Электронный блок управления двигателем – принцип работы, поломки, ремонт + видео

Самостоятельная диагностика

Определить некоторые неисправности ЭБУ можно и самостоятельно. Или, по крайней мере, понять, подает ли он «признаки жизни». Это также возможно благодаря системе самодиагностики, которую имеют практически все блоки управления. Если автолюбитель хочет произвести самостоятельную диагностику, ему понадобится специальный тестер или же компьютер с предустановленной программой. Ее будет несложно найти в интернете. Кроме того, понадобится адаптер. Вот что нужно сделать:

Подключить адаптер к USB-порту компьютера и к выходу электронного блока;
Включить зажигание (сам двигатель запускать не обязательно);
Запустить предварительно скачанную и установленную диагностическую проверку на компьютере;
Наблюдать за тем, как на экране появится сообщение о начале диагностики. Если его нет, проверьте надежность подключения;
Перейти в раздел DTC (может иметь другое название в зависимости от программы) – он содержит коды всех неисправностей. Коды зашифрованы, а расшифровать их можно в той же программе или с помощью данных из технической документации к вашему автомобилю.

К несчастью, бывают случаи, когда компьютер не удается подключить к блоку. В этом случае автолюбителю понадобится осциллограф, кабель и специализированное программное обеспечение. Нужный софт найти несложно, а вот с осциллографом могут возникнуть проблемы. Далее, диагностику нужно будет продолжить уже при помощи тестера или же мультиметра. Автолюбителю придется внимательно изучить электрическую схему контроллера и производить замеры сопротивлений. Лучше всего обратиться к специалистам, но если у автолюбитель хорошо подкован в вопросам электротехники и имеет много времени для диагностики, выявить проблему он сможет и самостоятельно.

Признаки выхода из строя электронного блока управления двигателем и причины его поломок

Как правило, поломка ЭБУ характеризуется наличием следующих признаков:

блок не реагирует на сигналы с лямбда-зонда – показания датчиков температуры, а также положения дроссельной заслонки;
отсутствуют сигналы, свидетельствующие об управлении разными компонентами исполнительного характера – клапаном холостого хода, топливными форсунками, бензонасосом и т. д.
повреждения механического характера – перегоревшие проводники или микросхемы.

Видео: Ремонт электронных блоков управления

Обычно выделяют несколько наиболее распространенных случаев, что в состоянии привести к подобной неисправности:

попадание влаги на поверхность ЭБУ;
замыкание проводки вследствие ее обрыва или иного фактора;
неверная полярность во время подключения аккумулятора;
активация стартера, когда силовая шина отключена;
когда аккумулятор «прикуривается» от автомобиля, у которого запущен двигатель;
если снимается при работающем моторе;
в случае, когда в процессе проведения сварочных работ электрод цепляет проводку машины или ее датчики;
ремонт либо установка сигнализации неквалифицированным электриком;
поломки в системе зажигания (ее высоковольтной части) – это могут быть провода, катушки зажигания или распределитель.

При инспектировании необходимо сначала проверить возможности обеспечения, а только потом возможности исполнения. Причем для авто есть таблицы значимости каждого компонента. Причина такого ранжирования в том, что утрата только одной функции обеспечения, как правило, тянет за собой потерю сразу нескольких функций исполнения.

Современные автомобили уже немного «смахивают» на терминаторов — сплошные датчики, провода, компьютеры и прочая электронная составляющая. Чем круче автомобиль, тем больше этой электроники, хорошо это или плохо вопрос другой. Так вот всей этой «прелестью» управляет всего одна небольшая коробочка – электронный блок управления или попросту ЭБУ. Так как вопросов очень много, типа: — что это такое, где находится и как вообще работает. Я решил все же показать и рассказать «как и что», даже сниму со своего автомобиля. Очень полезно новичкам, так что смотрим …

Для начала начнем с определения

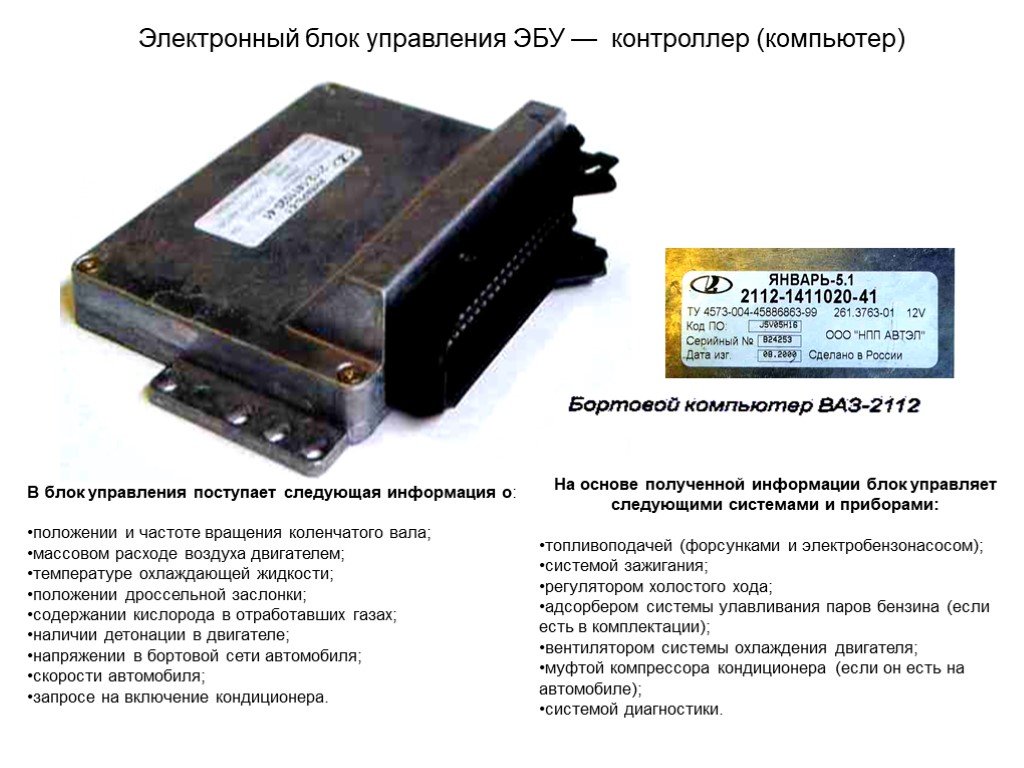

ЭБУ

– электронный блок управления (также известен как «контролер») – по сути это мозг вашей машины, без него все остальные детали это просто куски металла, пластика, микросхем и проводов. Он получает большое количество информации от всевозможных датчиков (таких как — кислорода, скорости, температуры окружающей среды — двигателя и т.д.), после чего он обрабатывает полученные данные в специальной программе (алгоритме), после чего посылает команды исполнительным устройствам (такие как топливный насос, система зажигания и т.д.). ТО есть он руководит всеми электронными процессами (от положения и света фар до управления такими как ABS, ESP и переключения передач у автомата), сейчас даже многие функции магнитол в ЭБУ зашивают.

Как видите это очень умная «железка», однако я хочу подробнее перечислить, какие функции он контролирует и какие приказания отдает.

Межсетевой интерфейс

Многие электронные системы современного автомобиля оснащены отдельными цифровыми блоками управления. Подразумеваются не только такие важные системы как ABS, ESP, Airbag, ASR, но и компоненты, обеспечивающие комфорт и удобство при пользовании автомобилем. Речь о стеклоподъемниках, системе централизованного отпирания/запирания дверей, мультимедиа и т.п.

Для синхронизации работы отдельных блоков управления была придумана шина последовательной передачи данных. Она осуществляется по протоколу в виде обмена сообщениями между цифровыми блоками через очень короткие промежутки времени. Такой протокол можно сравнить с телефонной конференцией, где у каждого абонента есть уровень приоритетности для вещания. К примеру, исправность системы ABS важнее для безопасной эксплуатации автомобиля, нежели плавность переключения передач в АКПП, а поэтому сообщения от блока АБС будут иметь более высокую степень приоритетности.

В современных автомобилях могут совместно работать сразу несколько обособленных шин данных:

шина силового агрегата (ЭБУ двигателя, АКПП, АБС и т.п.);
CAN-шина системы «Комфорт» (стеклоподъемники, замки дверей);
CAN-шина информационно-командной системы (мультимедиа, навигация, комбинация приборов).

К привычной уже CAN-шине все чаще внедряются новые виды межсетевого интерфейса: однопроводная шина Lin, оптоволоконная шина MOST, беспроводная шина Bluetooth.

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

Для выполнения проверки вам потребуются следующие устройства и элементы:

Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

Алгоритм действий

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере. Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту. Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру

Проверьте качество подключения и соединения кабеля с блоком и ноутбуком. Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства

На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат

Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр

Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто. В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео в домашних условиях — канал АВТО РЕЗ).

Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто. В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео в домашних условиях — канал АВТО РЕЗ).

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

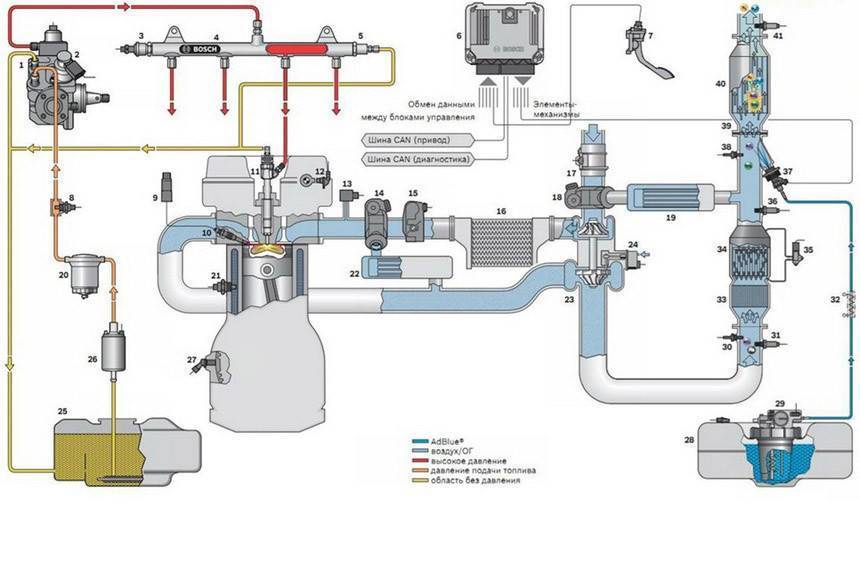

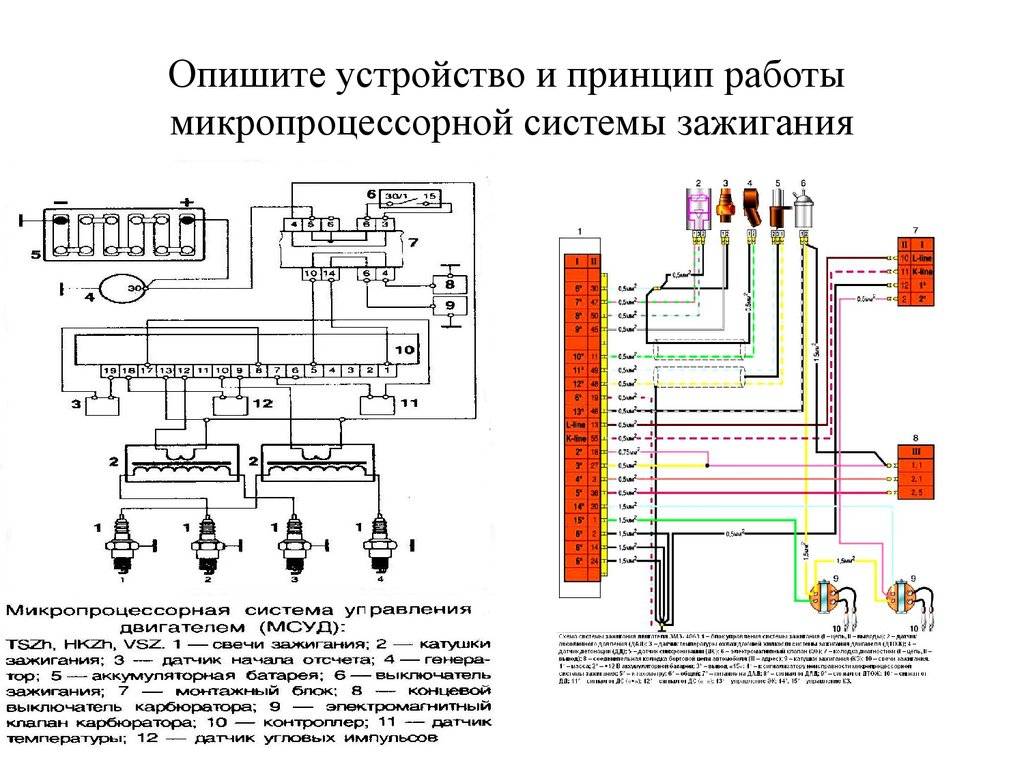

Как это работает?

Основным исполнительным элементом блока управления является микропроцессор, он обрабатывает полученную информацию, производит подсчеты и отдает команды, корректируя работу всех систем. Руководствуется процессор заложенной микропрограммой, в которой четко прописаны все сценарии работы мотора и всех его систем «на все случаи жизни».

ЭБУ получает информацию от таких датчиков:

Кислородный датчик (лямбда-зонд);
ДМРВ (датчик массового расхода воздуха);
ДПКВ (датчик положения коленвала);
ДПДЗ (датчик положения дроссельной заслонки);
ДТОЖ (датчик температуры охлаждающей жидкости);
Датчик включения вентилятора;
Датчик детонации;
Датчик скорости;
Выпускной клапан.

Поступившие данные обрабатываются, после чего корректируется работа мотора или отдельных его систем. Так, исходя из тех или иных потребностей могут корректироваться:

Холостые обороты;
Зажигание;
Количество топлива в топливовоздушной смеси (ТВС — «бедная» или «богатая»).
Контроль за токсичностью выхлопа;
Работа вентиляторов и т. д.

Кроме того, ЭБУ имеет отношение, а также получает информацию от таких систем как ABS, ESP, подушки безопасности и системы пассивной безопасности, а также противоугонной системы.

Кроме микропроцессора в ЭБУ есть и другие модули

ОЗУ – Оперативное Запоминающее Устройство или, проще говоря, оперативная память. Любые изменения в работе мотора и каждая неисправность будет фиксироваться и храниться в памяти ОЗУ. Ошибки хранятся до тех пор, пока вы не выключите зажигание. После этого ОЗУ обнуляется до тех пор, пока вы снова не запустите мотор. После запуска двигателя происходит самодиагностика всех систем, датчики посылают информацию о состоянии вещей в тех или иных узлах, ЭБУ анализирует полученные данные и на основании собственных алгоритмов принимает решение все хорошо или нет. Если какие-то данные не соответствуют понятию «норма», формируется ошибка и записывается в память, а водителю выдается предупреждение на панель приборов. Как правило, это либо «Check Engine» или другой индикатор, который загорается на приборке.

ППЗУ — Программируемое Постоянное Запоминающее Устройство — это аналог ОЗУ, разница лишь в том, что в этой памяти хранится микропрограмма (прошивка) ЭБУ и набор необходимых алгоритмов управления двигателем. Этот тип памяти не обнуляется, это своего рода «жесткий диск» если переводить на комп. терминологию. Коррекция этой микропрограммы позволит изменить или перенастроить работу некоторых систем и показатели двигателя в целом, в народе это называют «перепрошивкой мозгов».

ЭРПЗУ – электрически репрограммируемое постоянное запоминающие устройства. В этом модуле находятся секретные коды доступа и различные пароли, обеспечивающие безопасность авто. При каждом запуске двигателя набор паролей и кодов сопоставляется с паролями в иммобилайзере, если все «ок» мотор запускается.

Инструкция по устранению неполадок своими руками

Перед тем, как снять блок управления и разобрать его, осмотрите разъем устройства, возможно, на нем имеются повреждения.

Процедура ремонта описана на примере ЭБУ от BMW:

Используя отвертку, нужно отогнуть лепестки на крышке устройства, после чего просто демонтировать ее.
После этого на обратной стороне конструкции выкрутите болты, фиксирующие корпус.
Разобрав корпус, вы можете увидеть схему устройства с припаянными выводами.
Как показывает практика, одной из наиболее распространенных причин поломки «мозгов» является холодная пайка контактов радиокомпонентов. Иными словами, все контакты припаяны, однако вокруг них может появиться маленькая трещина на самом припое. То есть пайка вроде бы и есть, но по факту ее нет. Для диагностики вам потребуется лупа

Если в ходе проверки вы заметите плохо припаянные выводы, вам понадобится паяльник.
Далее, необходимо уделить внимание диагностике транзисторов и микросхемы, на этих компонентах может быть прогар. Если имеется прогар, эти компоненты необходимо будет заменить.
В том случае, если на плате устройства нет ни прогаров, ни повреждений, то вам придется искать вышедшие из строя компоненты устройства

А именно, речь идет о транзисторах Дарлингтона. Этот компонент представляет собой составную транзистор, который, в свою очередь, состоит из двух транзисторов. Если у вас есть подозрения касательно его работоспособности, данный элемент платы также нужно заменить.
Последнее, на что следует обратить внимание, это кварцевый резонатор, также устанавливающийся на платке. В результате вибрации этот элемент может выйти из строя, что, в свою очередь, может привести к выходу из строя генераторного устройства фиксированной частоты.

Можно ли завести инжекторный двигатель без датчика положения коленчатого вала

Если двигатель не заводится из-за датчика коленчатого вала, а до СТО далеко, при этом буксировка или эвакуация представляется проблематичной, можно выйти из положения, изготовив конструкцию, которая временно заменит ДПКВ. Поскольку часто причина поломки – сгоревшая обмотка электромагнита, временно восстановить его работу можно при помощи подручных средств.

Сначала нужно найти сам датчик, который находится возле зубчатого колеса. Он удерживается специальным креплением и бывает сильно загрязнен. Чтобы облегчить доступ к детали, лучше предварительно снять защитную крышку, закрывающую ремень или цепь ГРМ.

После демонтажа и тестирования датчика коленвала, чтобы убедиться, что именно он вышел из строя, устройство отключается от контактной колодки, которая выводится в верхнюю часть подкапотного пространства. Для дальнейшей работы понадобится тонкая медная проволока с изолирующим покрытием, которая есть в любом автомобильном реле.

На цилиндрическую часть, закрывающую сердечник, аккуратно наматывается полоска бумаги в несколько слоев. Это нужно, чтобы потом снять намотанный провод. Для его намотки оставляется один свободный конец длиной не менее 80 см, можно немного больше, который будет подключаться в колодку ДПКВ.

Намотка делается из 150 витков, ее ширина не должна превышать 5-6 мм, чтобы ее можно было надеть на корпус датчика. Когда получившаяся катушка имеет нужное количество витков, отмеривается второй конец такой же длины в 80 см, и проволока обкусывается

Важно наматывать провод не слишком плотно, чтобы его можно было снять с корпуса вместе с бумажной гильзой

Снятая с корпуса катушка укрепляется свободными частями провода, продевая их во внутрь и охватывая весь моток получившимся кольцом. В результате получается компактная катушка, воздействующая на сердечник датчика при пропускании через нее тока.

Датчик вставляется на место, и как только он появляется из крепления, катушка надевается поверх его корпуса. Для этого могут понадобиться вспомогательные предметы, например, кусочек проволоки или обычный прутик. Нужно следить, чтобы провода катушки не провисали и не цеплялись за края. После этого окончательно затягивается крепежный болт.

Оставшиеся длинные концы оборачиваются вокруг корпуса. Это нужно, чтобы при работающем двигателе из-за вибрации катушка не соскользнула с корпуса ДПКВ. При этом не нужно бояться замыкания, поскольку в реле провода изолированы слоем специальной эмали.

Оставшиеся части концов провода катушки поднимаются непосредственно к колодке для подключения, их крайние части обжигаются или механически очищаются от изоляции и помещаются в контакты колодки. Чтобы улучшить проводимость, их уплотняют спичками или другим материалом.

По окончании монтажа этой конструкции можно попытаться завести двигатель с неисправным датчиком положения коленчатого вала обычным способом. Опыт показывает, что проблем с этим не возникает, поскольку новая катушка успешно выполняет роль вышедшего из строя электромагнита. Если мотор не запускается, рекомендуют проверить плотность контактов в колодке, не помогает – поменять провода местами. Проявив достаточное упорство, вы все же запустите двигатель.

Неисправности ЭБУ и их диагностика

Как вы поняли, блок управления влияет на все процессы, происходящие в двигателе и работа последнего без него невозможна. Многие автолюбители могут столкнуться с различными неисправностями блока, которые нарушают работу двигателя в целом.

Все неисправности, чаще всего, связаны с отсутствием питания в какой-либо части схемы. При этом, прекращается обмен информацией между ее частями, о чем свидетельствуют специальные показания на панели приборов (не загорается лампа «Чек»). Другие неисправности связаны со сбоями в системе, которые изменили некоторые параметры работы блока управления. Таким образом, расчета нарушаются, и двигатель работает неправильно. Об этом можно узнать с помощью специального кода ошибок.

Диагностика неисправностей выполняется при помощи специальных устройств, которые проверяют работу всей системы и дают нужную информацию об обнаруженных неисправностях. Если в работе блока обнаружена определенная неисправность, то он на экране вывода выдает соответствующий код, по которому водитель принимает решение о дальнейшем ремонте блока.

К сожалению, от второго фактора никто не застрахован, так как сбои в системе вполне возможное явление. Избавиться от них можно, только если установить самую надежную прошивку, которую не придется заново перепрограммировать.

Инструкция по снятию и замене ЭБУ

Необходимость демонтажа блока ЭСУД 16 клапанного двигателя десятки возникает в случае необходимости проведения ремонта при выявлении неисправностей. Сам процесс ремонта будет зависеть от того, что конкретно произошло в работе ЭБУ. К примеру, если окислились контакты на разъеме модуля, то блок необходимо демонтировать для их зачистки или замены. Если причина кроется в повреждении корпуса, то устройство нужно снимать для замены, если же внутрь попала вода, то модуль следует снять для того, чтобы высушить. Только после того, как вы просушите блок, его можно будет протестировать.

В том случае, если проблема кроется в работоспособности платы и некоторых выгоревших элементах, то ее можно попытаться отремонтировать самостоятельно, перепаяв некоторые компоненты. Но мы бы все же порекомендовали обратиться за помощью к специалистам, особенно, если никогда ранее вы не сталкивались с подобной задачей (автор видео о ремонте управляющего контроллера — Вячеслав Чистов).

Инструменты

Чтобы произвести замену модуля, вам потребуется:

торцевая головка на 10;
рукоятка для трещотки;
крестообразная отвертка.

Последовательность выполнения работы

Перед демонтажем устройства следует отключить минусовую клемму от аккумулятора авто:

Транспортное средство необходимо поставить на ровную поверхность, без склонов, при этом нужно поставить авто на стояночный тормоз.
Следующие этапы работы выполняют в салоне авто

Вам необходимо осторожно отключить разъем с проводами от блока управления, но перед этим следует отсоединить защелку.
Когда вы доберетесь непосредственно до контроллера управления силовым агрегатом, с помощью ключа нужно будет выкрутить две гайки, которые фиксируют модуль на планке.
После того, как эти гайки будут выкручены, нужно будет немного сдвинуть саму планку в правую сторону, это позволит высвободить ее из зацепления.
Выполнив эти действия, управляющий контроллер можно будет демонтировать. Если вы производите замену устройства, то при поломке следует произвести замену модуля на аналогичный, который и был установлен

То есть если у вас стоял ЭБУ Январь 7.2, то ставится такой же модуль. Если блок подлежит ремонту, то его следует отремонтировать, после чего установить на место. Процедура монтажа выполняется аналогичным образом, только в обратной последовательности.

Не занимайтесь ремонтом блока управления, если вам никогда ранее не приходилось сталкиваться с такой задачей!

Фотогалерея «Как правильно демонтировать ЭБУ»

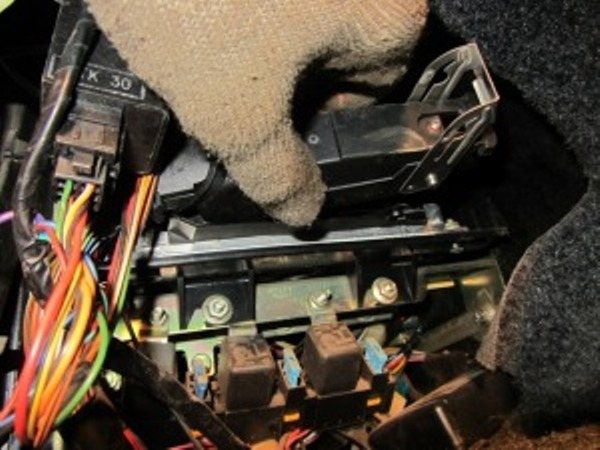

1. Отсоедините металлическую защелку, которая фиксирует планку модуля.

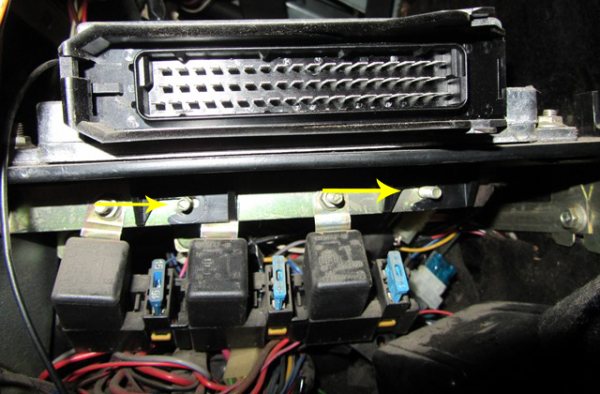

2. С помощью трещотки следует выкрутить две гайки, которые фиксируют модуль на планке.

3. Выкрутив гайки, саму планку следует отодвинуть в правую сторону, это позволит вывести ее из фиксатора.

4. Произведите демонтаж контроллера, дальнейшая сборка производится в обратном порядке. Загрузка …

Распространенные неисправности ЭБУ и их причины

Электронная система управления может выйти из строя по разным причинам. Так или иначе, автовладелец в таком случае столкнется с необходимостью проведения диагностики, чтобы точно определить неисправность блока, поскольку в большинстве случаев эти устройства ремонту не подлежат. Как показывает практика, даже специалисты обычно не берутся за ремонт девайса, а просто меняют его на новый. Но в любом случае, перед тем, как попрощаться с ЭБУ, необходимо тщательно разобраться в том, по каким причинам он вышел из строя.

Контроллер электронной системы управления мотором российского производства

По мнению многих электриков, с которыми мы консультировались при написании этого материала, основной причиной выхода из строя блока являются скачки напряжения в бортовой сети. Перенапряжение же обычно появляется в результате короткого замыкания одного или нескольких соленоидов.

Но это — только одна из самых распространенных причин, по факту их значительно больше:

Выход из строя девайса может произойти в результате его механического повреждения. К примеру, это мог быть сильный удар или большие вибрации, по причине которых на съеме модуля появилась трещина. Также трещины и повреждения могут образоваться в местах пайки элементов или контактов.
Контроллер ЭСУД перегрелся, такая проблема обычно появляется в результате температурных перепадов. На практике известны случаи, когда при низких отрицательных температурах водители заводили двигатели на высоких оборотах, пытаясь обеспечить точный запуск силового агрегата. В этот момент и мог возникнуть перегрев.
Воздействие на контроллер ЭСУД коррозии. Образование коррозии на структуре модуля может быть обусловлено перепадами влажности воздуха в салоне, а также скоплением конденсата или попаданием влаги в моторный отсек транспортного средства.
Нарушение герметизации девайса. Такая проблема приведет к причине неисправности, описанной выше — в частности, попаданию воды в конструкцию модуля.
Если нет связи с ЭБУ то такая неисправность могла быть вызвана вмешательством посторонних в систему управления, что могло способствовать нарушению целостности конструкции. К примеру, если от аккумулятора авто пытались «подкурить» другой автомобиль, при этом двигатель первого был заведен, также с АКБ при работающем моторе могли быть отсоединены клеммы. Кроме того, проблема могла возникнуть в результате того, что при подключении АКБ была перепутана его полярность, то есть клеммы были соединены неправильно. В некоторых случаях неисправность может появиться после включения стартерного узла, к которому не была подключена силовая шина.

Плата электронного блока в снятом виде В любом случае, по какой бы причине девайс не вышел из строя, проведение ремонта или его замена должны осуществляться после того, как будет выполнена полная диагностика модуля. Необходимо также помнить, что характер поломки может сообщить о возможных неисправностях, присутствующих в работе других систем. Если эти неисправности не будут устранены, это приведет к тому, что новый девайс также выйдет из строя.

Что контролирует ЭБУ?

Для начала перечислю датчики, с которых он собирает информацию:

Температура двигателя
Температура окружающей среды
Подача кислорода
Подача топлива
Холостого хода
Датчики антиблокировочной системы, стабилизации, антизаноса, и прочих систем безопасности колес
Скорость
Положение дроссельной заслонки
Положение педали газа
Коленчатого вала (иногда их два)
Контроль охлаждающей жидкости
Датчик кондиционера и его системы
Контроль, за тормозной системой и ее жидкостью
Данные с бачка гидроусилителя или из цепи ЭУРа
Анализ напряжения бортовой сети питания

Это стандартный набор, который встречается практически на любом авто, если ваш автомобиль более «навороченный», то количество датчиков будет больше, сюда могут добавиться датчики подвески, например на некоторых внедорожниках она пневматическая.

Теперь перечислю, кому ЭБУ дает приказания, то есть отсылает команды:

Это положение дроссельной заслонки + подаче воздуха
Подача топлива (впрыск из инжекторов)
Системе зажигания
Управления фазами газораспределения
Управления температурой и ее поддержанием
Анализ выхлопных газов, до и после катализатора
Системе кондиционирования
Системе освещения, и прочим электрооборудованием, иногда даже магнитоле
Стеклоподъемникам
Подогревам
Управление автоматической коробки передач

Опять же ребята это минимальный стандартный набор, если ваша машина классом выше, чем народные иномарки, таких команд будет куда больше.

Как видите эта маленькая коробочка, держит под контролем весь автомобиль, то есть все системы и датчики завязаны именно на нем.

Многие мои читатели думают, что этот блок похож непосредственно на компьютер, ну или минимум на ноутбук, только без дисплея. Одно это не так! Форм фактор у него совсем другой.
