Коробка-автомат: «бублик» АКПП, назначение, поломки и ремонт

Признака поломки ГДТ:

  • наличие пропадающих при начале движения или повышении оборотов механических или металлических звуков при смене скоростей;
  • присутствие посторонних вибраций при наборе скорости более шестидесяти километров в час;
  • рывки при переключении передач;
  • увеличение потребления топлива;
  • плохая динамика разгона автомобиля;
  • полная остановка транспортного средства на передачи и невозможность дальнейшего движения;
  • следы масла, остающиеся на месте стоянки под моторным отделом автомобиля;
  • запах гари и другие признаки перегрева.

При появлении любых из перечисленных симптомов неисправности гидротрансформатора коробки передач, необходимо немедленно обратиться на станцию технического обслуживания для проведения диагностики и выяснения причин поломки. Стоит понимать, что без применения специального оборудования точно определить причину проблемы в данном случае навряд ли удастся.

Поведенческие симптомы выхода из строя гидротрансформатора АКПП

Существует ряд типовых признаков в поведении машины, явно указывающих на то, что гидротрансформатор неисправен. Так, к ним относится:

  • Небольшая пробуксовка автомобиля при старте. Особенно хорошо это чувствуется в автомобилях, которые трогаются со второй скорости (предусмотрено автопроизводителем). Так, при старте с места машина короткое время (около двух секунд) не реагирует на педаль акселератора, и очень слабо разгоняется. Однако по прошествии этого короткого времени все симптомы пропадают и автомобиль двигается в обычном режиме.
  • Вибрация в городском режиме езды. Зачастую при скорости движения около 60 км/ч ± 20 км/ч.
  • Вибрация автомобиля при нагрузке. В частности, при езде в гору, буксировке тяжелого прицепа или просто при перевозке тяжелого груза. В таких режимах на коробку передач, и в том числе на гидротрансформатор, оказывается значительная нагрузка.
  • Рывки автомобиля с АКПП при равномерном движении или при торможении двигателем. Зачастую рывки сопровождаются ситуациями, когда двигатель попросту глохнет в движении и/или при переключении передач. Зачастую подобные симптомы указывают на то, что вышла из строя электроника, управляющая гидротрансформатором. В таких аварийных случаях автоматика может попросту заблокировать «бублик».

Поломки гидротрансформатора по своим признакам очень похожи с поломками других элементов автоматической трансмиссии. Поэтому необходимо выполнять дополнительную диагностику.

Звуковые симптомы

Симптомы выхода из строя гидротрансформатора АКПП можно определить и на слух. Выражается это в следующих признаках:

  • Шум гидротрансформатора при переключении скоростей. После того как двигатель набирает обороты, и соответственно, увеличивается скорость, указанный шум пропадает.
  • В более редких случаях вой гидротрансформатора будет слышен при движении машины на указанной скорости около 60 км/ч. Зачастую указанный вой сопровождается вибрацией.

Шум исходит из коробки-автомата, поэтому водителю на слух порой сложно определить, что гудит именно гидротрансформатор. Поэтому при появлении посторонних шумов, исходящих из системы трансмиссии желательно выполнить дополнительную диагностику, поскольку посторонние шумы всегда указывают на какие-либо, даже незначительные, неисправности.

Дополнительные признаки

Существует и ряд дополнительных признаков, указывающих на то, что гидротрансформатор умирает. Среди них:

  • Неприятный горелый запах, исходящий из коробки передач. Он явно указывает на то, что системы трансмиссии перегревается, в ней недостаточно смазки и ее элементы, в частности, гидротрансформатор работает в критическом режиме. Зачастую при этом «бублик» частично выходит из строя. Это очень опасный признак и диагностику необходимо выполнить как можно быстрее.
  • Обороты двигателя не подымаются выше определенного значения. Например, выше 2000 оборотов в минуту. Эта мера предусматривается управляющей электроникой принудительно в качестве защиты узла.
  • Машина перестает ехать. Это самый худший случай, указывающий на то, что гидротрансформатор или его управляющая электроника полностью умерла. В данном случае необходимо выполнить дополнительную диагностику, поскольку причиной данной поломки может быть и другие неисправности.

При возникновении одного или нескольких признаков частичного выхода гидротрансформатора из строя необходимо как можно быстрее диагностировать поломку. И если ремонт «бублика» обойдется в более-менее приемлемую сумму, то использование неисправного гидротрансформатора может привести к поломке более дорогостоящих элементов трансмиссии вплоть до всей АКПП.

Принцип работы бублика АКПП

Чтобы понять все сложности ремонта, давайте начнем с роли гидротрансформатора, которую он выполняет в коробке передач.

Гидротрансформатор АКПП служит преобразователем и передатчиком крутящего момента от мотора к автоматической коробке передач. Работает устройство следующим образом:

  1. Запускается мотор.
  2. В действие приходит насосное колесо.
  3. Центробежная сила, появляющаяся из-за вращения насоса, подымает вверх масло. Колесо вращается по часовой стрелке. Соответственно и трансмиссионная жидкость подается в верхнюю часть лопастей насосного колеса.
  4. Происходит переброс смазывающего средства на лопасти турбины.
  5. Турбинное колесо начинает вращение.
  6. Увеличивается частота вращения коленчатого вала. Увеличивается скорость вращения турбины.
  7. Масло от турбинного колеса движется в противоположную сторону и возвращается к насосу.
  8. Насос останавливается.
  9. Движение прекращается, и бублик превращается в гидромуфту. Теперь двигатель на прямую взаимодействует с планетарной передачей АКПП и колесам транспортного средства.
  10. Между турбиной и насосным колесом располагается реактор. Он помогает перенаправлять обратное движение масла в соответствующую сторону вращения насосного колеса.
  11. Таким образом увеличивается частота вращения и крутящий момент.

Так как в результате разницы ускорения и частоты вращения колес увеличивалась и их температура, ГДТ перегревался достаточно быстро. Свойства масла ухудшались, комплектующие приходили в негодность. А КПД гидротрансформатора АКПП понижался. Эту проблему разрешили установкой фрикционных элементов в «бублик».

Читать

АКПП aisin A340E AW 30-40LE: замена масла и обслуживание гидроблока

Этот метод назвали блокировкой ГДТ. Изначально блокировка происходил автоматически. Затем производители АКПП добавили дополнительный клапан для управления блокировкой.

Вы спросите, что же делает блокировка. Она отвечает за соединение входного и выходного валов для передачи момента напрямую. Теперь передача крутящего момента минует зависимость от вращения масла внутри системы.

Но снизился срок службы. Фрикционные детали быстро изнашиваются. Хоть ГДТ считается надежным устройством, при несоблюдении правил эксплуатации АКПП, он быстро выйдет из строя.

Необходимые материалы

Чтобы снятие и установка АКПП прошла без лишней беготни, все материалы и инструменты, которые понадобятся, покупайте сразу и держите рядом.

Читать

Выбор и самостоятельная установка мультилока на АКПП

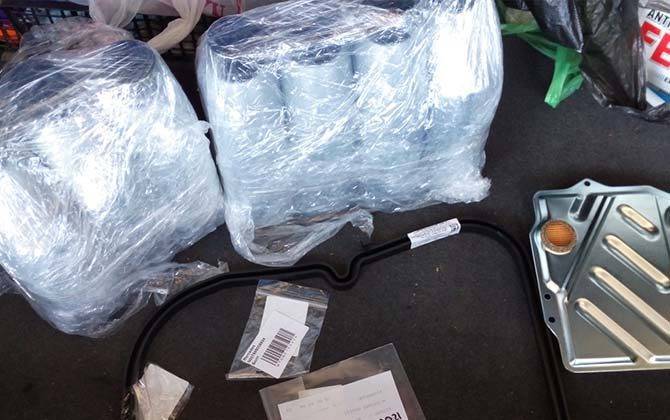

Материалы и инструменты необходимые для снятия и установки АКПП:

  • набор шестигранников, ключей, головок с трещоткой;
  • тара для слива отработки;
  • ветошь или тряпка без ворса;
  • оригинальное масло, ремкомплект сальников и прокладок для будущего ремонта;
  • масляный фильтр;
  • трансмиссионный домкрат для снятия и установки. Без него не получится правильно поставить автомат, потому что 70 килограмм вы не сможете долго удерживать в воздухе.

А также потребуются те материалы, которые будут использованы в ходе ремонта АКПП, то есть для того, ради чего вы проводите снятие. Вам придется снимать коробку на некоторых моделях АКПП, если захотите менять фильтрующее устройство.

Например, автоматы Mitsubishi Lancer 9 не имеют фильтра под поддоном. Он находится внутри коробки. Чтобы попасть внутрь надо разобрать автомат. А, чтобы разобрать АКПП, вам придется снять ее с машины.

После того, как инструменты будут подготовлены, можете приступать к разборке автомата.

Как проверить гидротрансформатор АКПП

Существует несколько стандартных процедур, с помощью которых можно косвенно определить состояние гидротрансформатора автоматической трансмиссии. Полное истинное состояние можно определить лишь при демонтаже указанного узла и его детальной диагностике.

Проверка сканером

Первое, что нужно сделать чтобы определить неисправность гидротрансформатора — это просканировать автомобиль на наличие ошибок специальным диагностическим сканером. С его помощью можно получить коды ошибок, и в соответствии с ними уже предпринимать конкретные ремонтные действия. Такое сканирование поможет выявить ошибки не только гидротрансформатора, но и других систем автомобиля (при наличии ошибок). Это позволяет оценить состояние трансмиссии в целом, и ее отдельных деталей в частности.

Стоп-тест

Косвенную проверку можно сделать и без использования «умной» электроники. Например, в мануалах многих автомобилей можно встретить такой алгоритм как проверить работу гидротрансформатора:

  • проверку необходимо проводить на хорошо прогретом двигателе и трансмиссии, особенно, если тестирование выполняется зимой;
  • запустить двигатель и установить холостые обороты (около 800 оборотов в минуту);
  • включить ручной тормоз, чтобы зафиксировать машину на месте;
  • нажать до упора педаль тормоза;
  • включить на рычаге трансмиссии режим езды D;
  • выжать до упора вниз педаль акселератора;
  • на тахометре необходимо следить за показаниями оборотов, у различных машин максимальное значение должно быть приблизительно от 2000 до 2800 оборотов в минуту;
  • подождать 2…3 минуты на нейтральной скорости с тем, чтобы охладить коробку передач;
  • повторить аналогичную процедуру, но предварительно включив заднюю скорость.

По результатам показаний тахометра можно судить о состоянии гидротрансформатора. Для этого воспользуйтесь усредненными данными, приведенными далее:

  • если гидротрансформатор полностью исправен, то значение оборотов по тахометру на полном газе не будет превышать 1800 оборотов в минуту;
  • при среднем износе «бублика» соответствующее значение будет приблизительно равно 2000 оборотов в минуту;
  • если значение оборотов превышает 2000, то это говорит о значительном износе гидротрансформатора, и чем выше обороты — тем значительнее износ.

К сожалению, самостоятельная диагностика автовладельцем состояния гидротрансформатора ограничена. Поэтому при появлении описанных выше симптомов и выполнения стоп-теста рекомендуется обратиться за выполнением детальной диагностики в автосервис, где проверят снятый гидротрансформатор АКПП.

Как действует гидротрансформатор АКПП

Передача крутящего момента между валами двигателя и трансмиссии осуществляется за счет движения масла в насосе и ведомой турбине. Насос нагнетает давление в гидромеханическую систему и стимулирует вращение центростремительной турбины. На лопатки этой турбины подается рабочая жидкость.

Трансмиссионное масло является не только рабочей средой для трансформатора, но и охлаждающей жидкостью для деталей АКПП и смазкой для контактирующих поверхностей. Реактор устройства, который располагается между насосом и турбиной, регулирует увеличение крутящего момента и возвращение масла с турбины на насосное кольцо. При большой разнице моментов колес реактор блокируется с помощью муфты, которая соединена с насосом.

Часть энергии, которая вырабатывается двигателем, расходуется на движение и нагрев жидкости. Когда скорость вращения валов мотора и трансмиссии синхронизируется, необходимость в повышении момента исчезает, а потери мощности становятся весомым недостатком. Чтобы избежать этих потерь, гидротрансформатор блокируется.

Блокировка устройства позволяет напрямую передавать крутящий момент с коленчатого вала на трансмиссионный. Как только скорость их вращения рассинхронизируется, трансформатор снова включается в систему переключения.

Устройство гидротрансформатора коробки-автомат

Гидравлический трансформатор состоит из следующих деталей:

  • насос и насосное колесо — помпа сохраняет нужное давление в системе, а колесо насоса сопряжено с коленчатым валом;
  • турбина с лопатками — прочно соединяется с валом, передающим усилие мотора на АКПП;
  • реакторное колесо (реактор) — сопряжено с турбинным и насосным колесом;
  • блокировочная муфта — останавливает работу трансформатора для прямого сцепления коленвала и трансмиссии;
  • муфта свободного хода (обгонная) — вращает реактор в направлении, противоположном движению других колес.

Все детали трансформатора заключены в герметичную систему, а рабочая жидкость движется по замкнутому циклу. Если в корпусе устройства образуется течь, то рабочее давление падает, что сказывается на разгонных характеристиках автомобиля и состоянии фрикционных дисков АКПП.

Принцип работы гидротрансформатора

Принцип работы гидромеханического трансформатора основан на передаче энергии и крутящего момента через рециркуляцию рабочей жидкости (ATF) между лопастями насосного кольца и лопатками турбины. Компоненты связаны между собой опосредованно, через движение масла и обгонную муфту.

Кольцо насоса вращается в такт с коленчатым валом мотора, перемещая масло между своими лопастями. Жидкость одновременно перемещается вдоль поверхности лопастей и вращается относительно центральной оси устройства. После того как насосное кольцо выбрасывает масло, оно попадает на лопатки турбины. Давление на лопатки заставляет турбину вращаться.

Статор может регулировать скорость потока жидкости в замкнутой системе. Если он не препятствует прохождению масла, то конструкция превращается из трансформатора в муфту. Гидромуфта является одним из основных режимов работы гидротрансформатора АКПП.

Работа системы гидравлического преобразователя контролируется электронным блоком управления (ЭБУ). Для этого внутри тора установлены датчики, измеряющие давление рабочей жидкости, скорость вращения лопаток и другие параметры.

Принцип работы трансформатора несложно понять на примере движения при подъеме. При езде в гору нагрузка на ведущие колеса автомобиля постепенно увеличивается, что приводит к снижению скорости машины и вращения турбины. При уменьшении скорости вращения падает сопротивление движению жидкости, что позволяет ускорить ее перемещение по турбине.

Рост скорости циркуляции автоматически приводит к увеличению крутящего момента турбинного колеса. Процесс продолжается до достижения равновесия между усилием сопротивления и скоростью потока.

Гидротрансформатор и коробка передач.

При блокировке трансформатора подача топлива в цилиндры приостанавливается, что позволяет сэкономить горючего. Движение автомобиля осуществляется «накатом», поэтому при выключенном преобразователе можно добиться торможения двигателем.

В зависимости от модели машины и алгоритмов, заложенных в ЭБУ, блокировочный механизм может запускаться как при высоких скоростях (не менее 60-70 км/ч), так и при низких (около 20 км/ч).

За счет опосредованного контакта деталей гидротрансформатор является эффективным амортизирующим устройством.

Признаки и причины неисправностей АКПП

Диагностика АКПП автомобиля требуется при появлении признаков неисправности трансмиссии, которые отличаются большим разнообразием (примеры приведены в размещенной далее таблице). В процессе эксплуатации транспортного средства коробка переключения передач подвергается серьезным нагрузкам, что может стать причиной выхода ее из строя. Несмотря на то, что большая часть производителей стремится к максимальному увеличению сроков эксплуатации всех составных частей коробки, она продолжает оставаться уязвимой. Чаще всего можно столкнуться с таким симптомом неисправностей АКПП, как толчки и рывки при езде.

Как только вы заметите проблемы в процессе эксплуатации автомобиля, не затягивайте с обращением к специалистам, в противном случае после диагностики АКПП может оказаться, что ремонт требуется уже более дорогостоящий. Кроме того, авто с неисправной автоматической коробкой могут стать причиной серьезных ДТП. Стоит запомнить, что вождение машины, у которого возникли проблемы с трансмиссией, опасно для жизни и водителя, и других участников дорожного движения.

Большая часть современных транспортных средств укомплектовано специальными датчиками и регуляторами, сообщающими, что:

  • трансмиссионная жидкость имеет низкий уровень;
  • изменение режимов происходит с нарушениями;
  • автоматическая коробка нагревается до очень высокой температуры;
  • рабочая смазка обладает слабым давлением.

Но большинство неисправностей трансмиссии невозможно определить на глаз, требуется диагностика АКПП, проводимая при помощи компьютера, а в ряде случае не обойтись и без разборки коробки (если причина проблем не была определена в процессе компьютерной диагностики).

Выделим основные причины неисправностей, выявляемых при диагностике АКПП:

  • Чаще всего проблемы с трансмиссией вызваны протечкой масла. Это может случиться из-за износа резиновых уплотнителей. Диагностику неисправности можно выполнить и самостоятельно путем осмотра автомобиля, поднятого на эстакаду или поставленного на яму. При обнаружении потеков смазки необходимо как можно скорее обратиться в сервис, так как ремонт в данном случае будет минимальным – он заключается в замене масла и уплотнителя. В принципе, проведение регулярного визуального осмотра автомобиля способно своевременно выявить и устранить множество проблем, сократив тем самым расходы на серьезный ремонт транспортного средства.
  • В автомобилях с трансмиссией старого образца, в которой соединение селектора и трансмиссии выполнено механическим способом, причиной проблем с коробкой может стать неисправность рычажной кулисы. При поломке этого элемента переключение передач в абсолютном большинстве случаев становится невозможным. Из плюсов этой неисправности можно отметить простоту решения проблемы. Ситуация исправляется заменой рычага и кулис, которые стоят относительно недорого. Такой дефект имеет характерный симптом – изменение положения рычага АКПП затруднено или и невозможно. В последнем случае переключить передачу не удастся.
  • В ряде случаев неисправности АКПП связаны со сбоями в работе управляющего блока. К примеру, он выбирает неверные обороты для переключения передач на повышенную или пониженную, порой возможна полная блокировка работы. Эта проблема в большинстве случаев требует замены неисправного элемента новым. Меняются также и прилегающие шлейфы.

«Бублик» в коробке автомат: что это такое

Итак, «бубликом» в обиходе принято называть гидротрансформатор. Такое название устройство получило благодаря своей форме. Как правило, ГДТ устанавливается в паре с «клаccическими» гидромеханическими АКПП и вариаторами CVT. Также изредка данный элемент ставится в паре с преселективными коробками.

Чтобы было понятно, гидротрансформатор фактически является сцеплением коробки-автомат. Основной его задачей является преобразование и передача крутящего момента от двигателя на коробку. При этом в устройстве нет дисков сцепления (по аналогии с МКПП), которые взаимодействуют между собой путем замыкания и прямого контакта.

Если просто, «бублик» АКПП работает подобно гидравлическому редуктору. ГДТ (гидромуфта) снижает обороты, повышает крутящий момент с коэффициентом трансформации до 2.4. При этом энергия передается через поток трансмиссионной жидкости ATF (трансмиссионного масла АКПП). Результат — мягкое включение передач, отсутствие ударных нагрузок.

В двух словах, коленвал двигателя связан с насосным колесом. Это колесо внутри ГДТ разгоняет трансмиссионное масло, после чего происходит его перенаправление на турбинное колесо. Турбинное колесо связано с АКПП. Масло раскручивает турбинное колесо, после чего перенаправляется обратно на насосное колесо.

Также жидкость попадает на лопатки направляющего колеса-реактора. Это колесо ускоряет поток жидкости и перенаправляет его в сторону вращения. В результате поток жидкости ускоряется до момента выравнивания скорости вращения насосного и турбинного колес.

В этот момент гидротрансформатор начинает работать в режиме гидромуфты, когда крутящий момент уже не преобразуется, колесо-реактор крутится свободно, не влияя на поток жидкости.

Чем большей оказывается разница в скорости вращений насосного и турбинного колес, тем большее ускорение получает поток жидкости ATF. Однако минусом является высокий нагрев. От нагрева КПД «бублика» падает. Если же происходит выравнивание скорости вращения колес, передавать кутящий момент через жидкость уже нет острой необходимости (с учетом потерь).

По этой причине ГДТ получили элементы фрикционного сцепления, то есть передача момента основана на трении. Такой режим называется блокировка гидротрансформатора, когда происходит соединение входного и выходного валов, то есть передача момента идет напрямую.

На начальном этапе блокировка срабатывала в автоматическом режиме (к срабатыванию приводило давление рабочей жидкости). В дальнейшем АКПП получили электронное управление, а за блокировку ГДТ стал отвечать отдельный клапан.

В любом случае, основной задачей стало решение соединять валы напрямую, исключая передачу момента через масло. Также несколько изменились и функции фрикционных накладок блокировки. Подобно сцеплению механической коробки,  при разгоне автомобиля с АКПП фрикционы блокировки  ГДТ немного смыкаются, слегка пробуксовывают, при этом момент передается на коробку более эффективно, без сильных потерь.

При этом блокировка гидротрансформатора в современных АКПП происходит как можно раньше, чтобы повысить КПД. Получается, «бублик» сегодня эффективно объединяет в себе функции гидравлического редуктора и обычного механического сцепления.

Как может показаться на первый взгляд, решение оптимальное. Однако вполне очевидно, что высокий нагрев жидкости ATF никуда не делся (особенно в паре с мощными ДВС), а наличие фрикционных (трущихся) элементов блокировки в конструкции говорит о том, что они подвержены износу.

Именно по этой причине гидравлический узел, который кажется очень надежным, на самом деле  испытывает значительные нагрузки,  быстро изнашивается и вполне может выйти из строя при определенных условиях.

Другими словами, в гидротрансформаторе вполне могут возникать преждевременные и неожиданные поломки. Специалисты также не без оснований считают «бублик» слабым звеном в устройстве АКПП.

Признаки неисправности

Неисправности гидротрансформатора АКПП приводят к появлению вибраций и неприятных шумов в процессе езды автомобиля в городском режиме, то есть, на скорости около 60 км/ч. Причинами неисправности могут быть частично вышедшие из строя фрикционные пары, износ лопаток шестерен, разрушение уплотнительных сальников, выход из строя подшипников. Ремонт гидротрансформатора — достаточно дорогое удовольствие. Поэтому чтобы не доводить до такого «бублик» (гидротрансформатор получил такое название среди автолюбителей за свою круглую форму) коробки автомат, есть универсальный совет — регулярно меняйте жидкость ATF.

Симптомы выхода из строя гидротрансформатора условно можно разделить на три группы — поведенческие, звуковые, дополнительные. Разберем их по порядку.

Поведенческие симптомы выхода из строя гидротрансформатора АКПП

Существует ряд типовых признаков в поведении машины, явно указывающих на то, что гидротрансформатор неисправен. Так, к ним относится:

  • Небольшая пробуксовка автомобиля при старте. Особенно хорошо это чувствуется в автомобилях, которые трогаются со второй скорости (предусмотрено автопроизводителем). Так, при старте с места машина короткое время (около двух секунд) не реагирует на педаль акселератора, и очень слабо разгоняется. Однако по прошествии этого короткого времени все симптомы пропадают и автомобиль двигается в обычном режиме.
  • Вибрация в городском режиме езды. Зачастую при скорости движения около 60 км/ч ± 20 км/ч.
  • Вибрация автомобиля при нагрузке. В частности, при езде в гору, буксировке тяжелого прицепа или просто при перевозке тяжелого груза. В таких режимах на коробку передач, и в том числе на гидротрансформатор, оказывается значительная нагрузка.
  • Рывки автомобиля с АКПП при равномерном движении или при торможении двигателем. Зачастую рывки сопровождаются ситуациями, когда двигатель попросту глохнет в движении и/или при переключении передач. Зачастую подобные симптомы указывают на то, что вышла из строя электроника, управляющая гидротрансформатором. В таких аварийных случаях автоматика может попросту заблокировать «бублик».

Поломки гидротрансформатора по своим признакам очень похожи с поломками других элементов автоматической трансмиссии. Поэтому необходимо выполнять дополнительную диагностику.

Звуковые симптомы

Симптомы выхода из строя гидротрансформатора АКПП можно определить и на слух. Выражается это в следующих признаках:

  • Шум гидротрансформатора при переключении скоростей. После того как двигатель набирает обороты, и соответственно, увеличивается скорость, указанный шум пропадает.
  • В более редких случаях вой гидротрансформатора будет слышен при движении машины на указанной скорости около 60 км/ч. Зачастую указанный вой сопровождается вибрацией.

Шум исходит из коробки-автомата, поэтому водителю на слух порой сложно определить, что гудит именно гидротрансформатор. Поэтому при появлении посторонних шумов, исходящих из системы трансмиссии желательно выполнить дополнительную диагностику, поскольку посторонние шумы всегда указывают на какие-либо, даже незначительные, неисправности.

Дополнительные признаки

Существует и ряд дополнительных признаков, указывающих на то, что гидротрансформатор умирает. Среди них:

  • Неприятный горелый запах, исходящий из коробки передач. Он явно указывает на то, что системы трансмиссии перегревается, в ней недостаточно смазки и ее элементы, в частности, гидротрансформатор работает в критическом режиме. Зачастую при этом «бублик» частично выходит из строя. Это очень опасный признак и диагностику необходимо выполнить как можно быстрее.
  • Обороты двигателя не подымаются выше определенного значения. Например, выше 2000 оборотов в минуту. Эта мера предусматривается управляющей электроникой принудительно в качестве защиты узла.
  • Машина перестает ехать. Это самый худший случай, указывающий на то, что гидротрансформатор или его управляющая электроника полностью умерла. В данном случае необходимо выполнить дополнительную диагностику, поскольку причиной данной поломки может быть и другие неисправности.

При возникновении одного или нескольких признаков частичного выхода гидротрансформатора из строя необходимо как можно быстрее диагностировать поломку. И если ремонт «бублика» обойдется в более-менее приемлемую сумму, то использование неисправного гидротрансформатора может привести к поломке более дорогостоящих элементов трансмиссии вплоть до всей АКПП.

Советы и рекомендации

Вполне очевидно, что если трансмиссия работает с перебоями и возникли претензии  к ее работоспособности, от покупки такого авто лучше отказаться. Если же проводится диагностика АКПП, тогда проверка автомата должна производиться только профильными специалистами в сервисном центре.

При этом чем быстрее и точнее будет выявлена причина, тем больше шансов снизить последующие затраты на ремонт АКПП. На начальном этапе нужно провести компьютерную диагностику коробки автомат при помощи специального диагностического оборудования.

Также на СТО выполняется проверка давления масла в АКПП, которая позволяет определить падение давления в магистрали

Так или иначе, важно определить, произошла ли поломка по  причине проблем гидравлики, электрической или механической части

В качестве итога отметим, что при диагностике АКПП нужно отдельно анализировать работу КПП на разных режимах, проверять состояние масла, оценивать цвет и запах трансмиссионной жидкости ATF.

При этом диагностика коробки автомат своими руками не является сложным процессом, так что при выборе перед покупкой авто б/у с АКПП можно провести указанные выше тесты прямо на месте. Если проблем не выявлено, тогда необходимо отправляться на СТО, чтобы специалисты провели углубленную профессиональную диагностику.

Кстати, последним пунктом пренебрегать никак не стоит, так как нормальная работа автоматической коробки в данный момент еще не является гарантией того, что автомат не выйдет из строя через несколько десятков километров. Также разные АКПП могут несколько отличаться, одни работают более мягко, другие жестче переключают передачи.

Другими словами, в одних случаях особенности работы коробки могут быть нормой, тогда как в других это указывает на неисправности, которые может определить только опытный специалист по ремонту и обслуживанию АКПП конкретного типа.

Источники

  • https://rad-star.ru/pressroom/articles/diagnostika-akpp/
  • http://akpp-car.ru/diagnostika/
  • https://www.at-g.ru/services/diagnostika-akpp/
  • https://autolirika.ru/remont/diagnostika-akpp-svoimi-rukami.html
  • https://akpphelp.ru/diagnostika_akppkak.html
  • https://www.ServAvto.ru/diagnostika-akpp
  • http://KrutiMotor.ru/kak-proverit-akpp-diagnostika/

Устройство ГДТ и блокировка гидротрансформатора

Итак, «бублик» АКПП (название в обиходе пошло от формы данного устройства) представляет собой гидравлический узел. Казалось бы, сломаться в нем особо нечему, однако это мнение ошибочно. Прежде всего, эпоха «неубиваемых» двигателей и КПП с большим ресурсом давно закончилась.

Также гидротрансформатор на современных АКПП, в отличие от легендарных агрегатов 90-х годов, имеет более сложную конструкцию. Более того, все чаще и чаще специалисты относят данный элемент к «расходникам» с ограниченным сроком службы (не более 100-150 тыс. км). После этого ГДТ нуждается в ремонте или замене (подобно сцеплению на роботах или МКПП).

В противном случае «бублик» потянет за собой всю коробку, то есть нуждаться в ремонте будет не только сцепление в виде ГДТ, но и  сама АКПП. Давайте разбираться. Чтобы было понятно, начнем с устройства «бублика» АКПП.

Главная задача гидротрансформатора — преобразование крутящего момента. Фактически, ГДТ работает как гидравлический редуктор, имеющий возможность снизить обороты и повысить крутящий момент, причем коэффициент трансформации доходит до 2.4.

Идем далее. Если в обычном сцеплении момент передается через диски, которые «смыкаются» между собой, в ГДТ энергия передается через трансмиссионное масло ATF, которое заливается в автоматическую коробку передач. Если просто, внутри ГДТ установлены два колеса – насосное и турбинное.

Коленвал двигателя связан с насосным колесом. Это колесо направляет потоки жидкости на турбинное колесо, которое, в свою очередь, связано с валом коробки передач. Подаваемое насоcным колесом масло ATF крутит турбинное колесо, после чего возвращается обратно на насосное колесо.

При этом перед возвратом жидкость также попадает на лопатки специального направляющего аппарата, который выполнен в виде реакторного колеса. Колесо-реактор разгоняет поток жидкости, направляя его в сторону вращения.

В результате поток жидкости ускоряется до того момента, пока скорость вращения насосного колеса не будет равна скорости вращения турбинного колеса. Как только скорости уравняются, «бублик» перейдет в режим гидромуфты. В таком режиме не осуществляется преобразования крутящего момента, реакторное колесо вращается свободно, никак не влияя на поток жидкости.

Также, чем большей окажется разница скоростей вращения турбинного и насосного колеса, тем сильнее будет разгоняться поток жидкости. Также во время разгона неизбежно происходит нагрев масла ATF. Естественно, КПД гидротрансформатора будет снижаться, так как часть полезной энергии расходуется на нагрев.

Если же скорость вращения насосного и турбинного колеса выравнивается, передавать крутящий момент через масло, причем с потерями, нерационально. Именно по этой причине в гидротрансформаторы стали интегрировать элементы простого фрикционного сцепления (действие основывается на трении).

Данное решение называется блокировкой гидротрансформатора. Блокировка «бублика» позволяет напрямую соединить входной и выходной вал, чтобы передать крутящий момент напрямую, то есть без потерь. При этом старые АКПП имели такой ГДТ, где блокировка гидротрансформатора срабатывала в автоматическом режиме.

Срабатывание происходило благодаря давлению давления жидкости АТФ. При этом блокировался на таких АКПП гидротрансформатор зачастую на высоких скоростях, позволяя эффективно поддерживать автомобилю ранее набранную скорость и одновременно экономить горючее.

Однако в дальнейшем в устройстве АКПП стало больше электроники, за блокировку гидротрансформатора стал отвечать отдельный клапан с электронным управлением. Способов реализации самой блокировки много, однако основная задача — соединить валы и передать момент, минуя масло.

Позже конструкторы пошли еще дальше, стремясь приблизить ГДТ по своей производительности к обычному сцеплению. В результате при разгоне автомобиля уже происходит частичная блокировка ГДТ (принудительная блокировка гидротрансформатора АКП), когда фрикционные накладки немного смыкаются, чтобы эффективно передать момент. Далее блокировка «бублика» срабатывает как можно раньше для уменьшения потерь в гидротрансформаторе.

Получается, сегодня ГДТ является гибридной конструкцией, которая сочетает в себе как гидравлику, так и элементы обычного механического сцепления. Если учесть, что современные моторы высокопроизводительные, неизбежно увеличивается крутящий момент и нагрев жидкости в ГДТ.

Также высоки требования к экономичности автомобилей, то есть любые потери нужно сводить к минимуму. По этой причине максимум нагрузки для передачи момента от ДВС на КПП переложено на блокировку гидротрансформатора.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
