Цепи противоскольжения своими руками: как сделать цепи для колес

Альтернативные варианты

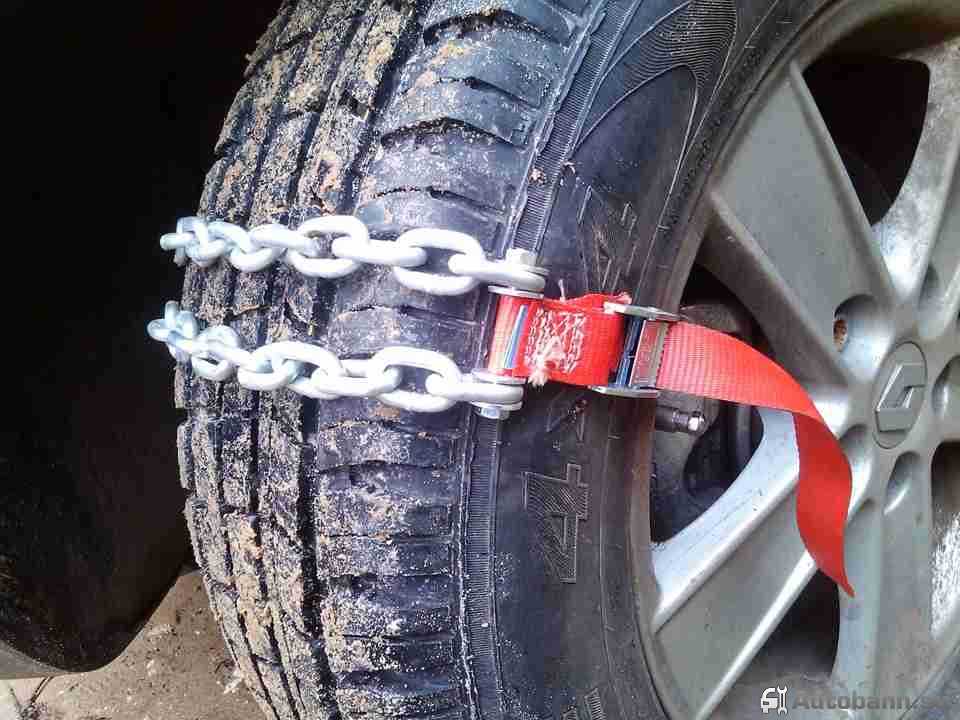

В автомагазинах продаются противобуксовочные браслеты – достойная альтернативная замена цепному оборудованию. Отличаются возможностью быстрого монтажа и невысокой ценой. Но и здесь инженерная мысль наших автомобилистов не стоит на месте, они достаточно умело научились копировать заводские экземпляры.

Браслеты – это те же самодельные цепи противоскольжения, но только без продольных элементов, их преимущества заключаются в следующем:

  • Простота изготовления.
  • Быстрый монтаж.
  • Высокая эффективность и надежность.

Для изготовления понадобится скромный набор:

  • элемент крепления глушителя ВАЗ из резины;
  • болты длиной 40-60 мм, шайбы и гайки;
  • трубка с диаметром равным диаметру болта;
  • цепь из стали диаметром не менее 5-6 мм.

Для оборудования колес с типоразмером 195 и 205 мм потребуется 4-5 метра метизной продукции. В магазинах также продаются готовые комплекты для самостоятельной сборки браслетов, за исключением китайских наборов, они довольно приличного качества и недороги. Он состоит из:

  • заготовок;
  • крепежной фурнитуры;
  • строп;
  • зажимного замка.

Комплект удобен в эксплуатации, перевозится в специальном кейсе и не занимает много лишнего места

Важное преимущество металлических браслетов – возможность установки на колеса с дисковыми тормозами. А если учесть отзывы, то такими приборами не брезгуют пользоваться и владельцы дорогих иномарок, что тоже говорит о многом

Как сделать цепи на колеса своими руками?

Давайте рассмотрим вариант изготовления самого простого типа – «лесенкой». Но в первую очередь следует подготовить соответствующие инструменты и материалы.

Что нам понадобится?

Собственно для подобной конструкции вам потребуется:

  • Сама цепь;
  • Сварочный аппарат;
  • Болгарка;
  • Пассатижи;
  • Два карабина.

Сколько нужно цепи?

Длина цепи для одного колеса рассчитывается очень просто. Всего нам потребуется:

  • Два продольных куска цепи, каждый длиной примерно на 10% меньше длины окружности покрышки. Просто берем кусок веревки, обводим колесо, отрезаем и измеряем полученную длину. После чего отмеряем от него десятую часть и снова отрезаем. Далее берем большую часть веревки и с помощью нее отмеряем размер цепи, который нужно отрезать.
  • Далее необходимо выяснить, сколько «ступеней» будет у нашей «лестницы». То есть вычислить количество отрезков, которые будут пролегать поперек покрышки. Обычно используется не менее 8 таких отрезков. Каждый из них должен быть примерно на 15-20% больше ширины покрышки.

Просто умножаем количество поперечных ступеней на длину, прибавляем к ним удвоенные отрезки продольных цепей и получаем необходимую нам длину цепи.

Приступаем к работе

Изготовление цепи на колеса для легкового автомобиля своими руками желательно начинать с продольных отрезков:

  1. Отмерив заданную длину, необходимо разрезать звено цепи по заводскому сварочному шву при помощи болгарки. Делать это лучше всего предварительно закрепив при помощи тисков или верстака звено цепи.
  2. Дальше аккуратно распиливаете шов и разгибаете пассатижами звено для того, чтобы отсоединить отмерянный кусок цепи.

По описанной выше технологии также отмеряются и отрезаются поперечные звенья. Когда вся работа будет выполнена, поперечные участки необходимо распределить по продольным участкам. Делать это желательно равномерно, чтобы максимально эффективно распределить нагрузку на покрышку.

После того, как поперечные участки будут «нанизаны» на продольные, следует заварить все те звенья, которые распиливались ранее. Также крайне рекомендуется проварить все звенья поперечных и продольных участков, так как заводские швы порой не справляются с чрезмерно высокой нагрузкой, возложенной на них.

Собственно, сама антибуксовочная цепь готова. Осталось только придумать, каким образом она будет крепиться к колесу автомобиля.

Дополнительно смотрим видео, как сделать цепи на колеса своими руками «сотового» типа за один час:

Делаем крепление для цепи

Крепление цепи можно сделать абсолютно любым. Проще всего это сделать при помощи двух карабинов, которые крепятся на концы продольных участков цепи

Тем не менее, важно понимать, что для максимальной эффективности и минимизации вреда покрышке цепь на колеса автомобиля должна крепить в «натяг». С помощью карабинов жестко зафиксировать цепь на колесе точно не выйдет. Поэтому стоит приобрести специальное сцепляющее устройство, представляющее собой металлический рычаг с крюком на конце

Впрочем, при наличии нужных инструментов сделать его можно и самому

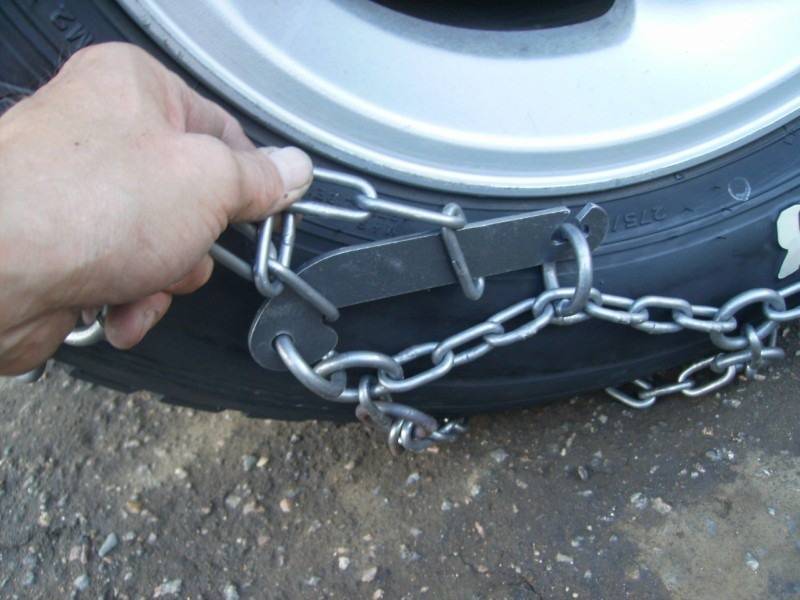

Поэтому стоит приобрести специальное сцепляющее устройство, представляющее собой металлический рычаг с крюком на конце. Впрочем, при наличии нужных инструментов сделать его можно и самому.

К рычагу крепится пара хорошо проваренных звеньев цепи с S-образным крючком. В процессе натяжения вы цепляете крюком на конце рычага одно звено цепи. Далее захватываете крючком крайнее звено продольной цепи и тянете рычаг в обратную сторону, цепляя его за звено, которое расположено на стороне самого рычажка. Снятие цепи с колеса будет осуществляться таким же образом.

Чтобы лучше понимать, как надеть антибуксовочные цепи на колеса с подобным креплением, смотрим следующее видео:

Новые статьи

  • Меховые чехлы на автомобильные сидения – полезное дополнение для вашего салона
  • Как подключить ДХО, чтобы включались при запуске двигателя?
  • Что такое чиповка двигателя? Плюсы и минусы чип-тюнинга
  • Жесткая сцепка для легкового автомобиля: ее разновидности, преимущества и как изготовить

Виды антипробуксовочных цепей по рисунку

В зависимости от узора переплетения звеньев цепи, различают несколько видов устройства. Их свойства отличаются, поэтому будьте внимательны при выборе.

Лесенка

Это две окружности из цепей, соединенных между собой поперечными отрезками. Получили такое название, потому что снаружи эти устройства очень похожи на лесенку.

Это самый недорогой и простой в изготовлении вариант цепей противоскольжения. Есть у них и некоторые недостатки:

  • менее эффективны при езде по сугробам и грунту;
  • автомобиль передвигается “рывками”, а это перегружает трансмиссию;
  • машину бросает в стороны поперек движению.

Ромб

В таких устройствах окружности из цепочек соединяются отрезками не по прямой, а по диагонали крест-накрест. Так получается характерный ромбовидный рисунок.

Такие антипробуксовочные цепи идеально подходят для передвижения по заболоченной местности или глубокому снежному покрову. Они очень прочные и обеспечивают хорошее сцепление с поверхностью.

Отлично подойдут для паркетников и внедорожных автомобилей. Во много раз повышают проходимость транспортного средства.

Соты

Такой рисунок получается в результате соединения шестиугольников из цепочек между собой по углам. По центру располагаются шестиугольники, а по краям пятиугольники. Такие устройства обладают всеми преимуществами ромбовидных, плюс добавляют еще большую поперечную устойчивость.

Фото цепей по рисунку

Цепи и браслеты противоскольжения: что лучше

Аналогами цепей для автомобилей являются браслеты, представляющие собой пару отрезков цепей, фиксируемых на колёсах при помощи ремней. Цепь располагается поверх шины, а ремень располагается в отверстии между диском. При этом браслет в отличие от цепи, прочно затягивается на шине, что позволяет располагаться цепи на одном месте.

Для повышения эффективности на одно колесо рекомендуется крепить не менее трёх браслетов противоскольжения

Обычно на одно колесо устанавливается три браслета, которых вполне достаточно для того, чтобы достичь твёрдой поверхности, создавая при этом трение и отталкивание автомобиля. В отличие от цепей, браслеты имеют следующие преимущества:

  1. Скорость и простота монтажа. Если цепи рекомендуется устанавливать исключительно перед преодолением заснеженного или заболоченного участка, то браслет можно установить даже тогда, когда автомобиль застрял.
  2. Компактность, так как они не занимают много места в багажнике, в отличие от цепей.
  3. Отсутствие необходимости поддомкрачивать колесо.
  4. Универсальность. Если цепи предназначаются для определённого диаметра колёс, то браслеты подходят для любого размера колёс.
  5. В отличие от цепей, браслеты стоят в несколько раз дешевле.
  6. Продолжительный срок службы.

Как и цепи, браслеты подразделяются на твёрдые и мягкие. Одними из наиболее дешёвых вариантов браслетов являются пластиковые изделия. Они походят для любых типов автомобилей: от малолитражек до внедорожников, поэтому каждый водитель может себе их позволить.

Браслеты, как и цепи, подразделяются на твёрдые и мягкие

Чем же ещё отличаются цепи от браслетов? Многочисленные наблюдения водителей показывают, что цепи имеют лучшую сцепку с дорожным покрытием, что влияет положительно на параметры проходимости. Цепи могут применяться для преодоления заснеженных и оледеневших участков до момента их окончания. Браслеты могут использоваться только для непродолжительного применения до 5-10 км.

Когда известно, что такое цепи и браслеты, можно сделать вывод:

  1. Если планируется далёкая дорога по болотистой, заснеженной и обледеневшей местности, то рекомендуется использовать именно цепи.
  2. Браслеты применяются исключительно тогда, когда планируются редкие поездки по городу или за его пределы в непогоду. Даже если во время поездки вы забываете надеть браслет, то сделать это можно в любое время, даже если автомобиль застрянет.

Изготовление цепей противоскольжения: последовательность действий

Многие автолюбители ценят свой труд, поэтому прибегают к разрешению проблемы с отсутствием грунтозацепов самостоятельно.

Необходимые инструменты и оборудование

Перед выполнением соответствующих работ нужно первоначально убедиться в том, что имеются соответствующие материалы и инструменты. Посмотреть процесс изготовления цепей противоскольжения можно на видео, однако недостатком видеороликов является отсутствие информации о необходимом оборудовании.

Чтобы изготовить простейшую цепь типа «Лесенка», понадобятся следующие материалы:

  1. Стальная цепь. Толщина арматуры должна быть не менее 5 мм.
  2. Карабины, имеющие муфту и резьбу. Изделия, имеющие защёлки, для изготовления грунтозацепа не подходят.
  3. Устройство натяжения цепи.
  4. Болты, гайки и шайбы.
  5. Крючки.

Для изготовления цепей противоскольжения необходимы карабины с муфтой и резьбой

Основным материалом является цепь, длина которой для двух средних колёс диаметром R15 должна составлять не менее 15 метров. Купить отдельно цепь и изготовить из неё грунтозацеп самостоятельно намного дешевле, нежели приобрести готовое изделие.

Чтобы изготовить грунтозацепы, также понадобится набор инструментов:

  • Тиски;
  • Болгарка с кругом по металлу;
  • Рулетка;
  • Молоток;
  • Гаечные ключи для закручивания болтов и гаек.

Статья в тему: Запрет регистрационных действий на автомобиль: что это такое

Как видно, запас материалов и инструментов незначительный, поэтому после подготовки, можно приступать к изготовлению цепей противоскольжения.

Пошаговая инструкция

Процедура изготовления подразумевает выполнение следующих действий:

  1. Измерение длины окружности шины. Это нужно для того, чтобы изготовить два кольца из цепи соответствующего диаметра. Здесь один важный момент: длина должна быть такой, чтобы цепь лежала на половине ширины шины, как показано на фото ниже.

    Для определения длины цепи необходимо замкнуть цепь на мнимой середине колеса

  2. Отрезается необходимая длина цепи, после чего выполняется соединение отрезка цепи при помощи карабинов с резьбой. Аналогичной длины подготавливается второй отрезок цепи.
  3. Изготовление поперечных звеньев. При помощи рулетки снимается замер, после чего принимается решение о необходимом количестве звеньев. Чем больше количество таких звеньев, тем лучше проходимость, но и при этом понадобится большая длина цепи. Количество звеньев также определяется в зависимости от размера колеса. Их оптимальное количество составляет 8 штук.

    Для определения ширины поперечных звеньев необходимо снять замер при помощи рулетки

  4. Все звенья должны быть одинакового размера. На обоих концах звеньев нужно закрепить по карабину. Вместо карабинов можно использовать болты, гайки и шайбы.

    При отсутствии карабинов звенья можно закрепить болтами, гайками и шайбами

  5. Длина звеньев должна быть такой, чтобы цепь на колесе была хорошо натянута. Если длина будет больше, то они могут слететь.
  6. Когда необходимое количество звеньев будет готово, можно приступать к сборке. Сборку нужно производить так, чтобы каждое звено располагалось на одинаковом расстоянии от предыдущего.

    Для эффективного использования цепей расстояние между соседними звеньями должно быть примерно одинаковым

  7. Когда изделие будет собрано, можно примерить его на колесе. Чтобы надеть цепи противоскольжения на колесо, понадобятся металлические пружины или резина. Пружины можно оконцевать крюками для облегчения установки изделия.

    Для упрощения процедуры установки цепей используются резинки с крючками на концах

  8. В качестве натяжителей вместо пружин и резины можно использовать другие эластичные материалы. Основное условие заключается в том, что изделия должны надёжно фиксировать цепь противоскольжения на колесе. В итоге получается изделие следующего вида:

При грамотном соблюдении инструкции должна получиться следующая конструкция цепи

Такое самодельное устройство не занимает много места в багажнике, а на его изготовление понадобится не более 2 часов. По аналогии изготавливается цепь для второго колеса. Для полноприводных внедорожников цепи нужно надевать на все колёса. На моноприводных автомобилях цепи располагаются исключительно на ведущих колёсах.

Чем опасно использование цепей против скольжения

При постоянном использовании цепей противоскольжения возможны следующие негативные последствия
:

  • Увеличивается нагруженность рулевого устройства.
  • Быстро изнашивается подвеска.
  • Цепи сильно шумят при езде.
  • Повышается изнашиваемость покрышек.
  • Невозможно держать высокую скорость.
  • Не комфортно передвигаться.

Не пользуйтесь данными устройствами жесткого типа при езде по асфальтированным дорогам
— это приводит к повреждению дорожного полотна.

Соблюдайте скоростной режим
: для жестких — не выше 80 км/ч, для мягких — не выше 50 км/ч. Используйте такое оборудование только в экстренных ситуациях
для увеличения проходимости.

Цепи противоскольжения предназначены для того чтобы значительно увеличить проходимость автомобиля как на льду, так в условиях снегопада и по другому бездорожью. О том как изготовить цепи противоскольжения своими руками пойдет речь в этой статье.

Цепи противоскольжения –
конструктивно представляют собой конструкцию из армированной проволоки или цепи, связанной так чтобы равномерно оплетала шину по всей окружности.Состоит такая конструкция из двух продольных тросов – внешнего и внутреннего, проходящих по окружности колеса, которые соединяются поперечными элементами или резиновыми “грунтозацепами”.

Сами по себе цепи противоскольжения бывают 3 видов:

цепи противоскольжения в виде лесенки;

цепи противоскольжения в виде ромба;

цепи противоскольжения в виде сотов.

Каждые обладают своими достоинствами и недостатками, но изготовить цепи противоскольжения в форме лесенки проще. поэтому и берем их за основу:

Цепи противоскольжения в форме лесенки состоят из продольных и поперечных ветвей, хвостовых ветвей, запорного гака, запорного крюка и запорного кольца. Соединение элементов цепи происходит при помощи связующих колец (рис.1)

Рис.1 Схема цепи противоскольжения (лесенка)

1 – поперечная ветвь, 2 – продольная ветвь, 3 – хвостовая ветвь, 4 – запорный гак, 5 – запорный крюк, 6 – запорное кольцо.

Для изготовления цепи противоскольжения своими руками понадобится:

Цепь с диаметром прутка 4-5 мм – 15 метров;

Крючки – 32 штуки;

Натяжное устройство – 2 штуки.

Нарезаем 4 куска цепи по 83 звена для продольных цепей.

Нарезаем 16 кусков по 13 звеньев для поперечных цепей.

Первую поперечную цепь закрепляем на 6-м звене продольных цепей, а все остальные, кроме последней на каждом 10-м звене от предшествующей, последнюю закрепляем на 12-м.

Крепим продольные звенья с поперечными с помощью крючков или колец.

После 4-й поперечной цепи, закрепляем отрезок из 5-ти звеньев на одну сторону, а на концы обоих продольных звеньев одеваем такие карабины диаметром 5мм.

На ту сторону, где закреплен отрезок из 5-ти звеньев, на карабин закрепляем натяжное устройство.

На другой его конец закрепляем крюк.

Одеваем цепи на колес.

Испытываем цепи, на своем автомобиле…..

Монтаж цепи противоскольжения

Цепи противоскольжения монтируются на ведущие колеса автомобиля. Монтаж цепи противоскольжения можно производить двумя способами:

1 – без поддомкрачивания автомобиля;

2 – с поддомкрачиванием автомобиля.

Способ монтажа выбирает водитель в зависимости от навыков и дорожных условий. Монтаж цепей противоскольжения желательно производить до выезда на труднопроходимый участок дороги.

1-й способ – без поддомкрачивания автомобиля:

Тщательно расправить цепь противоскольжения (звенья цепи не должны быть перекручены);

Расстелить цепи противоскольжения на поверхности дороги и наехать на них ведущими колесами;

Автомобиль закрепить в положении, исключающем самопроизвольное движение по дороге;

Надеть цепи на шину таким образом, чтобы запорный гак (поз. 4) с запорным кольцом (поз.6) находились с наружной стороны колеса;

Зацепить запорный крюк (поз.5) с внутренней стороны колеса за одно из звеньев хвостовой ветви (поз.3);

Расправить поперечные ветви (поз.2) равномерно по окружности колеса;

Продеть запорный гак (поз.4) в одно из концевых звеньев хвостовой ветви (поз.3);

Повернуть запорный гак по направлению к запорному кольцу (поз.6);

Запорное кольцо завести в паз запорного гака;

При необходимости произвести дополнительную натяжку цепи (перецепить запорный крюк и гак за следующие хвостовые звенья).

Продольные и поперечные ветви должны плотно захватить шину. Снятие приспособления с колеса производить в обратном порядке.

2-й способ – с поддомкрачиванием автомобиля:

Под передние колеса автомобиля установить упоры;

Установить автомобиль на ручной тормоз;

Поддомкратить автомобиль, вывесив колесо над дорогой на высоту 20-30 мм;

Надеть устройство аналогично 1-му способу.

Как установить цепи противоскольжения на автомобиль своими руками и видео операции

Специалисты рекомендуют монтировать противобуксовочное оборудование на все колеса, а не только на ведущие. Неправильная установка может привести к поломке датчиков ABS, элементов тормозной системы и подкрылков, а также боковым порезам покрышки. На внедорожниках с подключаемым вторым мостом устройство ставится в первую очередь на ту пару, которая находится в работе постоянно. Операция монтажа выполняется двумя способами:

  1. С поддомкрачиванием.
  2. На стоящей машине.

Суть вопроса состоит не только в том, как правильно сделать цепи противоскольжения на авто своими руками по видео – о монтажных работах следует подумать еще до въезда на проблемный участок. Только так удастся получить удовольствие от проделанной операции, сохранить свое время и избежать досадных ошибок.

Первый способ с применением домкрата описывать не имеет смысла – процедура элементарна и не вызовет никаких затруднений даже у начинающего водителя. Единственная рекомендация – снизить давление в шинах для облегчения выполнения работ.

Другой вопрос, когда данного приспособления нет под рукой. В таком случае установить цепи на колеса для снега своими руками можно по следующей технологии:

  • уложить изделие перед колесной парой, не допуская перекручивания звеньев;
  • наехать колесами на изделие;
  • задействовать ручной тормоз;
  • надеть устройство, чтобы крюк и карабин были с наружной стороны колеса;
  • крюк и последнее звено продольной детали соединить с внутренней стороны колеса;
  • надеть муфту карабина на систему натяжения с наружной стороны и зафиксировать узел;
  • поперечные элементы распределить по всему периметру покрышки и выполнить натяжку.

Как самостоятельно сделать цепи на колеса

Выбор цепей противоскольжения сейчас на рынке очень большой, но приобретать их не обязательно, поскольку они не сложные в изготовлении и сделать вполне можно и самому. Но в домашних условиях изготавливаем только жесткую цепь.

В первую очередь определимся с геометрией рисунка. Самым простым будет «лесенка», но при желании можно сделать и «ромб», хотя он и сложнее в изготовлении. Из материалов потребуется:

  • металлическая цепь, звенья которой соединяются при помощи сварки. При этом сразу же определяемся с размерами звеньев;
  • крепление;
  • натяжное устройство.

Видео: Делаем ЦЕПИ на колёса

Что касается инструментов, то понадобиться:

  • угловая шлиф. машинка с отрезным кругом («болгарка»);
  • сварочный аппарат;
  • измерительный инструмент;
  • тиски.

Имея это, приступаем к работам:

  1. Делаем замеры. В первую очередь следует по колесу отмерить продольные ветки, обе они должны быть одной длины.
  2. Отрезаем «болгаркой» требуемые участки.
  3. Замеряем длину поперечных элементов и нарезаем их в нужном количестве (чем больше поперечин, тем лучше).
  4. В концевых звеньях поперечных веток в месте сварного шва делаем разрез и немного разгибаем. Делаем так со всеми подготовленными элементами.
  5. Укладываем на землю продольные ветки и разрезами звеньев поперечин зацепляемся к ним. Следим, чтобы поперечины располагались перпендикулярно основам и на одном расстоянии друг от друга.
  6. При помощи сварочного аппарата завариваем проделанные прорези.
  7. На передние концы продольных веток таким же образом крепим крюки или карабины.
  8. При надобности на ту ветку, которая будет располагаться с внутренней стороны, устанавливаем натяжное устройство.
  9. Изготовленное изделие устанавливаем на колесо и проверяем, как она садится (при надобности наращиваем или укорачиваем продольные ветки).

Можно при сборке использовать и болтовые соединения поперечин с продольными ветками, но сварной шов надёжнее.

Любой автолюбитель со стажем имел неприятные моменты, когда ведущие колеса машины начинали пробуксовывать по грязи, гололеду или глубокому снегу. Зачастую выбраться из таких ситуаций своими силами практически невозможно – только с помощью другого транспортного средства. Как поступают наши коллеги? Одни после подобных инцидентов покупают резину с шипами, другие просто ставят машину на «прикол» во время природных катаклизмов. Но есть еще одна категория автомобилистов, которая использует самодельные цепи на колеса и, нужно сказать, довольно успешно.

Как одеть цепи на колеса для легкового автомобиля своими руками

Помимо вопроса изготовления такой противоскользящей системы, еще встает проблема ее правильной установки на резину. Соображающие люди рекомендуют ставить систему на все шины, а не лишь на ведущие. Это поможет снять процент напряжения с ведущих колес во время сложной ситуации на дороге. Если одеть цепи неправильно, то это может привести к массе проблем. К самым часто встречаемым можно отнести:

  • боковые порезы резины;
  • выход из строя датчика АВС;
  • нарушению тормозной системы.

Уже сделанные цепи можно установить на шины при помощи домкрата, либо просто наехав на них.

Если использовать домкрат, то сначала следует немного приподнять машину до необходимого уровня. Далее установить оборудование на колесо и затянуть. Для следующего способа понадобится немного больше манипуляций.

Вам это будет интересно Почему скрипят колеса при повороте

Для начала следует положить цепи перед необходимыми колесами. Желательно следить за правильным размещением звеньев, не допускать их перекручивания. Потом наехать на них и поставить автомобиль на ручник. Надевать противобуксовочную систему нужно так, чтобы крюк и карабин были снаружи колеса. Крючок понадобится соединить с последним звеном, которое в итоге будет находиться с внутренней части автоколеса.

Закрепить узел с наружной стороны и произвести натяжение системы. Все поперечные элементы должны быть тщательно распределены по всей поверхности колеса. Чтобы облегчить себе работу, следует немного снизить давление в шинах перед монтажом системы.

Обратите внимание!

Чтобы все элементы встали на свои места, рекомендуется проехать около 30 метров и окончательно отрегулировать правильное прилегание цепей к колесу, если это будет нужно.

Фиксация устройства

Что нужно для изготовление цепи на колеса для легкового автомобиля

Цепи противоскольжения своими руками изготовить не так уж и сложно в домашних условиях, ведь они могут понадобиться в самый неподходящий момент. Для этого понадобится: • Болгарка; • Тиски; • Цепь; • Несколько десятков соединительных звеньев или карабинов; • Крючки; • Натяжные устройства; • Несколько часов времени.

Процесс изготовление

Простая инструкция, как сделать самому цепи противоскольжения:1 . Прежде всего, необходимо подобрать подходящую цепь. Ее звенья должны быть сваренными, а не спаянными, а длина достаточной для того, чтобы оплести все колесо.

Важно! Для цепи необходимо использовать армированную проволоку, в противном случае при большой скорости движения или буксировке она может разорваться и привести к травмам.2. Выберите подходящую для вас конструкцию цепи, например, лесенку.3

Нарежьте при помощи болгарки цепь на заготовки необходимых размеров.4 . Оденьте карабины на концы продольных заготовок, крепить можно крюками или кольцами.5 . Произведите прикрепление поперечных частей конструкции к местам соединения продольной цепи.

Следует учитывать! Чем больше будет сделано поперечных перекладин, тем лучше станет проходимость машины.6 . К боковому отростку с помощью карабина подцепите устройство натяжения, а на другой конец нужно одеть крюк.7 . Для окончательного соединения системы на колесах используйте два натяжных устройства.

1 – поперечные ветви,2 – продольная ветвь,3 – хвостовые ветви,4 – запорный гак,5 – запорный крюк,6 — запорное кольцо.

Как одеть цепи на колеса

Изготовление цепей на резину размером 265-75-16

Итак, для начала определяемся, какие цепи хотим иметь. Имею в виду рисунок цепи. Он бывает «лесенкой», сотообразный, ромбообразный. Самый лучший считается второй тип — соты. Однако, недолго подумав, решил делать «лесенку». Причин несколько: это самый простой способ, и цепи планировались использоваться только для преодоления определенной преграды, а не для длительной езды (это про то, что на цепях «лесенкой» при пробуксовке машину стаскивает вбок). Далее выбираем тип цепи. Я купил длиннозвеневую, с диаметром прутка — 5мм. Потом прикладываем кусок цепи к колесу, понимаем, какая длина будет у несущих частей нашей цепи. Для этого не обязательно накладывать цепь кругом на колесо, достаточно измерить цепью диаметр, умножить его на Пи (3.14). У меня получилось 48 звеньев. Потом прикладываем цепь от середины профиля резины внешней стороны до середины профиля резины внутренней стороны получаем длину поперечный частей — у меня получилось 13 звеньев. После этого определяем, сколько нам нужно поперечных элементов. Скажу сразу, что я остановился на восьми. Теперь берем в руки болгарку, набираемся терпеньем и начинаем нарезать куски цепи.

Получили 8 кусков цепи для поперечин

Удобнее всего звено, которое будете пилить, зажимать в тиски, распиливать по месту заводской сварки, и разгибать пассатижами. На каждом куске по краям должны быть полуразогнутые звенья. Далее отрезаем длинные части нашей лесенки.


Считаем сколько на ней звеньев. Отнимаем 8 (это те звенья к которым будут прикреплены поперечины), оставшееся делим на 8 — узнаем сколько звеньев между поперечинами, чтобы равномерно их разместить по всему диаметру колеса. У меня получилось 48-8=40, 40/8=5. Получается, крепим поперечину, отсчитываем пять зубьев, на шестое крепим поперечину и так далее. Собираем цепи.

Комплект почти готов.

После этого нужно все разрезанные вами звенья проварить. Я использовал электрод 2мм.

Вот таким образом свариваем каждое разрезанное звено. Кстати, минус подключите к тискам, так намного проще.

Забегая вперед, скажу что при тестировании моих цепей выяснилось, что заводская сварка звеньев не выдерживает, поэтому нужно набраться еще терпения и проварить все звенья поперечных частей цепи, можно их не пилить, а наваривать прям на место заводской сварки.

Проваренная поперечина.

Важно помнить

Любое противобуксовочное оборудование неблагоприятно сказывается на сохранности покрышек, а также на состоянии ходовой части. Особо тщательно нужно подходить к выбору замков для самодельных цепей на автомобильные колеса, поскольку от них зависит безаварийная эксплуатация машины.

Передвигаться по твердому покрытию недопустимо. При езде по рыхлому снегу или грязи следует выдерживать режим движения 20-30 км/ч, допускать пробуксовку колес не рекомендуется. Опытные водители советуют во время движения периодически контролировать натяжение оборудования по всему внутреннему и наружному периметру покрышки.

Цепи противоскольжения для автомобиля представляют собой сменный протектор, позволяющий преобразить типичную шоссейную шину в колесо высокой проходимости для езды по бездорожью, гололеду, глубокой грязи, а также снегу и т. д.

Браслет и цепи противоскольжения

Данное приспособление изготавливают из армированной проволоки и связывают таким образом, чтобы оно равномерно оплело колесо по всему кругу. Цепь состоит из внешних и внутренних продольных параллельных тросов, соединенных при помощи поперечных цепей или резиновых так называемых грунтозацепов, которые в значительной мере увеличивают сцепление колес с дорожным покрытием.

Типы цепей противоскольжения

Выпускается несколько разновидностей цепей:

  1. Резиновые цепи, у которых достоинство в том, что они устанавливаются абсолютно на любую резину, равномерно опутывают колесо, легко устанавливаются, не разрушают протектор покрышки, зимой сохраняют свою эластичность;
  2. Металлические с различным типом плетения;
  3. Цепи эконом — класса. Данный вид надевается только на застрявшие колеса автомобилей.

Разновидности конструкции

Цепи противоскольжения различаются между собой размерами, а также формами звеньев. Для их изготовления используется самый разный материал (сталь, алюминий, титан, армированный пластик и т. д.).

В зависимости от условий использования и возможностей изготавливают три главных вида плетения:

1. Лесенка, в которой тросы соединены прямыми поперечными кусочками. Это достаточно простая, достаточно практичная и легкая в исполнении система. Однако у нее есть недостаток – автомобиль может двигаться рывками.

3. Соты. Эта конструкция немного сложнее, продольные тросы соединены по диагонали, в результате чего получается переплетенный рисунок.

Самостоятельное изготовление цепей

Цепи противоскольжения своими руками изготовить не так уж и сложно в домашних условиях, ведь они могут понадобиться в самый неподходящий момент. Для этого понадобится:

  • Болгарка;
  • Тиски;
  • Цепь;
  • Несколько десятков соединительных звеньев или карабинов;
  • Крючки;
  • Натяжные устройства;
  • Несколько часов времени.

Альтернативные варианты

В автомагазинах продаются противобуксовочные браслеты – достойная альтернативная замена цепному оборудованию. Отличаются возможностью быстрого монтажа и невысокой ценой. Но и здесь инженерная мысль наших автомобилистов не стоит на месте, они достаточно умело научились копировать заводские экземпляры.

Браслеты – это те же самодельные цепи противоскольжения, но только без продольных элементов, их преимущества заключаются в следующем:

  1. Простота изготовления.
  2. Быстрый монтаж.
  3. Высокая эффективность и надежность.

Для изготовления понадобится скромный набор:

  • элемент крепления глушителя ВАЗ из резины;
  • болты длиной 40-60 мм, шайбы и гайки;
  • трубка с диаметром равным диаметру болта;
  • цепь из стали диаметром не менее 5-6 мм.

Для оборудования колес с типоразмером 195 и 205 мм потребуется 4-5 метра метизной продукции. В магазинах также продаются готовые комплекты для самостоятельной сборки браслетов, за исключением китайских наборов, они довольно приличного качества и недороги. Он состоит из:

  • заготовок;
  • крепежной фурнитуры;
  • строп;
  • зажимного замка.

Комплект удобен в эксплуатации, перевозится в специальном кейсе и не занимает много лишнего места

Важное преимущество металлических браслетов – возможность установки на колеса с дисковыми тормозами. А если учесть отзывы, то такими приборами не брезгуют пользоваться и владельцы дорогих иномарок, что тоже говорит о многом

Как надевать цепи противоскольжения на колеса

Устройства противоскольжения устанавливаются заранее, до того как автомобиль окажется на наиболее сложном участке дороги. Проблема в том, что оснастить колеса машины, завязшей в грязи или снегу, крайне сложно.

Чтобы надеть цепи на колеса, нужно выполнить такие действия:

  • Положите цепи на землю перед колесами ведущей оси таким образом, чтобы они лежали вдоль автомобиля, расправьте их. Все фиксирующие элементы должны быть направлены в сторону движения.
  • Теперь необходимо наехать колесами на цепи таким образом, чтобы впереди оставалось 20–30 см изделия.
  • Накиньте на колесо расположенную за ним часть оснастки.
  • Соедините фиксирующим элементом внутреннюю продольную ветку, после этого закрепите внешнюю.
  • Если на вашем изделии предусмотрен механизм натяжения цепи, самое время его использовать.
  • Нужно проехать на машине 20–30 м, чтобы изделие расправилось по колесу.

Теперь можно выезжать на бездорожье на низкой передаче и с повышенными оборотами двигателя. Только при таких условиях колеса смогут «выгребать» из-под себя. По городу на цепях можно передвигаться в обычном режиме, однако предварительно рекомендуется выполнить тестовый заезд. Так вы поймете, как автомобиль ведет себя в разных условиях: на снегу, льду, пр. И помните, ни в коем случае не превышайте скоростной режим, поскольку вы рискуете потерять управление или порвать цепочки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
