Ремонт рулевой рейки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115
Добро пожаловать! Рулевая рейка — неотъемлемая и очень важная вещь в автомобиле, со временем она изнашивается и появляется неприятный стук, который особенно слышен при повороте и при езде по неровной дороги, данный стук не то чтобы раздражает, но он явно даёт понять что с автомобилем что то не так, да и вообще шутить с рулевым механизмом не нужно и выкинуть немного денег вам всё же придётся, вить если не убрать этот стук (Его в принципе даже и за бесплатно можно убрать, просто подтянув для этого рейку, как это сделать мы напишем в другой статье на которую дадим вам чуть позже ссылку) то рейка в один прекрасный день может просто заклинить, в связи с этим руль застопориться в одном положение и вам останется только жать на тормоз, потому что другого выхода не будет, поэтому с рейкой будьте осторожней.
Примечание! Если вы желаете починить свою рейку, тогда запаситесь заранее инструментом, а именно: Специальный ключ-восьмигранник на 17 вам будет нужен (В автомагазине скажите что вам нужен специальный ключ для отворачивания гайки упора рейки и если продавец окажется знающим, то он вам продаст именно то что нужно), а так же зубило с молотком понадобиться, тиски (Без них работа будет не удобной), ещё всевозможные ключи (Накидные, гаечные, если есть накидными головками запаситесь) и отвёртки с плоскогубцами нужны вам будут!
Когда нужно ремонтировать рулевую рейку? Вообще рейку ремонтируют для замены её защитного чехла или же ещё каких либо деталей, но какие симптомы будет выдавать рейка при неисправности спросите вы? Давайте разберём это! Во-первых если рейка начала стучать при езде по кочкам, или же при повороте (На месте это мало заметно) то уже есть вероятность того что она пришла в негодность, поставьте руль в прямом направление движению и попробуйте руками взять за рейку и пошатать её после этого (Беритесь в том месте где стык рулевых тяг идёт, для наглядности этот стык указан на фото стрелкой), но перед тем как это сделать, немного помотайте руль и доведите его тем самым до такого состояния, когда он будет легко вращаться, а иначе нечего не получиться у вас.
Примечание! Рейка портиться от множества вещей, но сильнее всего от езды по неровной дороги она приходит в негодность, да и вообще от этого подвеска быстрее выходит из строя, поэтому если есть возможность то ездите как можно реже по плохой дороге и как можно чаще по хорошей дороги!
Ремонт рейки руля
Автомобиль фиксируется от непредвиденного перемещения установкой упоров под задние колеса. Затянуть ручник, заблокировать руль.
Снимаются передние колеса.
Используя съемник, вытаскиваются пальцы из стоек рычагов, предварительно открутив гайки наконечников.
После установки съемника до упора закручивается винт. В напряженном состоянии ключа выбивается молотком палец из рычага.
Откручиваются гайки крепления скоб рейки
Отворачивается изнутри салона болт на рулевом валу.
Выполнив все предварительные операции осторожно, чтобы не повредить шлицы, применяя колебательные движения, отсоединяется хвостовик шестерни от рулевого вала.
Весь узел вытаскивается через правое отверстие в корпусе автомобиля.
Рулевой механизм с рулевыми тягами
Далее выполняется непосредственно ремонт рулевой рейки ваз 2115:
- Конструкция зажимается в тиски. Специальной щеткой, тряпочкой смоченной в уайтспирите чистятся все поверхности изделия.
- Снимаются рулевые тяги. Для этого откручиваются болты на крепящей их скобе, после отгиба «усиков» стопорной пластины, ключом «на 22».
- Извлекаются стопорная и соединяющая тяги пластины.
- Удаляются рулевые тяги.
- С правой стороны снимаются с картера рулевого устройства опора и стопорное кольцо.
- Срезаются хомуты, с помощью которых крепится защитный чехол. Детали одноразовые выполнены из пластмассы.
- Снимается защитный чехол.
- С левой стороны устройства снимаются опора и колпачок для защиты.
- Ключом «на 17» с восьмигранной головкой откручивается гайка упора рейки, деталь вынимается, извлекается пружина и фиксирующее кольцо.
Извлечение гайки, пружины и фиксирующего кольца
Выбивается из гнезда упор рейки. Для этого картер ударяется о деревянную подставку. Для уплотнения в проточке упора монтируется резиновое кольцо.
- Снимается уплотнитель.

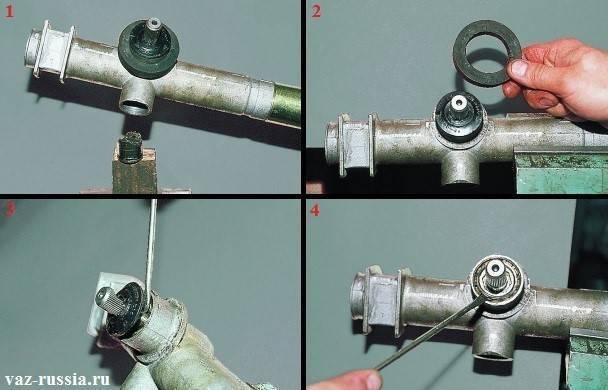

- Снимается пыльник шестерни, который достаточно поддеть его отверткой.
- Снимается стопорная шайба.
- Специальным ключом «на 24» с восьмигранной головкой отворачивается гайка, которая крепит подшипник шестерни.
- Снимается гайка с вала.
- Ключом «на 14» удаляется из картера вместе с подшипником шестерня.
Извлечение из картера шестерни с подшипником
- Вынимается рейка.
- Вынимается втулка. Для этого отверткой поддевается опорная втулка, ее выступы должны зайти в картерные отверстия и деталь свободно извлекается.
Извлечение опорной втулки
- Устанавливается новая втулка. Для этого на нее надеваются новые демпфирующие резиновые кольца таким образом, чтобы против разрезов втулки располагались тонкие части кольца. Выступы втулки должны свободно войти в отверстия картера.
- По краям втулки резиновые кольца разрезаются и отрезанные части удаляются.
- С вала шестерни снимается фиксирующее кольцо.
- С помощью двухзахватного съемника спрессовывается шариковый подшипник.
Снятие шарикового подшипника
Выпрессовка игольчатого подшипника выполняется с применением специального съемника. Если его нет: сверлятся в торце картера два отверстия диаметром два миллиметра, для выхода игольчатого подшипника на кольцо. Через него из картера выбивается подшипник.
Выпрессовка игольчатого подшипника
Полость картера конструкции промывается. Отрезком трубы запрессовывается игольчатый подшипник. После этого отверстие заделывается препаратами подобными «холодной сварки».Смазкой ФИОЛ-1 обильно смазываются подшипники, шестерня приводная и зубья на рейке.
Смазка УНИОЛ-1 закладывается в полость, которая находится над гайкой удерживающей подшипник приводной шестерни. Узел рулевой рейки собирается в обратной последовательности. Крепится защитный чехол и фиксируется хомутами.Упор рейки и гайка выставляются таким образом, чтобы между ними был зазор 0,12 миллиметра. После регулировки зазора рейки, гайка упора накернивается, для предотвращения раскручивания.
Самостоятельная замена рулевой рейки
На ВАЗ 2114 замена рулевой рейки не является сложной процедурой. Расположен данный механизм в нижней части автомобиля, ближе к моторному щиту. Условно рейка ВАЗ 2114 находится между передними колесами, с которыми соединена при помощи рулевых тяг и наконечников.
Для снятия рейки необходим набор ключей и инструментов (шестигранники, специальный съемник для выпрессовки рулевых тяг), а также проникающая жидкость типа WD-40. Дополнительно потребуется смазка для закладки в рейку перед установкой (типа ШРУС-4).
Как снять рулевой механизм
Если на ВАЗ 2114 рулевая рейка требует ремонта или замены, автомобиль необходимо сначала вывесить на подъемнике или загнать на яму.
Перед началом работ следует обработать все соединения и болты проникающей жидкостью, чтобы облегчить процесс откручивания.
В целом, демонтаж рейки осуществляется следующим образом:
Обратите внимание, откручивать гайки удобнее сбоку, в области телескопической стойки. Также проще вытащить рейку через вырез, где стоит стойка
При этом вынимать рейку нужно через правую сторону (пассажирскую).
Установка новой рейки
Рулевая рейка 2115, 2114 или 2113 может идти в сборе с рулевыми тягами и наконечниками, с тягами без наконечников или без тяг и наконечников.
Если наконечников нет, сняв старую рейку с наконечниками, необходимо их открутить При этом не забывайте посчитать количество витков, чтобы после сборки приблизительно выставить схождение и добраться до сервиса. Также не перепутайте левый и правый наконечник (они отличаются).
Далее новую рейку нужно смазать, вскрыв боковые заглушки. В рейку можно набить ЛИТОЛ, использовать ШРУС-4 и т.д. Затем старые наконечники прикручиваются на новую рейку (считаются витки, то есть, как они были ранее накручены на старой рейке). Затем на машину устанавливается новая рейка, сборка осуществляется в порядке, обратном снятию. С правой стороны наживляются крепления рейки. Также нужно попасть в шлицы рулевого карданчика
Чтобы это сделать, в хомут можно забить отвертку или зубило, разжимая его.
После точной установки по шлицам, следует затянуть все гайки фиксации рейки, также закрепить рулевые наконечники;
Обратите внимание, на рейке имеется проточка, куда входит стопорный болт;
После сборки завершающим этапом будет поездка на сервис, чтобы сделать развал-схождение. Данную процедуру необходимо выполнить обязательно!
Как снять рулевую рейку на ваз 2114
Сколько стоит замена рейки
Ремонт рулевой рейки восьмёрки, девятки и подобным им автомобилям — дело благородное, но не всегда оправданное финансово. Если сопоставить время, которое уходит на демонтаж, дефектацию, разборку и сборку, а потом и установку и регулировку рейки, то едва ли есть смысл убивать двое суток на эту процедуру. Разве что в случае крайнего дефицита бюджета.
Цена замены рейки на ВАЗ 2114 составит порядка 2,5 тысяч рублей. В эту цену входит и стоимость самой рейки, и работы мастера. За новую рейку в автомагазине попросят в пределах полутора тысяч, в зависимости от производителя механизма и наценок магазина. Таким образом, можно за полторы тысячи рублей и два с половиной часа работы надолго избавиться от проблем с рулевым механизмом.
Диагностика рулевого механизма
Ничего сложного в самом процессе нет, единственное, чего требует замена рулевой рейки ВАЗ 2114 — наличия инструмента, новой рейки и, возможно, помощника. С ним операция пройдёт ещё быстрее. Перед тем как тратить деньги на новый механизм, нужно убедиться, что старый уже никуда не годится. Для этого достаточно прислушаться к работе руля и всего механизма и после этого делать выводы.
Пока рейка ещё на месте, надо её продиагностировать и выявить возможные проблемы. Есть шанс, что частично решит вопрос замена сальника или замена пыльника, если рейка только начала подтекать, но ещё работает сносно. Если же налицо симптомы клинической смерти механизма, то только полное восстановление или замена смогут решить вопрос.
Как проверить состояние рейки
Ремонт и замена необходимы в таких случаях:
- стук в районе рулевой рейки;
- хруст при поворотах;
- течь смазки через сальники;
- приклинивание руля на ходу;
- чрезмерно большой люфт рулевого колеса.
Проверять работоспособность рулевого механизма можно как на ходу, так и при внешнем осмотре автомобиля. Люфт руля, понятно, лучше проверять не на ходу. Если есть существенные отклонения от нормы, то виной этому могут быть как наконечники тяг, упорные подшипники передней стойки, муфта рулевой колонки, так и сама рейка. Проверять нужно все последовательно. Если дело именно в самой рейке, для начала стоит попробовать пошатать рулевые тяги и если они будут иметь ощутимый люфт, скорее всего в механизме износились втулки, могла разболтаться сама рейка от выработки, а в этом случае проще всего её заменить.
Регулировка рулевой рейки 2114
Да, и перед тем как покупать новую рейку, можно попробовать отрегулировать старую. Это будет актуально в тех случаях, когда явных следов утечки масла из картера рулевого нет и на вид оно выглядит достойно. Для регулировки нужно иметь специальный ключ. Можно обойтись и без него, но он в любом случае когда-то пригодится, а стоит копейки, поэтому иметь эту приспособу в арсенале не помешает.
Регулировочная гайка находится на корпусе рейки и для регулировки снимать все хозяйство не обязательно. Гайка должна быть расконтрена, после чего её дожимают до того момента, пока не исчезнет люфт. Некоторые поступают по-другому — закручивают до упора, после чего отпускают гайку на несколько градусов до тех пор, пока руль не станет вращаться свободно и без усилий. Если все прошло хорошо, рейка дала возможность себя отрегулировать, значит, до замены она ещё походит около сезона. Если регулировка не дала результатов, приступаем к замене рейки.
Как заменить рулевую рейку на ВАЗ 2113-ВАЗ 2115?
Снятие
1) В начале операции вам нужно будет вывесить оба передних колеса у автомобиля, для этой операции может понадобиться как один, так и два домкрата (Просто вместо одного домкрата, можно чурбаки так же использовать), после того как передняя часть будет вывешена, снимите с обоих сторон колёса у автомобиля.
2) Теперь нужно снять адсорбер если он у вас имеется, потому что он занимает достаточно много места и если его не снять, то просто доступа к рулевой рейки толком не будет.
3) Затем в самой центральной части рейки, отверните два болта которые ещё на схеме выше указаны цифрой 10 которые крепят рулевые тяги к рейки, но учтите тот факт то что данные болты ещё стопорными шайбами стопорятся которые вам и нужно будет отогнуть (Вы их сразу увидите), чтобы они не мешали откручиваю данных болтов крепления тяг к рейки.
4) Следом заберитесь в салон под то место где у вас установлены педали и там разыщите стопорный болт кардана (Указан красной стрелкой), если нужно будет отогните часть карпета (Карпет – это то чем покрыт пол автомобиля, раньше его не было, вместо него люди сами стили линолеум но это в старых автомобилях, в новых же используется карпет который и закрывает металлическую часть кузова) если он этот болт закрывать будет, но когда вы выкрутите болт, вставьте большую отвёртку, либо же зубило в паз который указан синей стрелкой и расширьте его чтобы рейка снялась с автомобиля.
5) Ну и в завершение операции отверните по две (С каждой стороны) гайки которые крепят рейку к кузову автомобиля, данные гайки её крепят в её самой крайней части, то есть в левой и соответственно в правой, а когда они у вас будут вывернуты, то вы можете потянув за рулевую рейку на себя (Вы этим её со шпилек снимите) снять её после этого с автомобиля.
6) Кой что ещё добавим, обычно новые рейки изначально продаются в сборе с рулевыми тягами, если и у вас эти тяги на рейки присутствуют (Данные тяги если вы не понимаете о чём идёт речь, показаны на схеме и указаны цифрами 11 и 6) то в таком случае вам придётся снять старые тяги с автомобиля (Просто инструкция направлена на снятие только самой рейки и поэтому на счёт снятия тяг мы в начале ничего не говорили), если вы не знаете как их снимать, то в таком случае изучите статью под названием: «Замена рулевых тяг на автомобилях ВАЗ 2109». (На марку ВАЗ 2109 особого внимания не обращайте, потому что автомобили семейства Самара и Самара 2 очень похожи между собой и поэтому тяги и там и там снимаются идентично)
Регулировка рулевой рейки
В её регулировки ничего сложного нет, самое главное знайте пару вещей, а именно если регулировка рейки ни к чему не приводит (То есть рейки после регулировки так же стучит, хотя стук должен будет пропасть или же в крайнем случае быть по меньше), тогда рейку рекомендуется либо же менять, либо же подвергать ремонту (О том как отремонтировать рейку, читайте в статье под названием: «Ремонт рулевой рейки на ВАЗ»), но а сейчас вернёмся к регулировки, вам понадобиться во-первых специальный ключ (В автомагазине скажите, что нужен ключ для регулировки рейки и если продавец окажется грамотный он вам его сразу же продаст), после того как вы им запасётесь, разыщите специальную гайку (Указана синей стрелкой на маленьком фото ниже, а местонахождение её указано красной стрелкой) и немного закрутите её, добейтесь чтобы стук либо вообще пропал (Если рейка ещё в приемлемом состоянии), либо он был но был не слишком сильный, в противном случае замените рейку на новую, либо же как уже сказали ранее, отремонтируйте её.
Ремонт, регулировка рулевой рейки ВАЗ 2114
Рулевая рейка является связующим звеном между передней колесной парой и рулем автомобиля. От состояния этого узла зависит качество езды и степень управляемости ВАЗ 2114. Срок эксплуатации у рулевой рейки продолжительный, так как деталей в этом узле достаточно мало. В данном материале описаны основные неисправности механизма, а также способы для их устранения. За счет простой конструкции, ремонт рейки может выполнить и начинающий автомобилист.
Полезно знать! Несмотря на прочность этого узла, рулевые рейки в иномарках (даже бюджетных) работают дольше, да и управление у них мягче. Главное различие заключается в гидроусилителе, который не включен в конструкцию автомобилей ВАЗ 2114.
Основные неисправности и их признаки
При возникновении следующих признаков следует выполнить диагностику рулевой рейки:
- Заклинивание рулевого колеса во время движения автомобиля, появление трудностей в управлении – поврежден или смещен рулевой вал, среди автомехаников это явление называется «закусыванием».
- В ходовой части появляется стук – здесь требуется ремонт элементов рейки.
- Увод машины в сторону, виляние машины на высокой скорости – это признаки появления люфта в рулевом механизме. Из-за этого дефекта нельзя выполнить «развал-схождение».
В зависимости от степени повреждения решить проблему могут ремонт (установка заводского ремкомплекта), замена всего узла или регулировка. В данном материале присутствует инструкция по регулировке и ремонту.
Если присутствует желание выполнить ремонт рулевой рейки своими руками, то стоит приобрести следующее запчасти:
- Трубки для рейки.
- 2 наконечника – они уже идут с гайками.
- Ремкомплект.
- 2 сайлентблока.
- Чехол для рейки.
Ремонт требует замены вышеперечисленных деталей даже в том случае, если повреждены только трубки. Износ элементов должен происходить одновременно, поэтому на деталях экономить не рекомендуется. Также потребуются смазка для подшипников, хомуты, White Spirit, баллончик WD-40. Заранее стоит приготовить ветошь, так как ее понадобится много. Что касается инструментов, то ремонт требует наличия наборов ключей, отверток, торцевых головок, удлинителей ключа. Из специальных инструментов можно выделить спецключи для регулировочной гайки, а также съемник для наконечников.
Рейка в разобранном состоянии
Совет! Когда дефекты в работе рулевой рейки незначительные (к примеру, стучит), то лучше начать с регулировки. Если регулировка не помогла, то тогда стоит переходить к диагностике и починке.
Перед тем, как начинать ремонт, рекомендуется тщательно изучить устройство рулевой рейки, которое подробно описано в руководстве по эксплуатации и обслуживанью ВАЗ 2114. Заранее следует нанести WD-40 на четыре гайки, которые крепят рулевую рейку к кузову автомобиля. Также нужно пролить единственную гайку затяжки и резьбу все наконечников. Через 3-4 часа работу нужно повторить. Ремонт может быть начат только на следующий день.
Ремонт рейки
Ремонт рейки нужно начать с ее регулировки. Скорее всего после регулировки все стуки исчезнут. Если не поможет — придется ее разбирать и менять детали.
Регулировка
Отрегулировать рейку ВАЗ 2114 можно следующим образом: прямо на машине или сняв ее. Второй способ нужен после ремонта. Автомобиль должен стоять на смотровой яме, в качестве альтернативы можно использовать подъемник. Регулировка выполняется следующим образом:
- ВАЗ 2114 нужно поставить на стояночный тормоз, зафиксировав задние колеса;
- Далее следует отключить минусовую клемму с аккумуляторной батареи и заблокировать рулевое колесо;
- Производителем была предусмотрена специальная регулировочная гайка, при помощи которой можно быстро наладить узел. Находится этот элемент на стороне крепления детали, повернутой к кузову автомобиля;
- Если наладка выполняется редко, то на регулировочной гайке будет большой слой грязи – его нужно удалить при помощи чистящего средства. Регулировка выполняется при помощи специального ключа.
Признаки неполадок
Поскольку большинство легковых автомобилей оборудовано гидравлическим усилителем, то симптомы износарейки следует рассматривать в комплексе с элементами ГУР – насосом, распределительным клапаном и масляными магистралями.
Неполадки работы реечного механизма делятся на явные и скрытые. Выявить первые способен сам автолюбитель в процессе движения либо в результате осмотра узлов и агрегатов. Во втором случае четко определить неисправность может мастер станции технического обслуживания. Ваша задача – вовремя отреагировать и обратиться на СТО при появлении следующих симптомов:
- Стук, раздающийся в передней части авто при движении по неровностям, особенно в повороте. Расположение звука – приблизительно по центру, где установлена рейка.
- При езде по мелким ухабам или насыпному покрытию вибрация явственно передается на руль.
- После прохождения поворота баранка неохотно возвращается в исходное положение либо остается повернутой. При попытке быстрого вращения руль наливается тяжестью.
- Свободный ход баранки заметно увеличился, отчего машина «рыскает» на прямом участке дороги и требует постоянной корректировки траектории движения со стороны водителя.
- Гул, свист и прочие посторонние звуки.
- Для поворота приходится прикладывать большое усилие на руле.
- Критическая поломка – заклинивание механизма либо самопроизвольное вращение баранки без изменения направления движения.
Если удалось однозначно выяснить, что стучит рулевая рейка, произведите внешний осмотр агрегата
Особое внимание уделите резиновым пыльникам – их видно сквозь арки передних колес и частично – под капотом. Лучший вариант – обследование на смотровой канаве
Порывы и масло на «гармошках» свидетельствуют о том, что внутрь элемента попала вода и грязь, ускоряющая износ всех деталей.
Другие внешние признаки поломки – потеки смазки на кожухе агрегата. Если сразу не заметить прохудившийся сальник, то уровень масла в картере снизится и начнется так называемый кольцевой износ корпуса и силового цилиндра. Последствия – дорогостоящая замена узла в сборе.
При наличии гидроусилителя руля нужно осматривать не только рейку, но и элементы ГУР – насос, ременной привод и масляные шланги. Загляните в расширительный бачок – пониженный уровень сразу даст понять, что смазка теряется в результате утечки. Дополнительное подтверждение – свежие пятна под автомобилем на месте постоянного хранения.
Подробней о проблеме мы писали в этой статье.
В отличие от ГУР, электрические усилители не подают признаков неисправности и выходят из строя сразу. Но подобные случаи – редкость, в целом ЭУР – довольно надежный агрегат.
Руководство по замене
- Установите машину на ровной площадке.
- Задние колеса зафиксируйте, ручник затяните.
- С помощью винтовой подставки и домкрата вывесите переднюю часть авто.
- Снимите передние колеса.
- Расшплинтуйте рейки.
- Снимите пальцы с конусного соединения.
- Открутите болты, с помощью которых крепятся рулевые тяги к рейке.
- Открутите болт, который фиксирует рулевой кардан.
- Демонтируйте рулевой механизм в сборе.
- В новую рейку поместите смазку, оденьте пыльник и установите на автомобиль вместо демонтированной.
После установки выполните сборку всего узла. Закрутите болты. После того как монтаж выполнен, останется только проверить, насколько качественно осуществлено крепление рейки. Убедиться в надежном креплении вы сможете примерно после 300 км пробега. Если будут по-прежнему слышны посторонние звуки в области рейки, вероятно, это свидетельствует о необходимости подтянуть крепеж. После установки новая рейка, как правило, длительное время не нуждается в замене. В среднем эксплуатационный срок такой детали составляет 100 000 км пробега автомобиля. Поэтому часто менять ее в автомобиле ВАЗ-2114 точно не придется, если вы ездите аккуратно и внимательно объезжаете ямы на дорогах.
Чтобы увидеть, как осуществляется замена рейки, рекомендуется посмотреть обучающее видео.
Переборка рулевой рейки
1. При помощи бокорезов или любого другого подходящего инструмента перекусываются пластиковые хомуты по бокам защитного кожуха.
После этого кожух легко снимается. Осматриваем его на наличие повреждений. Наличие надрывов или трещин недопустимо, так как через них попадает вода и пыль внутрь реечного механизма.
2. Боковые защитные колпаки крепятся также пластиковыми хомутами. После перекусывания хомута колпаки легко стаскиваются. Проводится их визуальный осмотр на наличие повреждений.
3. Не будет лишним проверить рулевую рейку на износ в паре шестерня-река. Для этого рукой придерживаем рейку в месте крепления тяг и пробуем проворачивать валик механизма влево-вправо. Наличие люфта может означать износ или неправильную регулировку в этом узле.
4. Для дальнейшей работы понадобится специализированный ключ для автомобилей ВАЗ. Он обычно продается в варианте приспособления двойного назначения: с одной стороны – восьмигранник для регулировки рейки или выкручивания регулировочного винта, с другой – для натяжения ролика ГРМ.
Если этого ключа нет, то можно воспользоваться любым подходящим восьмигранником.
Если регулировка рулевой рейки или ее разборка не проводилась, то провернуть регулировочный винт в первый раз достаточно сложно. В условиях завода-изготовителя после регулировки этот винт кернится.
5. После откручивания вынимаем уплотнительное и стопорное кольца, пружинку и упор. Упор – одна из двух точек опоры самой рейки в корпусе. Поэтому от его состояния напрямую зависит работоспособность всего механизма.
Рабочая поверхность должна быть гладкой, без задиров и прочих повреждений. Уплотнительное колечко также не должно иметь повреждений.
6. Чтобы дальше разобрать рулевую рейку, необходимо снять пыльник рулевого механизма. Он плотно посажен на корпусе, специальных креплений нет. Его так же осматриваем на наличие трещин или любых других повреждений.
7. Вынимаем стопорную шайбу. Отвинчиваем гайку подшипника. Для этого понадобится специальный восьмигранный ключ.
- Затем вынимаем уплотнительное кольцо и шайбу.
- Далее, нужно извлечь вал рулевого механизма. Он посажен не сильно плотно, поэтому хватает небольшого усилия.
- Проверяется состояние шарикового подшипника.
- Если подшипник изношен, его необходимо заменить. Он плотно посажен на вал.
- Старый можно сбить при помощи наставки или аккуратными ударами молотком по наружной обойме.
- Новый напрессовать через трубчатую наставку в тисках или на прессе.
- Забивать новый подшипник не рекомендуется, так как это негативно отразится на его ресурсе.
8. Вынимаем опорный игольчатый подшипник. Для этого отверткой или шилом аккуратно приподнимаем его и вытаскиваем из своего посадочного места. Если он также имеет признаки износа, закладываем в паз новый подшипник.
9. Вынимаем саму рейку. После разборки рулевого механизма и демонтажа упора она легко выходит из корпуса. Здесь ее нужно очистить от остатков старой смазки и внимательно осмотреть.
Зубья не должны иметь сколов и других повреждений. На самом валу рейки не должно быть задиров и участков, где происходило трение металла по металлу. При наличии подобных дефектов необходима замена рулевой рейки.
Существуют варианты со шлифовкой вала, но далеко не все автосервисы берутся за это. И экономическая целесообразность этой процедуры сомнительна.
10. Демонтируется втулка. Для снятия нужно сначала сдвинуть ее с посадочного места. Подцепив ее плоской отверткой за край с одного из краев корпуса, нужно слегка надавить до отсоединения от посадочного паза.
После этого втулку можно аккуратно смять в корпусе и вытащить через отверстие для крепления тяг.
Втулка является одним из самых слабых мест в конструкции рулевой рейки. Пластиковый материал изнашивается интенсивнее металла, и появляются люфты.
11. Замена втулки рулевой рейки начинается с установки на новую втулку колец. После этого втулка просовывается через боковое отверстие в корпус до тех пор, пока не упирается в стопорный бортик.
Далее отверткой осторожно подворачивается втулка через отверстие для крепления тяг до установки в свое рабочее положение. Чаще всего рулевая рейка стучит именно по причине разбитой втулки. 12
После разборки все элементы промываются в растворителе или любом другом жидкостном составе для промывки замасленных деталей
12. После разборки все элементы промываются в растворителе или любом другом жидкостном составе для промывки замасленных деталей.
При использовании ремкомплекта лучше заменить все элементы, а не отдельные детали. Сборка производится в обратном порядке.
