Замена ремня ГРМ Лада Гранта

Где и как подобрать качественную запчасть

Широкий ассортимент продукции, недостаточная информированность владельцев, мошенничество продавцов — далеко не полный перечень факторов, способных ввести в заблуждение малоопытного владельца.

С минимизации возможных рисков, предотвращения покупки некачественного товара настоятельно рекомендуем пользоваться услугами проверенных поставщиков, официальных представительств, дилеров. В меньшей степени покупать комплектующие у непроверенных продавцов, детали по необоснованно заниженным ценам.

Возьмите за правило сверять каталожные артикулы, поисковые индексы запчасти с фактическими данными, указанными в инструкции по эксплуатации вашим автомобилем.</a

Название / марка / артикул	Цена (руб.)
21116-1006040-00	от 1600
GATES K015670XS	от 1800
БРТ 211161006040	от 2000
CONTITECH 21901041020	от 2000 >

Процедура замены

Многие владельцы этого автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют её своими руками. Ничего сверхсложного в этой процедуре нет, нет надобности приобретать специальное оборудование или приспособления. Заменить зубчатый ремень можно в гараже самостоятельно. Потребуется приготовить набор гаечных ключей, монтажная лопатка, домкрат, подставку под кузов, противооткатные колодки, перчатки, ветошь. В качестве ключа для регулировки натяжного ролика подходят круглогубцы с загнутыми концами.

Замена ремня ГРМ на Лада Гранте выполняется в примерно такой последовательности:

1. Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные колодки.
2. Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
3. Работе будет мешать ремень привода генераторной установки, поэтому его снимают.
4. Теперь «5» номером шестигранника выворачивают четыре винта, которые крепят передний защитный кожух привода газораспределительного механизма.
5. Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Нельзя допускать попадания металлических опилок на датчик, они могут в дальнейшем исказить его показания.
6. Далее необходимо установит поршень первого цилиндра в положение верхней мёртвой точки.
7. Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого срывают колёсные болты правого переднего колеса, приподнимают кузов автомобильным домкратом.
8. Под кузов устанавливают подставку, колесо снимают, защитный щиток на брызговике.
9. Чтобы снять шкив коленчатого вала нужен помощник. Попросите его включить пятую передачу и сильно надавить педаль тормоза. Некоторые специалисты вставляют мощную отвёртку в люк на кожухе коробки передач между зубьев маховика.
10. Приложив некоторое усилие к головке «17» отворачивают болт, снимают шкив с коленвала.
11. Снова потребуется пятый номер шестигранника, которым нужно вывернуть три винта нижнего защитного кожуха механизма ГРМ, после этого можно снять защиту.
12. Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого подходит накидной ключ на «15». После этого ролик провернётся, ослабит натяжение приводного ремня, который легко снимается с зубчатых шестерён и достаётся из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя, чтобы не произошла встреча поршней с клапанами

Обычно замена ремня производится совместно с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Под роликом имеется регулировочная шайба, которую устанавливают обратно при сборке. При снятии помпы сливают некоторое количество антифриза в заранее подготовленную ёмкость. Установку нового ремня газораспределительного механизма проводят в обратном порядке

Обращаем внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и, защитном кожухе ГРМ

Установка меток

Это важная процедура при замене ремня газораспределительного механизма, поэтому отнестись к ней необходимо со всей серьёзностью. На этом моторе имеется четыре установочные метки в приводе ГРМ. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя находится на металлическом защитном кожухе. Ещё две метки находятся на маховике и кожухе коробки передач. Их хорошо будет видно при снятой резиновой заглушке. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мёртвой точке.

Проворачивают коленчатый вал ключом на «19» по часовой стрелке до того, как совпадут все метки механизма. Метка шкива распредвала в виде конусного углубления или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе. Метка на шкиве коленвала будет смотреть строго вертикально и совпадать с меткой на блоке цилиндров.

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно ещё раз проверяют положение установочных меток, если с ними всё в порядке, можно произвести натяжение привода. Для этого необходимо провернуть против часовой стрелки натяжной ролик до совпадения на нём меток. Одна метка в виде выреза имеется на наружной обойме, вторая на внутренней в виде выступа. Провернуть натяжной ролик можно специальным ключом, круглогубцами.

Методика испытаний

Тесты ремней на прочность проводились в испытательной лаборатории ПАО «НПО на разрывных машинах Р-10 и МР-05.

Тесты на морозостойкость и ресурсные испытания проводились в испытательной лаборатории НПО «Талис».

Испытание ремней газораспределительного механизма проходило по ТУ 38.1051912-90 «Ремни зубчатые с параболическим профилем зубьев для двигателей автомобилей ВАЗ». Фактор стандарта параболического профиля для ремней с профилем округлым в данном случае не является существенным, поскольку предназначены тестируемые ремни фактически для старого доброго «восьмерочного» двигателя, а значит, и усилия, передаваемые ремнем ГРМ, остались на том же уровне.

Первым испытанием стала проверка на стойкость ремней к изгибу. При этом испытании применяется гладкий шкив диаметром 50 мм. Один ремень каждого вида проходит процедуру искусственного старения, которое осуществляется следующим образом: ремень помещается в термокамеру с температурой 120 градусов и выдерживается 70 часов. Другой ремень замораживается вместе со шкивом при температуре –45 градусов в течение 24 часов.

После ремни вынимаются, и их перегибают по гладкому шкиву зубьями наружу на 180 градусов. В зоне перегиба не допускаются разрывы и трещины. Замороженный ремень перегибается на ранее охлажденном вместе с ремнем шкиве.

Этот тест выдержали все ремни.

На следующем этапе мы проверяли прочностные качества ремней.

Сначала провели испытания ремней на усилие разрыва. По нормативу минимальная прочность при разрыве ремня должна составлять не менее 8 кН/см у нового ремня и 7 кН/см у ремня, прошедшего искусственное старение. Таким образом, при ширине ремня 17 мм минимальное усилие разрыва должно быть не менее 13 600 Н, а для искусственно состаренных — не менее 11 900 Н.

Это испытание проводится следующим образом: ремни устанавливают зубьями наружу на гладкие цилиндрические шкивы и растягивают со скоростью 50±15 мм/мин до разрыва на разрывной машине Р-10.

Результаты испытаний на усилие разрыва приведены в Таблице 1.

Как видно из результатов теста, все ремни имеют хороший запас прочности корда (от 1,43 до 1,8 до старения и от 1,68 до 2,1 после старения). Самый прочный корд оказался у ремней Continental CT 1164: он может выдерживать нагрузки до 2,5 тонн.

Но в ремне прочность корда — не самый главный показатель. Поэтому в качестве второго прочностного теста была проведена проверка сопротивления зуба на отрыв новых ремней и искусственно состаренных. Этот показатель должен быть не менее 92 кгс на каждый сантиметр ширины ремня — как нового, так и состаренного. Зная, что ширина испытуемых ремней составляет 17 мм, получаем усилие 156,4 кгс.

Данное испытание проводится с использованием специального приспособления, у которого есть зубчатый шкив с соответствующим испытуемому ремню профилем зуба. В приспособление заложена калибровочная пружина, которая прижимает ремень через металлическую пластину к зубчатому шкиву с требуемым усилием, в нашем случае это 119 Н. Ремень разрезается, один конец устанавливается в приспособление таким образом, чтобы пятый зуб от верха разрезанного ремня попал в гнездо шкива. Нижний конец фиксируется в зажиме, и разрывная машина МР-05 тянет за него вниз.

Результаты данной проверки показаны в Таблице 2.

На новых ремнях среза зубьев не произошло: резина еще пластична, зуб просто деформируется и перескакивает. А вот у состаренных ремней на их «окрепших» зубьях происходит срез зуба — так и случилось у Continental CT 1164 и Trialli GD 790; у Gates 5670XS произошла деформация зуба, и он перескочил. По результатам теста видно, что все ремни имеют хороший запас прочности от среза (от 1,95 до 2,43 до старения и от 2,1 до 2,51 после старения). Самым устойчивым к срезу зуба оказался ремень ГРМ фирмы Trialli.

Некоторым может показаться странным повышение прочности после искусственного старения. Это объясняется свойствами теплостойких каучуков, которые используются для изготовления ремней: при длительном нагреве происходит укрепление их внутренних связей.

По статистике замена роликов натяжения ремня ГРМ происходит чаще, чем замена самого ремня. Поэтому стоит периодически слушать, не появился ли шум от роликов, ведь вышедший из строя ролик испортит ремень ГРМ, каким бы хорошим тот ни был, что может привести к дорогостоящему ремонту двигателя.

Оригиналы, аналоги, артикулы и цена

Технические характеристики привода: длина 1295 х число зубьев 136 х ширина 9.5 мм.

Перед покупкой запчастей уточните совместимость деталей с моделью вашего технического средства. Сверяйте каталожные артикулы по данным, указанным в руководстве по эксплуатации.

Когда меняем ремень не забываем выставить метки на коленвале, распредвале. Многие автолюбители пренебрегают данным правилом, вследствие чего двигатель не заводится, работает нестабильно, сбивается угол зажигания.

Какой ремень лучше: отечественный или зарубежный производитель. Российские аналоги по качеству не уступают импортным, поэтому переплачивать за название торговой марки не рационально. Окончательное решение принимает владелец технического средства, но прислушиваться к мнению специалистов необходимо.

Причини износа ремня приводных механизмов

• Длительность эксплуатации автомобиля без проведения промежуточной профилактики, диагностики;
• Установка неоригинальных деталей, низкого качества изготовления;
• Несоответствие длины, ширины, количества зубьев;
• Агрессивный стиль вождения, скоростные режимы;
• Критически высокие (низкие) температурные режимы, климатические особенности.

Признаки износа ремня

• Нестабильный запуск двигателя: чрезмерный износ или слабое натяжение приводят к нарушению в работе системы зажигания;
• Обильное количество дыма из выхлопной трубы из-за оплавления каталитического наполнителя;
• Появление сторонних звуков при работающем двигателе;
• Наличие маслянистых потеков по периметру приводного механизма;
• Трещины, порывы волокон на ремне, обрывы зубьев, прочие следы износа;
• Силовой агрегат не запускается, стартер вращается.

Последствия несвоевременной замены привода ГРМ

• Износ поршней, вкладышей коленвала, распредвала, клапанного механизма;
• Повышенный расход масла двигателем;
• Деформация шестерней, головки блока цилиндров (ГБЦ).

Замена ремня привода ГРМ

Пусть маховик двигателя был правильно установлен и зафиксирован (см. выше). Тогда ключом «на 17» или «на 19» (ДВС 11183) откручивают винт, удерживающий шкив привода генератора. Сам шкив и защитную шайбу затем снимают.

Шкив не должен мешать

Теперь нужно ослабить прижимную силу в натяжном ролике: 11186/21116 – используя «круглый» ключ «на 15», откручивают болт крепления на 2-3 оборота. Ролик «отпустит» ремень автоматически;

Автоматика сработает на ослабление11183 – ключом «на 17» нужно ослабить гайку крепления. Затем сам ролик вращают по часовой стрелке. Осталось выполнить замену: на место старого ремня ГРМ устанавливают новую деталь, и всё. Монтаж остальных деталей производят в обратном порядке.

Основная операция по замене

Чтобы повысить прижимную силу, внешний узел ролика вращают против часовой стрелки. Для двигателей 11186/21116 нужно выполнить дополнительное требование: две прямоугольные метки должны совпасть.

Обязательное требование для моторов 11186/21116

По завершению монтажа метки A-B и C-D тоже должны совпадать. Чертёж для них приводится выше.

Моменты затяжки

Чтобы выполнить монтаж правильно, нужен ключ с регулятором усилия. Значение на нём выставляют в зависимости от вида детали: • Винт крепления натяжного ролика (11186/21116) – 17-27 Н*м; • Крепёжная гайка ролика (11183) – 30–36 Н*м; • Крепёж шкива генератора – 105–110 Н*м. • Сначала на ролике настраивают натяжение, а затем производят затяжку крепежной гайки или болта. Детали из вазовского каталога Сразу рассмотрим список узлов и специнструмента ВАЗ: • Натяжной ролик для ДВС 11183 – 2108-1006120, гайка для него – 00001-0021647-21; • Ремень ГРМ (11183) – 2108-1006040-10; • Автоматический натяжной ролик – 21116-1006226; • Ремень ГРМ (11186/21116) – 21116-1006040; • Ключ для автоматического ролика – 67.7812.9573-01; • Ключ для ролика ВАЗ-11183 – 67.7834.9525. • Натяжной ролик семейства «2108» имеет две прорези на одной стороне. Эти прорези должны смотреть «вверх», то есть в сторону «от двигателя».

Натяжной ролик для мотора 11183

Прорези были сделаны под специнструмент. Он обозначается цифрами «67.7834.9525» (см. список). А для автоматических роликов ключ обозначается по-другому – «67.7812.9573». Как он выглядит, показано ниже.

Ролик-автомат тоже можно регулировать

Осталось перечислить, как обозначены крепёжные болтики, шайбы и так далее: • Три болтика для крышки ВАЗ-11183 – 00001-0009024-11, шайбы – 00001-0026406-01; • Крышка привода ГРМ (11183) – 21080-1006146-10; • Болтики от крышек ВАЗ-21116 – 2108-1003286-00, шайбы пружинные – 00001-0011977-73; • Верхняя крышка – 21116-1006226-00, нижняя крышка – 21116-1006218-00. Надеемся, вопросов здесь не возникнет.Импортные аналоги Для замены ремней «2108-1006040-10» подходят разные комплектующие: • GATES – 5521 или 5521XS; • BOSCH – 1 987 949 095; • DAYCO – 94089; • CONTITECH – CT527; • Finwhale – 2108-1006040. • Ремень ГРМ «21116-1006040» можно заменить другой деталью: • GATES – 5670XS; • CONTITECH – CT1164; • QUARTZ (Германия) – QZ-5670XS. Обычно выбор делают в пользу продукции GATES. Буквы «XS» в её каталоге означают «усиленный».

Оригинальный ремень ГРМ и подделка

Внимание! Комплектующие фирмы GATES (Англия) подделывают чаще всего! По фото можно понять, в чём состоит главное отличие. Остерегайтесь подделок

Замена роликов и ремня ГРМ: пошаговые действия

Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:

1. При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
2. После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
3. Теперь откроется доступ к защитным крышкам газораспределительного механизма.

Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:

1. Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.
2. Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.

3. Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.





















4. После того, как метки будут выставлены, не забудьте поставить рычаг переключения скоростей в нейтральное положение. Это нужно, для того чтобы отметки не сбились.

5. Проверка меток на зубчатке маховика. В верхней части маховика находится резиновая заглушка, которую следует снять с помощью отвёртки. Под заглушкой располагается венец маховика вместе с меткой, которая должна совпадать с треугольной отметкой в левой части.

6. Если планируется замена помпы, то на данном этапе нужно ослабить крепление 2-х шкивов распредвала. Ослабляется крепление, чтобы впоследствии избежать загибания клапанов при демонтированном ремне ГРМ. При этом болты ослабляются, но не снимаются.
7. Чтобы получить доступ к шкиву коленчатого вала, который находится в самом низу, нужно снять колесо или же повернуть его до упора в правую сторону.
8. Вывинчивается 5 болтов крепления брызговика, что нужно для получения доступа к шкиву коленвала.

9. Чтобы отвинтить болт крепления шкива коленчатого вала, требуется попросить помощника включить 5 передачу и нажать на педаль тормоза. В этом момент следует при помощи баллонного ключа или трещотки с головкой на 17 приложить усилие для вывинчивания болта. Для вывинчивания болта крепления шкива коленвала, необходимо вращать ключ против часовой стрелки.

10. За шкивом коленвала располагается упорная шайба, которую также нужно снять.

11. Далее ключом с головкой на «15» вывинчиваются болты крепления роликов: натяжителя и упорного.

12. После демонтажа роликов: натяжителя и упорного, можно снять ремень ГРМ.

13. Если нужно заменить помпу, то для этого демонтируется внутренний защитный кожух. Для этого снимаются шкивы распредвала, крепления которых были ослаблены ранее. После этого вывинчиваются три болта крепления держателя натяжного ролика генератора. Чтобы снять кожух, необходимо вывинтить еще 6 болтов крепления на «10», два из которых располагаются за шкивами распределительного вала. На фото ниже показано места расположения болтов, которые нужно выкрутить, чтобы снять кожух. Это делается только тогда, когда требуется замена помпы.

14. Снимается внутренний кожух.

15. Чтобы снять помпу, нужно вывинтить 3 болта крепления. Для вывинчивания болтов понадобится шестигранник на «5». Теперь снимается помпа, только предварительно не забудьте слить ОЖ.

16. Устанавливать снятые элементы следует в порядке обратном снятию. Перед монтажом помпы, нужно установить прокладку, предварительно смазав стойким к высоким температурам герметиком. При затягивании болтов крепления помпы не прилагайте больших усилий, чтобы не сорвать резьбу.
17. Устанавливаются новые ролики (натяжителя и упорного). Ролик натяжителя не затягивается, так как с его помощью будет выполняться регулировка. Устанавливаются на место шкивы распредвала, и в завершении шкив коленвала.
18. Надевается новый ремень. Для этого нужно изначально надеть его на шкив коленвала, после этого на помпу, и в завершении на шкивы распредвала.

Переходим к проведению процедуры регулировки натяжения ременной передачи.

Как поменять своими руками?

Прежде чем самому сменить ремень ГРМ, необходимо изучить схему газораспределительного механизма, запастись необходимыми инструментами, а также представлять себе порядок работ в виде последовательности действий.

Перед заменой изучить схему ГРМ

Существуют различия между модификациями ВАЗ 2112, но основной алгоритм примерно одинаков для всех модификаций. Этот алгоритм может применяться и на автомобилях ВАЗ других модификаций, например, 2110. Необходимо иметь хорошее руководство, поэтапно разъясняющее ход работ. И если есть хотя бы небольшой опыт обслуживания и мелкого ремонта автомобиля — спокойно проводим обслуживание ГРМ своими руками и меняем необходимые детали.

Инструменты и материалы

Набор основных инструментов небольшой:

• торцевые головки на 10, 15 и 17;
• накидной или рожковый ключ на 17;
• большая плоская отвёртка;
• ключ для ролика натяжителя (если на авто установлен ГУР).

Из материалов нужен новый ремень ГРМ.

Пошаговая инструкция

1. Работа начинается со снятия клеммы «минус» аккумуляторной батареи.
2. Головкой на 10 отвинчиваются шесть болтов и снимается крышка газораспределительного механизма.
3. Отключается фишка датчика коленвала.
4. Откручивается крепление датчика коленвала. Затем необходимо снять датчик.
5. Отверстие датчика необходимо совместить с тем местом шкива, где отсутствуют зубцы. Это сделано для того, чтобы датчик коленвала мог обнаружить ВМТ (верхнюю мёртвую точку). Кроме того, участок без зубцов используется для блокировки шкива. После совмещения в отверстие датчика нужно поставить шестигранник на 12, и зафиксировать шкив.
6. При заблокированном шкиве откручивается гайка генератора.
7. Ослабляется болт ролика натяжения ремня. После этого ремень снимается. Зачастую во время этой операции меняются также натяжной и опорный ролики, и помпа.
8. Установка нового ремня ГРМ. Правильно установить эту деталь можно двумя способами. Первый: одеть ремень при снятом натяжном ролике. Натяжка регулируется после установки ролика. Второй: ставить ремень, прокручивая шкив распределительного вала выпускных клапанов при помощи ключа на 17.
9. Далее необходимо натянуть ремень ГРМ при помощи регулировочного болта. Он вращается при помощи ключа на 10. Вращение по часовой стрелке усиливает натяжение, против — ослабляет.

Замена ремня на машине с ГУР

Если на машине установлен гидроусилитель руля. то процедура замены ремня ГРМ имеет некоторые отличия. Перед началом работ необходимо снять бачок гидроусилителя, поскольку он перекрывает доступ к ГРМ.

Кроме того, в машинах с ГУР нет регулировочного болта. Натягивается ремень при помощи натяжного ролика и специального ключа. Если такой ключ отсутствует, можно использовать самодельное приспособление из двух гвоздей и отвёртки. В процессе работы необходимо проверять степень натяжения ремня, и, в случае необходимости, подтянуть его. В заключение нужно затянуть гайку натяжного ролика.

Особенности выставления меток

Прежде чем натягивать ремень и закручивать болты, необходимо проверить положение меток. Если метки выставлены неправильно, это в лучшем случае будет проявляться в снижении мощности и тяговых характеристик двигателя. В худшем случае, в тех двигателях, где возможен загиб клапанов, он может произойти даже при вполне работоспособном ремне ГРМ.

Для того чтобы избежать этих проблем, необходимо соблюдать порядок выставления меток:

1. После установки ремня ГРМ, но до его натяжки совмещаются метки на шкиве коленвала и корпусе масляного насоса.
2. Выставляются метки на шкивах распредвалов впускных и выпускных клапанов.
3. Ремень натягивается, гайка натяжного ролика закручивается.
4. Коленчатый вал прокручивается на два оборота. Если после этой проверки положение меток осталось прежним, можно устанавливать на место датчик коленчатого вала, подключать разъём питания и ставить на место крышку газораспределительного механизма. Замена ремня ГРМ ВАЗ 2112 завершена.

Этапы замены ремня ГРМ можно посмотреть на фото ниже.

Блокирование шкива коленвала

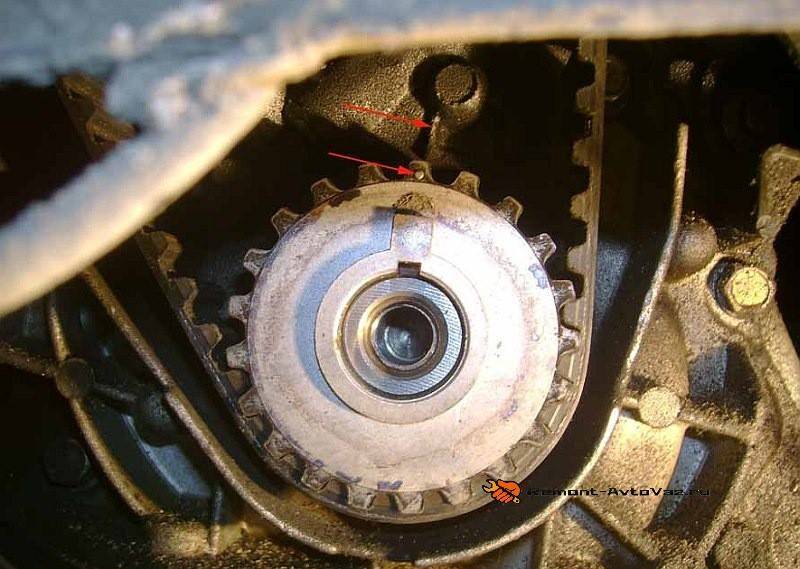

Выставление меток на коленвале

Выставление меток на шкивах клапанов

Интервал замены ремня ГРМ на Лада Гранта

Для исключения преждевременного обрыва приводного ремня ГРМ менять его следует согласно регламенту – один раз на 75 тыс. км пробега, однако визуально контролировать состояние ременной передачи лучше гораздо чаще и не реже пробега в 15 тыс. км, иначе может случиться непоправимое.

Как уже было сказано выше, не загибает клапана только у двигателя 11183-50, в остальных же случаях, избежать серьезной поломки из-за обрыва изношенного, или некорректно установленного ремня, и последующего дорогостоящего ремонта точно не получится. Именно по этой причине многие специалисты рекомендуют менять ременной привод ГРМ гораздо раньше регламентируемых производителем сроков.

Замена ремня ГРМ на 16-ти клапанном моторе. Особенности процесса

Процесс замены ремня ГРМ на Гранте 16 клапанов мало чем отличается от аналогичного процесса на 8-ми клапанном. Но есть и некоторые отличия, которые состоят в том, что 2 распредвала имеют другие метки и выставляются они несколько иначе.

Помимо этого, замена ремня ГРМ Гранты 16 клапанов автомат усложнена тем, что для проведения этих работ необходимо снять стартер, который закрывает доступ к маховику. Размер ремня ГРМ Лада Гранта с 16-ти клапанным мотором – 137 зубьев при ширине 22 мм. Демонтаж стартера на Ладе Гранта Произвести снятие стартера несложно. Для этого достаточно произвести следующие действия:

• Отсоединить от стартера пластиковые разъемы
• Открутить гайку, которая держит силовую клемму. Для этого используется ключ на 13
• Тем же ключом выкрутить 3 болта, которые крепят стартер к кронштейну
• Придерживая корпус стартера, аккуратно отсоединить его.

После снятия этого элемента можно приступать к замене ремня ГРМ. Как выставить метки на Гранте с 16-ти клапанным мотором Так как 16-ти клапанная машина имеет 2 распредвала, метки на каждом из них должны совпадать с выемками на верхней части крышки ГРМ, а также с маховиком двигателя. Прокрутив коленчатый вал вправо до совпадения этих меток, распредвалы нужно зафиксировать. Для этой цели прекрасно подойдет небольшой брус мягкой древесины или резиновый упругий кусок.

После того как метки совпали, маховик фиксируется таким же образом, как и на 8-ми клапанных моделях.

В моторе с двумя распределительными валами кроме натяжителя ремня ГРМ Гранта, имеется также опорный ролик. Он выполняет функцию дополнительной стабилизации ремня, регулировки его правильного положения по отношению к другим деталям и лучшего функционирования всей ременной передачи. Как и натяжной ролик, его нужно проверить на наличие дефектов и при необходимости заменить новым.

Натяжка ремня

Как натянуть ремень ГРМ на Гранте с 16 клапанами? Процесс особо не отличается от замены ремня на Лада Гранта 8-ми клапанной. Начинать нужно с нижнего шкива (коленвала). Потом обвести шкив генератора и помпы, правильно расположив деталь по роликам, а после – надеть ее на шкивы распределительных валов.

Замена ремня ГРМ на 16-клапанных ДВС Лада Гранта

Рассмотрим замену ремня ГРМ на таких агрегатах подробнее.

Начинать следует с обесточивания бортовой сети – со снятия клемм с АКБ.
Далее демонтируется сам ремень – когда коленчатый и распределительные валы находятся в положении ВМТ. Для этого – после фиксации маховика отверткой, ремень ослабляется проворачиванием натяжного ролика и снимается со шкива.
Замена ремня происходит синхронно с заменой обоих роликов.
Во время монтажа, новый ремень необходимо тянуть за обе его стороны, заводя заднюю за натяжной, а переднюю – за опорный, ролики.
Далее ремень надевается на шкивы обеих распредвалов.

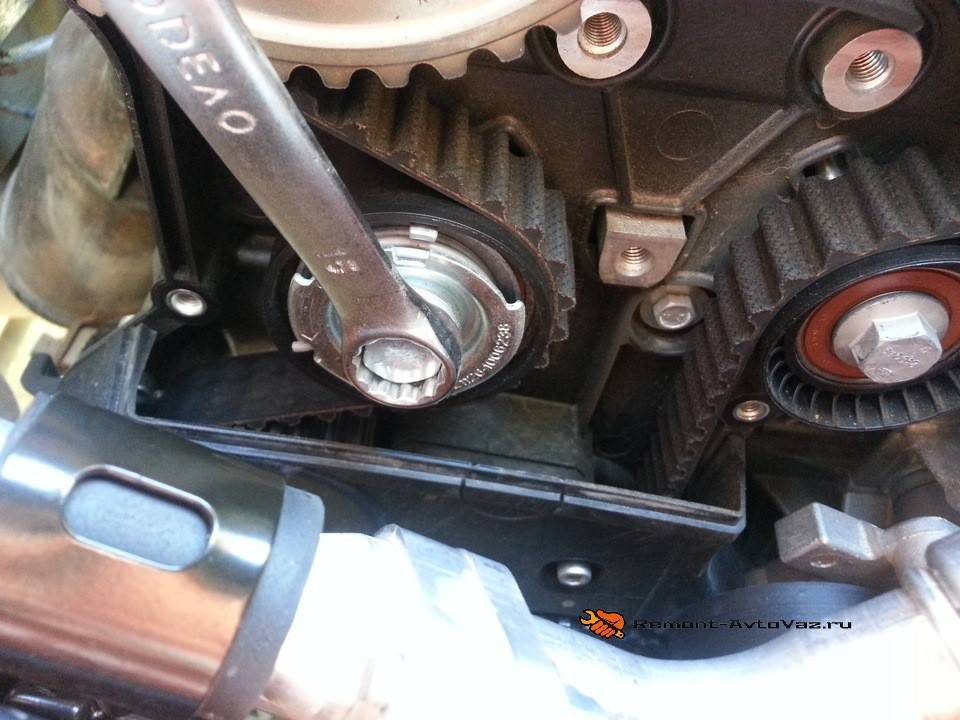

Натяжение ремня необходимо проводить с одновременным проворачиванием натяжного ролика (против часовой стрелки)

Вырез первой наружной обоймы должен совпадать с выступом второй внутренней втулки.
После затягивания болта крепления и проворота коленвала на два оборота (по часовой стрелке), важно проверить совмещение меток на валах.

Более подробную процедуру монтажа ремня на 16-клапанном агрегате можно просмотреть в видео.

Многим знаком еще один способ замены ременного привода ГРМ – когда не требуется практически никакого инструмента. Однако, применяться такой метод может лишь тогда, когда нет нужды в замене роликов.

Суть этого нехитрого процесса заключается в том, что при помощи обычного ножа срезается, а затем и полностью снимается, половина изношенного ремня. Далее, при монтаже нового ремня ГРМ на шкивы коленчатого вала, постепенно удаляется вторая половина изношенной ременной передачи.

Осмотр и признаки износа

Производитель рекомендует каждые 20 тысяч километров проводить визуальный осмотр ремня, несмотря на то, что заявленный эксплуатационный ресурс оригинальной детали – 75 тысяч километров.

Ремень осматривается на холодном моторе, для чего предварительно демонтируется крышка механизма газораспределения. Если при осмотре мешает бачок с жидкостью для омывания стекол, его также лучше снять.

И бачок, и крышка зафиксированы простыми болтами, так что с демонтажем проблем не возникнет.

Чтобы точно определить состояние ремня, нужно также снять правое переднее колесо и арку, защищающую от брызг.

При помощи головки на 17 коленчатый вал вращается вправо, держаться нужно за мощный болт, фиксирующий приводной шкив вспомогательных элементов.

Признаки, указывающие на необходимость срочной замены, выглядят следующим образом:

Пример HTML-страницы

• расслоение
  материала;
• формирование
  продольных и поперечных разрывов, трещин, выпуклых участков;
• надломы
  в области зубцов;
• следы
  нагара и плавления материала на обратной стороне ремня;
• взлохмаченный
  материал в области торцов.

Обращаем внимание, что поводом для замены является наличие даже одного признака. Отдельно упомянем присутствие на детали масляных пятен

Даже если она выглядит нормально, ее лучше поменять, так как масло разрушает материал

Отдельно упомянем присутствие на детали масляных пятен. Даже если она выглядит нормально, ее лучше поменять, так как масло разрушает материал.

Проверка состояния и натяжки

Как уже отмечено, что бы обрыв ремня не привел к серьезным проблемам, периодически необходимо проверять его состояние и натяжку.

Проверка состояния ремня выполняется достаточно просто и можно ее сделать самому.

Для этого необходимо открутить и снять защитные крышки привода, выдомкратить переднее правое колесо, включить повышенную передачу и покрутить колесо.

Включенная передача обеспечит через КПП вращение коленчатого вала и привода ГРМ.

При вращении необходимо внимательно осмотреть ремень. Если на нем замечены какие-либо дефекты или следы износа – вырванные зубья, отслоение резины от нитей, трещины, значительные потертости, то ремень необходимо менять независимо от пробега.

Дополнительно во время проверки состояния привода следует оценить и его натяжку.

Хоть на Гранта и применяется ролик с автоматической натяжкой, но уповать на то, что он работает нормально нельзя и лучше все же проверить натяжку, тем более выполняется она очень просто.

Ремень необходимо взять двумя пальцами посредине участка, противоположного натяжному ролику, то есть на пролете между шкивами валов и повернуть его по часовой стрелке.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как распознать неисправность турбокомпрессора?

При этом если даже при значительном усилии его невозможно скрутить на угол больше 90 град, то ремень натянут нормально. Если же он скручивается на больший угол, то необходимо отрегулировать его натяжку.
