Выставление ремня ГРМ своими руками

Замена ремня ГРМ своими руками

Схема замены приводного ремня — не самый сложный процесс, который можно выполнить самостоятельно в целях экономии денежных средств. Владельцу авто не нужно обладать специальными знаниями — достаточно ознакомиться с инструкцией по эксплуатации машины.

Меняем ремень

Для замены ремня ГРМ или полного комплекта механизма понадобятся следующие инструменты:

Открытый механизм ГРМ после снятия всех деталей впечатляет

После выкручивания болтов снимается натяжной ролик

Фиксируют коленвал в одном положении

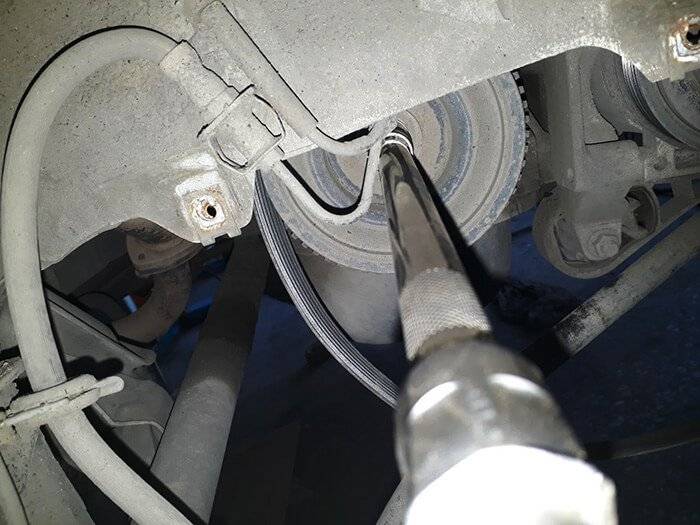

При помощи отвертки происходит снятие блока шкива коленвала

После коленвала происходит снятие старого ремня ГРМ

Видео: как снять ленту ГРМ

Как выставить метки

Выставление меток механизма газораспределения зачастую проводится с использованием специального средства, фиксаторов — кондукторов, к которым прибегают в случае, если старый ремень был неправильно надет либо проворачивается фазорегулятор. Они позволяют зафиксировать коленвал в одном положении и устранить его прокручивание.

Специальные кондукторы выставляют метки на ГРМ

При использовании подобных помощников метки ГРМ выставляются следующим образом:

Видео: зачем обрабатывать деталь и выставлять метки при помощи кондукторов

Однако кондукторы не являются обязательным приспособлением для выставления меток ГРМ — сделать это можно и без них. Достаточно запастись ключами на 17 и 19. Более подробно процесс выставления меток механизма можно рассмотреть на примере автомобиля ВАЗ 2109:

Видео: выставление меток запчасти

Инструкция: как правильно ставить ремень ГРМ

Натяжение ремня ГРМ — один из важных параметров, влияющих на работоспособность двигателя автомобиля. Перетяжка детали может стать причиной быстрого износа подшипников, натяжного ролика и водяной помпы. Слабая натяжка может спровоцировать нарушения фаз газораспределения и перескок зубьев ремня.

Уровень натяжения ремня регулируется при помощи натяжного ролика — его проворачивают вокруг эксцентрической оси.

Чтобы натянуть ремень ГРМ, понадобятся следующие инструменты:

Процесс натяжения ремня ГРМ или как заставить его «меняться»:

Видео: натяжение ремня ГРМ

В норме натяжение ремня механизма газораспределения должно быть таким, чтобы деталь прогибалась на 5,4 мм при воздействии на неё усилия в 100 Н. Проверяется натяжение ремня только на холодном двигателе.

Как заменить и натянуть ГРМ без специальных инструментов

Натяжка ремня газораспределительного механизма осуществляется с использованием специальных инструментов. Однако если их нет под рукой, можно воспользоваться отвёрткой и двумя гвоздями либо свёрлами, между которыми отвёртка и размещается. Аналогичным образом можно применить столовую вилку — у неё обламываются два зубца в центре, а оставшиеся загибаются под нужным углом.

Для проверки натяжения ремня ГРМ используется специальный инструмент

Проверить натяжение ремня без специального инструмента можно несколькими способами:

Перетянутый ремень механизма во время эксплуатации авто будет неприятно визжать, при этом срок эксплуатации самой детали, натяжных роликов и подшипников помпы значительно сократится.

Видео: проверка натяжения установленного ГРМ

Как поставить новую помпу, поменять натяжные ролики и сальники

Водяной насос отличается более длительным сроком жизни, чем лента ГРМ, поэтому специалисты советуют его менять одновременно с каждым вторым ремнём. Отдельно помпу менять нецелесообразно, поскольку путь к ней аналогичен пути к ремню ГРМ, и лишний раз перебирать половину подкапотного пространства не хочется.

Аналогичная ситуация и с сальниками: меняются по мере износа и выхода из строя — к примеру, если появляются протечки моторного масла.

А вот с натяжными роликами ситуация диаметрально противоположная: поменять их можно в обязательном порядке одновременно с ремнём ГРМ.

Обрабатывают ролики и ремень после установки специальными смазками, чтобы устранить износ. Неплохим составом считается литол, однако, специалисты рекомендуют использовать специальные силиконовые смазки.

Снимаем старый ремень ГРМ

Порядок выполнения работ

1.Машину устанавливаем на горизонтально ровной площадке, фиксируем ее стояночным тормозом.

2.В моторном отсеке необходимо снять защитную пластиковую крышку ГРМ. Для этого отворачиваем 3 болта ее крепления (ключ на 10).

3.Баллонным ключом слегка откручиваем болты крепления диска переднего правого колеса.

4.Приподнимаем домкратом кузов автомобиля возле правого переднего колеса. Полностью выкручиваем болты, крепящие диск, демонтируем колесо.

5.Откручиваем два болта, крепящие защитный кожух (защиту двигателя) в районе правого переднего колеса.

6.Отгибаем защитный кожух.

7.Ослабляем натяжение ремня генератора, откручивая гайки натяжителя (ключи на 10 и на 13).

8.Смещаем генератор в сторону шкива коленвала.

9.Демонтируем ремень генератора.

10.Теперь нужно демонтировать шкив коленвала. Его крепит болт на 19. Очень часто открутить его достаточно проблематично, так как сам шкив необходимо зафиксировать. В карбюраторных двигателях он имеет отверстия, расположенные по окружности. Здесь проще вставить в одно из отверстий отвертку или ключ, и таким образом его обездвижить. В инжекторных моторах таких отверстий нет, поэтому зафиксировать коленвал можно, либо обездвижив маховик, вставив отвертку между его зубьев и корпусом картера сцепления, либо же уперев ключ (изогнутый торцевой) в правую рулевую тягу, как показано на фото, и провернуть коленвал при помощи стартера.

11.Выкручиваем болт, снимаем приводной шкив генератора, вкручиваем болт обратно.

12.Снимаем ремень привода ГРМ.

13.Отпускаем гайку ролика натяжителя (ключ на 13).

14.Демонтируем ролик натяжителя, а на его место устанавливаем новый, не затягивая гайку его крепления.

15.Теперь необходимо выставить распредвал и коленвал по меткам. Чтобы это осуществить, берем ключ на 17, накидываем его на болт фиксации шестерни распредвала и вращаем его, пока метка на ней не совпадет с выступом на внутренней защитной (металлической) крышке ремня. Далее, этим же ключом, накинутым на болт крепления шкива коленвала, вращаем коленвал до совпадения меток на шестерне привода ГРМ (высверленная воронка) и на корпусе двигателя (отлитый выступ).

16.Дополнительно не помешает убедиться и в соответствии положения маховика. Метка на нем должна совпадать с выемкой на корпусе картера сцепления.

17.Если все в порядке, переходим к установке.

Почему и когда нужно менять ремень газораспределительного механизма

Как известно, в основе ГРМ лежит распределительный вал, который расположен в ГБЦ и толкает впускные/выпускные клапаны. В движение распредвал приводится от коленвала посредством приводного ремня. Своевременное открытие и закрытие клапанов должно осуществляться в строго установленном порядке и в соответствии с тактами работы двигателя.

Другими словами, на такте впуска должен открываться впускной клапан, благодаря чему в цилиндры попадает воздух или топливно-воздушная смесь (в зависимости от типа двигателя). Далее происходит сжатие смеси (поршень движется в ВМТ), в этот момент все клапаны закрыты. После поджига топливного заряда и отдачи полезной энергии поршню открывается выпускной клапан для удаления отработавших газов из цилиндра двигателя. Так осуществляется процесс газораспределения.

Становится понятно, что любые неисправности привода распредвала приведут к нарушению газообмена в цилиндрах, в результате чего работа двигателя будет нарушена. Что касается ремня ГРМ, данный элемент представляет собой резинотехническое изделие, которое со временем растягивается, растрескивается и т.д. Проскальзывание ремня приводит к тому, что клапана перестают открываться в четко заданный момент по отношению к тактам работы мотора. Более того, для многих двигателей особенно опасен обрыв ремня ГРМ. Дело в том, что если ремень оборвало, тогда механизм газораспределения останавливается, клапана попросту не успевают закрыться до момента подъема поршня, происходит удар, после которого обычно гнет клапана, возникают дефекты на самом поршне и т.д. В подобных случаях силовой агрегат необходимо ремонтировать, а сам ремонт потребует серьезных финансовых расходов.

Вполне очевидно, что с учетом данных особенностей ремень ГРМ имеет ограниченный срок службы. Указанный элемент нужно менять как по пробегу, так и по времени. В первом случае производители не рекомендуют превышать отметку в 60 тыс. пройденных километров или 4 года (в зависимости от того, что наступит раньше). Далее опытные водители предпочитают осуществлять последующую замену уже через 45-50 тыс. км, так как качество первого ремня, установленного на заводе, обычно лучше аналогов или даже оригинальных изделий.

Также следует учитывать и ряд факторов, которые могут существенно сократить срок службы любого ремня. Например, попадание моторного масла на ремень ГРМ в результате течей переднего сальника коленвала способно быстро привести в негодность указанный элемент привода распредвала. Проблемы с натяжным роликом, заклинивание помпы и другие неисправности являются теми причинами, по которым ремень рвется или быстро изнашивается.

Рекомендуем также прочить статью о том, как заменить передний или задний сальник коленвала, если он течет. Из этой статьи вы узнаете о способах обнаружения течи, а также об особенностях замены сальников.

Если заметны признаки износа ремня ГРМ или подходит срок его плановой замены, тогда мало просто установить новый элемент. Во время замены следует правильно выставить ремень. Для замены и выставления необходимо подготовить инструменты, также желательно обслуживать автомобиль на подъемнике или в гараже со смотровой ямой. Минимальным набором для данной операции можно считать домкрат, отвертки, ключи гаечные и накидные, торцевой ключ, желательно наличие воротка с накидной головкой и т.д.

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно

Согласование углов взаиморасположения распредвала (РВ) и коленвала (КВ) производится путем совмещения отметок на звездочках с отливами на корпусах двигателя. Последних – два: один расположен на передней алюминиевой крышке (длинная черточка), второй – на постели РВ. Однозначность относительного расположения «маяков» важна на протяжении всей операции смены цепочки.

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

  • Пометка на шкиве КВ, совпадающая с длинной черточкой на передней крышке, означает достижение поршнями 1 и 4 цилиндров ВМТ.
  • Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в 4 цилиндре – здесь происходит такт сжатия.

К сведению. Нумерация «горшков» начинается со стороны радиатора.

При совпадающих отметках бегунок распределителя зажигания обращен в сторону 4 цилиндра, а клапана последнего закрыты. По аналогии с настройкой сцепления на «классике», однозначность взаимного расположения коленчатого и распределительного валов служит базой для проведения регулировки зазоров в клапанном механизме, процедуры выставления зажигания.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

После выполнения базового требования можно приступать к демонтажу шкива КВ, передней крышки, отпускать и удалять натяжитель, снимать успокоитель. Далее следует процедура корректировки пометок на РВ. Методика, как выставить метки ГРМ на ВАЗ 2106, заключается в выполнении таких пунктов:

  • Снять звезду распределительного вала, удалить все остальные шестерни и ограничитель цепи.
  • Вынуть цепочку.
  • Поставить звездочку «распреда» обратно (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой.
  • Провернуть распредвал до совпадения отметок на звезде и постели.
  • Зафиксировав звездочку отверткой, отвернуть болт и снять ее.
  • Установить новые цепку, звезды, башмак натяжителя и пластину успокоителя.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

Как одеть цепь

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:

  • Одеть на вал.
  • Посмотреть на относительное расположение засверловки и прилива.
  • Снять.
  • Передвинуть на один зуб в нужную сторону.

Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.

Ремень ГРМ ВАЗ 2114 8 клапанов: функции, расположение и признаки неисправностей

Итак, ремень находится под защитным чехлом со стороны шкива коленвала. Сам ремень кольцевой конструкции, выполнен из армированной резины, имеет внутреннюю зубчатую структуру, чтобы зубья на шкиве коленвала и шестерне ГРМ могли входить в зацепление с ремнем.

Входя в зацепление с коленчатым и распределительным валами зубчатой стороной, ремень обеспечивает синхронность вращения валов, а своей гладкой стороной приводит в движение вал водяной помпы системы охлаждения ДВС. Нужная натяжка ремня ГРМ поддерживается натяжным роликом.

Если ремень ГРМ порвался либо сместился/слетел или перескочил, ДВС автомобиля глохнет или работает крайне нестабильно. Возможные признаки неисправностей ремня ГРМ:

  • глохнет двигатель;
  • автомобиль не заводится;
  • загорается «ошибка датчика фаз» — выход из строя ремня ГРМ (смещение либо сползание ремня).

Важно понимать, подвергаясь постоянному износу и разным нагрузкам (в том числе и температурным), ремень ГРМ 2114 может выйти из строя раньше положенного срока

По этой причине важно обращать внимание на признаки проблем с данным элементом.. Например, ремень ГРМ на ВАЗ 2114 «жует». Причин того что ремень ГРМ «жует», может быть несколько

Это  или механическое повреждение  на зубчиках коленвала или шкива, провисание ремня, смещение осей ролика помпы и натяжного ролика и т.д

Причин того что ремень ГРМ «жует», может быть несколько. Это  или механическое повреждение  на зубчиках коленвала или шкива, провисание ремня, смещение осей ролика помпы и натяжного ролика и т.д

Например, ремень ГРМ на ВАЗ 2114 «жует». Причин того что ремень ГРМ «жует», может быть несколько. Это  или механическое повреждение  на зубчиках коленвала или шкива, провисание ремня, смещение осей ролика помпы и натяжного ролика и т.д.

Еще одной такой причиной  может быть сползание или смещение ремня в сторону относительно его рабочего положения. Это может привести к повреждению  конструкции ремня ГРМ (соприкосновения об металлические части, стирание об ребро натяжного ролика) и, соответственно, нарушению работы двигателя автомобиля.

Основными причинами смещения ремня могут быть:

  • заводской дефект изделия (разная жесткость по ширине);
  • выход из строя подшипников водяной помпы (наличие люфта, отсутствие смазки, некачественная очистка посадочного места);
  • деформация крепежной шпильки натяжного ролика (неправильная затяжка или ошибки при замене элементов).

Какой ГРМ выбрать

Чтобы облегчить вам поиск ответа на вопросы, какой ремень выбрать или какой ремень подходит, мы подготовили таблицу подбора ремней ГРМ для разных марок и моделей автомобилей:

Марка/МодельКод оригинальныйКод аналог
Ремень ГРМ Рено
Ремень ГРМ Логан 7701477024130C17480R130C10178R K015662XS130C17529R
Ремень ГРМ Логан 2 130C17480R130C10178R K015662XS130C17529R
Ремень ГРМ Ларгус 130C17480R130C10178R K015662XS130C17529R
Ремень ГРМ Дастер 130C11551R7701477028130C13130R130C10178R130C17529R
Ремень ГРМ Рено Клио 77014697767701472726130C10178R130C17529R
Ремень ГРМ Сандеро 130C17480R130C10178R K015662XS130C17529R
Ремень ГРМ Сандеро 2130C17480RK015662XS
Ремень ГРМ Сандеро Степвей130C10178R130C17529R
Ремень ГРМ Сандеро Степвей 2130C10178R130C17529R
Ремень ГРМ Симбол7701477024
Ремень ГРМ Меган 77014697767701472726130C10178R130C17529R
Ремень ГРМ Меган 2 130284231R7701063999130C13130R130C13191RCT977
Ремень ГРМ Меган 3 130C13191R7701477028
Ремень ГРМ Форд
Ремень ГРМ Фокус 21672144VKMA04226
Ремень ГРМ Фокус 32045356 KTB764CT881K5VKMA04226530049510KD452.24
Ремень ГРМ Фьюжн 16721441672143
Ремень ГРМ Дэу
Ремень ГРМ Нексия 1987948226530 0332 105900270
Ремень ГРМ Опель
Ремень ГРМ Опель95516740
Ремень ГРМ Шевроле
Ремень ГРМ Лачетти 9318584593746917
Ремень ГРМ Круз95516740
Ремень ГРМ Хендай
Ремень ГРМ Акцент24312-26001
Ремень ГРМ Солярис24321-2B200
Ремень ГРМ Элантра24321-2B200
Ремень ГРМ Шкода
Ремень ГРМ Октавия06A198119D
Ремень ГРМ ФабияK035565XS
Ремень ГРМ Киа
Ремень ГРМ Рио24321-2B200
Ремень ГРМ Соул24321-2B200
Ремень ГРМ Сид24321-2B200

Варианты ремней ГРМ для ВАЗ

  • Ремень ГРМ ваз-2110, ваз-2112
  • Ремень ГРМ Приора
  • Ремень ГРМ Гранта
  • Ремень ГРМ ваз-2108, ваз-2109
  • Ремень ГРМ ваз-2105, ваз-2106, ваз-2107

Если вы не можете определиться, где купить ремень ГРМ в Волгограде, Волжском или другом городе области, – обращайтесь к нам, не ошибётесь.

Периодичность замены

Естественный износ, неправильная эксплуатация или другие причины приводят к выходу из строя ремня ГРМ и необходимости его замены. При этом доводить ситуацию до крайности не стоит: достаточно проводить регулярную диагностику и визуальную оценку детали. Подобная проверка поможет избежать обрыва в неподходящий момент.

Стёртости свидетельствуют о явном износе ремня ГРМ

Периодичность замены ремня ГРМ зависит от конкретной марки автомобиля и указывается в руководстве по эксплуатации транспорта. Несмотря на установленные автопроизводителями нормы, многие специалисты советуют менять запчасть каждые 50 тысяч километров пробега.

При покупке автомобиля с пробегом придётся самостоятельно проверить состояние ремня ГРМ — достаточно его визуального осмотра на предмет износа. Явными признаками износа считаются потёртости либо трещины на поверхности ремня. Однако наличие таких дефектов не означает, что ремень тут же выйдет из строя, поскольку внутри его имеется основа, состоящая из металлических прутьев. Благодаря им деталь выдерживает ударные нагрузки и сохраняет своё рабочее состояние на протяжении всего срока эксплуатации.

Растрескивание ремня ГРМ — ещё один явный признак его износа

Некоторые автомобили оснащаются ремнями ГРМ с усиленным металлическим кордом, что сказывается на их сроке эксплуатации, увеличивая его в среднем на 30%. Современные модели авто комплектуются ремнями из резины и металла, которые обладают ограниченным сроком годности.

Подобные детали нельзя ремонтировать — в случае выхода из строя их просто меняют. Решение о замене ремня принимают не только в случае его обрыва, но и в случае его провисания, растяжения или снижения плотности прилегания, что отрицательно сказывается на синхронной работе клапанов. В итоге это может привести к сбоям в функционировании всего автомобиля, основным признаком которого являются нарушения работы двигателя.

Видимые следы растяжения ремня, как и стёртости вместе с трещинами, говорят о том, что он износился

Практически всегда вместе с ремнём ГРМ меняют водяной насос, или помпу. На большинстве автомобилей данное устройство прекрасно справляется со своими обязанностями вплоть до смерти машины, однако, в некоторых ситуациях его необходимо менять раньше установленных сроков. По этой причине специалисты советуют менять помпу одновременно с ремнём ГРМ.

Водяная помпа — деталь, которую меняют вместе с ремнем

Как выбрать деталь

При выборе ремней ГРМ опираются на несколько основных критериев:

  • неизменность характеристик и свойств детали на протяжении всего эксплуатационного срока;
  • отсутствие деформации из-за растяжения;
  • отсутствие дефектов и явных следов разрушения.

Сегодня в автомобильных магазинах представлен широкий ассортимент ремней газораспределительного механизма, из-за чего многим автовладельцам тяжело определиться с выбором конкретной модели.

Наиболее качественными считаются изделия, произведённые в Европе. Объясняется это жёстким контролем качества изготовляемых на европейских заводах деталей: проверяется каждый этап производства начиная от выбора сырья и заканчивая проверкой уже готовой детали. По этой причине многие автовладельцы очень высоко ценят ремни механизма марки Gates.

Одни из самых качественных ремней ГРМ выпускаются под маркой Gates

Таблица: самые популярные марки ремней ГРМ по мнению отечественных автолюбителей

ПроизводительИнформация о производителе
DaycoКомпания из Италии, занимающаяся производством шарниров, приводных ремней и роликовых механизмов.
GatesОдин из лидеров рынка производства и реализации приводных ремней. Продукция под маркой этого производителя встречается не только в сфере автомобилестроения, но и в сельском хозяйстве, металлургии, в области компьютерных технологий. Компания располагается в Бельгии.
ContitechГруппа производителей, чья продукция устанавливается напрямую в новые автомобили при их сборке. Кроме того, компания занимается изготовлением механизмов пневмоподвесок, приводных систем, технических жидкостей и аксессуаров и деталей для салона авто. Немецкая фирма.
BoschСамая известная и старая немецкая компания, специализирующаяся на выпуске автомобильных деталей, строительной и садовой техники, электроинструментов и бытовой техники. Располагается компания в Герлингене, Германия.
LemforderМногие автолюбители знакомы с компанией под именем ZF. Производит подвески, приводы, трансмиссии и системы рулевого управления. Страна-производитель — Германия.
БалаковоОтечественный производитель резинотехнических изделий, специализирующийся на производстве различных бытовых деталей, минеральных и химический смесей. Располагается завод в городе Балаково. Выпускаемые им детали пользуются огромной популярностью среди отечественных автолюбителей.

При покупке ремней ГРМ желательно обращать внимание на несколько нюансов, которые помогут определить и понять, какая запчасть оригинальная, а какая поддельная. Более подробно рассмотреть можно на примере ремней марки Gates

Упаковка

Оригинальная упаковка ремня Gates не так проста для подделки

Оригинальная запчасть реализуется в плотной картонной коробке с качественно пропечатанным рисунком. В отличие от подделки, подлинная упаковка не такая мягкая, приятная на ощупь.

Зубчики ремня

Оригинальная лента Gates имеет чёткие надписи и ровные зубцы

Профиль зубцов ремня на оригинале ровный и одинаковый, по краям резины нет никаких следов неровной обрезки. Также стоит проверить оборотную сторону — на подделке обычно плохо пропечатываются надписи и цифры, маркировка выполнена не белым, а грязновато-жёлтым оттенком без указания страны-производителя.

Голограмма

Оригинальные упаковки, как правило, имеют голограммы

На оригинальной упаковке ремней Gates всегда в обязательном порядке присутствует голографический знак.

При покупке приводного ремня желательно приобретать сразу полный комплект ГРМ — его подделка более сложна и требовательна в исполнении. Стоит проверять, как выглядит упаковка и качество укладки составляющих — самого ремня и роликов к нему.

Внешние признаки необходимости смены ремня ГРМ

  • Изменения в цвете выхлопов. Обычно выхлоп в таком случае происходит чёрного цвета и сопровождается хлопками.
  • Неравномерная работа мотора или мотор не запускается. Ощущаются провалы в тяге и неуверенный запуск.
  • Дополнительный шум и лишние звуки во время включении движка.
  • Потресканный ГРМ вызывает характерные щелчки и тиканье внутри кожуха.
  • Наблюдается усиление звуков при увеличении оборотов мотора.
  • Побочная вибрация автотранспорта.

Если на ремень ГРМ попадет  грязь, масло и прочий элементы, потребуется замена ремня  ранее заявленного в инструкции срока. В случае обратного срок службы ремня значительно сокращается. Для начала при наличии, устраняются причины протечки охлаждающей жидкости.

Процедуры замены

Теперь перейдем к тому, как поменять ремень ГРМ. Замена детали состоит из трех основных этапов. Прежде всего, до детали потребуется добраться. После ослабляют натяжное устройство и лишь после этого устанавливают новый ремень. Однако обо всем по порядку.

Алгоритм действий следующий:

От аккумулятора отсоединяется отрицательный кабель. Если имеется, следует заранее побеспокоиться о наличии кода радиобезопасности – это поможет сэкономить время на перенастройку по завершении работ. Снимите ремень генератора. В зависимости от конкретного автомобиля доступ к ремню ГРМ может затруднять и поликлиновый ремень. Чтобы снять его, соответствующие гайки ослабляют, а при необходимости генератор отталкивают. Снимите все дополнительные принадлежности. На этом этапе потребуется демонтировать генератор, рулевое управление, компрессор кондиционера и прочие подобные детали, которые мешают получить доступ к кожуху ГРМ

Важно: фитинги снимать не следует, в большинстве случаев их можно просто сдвинуть, не теряя давления в системе. Если установлена крышка распределителя, ее также следует снять

Чаще всего для этого требуется раскрутить винты крепежа и разогнуть фиксаторы

Некоторые современные модели лишены этой детали, ее место занимает датчик положения коленвала и распредвала. В этом случае без руководства по ремонту двигателя конкретной модели не обойтись – процесс сильно разнится в зависимости от модели.

Выровняйте установочные метки (как выставить метки ГРМ, описано в руководстве по автомобилю). Для этого двигатель проворачивается, пока метка шкива не дойдет до отметки в 0 градусов на шкале синхронизации. Снимите крышку ремня ГРМ. Прежде всего, раскручиваются все крепежные винты и болты. Если имеются какие-либо детали, мешающие снятию, их потребуется дополнительно демонтировать. Здесь опять же придется обращаться к руководству, так как их наличие и процедура снятия варьируются в зависимости от модели автомобиля. Проверьте точность установки коленвала и распредвала по установочным меткам. На шкивах или звездочках чаще всего имеется специальная линия, которая выравнивается по меткам на вспомогательном вале, головке цилиндра или меткам на блоке. В случае порванного ремня ГРМ этот момент очень важен. Проверьте область ремня на наличие пятен масла. Если замечены какие-либо утечки, их требуется немедленно устранить.

Ослабление натяжного устройства

Для того чтобы снять старый ремень ГРМ, потребуется ослабить болты, которые фиксируют устройство, регулирующее натяжение болта. Выкручивать их полностью не имеет смысла – достаточно будет отвернуть натяжное устройство, после чего вновь завернуть болты и зафиксировать натяжитель.

Нелишним будет заодно проверить шкив натяжного устройства на износ. Визуальный осмотр включает проверку на наличие трещин и вмятин, после чего необходимо провернуть шкив.

Если в процессе будет слышен рокот или треск, значит, подшипники изношены или как минимум ослабли. В таком случае следует дополнительно установить новый шкив натяжителя.

Монтаж нового ремня ГРМ

Сама установка ремня ГРМ достаточно проста и вряд ли вызовет у кого-то сложности. Первым делом ремень следует снять со звездочек.

Если натяжитель был ослаблен, он сам с легкостью соскочит. Иногда ремень может застрять, но проблема решается, если подцепить его отверткой.

На втором этапе устанавливают новый ремень. Чаще всего в инструкции пользователя подробно написано, как натянуть ремень ГРМ. Точная процедура со всеми допусками варьируется в зависимости от марки авто

Особенно это важно для крепежного болта шкива коленвала, он обладает самым высоким моментом затяжки

Далее останется лишь произвести все процедуры в обратном порядке.

Самостоятельная замена грм Приора 16 клапанов

При установке ремня необходим внимательный и точный подход. При неправильной замене ремня происходит рассогласование в действиях вала и распредвалов. После чего поршни будут контактировать с клапанами головки блока. При изгибе ножек клапанов может пропасть компрессия. После чего предстоит смена клапанов и остальных механизмов.


нужно прокрутить каленвал

Если нужно в течение работы провернуть весь механизм ГРМ, то крутить всю систему можно только с помощью коленвала. При прокрутке распредвала вы можете повредить всю систему, так как ведущим в механизме является коленвал.


не надо прокручивать распредвал

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
