Меняем подшипник ступицы ВАЗ 2110 своими руками

Необходимый инструмент

Перед тем как приступить к работе, необходимо подготовить весь инструмент и собрать его в одном месте:

  • Специальный съёмник для демонтажа подшипника.
  • Вороток.
  • Головка на «30».
  • Ключи или накидные головки на «17» и «19».
  • Оправка для выбивания ступицы.
  • Новые ступичные подшипники.

Инструмент собран и готов к использованию

Подготовительные работы

Позаботьтесь о том, чтобы рабочее место было хорошо освещено, и лучше всего если оно будет на смотровой яме или подъёмнике. Потому, что только таким образом можно говорить о высоком удобстве при проведении подобных работ. Также не лишним будет ознакомиться с подробной схемой расположения подшипника на передней ступице ВАЗ-2112.

Благодаря такой иллюстрации, схема становится очень понятна.

Пошаговый порядок работ

Первым делом устанавливаем автомобиль в неподвижное состояние, ставим на ручной тормоз, и при желании устанавливаем противооткатные упоры. И пока автомобиль находится на поверхности, срываем все болты на передних колёсах.

Сорванные болты откручиваем, убираем в сторону. Снимаем колесо.

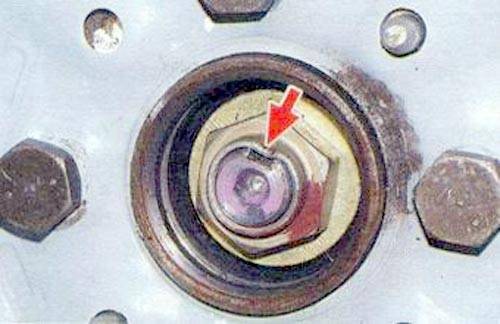

Далее, нам необходимо при помощи ключа на «30» отвернуть гайку ступицы

Обратите внимание, что во время её демонтажа, придётся нажать на педаль тормоза, а для этого нам потребуется помощник. Затем воспользовавшись отвёрткой отжимаем суппорта

Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков

Затем воспользовавшись отвёрткой отжимаем суппорта. Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков.

  1. Аккуратно выкручиваем тормозной диск от ступицы.
  2. Затем, производя несильные удары освобождаем ступицу.
  3. А затем и ШРУС от подшипника.

Замена ступичного подшипника

Затем, когда доступ к подшипнику ступицы полностью открыт, существует несколько способов по её замене.

Первый способ

В этом случае необходимо иметь специальный съёмник для демонтажа подшипника.

  1. Сначала необходимо позаботиться об удалении стопора.
  2. Воспользовавшись этим устройством, достаточно просто извлечь старый подшипник и установить на его место новый.
  3. После этого весь процесс сборки проводим в аналогичном порядке снятию.
  • К преимуществам этого способа можно отнести, то, что во время этих работ нет необходимости трогать болт развал-схождения колёс, следовательно, дополнительных работ вам не прибавится.
  • А к недостаткам подобного способа можно отметить неудобство во время проведения. Так как придётся изловчиться и принять крайне неудобную позу.

Второй способ

Для производства этих работ, необходимо произвести аккуратный демонтаж поворотного кулака и полностью снять ступицу.

  • Перейдя на верстак, производим замену подшипника ступицы.
  • Для этого демонтируем стопорное кольцо и выбиваем подшипник с посадочного места, либо выпрессовываем его.
  • Далее, установку производим в обратном порядке, предварительно очистив поверхность ступицы.

Совет! Перед тем, как приступить к демонтажу болтов развал-схождения, отметьте их положение при помощи маркера или мела. При этом метки должны обозначать текущее положение болта на стойке и прежнее расположение кулаков. Благодаря таким меткам, при сборке будет гораздо проще ориентироваться в положении этих болтов. Хотя и вернуть прежнее состояние никак не получится, но свести к минимуму всё же удастся.

Ставим метки
  1. Ставим метки.
  2. Выбиваем все болты у кулака.
  3. Демонтируем болты крепления на нижней шаровой опоре.
  4. Таким образом подшипник будет выбит из ступицы.
  5. Убираем стопорные кольца.
  6. Выпрессовываем подшипник.
  7. Монтируем новый подшипник, предварительно очистив пространство ступицы и обильно промазав его поверхность.

Подобный способ ремонта будет очень эффективен, когда ремонту подвержен не только ступичный подшипник, но и большая часть ходовой ВАЗ-2112. К таким элементам можно отнести замену рулевых наконечников, сайлентблоков рычагов и шаровых опор.

Третий способ

Для выполнения работ этим способом необходимо снять всю стойку полностью.

Стойка демонтирована.

  1. Далее, воспользовавшись тисками, производим замену ступичного подшипника.
  2. Так как именно таким образом замена произойдёт быстро и качественно.

После демонтажа подшипников, устанавливаем всё в обратном порядке, собираем стойку и монтируем её на автомобиль.

Изготавливаем съёмник сами или покупаем?

Если у вас нет желания заниматься выбиванием подшипника, можно приобрести в магазинах специальный съёмник, так как весь процесс работы с таким устройством становится легче, а время на работы уменьшается. Это касается и работ по установке подшипника.

Съёмник ступицы Хенд-мейд

Детальная инструкция замены заднего подшипника ступицы


Замена задних ступичных подшипников ваз 2110

Итак:

  • Автомобиль стопорится спереди.
  • Срываются болты колёс.
  • Срывается гайка по центру ступицы, при этом нужно предварительно снять колпачок.
  • Необходимая сторона поддомкрачивается, выставляются «козелки».
  • Колесо снимается.
  • Место для установки дискового тормоза заливается WD-40 либо прочими специальными жидкостями.

Замена подшипника ступицы заднего колеса ваз 2110

Аккуратно снимается тормозной барабан. При затруднительном съёме требуется вкрутить специальные болты в резьбу на этом барабане, делается натяжка и несильно подбивается молотком. Обычно такие меры дают положительные результаты.


Задний ступичный подшипник ваз 2110

  • Ступица стягивается. При остатке на оси одной из обойм подшипника, нужно отодвинуть её с места при помощи съёмника или заточенных зубил.
  • Ось осматривается на присутствие следов от проворачивания подшипника, при наличие таких следов потребуется замена ступицы в сборном виде.
  • Оценивается цилиндр тормозной на предмет протекания, а колодки – на предмет износа.
  • Стопорное кольцо снимается со ступицы при помощи круглогубцев или отвёрток.
  • Кромка обязательно очищается от ржавчины, после этого её нужно смочить WD-40 либо подобной жидкостью, которая окажется под рукой.


Ваз 2110 задний подшипник ступицы

  • Есть три способа выпрессовки подшипника: при помощи специального пресса, съёмника или тяжелого молотка (кувалды). Возможно, третий способ покажется агрессивным, но ему отдают предпочтение большинство мастеров на СТО, поэтому рассмотрим его более детально.
  • Ступицу надёжно устанавливают на твёрдую поверхность, и через оправку несколькими ударами молотка или кувалды смещают подшипник со своего места. После этого ступицу устанавливают на тиски.

Ваз 2110 подшипник задней ступицы

  • Посадочную плоскость для подшипника нужно тщательно осмотреть, зачистить наждачной бумагой существующую ржавчину и смазать простым моторным маслом.
  • Приобретённый подшипник требуется скрутить при помощи подобранного болта через шайбу, которую нужно подбирать в соответствии с внутренними обоймами. Поскольку подшипники двухрядные, при установке их придётся разбирать.
  • Ступица устанавливается на твёрдой поверхности.
  • Наверх устанавливается скрученный подшипник, только сначала нужно смазать его устанавливаемую плоскость маслом.
  • Пол килограммовым молотком слегка выравнивают элемент в плоскости.
  • Берётся подходящая оправка, к примеру, монтировка, которой ударяют по детали для запрессовки подшипника.


Марка подшипник задней ступицы ваз 2110

  • Когда подшипник пройдёт примерно половину пути, можно делать удары сильнее.
  • Доходя до срезанной части ступицы, нужно использовать старую обойму в качестве оправки.


Легко заменить подшипник задней ступицы

Порядок сборки подшипника

Итак:

Теперь пришло время сборки, ступица одевается на ось, при этом нужно извлечь болт, используемый для стяжки обоймы.


Ступичный подшипник сзади

  • Центральную гайку максимально закручивают и подтягивают. В данном случае подразумевается установка новой гайки. Также ставим упорную шайбу.
  • Надевается и прикручивается снятый ранее тормозной барабан с колесом.
  • Оценивается вращение, если нет никаких шумов, тогда все действия были выполнены правильно. Машина снимается с домкрата.
  • Колесо с центральной гайкой затягиваются.
  • Закрываются гайки ступицы и надёжно затягиваются колеса.


Окончательная затяжка гаек колеса

Для лучшего разъяснения процесса рекомендуется посмотреть видео. Поможет также фото, как промер наглядного пособия. При помощи пошаговой инструкции можно быстро и легко осуществить замену заднего подшипника ступицы своими руками, не затрачивая средства на ремонт в СТО. Делая все, как того требует инструкция, можно даже неплохо сэкономить, ведь цена на ремонт в данном случае будет значительно ниже. Так же на нашем ресурсе Вы можете узнать о замене переднего подшипника ступицы.

Размер подшипника передней ступицы Ваз 2108

Любая запасная часть современного автомобиля должна быть безукоризненно подобрана под посадочные и технологические размеры.

К большому сожалению, производитель не всегда учитывает особенности применения материалов в запасных частях, что сказывается на их сроке службы, надежности, в конце концов, безопасности движения.

Ходовая часть автомобиля подвержена огромным нагрузкам, поэтому не уделять внимание соответствию заводских размеров с заменяемыми, просто нельзя

Размер подшипника передней ступицы ВАЗ 2108

Если браться за этот вопрос конкретнее, то ходовая часть автомобилей популярных моделей и марок чаще всего страдает от некачественных запасных частей. Сначала рассмотрим эту проблему на примере подшипника передней ступицы ВАЗ 2108.

Казалось бы, ничего сложного нет — у ступицы есть свои стандартные размеры, которым должен соответствовать роликовый подшипник:

внутренний диаметр — 34 мм;наружный диаметр — 64 мм;

ширина подшипника — 37 мм.

Только по этим параметрам уже можно подобрать подшипник, которых отечественные заводы выпускают тысячами. Производители из Китая активно в этом помогают, предоставляя продукцию не самого лучшего качества, которая не выдерживает никакой критики.

Ни марка стали, ни количество шариков ни динамические показатели таких подшипников не соответствуют стандартам. Встречаются подшипники вообще без маркировки, и находятся особо рачительные владельцы, которые их покупают.

Такие подшипники сгорают за 1000 км и рассыпаются просто на ходу.

Особенности выбора подшипника ступицы ВАЗ 2108

Естественно, что мы не сможем проверить динамическую нагрузку на обоймах подшипника и на каждом его шарике. Но нужно запомнить, как Отче Наш, что:

  • подшипник ступицы ВАЗ 2108 имеет маркировку 25 69 07;
  • по международной системе маркировки он обозначается 53 20 66 DA;
  • подшипник имеет массу 0,445 кг;
  • диаметр шарика — 9,525 мм;
  • количество шариков — 28.

Сложность выбора подшипников состоит в том, что это не расходная деталь, и меняется она не так часто, как поршневые кольца, или сайлент-блоки. Поэтому некоторые производители не утруждают себя изготовить даже человеческую упаковку. Кроме того, подшипник, применяемый в ступице переднего колеса ВАЗ 2108 — необслуживаемый, а это значит:

  • подшипник не требует смазки;
  • не требует преднатяга;
  • не требует регулировок при установке и эксплуатации;
  • должен иметь очень высокий ресурс.

Конструкция ступичных подшипников для ВАЗ 2108

Все автомобили ВАЗ комплектуются только тремя видами ступичных подшипников — подшипники ступицы переднеприводных автомобилей ВАЗ, подшипники ступицы задних колес, и подшипники ступиц автомобилей Калина и Гранта, которые отличаются меньшими размерами.

Все подшипники ВАЗ относятся к типу HUB-1, а этот тип характеризует конструкция и особенности установки. Подшипник имеет двухрядную конструкцию, представляет вид шариковых радиально-упорных подшипников с закрытыми рабочими поверхностями и не имеет фланцев для крепления к ступице.

Производители и цены подшипников ступицы ВАЗ

Эти подшипники относят к среднему ценовому сегменту, поэтому спрос на них очень высок. Из-за этого часто можно встретить подделки, о которых мы упомянули. Тем не менее, переход завода ВАЗ на подшипники такого типа, вместо роликовых, старого образца, позволил выбирать подшипники не только отечественного производства, но и многих других зарубежных заводов.

Основная процентная доля подшипников, применяемых на автомобилях ВАЗ, лежит на отечественном производителе, среди которых можно выделить несколько заводов:

  1. Саратовский подшипниковый завод (SPZ) — 28%.
  2. «Волжский стандарт» — 2%.
  3. Самарский завод СПЗ9 — 8%.
  4. «Лада Имидж» — 7%.
  5. Вологодский подшипниковый завод VBF — 4%.

Отметим только, что «Лада Имидж» поставляет продукцию на конвейер завода непосредственно, а СПЗ имеет наибольшую долю на рынке запасных частей.

По качеству изготовления ничего конкретного сказать нельзя, потому что на каждом заводе могут быть сбои, но даже если подшипник оказался некачественным, предприятие должно его заменить.

Цены на подшипники передних ступиц ВАЗ 2108 редко превышают 250 рублей за штуку, а импортные модели могут стоить немного дороже, но и качество у них соответствующее.

Так, подшипники Kraft, SCT, Trialli, LGR могут стоить порядка 300-350 рублей, но это производители с мировым именем, и на качество подшипника можно рассчитывать однозначно. Выбирайте правильные подшипники, и пусть ваша восьмерка уверенно катится вперед!

  • Регулировка сцепления Ваз 2109
  • Схема электрооборудования Ваз 2105

Как отрегулировать преднатяг дифференциала Ваз 2114

Случается так, что блокировка начинает запаздывать, либо вовсе не срабатывает. Причина — уменьшается величина преднатяга или пропадает вовсе. В таком случае не стоит спешить менять узел целиком, рекомендуется попробовать увеличить его величину (преднатяг) самостоятельно. Для этого необходимо подобрать требуемую толщину регулировочного кольца, установить в гнездо картера КПП. Вся процедура достаточно трудоемкая, поэтому рекомендуется воспользоваться инструкцией по эксплуатации ТС.

Причины неисправностей

Ввиду конструктивных особенностей дифференциала и его рабочего предназначения, происходят разрушительные процессы, связанные с трением, силовыми нагрузками и другими причинами. В результате происходит активный износ узла с его элементами. Основные причины неисправностей следующие:

  • Износ подшипников и нарушение их целостности;
  • Повреждение или износ сальников;
  • Недостаточное количество масла в трансмиссии, равно как и его плохое качество;
  • Иные причины.

Первые признаки наличия проблем в работе дифференциала Ваз 2114:

  • Повышенная шумность в мосте или коробке;
  • Протекания масла;
  • Заклинивание моста;
  • Люфты и стуки при проверке;
  • И прочая, нестандартная работа узла и его составляющих.

Если вы наблюдаете нештатную работу механизмов дифференциала, первое что рекомендуется сделать — это проверить все соединения узла на предмет герметичности, отсутствия протекания масла. Если целостность соединений, креплений не нарушена, а признаки (шум или нарушение функциональности) присутствуют, требуется демонтаж и разбор узла для выявления, устранения причин.

Ступичный подшипник: каковы его функции, и где в ВАЗ-2110 он находится

Прежде чем самостоятельно поменять износившийся ступичный подшипник, не лишним будет получить представление о его функциях

Данный элемент позволяет колесу свободно и, что важно, плавно вращаться на оси, защищая последнюю и диски от истирания

Замена детали расположенной спереди, некоторым образом отличается от аналогичной операции, проводимой сзади. Процедура, прежде всего, более трудоемкая, ведь конструкция узла сложнее.

Крайне важно понимать, как работает передний кулак, и из каких именно элементов он состоит. В комплект, устанавливаемый на рассматриваемую модель ВАЗ, входят:

  • внутреннее и внешнее грязеотражательные кольца;
  • собственно поворотный кулак;
  • ступичный подшипник;
  • стопорные кольца;
  • упорная шайба и гайка;
  • ступица.

Установка и замена

  1. Для начала наживите новый подшипник, который вы собираетесь устанавливать. Убедитесь, что он был наживлен без каких-либо перекосов, иначе можно испортить подшипник.
  2. Далее зажмите его в тиски и спрессуйте до торца. Для замены можно использовать старую обойму, если она это позволяет сделать.
  3. Когда мы запрессовали подшипник, его нужно собрать и установить обратно. Для начала нужно установить стопорящее кольцо, после защитный кожух. Это сборка подшипника.
  4. После замены подшипника установите его. Для этого поставьте на место ступицу и затяните её. Учтите, что нужно контрить буртик контргайки.
  5. Полностью установите барабан, закрутите его и поставьте колесо. Дальше делаем всё тоже, что и при демонтаже, только в обратном порядке.

Порядок диагностики

Самостоятельная проверка ступичного подшипника производится в следующем порядке. Следует, по очереди поддомкрачивая левую и правую сторону транспортного средства, раскручивать колеса.

Найдя колесо, издающее гул при вращении, его следует покачать в разных направлениях. Как правило, быстро обнаруживается люфт. В некоторых случаях это вызвано слабо затянутой гайкой ступицы. Чтобы исключить такой возможности, ее следует подтянуть при помощи динамометрического ключа и законтрить. Если люфт и посторонние шумы не исчезли – ступичный подшипник следует заменить.

Поскольку ВАЗ-2110 с производства уже довольно давно снят, находиться на гарантии он не может. Не оснащен этот автомобиль и слишком сложной электроникой, в отличие от многих иномарок. Поэтому, обладая нужным инструментом и некоторыми навыками, заменить ступичный подшипник на «десятке» можно и самостоятельно.

Замена детали

На первом этапе автомобиль ставится на смотровую яму, включается 1 передача и под колеса подкладываются упоры или простые кирпичи.

В соответствие с инструкцией, где говорится, как заменить передний ступичный подшипник ВАЗ 2110 начинают выполняться работы:

  1. После снятия с колеса колпака, с помощью накидного ключа, откручиваются гайки колес, которые потом необходимо снять. Чтобы открутить подшипниковую гайку со ступицы ВАЗ 2110 применяется ключ на 30. Предварительно, с помощью зубила, необходимо расправить на гайке буртик. Для отворота гайки требуется присутствие помощника, который будет нажимать на педаль тормоза.
  2. Используя отвертку, ведется демонтаж суппорта.
  3. Затем отворачиваются суппорт от поворотного кулака. Чтобы он не остался висеть на тормозном шланге, необходимо своевременно его подвязать.
  4. от ступицы откручиваются тормозные диски.

Замена ступичного подшипника ВАЗ 2110 проводится 3 способами.

Первый способ замены

Чтобы заменить ступичный подшипник совершаются следующие действия:

  1. Процесс снятия ступичного элемента ведется с использованием съемника. Его лапки заводятся в специальные проточки, проделанные в ступице, и идет изъятие стопорного кольца. Не всегда это сразу получается. Иногда в ход идет отвертка, которой оно поддевается.
  2. Как только деталь оказывается снятой, ее необходимо поменять на новый элемент. Делается это тоже с помощью съемника. Работа с таким приспособлением проводится значительно качественнее. Затрачивается меньше времени. Однако, с таким устройством, требуется иметь определенный навык работы.
  3. Все обратные действия совершаются в том же порядке.

В этом случае не требуется демонтаж поворотного кулака. В процессе работы не затрагивается развал и после окончания процедуры его не приходится регулировать.

К недостатку такого варианта относится неудобство в работе, поскольку снятие и запрессовка нового изделия ведется непосредственно на автомобиле.

Второй способ замены

Замена ступичного подшипника ваз 2110 своими руками без съемника состоит из следующих шагов:

  1. В этом случае, после демонтажа поворотного кулака, ступица вынимается и относится на верстак.
  2. Здесь проводится замена старого подшипника на новое изделие.
  3. Монтаж ведется в обратном порядке.

В процессе откручивания поворотного кулака необходимо зафиксировать метки. Их ставится 2:

  • первая на стойке — показывает положение регулировочного болта;
  • вторая указывает на прежне положение кулака.

Метки потребуются при сборке. Только после этого выбиваются болты кулака и нижней шаровой опоры. После снятия подшипника со ступицы и демонтажа стопорного кольца, идет выпрессовка его при помощи тисков.

Этот способ применяется при планировании ремонта всей ходовой части. После его окончания требуется отрегулировать развал-схождение.

Третий способ замены

Замена подшипника передней ступицы ВАЗ 2110 таким способом, относится к наиболее сложным операциям.

Она состоит из следующих шагов:

  1. Приходится снимать всю стойку.
  2. Для дальнейшей работы, чтобы заменить ступичный подшипник, заранее готовятся специальные тиски.
  3. В этих тисках требуется сменить вышедший из строя подшипник.

Сложность работы заключается не только в снятии стойки. Также выпрессовывается рулевой наконечник и снимаются гайки, которые крепят верхнюю стойку к каркасу кузова.

Чтобы поменять на колесе ступичный подшипник, нет надобности, обращаться на станцию техобслуживания. Если автомобиль часто эксплуатируется. А движение проходит по плохим дорогам, то такая работа проводится часто. В целях экономии, лучше замену проводить своими руками, тем более что деталь имеет невысокую стоимость, а инструкция по проведению работ тщательно разработана.

Что нужно знать о признаках износа подшипника

Поломка ступицы авто, как правило, является серьёзной проблемой, игнорировать ее не стоит.

Основными причинами выхода из строя ступицы являются:

  • небрежная езда по дорогам;
  • многократная перегруженность авто;
  • езда по песчаному грунту или «грязевые ванны»;
  • частое буксование автомобиля;
  • агрессивный стиль вождения с резким ускорением и торможением.

Эти причины могут оказать существенное негативное воздействие на корпус ступицы, внешнее или внутреннее кольцо подшипника. Также они являются источниками попадания внутрь механизма подшипника грязи, влаги и песка, из-за чего цапфа выходит из строя.

О выходе из строя подшипника ступицы на автомобиле «Нива-Шевроле» может свидетельствовать следующий перечень признаков:

  • появление вибраций при движении, отчетливо ощущаемых на руле или кузове в целом (необходимо принять меры по замене подшипника, поскольку возможен риск его заклинивания);
  • самопроизвольное изменение траектории при движении (возможно также при некорректной регулировке схода-развала);
  • специфический звук, проникающий внутрь салона (иногда сопровождается хрустом, вызванным смещением роликов подшипника);
  • неравномерный и интенсивный износ покрышек, обусловленный перекосом колес при вышедшем со строя подшипнике.
  • появление посторонних звуков – хруста, который слышно во время движения из салона. Этот звук издают шарики, которые перемещаются в разбитых стенках подшипника.
  • вибрация – предвестник заклинивания подшипника. Это очень важный признак, не заметить его довольно сложно, поскольку она ощущается по всему кузову, отдает в руль.
  • автомобиль немного тянет в сторону. Это может быть вызвано необходимостью произвести развал-схождение. Но так же отклонение от курса может быть связано с тем, что подшипник немного заклинивает и он стопорит колесо.

Появление даже одного из этих признаков требует немедленной проверки и при необходимости – замены ступичного подшипника Нива Шевроле. Эта работа довольно проста, поэтому может быть выполнена даже начинающим автолюбителем.

Есть два основных признака свидетельствующих о том что необходима замена:

  1. В районе ступицы появился стук и люфт
  2. Появился сильный гул и скрежет в районе ступицы

Чтобы произвести замену нежно проделать следующие действия:

Если это переднее колесо то снимается передняя ступица Нива Шевроле. Для этого автомобиль нужно установить на ровную площадку и поднять домкратом со стороны замены. Затем отсоединяем колодки с суппортом. Откручиваем гайку на оси. Снимаем все запчасти с колеса. Берем моток и отсоединяем ступицу от тормозного диска.

Извлекаем подшипник. Для этого снимаем пластину и сальник с внутренней стороны. Берем тески и молоток и вынимаем внутренний подшипник
Устанавливаем новый

Замену подшипников необходимо менять сразу с обоих сторон, и неважно задние это или передние колеса. Для того чтобы не повредить корпус запрессовку нужно проводить с помощью деревянной накладки и трубы.

Собираем узел обратно

Сборку нужно производить в обратном порядке.

Износ подшипника проявляется в виде следующих симптомов:

  • Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
  • Стук или потрескивания в передней части машины при движении;
  • Нагрев передних колес в районе оси.

1. Греются ступицы

Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются

Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

Второй вариант характерен для регулируемых ступиц. Регулировочная гайка должна затягиваться с усилием 2 кгc*м. Если закрутить ее сильнее, конические подшипники будут слишком сильно зажаты.

Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.

2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

Замена заднего ступичного подшипника

Самостоятельная замена подшипника задней ступицы ВАЗ 2110 не отличается сложностью, но потратить на это время все же придется.

Ремонт лучше всего проводить на яме с хорошим освещением — так будет гораздо удобнее и надежнее.

Алгоритм работы выглядит следующим образом:

  1. Сначала автомобиль устанавливается на передачу и фиксируется упорами. Ослабив колесные болты, автомобиль поднимается домкратом, после чего колесо можно снимать.
  2. Теперь откручиваются направляющие и демонтируется тормозной барабан. Иногда последний не получается извлечь без усилий, и в таком случае его стоит сбить при помощи молотка и деревянной плашки.
  3. При помощи головки на 30 откручивается гайка ступицы, после чего съемником ступица сбивается с цапфы. Без съемника будет немного тяжелее: придется снимать ступицу при помощи прикрученного к ней колеса.

Здесь нужно сделать небольшое отступление. Примерно в половине случаев ступица демонтируется без особых проблем, после чего на цапфе нет ничего лишнего. Проблема заключается в том, что есть и противоположная ситуация — на цапфе остается внутреннее кольцо подшипника.

В первом случае можно просто продолжить работу по алгоритму. Если же кольцо не захотело сниматься с цапфы, то придется снимать тормозные колодки и отрывать кольцо при помощи зубила и съемника.

  1. Стопорное кольцо извлекается щипцами, а после этого снова возникает «вилка» действий: металлический пыльник нужно сбивать только в том случае, если подшипник будет выпрессовываться. Если же было принято решение о выбивании подшипника задней ступицы, то пыльник можно оставить.
  2. Сам подшипник выпрессовывается или выбивается. Дополнительных проблем на этом этапе ждать не стоит.
  3. Выбив старый подшипник, можно приступать к установке нового. Для этого ступица смазывается, после чего в нее запрессовывается подшипник. Запрессовка может выполняться несколькими способами: удобнее всего будет воспользоваться съемником, а при его отсутствии подойдут тиски и старый подшипник.
  4. Далее сборка идет в обратной последовательности. Монтируется стопорное кольцо, пыльник, на цапфу набивается ступица и подбивается кольцо подшипника.
  5. Установив все элементы конструкции, нужно затянуть гайку и замять ее бортик.
  6. Когда все внутренние детали установлены на свои места, производится монтаж колеса и затяжка его болтов. На этой замена заднего ступичного подшипника ВАЗ 2110 завершена.

Второй способ замены подшипника

Схема по замене подшипника переднего и заднего ступицы

Если выбран второй вариант, продолжаем ремонтные работы по такой инструкции:

  • Устанавливаются метки. При помощи мягкой наставки отворачиваются и выбиваются крепёжные болты поворотного кулака. Откручиваются два крепёжных болта нижней шаровой опоры к этому поворотному кулаку, который успешно снимается.
  • При помощи наставки требуемого диаметра ступица выбивается с подшипника. Снимаются стопорные кольца. В тиски устанавливается съёмник и выпрессовываются подшипники.

В том или ином случае, самостоятельная замена передних подшипников ступицы обойдётся значительно дешевле, нежели работы на  СТО. Для лучшего восприятия процесса рекомендуется просмотреть видео. Также, рекомендуется использовать в процессе работы наглядные пособия, такие как фото. Работая своими руками, рекомендуется делать все так, как требует инструкция, чтобы избежать ошибок. Цена на подшипники не высокая, поэтому можно спокойно приступить к их замене, если есть такая необходимость. Так же на нашем ресурсе Вы можете узнать о замене заднего подшипника ступицы.

</index>Добавить комментарийДобавить комментарийСоветуем прочитать

  • https://carfrance.ru/zamena-podshipnika-perednej-stupicy-vaz-2112/
  • http://remontautohelp.ru/vaz-2110-vaz-2112-zamena-perednego-stupichnogo-podshipnika-svoimi-rukami-video-instrukciya/
  • https://auto-gl.ru/process-zameny-podshipnika-peredney-stupicy-vaz-2110-svoimi-rukami/
  • https://masteravaza.ru/hodovka/stupica/zamena-perednego-podshipnika-stupicy-vaz-2110-539

Необходимый инструмент

Перед тем как приступить к работе, необходимо подготовить весь инструмент и собрать его в одном месте:

  • Специальный съёмник для демонтажа подшипника.

  • Вороток.
  • Головка на «30».
  • Ключи или накидные головки на «17» и «19».
  • Оправка для выбивания ступицы.
  • Новые ступичные подшипники.

Инструмент собран и готов к использованию

Подготовительные работы

Позаботьтесь о том, чтобы рабочее место было хорошо освещено, и лучше всего если оно будет на смотровой яме или подъёмнике. Потому, что только таким образом можно говорить о высоком удобстве при проведении подобных работ. Также не лишним будет ознакомиться с подробной схемой расположения подшипника на передней ступице ВАЗ-2112.

Благодаря такой иллюстрации, схема становится очень понятна.

Пошаговый порядок работ

Первым делом устанавливаем автомобиль в неподвижное состояние, ставим на ручной тормоз, и при желании устанавливаем противооткатные упоры. И пока автомобиль находится на поверхности, срываем все болты на передних колёсах.

Сорванные болты откручиваем, убираем в сторону.
Снимаем колесо.

Далее, нам необходимо при помощи ключа на «30» отвернуть гайку ступицы

Обратите внимание, что во время её демонтажа, придётся нажать на педаль тормоза, а для этого нам потребуется помощник. Затем воспользовавшись отвёрткой отжимаем суппорта.
Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков.

Затем воспользовавшись отвёрткой отжимаем суппорта.
Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков.

  1. Аккуратно выкручиваем тормозной диск от ступицы.
  2. Затем, производя несильные удары освобождаем ступицу.

  3. А затем и ШРУС от подшипника.

Замена ступичного подшипника

Затем, когда доступ к подшипнику ступицы полностью открыт, существует несколько способов по её замене.

Первый способ

В этом случае необходимо иметь специальный съёмник для демонтажа подшипника.

  1. Сначала необходимо позаботиться об удалении стопора.

  2. Воспользовавшись этим устройством, достаточно просто извлечь старый подшипник и установить на его место новый.

  3. После этого весь процесс сборки проводим в аналогичном порядке снятию.

  • К преимуществам этого способа можно отнести, то, что во время этих работ нет необходимости трогать болт развал-схождения колёс, следовательно, дополнительных работ вам не прибавится.
  • А к недостаткам подобного способа можно отметить неудобство во время проведения. Так как придётся изловчиться и принять крайне неудобную позу.

Второй способ

Для производства этих работ, необходимо произвести аккуратный демонтаж поворотного кулака и полностью снять ступицу.

  • Перейдя на верстак, производим замену подшипника ступицы.

  • Для этого демонтируем стопорное кольцо и выбиваем подшипник с посадочного места, либо выпрессовываем его.

  • Далее, установку производим в обратном порядке, предварительно очистив поверхность ступицы.

Совет! Перед тем, как приступить к демонтажу болтов развал-схождения, отметьте их положение при помощи маркера или мела. При этом метки должны обозначать текущее положение болта на стойке и прежнее расположение кулаков. Благодаря таким меткам, при сборке будет гораздо проще ориентироваться в положении этих болтов. Хотя и вернуть прежнее состояние никак не получится, но свести к минимуму всё же удастся.

Ставим метки
  1. Ставим метки.
  2. Выбиваем все болты у кулака.
  3. Демонтируем болты крепления на нижней шаровой опоре.
  4. Таким образом подшипник будет выбит из ступицы.
  5. Убираем стопорные кольца.
  6. Выпрессовываем подшипник.
  7. Монтируем новый подшипник, предварительно очистив пространство ступицы и обильно промазав его поверхность.

Подобный способ ремонта будет очень эффективен, когда ремонту подвержен не только ступичный подшипник, но и большая часть ходовой ВАЗ-2112. К таким элементам можно отнести замену рулевых наконечников, сайлентблоков рычагов и шаровых опор.

Третий способ

Для выполнения работ этим способом необходимо снять всю стойку полностью.

Стойка демонтирована.

  1. Далее, воспользовавшись тисками, производим замену ступичного подшипника.
  2. Так как именно таким образом замена произойдёт быстро и качественно.

После демонтажа подшипников, устанавливаем всё в обратном порядке, собираем стойку и монтируем её на автомобиль.

Изготавливаем съёмник сами или покупаем?

Если у вас нет желания заниматься выбиванием подшипника, можно приобрести в магазинах специальный съёмник, так как весь процесс работы с таким устройством становится легче, а время на работы уменьшается. Это касается и работ по установке подшипника.

Съёмник ступицы Хенд-мейд

Нюансы

В процессе обратного сбора всего узла надо действовать следующим образом:

  • Запрессовать подшипники;
  • Поставить стопорные кольца;
  • Собрать кулаки;
  • Монтировать на них новые подшипниковые компоненты;
  • Монтировать узел на ступицы;
  • С помощью оправки надо забить ступицы до упора.

Можно для запрессовывания подшипниковых деталей применять съемник или пресс. Но ни в коем случае не следует пользоваться молотком, так как в этом случае неизбежно произойдет растрескивание компонента.Усилия надо направлять на наружные кольца.

Надо отметить и тот факт, что в ступицы устанавливаются шариковые двухрядные подшипники, которым не требуются смазочные и регулировочные мероприятия.

В следствие отсутствия такого ухода подшипники ВАЗ 2110 при снятии из ступицы непременно разрушатся, поэтому прибегать к этой мере следует только для полной замены.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
