Замена масла в вариаторе CVT: тонкости и нюансы

Какое масло лить в вариатор?

Существуют достаточное количество масел от разных производителей, которые можно заливать в вариатор. Ниже приведены различные типы.

  1. Idemitsu CVTF — разработано при использовании новейших технологий от компании Idemitsu. Данный тип смазывающей жидкости подходит для любых автомобилей с вариатором. При использовании Idemitsu CVTF переключение между скоростями проходит плавно и бесшумно. CVTF предназначено для вариаторов типа Jatco следующих авто: Peugeot (Пежо), Suzuki (Сузуки), Nissan (Ниссан Кашкай, Х-Трейл, Теана), Renault (Рено), Mitsubishi (Мицубиси) Аутлендер, Infiniti (Инфинити), Dodge (Додж) и Citroen (Ситроен).
  2. CVT TYPE-2 — специальная смазка предназначенная для машин укомплектованных вариатором Honda HCF-2 0,946л. Оно может подойти для новых моделей автомобилей Хонда с объёмом двигателя 2,4. Также, его используют в CR-V с 2015 года.
  3. CVT fluid Green1 — подходит для вариаторов Suzuki. Данная смазочная жидкость не предназначена для мотоциклов. Fluid Green1 обладает характеристиками смазок: Nissan NS-2 и Mitsubishi J1.
  4. Pentosin CVT 1 — это 100% синтетическая смазка, подходящая для вариаторов установленных в таких автомобилях, как: Toyota (Тойота Рав 4), Mercedes (Мерседес), Subaru (Субару Форестер) и Audi (Ауди). Однако, исключением является вариаторы тороидальной модели, которыми могут быть оборудованы автомобили фирмы Nissan (Цедрик, Глория и Скайлайн). Pentosin CVT 1 может стать отличной заменой для вариаторных масел автомобилей Toyota (Тойота).

Масла для трансмиссии с двойным сцеплением (DCTF)

Трансмиссионные жидкости с двойным сцеплением — это компромисс между характеристиками высокого MTF и эффективного ATF. Кроме того, использование гидравлических насосов повышает требование устойчивости.

Типы вариаторов

В дополнение к описанным вариаторам, ниже приводится краткое описание основных типов, используемых в легковых автомобилях:

CVT ленточного типа: также называемый CVT «push-type» или «Van Doorne».

Суть системы

Ремень зажимается в шкивах при давлении до 4 тонн и «проталкивается» через его шкивы. Сжимающие нагрузки на отдельные пластины ремня варьируются в зависимости от размера двигателя, но они довольно высоки, начиная с 120 Паскалей для небольшого четырехцилиндрового двигателя.

CVT цепного типа: также называемый «натяжным». Этот CVT также использует зажимные шкивы.

Поскольку он не опирается на ремни или цепи или зажимные шкивы, тороидальный вариатор может передавать больший крутящий момент. Вы не найдете тороидальный вариатор в России — по крайней мере, не сейчас. Он встречается только на некоторых автомобилях Nissan, продаваемых в Японии.

Хотя вариаторы классные и полезные, есть множество причин, по которым их пока не ставят в каждую машину:

  • Вариаторы намного сложнее и дороже в производстве, чем выглядят на картинках в интернете. Создание высоких сил зажима, которые заставляют их работать, является проблемой для гидравлических систем и смазочных материалов. Детали должны соответствовать точным спецификациям при изготовлении и сборке. Различные лицензионные платежи также увеличивают затраты для автопроизводителя.
  • Долговечность (вернее ее отсутствие) — по сути стала большим камнем преткновения. Проскальзывание ремня — это ахиллесова пята вариатора. Если ремень скользит даже на крошечный шкив, далее трансмиссия разрушается.
  • Некоторым водителям они просто не нравятся. Большинство людей не имеют ни малейшего представления, какая у них коробка передач, но обычно они ожидают, что двигатель будет издавать определенные звуки при работе и никакие иные. Автомобиль с вариатором звучит почти как моторная лодка. Когда вы спускаетесь в нем с горки, двигатель разгоняется до высокой скорости и начинает гудеть, пока вы не остановитесь. А такое системе нет переключателя передач, поэтому не будет никаких изменений в тоне работы двигателя, к которому вы привыкли с обычными трансмиссиями. По этой причине владельцы машин с вариаторами часто возвращают свои их, думая, что коробка передач проскальзывает или что-то сломалось.
  • Рост экономии топлива в настоящее время соответствует обычным показателям в трансмиссии.

Проверка уровня масла в вариаторе Ниссан

Чтобы проверить уровень масла в CVT на Нисан (Кашкай j10 Х-Трейл Т30) необходимо прогреть смазку. В теплое время нужно будет проехать около десяти километров, чтобы температура масла достигла 50-80 С, в то время как зимой нужно будет прокатиться 25 км. Если масло слишком горячее, надо дать остыть.

Этапы проверки уровня масла в вариаторе Nissan с щупом

  • Автотранспорт устанавливается на горизонтальной поверхности – наклоны не допускаются. Проверка выполняется при работающем на холостом ходу двигателе.
  • Поочередно рычаг переключается в каждой позиции (P, R, N и D) нажимая педаль тормоза и удерживается в течение пяти-десяти секунд. После этого вариатор устанавливается в режим Р и отпускается тормоз.
  • Нужно открыть капот и вынуть щуп из горловины вариатора, обозначенной пометкой «Transmission» или CVT. Чтобы освободить щуп для контроля уровня масла необходимо нажать на фиксирующую защелку. Чтобы не испачкаться рекомендуется заранее вооружиться специальными перчатками или ветошью.
  • После извлечения щупа, необходимо его тщательно вытереть досуха чистой ветошью, которая не оставляет мелких частиц или ниток, поскольку они, равно как и влага могут привести к всевозможным проблемам в случае попадания внутри вариатора.
  • Очищенный щуп опускается в горловину до конца без защелкивания фиксатора и удерживается так пять-десять секунд. На нем после извлечения остается след масла, указывающий настоящий уровень.
  • На щупе есть отметки наибольшего и наименьшего допустимого уровня. В идеале след масла на поверхности щупа должен быть в интервале HOT. На разных моделях Ниссан Кашкай j10, Теана отметка может быть обозначена «add – 1pt» или «don’t – full – max».
  • После определения имеющегося уровня масла в вариаторе щуп опускается обратно в горловину и надежно фиксируется защелкой. Проверка окончена.

Процедура несложна и легко могут справиться даже водители автомобиля Ниссан с маленьким стажем

Важно, чтобы во время процедуры мотор не переставал работать на холостом ходу

Что делать, если щупа нет?

На моделях Nissan JUKE, Кашкай j11, Х-Трейл Т32 или других вариациях вместо щупа заглушка. В таком случае проверить уровень масла будет сложнее. Чаще всего для этого обращаются в авторизированный сервисный центр, где процедуру выполняют профильные мастера.

Те, кто не хочет, не может срочно подъехать в СТО или желают сэкономить, могут попробовать проверить количество масла слив его. Вариатор оснащен специальным контрольным отверстием (заливное отверстие). Коробку необходимо нагреть до сорока градусов, и открутить контрольку (при работающем моторе). Масло из канала начинает вытекать тонкой струей. Если не течет – надо доливать, пока не появиться масло. Затем пробка закручивается и процедуру можно считать оконченной.

Делаем щуп сами

Если второй способ кажется слишком сложным и трудоемким, то можно сделать щуп самостоятельно. Для начала нужно снять заглушку в том месте, где должен располагаться щуп. Далее нужно измерить глубину от края коробки до поддона. Это можно сделать с помощью металлического тросика и попробовать поискать совместимый щуп подходящего размера. Измеритель масла можно купить от другой модели Ниссан.

Удерживая сцепление и отверните гайку заднего приводного вала

Убедившись, что другие компоненты, блокирующие снятие крышки вариатора, отсутствуют, отверните стопорные винты в диагонально противоположной последовательности, действуя снаружи внутрь

Обратите внимание на положение отдельных винтов, если они имеют разную длину (запишите это!). И убедитесь, что вы не потеряете ни одну из шайб

Теперь вы сможете снять крышку если нет, проверьте, где находится точка слипания. Возможно, вы забыли винт что бы вы ни делали, не применяйте силу. Только когда вы полностью уверены, что не пропустили ни одного винта, можно прибегнуть к резиновому молотку, чтобы ослабить очень плотно прилегающую крышку вариатора.

Если задний ведущий вал выступает в крышку, вы обнаружите, что где-то есть свободная втулка, которую вы также не должны терять. Тщательно очистите внутреннюю часть крышки от пыли и грязи. Если в корпусе вариатора есть масло, у вас негерметичный двигатель или уплотнение привода, которое необходимо немедленно заменить. Так что у вас есть ваш вариатор во всей красе. Заблокируйте вариатор и отсоедините центральную гайку. Снимите металлическое кольцо для облегчения доступа.

Для того, чтобы установить новый ремень привода или новые ролики вариатора, начните расстегивать фиксирующую гайку переднего V-шкив на шейке коленчатого вала. Для этого необходимо заблокировать вариатор с помощью специального инструмента, чтобы предотвратить его перемещение. Если передний клиновой шкив зубчатый, вы, как правило, можете купить инструмент для блокировки, который подходит вашему автомобилю. Если на поверхности шкива имеются отверстия или сплошные ребра, вы можете захватить его подходящим держателем.

Квалифицированные механики своими руками могут изготовить собственный замок или держатель из плоской стали. Если вы блокируете шкив, держа охлаждающие ребра, будьте очень осторожны, чтобы избежать повреждения или поломки ребер. Если нет возможности заблокировать вариатор, гайку необходимо отсоединить с помощью пневматического ключа (мастерская для автомобиля).

Как и когда нужно проводить замену масла в вариаторе: фото и видео

Зачем менять в вариаторе масло?

Не секрет, что принцип работы вариатора отличается от обычных автоматических коробок передач и в них используется специальное масло. Как правило, оно имеет маркировку CVT, то есть, дословно в переводе с английского «бесступенчатая трансмиссия»

Важно отметить, что этот смазочный материал от обычного отличается целым рядом свойств. Например, при определённой температуре его тонкие пленки начинают выполнять фрикционные действия

Это, в свою очередь, препятствует проскальзыванию ремня на конусах вариатора. Вот почему нужно непросто доливать сюда масло, но и его вовремя менять

Например, при определённой температуре его тонкие пленки начинают выполнять фрикционные действия. Это, в свою очередь, препятствует проскальзыванию ремня на конусах вариатора. Вот почему нужно непросто доливать сюда масло, но и его вовремя менять.

Хотя в руководстве ко многим последним моделям есть пометка, что замена смазки в вариаторе не требуется, все же специалисты рекомендуют время от времени проверять ее качество. Например, если жидкость изменила привычный цвет, запах, прозрачность, уже стоит ее менять. Особенно если обнаруживаются твердые частицы. Это может привести к нехорошим последствиям.

Как проверить уровень масла?

Проверить какой уровень смазки можно по некоторым признакам работы автомобиля. Например, если жидкости мало, то могут быть следующие «симптомы»:

  • плохо разгоняется автомобиль или вообще не движется;
  • в начале движения автомобиль дергается;
  • сильно вибрирует двигатель на холостом ходу.
  • трудности при переключении передач;
  • автомобиль движется при положении N переключателя вариатора.
  1. Поставить автомобиль на ровную поверхность.
  2. Включить двигатель и после его полного прогрева, выключить зажигание.
  3. После этого в течении 60-90 секунд пока масло не остыло и не уменьшится в объеме нужно произвести замер.
  4. Для этого нужно извлечь щуп уровня жидкости в вариаторе (как правило, желтое кольцо), протереть чистой сухой салфеткой и вставить обратно.
  5. Опять достать щуп и посмотреть отметку. В зависимости от этого нужно будет либо слить лишнее, либо долить недостающее масло.

Когда нужно менять масло?

Как советуют специалисты, лучше не экономить на замене жидкости и проводить эту процедуру через каждые 20000 километров пробега. По некоторым официальным данным производители масел советуют их менять через 45000 километров пробега, что примерно составляет каждые три года. Наступит у вас необходимость замены через этот промежуток времени или еще раньше, конечно, зависит от разных ситуаций. Но все же лучше подстраховаться, посматривая на пробег автомобиля.

Как провести замену?

Прежде чем перейти к процедуре замены смазочного материала запомните, что она требует особой вашей внимательности. Следите, чтобы на щуп, а также в направляющую трубку не попали различные загрязнения. Даже сама незначительная пылинка может сыграть роль наждачной бумаги в вариаторе.

Итак, предлагаем пошаговую инструкцию того, как менять масло на примере автомобиля Honda Fit.

  1. Поставьте машину на ремонтную эстакаду или по возможности используйте подъемник.
  2. Заведите двигатель и дождитесь включения вентилятора охлаждения после чего заглушите работу двигателя.
  3. Теперь снимаем грязезащитный щиток, отворачиваем сливную пробку, подставляем удобную емкость и из вариатора сливаем все масло.
  4. Дождитесь пока вся жидкость вытечет из устройства. Как правило, это около 3-х литров. В это время приготовьте воронку с помощью которой мы произведем замену смазочного материала.
  5. Заливать масло будем через отверстие, где стоит щуп, но так как оно расположено в труднодоступном месте, нам нужна будет воронка.
  6. Сливную пробку закрываем при помощи новой уплотнительной шайбы.
  7. Заполняем вариатор новой трансмиссионной смазкой.
  8. Проверяем уже по известному нам способу его количество (после прогрева), то есть, горячим методом. Смотрим чтобы уровень масла в вариаторе был на верхнем указателе HOT.
  9. Вот и все готово. Успехов!

В этом видео вы узнаете об истории создания вариатора, его преимуществах, принципах работы и услышите другие интересные факты.

А занимались ли вы заменой жидкости? Быть может у вас есть свой способ? Поделитесь этим с нами в отзывах!

avtozam.com

Замена масла в вариаторе: советы экспертов

Любому водителю вне зависимости от его стажа вождения необходимо знать, как произвести замену масла в вариаторе. Правильным названием такой процедуры будет замена жидкости внутри трансмиссии. Своевременное обслуживание вариатора сможет гарантировать то, что прослужит он довольно большой промежуток времени. Но для того, чтобы грамотно произвести замену, необходимо обладать определенными навыками. Необходимо выяснить какое именно масло необходимо заливать в вариатор.

Довольно часто после того как замена начинает приближаться, водители даже не знают какой объем жидкости необходимо залить внутрь трансмиссии. Объем жидкости высчитывается исходя из бренда автомобиля и его технических показателей. Средней цифрой можно назвать 4 литра. Покупая новый автомобиль можно не смотреть на объем заливаемой жидкости, так как производитель заливает её с небольшим запасом.

Как подобрать масло?

Жидкость для вариаторов бывает двух видов:

Лучшим решением будет выбрать тот вид, который прописан в инструкции к автомобилю. Зачастую большинство современных производителей склоняются к рекомендациям о том, чтобы каждый водитель использовал именно их жидкость для своего автотранспорта. Существуют некоторые марки автомобилей, которые и вовсе откажутся должным образом функционировать в том случае если жидкость, заливаемая в них, будет не той марки.

Критерии выбора

Наверняка каждый озадачит себя вопросом, почему же необходимо придерживаться, такому серьезному контролю по поводу той жидкости, которую необходимо заливать. Все довольно просто, рассмотреть можно на примере масла HMMF. Данное масло несет с собой довольно серьезный набор присадок, которые необходимы для лучшего охлаждения.

Также в составе присутствуют специальных химические элементы, которые удерживают специальную грань, когда смазка деталей идеально сочетается с их скольжением, не создавая чрезмерного нагрева. Это позволяет добиться минимального износа шестерен и отличной плавности хода.

Стоит только представить то, что одна жидкость должна справляться с работой смазывания, увеличения трения, охлаждения и частичного удаления продуктов износа. И те автомобили, которые работают на нём, попросту не смогут обойтись без всех этих функций которые могут отсутствовать в другом масле.

Периодичность замены жидкости каждый производитель опять же устанавливает свою.

Полная или частичная замена масла?

Многие в ходе замены начинают думать о том, нужно ли 100% замены или достаточно будет частичной. Замена масла полностью, также как и частичная имеет ряд своих плюсов и минусов. Среди плюсов полной замены можно назвать- полное обновление масла внутри агрегата, но это так же хорошо, как и плохо. Детали подстраиваются под работу в определенном темпе, благодаря которому они могут работать долгие годы и если полностью обновлять масло, можно рассчитывать на довольно скорый ремонт из-за непривычки коробки работать в данном режиме.Но полная замена смазки удаляет из вариатора все вредоносные примеси, очищает стенки от стружки металла и дорожной пыли.

Частичная замена масла в вариаторе представляет собой замену лишь нескольких литров, обычно половины. Она необходима для обновления старого масла на довольно свежее, тогда детали будут работать именно в том темпе, с которым им привычно работать и никаких проблем не возникнет. Но частичная замена не способна удалить полностью все количество стружки из картера и стенок коробки, а из-за трущихся шестерней, её скапливается не мало.

Выбор в том, каким видом смены воспользоваться, остается за автовладельцем.

Как менять масло в CVT

Итак, разобравшись с необходимостью регулярного обслуживания, давайте ниже рассмотрим, как заменить масло в коробке вариатор. Не трудно догадаться, что в этом случае можно пойти двумя путями:

  • поменять масло в вариаторе на СТО;
  • осуществить замену масла в вариаторной коробке самостоятельно;

Что касается способов замены, в тех или иных случаях выполняют: частичную (неполную) замену масла в коробке, полную замену (аппаратную), полную замену методом пролива.

Частичная замена жидкости в вариаторе предполагает обновление (освежение) масла. Если просто, часть смазки сливается, после чего нужно залить ровно столько же, сколько и было слито до этого, затем откорректировать уровень масла в вариаторе.

Затем в коробку заливается точно такая же жидкость (производитель, свойства, допуски), как и та, что была залита ранее. Такой подход позволит избежать рисков смешивания трансмиссионных масел и возможных последствий.

При этом важно понимать, что данным способом возможно обновление жидкости в вариаторе только на треть или чуть больше, от общего объема жидкости. Фактически, свежая жидкость смешивается со старой, которая не сливается из агрегата через пробку. Чтобы добиться полной замены, такую процедуру нужно повторять минимум 3-4 раза (с интервалом 500-700 км)

Также рекомендуется выполнить двойную замену всех фильтров АКПП (после первого подхода и после последнего), промыть поддон

Чтобы добиться полной замены, такую процедуру нужно повторять минимум 3-4 раза (с интервалом 500-700 км). Также рекомендуется выполнить двойную замену всех фильтров АКПП (после первого подхода и после последнего), промыть поддон.

Полная замена масла в вариаторе выполняется при помощи специальной установки. Вся замена предполагает метод вытеснения, когда новая жидкость фактически выдавливает старую из КПП (замещение).

Также аппаратная замена позволяет перед закачкой масла в коробку выполнить процедуру по промывке вариатора. Может использоваться как обычное масло, так и специальные промывочные составы. Затем производится полная замена масла в вариаторе на аппарате.

Замена масла в вариаторе своими руками

Чтобы поменять масло в CVT без использования спецоборудования, потребуется заготовить:

  • свежее масло в должном объеме (заранее по мануалу нужно узнать, какую смазку лить и сколько литров заливать в коробку вариатор на той или иной модели авто).
  • ветошь, чистые тряпки, а также емкости для слива, набор инструментов;
  • прокладка поддона и /или герметик, масляный фильтр коробки-вариатор.
  • Перед заменой коробку нужно хорошо прогреть (проехать на авто около 10 км), после чего поставить машину на ровную поверхность в гараже со смотровой ямой или поднять на подъемнике, заехать на эстакаду и т.д.
  • Далее двигатель нужно заглушить, после чего выждать около 60 мин, пока все масло не стечет обратно в поддон.

Теперь под сливную пробку нужно поставить емкость, затем пробка выкручивается. Также можно извлечь масляный щуп из коробки.
После того, как жидкость перестанет вытекать, нужно снять поддон, выкрутив соответствующие болты. Затем поддон аккуратно снимается, осуществляется его промывка очистителем, удаляется стружка с магнитов и т.д.
Также на многих вариаторах желательно снять гидроблок, отключив соленоиды. Настоятельно рекомендуем предварительно изучить информацию по снятию клапанной плиты на конкретной модели авто. Гидроблок также можно промыть.
После того, как элементы были сняты и очищены, можно приступать к замене внутренних фильтров вариатора. После замены гидроблок устанавливается на место, ставится внешний фильтр, монтируется очищенный и высушенный поддон.
После сборки нужно проверить совмещение шкива вариатора с цилиндром гидроблока. Чтобы это сделать, нужно переключать селектор в салоне в разные положения.
Если все в порядке, можно заливать свежую жидкость (масло) в вариатор. Для этого нужно найти заправочное отверстие. По окончании остается проверить уровень по щупу и откорректировать его при такой необходимости. Не допускайте снижения и превышения рекомендуемого уровня масла в вариаторе!

Особенности проверки уровня масла в вариаторе у разных марок авто

В CVT обычно имеется щуп, по которому можно определить количество масла. Он имеет скрученную форму, под нижним завитком находятся метки. Нередко риски представляют собой круглые прорези. Но некоторые производители используют буквенные обозначения, указывающие на минимальный и максимальный допустимый уровень.

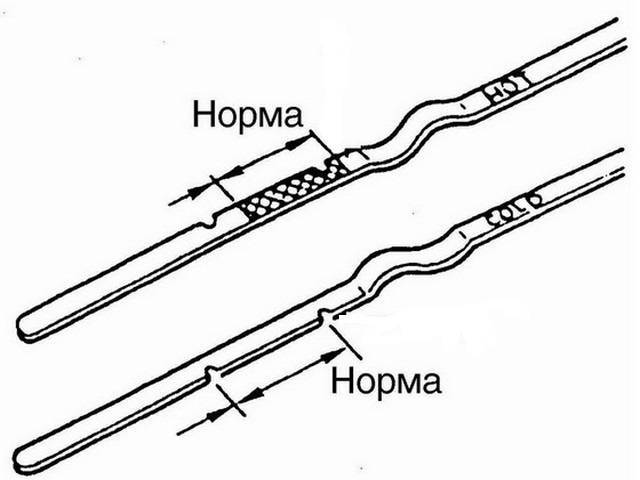

На щупах большинства автомобилей, например, Mitsubishi или Honda, нанесены метки Hot и Cold. Часто они располагаются рядом с круглыми прорезями. При проверке на горячем двигателе масло должно находиться на отметке «Hot». Если производится замер уровня с холодным мотором, значит жижа должна доходить до деления «Cold».

Сверху — метки замера масла на горячем двигателе, снизу — метки замера масла на холодном двигателе

Если щупа нет, проверка все равно возможна. При диагностике коробок данного типа необходимо откручивать кнопку уровня жидкости. Не стоит путать её со второй пробкой, используемой для заливки. Для точной интерпретации результатов определения количества жидкости в CVT можно воспользоваться таблицей:

Определение уровня масла в вариаторе по щупу и без щупа

Способ проверки

Тип рисок на щупе*

По щупу

Отметки Hot и ColdДве круглые прорезиТри круглые прорезиШтриховка

Отметки min и max

Нормальный уровеньНормальный уровеньНормальный уровеньНормальный уровень с прогретым моторомНормальный уровень с прогретым мотором
с прогретым двигателем

масло на отметке HOT

с прогретым двигателем (горячая зона)масло находится на заштрихованной зоне, немного выше верхней прорезис прогретым двигателем (горячая зона)масло находится на заштрихованной зоне — от средней до верхней прорезимасло на штриховкемасло между отметками min и max
с холодным двигателем

масло на отметке Cold

с холодным двигателем (холодная зона)масло находится между прорезямис холодным двигателем (холодная зона)масло находится между нижней и средней прорезями
Превышение уровняПревышение уровняПревышение уровняПревышение уровняПревышение уровня
с прогретым двигателемжидкость выше метки на 1-2 см и болеес прогретым двигателем (горячая зона)масло выше штриховки и намного выше второй прорезис прогретым двигателем (горячая зона)жидкость выше верхней прорезижидкость выше штриховкимасло выше отметки max
с холодным двигателемс холодным двигателем (холодная зона)жидкость выше верхней прорезис холодным двигателем (холодная зона)масло выше средней прорези
Низкий уровеньНизкий уровеньНизкий уровеньНизкий уровеньНизкий уровень
с прогретым двигателемжидкость ниже метки на 1-2 см и болеес прогретым двигателем (горячая зона)масло возле нижней прорези или нижес прогретым двигателем (горячая зона)масло ниже средней прорезимасло ниже штриховки масло ниже отметки min
с холодным двигателемс холодным двигателем (холодная зона)жидкость ниже нижней прорезис холодным двигателем (холодная зона)жидкость ниже нижней прорези
Без щупа (слив масла через пробку)Нормальное количествоПревышение нормыНехватка масла
3,2-4 литра более 4-4,5 литров менее 3,2 литра

*Примечание. Нижняя метка наносится возле кончика щупа.
