Устройство выжимного подшипника
Эффективность сцепления существенно снижается без выжимного подшипника, который, отвечая за отключение и своевременное включение сцепления, принимает на себя большую нагрузку. При нажатии на соответствующую педаль подшипник давит на лепестки корзины сцепления. Расположена деталь на самой оси вращения.
Устройство выжимного подшипника сцепления
Если рассматривать основные типы подшипников, то их немного: механический и гидравлический.
- Механический или роликовый. Считается более дешевым и простым в конструкции.
- Гидравлический. Срабатывание происходит за счет гидросистемы, поэтому водителю не нужно прилагать много усилий.

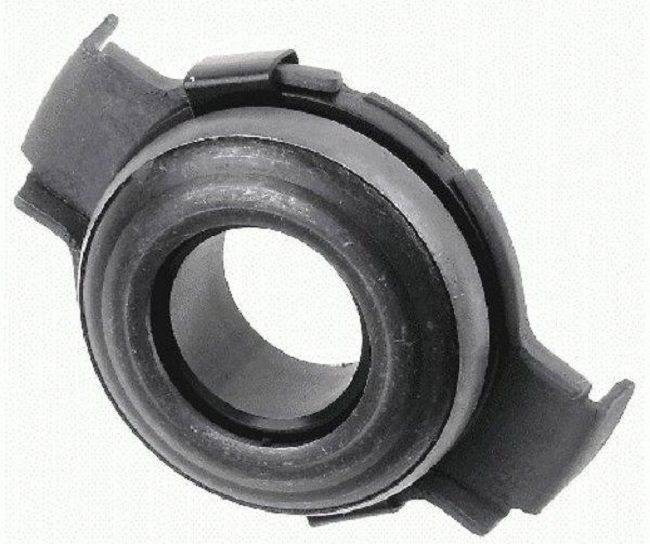

Как выглядит выжимной подшипник Но принцип действия выжимного подшипника не зависит от вида. Работа механизма остается неизменной:
- к маховику прижимается ведомый диск сцепления, обеспечивая тем самым надежный контакт деталей;
- на ведущий диск давит специальная диафрагменная пружина;
- внутренние лепестки пружины прижимается механическим или гидравлическим подшипником;
- инициация движения выжимного осуществляется за счет вилки сцепления. Это и приводит к разъединению дисков (ведомого и ведущего).
Виды выжимных подшипников Выжимной подшипник, как и все элементы сцепления, постепенно изнашивается, поэтому рано или поздно его приходится менять. Если проигнорировать плановую замену, то водитель рискует столкнуться с признаками вышедшего из строя подшипника. А это может привести к более серьезным поломкам.
Гидравлический выжимной подшипник
Все признаки неисправности сцепления.
Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность
Происходит она при повреждении привода сцепления
Это самая честная неисправность. Происходит она при повреждении привода сцепления.
— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).
— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).
Запах паленых накладок.
Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.
Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:
Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.
Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.
Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.
Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.
Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.
Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.
При нажатии на педаль сцепления слышен гул, шум или скрежет.
Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).
С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики
Также важно понимать, есть вероятность, что подшипник полностью заклинит
Гарантированное решение проблемы — замена выжимного подшипника.
Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.
Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника. Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления
Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления.
Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.
Вибрации при трогании с места и/или при переключении скоростей.
Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:
Или частично разрушаются фрикционные накладки:
Бывает, что трескается сама корзина сцепления:
Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.
Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).
Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.
Передачи переключаются с большим усилием, при их переключении слышен скрежет.
Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.
Причиной этому может быть:
- воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
- деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
- неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
- выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).
Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.
Какой выжимной подшипник выбрать. ТОП-5 фирм производителей
Рассмотрим список наиболее популярных фирм, занимающихся выпуском деталей узла сцепления.
| Фирма | Страна | Официальный логотип фирмы | Применяемость |
| LuK | Германия |
| Автомобили концерна VAG |
| Valeo | Франция |
| Kia, Daewoo, ArvinMeritor, SsangYong и Hyundai |
| SACHS | Германия |
| Mersedes, Audi, BMW, Opel, Porsche, Rover, Fiat, Jaguar, Ford, MAN, Peugeot, Toyota |

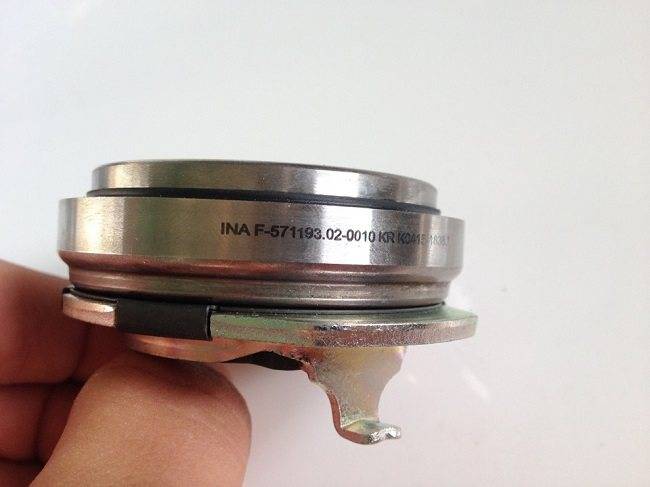

| INA | Германия |
| Mercedes-Benz, Peugeot, Audi/VW, а также Renault, Opel |
| LPR | Италия |
| Renault, Mazda, GM, а также PSA Group |
Примечание:
Для отечественного автопрома присутствуют варианты от Valeo. Пользуются популярностью детали от завода Lada, которые можно найти в любом магазине запчастей.
Процедура замены подшипника
Если подшипник вышел из строя внезапно, в первую очередь нужно предпринять определенные меры, направленные на то, чтобы доехать до ближайшего СТО или до личного гаража.
Добраться до места назначения можно двумя способами: посредством буксира или своим ходом, но без задействования сцепления, то есть без нажатия педали.
В процессе перемещения своим ходом нужно следовать специальной инструкции:
- Включается первая скорость.
- Запускается стартер.
- После начала движения нужно сбросить газ и перевести рычаг коробки в положение 2-го скоростного режима.
- После небольшого разгона можно переключиться на 3-ю скорость. При этом нужно ловить момент, когда скорость работающего двигателя и вала будут примерно равными.
Использование данного метода разрешается только в крайнем случае. Есть риск «убить» корзину сцепления и даже коробку передач. Желательно найти возможность организовать эвакуатор.
Как только водитель оказывается в СТО, автомобиль отправляется на диагностику, а далее проводятся необходимые ремонтные работы.
Если есть определенные знания по автомобильной тематике, если нет желания тратить средства на помощь профессионалов, можно провести замену своими силами. Чтобы осуществить данный процесс, потребуется иметь в распоряжении необходимые инструменты, специальное место в гараже с ямой и эстакадой. Порядок действий при самостоятельно замене подшипника следующий:
- Транспортное средство загоняется на яму, ставится на ручной тормоз и устанавливаются противооткатные упоры.
- Снимаются клеммы с аккумулятора, после чего он полностью убирается, чтобы не мешал работе. Одновременно с этим нужно отсоединить провод, который соединяет массу картера сцепления.
- Требуется открутить все винты и болты, которые надежно крепят защиту автомобильного двигателя. Защита отсоединяется. Это создает беспрепятственный доступ ко многочисленным узлам системы сцепления.
- Откручивается тяга привода КПП, то есть кулиса. Для этой цели ключом на 13 нужно открутить болт хомута и развести его в стороны. После этого привод отсоединяется от основной коробки передач.
- Отсоединяется датчик, осуществляющий включение фонарей заднего перемещения, а также трос системы сцепления.
- Ослабляются гайки ступиц и поднимаются передние колёса. Их нужно снять и полностью открутить гайки ступиц. После этого откручиваются шаровые опоры и выворачиваются ступицы так, чтобы открылась возможность демонтировать такие элементы, как пыльники, хомуты.
- Под двигатель нужно обязательно поставить опору, чтобы после снятия КПП он не упал. После этого откручиваются все винты, при помощи которых крепится коробка передач к двигателю, а также откручиваются кронштейны для крепления коробки. Данную работу желательно выполнять вдвоём, так как это достаточно весомая деталь автомобиля. В процессе вытаскивания устройства нужно проследить за тем, чтобы первичный вал не задевал лепестки.
- Требуется вывести концы пружинного фиксатора при помощи отвёртки. После этого вытаскивается муфта сцепления.
- Отводятся лепестки немного назад и снимается старый подшипник.
- Обратной последовательностью действий нужно установить новую деталь на место. Подшипник при этом должен быть установлен на муфту так, чтобы все выступающие компоненты были направлены в сторону муфты.
- Проводится фиксация новой детали при помощи держателя сцепления с одновременным использованием такого состава, как смазка для выжимного подшипника сцепления.
Это интересно: Автосигнализация «Шериф»: 7 моделей системы и подробная инструкция по эксплуатации
После проведённой замены подшипника устанавливается сама коробка передач, также в обратной последовательности. Нужно вставить на место шаровые опоры, ШРУС, закручивается гайка ступицы. Затем осуществляется установка колёс, затягиваются специальные колёсные болты, автомобиль опускается на поверхность. Как только машина установлена на пол, нужно затянуть их вместе с гайками ступицы.
В завершение работ нужно залить масло обратно в коробку передач, а еще лучше заменить его на совершенно новый продукт.
Менять старый подшипник нужно также исключительно на новый
При этом нужно обратить внимание на производителя детали. Если многочисленные элементы сцепления будут от разных компаний, может появиться небольшой дисбаланс в процессе эксплуатации
Подобрать полный комплект системы сцепления относительно несложно. Главное — ориентироваться на популярность среди покупателей, на отзывы, оставленные водителями, на репутацию производителя и поставщика. Оптимальным вариантом будет приобретение цельного комплекта о одной фирмы.
Инструкция замены выжимного подшипника
Несмотря на кажущуюся трудность, в замене элемента сцепления нет ничего сложного. К тому же и времени эта процедура займет немного. Нужно лишь четко следовать пошаговой инструкции. Ниже приведена инструкция замены выжимного на примере автомобиля ВАЗ 2110.
Замена выжимного подшипника
Шаг 1. Отсоедините клеммы аккумулятора, а затем снимите его.
Отсоединение клемм АКБ
Шаг 2. Снимите также воздушный фильтр. Он будет мешать.
Снятие воздушного фильтра
Шаг 3. Выкрутите верхнюю гайку стартера.
Выкручивание гайки крепления стартера
Шаг 4. При помощи двух ключей на 17 расконтрите гайки на тросике сцепления.
Расконтривание гаек на тросике сцепления
Шаг 5. Вытащите трос сцепления с вилки и уберите его в сторону, чтобы не мешал.
Снятие троса сцепления
Шаг 6. Выкрутите по кругу болты крепления коробки передач.
Выкручивание болтов крепления КПП
Шаг 7. Снимите верхнюю декоративную защиту из пластика.
Снятие пластиковой крышки двигателя
Шаг 8. Установите специальную конструкцию для вывешивания двигателя. Только после этого можно продолжать работу.
Установка конструкции для вывешивания двигателя
Шаг 9. Снимите два передних колеса.
Снятие передних колес
Шаг 10. Демонтировав декоративную крышку, выкрутите гайку крепления наружной гранаты.
Выкручивание гаек крепления наружной гранаты
Шаг 11. Сняв защиту, поднимите автомобиль еще выше. Затем при помощи металлической щетки очистьте поверхность в районе сливной гайки.
Очистка сливной пробки от грязи
Шаг 12. Выкрутите сливную пробку. Для этого нужна головка на 17.
Выкручивание сливной пробки
Шаг 13. Слейте масло и закрутите пробку обратно.
Слив масла с коробки передач
Шаг 14. Открутите два болта, которые держат шаровую опору.
Крепежные элементы шаровой опоры
Шаг 15. Надавите монтировкой на стойку, чтобы освободить шаровую от шпилек. По возможности выполняйте это действие с напарником.
Демонтаж тяги
Шаг 16. Используя монтажку, аккуратно выдерните из коробки передач ШРУС.
Извлечение ШРУСа из коробки передач
Шаг 17. Снимите ШРУС. Делайте это аккуратно, чтобы не повредить пыльники. Затем повторите процедуру на другой стороне.
Аккуратное снятие ШРУСа
Шаг 18. Выкрутите все болты крепления кожуха.
Выкручивание болтов крепления кожуха
Шаг 19. Снимите и уберите кожух.
Снятие кожуха
Шаг 20. Демонтируйте тягу.
Демонтаж тяги
Шаг 21. Головкой на 17 открутите нижний болт крепления стартера.
Выкручивание болта крепления стартера
Шаг 22. Демонтируйте стартер, отсоединив перед этим от него фишки.
Демонтаж стартера и отключение от него фишек
Шаг 23. Отключите фишку датчика скорости и заднего хода.
Отключение датчика скорости и заднего хода
Шаг 24. Выкрутите два кронштейна задней подушки. Придерживайте болты другим ключом, чтобы тот не проворачивался.
Выкручивание кронштейнов задней подушки
Шаг 25. Выкрутите болты крепления подушки, а затем снимите ее.
Снятие подушки
Шаг 26. Подставив упор под коробку передач, открутите гайку крепления второй подушки. Потребуется головка на 17 с удлиненным воротком.
Выкручивание гайки крепления второй подушки
Шаг 27. При помощи монтажки немного расшатайте коробку и попытайтесь снять ее.
Отсоединение коробки от двигателя
Шаг 28. Медленно опустите коробку вниз, стараясь не повредить лепестки первичного вала.
Опускание коробки передач вниз
Шаг 29. Осмотрите все элементы сцепления.
Визуальный осмотр элементов сцепления
Шаг 30. Как видите на фото, выжимной подшипник заклинило. Спасет только замена.
Выжимной подшипник сцепления заклинило
Шаг 31. Также осмотрите корзину сцепления на предмет наличия повреждений.
Осмотр корзины сцепления
Шаг 32. Смажьте литолом рабочую поверхность нового подшипника.
Смазывание литолом нового подшипника
Шаг 33. Смазав шлицы литолом, установите новый подшипник.
Установка выжимного подшипника
Шаг 34. Произведите установку сцепления в обратном порядке, не забыв обработать смазкой все крепежные элементы.
Монтаж сцепления и коробки передач
Шаг 35. Коробка стоит на месте и все практически готово, нужно лишь залить масло в систему.
Все детали установлены
Шаг 36. Как видите, теперь педали сцепления и тормоза находятся на одном уровне. Это значит, что замена прошла успешно. Осталось проверить, как переключаются передачи и, собственно, провести тест-драйв. На этом все!
Проверка работы сцепления
Решаем проблему
Причин выхода из строя сцепления множество, но в этой статье мы опишем одну из самых распространенных, а именно выход из строя выжимного подшипника.
Выжимной подшипник
Выжимной подшипник — важная деталь, и как не допустить его поломки и предотвратить неисправности, а в случае, если такое произошло, как правильно его заменить должен знать любой автовладелец.
Причины поломки
На выжимной подшипник оказывается влияние лишь тогда, когда выжимается педаль, в этот момент он отведен назад, как будто уводит ведомый диск. Вследствие этого, если долго удерживать сцепление при включенной скорости, появляется нагрузка на подшипник, что может послужить причиной быстрого износа или неисправности. Однако, если правильно пользоваться, то ремонт не понадобится.
Выходил ли у вас из строя выжимной подшипник
Опрос
- Нет (100%!, 1 Голос)
- Да (0%!, 0 Голос)
Всего голосов: 1
Загрузка …
Признаки выхода из строя выжимного подшипника
Симптомы износа выжимного подшипника — это типичные стуки при нажатии сцепления, когда мотор работает. Но если данный стук в основном увеличивается при низкой температуре, то волноваться не нужно. Потому что эта деталь сделана из очень прочной стали, которая отличается сравнительно малым расширением. Стакан, в котором находится сам подшипник, наоборот — очень чувствителен к изменению температуры.
Меняем выжимной подшипник
Чтобы произвести замену необходимо:
- Снять КПП (снятие коробки передач будет описано ниже).
Кончики фиксатора расцепляются с муфтой.
Фиксатор отсоединяем от муфты
Снимаем подшипник с втулки вместе с муфтой.
Снятие муфты
Снимаем подшипник с муфты, на которой он находится.
Отжав лепестки снимаем подшипник
Внимательно осмотрите подшипник, который собираетесь поставить. Вращение в нем должно происходить свободно, люфты недопустимы.
Перед установкой осмотрите состояние нового подшипника
- Ставя новый на муфту, позаботьтесь о том, чтобы часть ее внутреннего кольца была направлена в сторону.
- Закрепите ее в данном положении — для этого предусмотрен специальный фиксатор.
- Консистентным маслом произведите смазку втулки.
- Установите подшипник.
- Муфта должна быть зафиксирована специальным фиксатором.
- Установите КПП.
Снятие КПП
Совет: снимать КПП лучше с напарником.
Перед тем, как снять КПП, необходимо снять аккумуляторную батарею и слить трансмиссионное масло, так же должен быть отсоединен стартер. Эти процедуры несложные, поэтому подробно останавливаться на них не будем.
- Отсоединяем тросик привода сцепления и вынимаем его из кронштейна.
Отсоединяем колодку от измерителя скорости, для этого необходимо сжать пружинные зажимы.
Отсоединение колодки
- Откручиваем болты, прикрепляющие кронштейн модуля зажигания к КПП и болты крепления КПП к мотору.
- В нижней части авто отсоединяем провода, соединяющие колодку с выключателем света.
Откручиваем болты, прикрепляющие кронштейн реактивной тяги к КПП.
Откручивание болтов крепления кронштейна
- Ослабляем крепление хомута тяги, отвечающую за переключение передач.
- Отсоединяем тягу от шарнира штока выбора скоростей.
Снимаем приводы колес.
Снятие приводов колес
- Откручиваем гайку крепления КПП к мотору.
- Откручиваем 3 болта и снимаем крышку картера.
Откручиваем болт, соединяющий КПП с мотором.
Откручивание болта крепления коробки с мотором
- Снизу автомобиля отворачиваем гайку крепления левой опоры силового агрегата.
- Откручиваем гайки крепления задней опоры силового агрегата к кузову.
- Аккуратно сдвигаем коробку по направляющим втулкам.
Выжимной подшипник сцепления: принцип действия, симптомы неисправности
- 156 11 161k
- 126 2 138k
Сегодня наиболее распространены системы сцепления с двумя дисками – ведущим, жестко сцепляемым с коленчатым валом и ведомым, передающим крутящий момент на КПП. Для переключения передач или перевода автомобиля на холостой ход требуется разъединение дисков сцепления, которое осуществляется с помощью выжимного подшипника, оттягивающего ведомый диск от ведущего.
Местоположение выжимного подшипника
Это важный элемент системы сцепления, и одновременно одна из наиболее уязвимых деталей. Выжимной подшипник сцепления в процессе движения автомобиля находится в состоянии покоя, включаясь в работу только при переключении передач. Поломка такой мелкой запчасти гарантирует невозможность дальнейшей эксплуатации авто, так что менять подшипник нужно сразу же при появлении явных признаков его неисправности.
Стоит деталь от 300 до 1500 и более рублей в зависимости от производителя и модели автомобиля. Замена подшипника на СТО обойдется в 3000-7000 рублей, поэтому при наличии желания, возможности и нормального комплекта автоинструментов есть смысл сделать это самостоятельно и хорошо сэкономить.
Виды выжимных подшипников
Сейчас распространены два типа выжимных подшипников:
- роликовые или шариковые – механические узлы, передающие усилие на подшипник через жесткую связку тяг;
- гидравлические – здесь усилие создается гидравликой, благодаря чему педаль сцепления выжимается гораздо легче.
Гидравлический выжимной подшипник
Роликовый выжимной подшипник
Принцип действия
Задача выжимного подшипника заключается в обеспечении соединения и разъединения сцепления при нажатии на педаль в салоне автомобиля. Принцип работы детали довольно прост:
- ведомый диск нажимным диском поджимается к маховику, за счет чего и обеспечивается сцепление;
- давление на нажимной диск обеспечивается диафрагменной пружиной, на внутренние лепестки которой и воздействует выжимной подшипник сцепления;
- передвижение подшипника, инициирующее разъединение дисков обеспечивается вилкой сцепления.
Выжимной подшипник в системе сцепления автомобиля
Причины и признаки поломки выжимного подшипника
Причиной поломки данной детали являются неравномерные нагрузки на нее в момент, когда сцепление выжато, и она уходит назад вместе с ведомым диском. По этой причине долго удерживать педаль сцепления при включенной передаче строго не рекомендуется. В принципе, это надежная и долговечная деталь, а выходит из строя она чаще всего у автомобилистов-новичков.
Самый главный симптомы износа подшипника – появление легкого стука при выжимании педали сцепления. Если звук появился летом, это почти гарантия грядущих проблем, если же он пришел вместе с морозами, может иметь место элементарное изменение линейных размеров стакана подшипника из-за падения температуры на улице. Выжимной подшипник в большинстве автомобилей обладает неоспоримым достоинством – высокой прочностью, поэтому даже при появлении шума вы можете себе позволить некоторое время ничего не предпринимать, а понаблюдать за тем, не усиливается ли он.
Как проверить выжимной подшипник
Проверка выжимного подшипника сцепления проводится на слух при выжимании педали, когда он в работе (вращается). В зависимости от стадии и характера износа (малое количество смазки или пошла выработка) звук будет отличатся, он может как просто гудеть, так и шуметь или издавать другие неприятные звуки в районе коробки. Но не стоит путать эти звуки с теми, что могут возникать когда педаль сцепления даже не выжата, поскольку такой признак будет указывать на подшипник первичного вала.
Замена выжимного подшипника сцепления
Если подшипник все же нужно менять, придется выполнить следующую последовательность действий:
- демонтаж КПП;
- отсоединение от муфты концов пружинного фиксатора;
- снятие с направляющей втулки подшипника;
- отсоединение пружинного держателя;
- снятие подшипника с муфты и установка новой детали.
Самостоятельная замена
В принципе поменять подшипник можно и самому если вы обладаете хоть каким то опытом и у вас есть инструменты, место в гараже, яма, эстакада.
Демонтаж выжимного подшипника производится так:
- Отворачиваете все болты которые соединяют КПП и двигатель.
- Снимайте коробку передач
- Отсоединяете подшипник с зацепления с вилкой.
- Демонтируйте подшипник.
- Меняете на новый.
- Устанавливаете все в обратном порядке.
Заводской ресурс выжимного подшипника составляет в среднем 130-150 тысяч километров. На практике этот параметр ниже из-за ряда негативных факторов — движения по плохим дорогам, нехватки опыта у водителей или низкого качества применяемых деталей. Как следствие, узел служит в два раза меньше и требует замены уже через 70 тысяч километров.
Где используется
Автопроизводители используют этот элемент на системах с двумя дисками – ведомым и ведущим. Первый элемент получает крутящий момент от второго и передает его на трансмиссию. Дальше по карданной передаче усилие передается на редуктор, а затем – на колеса. Ведущий диск плотно закреплен на коленчатом валу
Чтобы перейти водителю с одной передачи на другую (неважно, повышенная это или пониженная), необходимо разъединить эти два элемента. Данная операция производится именно благодаря подшипнику
Усилие контролируется нажатием на педаль сцепления. Когда оно выжато «в пол», передача крутящего момента прекращается – подшипник вращается с такой же скоростью, как и маховик. По мере отпускания происходит соединение двух дисков между собой. В это время наблюдаются высокие нагрузки, возлагаемые на выжимной подшипник сцепления. Неисправности данных элементов возникают именно из-за больших нагрузок.
Стоит отметить, что во время движения, когда автомобиль едет «на передаче», данный элемент перебывает в спокойном состоянии. Но как только нужно переключиться на следующую или предыдущую скорость, он тут же подключается в работу. Несмотря на маленькие размеры, этот элемент выполняет ответственную функцию. При любой неисправности дальнейшая эксплуатация автомобиля будет невозможна или затруднена
Поэтому при первых симптомах следует обратить на него внимание. Какие имеет выжимной подшипник сцепления признаки неисправности («Калина» в том числе), рассмотрим далее
Разновидности
Подшипники в авто бывают разными. Это и ступичные подшипники, а также значимые опорные подшипники, о которых мы с вами уже говорили ранее.
Прежде чем обсудить тему выхода из строя и характерные признаки возникновения такой ситуации, нужно разобраться в существующих видах подшипников.
Всего есть 2 варианта. А именно:
- Механические. Еще называют роликовыми или шариковыми. Работает на основе жесткой связки тяг, которые и передают необходимое усилие к подшипнику;
- Гидравлические. Именно поломки гидравлического варианта выжимного подшипника наиболее актуальны в настоящее время. Работа основана на гидравлическом принципе. Это позволяет сделать педаль заметно более чувствительной.
Механические элементы можно встретить в основном на старых и отечественных авто.
На большинстве же нынешних машин используют гидравлику. Это такие авто как:
- Лада Калина;
- Дэу Ланос;
- ВАЗ 2114;
- ВАЗ 2110;
- Форд Фокус;
- Ауди А4;
- Нива Шевроле;
- Дэу Нексия;
- Лада Приора;
- Мазда 3;
- Ниссан Альмера и пр.
На некоторых авто сцепление буксует или выдает ряд других признаков, потенциально указывающих на наличие неисправностей.
Заключение
Итак, мы выяснили, какие имеет выжимной подшипник сцепления признаки неисправности. Как видите, основной симптом — это посторонние звуки в районе коробки и сцепления, а также сложности при переключении передач. Кстати, проверяется этот элемент просто — достаточно взяться одной рукой за его основание, а второй вращать его по оси. Если вы производите замену диска или корзины, не поленитесь сделать такую диагностику. Ведь возможно, через пару сотен километров вам заново придется снимать все навесное либо ехать в сервис, где с вас запросят немалую сумму.
Поломка сцепления – одна из неприятностей, которая может подстерегать водителя в дороге. Обычно при этом автомобиль просто прекращает свое движение, притом, что мотор нормально работает. Не всегда такая поломка происходит внезапно, часто пред этим можно наблюдать некоторые признаки скорой поломки.
Признаки неисправности сцепления
Вообще же, основными признаками неисправности сцепления считаются пробуксовка сцепления и неполное его выключение.
При неполном выключении (педаль нажата) наблюдается затрудненное включение передач при работающем двигателе, шумы и треск при переключении передач, большой свободный ход педали сцепления. При «пробуксовке» сцепления (педаль отпущена) может ощущаться запах гари в салоне от горения накладок диска сцепления, ухудшится динамика автомобиля, мотор может перегреваться, .
Хорошо, если подобные признаки неисправности сцепления водитель заметит вовремя, в таком случае можно добраться до автосервиса даже без посторонней помощи, нужно просто ехать медленно, не газовать и аккуратно переключать передачи, желательно применяя так называемый «двойной выжим сцепления» и «перегазовку» при переключении.
При этом для переключения на высшую передачу, выжимается педаль сцепления, рычаг КПП задерживается в нейтральном положении, педаль сцепления отпускается, потом снова нажимается, после чего включается соответствующая передача.
Для переключения с высшей передачи на низшую, рычаг КПП также задерживается в нейтральном положении, отпускается педаль сцепления и немного нажимается педаль газа, после чего сцепление опять выжимается, и включается нужная передача. Освоив такое переключение передач, можно не только снизить нагрузку на детали сцепления, но и заметно продлить «жизнь» коробке передач.
Причины и основные неисправности сцепления
Чаще всего, причиной поломки сцепления является неправильная эксплуатация автомобиля. Например, если машина «села» в снегу, а вы продолжаете усилено газовать или вы очень любите трогаться с пробуксовкой – все это сокращает срок службы сцепления.
Кроме самого диска сцепления, может «полететь» и выжимной подшипник – он служит для плавного включения и выключения сцепления. Обычно, перед «смертью» выжимного подшипника можно услышать характерный визг – это верный признак того, что подшипник нужно менять.
В принципе, при внезапной поломке выжимного подшипника, можно продолжать движение, правда, при этом пользоваться сцеплением не получится, ведь оно будет постоянно включенным. По этой причине трогаться с места придется либо с буксира, либо, включив стартер и первую передачу (при этом машина сразу же начнет двигаться, а потом заведется), конечно, если хватит «сил».
Как только машина заведется и наберет скорость на первой передаче, сбросьте газ, сразу же включите вторую передачу, и таким же образом переключайтесь на третью. При переключении главное ловить нужный момент, когда скорость вращения вала КПП и мотора совпадут, иначе при переключении будет слышен хруст.
Конечно, прибегать к такому методу нужно лишь в крайнем случае и если нет возможности доставить машину на сервис другим, более щадящим для неё способом.
Кстати, при замене выжимного подшипника, на СТО вам могут посоветовать заменить также и диск сцепления. На самом деле, это не всегда нужно делать, если диск сцепления находится в нормальном состоянии.
Причиной отказа сцепления может быть также поломка в механизме его привода, например, обрыв или заедание троса привода сцепления, поломка рычажной системы, утечка из гидропривода, если сцепление гидравлическое, или другие подобные поломки в приводе.
Видео:
поломка сцепления, как добраться до автосервиса или домой своим ходом (такое иногда возможно).
Как видите, продолжить в некоторых случаях движение возможно даже при неисправном сцепление. Все эти рекомендации пригодятся для владельцев автомобиля с механической коробкой передач. Удачи!
Выжимной подшипник сцепления – это механическая часть трансмиссии автомобиля, предназначенная для отделения диска сцепления от корзины. Проще говоря, он включает и выключает сцепление.
