Что такое разминусовка двигателя

Куда крепить провода?

В подкапотном пространстве часто используют следующие связки дополнительной массы:

  1. «Минус» аккумулятора – Кузов (крепится к креплению стойки к «стакану»).
  2. Шпилька корпуса генератора – Кузов.
  3. Корпус генератора – Корпус двигателя – Корпус двигателя.

Это всё делается для устранения потери тока на участке цепи генератор-крепление генератора-двигатель-аккумулятор, так же для дополнительной защиты электрооборудования от выхода из строя.

Давайте рассмотрим всё на примере: Плохая масса с ЭСУД.

Проблема: На прогретом двигателе Датчик положения дроссельной заслонки (ДПДЗ) ВАЗ находится в открытом положении на 2% (на холостом ходу). Как оказалось, ДПДЗ открывается именно в момент включения вентилятора.

Вывод: плохой контакт ЭСУД с кузовом автомобиля.

Что мы делаем? Берём дополнительный провод с изоляцией (3х2,5 кв.мм) и прокладываем его от минуса аккумулятора до каркаса панели приборов, на шпильку крепления массы ЭСУД. С обеих концов провода надёжно крепим контакты.

Источник

Проверка массы в авто

Трансмиссии на некоторых моделях автомобилей оснащены шасси или защитным экраном для модулей, датчиков и соленоидов (реле). Вы также можете проверить эти основания, используя свой цифровой мультиметр.

  1. Проверьте падение напряжения между коробкой передач и отрицательным полюсом аккумулятора. Падение напряжения должно быть 0,2 В или ниже.
  2. Проверьте заземление отдельных шасси, проверив падение напряжения на каждой клемме заземления на коробке передач. Падение напряжения должно быть 0,2 В или ниже.

При необходимости очистите, отремонтируйте или замените заземление коробки передач. Удалите смазку, ржавчину и краску с заземленных клемм или замените поврежденные заземляющие ремни.

Общие значения падения напряжения

Кабели дросселя и другое оборудование могут быть повреждены, когда высокий электрический ток не может найти правильный путь назад к земле.

Для чего нужна масса в автомобиле

Заземление двигателя обеспечивает электрический обратный путь для стартера. Плохое заземление двигателя является распространенной проблемой, приводящей к тяжелому запуску и отсутствию запуска.

В следующем тесте выполняется считывание падения напряжения, чтобы определить нежелательное сопротивление в цепи заземления двигателя.

  1. Отключите зажигание или топливную систему, чтобы предотвратить запуск двигателя во время испытаний.

Если система зажигания оснащена распределителем, вы можете отсоединить кабель высокого напряжения от крышки распределителя и заземлить его на двигатель (болт или кронштейн) с помощью проволочной перемычки. В других системах вы можете удалить предохранитель топливного насоса. Обратитесь к руководству по эксплуатации вашего автомобиля или ремонту автомобиля, чтобы найти предохранитель. Вы также можете использовать дистанционный выключатель стартера. Подключите переключатель к клеммам цепи управления реле стартера или соленоида (втягивающее реле).

  1. Установите для цифрового мультиметра постоянное напряжение и выберите максимально близкий диапазон, но больший, чем напряжение аккумулятора. Например, 20 вольт. Или выберите функцию автоматического выбора диапазона, в зависимости от ваших функций мультиметра.
  2. Подсоедините красный провод прибора к чистой поверхности двигателя, а черный провод прибора – к отрицательному (-) полюсу аккумулятора.
  3. Попросите помощника запустить двигатель примерно на пять секунд, этого достаточно, чтобы получить хорошее чтение значений тока.

Вы должны получить показание 0,2 вольт или меньше. При необходимости обратитесь к спецификациям вашего производителя в руководстве по ремонту вашего автомобиля. Вы получили более высокое чтение? В цепи заземления есть нежелательное сопротивление. Чтобы найти проблему, перейдите к следующим шагам.

  1. Переместите красный провод вашего измерителя на основную клемму заземления со стороны двигателя.
  2. Пусть ваш помощник провернет двигатель, пока вы снимаете показания падения напряжения.

Повторите два предыдущих шага, переместив красный провод к разъему, соединяющему черный основной провод заземления с клеммой аккумулятора. Когда вы получаете показание около 0,2 В или ниже, нежелательное сопротивление находится между этой и предыдущей контрольной точкой. Проверьте на наличие коррозии, оборванных или ослабленных проводов.

Основные цели разминусовки

Многие автовладельцы наверняка неоднократно наблюдали такое явление, как «проседание» бортовой электросети в моменты её наибольшей загрузки, при одновременном подключении нескольких требовательных к потребляемому току приборов (например, климатической системы, мультимедийного центра, электроподогрева сидений). Такие кратковременные сбои таят в себе немало неприятных сюрпризов, вплоть до выхода из строя бортового компьютера.

Но они могут наблюдаться и без видимых и очевидных причин, ухудшая работу силового агрегата, датчиков, системы зажигания, сервоприводов и того же электронного бока управления. Подобные провалы обычно происходят из-за ослабления крепления штатной массы, в случае окисления или разрушения контактов. Стабильность функционирования бортовой электросети в этом случае будет нарушена.

Исправить ситуацию поможет разминусовка двигателя, которая в данном случае окажется тем дополнительным приспособлением, которое в случае проблем с основным возьмёт на себя роль штатного минуса. Как правило, на такой шаг вынуждены идти владельцы откровенно старых авто, кузов которых находится в далёком от идеального состояния.

Вторая причина, зачем нужна разминусовка двигателя, хотя и звучит как более экзотичная, на самом деле тоже вполне рациональны: её выполняют апологеты тюнинга силового агрегата. По их мнению, наличие дополнительной массы позволяет снизить нагрузку с бортовой электросети, распределяя её более равномерно по сравнению с применением единственной штатной массы.

Дополнительная масса: преимущества

Разминусовка двигателя в целях усовершенствования имеет как сторонников, так и противников данного способа. Скептики считают данное решение бесполезной тратой времени и средств, ссылаются на то, что штатных решений в автомобиле вполне достаточно, сечения заводских проводов хватает, каждый датчик имеет свой отдельный минус-землю (sensor ground) и т.д.

Главным аргументом среди тех, кто уже реализовал процедуру, является стабильность искрообразования и работы всей системы зажигания в результате максимально эффективной и надежной массы в автомобиле. Также утверждается, что масса становится ровной для всех устройств, потребляющих электричество. Такого равномерного распределения невозможно добиться стандартной массой, даже при условии регулярного очисткой клемм. В списке основных плюсов силовой разминусовки двигателя отмечены:

  • экономия горючего на минимальной отметке от 5-7% и более достигается благодаря тому, что разгружается генератор, сопротивление уменьшается;
  • стартер активнее вращает коленчатый вал при отрицательных температурах в момент запуска;
  • двигатель после разминусовки работает более ровно и плавно;
  • силовая установка лучше откликается на педаль газа;
  • мотор отдает больше мощности;
  • аккумулятор служит дольше, эффективнее дозаряжается от генератора;
  • исчезают вибрации двигателя при включении мощных потребителей (кондиционер, повышение громкости музыки при использовании внешних усилителей и т.д.);

Такая доработка облегчает пуск автомобиля, повышается стабильность оборотов в режиме холостого хода (обороты не плавают). Также отмечено, что головные фары после разминусовки дизельного или бензинового двигателя начинают светить ярче, повышая комфорт и безопасность передвижения в темное время суток. Дополнительно стоить отметить, что после разминусовки минимизируются или полностью исключаются помехи и наводки, музыка с носителя и радио в акустической системе автомобиля начинает воспроизводиться чище. Еще одним плюсом является повышенная безопасность для электрооборудования в том случае, если провод штатной массы оборвется или разрушится его крепление к кузову.

Как самому сделать разминусовку мотора

Процедура подразумевает проведение дополнительных проводов к массе от основных источников потребления тока. Для большинства автомобилей минус проводят от 4-6 источников:

  • минус генератора;
  • масса от стартера;
  • минусовой провод от двигателя (желательно не менее 2 точек);
  • масса коробки передач (при наличии АКПП);
  • минус кузова в подкапотном пространстве (удаленная часть от АКБ);

Провода должны быть гибкими, изготовленными из чистой меди высокого качества с минимальным содержанием примесей. Не рекомендуется использование проводки на основе медных сплавов.
Также провод должен иметь большое сечение

Это необходимо для обеспечения наилучшей проводимости электрического тока.
Дополнительно потребуется обратить внимание на изоляцию проводов. Она должна быть прочной, устойчивой к механическому износу и иметь способность противостоять значительным колебаниям температур (большой нагрев в подкапотном пространстве с последующим остыванием).. Стоит добавить, что в продаже можно приобрести как готовые решения, так и сделать разминусовку двигателя своими руками

Для изготовления потребуется медный кабель, термоусадочная трубка и клеммы. Длина кабеля и количество клемм будет зависеть от того, сколько устройств планируется заземлить на кузов (подключить к массе). После нарезки кабеля необходимо обжать клеммы и надеть термоусадку в тех местах, где кабель оголяется для соединения с клеммой. Завершающим этапом станет установка изготовленных проводов в подкапотном пространстве автомобиля

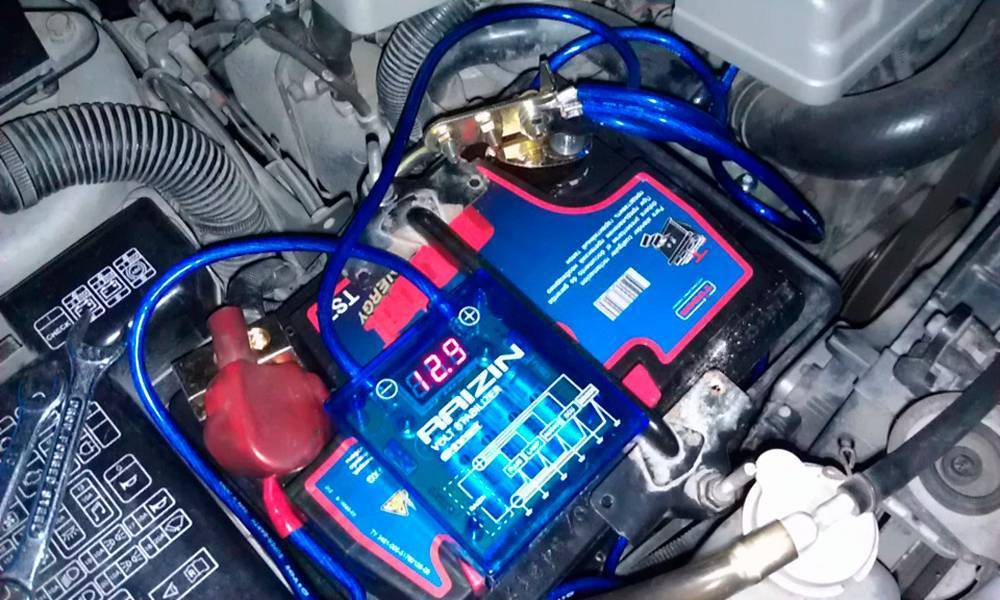

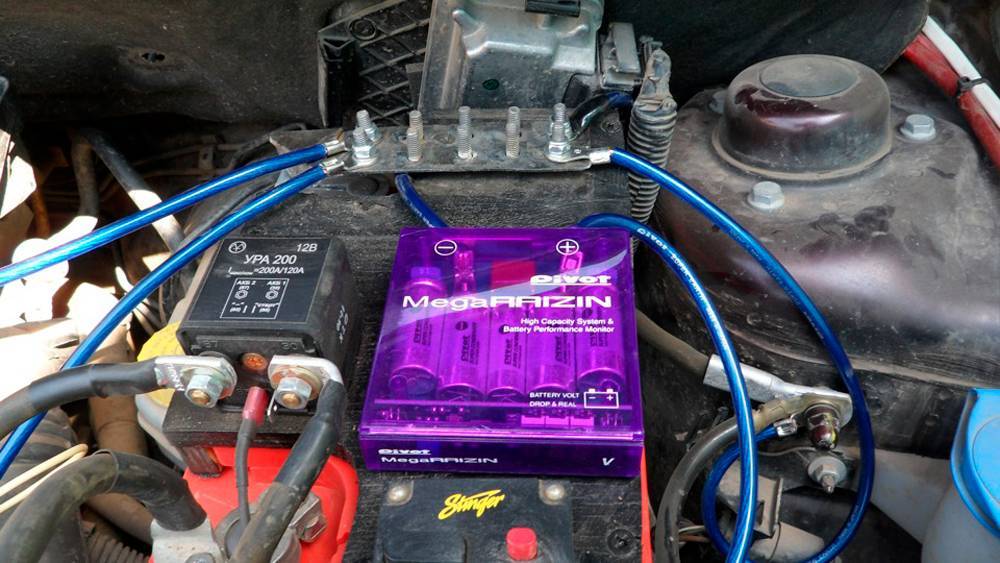

Стоит добавить, что в продаже можно приобрести как готовые решения, так и сделать разминусовку двигателя своими руками. Для изготовления потребуется медный кабель, термоусадочная трубка и клеммы. Длина кабеля и количество клемм будет зависеть от того, сколько устройств планируется заземлить на кузов (подключить к массе). После нарезки кабеля необходимо обжать клеммы и надеть термоусадку в тех местах, где кабель оголяется для соединения с клеммой. Завершающим этапом станет установка изготовленных проводов в подкапотном пространстве автомобиля.

Как работает кнопка запуска мотора. Доступные варианты и решения для самостоятельной установки кнопки стартера. Как самому установить кнопку запуска ДВС.

Признаки неисправности или пробоя высоковольтного свечного провода системы зажигания. Как проверить автомобильные бронепровода своими руками.

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

Как быстро завести двигатель при разряженной АКБ. Особенности и преимущества использования автономного пускозарядного устройства. Советы при выборе бустера.

Условия правильного хранения автомобильного аккумулятора. Снятие, осмотр и подготовка батареи. Как сохранить аккумулятор без регулярной подзарядки.

Основные способы ремонта треснувшего блока цилиндров двигателя. Обнаружение трещины, ремонт при помощи сварки, расклепывания или нанесения эпоксидного слоя.

Вообщем, в машине часто садился аккумулятор, которому меньше года. Вольтметр показывал маленькое напряжение. Прочитав в интернете про увеличение количества вольт, выдаваемых генератором, я сделал также, как делают многие.

Изначальное напряжение,

когда только завёл машину (все кнопки, печка и музыка выключены)

Итак, нам понадобится:

толстый провод (у меня остался лишний от сабвуфера) и 4 клеммы. Паяльник и изолента

Отрезал провод, припаял к нему клеммы с двух сторон, на всякий случай заизолировал место пайки

Далее, снимаем минусовую клемму с аккумулятора. Берем сделанный нами провод и прикручиваем его одним концом к генератору, другим концом к массе кузова, я прикрутил к болту около бачка омывателя лобового стекла (можно было к болту, который держит фару, да без разницы куда)

Следующий шаг — подсоединение дополнительной массы к аккумулятору.

На минусовой клемме аккумулятора, находится тонкий черный провод (у меня на нем даже ярлык какой-то заводской был). Откручиваем этот провод с клеммы, под него засовываем второй, наш самодельный, проводок, после чего закручиваем провод, вместе с заводским. Смотрим куда идет заводской провод, он идет к левому крылу, параллельно аккумулятору. Откручиваем с массы( с крыла) провод, протираем тряпкой гайку, клемму этого провода, и шайбу. Прикручиваем самодельной провод и сверху него заводской. Т.е всего у нас. получилось два провода идущие на массу с АКБ. Заводской по желанию можно снять.

Рад, что хоть не много удалось повысить зарядку АКБ от генератора. Ближе к зиме, планирую установить «Трёхуровневый регулятор напряжения».

Цена вопроса: 14 ₽

Для чего делают разминусовку

В процессе эксплуатации авто можно столкнуться с тем, что электрическая бортовая сеть в буквальном смысле слова «проседает», особенно в моменты пиковых нагрузок (одновременное включение габаритов, ближнего и дальнего света фар, различных обогревов зеркал и стекол параллельно использованию климатической установки, электрических стеклоподъемников, мощной акустики и других устройств).

Также «провалы» в напряжении могут наблюдаться и без видимых причин, влияя на стабильность работы ДВС, его системы зажигания, ЭБУ, датчиков, сервоприводов и других электроустройств. Подобное может происходить в том случае, если в месте штатного крепления минусовой клеммы к кузову произошло окисление, контакт разрушился или появилась коррозия. Автомобильная электрическая сеть закономерно начинает работать нестабильно.

С учетом вышесказанного вопрос разминусовки двигателя зачастую поднимается в двух основных случаях: при необходимости альтернативной установки минусовой клеммы на кузов автомобиля в целях устранения поломки, а также для доработок и тюнинга двигателя.

Сейчас читают:

В первом случае дополнительная разминусовка мотора зачастую необходима по причине того, что кузов автомобиля старый, штатное место крепления массы пришло в негодность и т.п. Касательно улучшений и тюнинга, бытует мнение о том, что дополнительная разминусовка позволяет более равномерно распределить электричество в бортовой сети транспортного средства сравнительно с использованием штатной минусовой клеммы.

Как самому сделать разминусовку мотора

Процедура подразумевает проведение дополнительных проводов к массе от основных источников потребления тока. Для большинства автомобилей минус проводят от 4-6 источников:

  • минус генератора;
  • масса от стартера;
  • минусовой провод от двигателя (желательно не менее 2 точек);
  • масса коробки передач (при наличии АКПП);
  • минус кузова в подкапотном пространстве (удаленная часть от АКБ);

Провода должны быть гибкими, изготовленными из чистой меди высокого качества с минимальным содержанием примесей. Не рекомендуется использование проводки на основе медных сплавов.
Также провод должен иметь большое сечение

Это необходимо для обеспечения наилучшей проводимости электрического тока.
Дополнительно потребуется обратить внимание на изоляцию проводов. Она должна быть прочной, устойчивой к механическому износу и иметь способность противостоять значительным колебаниям температур (большой нагрев в подкапотном пространстве с последующим остыванием).

Стоит добавить, что в продаже можно приобрести как готовые решения, так и сделать разминусовку двигателя своими руками. Для изготовления потребуется медный кабель, термоусадочная трубка и клеммы. Длина кабеля и количество клемм будет зависеть от того, сколько устройств планируется заземлить на кузов (подключить к массе). После нарезки кабеля необходимо обжать клеммы и надеть термоусадку в тех местах, где кабель оголяется для соединения с клеммой. Завершающим этапом станет установка изготовленных проводов в подкапотном пространстве автомобиля.

https://youtube.com/watch?v=MUmIehk7XBg

Как работает кнопка запуска мотора. Доступные варианты и решения для самостоятельной установки кнопки стартера. Как самому установить кнопку запуска ДВС.

Признаки неисправности или пробоя высоковольтного свечного провода системы зажигания. Как проверить автомобильные бронепровода своими руками.

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

Как быстро завести двигатель при разряженной АКБ. Особенности и преимущества использования автономного пускозарядного устройства. Советы при выборе бустера.

Условия правильного хранения автомобильного аккумулятора. Снятие, осмотр и подготовка батареи. Как сохранить аккумулятор без регулярной подзарядки.

Основные способы ремонта треснувшего блока цилиндров двигателя. Обнаружение трещины, ремонт при помощи сварки, расклепывания или нанесения эпоксидного слоя.

С каждым годом количество электрооборудования на автомобиле увеличивается. И хотя благодаря миниатюризации электронных компонент пока ещё удаётся удержать всю эту громаду на 12-вольной бортовой сети, но ситуация в среднесрочной перспективе может стать критической. Но и сегодня очень многое зависит от проводки и, конечно же, от качества массы, которое оказывает самое непосредственное влияние на точность функционирования датчиков, сенсоров, контроллеров и других компонентов электрооборудования.

Электрическая масса, как известно, является частью бортовой электросети, соединяя АКБ и кузов транспортного средства, причём последний является условным возвратным сегментом, образующим замкнутую автономную систему.

Это означает, что кузов автомобиля выступает в роли проводника электронов с отрицательным зарядом. Но далеко не всегда возможности штатной массы удовлетворяют возросшим нагрузкам на сеть. Именно поэтому и делают разминусовку двигателя, подключая наиболее мощных потребителей к дополнительной массе.

ПРОБЛЕМЫ С МАССОВЫМИ ПРОВОДАМИ

Шпильки крепления общих проводов часто окрашиваются вместе с кузовом, и поэтому контакт на них не всегда надежный. К тому же их на заводе крепятся через гайку – сначала на шпильку наворачивается гайка, затем устанавливается минус, и только затем еще одной гайкой провода притягиваются к массе. Нижнюю гайку часто плохо затягивают, поэтому и возникают проблемы с электрикой.

Еще нередко массовые шпильки ржавеют,и целостность контакта нарушается.

Неплохо проложить между нижней гайкой и кузовом на шпильке корончатую шайбу. Шайба будет иметь надежный контакт с кузовом, и проблем с электричеством из-за плохой массы возникать не будет.

Корончатая гайка- хороший вариант для соединения

Lada 4×4 3D : ❋ Мазюня ❋ › Logbook › А чем мы хуже япошек?! [Разминусовка своими руками]

Итак, уволившись с бывшей своей работы (очень кстати ужасной), я думал, что буду заниматься машиной каждый день, что сделаю из неё конфетку и всё у меня будет хорошо =) Ребят, жисть реально обламывает)))) На самом деле, конечно, у меня появилось побольше времени на свои личные дела, но и хлопот появилось тоже больше, т.к. на мне теперь воспитание (а так же кормёшка, выгул, развлекаловка, стирка, отчасти готовка и ещё куча всякой бытовухи) своего отпрыска.

Но несмотря на всю свою домохозяйскую занятость, я всё таки выделяю время на свою машинку.Давно хотел заморочиться с улучшением массы автомобиля (не той массы, что в силе тяжести, естественно), а именно разнесения хорошего минуса по кузову и основным токопотребляющим агрегатам.Для чего всё это нужно? Да просто большинство проблем электроники в наших машинах связано именно с плохой массой, когда болты ржавеют, контакт пропадает или просто становится плавающим. Одним словом — жопа это, если серьёзно.Вот для начала и заморочился я с разминусовкой. По отзывам владельцев такой приблуды машину после установки прямо таки не узнать — ровнее работает, меньше жрёт, быстрее едет, светит лучше, да и вообще сам Огент007 позавидовал бы такой тачиле с подобным девайсом. Не зря же на японцах с завода масса разнесена.

Само собой во всю эту вундервафлю я не поверил, но счёл штукой полезной.Запросил у бати на работе выделить мне 5 метров (шоб уж наверняка))))) медной оплётки и медную плашку под разводку клемм.

Сгонял в ближайший магазин электротоваров и прикупил 6 (на всякий пожарный) клемм JG-10 медных, лужёных, под опрессовку.Далее прикинул примерную длинну наших проводов и нарезал оплётки. Один из концов получившегося проводка зачищаем, скручиваем и тщательно пролуживаем. Запихиваем в нашу клемму, поджимаем пасатижами (но удобней кусачками, главное не переусердствовать), заливаем полость клеммы оловом и снова обжимаем, пока горячее. Потом для кошерности можно и облудить вместе с клеммой.

Дополнительная масса на генератор

Время чтения: 4 мин. Нужна ли дополнительная масса на генератор? Всегда ли есть от неё польза и как просто и быстро организовать дополнительную массу на генератор Вашего автомобиля?

Собственно говоря, сейчас мы кратко и рассмотрим эти вопросы.

Для новых авто этот вопрос не критичен, а вот с годами данная тема становится всё больше актуальной. Ведь с течением времени всё в этом Мире имеет свойство стареть, изнашиваться и терять свои былые свойства.

Так и в этом случае.

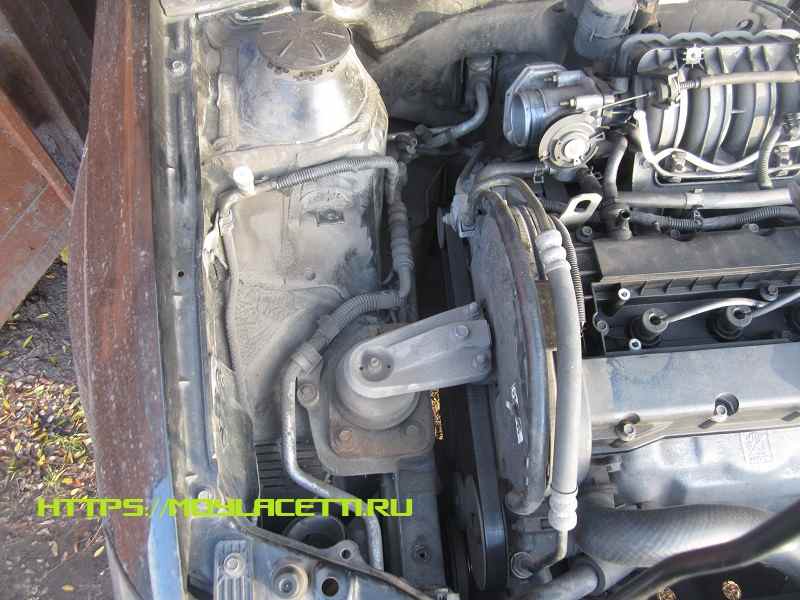

Фактически генератор изначально не имеет на большинстве автомобилей прямой связи с кузовом по линии 31 (масса), а соединяется с ним через множество промежуточных соединений. Ведь сначала генератор прикручен к кронштейну, кронштейн к двигателю

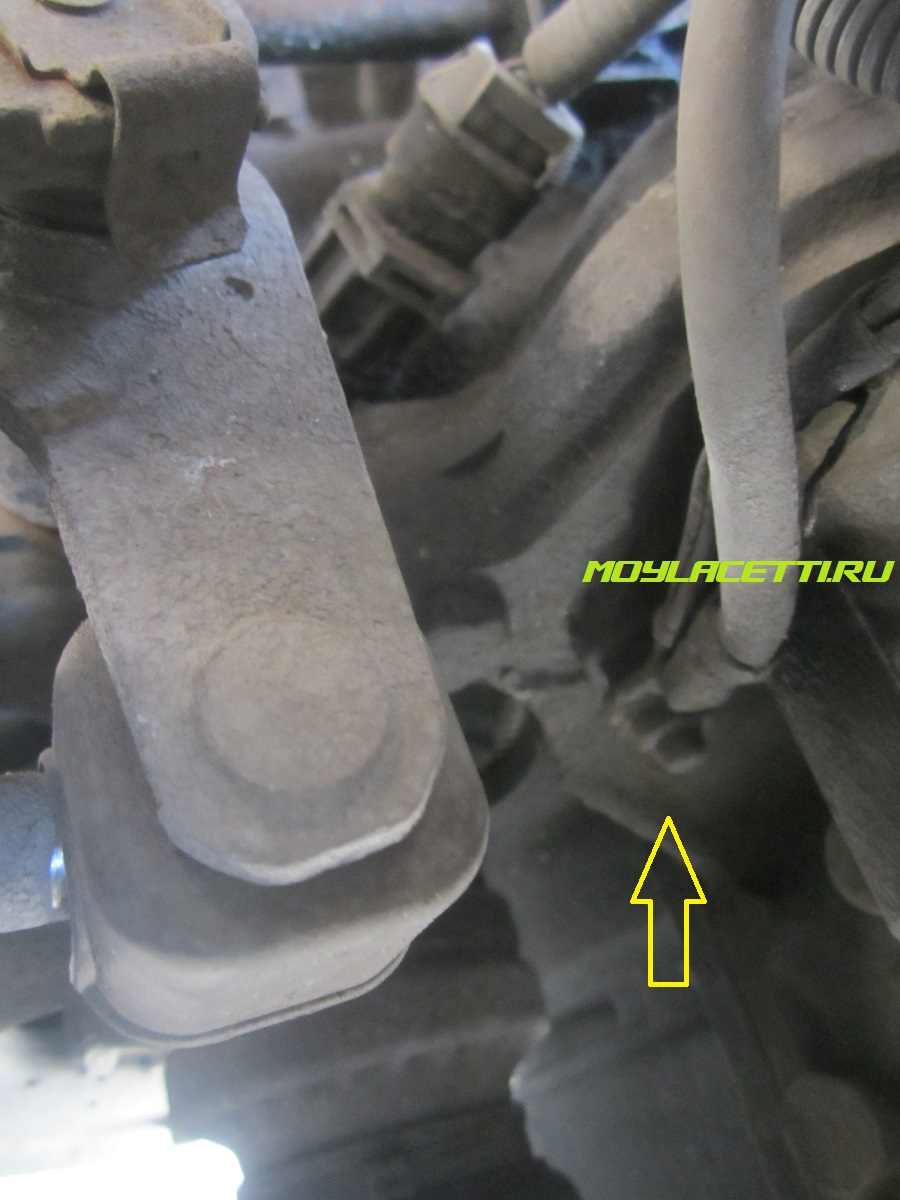

Затем всё это дело выходит на болт крепления стартера. К болту крепления стартера прикручен наконечник провода от отрицательной клеммы АКБ, который соединен с самим проводом через обжим

Этот провод приходит к АКБ и через очередной обжим…

…идет на обжатый наконечник, который прикручен к кузову

Как видим, путь довольно не простой и на каждом участке со временем могут возникнуть препятствия в виде окислов, ослаблении соединений и обжимов, что приводит к падению напряжения в местах контактов и прочим сопутствующим проблемам.

В повседневной жизни простого водителя это проявляется в виде просадок напряжения в бортовой сети при включении потребителей и в не совсем стабильном напряжении в целом.

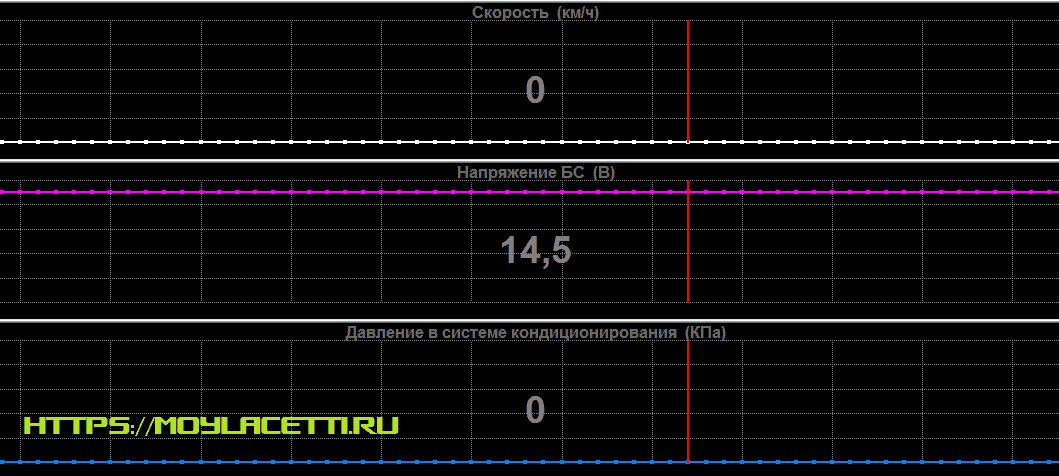

На графиках же диагностики мы можем увидеть вот такую картину, когда довольно прямая линия в прошлом – превращается в пилу

Как прокинуть дополнительную массу на генератор и куда её прикрутить вариантов тоже не мало и каждый решает сам, как ему поступить. Я лишь покажу, как сделал лично я.

Первым делом приобрёл медную “косичку” длиной 40 см за 25 грн

Для удобства снимаем корпус воздушного фильтра

Наиболее удобно прикрутить дополнительную массу под гайку крепления генератора, где также крепится кронштейн крепления трубки гидроусилителя. Ключом на 12 мм отворачиваем гайку

Снимаем кронштейн, зачищаем, обрабатываем средством для защиты контактов и одеваем наконечник нашего дополнительного провода массы

Устанавливаем на место кронштейн

и закручиваем гайку

Далее мнения разделились. Одна половина мозга была за более простое решение – прикрутить этот дополнительный провод за болт крепления кронштейна трубки кондиционера

Но не хотелось лишний раз тревожить все эти резиночки, да и сама трубка изолирована от массы… В общем, не стал я трогать этот кронштейн и послушал вторую половину мозга, которая советовала мне прикрутиться к одинокому отверстию с резьбой на лонжероне

Немного зачистив и обработав средством для защиты контактов, я выполнил поставленную задачу

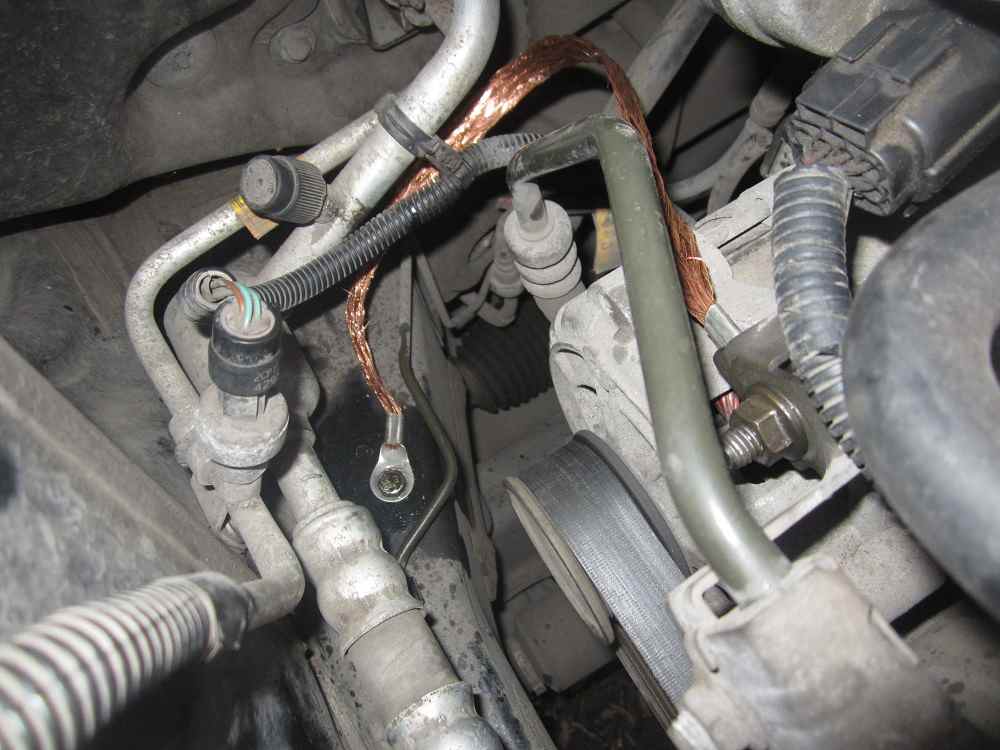

Получилось вот так

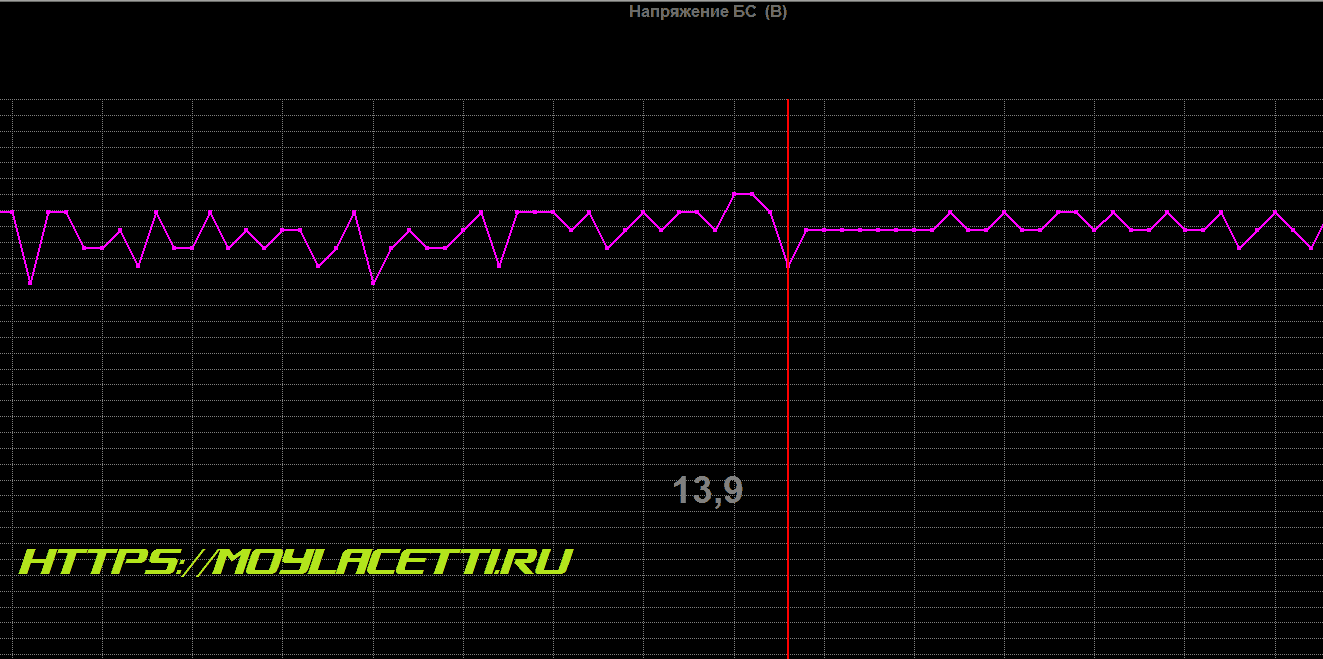

Ну и собственно, первые результаты. Вот так было

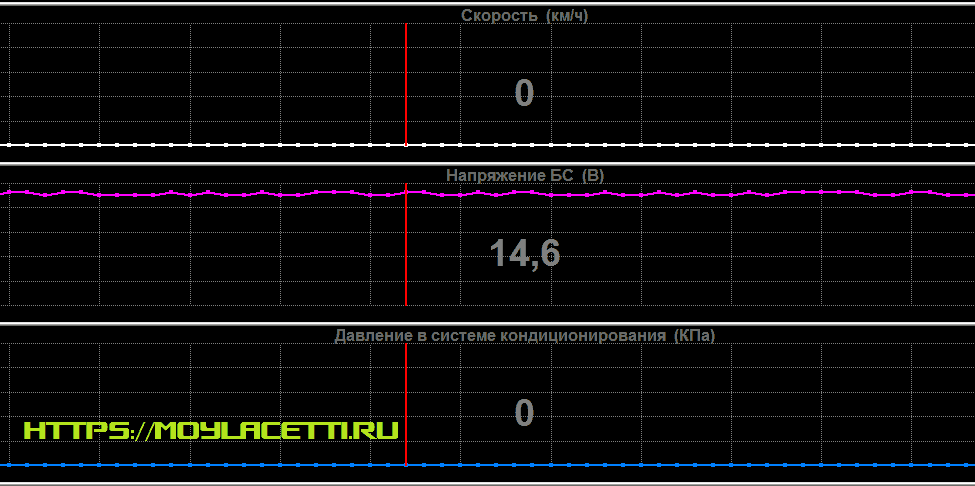

Вот так стало

Как-то так

Надеюсь информация была для Вас интересной.

Всем Мира и ровных дорог!

Куда прикрепить дополнительную массу (заземление)

Как правило, со временем, все «массовые» соединения на кузов автомобиля подвергаются коррозии и окислению. Вследствие чего возникают просадки в напряжении, что может привести к различным последствиям: начиная от неработающей фары – кстати больная тема всех SAMAR с окисшими проводами(почему не горят фары?), заканчивая нездоровой работой двигателя.

Так же, особенно в зимний период времени, при большом количестве электро потребителей (печка, фары, магнитола, подогрев) просадки в напряжении могут падать до такой степени, что приборы откажутся работать. Так же, плохое соединение массы может влиять на утечку электроэнергии. Например плохая масса генератора потихоньку сжирает заряд аккумулятора (утечка заряда аккумулятора).

Есть два варианта решения просадок напряжения:

  1. Найти и устранить источник «плохой» массы. Чтобы узнать, где крепится масса, воспользуйтесь следующей статьёй: Где крепится «масса» двигателя? Почему двигатель работает нестабильно?
  2. Провести дополнительную массу. Дополнительную массу следует проводить только в том случае, если устранить источник плохого соединения заземления не удалось. Но стоит помнить, что «обвесив» свою машину дополнительными заземлениями, могут возникнуть помехи, которые будут влиять на работу электроприборов.
