Как заменить цепь ГРМ своими руками

Как заменить цепь ГРМ на Киа

В качестве примера будем рассматривать модель Киа Сид. Приобретать расходники для замены следует только у проверенных продавцов. Избегайте кустарно выполненных изделий, которые на авторазборах предлагаются доверчивым покупателям как продукт известного бренда. При покупке необходимо проверить цепь на прогиб. Для этого ее нужно разложить на ладонях плашмя — прогиб не должен быть более 10 мм. Качественное изделие Киа выполнено из закаленного металла и должно быть устойчиво к воздействию напильника.

Кроме этого для замены потребуются шестерни, натяжитель, успокоители, сальники и прокладки. Последняя пара элементов меняется в обязательном порядке, а шестерни и натяжитель подлежат замене в случае необходимости. Если вы не можете самостоятельно определить состояние деталей, воспользуйтесь услугами специалиста.

Для снятия и последующей установки цепного привода ГРМ на Киа Сид понадобятся комплект ключей (на 14, 17 и 19 мм), торцевые головки, вороток, удлинитель, шлицевая и крестовая отвертки, емкость для масла.

Процесс замены цепи достаточно трудозатратен и занимает много времени, вплоть до целого дня. Для упрощения монтажа нового привода ГРМ положение старого желательно предварительно разметить на шестернях валов Киа.

Порядок действий при замене цепи ГРМ на Киа следующий:

  1. Отсоедините клемму «-» от аккумулятора.
  2. Переведите первый поршень в фазу сжатия (ВМТ).
  3. Снимите с двигателя кожух и брызговики.
  4. Слейте масло из картера. Желательно выполнять эту операцию на прогретом двигателе Киа. Смазка при этом будет более жидкой и стечет быстрее.
  5. Демонтируйте правую подушку двигателя.
  6. Снимите приводной ремень дополнительных агрегатов.
  7. Открепите кронштейн правой опоры путем откручивания четырех соответствующих крепежных болтов.
  8. Снимите ролик приводного ремня вспомогательных агрегатов, открутив соответствующие болты.
  9. Снимите водяной насос.
  10. Открутите крепежный болт шкива коленчатого вала. В процессе снятия шкив нужно придерживать отверткой или специальным приспособлением во избежание опрокидывания.
  11. Снимите шкив коленвала.
  12. Демонтируйте кронштейн генератора Киа, открутив два соответствующих болта.
  13. Снимите крышку головки блока цилиндров.
  14. Снимите крышку ГРМ, выкрутив предварительно крепежные винты.
  15. Отожмите башмак натяжителя с помощью отвертки или специального приспособления.
  16. Зафиксируйте отжатый натяжитель штифтом.
  17. Снимите натяжной механизм и открутите два крепежных болта.
  18. Слегка повернув распредвал клапанов по часовой стрелке, аккуратно снимите цепь с шестерни вала.
  19. Извлеките цепную передачу Киа, сняв ее последовательно с шестерен вала впускных клапанов и коленчатого вала.
  20. Проверьте извлеченное изделие на наличие повреждений. Цепь будет нуждаться в замене, если на ней имеются сколы и трещины.

Монтаж новых деталей осуществляется в обратном порядке. Привод Киа устанавливается по нанесенным ранее меткам, после чего нужно на привалочные поверхности крышки ГРМ с помощью валика нанести герметик. После замены деталей закрепите крышки крепежными болтами ключом 10 мм. Для более равномерного затягивания желательно использовать динамометрический механизм. Момент закручивания должен быть в пределах от 9,8 до 11,8 Н-м. Для болтов на 12 мм допустимые значения находятся в диапазоне 18,6-23,5 Н-м.

Замена цепи ГРМ — процедура, требующая опыта и навыков. Не имея таковых, вы рискуете установить детали неправильно, что приведет в дальнейшем к серьезным поломкам. Поэтому подобную замену желательно производить в сервисном центре.

Зачем менять цепь ГРМ

Цепь ГРМ функционирует при условии работы двигателя автомобиля. Со временем она подвергается износу и выходит из строя. Как вариант — отлетает один из зубцов цепи, из-за чего она начнёт проскальзывать. Так как механизм располагается таким образом, что в жёсткой сцепке объединяет другие движущиеся детали, то одного проскальзывания будет достаточно для поломки всей системы. Разрыв цепи газораспределительного механизма во многих машинах становится причиной дефектов клапанов двигателя, которые придётся поменять. На дизельных моторах может сломаться распределительный вал, и в итоге нужно заменять не только саму цепь ГРМ, но и распредвал, клапана и прокладку блока цилиндров.


Исправная цепь механизма

Процесс смены цепи ГРМ на некоторых моделях машин длится аж до 5 часов. Обычно меняют не только саму цепь, но и натяжные механизмы. Экономить на деталях не стоит: низкокачественная цепь может порваться очень быстро. В обязательном порядке меняется цепь ГРМ на купленном с рук автомобиле, даже если предыдущий владелец уверяет, что она новая.

Назначение цепи ГРМ и её длина

Чтобы понять назначение цепи газораспределительного механизма, необходимо в общих чертах обрисовать, что представляют собой двигатели классических моделей ВАЗ. Все эти двигатели являются верхневальными. То есть вал газораспределительного механизма (он же ГРМ) находится в верхней части мотора, над коленчатым валом и над валом масляного насоса.


Цепь ГРМ является основным связующим звеном в моторе ВАЗ 2107

Все эти валы снабжены звёздочками, на которые и надевается цепь ГРМ. Задача цепи проста: она должна передавать крутящий момент от вала ГРМ на коленчатый вал и на вал маслонасоса. С коленвала крутящий момент передаётся на ходовую часть, а оттуда — на ведущие колёса. Они начинают вращаться и автомобиль движется вперёд. Таким образом, цепь ГРМ является важнейшим связующим звеном между тремя валами двигателя и любая поломка этого звена неизбежно приведёт либо к серьёзным неполадкам в работе мотора, либо к его полному заклиниванию, если цепь порвётся.

Длина цепей ГРМ для двигателей ВАЗ

Если водитель решит заменить цепь ГРМ на своей «семёрке», он отправится в магазин запчастей, где перед ним неизбежно встанет вопрос: а какую цепь выбрать?

Следует знать простое правило: все двигатели на вазовской «классике» комплектуются только цепями. Разница только в длине цепей, а точнее, в количестве звеньев:

  • цепи на 114 звеньев. Их ставят на ВАЗ 2102, ВАЗ 2101 и ВАЗ 21011 (эти короткие цепи рассчитаны на двигатели небольшого объёма — от 1.2 до 1.3 литра);
  • цепи на 116 звеньев. Они устанавливаются на модели ВАЗ с 2103 по 2107 включительно. Эти же цепи устанавливаются на «Ниву» (ВАЗ 21213). Потребность в более длинной цепи обусловлена увеличившимся объёмом моторов, который варьируется в пределах от 1.5 до 1.7 литра.

Исходя из всего вышесказанного, водителю в магазине придётся определить, какую он покупает цепь — короткую или длинную. Для этого есть два способа:

  • первый способ очевиден: просто подсчитать количество звеньев. Если их 116 — цепь для ВАЗ 2107 найдена;
  • второй способ проще: цепь нужно сложить пополам, а затем взглянуть на пару концевых звеньев. Если эти звенья будут симметричными, значит, цепь на 116 звеньев. Если нет — цепь короткая, на 114 звеньев.

Здесь же следует отметить, что в последнее время на прилавках магазинов часто встречаются поддельные цепи ГРМ. К счастью, подделки выполнены довольно небрежно, так что внимательный автолюбитель сразу сможет заподозрить неладное.

Замена цепи ГРМ на ВАЗ 2106

Замена цепи ГРМ, равно как и замена ремня ГРМ, работа не слишком простая, и весьма ответственная. Начинающим автолюбителям эту операцию лучше проводить под контролем механиков или просто опытных в этом вопросе людей. Без минимальных знаний и опыта работы эту процедуру лучше не проводить. Тем более, что при замене цепи ГРМ может возникнуть необходимость в замене других элементов, в частности, ремня генератора, башмака натяжителя, звёздочек и успокоителя.

Инструментарий, необходимый для проведения работ:

Снятие корпуса воздушного фильтра с карбюратора.

Потребуются ключи на 8 и на 10 – для откручивания гаек. При работе следует соблюдать аккуратность, чтобы ничего не уронить, ведь в этом случае его придётся снимать, вплоть до демонтажа впускного коллектора.

Отключение тросов, трубопроводов, крышек и т.д.

В первую очередь снимаются крышка трамблера, а также трубка подачи топлива. Для этого придётся открутить крепления клапанной крышки (всего восемь гаек, плюс шайбы с пластинами), после чего отсоединяется трубка подачи топлива, трос подсоса, привод дроссельной заслонки.

После снятия клапанной крышки с прокладкой внимательно осмотрите последнюю: вполне может быть, что её также придётся заменить.

Снятие защиты и слив антифриза.

Снимаем защиту снизу, сливаем антифриз в заранее подготовленную ёмкость.

Следующий шаг – ослабление крепления генератора (для этого потребуется ключ на 19), а также снятие хомутов на патрубках, хомута нижнего патрубка водяной помпы. Все хомуты сперва ослабляются, и после снимаются. Проводим отключение питания термодатчика на радиаторе и вентилятора, потом снимаем радиатор, включая термостат и патрубки.

Снятие ремня генератора.

Гайку натяжителя генератора нужно отпустить, после чего сдвинуть вперёд с помощью монтировки. На этом этапе уже можно снять ремень генератора.

Снятие шкива коленчатого вала.

Поворачивая коленчатый вал за шкив, с помощью ключа на 36, совмещаем метки на шкиве и крышке, на литье постели и звёздочке распределительного вала. Откручиваем удерживающую шкив коленчатого вала гайку на 36, стопорим шкив (для этого необходим спецключ или сложная комбинация из включения пятой передачи, нажатия на педаль тормоза и откручивание гайки). После того, как эта гайка отвинчена, можно снять шкив и снять крышку привода распредвала. Для последней операции потребуются ключ на 10 и немного терпения (нужно открутит три гайки и шесть болтов, плюс три болта в нижней части крышки.

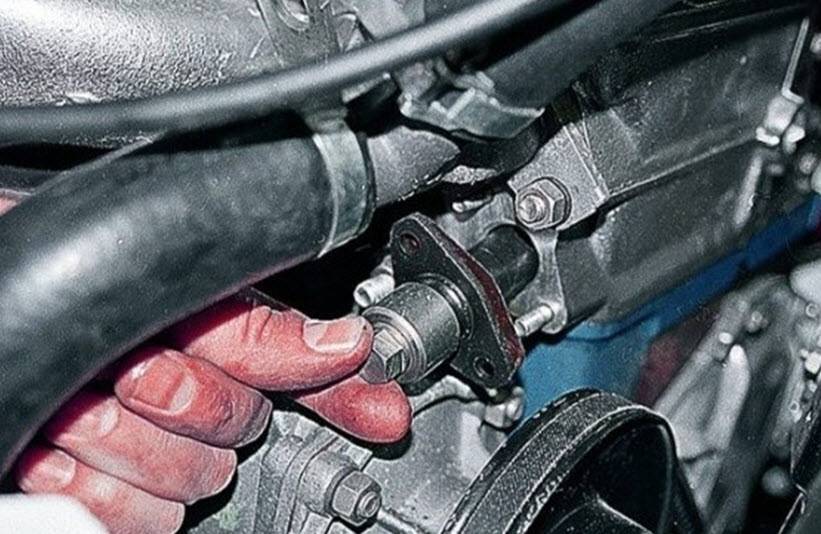

Снятие натяжителя цепи.

Натяжитель цепи удерживается двумя гайками крепления. Открутив их, вы легко снимете и натяжитель.

Снятие крепления звёздочки распределительного вала.

На этом этапе важно пометить положение звёздочки для центровки. Снять же звёздочку достаточно просто – достаточно открутить болт крепления

Снятие цепи ГРМ.

Предохранитель, болт, на котором закреплена звёздочка привода вспомогательных агрегатов, а также крепления натяжителя откручиваются ключом на 10. Прежде, чем снять звёздочки и цепь ГРМ, оставьте метки, соответствующие их положению (обратные действия пройдут куда легче).

Установка новых звёздочек, коленвала и вспомогательных агрегатов.

Прежде, чем поставить новую цепь, её нужно тщательно смазать, – так она прослужит больше. После установки её желательно временно придержать каким-либо инструментом, чтобы она не упала.

Установка новых звёздочек, коленвала и вспомогательных агрегатов производится в обратном порядке. Звёздочка распределительного вала устанавливается таким образом, чтобы совпадали все метки, а нисходящая ветвь цепи была натянута. Распределительный вал нужно провернуть против часовой стрелки. Теперь возвращаемся за коленвал и натягиваем цепь. На этом этапе следует проверить правильность меток и их совпадение. Если не совпадают, цепь можно перекинуть на зуб и повторить процесс установки.

Установка натяжителя цепи.

Вернуть натяжитель цепи на своё законное место – только полдела. Нужно также затянуть крепёжные болты и законтрить их. Для проверки правильности установки следует провернуть коленвал на два оборота. Если клапана не упираются в поршни, а метки совпадают, значит, всё сделано правильно.

На этом этапе нужно вернуть на мест крышку коленвала (предварительно смазав её герметиком).

Возвращаем на место шкив. Снова проверяем совпадение меток и только после этого затягиваем его.

Установка трамблера.

Откручиваем гайку на 13, достаём его, проворачиваем бегунок в сторону контакта 4-го цилиндра и устанавливаем трамблер на место. Выставляем зажигание.

Остальные операции выполняются аналогично разборке, в обратном порядке.

Зачем требуется замена

Вполне закономерный вопрос, который задают многие. Ведь если цепь такая надежная и долговечная, а при условии правильной эксплуатации работает так же долго, как и двигатель, почему так часто интересуются заменой цепи.

Легковой прицеп с тормозами: принцип работы системы, отзывы владельцев

Работа ГРМ напрямую зависит от состояния, степени износа и качества цепи. При работе мотора механизм также активно работает, причем под большими нагрузками. А в таком режиме ни один элемент вечно служить не сможет. Начинается процесс постепенного износа. Если на цепи сломается хотя бы один зубец, будет происходить проскальзывание. Даже оно одно может повлечь за собой череду неисправностей и полный выход из строя узла. Как показывает практика, при обрывах цепи появляются проблемы с клапанами двигателя, которые подлежат в итоге замене. Если это дизельный мотор, тогда есть риск поломки распредвала. В этой ситуации нужно менять не только цепь, но также распределительный вал, клапана и прокладку головки блока.

Если несвоевременно поменять цепь, последствия могут оказаться крайне серьезными, а на их устранение придется потратить внушительную сумму денег.

В связи с этим рекомендуется своевременно проводить диагностику. Заметив признаки износа, цепь обязательно меняют. Кстати, если покупаете подержанную машину, обязательно изучайте состояние цепного привода. Элемент не самый дешевый, а потому затраты на приведение авто в порядок существенно увеличатся.

Замена компонента своими руками

Хотите сэкономить? Цепь вполне можно заменить своими руками. Однако эта задача не из простых, так что новичку за неё лучше не браться. Приготовьтесь потратить как минимум 3–4 часа. Также нужно заранее подготовить место и набор инструментов.

Рассмотрим процесс замены цепи на примере Nissan Almera N16 Classic.

Площадка и инструменты

Работу желательно выполнять там, где есть подъёмник, эстакада или яма. Приготовьте следующие инструменты:

  • шестигранный ключ на 6;
  • торцевые головки размерами 12, 13 и 14;
  • зубило и молоток;
  • чистую ткань для вытирания;
  • контейнеры, в которые надо будет слить технические жидкости;
  • разводной и динамометрический ключи;
  • брусок дерева;
  • герметик и «антисиликон» (обезжириватель);
  • и, конечно же, новую цепь.

Рабочий процесс по демонтажу и установке

  1. Первое, что надо убрать — подключённые к катушке зажигания кабели. После этого можно открутить катушки и положите их в стороне. Обязательно подпишите эти компоненты цифрами в той последовательности, в которой снимали — это поможет избежать путаницы при сборке.

    Отсюда мы начинаем работу по подготовке к замене цепи

  2. Отделите воздушные патрубки от крышки клапана. Сама крышка закреплена с помощью болтов. Их тоже надо открутить — тогда появится возможность снять деталь.
  3. Демонтируйте правую подушку двигателя, иначе она будет мешать дальнейшей работе.
  4. Найдите сливное отверстие для моторного масла. Поставьте под него контейнер и открутите пробку. Дождитесь, пока техническая жидкость перетечёт в ёмкость. Снимите масляный фильтр.
  5. Возьмите ещё одну ёмкость. Найдите хомут нижнего патрубка радиатора, уберите его. Охлаждающая жидкость также должна перетечь в контейнер. После этого разыщите крышку радиатора и открутите её для удаления остатков хладагента.
  6. После надо снять радиатор и убрать ремень привода генератора. Затем снимите хомут подводящего шланга (предварительно может потребоваться его ослабление).
  7. Следующая задача — демонтаж головки блока цилиндров. Крышка этого компонента зафиксирована четырьмя болтами. Их надо открутить, после чего появится возможность убрать как саму крышку, так и вентилятор и его компоненты.
  8. Надо убрать поддон двигателя. Сделать это можно, предварительно сняв глушитель (он установлен на нескольких болтах).
  9. Немного ослабьте болты, которыми зафиксирован шкив помпы. Это даст возможность убрать ремни, соединяющиеся с компонентами управления и климатической техники.
  10. Найдите место между боковой стороной картера и коленвалом. Разместите там брусок дерева и аккуратно демонтируйте шкив коленчатого вала. Для откручивания его болта применяется торцевая головка соответствующего размера. Если вы не можете достать до болта, используйте удлинитель.
  11. Разыщите шкив водяного насоса и тоже снимите его. Под этой деталью расположена прокладка, которую также следует достать. Придётся временно избавиться и от масляного насоса.
  12. Всё, подготовительные работы завершены. Можно приступать непосредственно к демонтажу старой цепи. Шестерни распределительного вала закреплены болтами, которые надо открутить. Сам распредвал придётся фиксировать разводным ключом.

Статья в тему: Разновидности АКПП: отличия и виды коробок автомат

Демонтаж цепи осуществляется в следующем порядке.

Снимаем успокоитель (планка в верхней части).
Убираем гидронатяжитель и планку, отвечающую за натяжение успокоителя. Возможно, имеет смысл заменить натяжитель — особенно если в вашей машине установлен старый вариант, в котором клапан находится в штоке, а не в головке.
Берём нижнюю планку и надеваем её на шпильку.
Убираем саму цепь.
Избавляемся от расположенной внизу шестерни с помощью плоской отвёртки.
Если в вашей машине натяжитель выглядит так — лучше его заменить

Сравните старую цепь с новой. Скорей всего, бывший в употреблении вариант будет немного длиннее нового. Увеличение размера происходит из-за растяжения. Разместите новый вариант на месте старого и смажьте его машинным маслом.
Все, осталось только установить детали на места. Перед тем как это сделать, почистите компоненты механизма

Обезжиривание и очистка боковины двигателя осуществляются с помощью «антисиликона» и чистой ткани.

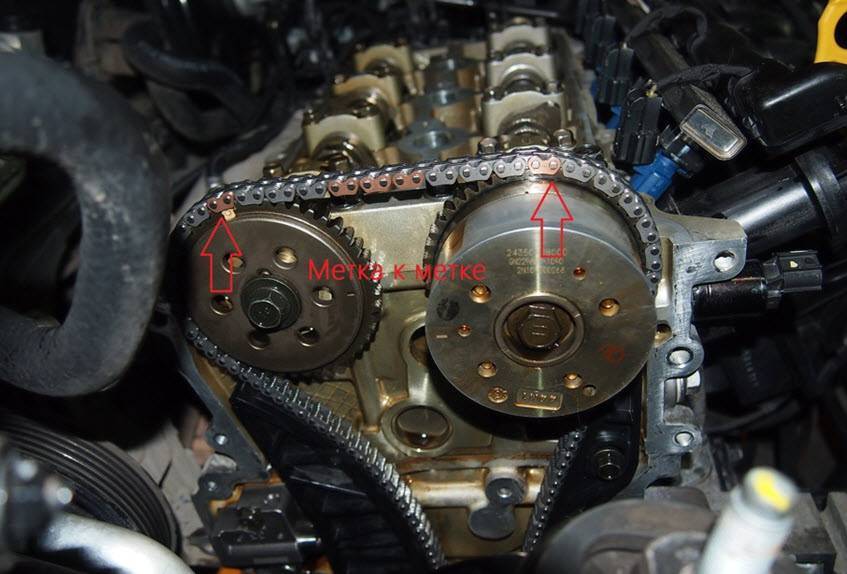

Новый компонент надо установить так, чтобы совпадали метки на нём и на шкивах (это важно!). После того как эта часть работы будет завершена, боковину двигателя смазывается новым слоем герметика

Закрутите болты, которыми крепится крышка, и подождите, пока герметик устоится. После этого можно выполнять работы в обратном порядке.

Те самые метки, что должны соответствовать одна другой

Последствия обрыва цепи ГРМ

Обрыв цепи ГРМ превратился в настоящую страшилку для водителей. Особенно часто этим пугают новичков. Не секрет, что ГРМ, как и большинство деталей автомобиля, имеет конечный ресурс использования. После исчерпания ресурса ГРМ подлежит замене.

Что касается последствий обрыва цепи ГРМ, то тут всё зависит от конструкции силового агрегата. Когда двигатель работает, в нём поршни непрерывно движутся вниз или вверх от одной мёртвой точки в другую. Во время такта впуска топлива и воздуха поршень перемещается к нижней мёртвой точке и открывает впускной клапан. Когда происходит выпуск — поршень уже движется к верхней мёртвой точке. И когда он достигает её, все клапаны должны быть полностью закрыты.

Когда цепь ГРМ обрывается, распределительный вал перестаёт вращаться, и клапаны останавливаются в том положении, в котором их настигла поломка цепи. Коленчатый вал в двигателе продолжает вращаться, а поршни направляются к открытым клапанам. В некоторых двигателях предусмотрена возможность избежать контакта поршней с клапанами посредством специальных выточек. В этом случае последствия ограничатся обездвиживанием автомобиля. Но бывают ситуации гораздо хуже.

Это интересно: Стойки стабилизатора в подвеске автомобиля: конструкция, замена и 5 советов, как увеличить срок эксплуатации

Современные двигатели зачастую имеют несколько клапанов. Они конструировались с целью развития максимальных мощностей, поэтому выточки поршней не предусмотрены. При встрече поршней с клапанами последние гнутся и выходят из строя. Можно избежать поломки сразу всех клапанов, если цепь ГРМ порвалась на холостых оборотах. При движении на большой скорости весь комплект после обрыва будет подлежать замене. При больших скоростях могут также лопнуть направляющие втулки клапана, что может привести даже к замене блока цилиндров. Двухвальные двигатели, как правило, более неустойчивы к таким серьёзным повреждениям.

Итак, в результате обрыва цепи ГРМ, мы имеем эффект домино. Сначала сгибаются клапаны, затем разрушается распределительный вал вместе с подшипниками, далее идёт выход из строя головки блока, а в конце — сгибание шатунов и толкателей.

Полезные сведения о замене и состоянии цепи

Простым, но в то же время эффективным способом проверки состояния цепи ГРМ, считается компьютерная диагностика. Но для этого потребуется посетить автосервис, имеющий в своем распоряжении соответствующее оборудование.

Учтите, что двигатель и ГРМ работают под постоянной нагрузкой, при сильных оборотах и вибрации. Это способствует сильному натяжению цепи, что может привести к последующему разрушению узла.

Металлический стук свидетельствует о том, что цепь уже растянулась, либо начались проскоки. Даже один такой признак ярко свидетельствует о том, что узел требуется менять

Также на цепь стоит обратить внимание, если:

  • температура двигателя без явных причин растет;
  • стучат клапана ;
  • появляются странные и непонятные металлические звуки;
  • из выхлопной трубы валит густой дым;
  • ощущается падение мощности;
  • машина движется словно рывками;
  • растет расход топлива и пр.

На многих современных авто, где используется цепной привод ГРМ, устанавливается специальный индикатор. С его помощью автомобилист может вовремя заменить ошибки, связанные с работой газораспределительного механизма. Если индикатор есть, и он сработал, тогда стоит приступать к замене. В случае растягивания начнутся перескакивания, и это выльется в порчу ГБЦ. В лучшем случае можно обойтись заменой прокладки ГБЦ и сменой погнутых клапанов. В худшем, замене будет подлежать весь блок цилиндров.

У меня на этом все

(5 оценок, среднее: 5,00 из 5)

Как заменить цепь ГРМ в гаражных условиях

Чтобы сделать замену цепи в гараже своими руками понадобится немного терпения, набор гаечных ключей, новая цепь и натяжитель. Рассмотрим поэтапно процесс замены цепи ГРМ на примере автомобиля Шевроле Нива.

Процесс разборки и снятия

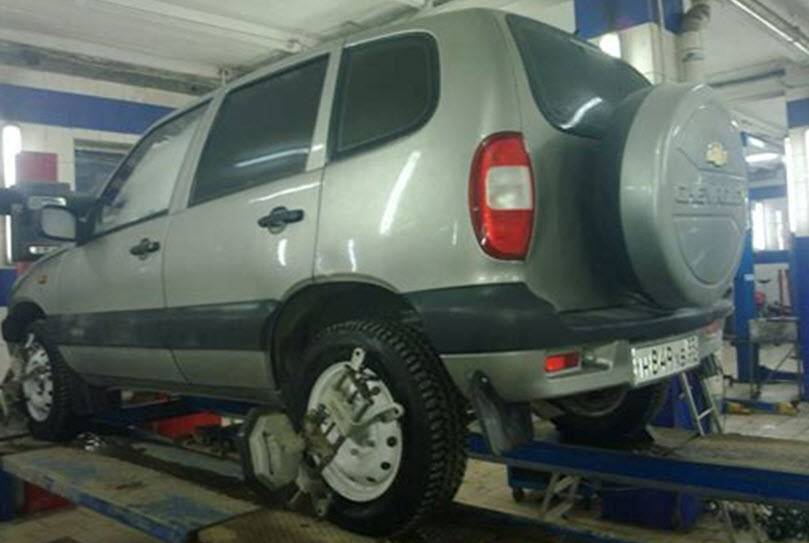

Автомобиль загоняется на яму в гараже и ставится на ручной тормоз, под колеса устанавливаются подпорки.

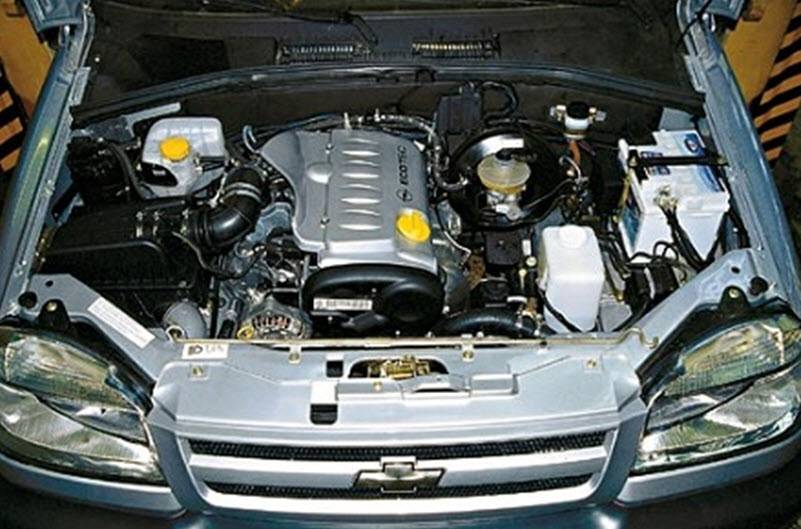

Открываем капот и снимаем крышку двигателя.

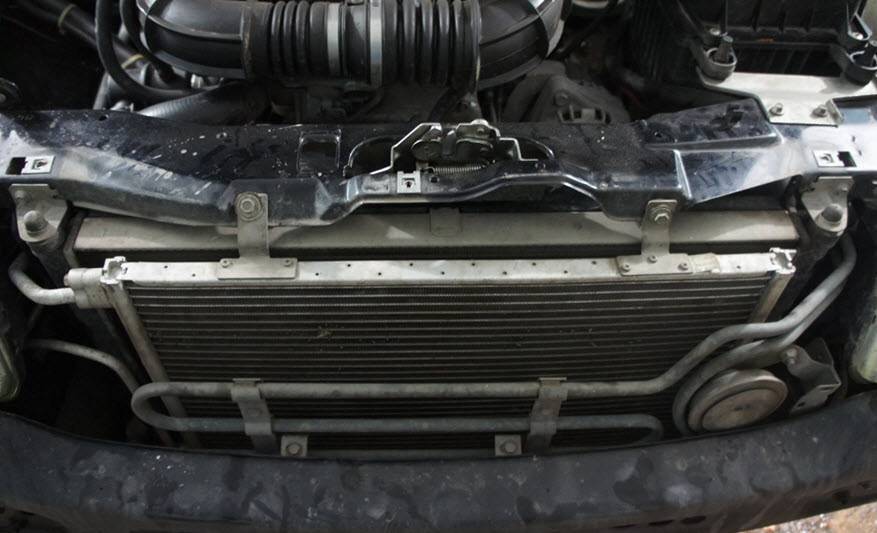

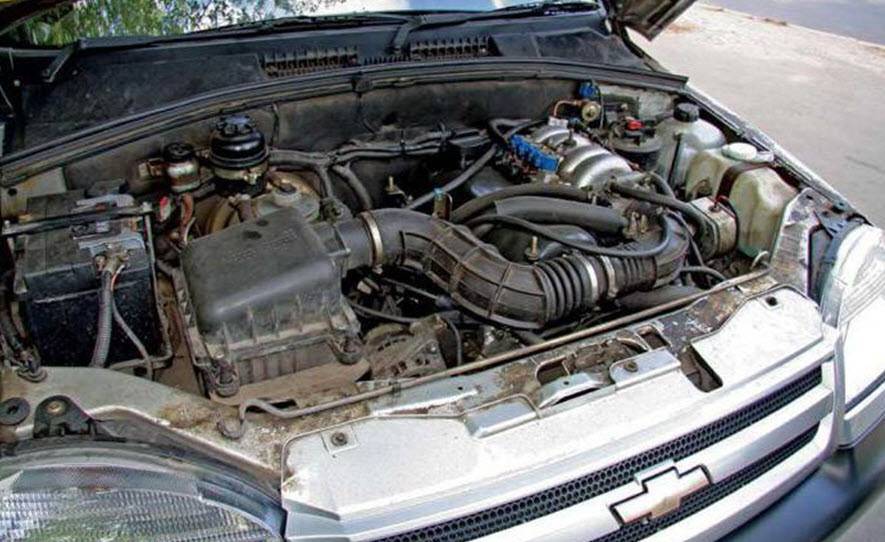

Сливается тосол, для лучшего доступа к двигателю снимается радиатор и вентилятор.

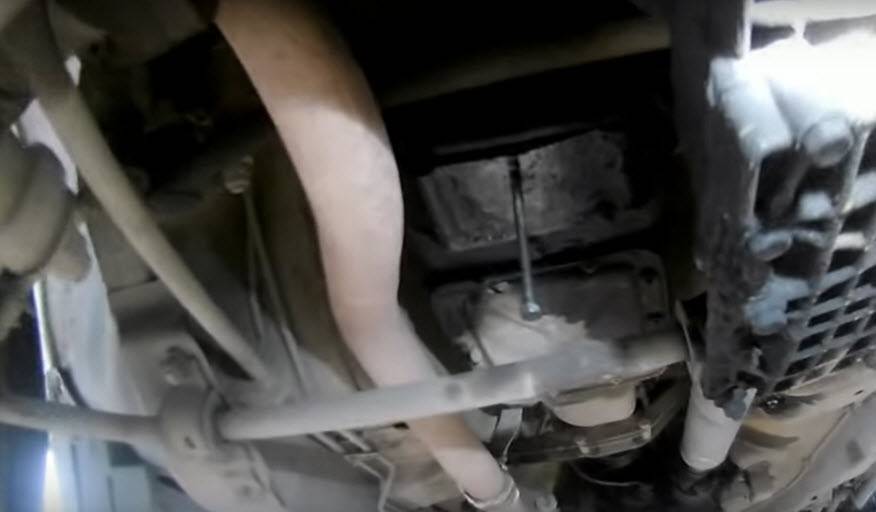

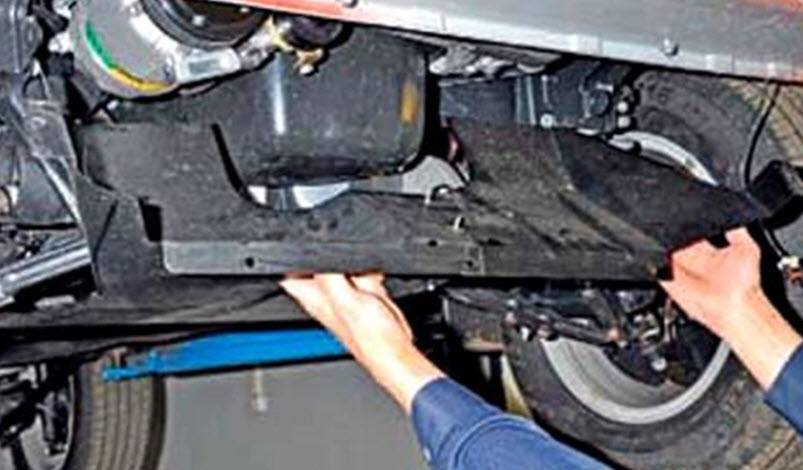

Снизу на днище автомобиля снимается защита двигателя. Это делается для того, чтобы можно было удобно добраться до шкива коленвала.

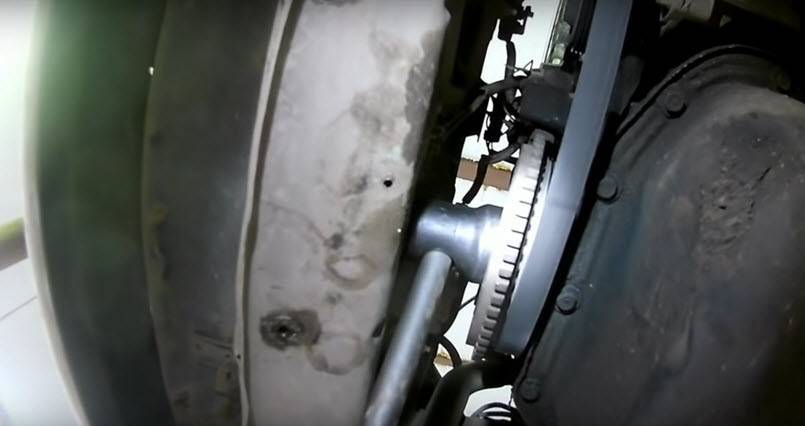

Чтобы отвернуть шкив коленвала сначала его нужно зафиксировать от проворотов — для этого в корпусе сцепления снизу сверлится небольшое отверстие и нарезается резьба под болт 6-го размера.

Болт вворачивается в просверленное отверстие, тем самым фиксируя зубья венца моховика. Таким образом, коленвал блокируется, что исключает его вращение.

С помощью лома и специальной гаечной головки (на 38) отворачивается и снимается шкив коленвала.

Снимаются натяжные ролики и лобовая крышка двигателя.

Очищаем рабочие поверхности от грязи и пыли.

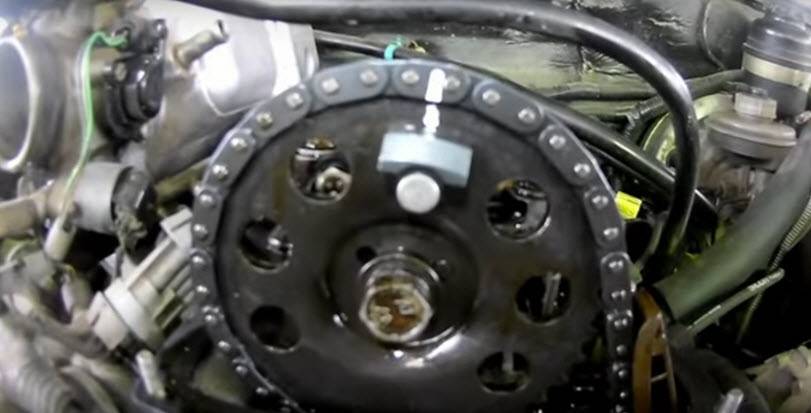

Теперь снимается натяжитель цепи. Перед тем как его снять необходимо пометить белым маркером цепь в местах соединения с коленвалом и распредвалом, чтобы потом можно было ровно также поставить новую цепь на место.

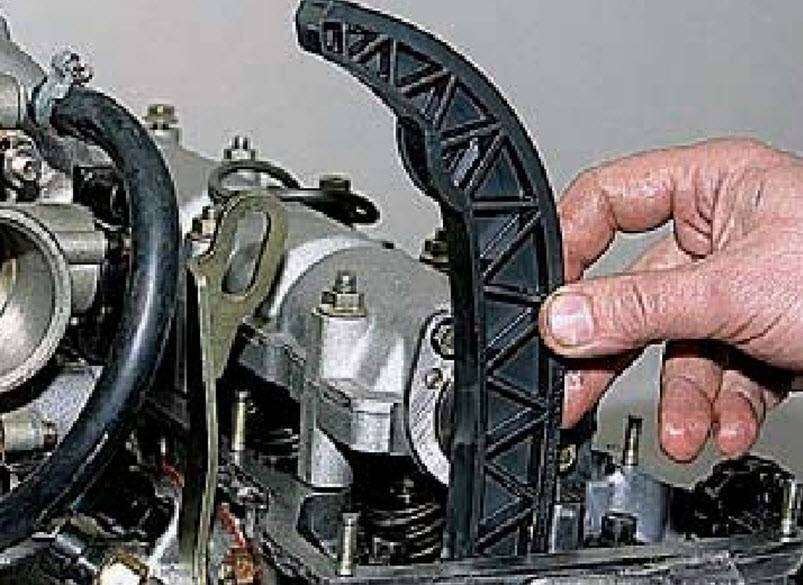

Затем снимается башмак натяжителя и успокоитель

Крутить нужно очень осторожно, чтобы клапана не ударили о борт

После того как башмак натяжителя снят, ослабляется крепление датчика распредвала и цепь легко снимается.

Процесс установки нового ЦП

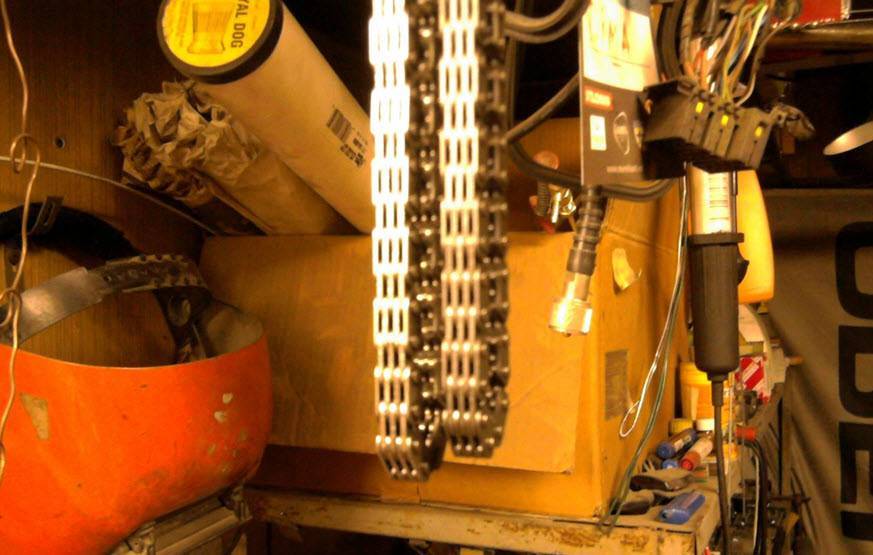

Старая цепь прикладывается к новой, на которую переносятся отметки белым маркером, сделанные в тех местах, где она будет одеваться на валы.

Перед тем как одевать новый ЦП, его необходимо смазать машинным маслом.

ЦП устанавливается через низ, при помощи небольшой медной проволочки она заводится снизу в двигатель и аккуратно надевается на валы (сначала на колен., потом — распред.).

После того как цепь одета ставится на место башмак натяжителя и успокоитель.

Последним ставится цепной натяжитель. Эта деталь отвечает за натяжение цепи, поэтому желательно его менять вместе с ней. Когда он установлен, выдергивается специальная чека и цепной механизм натягивается.

После того как двигатель собран, ЦП заменен, зажимаются болты и делается старт мотора, проверяется на наличие посторонних шумов, если замена произведена успешно и правильно, то их не должно быть.

Подробная видео-инструкция по замене цепного механизма ГРМ ДВС на Шевроле-Нива приведена ниже.
