Всё про датчики распределительного вала: положения, фазы

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

• Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
• Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
• В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
• Попросите человека в машине запустить двигатель.
• Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
• Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

• Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
• Другой человек должен включить зажигание, не запуская мотор.
• Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
• Помощник должен запустить двигатель.
• Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
• Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Основные сведения о контроллере положения коленчатого вала

Теперь предлагаем ознакомиться с основной информацией касательно . Где находится это устройство, как проверить девайс, какие бывают типы? Ответы ищите ниже.

Место монтажа, назначение и устройство

ДПКВ или датчик коленчатого вала представляет собой небольшой по размерам девайс, предназначенный для передачи информации о положении коленвала. Информация отправляется на модуль управления, то есть блок. Регулятор отвечает за впрыск. От работоспособности ДПКВ зависит правильная работа форсунок двигателя, которые отвечают за подачу топлива. Также ДПКВ влияет на работоспособность системы зажигания в целом. Что касается места расположения, то найти контроллер не трудно — он находится в моторном отсеке, рядом со шкивом коленвала, зафиксирован датчик на масляном насосе с помощью болта.

Принцип работы

Необходимо учитывать, что в «Четырках» могут использоваться разные ДПКВ и отличаются между собой они не только по конструктивным особенностям, но и по принципу работы. К примеру, если речь идет о контроллере индуктивного типа, то он оснащается стальным стержнем с магнитом, использующимся для намагничивания датчика. Сверху стержня располагается обмотка из медной проволоки. В этом случае принцип действия основан на подаче импульса, если рядом располагается металлический предмет.

Есть также датчики, принцип работы которых основан на эффекте Холла, сам контроллер Холла располагается внутри конструкции. Если к ДПКВ поднести металлическое устройство, то состояние датчика поменяется. Кроме того, в «Четырках» используются и импульсные устройства, которые предназначены для генерирования сигналов определенной частоты.

Возможные неполадки и методы их устранения

Как проверить и определить неработоспособность регулятора? Причин, по которым ДПКВ может сломаться, много, начиная от загрязнения устройства и заканчивая выходом из строя самого девайса или повреждением проводки.

Для начала рассмотрим основные симптомы поломки:

• силовой агрегат автомобиля стал нестабильно работать на холостых оборотах — обороты могут произвольно повышаться и уменьшаться;
• также может снизиться мощность автомобильного мотора;
• когда водитель жмет на газ, могут проявляться провалы, при которых мощность авто не увеличивается;
• возникают трудности с запуском двигателя;
• компьютерная диагностика может показать ошибки 0335 или 0336, при таких проблемах, вероятнее всего, причину нужно искать в повреждении электроцепи рядом с разъемом.

Что касается основных поломок:

• поврежден корпус девайса, тогда единственным выходом будет замена датчика;
• произошло замыкание витков на самой обмотке, из-за чего управляющий модуль получает неверные сигналы — также потребуется замена устройства;
• естественный износ датчика — от этого никуда не уйти, датчик придется менять;
• произошло повреждение зубьев на шкиве коленвала, при такой неисправности нужно менять сам шкив (автор — канал AUTO REPAIR).

Как самостоятельно поменять ДПКВ?

Легче всего проверить работоспособность контроллера путем замены его на заведомо рабочий девайс. Если в результате замены симптомы неисправностей больше проявляются, то можно точно сказать, что установленный ранее датчик коленвала является неработоспособным.

Как поменять устройство своими силами:

1. Сначала следует отключить зажигание и открыть капот автомобиля.
2. Найдите место монтажа контроллера, ищите его на маслонасосе, рядом со шкивом коленвала.
3. Если посадочное место датчика грязное, то перед демонтажем устройства его следует очистить. Проследите за тем, чтобы поверхность вокруг девайса была максимально чистой.
4. Затем отключите разъем с проводами, подключенный к датчику, открутите винт, который его фиксирует и извлеките контроллер из места монтажа. Визуально проверьте возможное наличие повреждений на корпусе устройства, а также зубчатый шкив.
5. Прежде чем установить новый ДПКВ, еще раз прочистите посадочное место. Установите новый контроллер, закрутите винт, который его крепит. При закручивании будьте внимательны и не переусердствуйте при затяжке.
6. Используя щуп, следует также проверить зазор между шкивом и сердечником контроллера. В идеале этот зазор должен быть не более 1 мм, допускается незначительное отклонение в 0.4 мм в большую сторону.
7. Когда ДПКВ будет установлен, необходимо завести силовой агрегат и проверить его работу. Если вы заметили, что двигатель завелся быстро и уверенно, то замена была выполнена верно (автор видео — канал IZO)))LENTA).

Замена ГРМ Лада Калина 8 клапанов собственными силами

Замена ГРМ Лада Калина 8 клапанов несложная операция, по крайней мере здесь все гораздо прочем чем с версией двигателя с 16-ю клапанами. На Lada Kalina с 8-клапанным мотором менять ремень по данным завода изготовителя требуется раз в 75 тысяч километров. Обрыв ремня приводит к загибанию клапанов. А гнутые клапана, это дорогостоящий ремонт всего двигателя, поэтому игнорировать процедуру не стоит. Проверку ремня необходимо проводить раз в 15 тысяч километров. Если вы обнаружите дефекты или масло на ремне, то его необходимо менять незамедлительно.

Подробная схема привода ГРМ Лада Калина далее.

• 1 — зубчатый шкив коленчатого вала
• 2 — зубчатый шкив насоса охлаждающей жидкости
• 3 — натяжной ролик
• 4 — задняя защитная крышка
• 5 — зубчатый шкив распределительного вала
• 6 — зубчатый ремень ГРМ
• А — прилив на задней защитной крышке
• В — метка на шкиве распределительного вала
• С — метка на крышке масляного насоса
• D — метка на шкиве коленчатого вала.

Для замены ремня привода газораспределительного механизма нам следует демонтировать ремень привода генератора или ремень привода вспомогательных агрегатов для Калины с кондиционером. Шестигранником «на 5» отворачиваем четыре винта крепления передней верхней крышки привода ГРМ и снимаем пластиковый кожух.

Во избежание повреждения датчика положения коленчатого вала необходимо снять и его. При выключенном зажигании отжимаем фиксатор колодки жгута проводов и отсоединяем колодку от разъема датчика. Головкой «на 10» отворачиваем болт крепления датчика.

Вынимаем датчик из отверстия прилива крышки масляного насоса и откладываем его на место, где нет стальных опилок, могущих впоследствии нарушить работу датчика.

Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя — установить поршень 1-го цилиндра в положение ВМТ (верхней мертвой точки) такта сжатия. Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора до момента совмещения метки 1 на зубчатом шкиве распределительного вала с приливом 2 на задней крышке привода ГРМ.

Чтобы убедиться в правильном положении коленчатого вала, вынимаем резиновую заглушку смотрового окна в верхней части картера сцепления. Риска 2 на маховике должна располагаться напротив прорези 1 шкалы которая видна в окне крышки картера сцепления.

Перед отворачиванием болта крепления шкива привода генератора просим помощника зафиксировать коленчатый вал от проворачивания, вставив через окно в картере сцепления отвертку между зубьями маховика.

Головкой «на 17» отворачиваем болт крепления шкива привода генератора снимаем шкив и шайбу.

Шестигранником «на 5» отворачиваем три винта крепления передней нижней крышки привода ГРМ. Снимаем крышку.

Накидным ключом «на 15» ослабляем затяжку болта крепления натяжного ролика.

При этом натяжной ролик повернется и натяжение ремня ослабнет. Снимаем ремень привода ГРМ со шкивов коленчатого и распределительного валов. Вынимаем ремень из моторного отсека.

Внимание! После снятия ремня привода ГРМ нельзя проворачивать коленчатый и распределительный валы во избежание утыкания поршней в клапаны. Размеры зубчатого ремня привода ГРМ Lada Kalina с двигателем 8 клапанов — ширина 17 мм, число зубьев 113. Для снятия натяжного ролика ремня ГРМ отворачиваем болт его крепления и снимаем натяжной ролик вместе с болтом

Для снятия натяжного ролика ремня ГРМ отворачиваем болт его крепления и снимаем натяжной ролик вместе с болтом.

Диагностика

К признакам неисправности относятся следующие симптомы:

• увеличенный расход топлива;
• проблемы с запуском;
• нестабильная работа мотора.

Диагностику и определение того, что нужна замена датчика распредвала, можно осуществить своими руками. Лампа диагностики автомобиля – это первый и самый простой способ узнать, что с Вашим автомобилем что-то не так. В случае загорания иконки «Check engine» на приборной панели, необходимо произвести компьютерную диагностику. Считать коды ошибок можно в специальная инструкции по эксплуатации, которая прилагается к каждому автомобилю.

Датчик положения распределительного вала – как проверять?

Каждый водитель должен знать, как проверить датчик распредвала. В случае обнаружения проблем в работе двигателя, при проведении диагностики нужно проверить в первую очередь сам ДПРВ. Осуществить подобную диагностику лучше всего тестером (мультиметром). Проверка проходит поэтапно:

для начала нужно убедиться в том, что в электрической цепи имеется напряжение. Сделать это можно следующим образом: при включенном зажигании проверяем напряжение на проводках, подходящих к разъему

В случае не обнаружения нужно обратить внимание в первую очередь на проводки, вся проблема может быть именно в них.
проверяем заземление (наличие отрицательного заряда) с корпусом ДВС;
далее подключаем провода вольтметра к сигнальному проводу разъема и корпусом для получения «-». При проворачивании стартером изменения в напряжении будут происходить с заметным изменением на вольтметре в пределах 0-5 В

В случае отсутствия изменений показаний, нужно заменить датчик распредвала.

Проверка трёхпроводного ДПРВ

Шаги по тестированию трёхпроводного ДПРВ:

• снимите крышку воздушного фильтра;
• отсоедините 3-контактный разъём в ДПРВ;
• включите зажигание;
• с помощью мультиметра и кабелей из комплекта измерьте напряжение между клеммами 1 и 3 разъёма датчика;
• рекомендуемое значение: от 4,5 до 5,5 В;
• выключите зажигание;
• проверьте провода между испытательной коробкой и 3-контактным разъёмом для разомкнутой цепи;
• рекомендуемое сопротивление провода: макс. 1,5 Ом;
• проверьте провода на короткое замыкание, на аккумулятор (+) и землю (GND);
• если провода и напряжение в порядке, замените датчик положения распределительного вала (CMP).

Двигатели 1.8L:

• отсоедините 3-контактный разъем датчика положения распределительного вала;
• переключите DMM в положение измерения напряжения;
• подключите DMM между внешними клеммами разъёма;
• переключите зажигание в положение «ON», но не запускайте двигатель. Вы должны увидеть минимум 4,5 вольта;
• пеперь выключите зажигание «OFF»;
• подключите тестовый блок VAG 1598/22 к разъёму ECM;
• проверьте проводку между испытательным блоком и разъёмом ECM, используя электрическую схему. Проверки должны выполняться по каждому из следующих пунктов:

1. Провод 1 и гнездо 11.
2. Провод 2 и гнездо 76.
3. Провод 3 и гнездо 67.

• для каждой из вышеуказанных проверок максимальное сопротивление не должно превышать 1,5 Ом.
• проверьте все провода на короткое замыкание.
• при подключении и наличии напряжения между клеммами 1 и 3, замените датчик положения распределительного вала.
• если проводка в порядке, но между клеммами 1 и 3 отсутствует напряжение, замените ECM.

Двигатели 2.8L:

• отсоедините 3-контактные разъёмы проводов от датчиков положения распределительного вала (CMP);
• подключите DMM для измерения напряжения на клеммах 1 (+) и 3 (заземление) разъёма CMP с помощью адаптеров из комплекта для тестирования;
• переключите зажигание в положение «ON», но НЕ запускайте двигатель;
• Измерьте напряжение между клеммами 1 и 3. Должно быть минимум 9,0 вольт;
• включить зажигание «OFF»;
• подключите тестовый блок к разъёму ECM;
• проверьте проводку для разомкнутой цепи между ECM и 3-контактным разъёмом в соответствии с электрической схемой;
• для разъёма датчика CMP на правой головке цилиндра измерьте следующее:

1. Коннекторный разъём 1 с разъёмом ECM 11.
2. Соединительная клемма 2 к разъёму ECM76.
3. Коннекторный разъем 3 с гнездом ECM 67.

• максимальное сопротивление не должно превышать 1,5 Ом;
• для датчика CMP на левой головке цилиндра измерьте следующее:

1. Коннекторный разъем 1 с разъёмом ECM 11.
2. Разъем 2 с ECM 44.
3. Коннекторный разъем 3 с ECM 14.

• для каждой из этих проверок максимальное сопротивление 1,5 Ом;
• если проводка и напряжение на клеммах 1 и 3 в порядке, замените датчик положения распределительного вала;
• если проводка в порядке, но все ещё нет напряжения на клеммах 1 и 3, замените ECM.

Функциональный тест датчика CMP:

• для функциональной проверки датчика положения распределительного вала отсоедините 4-контактный разъем от катушки зажигания и проверьте память DTC;
• проверьте напряжение питания датчика положения распределительного вала и убедитесь, что он в порядке;
• отодвиньте резиновый разъём датчика CMP (датчик остаётся подключённым);
• подключите тестер напряжения между клеммой 1 (+) и 2 (фаза);
• заведите двигатель на несколько секунд;
• на каждый второй оборот двигателя тестер напряжения должен кратковременно мигать;
• если индикатор напряжения не мигает, выключите зажигание и отсоедините 3-контактный разъём от датчика положения распределительного вала;
• подключите тестовый блок к разъёму ECM;
• проверьте провод сигнала на отсутствие обрывов между клеммой 2 и гнездом B2. Максимальное сопротивление не должно быть больше 1 Ом;
• если указанное значение не получено, проверьте наличие короткой или разомкнутой цепи в проводке между разъёмом датчика CMP и ECM;
• если проводка в порядке, подключите DMM между гнездом тестового блока B2 и заземлением;
• поверните ключ зажигания в положение «ON». Должно быть не менее 4,0 вольт;
• если указанное значение не получено, замените ECM;
• если значение получено, замените датчик положения распределительного вала (CMP).

Как заменить датчик распредвала на ЗМЗ 406

Для демонтажа датчика распредвала потребуется только пара гаченых ключей на «10» и несколько минут свободного времени – весь фронт работ свободно может выполняться даже в полевых условиях одной парой рабочих рук. Процедура замены контрольного элемента осуществляется следующим образом:

• Отключаем от системы автомобиля аккумуляторную батарею, чтобы сбить дампы памяти с ЭБУ двигателя. В противном случае после замены устройства новой детали двигателю потребуется гораздо больше времени для самодиагностики и подстройки под рабочий режим – обороты на холостом ходу будут плавать;
• Далее находим сам датчик. Расположен контрольный прибор напротив 4 цилиндра двигателя, по правую сторону от ГБЦ. Для начала демонтируем всю проводку, подключаемую к измерительному прибору, а затем с помощью гаечного ключа откручиваем фиксирующий хомут или болты, крепящие датчик в раме двигателя;
• После успешного демонтажа зачищаем посадочное место прибора от следов старого герметика и при необходимости устраняем следы коррозии на контактах, а также поврежденную магистральную проводку, ведущую к датчику;
• В завершение процедуры перебираем старый датчик или монтируем новую деталь. Установка элемента осуществляется по данной инструкции в строго обратном порядке.

После замены датчика распредвала необходимо обратно подключить АКБ и завести автомобиль. В случае успешной подачи зажигания на двигатель, мотор требуется оставить на 5-10 минут при работе на холостом ходу – если двигатель не заглох и успешно вышел на рабочую температуру, то процедура ремонта была произведена успешно.

Источник

Виды

Виды датчиков положения коленвала

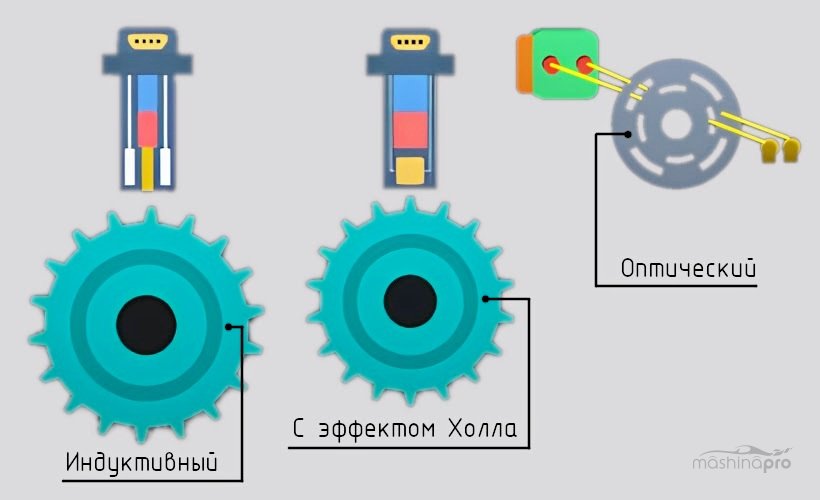

Виды ДПРВ

В основе работы
контроллера фаз лежат разные физические принципы. Универсального варианта не
существует. Есть три вида приборов:

1. Датчик
   Холла.
2. Оптический.
3. Индуктивный.

Второй вариант
встречается крайне редко. Функция детектора проявляется за счет световых лучей.
Они то попадают в прорезь на маховике распределительного вала, то «упираются» в
металл. По динамике колебаний блок управления определяет смену фаз.

Работа третьего
устройства основана на появлении электродвижущей силы в магнитном поле прибора
при прохождении возле его торца контрольной точки. Подключение таких элементов
чаще всего выполняется двухконтактной колодкой.

Датчик Холла
работает по другому принципу: при вращательном движении вала стальные зубья
проходят через специальные прорези в устройстве. В итоге прибор подает сигнал
контроллеру. Устройство трехпроводное.

Когда прибор
перестает отправлять сведения контролеру, на панели приборов обычно загорается
лампа Check Engine. Нужно провести диагностику, чтобы узнать код ошибки.
