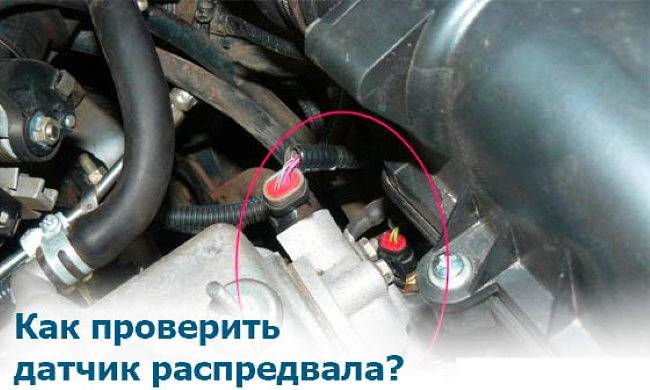

Как проверить и заменить датчик распредвала самому?

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Виды датчиков

Существует три вида ДПКВ, которые отличаются по принципу действия.

1. Индуктивный (магнитный). Его принцип действия мы уже рассмотрели выше. Он основан на электромагнитной индукции. Данный вид датчиков нашел наибольшее распространение ввиду своей эффективности и надежности. Стоит отметить, что для его работы и формирования стабильного сигнала необходимы высокие обороты задающего диска и отсутствие препятствий между ним и датчиком (загрязнений).
2. Датчик Холла. Данный тип ДПКВ работает на основе эффекта Холла. Когда зубцы диска проходят через датчик, он вырабатывает небольшое сигнальное напряжение. Данные фиксируются и передаются в блок управления в виде дискретного сигнала. Такие сенсоры используют опорное напряжение, отличаются высокой точностью, но довольно редко применяются в качестве ДПКВ.
3. Оптические. Работа основана на источнике и приемнике света (светодиод и фотодиод). Между ними в зазоре проходят зубцы диска. При разной частоте вращения зубцы диска затмевают светодиод, в результате на фотодиоде образуются импульсные сигналы, которые и подаются на блок управления. Ввиду своей непрактичности такие датчики сейчас почти не встречаются в автомобилях.

Для чего он нужен и проверка датчика

Ваз 2110 датчик распредвала

Данный электромагнитный датчик используется в автомобиле для того совершения большинства операций, который посылается бортовой системой контроля. Его показания весьма важны, так как без этих данных невозможно будет произвести синхронизацию системы зажигания и работы форсунок. Именно этот небольшой прибор позволяет распределить время между подачей топливной смеси в цилиндры двигателя. Его месторасположение весьма просто. Он расположен на кронштейне около шкива привода генератора. Иногда, проблемы с данным прибором, могут носить легкий характер. Достаточно совершить несколько простых действий и о замене прибора можно не беспокоиться. Частыми проблемами при постоянном использовании автомобиля могут являться:

При использовании автомобиля, грязь попадает на датчик с ремня ГРМ. На ремне она образуется в результате утечки масла из крышки мотора. Последствиями такого скопления грязи может стать проблематичный завод автомобиля, слабый разгон, малые обороты (редко показатель превышает 3 500 оборотов).

Примечание: в такие моменты перестает гореть кнопка аварийная. Первые несколько дней, могут сопровождаться ошибкой, которую выдает бортовой компьютер, после чего выдает сообщение о неисправности датчика распредвала. Данная ситуация весьма интересна, так как при неисправном датчике, автомобиль невозможно завести. Если датчик ломается во время езды, то автомобиль продолжает движение. После остановки и отключения двигателя, восстановить работу автомобиля будет невозможно. Если двигатель продолжает работать, это означает, что датчик работает, и проблема поломки кроется в другом месте.

• Автомобиль продолжает функционировать в нормальном режиме. Езда не прекращается. Бортовой компьютер может выдавать информацию о проблемах с датчиком распредвала. Чтобы решить данную проблему необходимо слегка пошевелить провода соединения. Сильная вибрация автомобиля в момент езды может спровоцировать отсоединение одного из контактов. Также, следует очистить клемму от возможного образования ржавчины или проверить всю проводку от датчика к бортовому компьютеру (панели).
• Автомобиль полностью прекращает функционировать. Двигатель «глохнет», а попытки завести его вновь не приносят успеха. Для устранения данной неполадки необходимо проверить проводку. Иногда, датчик может случайно соприкасаться с горячим выпускным коллектором. Если такая ситуация повторяется часто, то датчик может сгореть.

Для пущей уверенности в исправности датчика, необходимо совершить его полную проверку. Автомобиль перестает заводиться по многим причинам. Причина не обязательно будет скрываться в поломке данного механизма. Если нет уверенности в неисправности датчика, необходимо осуществить проверку некоторых систем:

• Датчик распредвала необходимо демонтировать.
• Используя прибор омметр (мультиметр), измеряется сопротивление на обмотке прибора.
• В случае, когда показания прибора выходят за пределы от 550 Ом до 750 Ом, можно с уверенностью утверждать, что датчик сломан и требует замены.

Ваз 2110 неисправность датчика распредвала

В случае поломки датчика, следует произвести его ремонт. Для замены датчика необходимо приобрести новое устройство. Его стоимость не будет слишком велика и в большинстве случаев, его цена незначительна, по сравнению с другими запчастями автомобиля.

Проверяем и меняем датчик положения распредвала самостоятельно

Это инструмент, который определяет место ГРМ, расположенное за углом, чтоб оно главным образом соответствовало размещению коленвала двигателя. Управленческие функции происходят так: он выпускает сигналы в систему управления через распределяющей вал (часто называется кулачковым), путём поджигания или впрыска топлива.

Свою работу он осуществляет по известному принципу Холла, поэтому его иногда называют не иначе, как датчик Холла. Он меняет путь движения с помощью носителей заряда – такова его главная работа. Фиксация этого всего происходит тогда, когда полупроводник поля магнитного производит своё пересечение. Потоки импульсов, создающиеся в результате такого действия, передаются по другим каналам через некоторое время. И таким образом датчик распредвала определяет положение ритма сжимания поршня в каждом цилиндре ВТМ.

Признаки и причины неисправности

Люди часто задают сами себе вопрос: как проверить датчик распредвала, и что для этого нужно сделать? Для того, чтоб проверка датчика распредвала прошла успешно, нужно проделать несколько важных шагов.

1. Для начала нужно будет разобрать двигатель, только не полностью, а лишь частично. Это нужно для того, чтоб легче добраться до него, и определить его положение. Место расположения – это место нахождения ремня ГРМ.
2. Если вы найдёте датчик распредвала, возьмите мультиметр, для того, чтоб выполнить его детальную проверку. Далее от него нужно будет отделить все провода, а вместо этого подсоединить к каналам выхода мультиметра, и нажать режим «сопротивление».
3. Потом надо будет взять какой-либо предмет из металла и поводить ним на не небольшом расстоянии от этого устройства. В качестве такого предмета хорошо подойдёт отвёртка. Если при такой процедуре цифры на показателе изменяться не будут – это свидетельствует о его неисправности.

Не стоит сразу расстраиваться, часто такое бывает из-за неверного установления зазора или, когда датчик загрязнён. Поэтому его необходимо будет почистить. Чаще всего такое происходит с таким отечественным автомобилем, как Лада Калина. Если он, вроде бы исправлен, но эти симптомы проявляются – то, скорее всего, его проводок переломлен. Ещё бывает, что он не высвечивает цифры, а вместо этого показывает коды ошибок – в таком случае обнаружить проблему будет гораздо легче, и незамедлительно сделать замену.

Это были несколько нехитрых способов того, как проверить датчик распредвала, которые никакой сложности не составляют.

Инструкция проверки и замены

В случае, когда вышеперечисленными способами не удалось привести в норму его состояние, то эта деталь подлежит замене. В замене, также как и в проверке, ничего сложного нет, поскольку крепление их распредвала происходит без регулировки зазора. Благодаря такой функции можно избежать ошибок при установке нового девайса. В случае, если зазор регулируется, необходимо соблюдать определённые нормы.

Если вы не уверенны, что замена датчика распредвала самостоятельно пройдет успешно, отвезите его в специальный сервисный центр. Там замену делают при помощи осциллографа. При запуске осциллографа наблюдается стабильность считывания данных на различных оборотах двигателей.

Если у вас есть осциллограф, и вы уверены, что сможете сделать такую процедуру – делайте. Только внимательно следите за сменой данный, которые будут показывать осциллограф. Если он показывает прямые полоски, и нет никаких пробелов – это хорошо. Поскольку придётся лишь убрать старый, а поставить новый.

В принципе, если применять такой способ, нужно учитывать множество моментов и особенности, которые предоставляет тестер, чтобы замена этой детали распредвала прошла успешно. Так как, если показатель не работает, то по логике вещей и двигатель не должен работать. Но техника – дело тонкое, и иногда она даёт сбои в работе. Если датчик и встроенные электроприборы не знают место положения – они переходят к аварийному состоянию. И, находясь длительное время в таком состоянии, датчик выходит из строя.

Устройство датчика положения распредвала

Внутри ДПРВ находится датчик Холла, который реагирует на изменение магнитного поля. Переменные параметры этого значения позволяют своевременно передавать импульс на ЭБУ. Сигнал подается при положении определенных цилиндров в ВМТ, что позволяет идеально установить момент, когда необходимо осуществить впрыск топлива в камеру сгорания.

Как правило, корпус датчика распредвала изготавливается из прочного пластика. Этот материал не обладает магнитными свойствами, поэтому не препятствует распространению сил, на которые реагирует чувствительный элемент устройства. Внутри ДПРВ также находится магнит,  полупроводник и интегральная микропроцессорная схема. В зависимости от типа датчика изделие может оснащаться 2 или 3 выходными контактами.

Назначение датчика положения распредвала

Датчик фаз необходим для передачи импульса, который указывает ЭБУ на положение коленвала в верхней мертвой точки поршня в одном из цилиндров. Если управляющая программа «знает» точно, в какой момент времени подвижный элемент находится в ВМТ, то подача топлива будет осуществлена в наиболее подходящий момент.

Если ДПРВ работает неправильно, то впрыск бензина осуществляется несвоевременно. В таком случае будет наблюдаться перерасход горючего и существенное снижение мощности двигателя. Иногда, неисправность датчика вызывает невозможность запуска двигателя.

Принцип работы датчика положения распредвала

Работа ДПРВ зависит не только от наличия исправных компонентов внутри изделия. Непосредственно на распределительном вале находится задающий диск. Без специального импульсного колеса работа датчика фаз в принципе невозможна. На задающем диске имеются специальные выступы, которые оказываясь в непосредственной близости от чувствительного элемента, и формируют управляющий сигнал.

Работа датчика распределительного вала тесно связана с датчиком коленвала. Особенностью функционирования этих устройств заключается в том, что за 2 оборота коленвала распредвал делает только 1 оборот. Таким образом слаженная работа двух сенсорных элементов позволяет ЭБУ установить момент положения каждого цилиндра, когда поршень находится в положении верхней мертвой точки при обоих закрытых клапанах.

Как работает датчик ДПРВ

Если работа датчика фаз основана на эффекте Холла, то момент, когда необходимо послать импульс на ЭБУ определяется по изменению магнитного поля. Датчики положения распределительного вала могут быть также следующей конструкции:

• Индуктивные – такие устройства работают на обнаружение металлических предметов в постоянном магнитном поле. Как правило, реакция происходит на появление в поле «видимости» стального зубца расположенного на распределительном вале.
• Оптические – принцип работы датчиков этого типа основан на приеме светового луча, который прерывается при прохождении через перфорированный диск.

Датчики, в основе которых лежат принципы индуктивности и эффекта Холла применяются наиболее часто. Оптические устройства можно встреть лишь на некоторых моделях автомашин.

Где находится датчик положения распредвала на двигателе

Для того чтобы выполнить диагностику и, при необходимости, замену датчика распредвала необходимо знать, где находится эта деталь. Несложно догадаться, что искать изделие следует в непосредственной близости от газораспределительного механизма. В большинстве автомобилей расположение датчика распредвала может быть в районе головки блока цилиндров.

Наиболее часто обнаружить эту деталь можно возле верхней части ремня ГРМ. В некоторых моделях устройство может быть установлено также возле задней стенки ГБЦ.

Предназначение ДПРВ

Такой прибор основан на электромагнитном принципе действия и применяется для выполнения команд контрольно-проверочного комплекса транспортного средства

Важность параметров прибора заключается в том, что без них никак не синхронизировать систему зажигания авто и корректную эксплуатацию форсунок мотора, т.е. установить нужную концентрацию воздушно-капельной смеси, подаваемой в моторные цилиндры

Найти данный датчик несложно. Он находится на приливе возле генераторного приводного шкива.

В ходе эксплуатации датчика распредвала ВАЗ 2110, цена на который является приемлемой для российских автолюбителей, могут возникать следующие проблемы:

• При функционировании транспортного средства пыле-грязевые отложения остаются на изделии, попадая на него с ремня привода ГРМ. Этому способствует течь масла из надклапанной крышки силового агрегата. Эти отложения на датчике распредвала могут привести к сложностям при пуске транспортного средства, маломощный разгон, низкие ненабираемые обороты двигателя, когда тахометр «выдает» не более 3,5 тыс. об/мин. В этом случае гаснет аварийный девайс, некоторое время бортовое электронное устройство показывает ошибку, а затем классифицирует ее, как неисправность датчика распредвала, что само по себе является нонсенсом, т.к. при таком дефекте пуск двигателя абсолютно невозможен. При выходе изделия из строя во время движения автомобиль функционирует, однако после остановки и выключения мотора завести его не представляется возможным. В случае, если мотор продолжает функционировать, то датчик распредвала исправен, поэтому дефект следует искать в ином месте.
• Транспортное средство движется в штатном режиме. Электронное устройство автомобиля начинает сигнализировать о дефектах изделия, для прекращения поступления ошибочных сигналов детектора следует проверить крепление проводки в силовом отсеке. Вибрационные фрикции во время движения транспортных средств могут вызвать отсутствие или ослабление одного из контактов. Дополнительно следует зачистить «наждачкой» клемму АКБ от предполагаемого окисления и протестировать проводные соединения от изделия до электронного устройства бортового типа (фронтальной панели).
• Авто не запускается, попытки реанимировать мотор ТС к успеху не приводят. Для решения этой проблемы требуется протестировать электропроводку и ее крепление к контактам. Проверить соприкосновение датчика с коллектором, иначе в противном случае изделие может выйти из строя.

Как работает ДПРВ?

Датчик положения распредвала (сокращенно – ДПРВ) подает один импульс за один оборот вала. Поскольку распредвал вращается в два раза медленнее, чем коленчатый вал, то мы получаем точную метку, определяющую такт впуска на одном из цилиндров. При этом рассчитать момент впрыска для цилиндров ЭБУ впрыска может очень просто.

Предположим, что импульс от ДПРВ приходит после метки начала отсчета для первого цилиндра. Тогда при получении сигнала ЭБУ производит подачу топлива в первый цилиндр, через половину оборота коленвала – в третий, при следующем проходе метки начала отсчета – в четвертый, еще через пол-оборота – во второй. При этом импульс от ДПРВ является «справочным», так как все моменты впрыска все равно жестко привязаны к зубцам венца датчика положения коленчатого вала.

Ну а где находится датчик распредвала? На головке блока цилиндров или реже – на клапанной крышке, непосредственно у «своего» распредвала.

Реже датчик положения распредвала дает серию импульсов, определяющую начало нужного такта в конкретном цилиндре. На многих «Ниссанах» для первого цилиндра датчик подает один импульс, для второго – два, и так далее.

Но фазирование впрыска – это не единственное, за что отвечает датчик распредвала. Поскольку ЭБУ впрыска может легко рассчитать временную задержку между моментом начала отсчета по ДПКВ и моментом получения импульса с ДПРВ, то появляется и возможность определения реального положения распредвала относительно коленвала. Если на моторах без изменения фаз газораспределения это имеет чисто диагностическую ценность (проверка правильности установки фаз ГРМ), то на моторах с фазовращателями ДПРВ является важным элементом обратной связи, позволяющим контролировать работоспособность системы управления газораспределением.

Конструктивно ДПРВ может быть выполнен на основе индуктивного датчика или датчика Холла. Первый проще, поскольку это лишь обмотка вокруг магнитного сердечника. Второй менее надежен и менее точен, зато подает на ЭБУ впрыска не синусоиду, амплитуда которой пропорциональна частоте вращения (что затрудняет обработку сигнала), а легко обрабатываемый «готовый» прямоугольный сигнал. Там, где нет необходимости в точном определении положения распредвала, а важен сам факт определения нужного оборота, чаще всего используется датчик Холла.

Факторы, воздействующие на работоспособность датчика распредвала

Работоспособность датчика фаз напрямую зависит от режима температур. Перегрев может вывести его из строя. ДПРВ также не будет функционировать по причине выхода из строя проводов, по которым он получает и передает сигнал, поломки репера. Немаловажную роль играют загрязнения или повреждения самого датчика. Кроме того, при тяжелых эксплуатационных условиях (перевозка грузов, езда по бездорожью) датчик может сместиться либо может произойти короткое замыкание

Очень важно систематически выполнять диагностику датчика и менять его каждые 4-5 лет, во избежание неожиданной поломки в самое неподходящее время

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

• Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
• Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
• В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
• Попросите человека в машине запустить двигатель.
• Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
• Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

• Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
• Другой человек должен включить зажигание, не запуская мотор.
• Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
• Помощник должен запустить двигатель.
• Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
• Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Как определить неисправность ДПРВ

Неожиданное увеличение расхода топлива, падение мощности мотора, нестабильная работа двигателя – показания для проверки ДПРВ. Не обязательно эти симптомы появляются из-за неисправности датчика, но проверку необходимо начинать с него. Если на панели приборов загорелся сигнал неисправности двигателя (Check), определите значение кода ошибки с помощью инструкции по эксплуатации автомобиля. Если код ошибки указывает на неисправность ДПРВ, необходимо проверить не только сам датчик, но и электрические провода, которые подходят к нему. Ведь нередко причиной неисправности датчика оказываются окисленные контакты клеммной колодки. После их чистки двигатель начинает работать нормально. Также на работу датчика влияет состояние шестерни распредвала или репера. Поэтому во время замены или обслуживания датчика желательно проверить состояние репера и сигнального диска. Если диск погнут, его необходимо заменить.

Чтобы проверить исправность ДПРВ вам понадобятся:

• цифровой мультиметр (тестер);
• тонкая плоская отвертка;
• ключ для болта крепления датчика;
• чистая тряпка;
• иголка.

В первую очередь снимите клеммную колодку с датчика и осмотрите контакты. Если они грязные, необходимо почистить их, или установить новую колодку. Вставьте иголку в клеммную колодку таким образом, чтобы она соприкасалась со средним контактом. Защелкните колодку на место, присоедините к нему щуп тестера и поднесите к рабочей плоскости (она расположена параллельно диску или шестерне распредвала) датчика тонкую отвертку. Показания вольтметра должны измениться от нуля 5 вольт или больше. Если показания не изменились, протрите рабочую плоскость датчика тряпкой – возможно к ней прилипло много металлической пыли, и повторите проверку. Если снова не помогло, датчик неисправен. Если провести проверку установленного на двигателе ДПРВ сложно, выкрутите болт крепления и снимите датчик. Затем проведите проверку.
