Воздушный фильтр нулевого сопротивления

Особенности обслуживания

Существенное преимущество «нулевика» перед бумажным фильтром заключается в том, что его не нужно выбрасывать через 15-20 тысяч километров пробега, а можно просто чистить, причем до 20 раз. Даже если чистку выполнять каждые 5 000 километров (допустимо и каждые 10 000 км), совокупный пробег на одном фильтре составит 100 000 километров, то есть выгода очевидна. Само обслуживание сложным не является и выполняется в несколько этапов:

снятие фильтра и его очистка от пыли с помощью мягкой щетки;
обработка фильтра специальным чистящим средством;
промывка фильтрующего элемента водой;
просушка;
осмотр на предмет качества очистки и установка обратно на двигатель.

Фильтр должен высохнуть естественным способом – нагревать и обдувать его теплым воздухом нельзя.

Преимущества и недостатки «нулевиков»

Как показывает практика, у таких фильтров есть свои положительные и отрицательные качества.

Начнем с плюсов:

прибавка к мощности на 5-7%. Конечно, для водителя это может быть незаметно, но при установке в комплексе с другими видами тюнинга двигателя результат можно прочувствовать на себе;
изменение звуковых характеристик мотора. Считается, что фильтрующий элемент издает особый звук, что меняет общий гул из подкапотного пространства. Многие автолюбители устанавливают «нулевики» именно по этой причине;
меняется внешний вид пространства под капотом — он приобретает большую спортивность.

Минусы «нулевика»:

Воздушный фильтр нулевого сопротивления – зачем он?

Среднестатистический автомобиль потребляет 12–15 м3 воздуха на каждые 100 км пробега. Чтобы избежать попадания пыли и мусора из воздуха в двигатель под капотом размещают воздушный фильтр.

Помимо механической очистки, фильтр в бензиновых двигателях становится регулятором температуры горючей смеси и обеспечивает шумоизоляцию впускного тракта. Штатные фильтры изготавливают из плотной бумаги, сложенной в несколько слоев. Плотный материал оказывает сильное сопротивление поступающему воздуху и уменьшает мощность двигателя, примерно на 5–10%.

Однако если убрать узел из подкапотного пространства, попадающие внутрь абразивные частицы могут ускорить износ деталей цилиндро-поршневой группы. В заводских фильтрах все частицы мусора задерживаются на бумаге, что в дальнейшем может привести к чрезмерному обогащению смеси и неполному ее сгоранию.

Чтобы оградить себя от подобных проблем достаточно установить фильтр нулевого сопротивления. Благодаря продуманной конструкции нулевик уменьшает уровень сопротивления на впуске воздушного потока, не теряя при этом пропускной потенциал.

На современных спорткарах фильтр нулевого сопротивления устанавливают сразу при сборке. Однако помимо фильтрующего элемента на спортивных автомобилях доработана система отвода отработанных газов. Подобный ход позволяет без ущерба для машины вывести увеличенное количество газов на высоких оборотах и свести потерю мощности при пуске воздушного потока к минимуму.

Детально ознакомится со структурой и свойствами фильтра перед покупкой или установкой можно на видео:

Чем фильтр нулевого сопротивления отличается от обычного?

Стандартные фильтры изготавливают из сжатых бумажных волокон, а массы воздуха проникают через микроотверстия, в структуре материла. После того как абразивные частицы забивают проникающие отверстия, возникает явление «поверхностной нагрузки». Воздушный поток «ищет» другой путь для попадания внутрь, поскольку поверхность фильтрующего элемента оказывает высокое сопротивление. В таком случае мощность двигателя будет снижаться, а расход топлива непомерно расти.

В конструкции фильтра нулевого сопротивления используется хлопковая ткань, которая зажимается между алюминиевым экраном. Тканевые волокна пропитываются специальным маслом. В результате, частицы пыли задерживаются на волокнах и становятся частью фильтрующего узла, что приводит в действие новую схему очистки. Такая система позволяет увеличить рабочую область элемента приблизительно в пять раз и пропустить дополнительный воздушный поток.

Принцип действия фильтра, его особенности

Принцип действия «нулевика» основан на двух факторах:

качественной очистке поступающего в мотор потока;
минимальном сопротивлении воздуху.

Эффективность фильтра нулевого сопротивления объясняется уникальной конструкцией и применением хлопкового (а не бумажного) материала.

Поступающий поток фильтруется от пыли без особого загрязнения для изделия. Благодаря специальной пропитке, поступающие через фильтр частички оседают на поверхности и не препятствуют поступлению воздуха к камере сгорания.

В чём же плюсы нулевика?

В первую очередь, фильтр даёт прибавку к мощности. Особенно, если он установлен вместе с еще какими-нибудь доработками двигателя или выпуска;
За счет того, что через нулевик проходит большой объём воздуха, уменьшается расход топлива.
Легко устанавливается в штатное место, ничего переделывать не надо.
Допускается его замена через 10 – 15 тысяч километров, как и штатные фильтры.
Приятно изменяется подкапотное пространство, придавая автомобилю более спортивный вид.

Использование нулевого фильтра в зимнее время года

Зимой, когда отчасти решены проблемы с загрязнением воздуха и с многочисленными насекомыми, многие автовладельцы устанавливают такой нулевой фильтр, который улучшает мощность мотора и позволяет несколько снизить расход топлива. А вот летом от использования нулевиков большинство автовладельцев отказываются, так как их установка на машину может быть небезопасна из-за посредственной эффективности очистки воздуха.

Считается, что из-за увеличенной мощности мотора упрощается запуск двигателя в зимнее время, когда на коленвал и аккумулятор со стартером приходится повышенная нагрузка. Установка фильтра не представляет особой сложности. Нужно лишь подобрать такую модель, которая будет полностью подходить под конкретный автомобиль, в этом случае установить нулевик в штатном посадочном гнезде для стандартного фильтра не составит какого-либо труда.

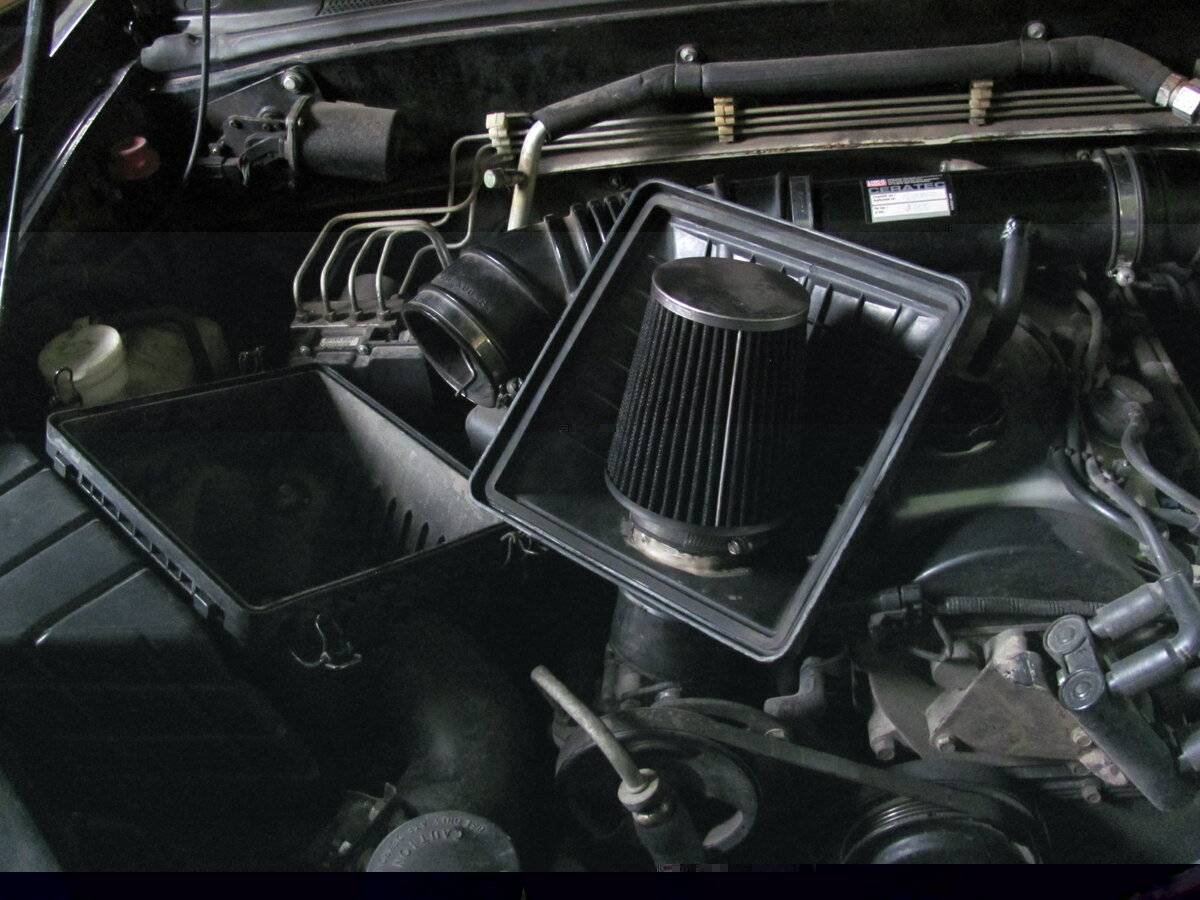

фильтр-нулевик установленный в корпус штатного фильтра

Электричество

Прежде чем подключать дополнительный насос на печку “Газель”, схема подключения для ознакомления должна быть рассмотрена. Существует несколько вариантов. Один из простейших способов — это вывести кнопку на два положения в салон авто. Здесь просто: вкл/выкл. К примеру, холодно – можно включить, тепло – выключили.

Это простой способ, и он обладает минусом. Если забыть выключить дополнительный насос, то при следующем запуске машины на прогрев с брелока сигнализации помпа запустится и заберет тепло у холодного мотора. Это увеличит время разогрева двигателя.

Профессионалы рекомендуют воспользоваться сложным, но более эффективным способом. Здесь будет двойная система управления. Такая кнопка предназначена лишь для включения зимой и выключения с приходом весны. Это делается, чтобы насос не работал лишнее время.

Когда кнопка включена, насос дополнительный отопителя печки «Газель» будет включаться/выключаться полностью автоматически, когда двигатель заводится, а автомобиль едет. Для этой схемы понадобится двухпозиционное реле. Насос имеет определенную мощность, поэтому реле нужно под ток 3 A.

Устойчивость и эффективность воздушного фильтра

Назначение воздушного фильтра заключается в удалении твердых частиц или газообразных материалов из воздушного потока, а эффективность и задерживающая способность используются для описания функций фильтра.

Эффективность воздушного фильтра

Эффективность описывает, насколько хорошо воздушный фильтр удаляет микроскопические частицы — такие как пыль, пылевые клещи, пыльца, плесень, бактерии и дым.

В стандартном методе испытаний ASHRAE 52.1 эффективность — это мера способности удалять окрашивающую часть атмосферной пыли из испытательного воздуха — официально именуемую «Эффективность пятна атмосферной пыли».

Эффективность воздушного фильтра может быть выражена как

Air Filter Arrestance

Arrestance — это мера способности устройства фильтрации воздуха удалять синтетическую пыль из воздуха.

Удерживающая способность описывает, насколько хорошо воздушный фильтр удаляет более крупные частицы — такие как грязь, пух, волосы и пыль. Плотность ASHRAE — это мера способности устройства удалять пыль ASHRAE из испытательного воздуха.

Пылеёмкость фильтра — это количество стандартной пыли, которую фильтр может удерживать по весу, без превышения сопротивления 0,18 по W.G . для фильтров низкого сопротивления или 0,50 дюйма W.G . для фильтров среднего сопротивления и 1.0 в W.G . для фильтров высокого сопротивления.

Пыленепроницаемость фильтра может быть выражена как

Выбор и установка фильтра

Фото ВАЗ 2110, на который установлен «нулевик»

Не касаясь разнообразия конструкций (универсальных, спортивных, конусных, цилиндрических, открытых, закрытых), главным критерием выбора «нулевого» фильтра становится стоимость. Фильтры лучших производителей (Venturi, K&N, Simota, JR, Pipercross, Green) можно купить за 3000 – 8000 рублей. Отдельные модели для спортивного тюнинга продаются за 12000 – 15000 рублей. Дешевле (650 -1000 рублей) стоят отечественные фильтры бренда Pro Sport.

Любители автомобильного тюнинга придумали несколько способов установки «нулевого» фильтра на двигатель. Простейший способ монтажа своими руками заключается в демонтаже стандартного фильтра, на место которого можно поставить «нулевик».

В двигателях отечественных карбюраторных моделей фильтр устанавливается на карбюратор, крепится хомутом к входному патрубку. Более сложные способы используют вынос фильтра на кронштейны в свободных подкапотных пространствах. Эффективно работает фильтр, вынесенный к переднему воздухозаборнику на гофре, металлической трубе. Нужно учитывать, что плохая герметичность протяженного воздухопровода (попадание пыли через соединения) сводит насмарку эффективность работы «нулевого» фильтра.

Для чего нужен фильтр нулевого сопротивления и где он применяется?

Задача воздушного фильтра, установленного в каждом авто — очистить поступающие в двигатель потоки от различного «мусора». Но здесь «палка» в двух концах.

С одной стороны, установка фильтра позволяет очистить воздух, а с другой — создает дополнительное сопротивление потоку.

Итог — снижение мощности, которое особенно заметно по мере загрязнение фильтрующего элемента.

Фильтр нулевого сопротивления — альтернатива классическому фильтру. Основное назначение — уменьшить общее сопротивление воздуху без ухудшения качества очистки.

Считается, что установка такого фильтра позволяет добиться повышения мощности мотора в среднем на 5-7%. При этом почувствовать разницу от монтажа почти нет возможности. Остаются лишь факты, которым приходится верить.

«Нулевики» активно применяются на спортивных авто все с той же целью — добавить мощности силовому узлу. При этом какие-либо альтернативы даже не рассматриваются.

Но стоит учесть, что отличие спортивных машин не только в монтаже особого фильтра, но и в более совершенной системе выпуска, позволяющей выпускать большие объемы отработавших газов даже при максимальных оборотах.

Почему штатный так плох?

Опять же все просто – как мы с вами знаем у агрегата внутреннего сгорания всего 4 такта, это — впуск, сжатие, воспламенение, и отвод отработанных газов. Двигатель на такте впуска, засасывает воздушно-топливную смесь в цилиндры двигателя, если бензин идет по своей магистрали, то вот воздух засасывается из окружающей среды. Если бы фильтра не было, он бы засасывался со всем что попалось (мошки, пыль и т.д.), но фильтр уберегает от этого – однако он своего рода пробка, которая мешает нормально проходить воздуху, то есть встречается сопротивление.

Штатный фильтрующий элемент – имеет значительный коэффициент сопротивления, зачастую отбирая от мощности мотора 5 – 7%.Оно и понятно, он практически не пропускает частички пыли, делается из специальной бумаги.

Этот элемент далек от идеала, вроде — все просто, но блин вот нет решения и все! Или есть?

Устройство воздушного фильтра нулевого сопротивления и принцип его работы

Как известно, для нормальной работы двигателя внутреннего сгорания, будь то дизельного, газового или бензинового, необходимо, чтобы в цилиндры через впускные клапана поступала топливо-воздушная смесь в необходимой пропорции. Для этого двигатель осуществляет забор воздуха из атмосферы. Но, атмосферный воздух не отличается чистотой, вместе с ним в камеры сгорания могут попасть песчинки, частички пыли и прочие инородные предметы, которые способны нанести существенный вред, в разы снизив ресурс двигателя. Чтобы этого не произошло, забираемый воздух предварительно пропускается через воздушный фильтр. Стандартные заводские фильтры создают непреодолимый барьер для пыли, но при этом обладают значительным сопротивлением на входе, так как воздух пропускается сквозь плотные целлюлозные слои. К тому же, со временем микропоры стандартного элемента забиваются пылью и наполнение цилиндров воздухом ухудшается еще сильнее. Подобное сопротивление крайне негативно сказывается на работе двигателя, снижая его мощность.

Воздушный фильтр нулевого сопротивления подобным недостатком не обладает, так как он практически не препятствует движению потока, обеспечивая максимально возможный расход воздуха в канале, тем самым позволяя мотору работать на требуемом режиме без перебоев. Особенно сильно работа «нулевика» заметна на больших оборотах, когда требуется подвести значительные объемы воздуха, в то время как штатные фильтрующие элементы, в силу описанных выше особенностей, с подобной задачей справиться не могут.

Конструкция фильтров пониженного сопротивления достаточно сложная, так как они должны не только не препятствовать движению воздуха, но и успевать выполнять свою основную задачу по его очистке. Чаще всего подобные элементы изготавливают либо из хлопкового полотна, либо из синтетических материалов. Причем количество слоев стараются сделать минимальным, чтобы добиться минимально возможного сопротивления на входе.

Как сделать нулевой фильтр своими руками?

Некоторые автолюбители в желании сэкономить решаются сделать «нулевик» своими руками.

В роли источника применяется заводской круглый фильтр, который монтировался в свое время на автомобилях марки «Москвич».

Чтобы сделать «нулевик» можно использовать разные способы. Один из них мы опишем ниже.

Понадобиться подручные инструменты (поролон, герметик, острый нож, клей и прочие). Общая цена вопроса — не более 3-4 долларов США.

Сразу стоит отметить, что переделанный «нулевик» вряд ли добавит мощности вашему авто. Причина — в устаревших технологиях, которые применялись при производстве автомобилей в 70-80-х годах.

Производители при создании фильтров мало задумывались о важности очистки, поэтому старые изделия задерживают лишь весьма крупные куски грязи. Так что, «создавая» нулевой фильтр, вы идете на определенный риск и можете «убить» свой двигатель

К слову, единственное авто, где такой нулевой фильтр придется «ко двору» — это «Москвич». При этом есть владельцы, которые сразу обрезают стенки, чтобы устранить лишнее сопротивление потоку.

Если вы все-таки решились поэкспериментировать, то последовательность будет следующей:

убирайте штатное устройство;
из куска фанеры делайте переходник прямоугольной формы с отверстием.

Высверливайте еще четыре отверстия и фиксируйте переходник к датчику измерителя воздуха.

Перед этим установите в отверстие кусок трубы и обработайте щели герметиком;

в двух кругах из фанеры проделайте дополнительные дырки. При этом на внешнем круге сделайте отверстие большего диаметра, а на внутреннем (установленном около воздухомера) — по диаметру устанавливаемой трубы. Последняя усаживается с помощью герметика;
сделайте 3 бруска с длиной около 16-18 сантиметров и используйте их для скрепления кругов. В итоге получатся своеобразная фигура цилиндрической формы. Так как в брусках нет фанеры, то по краям необходимо сделать дырки для монтажа саморезов (в противном случае фанера может повредиться);
чтобы исключить вываливание поролона, сделайте корпус. Для его изготовления можно взять сетку для стыков ГВЛ. Преимущество — наличие липкой основы, что позволит сразу произвести фиксацию;
после с наружной стороны с помощью термогерметика наклеивается поролон, позволяющий надежно и быстро зафиксировать устройство;
фиксируйте с помощью герметика пару кусков поролона для боковой части бочонка;
надевайте поролон и скрепляйте брусья из фанеры с помощью стяжек.

Есть и более простые решения.

Отличный радар-детектор за свои деньги SoundQuest 420

Керамическое покрытие автомобиля, плюсы и минусы

Антирадар SoundQuest 420 подойдет автолюбителям, которые ищут недорогое и надежное устройство. При стоимости приблизительно в 50 долларов данный радар-детектор обладает всем необходимым набором характеристик:

обнаруживает все диапазоны радарных систем России и стран СНГ: Х, Ка, К, короткоимпульсные сигналы Ультра-Х и К, а также диапазон РОР; лазерный приемник засекает световые лучи по полной окружности;
предустановлена новая система фильтрации ложных тревог и импульсов в диапазоне Ка – Smart-Filter;
защита от обнаружения детекторами антирадаров VG-2.

Миниатюрный корпус не будет загромождать салон, а уж тем более перекрывать обзор дороги, прибор крепится с помощью присосок и кронштейна на лобовое стекло, или приклеивается к переднему торпедо на двухсторонней липкой ленте. Установка и подключение под силу даже начинающему водителю. Работает устройство от сети автомобиля, подключение проводится к прикуривателю, в комплекте идет адаптер на 12-15 Вольт. Если что-то будет непонятно, то можно воспользоваться функцией самообучения, антирадар продемонстрирует основные принципы работы. В комплекте идет детальная инструкция на русском языке.

Обнаружив импульс от полицейского радара, устройство выдаст индивидуальный сигнал, соответствующий частоте принимаемой волны, на светодиодном экране загорится иконка, отвечающая диапазону. По мере приближения к посту ДПС интенсивность биппера будет возрастать. При желании можно установить режим приглушения сигналов или отрегулировать комфортный уровень громкости. Также имеется 4 уровня яркости дисплея.

Запуская двигатель, вам не придется каждый раз включать и настраивать антирадар, все введенные ранее настройки сохраняются в памяти. Выезжая за город, уровень чувствительности регулируется простым переключением между режимами Город/Трасса.

Отзывов об антирадаре SoundQuest 420 немного. Из достоинств выделяют хорошую дальность приема, особенно за городом. Недостатков тоже хватает, и они все стандартные: повышенная чувствительность к посторонним импульсам, часто бывают сбои в работе, нельзя оставлять в машине на ночь зимой – включится минимум через полчаса после запуска двигателя.

ravid.ru

Фильтр нулевого сопротивления: плюсы и минусы

Итак, установка фильтра нулевого сопротивления для многих может показаться привлекательным и дешевым решением, позволяющим увеличить мощность двигателя. Сначала рассмотрим общеизвестные преимущества.

Повышение мощности без снижения качества очистки воздуха;
Низкое сопротивление, эффективная фильтрация;
Нет необходимости в замене фильтра каждые 10-15 тыс. км;
Легкая очистка, фильтр восстанавливает первоначальные свойства;
Изменяется звук работы ДВС (более «агрессивный» и «благородный»);
Увеличивается крутящий момент на средних и низких оборотах.

Также выделяют простоту монтажа. Достаточно демонтировать стандартный корпус с обычным воздушным фильтром, после чего нужно поставить на датчик массового расхода воздуха (ДМРВ) или на патрубок конусный фильтр нулевого сопротивления, подходящий по диаметру. Вроде бы, все просто и понятно. Однако по сравнению со стандартным фильтрующим элементом нулевой фильтр также имеет недостатки.

Прежде всего, основная задача воздушного фильтра двигателя сводится к очистке поступающего снаружи воздуха. На деле, фильтр защищает от пыли, которая может попадать в двигатель. В свою очередь, пыль и мелкие частицы могут стать причиной появления задиров и т.п.

При этом вместе с защитой неизбежно ухудшается эффективность поступления воздуха в мотор, что сказывается на мощности. Стандартные фильтры фактически состоят из плотной бумаги, что неизбежно предполагает высокое сопротивление воздушному потоку. Более того, в процессе эксплуатации ТС, когда фильтр забивается, еще больше падает пропускная способность. Результат — снижение мощности ДВС, так как мотор не получает достаточно воздуха.

В свою очередь, фильтр нулевого сопротивления позволяет снизить сопротивление на впуске, при этом не снижается фильтрующая способность. Это позволяет увеличить мощность двигателя. Фильтр данного типа состоит из особого материала, сопротивление воздуху меньше и воздуха в мотор удается подать больше. Как принято считать, нулевик дает прирост мощности от 3 до 5%.

А теперь о минусах. На практике, заметить разницу в мощности после удаления стандартного фильтра и установки нулевика попросту невозможно, динамические характеристики также ощутимо не меняются. Конечно, при точных компьютерных замерах разница будет видна, но физически она не ощущается.

Более того, даже если полностью снять воздушный фильтр, все равно ощутимого улучшения добиться не удастся. Причина – работа мотора изначально рассчитана на потери при прохождении воздуха через фильтр.

Это значит, что двигатель, как минимум, нужно дорабатывать, вносить изменения в программное обеспечение, «зашитое» в ЭБУ и т.д. Только в этом случае проявятся незначительные улучшения в виде лучшей приемистости и отзывчивости на нажатие педали газа, да и то не во всех случаях.

При этом следует учитывать, что фильтры нулевого сопротивления стоят дороже, но и требуют особого ухода. Так как этот фильтр стоит вне корпуса, он активно загрязняется. Вполне очевидно, что такие затраты и сложности могут быть оправданы в одном случае и окажутся лишними в другом. Все будет зависеть от типа и целевого назначения авто.
