Виброгаситель – появившаяся в сети продаж автомобильных запчастей техническая «новинка», вызвавшая повышенный интерес и множество вопросов у владельцев транспортных средств. Действительно ли это чудо инженерной мысли гасит вибрацию?

Виброгасители – это устройства, снижающие амплитуду и силу механических колебаний узлов и агрегатов оборудования, а также прочих объектов или их конструктивных элементов, испытывающих вибрацию либо являющихся ее источниками.

Во всех случаях виброгашение осуществляется за счет увеличения потерь или поглощения энергии колебаний при преодолении упругого либо инерционного сопротивлений виброгасителя.

Виброгасители

Область применения виброгасителей очень широка и настолько же велико число конструкторских решений их исполнения.

Они подавляют вибрацию электродвигателей и редукторов, на трубопроводах, у бурильных машин и оборудования, в холодильных установках и других устройств и механизмов.

Они представляют собой: расширяющиеся звенья трубопровода, амортизаторы, подпружиненные поршни, дроссели, демпферы, жесткие и гибкие отражатели в виде перегородок, камеры со сжатым газом либо воздухом, различные противовесно-колебательные системы и так далее.

Что можно улучшить в модели Нива 4×4

Большинство представителей отечественного автопрома требуют качественной доработки, и «Нива» не является исключением. Тюнинг позволяет значительно улучшить многие параметры внедорожника, начиная с внутреннего интерьера и заканчивая прокачкой ходовой части. Изменение подвески помогает увеличить проходную способность машины. Изменить можно и внешний дизайн кузова, сделав его более современным и оригинальным. Многие стараются увеличить мощность силовой установки с помощью тюнинга двигателя.

https://www.youtube.com/watch?v=VQGotPszTO0

Чаще всего сторонники обновлений обращаются за помощью к профессионалам, хотя тюнинг «Нива 4×4» своими руками вполне возможен. Стоит только учитывать, что переделка авто потребует значительных затрат и определенных навыков.

Раздатка двухступенчатая с межосевым блокируемым дифференциалом. Высокую проходимость авто обеспечивает значительный дорожный просвет (220 мм). Колесная база составляет 2,2 метра. Более ранние модификации оснащались моторами, созданными на основе двигателя шестой модели ВАЗа.

При выпуске новых модификаций прежний мотор заменили более мощным четырехцилиндровым агрегатом на 81,9 л. с., имеющим рабочий объем 1,69 литра. Средний расход топлива в смешанном режиме составляет 10 л/100 км.

Есть два основных способа усовершенствовать агрегат:

Чип–тюнингование.
Механическая доработка двигателя.

Для инжекторных двигателей лучше всего подходит первый вариант. Перепрошивка электронного блока управления позволяет увеличить мощность мотора на 8%, снизить расход топлива и устранить провалы на низких оборотах. Но для этого потребуется помощь специалистов, потому как неправильный тюнинг может привести к возникновению ряда проблем в работе двигателя. Второй вариант возможен на любом внедорожнике, что определяет его популярность.

Тюнинг двигателя при помощи механической доработки осуществляется в несколько этапов:

Модернизация карбюратора. Здесь необходимо произвести замену ускорителя насоса и старых жиклеров с показателем 2 кам.
Доработка системы газораспределения за счет увеличения диаметра клапанов и их герметизации.
Установка коленвала с увеличенным ходом.
Замена поршневой.
Увеличение диаметра цилиндров (расточка).

Качественная выхлопная система также может повысить КПД силовой установки благодаря оптимизации процесса подачи воздуха и вывода отработанных газов. Для этого рекомендуется заменить впускной и выпускной коллекторы на более современные варианты.

Установка турбины — наиболее распространенный способ увеличения мощности. Она имеет довольно простое строение, и ее установка не вызывает больших сложностей. Поэтому такое тюнинговое решение — далеко не редкость.

Вибро-шумоизоляция при помощи динамических демпферов

Бюджетные автомобили (в том числе и LADA) не могут похвастаться хорошей шумоизоляцией. Для повышения акустического комфорта владельцы выполняют ряд мероприятий связанных с вибро-шумоизоляцией автомобиля. Одним из способов снижения вибронагруженности является установка вибродемпферов (или динамический демпфер) на элементы подвески и кузова.

Для чего нужен динамический демпфер. Уменьшает вибрации и колебания. Устанавливается через упругий резиновый подвес на элементы подвески, кузова, КПП и выпускной системы. Снижение вибраций происходит за счет того, что груз колеблется в определенной фазе с силой, которая противоположно направлена той, которая возбуждает колебания.

Устройство демпфера. Представляет собой динамический виброгаситель выполненный в виде небольшого груза (от 250 гр). В основе демпфера стальной груз, который закреплен на резиновом подвесе. Внешний слой сделан на основе термополимера (придает эстетичный вид и предотвращает негативное влияние окружающей среды).

Установка демпферов. Монтаж осуществляется на штатные и существующие места. Крепить вибродемпферы необходимо жестко на прямую к элементам подвески или кузова (в некоторых случаях могут использоваться дополнительные кронштейны). Некоторые примеры:

Пример установки демпферов на автомобилях LADA под спойлерами ниже.

Lada Granta/Kalina (на амортизаторы и кронштейн левого лонжерона):

Lada Vesta (на передний и задний амортизаторы, на рычаги подвески, выпускную систему):

Использовались демпферы (0K011 39 980 и LR 041112):

Использовались демпферы ( JIKIU EP21014 ):

Один поставили на спуске от гофры к резонатору, другой — перед основной банкой.

Lada XRAY (на рулевые наконечники, на передний подрамник, на задние стойки, на выпускной системе, в салоне под сиденьями, на тормозной суппорт):

Febest HYABGFR1 были установлены на рулевые наконечники:

Демпфер (0K011 39980) был распилен попалам и сделана вставка увеличивающая его вес до 2 кг. Затем был изготовлен кронштейн и все это дело было установлено на передний подрамник:

Демпферы (ВP4K-34-990B) установили на передние рычаги:

Демпферы (KGA2A 34990A) были установлены на задние стойки:

Демпферы (17581-50090) были установлены перед резонаторам и перед основной банкой:

Демпфер (13337450) для заднего тормозного суппорта:

Демпферы (Febest HYABGFR1) были установлены в салоне автомобиля под передними и задними сиденьями:

Цены. Динамические демпферы устанавливаются с завода на некоторые иномарки. Вот некоторые артикулы этих деталей:

0K01139980 демпфер рычага подвески KIA
624993K000 демпфер подрамника моторного отсека KIA
30714071 демпфер задний полки внутри багажника Volvo
1826508 демпфер переднего амортизатора правый Ford
1826507 демпфер переднего амортизатора левый Ford
BP4K-34-970C демпфер переднего амортизатора правый Mazda
BP4K-34-980C демпфер переднего амортизатора левый Mazda
BP4K-34-990B демпфер передней подвески Mazda
KGA2A 34990A демпфер задней стойки KIA/Hyundai
17581-50090 демпфер глушителя Toyota
LR 041112 демпфер Land Rover
13337450 демпфер заднего тормозного суппорта.
Febest HYABGFR1 сайлентблок рычага
17581-70090 демпфер выхлопной трубы Toyota 32 Гц
17581-70080 демпфер выхлопной трубы Toyota 34,6 Гц
17581-50090 демпфер выхлопной трубы Toyota 39 Гц
17581-50140 демпфер выхлопной трубы Toyota 43,8 Гц
17581-17020 демпфер выхлопной трубы Toyota 48 Гц
8200105503 демпфер выхлопной трубы Renault
30741762 демпфер выхлопной трубы Volvo

А вы готовы установить динамические демпферы на свой автомобиль LADA?

Напомним, чтобы снизить уровень шума в салоне на 2-4 дБ (разница в 1 дБ на слух едва заметна или незаметна вообще), необходимо подходить к шумоизоляции автомобиля комплексно, поработать над всеми частями кузова (пол, двери, крыша, багажник и т.д.), арками колес и подкрылками. Также на автомобилях LADA будет нелишним установить дополнительные уплотнители дверей (инструкция для XRAY, Vesta, Granta/Kalina/Priora, Largus и Lada 4х4).

Проходимость — не повышенная, а высокая

Проходимость постоянного симметричного полного привода с понижающей передачей и блокировкой в раздатке Нивы невозможно переоценить. Она побывала на обоих полюсах планеты, забиралась на Эверест (и добралась до отметки 5500 м). Но это — парадные рекорды, а тысячи скромных тружениц обеспечивают перевозку людей и небольших грузов в условиях нашего бездорожья. А еще о проходимости машины говорит то, что в любом грязевом трофи и поныне, спустя сорок лет после рождения, наряду с «дефами», «уазиками» и «геликами», в болоте обязательно тонет и тут же выплывает — благодаря меньшей массе — наша родная Нива.

Виброгаситель в автомобиле

Вообще машина это просто «рассадник» вибраций, они здесь всюду – это и колеса, и как я уже писал двигатель, трансмиссия много еще чего. Поэтому их реально нужно гасить. Для справки – в современной иномарке, виброгасителей может быть от 30 до 60! Просто вдумайтесь, поэтому они такие плавные и тихие. Салон становится намного тише, а вам приятнее передвигаться в автомобиле. Также такие устройства, косвенно продлевают жизнь некоторым узлам, ведь лишняя энергия убрана, и она не влияет негативно на деталь.

Хочется отметить, что в Российских автомобилях (таких как ГРАНТА), сейчас начинают стремительно внедрять эти технологии, благодаря чему хотят повысить комфортность и надежность. А вот раньше этих устройств, практически вообще не было, если не считать различные опоры и резинки глушителя и трансмиссий.

Виброгаситель и его назначение

Это изобретение служит для уменьшения амплитуды колебаний и силы узлов автомобиля. Оно предназначено для снижения вибрации некоторых механизмов и элементов транспортного средства. Здесь гашение происходит с помощью поглощения колебаний за счет оказываемого сопротивления. Применяются виброгасители на многих устройствах, поэтому внешне могут отличаться друг от друга. Встречаются они в редукторах, холодильниках, электродвигателях и многих других устройствах.

Работает виброгаситель за счет резонанса и антирезонанса. В автомобилях может устанавливаться до нескольких десятков виброгасителей. Изначально их ставили для повышения шумоизоляции. Инженеры поняли что за счет использования виброгасителей увеличивается срок службы многих деталей автомобилей. Это объяснялось снижением вибраций и их воздействием на другие детали.

В наши дни самым популярным виброгасителем является «динамический». Производители автомобилей часто используют именно его. Широкое распространение получил такой гаситель из-за эффективных свойств по сравнению с обычным. В оснащение динамического виброгасителя обязательно включены прокладки из резины.

Считается что виброгасители продлевают срок службы для некоторых деталей. При их использовании значительно повышается уровень шумоизоляции, что положительно сказывается на работе всего автомобиля. Косвенно на безопасность транспортного средства установка виброгасителя также влияет. Цены на устройство зависят от назначения и марки производителя.

Слабые места Нива Урбан

ЛКП;
Трансмиссия;
Раздаточная коробка;
Сальники и крестовина кардана.

Теперь подробнее….

Поскольку Lada 4×4 Urban представляет собой городскую разновидность классической НИВЫ, то многие проблемы у этих автомобилей совпадают:

Данный автомобиль не отличается высокой коррозийной стойкость, и уже через пару лет на передних крыльях, около фар, может появится достаточно серьезная коррозия. Для того, чтобы проверить состояние крыльев нужно прихватить с собой фонарик и как следует осмотреть их внутреннюю поверхность. Для верности можно потрогать металл рукой.
Если на автомобиль одеты свежие подкрылки, то скорее всего, таким нехитрым образом пытались закрыть очаги ржавчины.

Одно из самых слабых мест данного внедорожника. Проверяется коробка передач во время движения автомобиля. Если скорости включаются со скрипом и скрежетом или имеются другие неприятные звуки, то это наверняка коробка передач чрезмерно изношена, вследствие несвоевременного технического обслуживания и это в свою очередь потребует дорогостоящего ремонта.

В обязательном порядке необходимо проверить насколько легко включается блокировка дифференциала. Если во время движения со включенной блокировкой происходит сильная вибрация или слышен скрежет, то автомобилю необходим срочный ремонт. А вот если при движении слышен вой, то это вполне естественно для данных автомобилей.

Не стоит забывать, что Lada 4×4 Urban обладает внушительным внедорожным потенциалом, поэтому сальники и шрусы никуда не делись. Не стоит ожидать, что они будут идеально чистыми. Главное, чтобы сальники были физически целыми, без трещин и подтеков. Крестовина карданного вала также должна быть целой, без видимых повреждений. Все это можно проверить, загнав машину на самую простейшую гаражную яму.

Также стоит сказать о том, что следует избегать покупки лифтованных машин или автомобилей с установленными силовыми бамперами. Подобные изменения конструкции серьезно уменьшают ресурс автомобиля и не оставляют сомнений в том, что НИВА использовалась в условиях сурового бездорожья.

Основные недостатки LADA 4×4 Urban

Слабая шумоизоляция;
Эргономические просчеты;
В некоторых автомобилях тяжело включается пониженная передача;
Дешевый пластик салона для автомобиля такой цены;
Некачественные пластиковые элементы автомобиля;
Малый объем багажника.

Заключение.

Как у практического отечественного автомобиля с качеством отделки салона и эргономикой в Ладе Урбан не все так уж и хорошо. Но если выбор пал именно на данный автомобиль, то в любом случае необходимо с помощью специалистов и необходимого оборудования продиагностировать все системы, узлы и агрегаты на отсутствие дефектов

Если же такой возможности нет, то как минимум необходимо визуально и при пробном пробеге обратить внимание на работоспособность всех элементов машины

Виброгаситель на Шевроле Нива, быль или небыль? — Chevrolet Niva, 1.7 л., 2011 года на DRIVE2

Ну собственно для чего я решил замутить данную конструкцию: Стала меня после поездки на Урал досаждать мелкая вибрация которая передавалась на рычаг КПП, а тот в свою очередь начинал издавать неприятные звуки, которые лечились в принципе достаточно просто кладешь руку на рычаг КПП и лязг вроде как прекращается. Но я думаю что многие согласятся, что руку долго держать на рычаге не будешь, нужно как то избавиться от этого звука. Ну начал я (этой весной) с карданных валов, а именно проверил их на балансировку, ну как показала данная операция что они конечно требовали немного балансировки, но не так что бы необходимой, но раз валы сняты то делаем на них балансировку и диагностику. После установки чуда не произошло, как мне показалось. что вибрации стали ещё больше и в разных диапазонах…Ну что же, нужен виброгаситель подумал я))))) Припомнив что где то я меня валялся виброгаситель от 214 ниваса начал активно штудировать принцип работы данного ~~чудо устранителя всех и вся вибраций~~ на автомобиле. Итак что вообще пишет о нем производитель:Динамический виброгаситель с кронштейном в сборедля автомобилей семейства Lada 4×4ВАЗ 2121, 21213, 21214, 21311. ОБЩАЯ ХАРАКТЕРИСТИКА ИЗДЕЛИЯ.Виброгаситель представляет собой резинометаллический узел, предназначенный для гашения вибрации силового агрегата на резонансной частоте, и играет важную роль в повышении виброакустическогокомфорта автомобиля.На автомобилях семейства Lada 4×4 отмечается существенное увеличение внутреннего шума и уровня вибрации элементов салона при скоростном режиме свыше 90км/ч, что обусловлено резонансными явлениями, возникающими на повышенных оборотах силового агрегата.Главной характеристикой виброгасителя является его частота собственных колебаний. Виброгаситель крепится на опору коробки передач и в процессе движения при достижении определенных оборотов двигателя (требуемая частота) начинает колебаться в противофазе силовому агрегату, тем самым не позволяя ему совершать повышенные перемещения, снижая вибрацию органов управления и уровень внутреннего шума к приемлемым комфортным значениям.Виброгаситель сохраняет показатели собственной частоты в течение всего срока эксплуатации (10лет), что обеспечивается специально разработанным рецептомрезиновой смеси и технологическими ноу-хау при изготовлении изделий, применяемых при производстве аналогичных деталей ведущих мировых производителей.~~Вот кажется эта штука должна мне помочь~~))))) Вроде остается замутить только крепеж для этой бобышки ну вроде как на 214 ниве.

вроде как простое крепление…

Полный размер

нужно замутить похожее и будет мне счастье))))

Виброгаситель крепится на опору коробки передач и в процессе движения при достижении определенных оборотов двигателя (требуемая частота) начинает колебаться в противофазе силовому агрегату, тем самым не позволяя ему совершать повышенные перемещения, снижая вибрацию органов управления

Полный размер

Закладываем начало)))))

Полный размер

Вставляем вибробобышку и смотрим примерный результат…

Полный размер

Далее ввариваем раскосы делая конструкцию похожей на ферму (это даст ей жесткость и не будет гнуть под весом бобышки кронштейн)

Полный размер

Методом проб и ошибок придумываем вот такое изящное третье крепление кронштейна)))))

Полный размер

Проверяем и подгоняем зазоры на предмет касания кронштейном виброгасителя траверсы КПП

Полный размер

А так же на возможное касание при расколбасе кардана до крепления (шпильки) виброгасителя, минимальный зазор в этом месте 10мм, более чем достаточно…

Полный размер

Готовое изделие перед покраской.

Полный размер

Другой вид…

Износ масляного насоса

Масляный насос на ваз 2109

Маслонасос – это единственный элемент двигателя, который можно обработать нефильтрованным маслом. Прежде чем понять, из-за чего происходит износ масляного насоса, нужно знать, как он работает и на что реагирует. Итак:

Если внутри механизма есть изношенные механизмы или большие зазоры между корпусом и шестернями, может наблюдаться утечка давления. Таким образом, не обеспечивается нормальное рабочее состояние двигателя.
Масляный состав из картера всасывается вращающимися внутри корпуса шестернями, далее он проходит в маслоприёмник, только после этого в сам насос. Посредством насоса масло поступает в масляный фильтр под определённым давлением. Если оно холодное, а струя толстая, тогда перепускной клапан легко открывается и даёт возможность не профильтрованному составу пройти, не попадая на фильтр. За счёт этого холодный двигатель будет развивать хорошее давление масла до его прогревания и утончения струи.

Смазка двигателя. 1. Патрубок отвода партерных газов в корпус воздушного фильтра; 2. Крышка маслоналивной горловины; 3. Патрубок отсоса картерных газов в задроссельное пространство карбюратора; 4. Патрубок вытяжного шланга; 5. Канал подачи масла к подшипникам распределительного вала; 6. Масляная магистраль в головке цилиндров; 7. Распределительный вал; 8. Датчик указателя давления масла; 9. Редукционный клапан насоса; 10. Канал подачи масла от насоса к фильтру; 11. Передний сальник коленчатого вала; 12. Канал поступления масла от маслоприемника к насосу; 13. Ведущая шестерня масляного насоса; 14. Серпообразный выступ между шестернями; 15. Ведомая шестерня масляного насоса; 16. Канал подачи масла из фильтра в главную масляную магистраль; 17. Противодренажный клапан; 18. Маслоприемник; 19. Картонный фильтрующий элемент; 20. Сливная пробка; 21. Масляный картер; 22. Перепускной клапан; 23. Канал подачи масла от коренного подшипника к шатунному; 24. Канал подачи масла к коренному подшипнику коленчатого вала; 25. Главная масляная магистраль; 26. Канал подачи масла в масляную магистраль головки блока; 27. Воздушный фильтр; 28. Карбюратор; 29. Шланг отвода картерных газов в корпус воздушного фильтра; 30. Шланг отвода карьерных газов в задроссельное пространство карбюраюра; 31. Сетка маслоотделителя; 32. Вытяжной шланг картерных газов; 33. Указатель уровня масла; 34. I. Схема работы масляного насоса; 35. II. Схема вентиляции картера двигателя.

Экстерьер

Если где и нужно искать отличия между автомобилями Нива 2121 и Нива Урбан, так это во внешнем виде отечественных кроссоверов.

Классика от ВАЗ обладает простым и максимально узнаваемым внешним видом, в котором даже не приходится говорить о каких-либо дизайнерских изысках. Это монументальный небольшой внедорожный автомобиль с квадратным кузовом и круглой головной оптикой. Плюс у Нивы 2121 предельно практичные бампера, огромный дорожный просвет. Ситуация с простотой и моральной старостью машины не спасают наружные зеркала, которые взяли у Шевроле Нивы, как и дневные ходовые фонари.

Если говорить о габаритах, то 2121 может предложить такие параметры:

длина 3720 мм.;
высота 1640 мм.;
ширина 1680 мм.;
колёсная база 2200 мм.;
дорожный просвет 220 мм.

Внешнее сходство Урбана с классической трёхдверной Нивой очевидное. Каждый с лёгкостью узнает в модели этот автомобиль. При этом Стив Маттин, который работал над проектом Urban, сумел совершить небольшой прорыв. Даже привычные квадратные формы удалось сделать более современными. Это получилось благодаря интегрированным бамперам впереди и сзади, оригинальной решётке радиатора, крупным наружным зеркалам, чёрным дверным ручкам, легкосплавным дискам и изогнутым формам стеклоочистителей.

Стремление АвтоВАЗа сделать из Нивы городской автомобиль, назвав его Урбан, отразилось на габаритах. В итоге цифры следующие:

длина 3640 мм.;
высота 1640 мм.;
ширина 1680 мм.;
колёсная база 2200 мм.;
дорожный просвет 220 мм.

Этого объективно мало, чтобы уловить разницу между двумя автомобилями. Хотя можно с уверенностью говорить о том, что внешне Урбан выглядит более современно и актуально.

Виды виброгасителей

Виброгаситель может быть двух видов:

Демпферный виброгаситель гасит колебания за счет свойств материала, из которого он изготовлен. Правильнее относить его к виброизоляции. Примерами такого устройства являются подушки двигателя или другого источника вибрационных колебаний.
Динамический виброгаситель — это устройство, осуществляющее динамическое гашение вибрации. Состоит из дополнительной массы, укрепленной на колебательной системе с помощью упругого элемента. На современных автомобилях все чаще устанавливают такой виброгаситель.

Гаситель вибраций КПП

Принцип его работы заключается в следующем. При возникновении вибрации автомобильного агрегата, на котором установлен такой виброгаситель, его дополнительная масса начинает раскачиваться в противофазе вибрационным колебаниям. Это снижает амплитуду биения агрегата, на котором он установлен. Для максимальной эффективности работы устройства его резонансная частота выбирается как можно ближе к средней частоте вибрации двигателя или другого источника. Потери в колебательной системе должны быть минимальными (как можно ближе к нулю). Так при минимальных потерях в колебательной системе амплитуда, гасящих вибрацию колебаний, станет больше, а значит, гашение будет полнее.

АвтоВАЗ в борьбе против вибрации

Заводская установка динамических виброгасителей на все автомобили семейства «Нива», сходящие с конвейера ОАО АвтоВАЗ, началась относительно недавно (со второй половины 2012 года).

А для автовладельцев внедорожников вышеозначенного семейства, выпущенных ранее этого временного отрезка, в продаже есть устройства гашения вибрации двигателя или раздаточной коробки, которые спроектированы специально для различных модификаций Нивы.

Нужно отметить, что автомобили ВАЗ 2121 и их вариации всегда отличались значительной вибрацией, идущей от двигателя и раздаточной коробки, особенно на скоростях, превышающих крейсерскую скорость (90 км/час). Поэтому мероприятия по снижению вибрации двигателя и трансмиссии совершенно не кажутся излишними. Наряду с Нивой АвтоВАЗ оснащает такими устройствами еще некоторые модели, например, «Гранту».

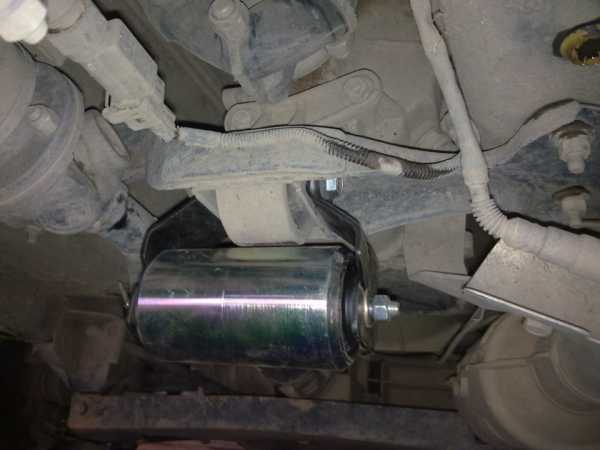

Устройство динамического виброгашения для «Нивы» имеет форму цилиндра и состоит из двух стальных деталей, а также упругой резиновой прослойки между ними. Наружный цилиндр является одновременно корпусом устройства и дополнительной массой колебательной системы, которая своими колебаниями гасит вибрацию.

Крепится узел посредством кронштейна, жестко соединенного с деталью, находящейся внутри корпуса. Согласно инструкции, для обеспечения максимального снижения вибрации от трансмиссии крепить этот виброгаситель нужно к подушке коробки перемены передач. Для уменьшения виброколебаний от двигателя устройство следует крепить на подушки силового агрегата. Стоимость одного устройства в розничной продаже около полутора тысяч рублей.
