Виды вариаторов
Есть несколько видов вариаторных коробок:
- клинноременная,
- тороидная,
- цепная.
Рассмотрим устройство первых двух, являющихся наиболее популярными.
Клинноременный вариатор
Это наиболее распространенный тип вариаторных коробок. Клинноременный вариатор состоит из двух шкивов (ведущего и ведомого), соединенных между собой клиновидным ремнем из металла.
Каждый из шкивов состоит из двух дисков конусовидной формы, обращенных друг к другу острыми концами. Эти конусы могут двигаться навстречу друг другу и обратно. Во время движения конусов относительно друг друга плавно меняется диаметр шкива, что приводит к к увеличению или уменьшению силы трения при перемещении ремня и изменению радиуса огибания ремнем шкивов и тем самым — к плавному изменению передаточного числа.
Диаметр шкивов синхронно регулируется электронным модулем управления в зависимости от работы силового агрегата.
Ремень в клиноременной коробке вращается только в одну сторону, что обеспечивает движение автомобиля только вперед. Для езды задним ходом предусмотрено редукторное устройство, которое отвечает за изменение направления вращения выходного вала.
Ремень в клиноременном вариаторе имеет непростое строение и представляет собой наборную металлическую ленту, состоящую из стальных лент меньшего размера и имеющих сложное сечение. На этих лентах в большом количестве располагаются тончайшие поперечные металлические пластинки трапециевидной формы, которые своими краями обращены к шкиву. Такое строение позволяет сохранять жесткость ремня в любой момент времени и на всем протяжении его длины.
Для смазки ремня используется специальная жидкость, которая изменяет свое фазовое состояние под действием возрастающего давления в месте соприкосновения со шкивом. Это позволяет стальному ремню сохранять сцепление со шкивом без проскальзываний, несмотря на крайне малую площадь контакта.

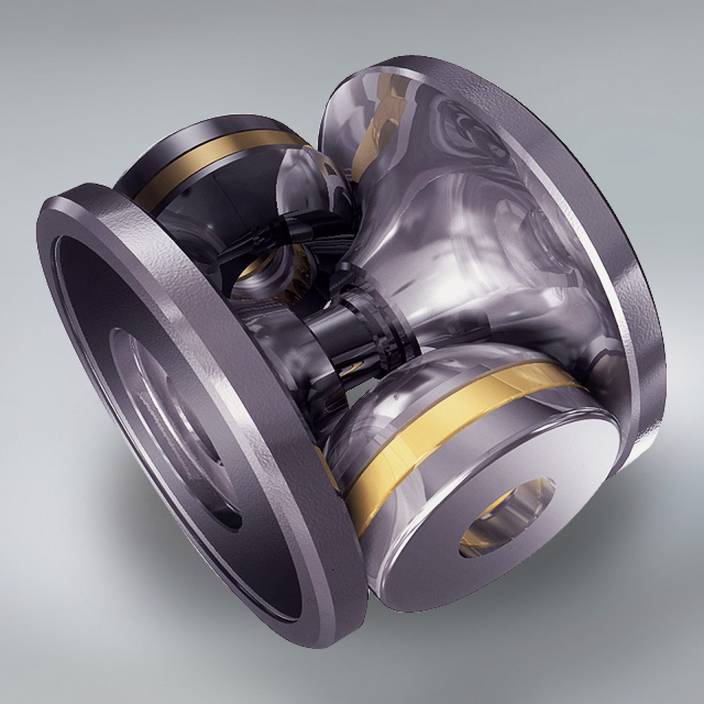

Тороидный вариатор
Состоит из двух дисков клиновидной формы, направленных друг к дугу узкими концами. Диск, идущий от двигателя, является ведущим, диск, направленный к кардану — ведомым. Между этими дисками располагаются ролики, которые вращаются вокруг своих осей и двигаются от одного диска к другому.
Крутящий момент передается за счет силы трения, которая возникает между поверхностями дисков и роликов. Положение роликов определяет передаточное число в вариаторе. Сейчас тороидные коробки практически не применяются при сборке автомобилей из-за своей сложной технологии и низкой надежности, уступив более практичным клинноременным коробкам.
Периодичность технического обслуживания
Такие устройства, как вариаторы «Сафари», отличаются большим ресурсом работы. Однако для того, чтобы механизм прослужил долго, нужно выполнять регулярное техническое обслуживание. Специалисты советуют прибегать к подобным процедурам через следующие периоды:
- Через 3 тыс. км пробега смазывать вал, находящийся под разрезной втулкой. Для выполнения этой процедуры подойдут такие материалы, как «Литол-24» или «Циатим-200».
- Через 6 тыс. км выполнять проверку износа вкладышей и втулок, которые находятся в осях грузиков.
Узнать, насколько повредились такие запчасти, как втулки грузиков, можно с помощью проверки показателя радиального люфта. Если он составляет уже более 1 мм, то нужно выполнить замену деталей. Повреждение вкладышей легко проверить по величине зазора между элементами и направляющими ребрами ведущего конуса. Допускается погрешность не больше 1,5 мм.
Кроме того, обязательно нужно проверять состояние вала центробежного регулятора. После длительной интенсивной эксплуатации здесь остается небольшой слой резины от нагорания приводного трапециевидного ремня. Этот дефект очень просто устранить, если воспользоваться хлопковой ветошью, смоченной в бензине. Впоследствии рекомендуется заранее прогревать двигатель при нейтральной передаче, чтобы не возникла такая неполадка.
Мотособака. Как сделать правильный выбор?
Если вы — настоящий поклонник зимнего активного отдыха, будь то рыбалка, охота или путешествия по красивейшим заснеженным местам, то рано или поздно вы начнете задумываться о транспорте для зимнего бездорожья. И здесь на первый план выходит гусеничная техника.
У снегоходов и квадроциклов на гусеницах основной минус один — их дорого покупать, содержать и эксплуатировать. У них отличная скорость, но крупные габариты, которые не позволят проехать в лесном буреломе.
Мотобуксировщик ― техника сравнительно недорогая и при этом очень маневренная; то, что мотособаки уступают в скорости, они с лихвой наверстывают в проходимости. К тому же в отличие от “старших братьев” для поездок не нужны специальные права и комплект документов.
Какой вариатор лучше – Альпина или Сафари
В сегменте мотобуксировщиков и снегоходов в части коробок передач идет неусыпная конкуренция между двумя зарекомендовавшими себя агрегатами – Сафари и Альпина. Оба изделия штатно устанавливаются на снегоходы Тайга и Буран. Также оба имеют схожие характеристики – отличия присутствуют лишь в деталях – максимальная работа оборотов и общая масса. Однако при детальном сравнении вполне возможно выявить нюансы, которые позволяют отдать предпочтение Сафари, а именно:
- максимальная тяговая масса буксируемого веса у Сафари пусть и не намного, но все же выше – 150 кг (в отличие от 140 кг);
- максимальное количество оборотов также выше у Сафари, что позволяет развить большую скорость;
- в плане ремонтопригодности оба изделия заслуженно приобрели хорошую репутацию среди владельцев как надежные устройства и довольно доступные для самостоятельного ремонта;
- по стоимости оба конкурента также примерно равны – вариатор Сафари в сборе или Альпину можно приобрести в пределах 4-6 тысяч рублей.
С небольшим преимуществом Сафари по потребительским характеристикам и свойствам обходит своего конкурента Альпину. Остальные модели отечественного и китайского производства по своим характеристикам в сумме уже значительно уступают данным моделям.
Плюсы и минусы бесступенчатой трансмиссии
Автомобили с вариаторами в первую очередь славятся высоким КПД и уровнем комфорта во время езды: плавность хода, быстрый разгон, незаметное изменение скорости, отсутствие рывков. CVT обеспечивает оптимальные обороты двигателя и максимальный крутящий момент. Двигатель не глохнет на светофоре и при движении в пробках. Подъём в гору проходит быстрее, без снижения скорости.
Это основные плюсы коробки передач CVT, минусов, к сожалению, больше.
- Бытует мнение, что CVT часто выходит из строя. Однако это не совсем так: проблем с вариатором не возникает, пока действует гарантия на новый автомобиль. Чаще выходят из строя CVT, если владелец автомобиля нарушает правила эксплуатации, рекомендованные производителем (подвергает авто высоким нагрузкам, предпочитая агрессивную езду).
- Помимо замены дорогостоящего оригинального масла требуется и замена фильтров (каждые 30 тыс. км).
- В виду конструктивных особенностей область применения вариаторов ограничена: их нельзя использовать в ТС с мощными двигателями (не более 220 л.с.). Также недопустимо эксплуатировать автомобиль на высоких скоростях.
- Ещё одно ограничение касается буксировки: автомобиль с вариатором можно буксировать только на эвакуаторе.
Вердикт знатоков: экономия или надежность?
В конце статьи хотелось бы ответить на главный вопрос автовладельцев – что лучше CVT или автомат? С экономической точки зрения выгоднее покупать автомобиль с вариатором, поскольку именно бесступенчатая коробка передач обеспечивает оптимальный расход топлива. Да и двигатель в паре с вариатором работает дольше (испытывает меньше нагрузок).
Но если взять во внимание и другие факторы (короткий, в сравнении с КПП, срок службы, высокая цена оригинального масла, стоимость возможного ремонта), покупка авто с CVT уже не выглядит столь рациональной. К сожалению, ремонт обходится дорого. Стоимость в разы увеличивается, если появляется необходимость в ремонте гидротрансформатора или оказывается, что нужных запчастей в наличии нет (необходимо заказывать)
Нередко речь заходит о полной замене CVT: вариаторы не отличаются долговечностью – 150-200 тыс. км пробега (отсюда и низкий спрос на вторичном рынке). К тому же, мастеров, способных осуществить такой сложный ремонт и полную замену, немного (соответственно и стоимость на их услуги выше)
Стоимость в разы увеличивается, если появляется необходимость в ремонте гидротрансформатора или оказывается, что нужных запчастей в наличии нет (необходимо заказывать). Нередко речь заходит о полной замене CVT: вариаторы не отличаются долговечностью – 150-200 тыс. км пробега (отсюда и низкий спрос на вторичном рынке). К тому же, мастеров, способных осуществить такой сложный ремонт и полную замену, немного (соответственно и стоимость на их услуги выше)
К сожалению, ремонт обходится дорого. Стоимость в разы увеличивается, если появляется необходимость в ремонте гидротрансформатора или оказывается, что нужных запчастей в наличии нет (необходимо заказывать). Нередко речь заходит о полной замене CVT: вариаторы не отличаются долговечностью – 150-200 тыс. км пробега (отсюда и низкий спрос на вторичном рынке). К тому же, мастеров, способных осуществить такой сложный ремонт и полную замену, немного (соответственно и стоимость на их услуги выше).
Поэтому и с точки зрения надежности, и с точки зрения экономичности выгоднее приобретать ТС с АКПП или МКПП (такие авто продаются не намного дороже). Исключение составляют лишь некоторые модели вариаторов, отличившиеся увеличенной степенью надежности и улучшенными эксплуатационными характеристиками (X-tronic, цепной Lineartronic, цепной Multitronic с адаптивным режимом «Спорт»).
Ведомый шкив
Снимите кожух вариатора и ремень вариатора со снегохода.
Отверните болт 15, снимите стопорную шайбу 14, втулку 13, затем снимите ведомый шкив с вала вариатора.

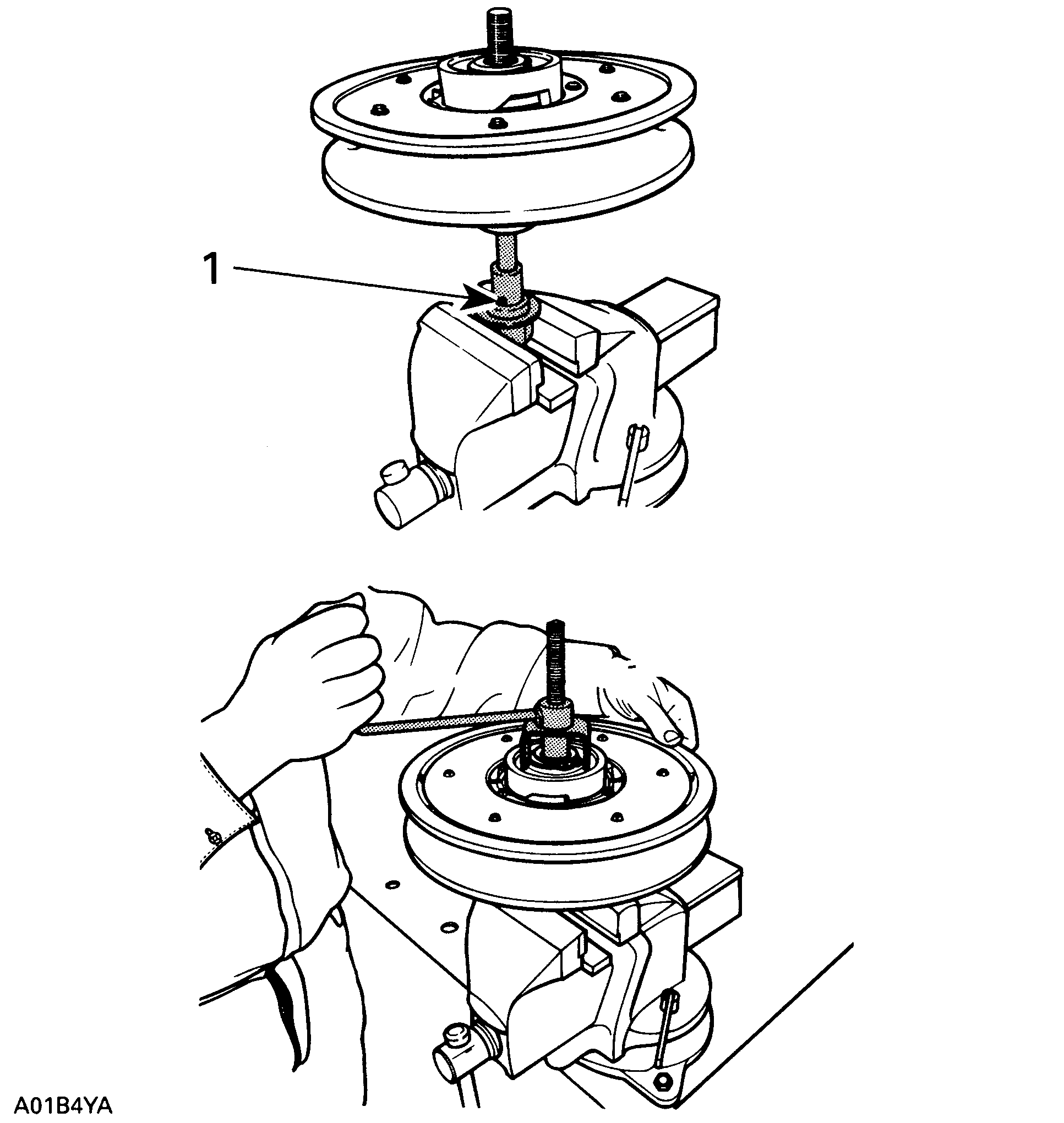

Для разборки ведомого шкива вариатора используйте приспособление для сжатия пружины (съемник полумуфты ведомого шкива вариатора).
Совместите штифт со шпоночным пазом
Снимите пружинящее стопорное кольцо 12, чтобы снять полумуфту 11, пружину 10 и подвижный диск 6 шкива.
ПРЕДУПРЕЖДЕНИЕ
Полумуфта ведомого шкива подпружинена, пользуйтесь показанным выше инструментом
Проверьте на трещины, царапины и на свободное движение при сборке с неподвижным диском.
C помощью нутромера измерьте диаметр втулок 7 и 9.
Точка измерения должна быть, как минимум, в 5 мм от края втулки.
Если износ у втулки 7 более заданного, необходимо заменить подвижный диск со втулками, если у втулки 9 – заменить втулку.
Предел износа втулки ведомого шкива, мм
Проверьте вкладыши на износ. Замените, когда боковая кромка имеет размер 3,5 мм или менее.
Здесь измерить толщину основания
Поверхность, прилегающая к диску
При замене вкладышей всегда устанавливайте новый комплект (3 штуки) для сохранения равного давления на полумуфту 11.
Собирать детали шкива в обратном порядке процедуры разборки.
15 Крепежный винт шкива
Затяжка от 21,57 до 27,45 Н ·м (2,157…2,745 кгс·м).
РЕГУЛИРОВКА
См. раздел 05-05 для регулировки шкивов.
Отрегулируйте высоту ремня вариатора в ведомом шкиве, чтобы получить заданное натяжение ремня раздел 05-02.
ПРЕДУПРЕЖДЕНИЕ
Регулировки ремня вариатора и шкива проверяйте всегда, если детали вариатора снимались, заменялись или разбирались
Обычно не дается никаких точных рекомендаций по регулировке преднагрузки новой пружины во время ее обкатки. Заводская установленная преднагрузка пружины слегка завышена для компенсации настройки ее. После обкатки (300 км эксплуатации) установить нагрузку пружины в соответствии с техническими данными раздела 10-02.
Предварительная нагрузка пружины
Для проверки регулировки преднагрузки пружины пользуйтесь безменом и скобой для пружинных весов.
Снимите ремень вариатора. Установите скобу на подвижный диск. Зафиксируйте неподвижный диск 2 от проворачивания, тяните подвижный диск безменом (пружинными весами) перпендикулярно оси шкива.
Проведите первое измерение усилия закрутки, когда подвижный диск начинает поворачиваться. Поверните подвижный диск на 10 мм по наружному диаметру. Держите безмен в этом положении. Медленно снимайте усилие с безмена и проведите второе измерение усилия раскрутки, когда подвижный диск начинает возвращаться. Преднагрузка пружины – это среднее арифметическое между этими двумя измерениями.
1 измерение 2 измерение (при открывании) + (при закрывании) = Преднагрузка пружины
голоса
Рейтинг статьи
Как отличить подделку?
Купить оригинальный вариатор Арктик очень просто, его легко отличить по надписи, отлитой на внешней крышке.
Чистота обработки частей вариатора, отсутствие микротрещин, повышает доверие к качеству изделия у потенциальных покупателей.
Крышка вариатора крепится шестью болтами М6 (разной длины), и снимается без труда в отличие от поддельного Арктика.
В центре крышки имеется отверстие, в котором виден торец неподвижного вала вариатора.
В отверстие крышки запрессовано медно графитовое кольцо, обеспечивающее скольжение крышки по валу — контрафактные Арктики такого кольца часто не имеют, либо оно сделано из другого материала.

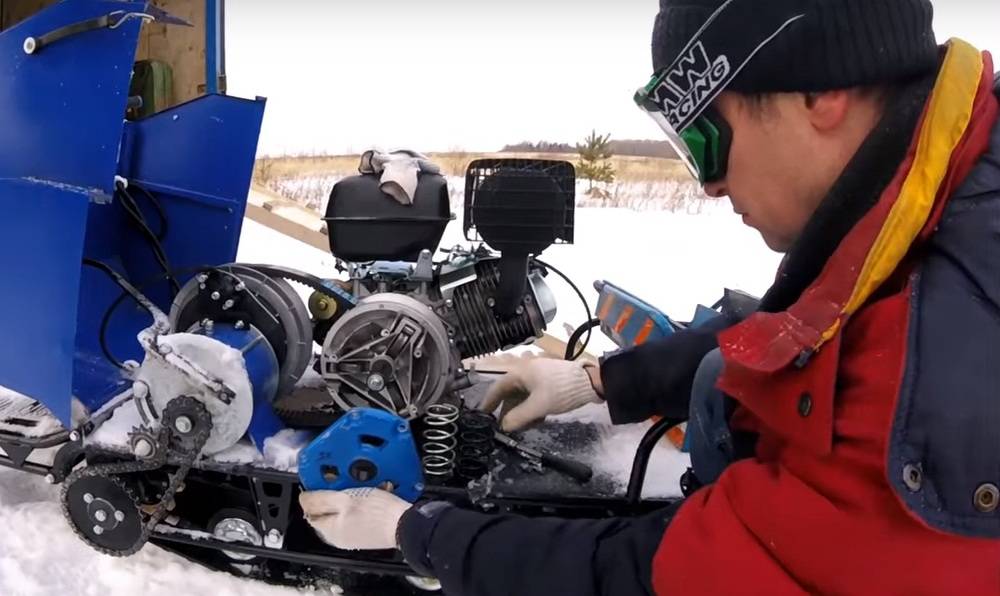

Замена ремня вариатора
Самый верный способ поднять скорость на мотобуксировщике – это поставить 33 ремень вариатора
Изначально все производители стараются ставить 30-ый ремень (30-ширина ремня), для того, чтобы не было самохода. Скорость с 30 ремнем чуть поменьше, зато нет такого дикого самохода.
Как правило, некоторые клиенты, покупая мотобуксировщик, ничего о нем не знают. У них до этого не было этой техники — просто видели на рыбалке, как куча мужиков проезжает мимо. Человек загорелся идеей купить мотобуксировщик. Покупает, получает скоростной мотобуксировщик, у которого стоит звездочка на 13 зубьев и ремень 33-ий. Заводит, дергает, и он, чуть ли не отрывая руку, начинает от него убегать. Это, кстати, частая проблема с 33-ми ремнями.
Что такое вариатор Сафари
Вариатор Сафари для снегохода Тайга представляет собой бесступенчатую коробку передач клиноременного типа. Данное устройство выступает в качестве штатной трансмиссии для снегоходов Буран и Тайга, а также может устанавливаться в качестве замены на стандартные мотобуксировщики.
Бесступенчатая коробка появилась более 50 лет назад на автомобильном рынке. Со временем, войдя в повседневную жизнь автомобилистов, такой агрегат стали устанавливать на более компактную технику.
Принцип работы системы остался прежним, как и в автомобильных вариантах, однако габариты изменились в сторону уменьшения. Двигатели снегоходов имеют меньший объем, крутящий момент и габариты, соответственно, не требуют больших трансмиссий для передачи крутящего момента и мощности на свои гусеницы. Аналогичная ситуация и с мотобуксировщиками, где именно «паровозная» тяга без привязки к скорости разгона и мощностным показателям играет решающее значение. Следовательно, вариатор Сафари в сборе для снегохода должен обладать специфическими характеристиками:
- Простота в обслуживании является одним из определяющих факторов при выборе техники. Учитывая небольшие габариты изделия и простоту конструкции данного вариатора, профилактические работы, небольшой ремонт и замену отдельных вышедших из строя частей потребитель может выполнять самостоятельно при наличии минимальных технических знаний и инструмента.
- Дешевизна агрегата и запасных частей. Данная система предназначена для снегоходов и ее конечная стоимость в полном комплекте редко превышает 6 000 рублей. В сравнении с конкурентами данный показатель меньше в среднем на 15-20%.
- Простота в установке также является важным параметром при эксплуатации. Замена производится с использованием специального инструмента и с последующей регулировкой. Также в сравнении с конкурентами данный тип не требует специальных ремонтных навыков (за исключением процесса регулировки, который довольно трудоемок).
- Тяговые свойства данного вариатора по меркам снегохода высоки. Среди аналогичных устройств данный аппарат находится в лидерах, обеспечивая возможность буксировки нескольких взрослых пассажиров или груза массой до 150 кг при применении на буксировщике.
Высокая надежность не раз подтверждалась на практике владельцами снегоходов. Система рассчитана на работу при низких температурах и отлично подходит для такой местности. Даже при превышении максимальной массы тяги не раз агрегат справлялся с нагрузкой и при этом не выказывал конструктивных недостатков.
Устройство в собранном виде на фото.
Особенности замены ремней вариатора на снегоходах «Yamaha»
Замена ремня вариатора на снегоходах «Ямаха» имеет свои особенности. И так, начнем. Сначала необходимо перевести снегоход в стояночный режим. Функция «паркинга» позволяет производить операции со снегоходом без проворачивания шкивов. Примерно на 70% всех снегоходов, в состав которых входят снегоходы Yamaha, сдвиг вариатора происходит внутрь по направляющим. Для снятия вариатора нужно выполнить усилие поворота ключом и при этом немного вдавить вариатор, в момент чего происходит ослабление ремня вариатора. Фиксируя вариатор рукой в этом положении, снимаем сам ремень. Чем больше сдвинули вариатор внутрь, тем больше остается запас для снятия ремня.
Далее устанавливаем новый ремень, установка которого начинается только через шкив коленвала, а потом уже через задний вариатор. Для полной заправки ремня, производим те же операции что и ранее. Просто давим на вариатор, вследствие чего появляется необходимое пространство для полной заправки ремня. По окончанию «заправки» ремня вариатора, устанавливается защитный кожух. Чтобы испытать новый ремень, не забываем снять снегоход из положения «паркинг», дабы при запуске двигателя не сжечь уже новый ремень. Обычно, замена ремней вариатора снегоходов «Ямаха» получается даже у новичков с первого раза.
Кроме вариатора и его ремня, опытные снегоходчики сразу проверяют состояние гусеницы, а точнее её натяжение. О её послаблении говорит глухой шум во время езды на снегоходе. Чтобы натянуть гусеничную ленту, нужно сразу приподнять «задок» снегохода. Зазор провисания определяется между рельсом и опорой траков. (Величина зазора равна около 50 мм). Добравшись до направляющих катков, выполняем послабление болтов крепления. Также послабляем контргайки. Чем больше провисание, тем больше нужно зажать болты крепления. Как только необходимое натяжение достигнуто, нужно зафиксировать каток с помощью контргаек. Этот процесс необходим для обоих катков. Нужно понимать, что в результате чрезмерного натяжение, развитие мощности падает в разы. Кроме этого, это может повлечь за собою быстрый износ деталей задней подвески.

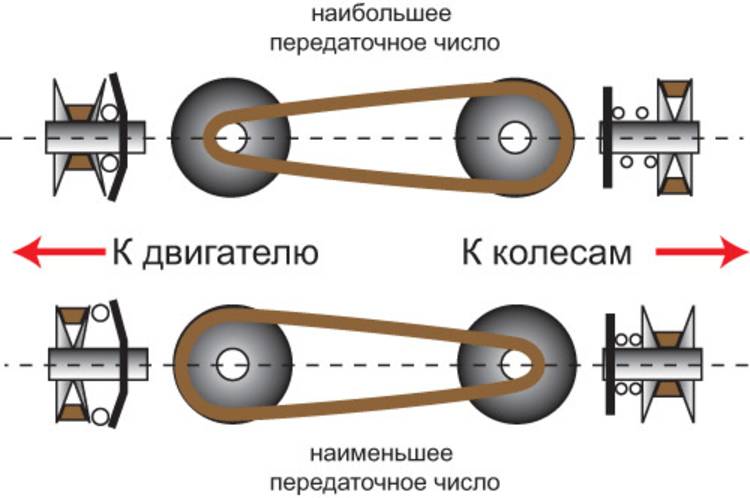

Принцип работы и конструкции вариатора
Проще всего принцип работы вариатора можно рассмотреть на примере самого распространенного типа устройства: клиноремённого.
На валу, который соединён с валом двигателя находится ведущий шкив, выполненный из двух половинок. Половинки могут передвигаться по валу (оси своего вращения). Аналогичный (состоящий из двух половинок) шкив расположен на другом валу, соединённом с приводами колес автомобиля. Этот шкив называют ведомым. Между собой ведущий и ведомый диски соединены ремнём, клиновидным в сечении.
На низких оборотах двигателя половинки ведущего шкива раздвинуты и ремень «провален» к оси вращения, а на ведомом шкиве наоборот: ремень «выдавлен» максимально далеко от оси вращения.
Таким образом, за счёт трения в месте контакта ремня с поверхностями половинок шкивов образуется ремённая передача, схематично изображённая на следующем рисунке.
То есть ведущий вал как бы аналогичен шестерёнке малого диаметра, а ведомый – большого. Соответственно, на малых оборотах угловая скорость ведущего шкива существенно выше, чем ведомого, к которому передаётся максимальное тяговое усилие (и минимальная угловая скорость).
Сдвигает половинки ведущего шкива торцевое усилие, формируемое в зависимости от конструкции вариатора инерционными силами (от роликов внутри одной половинки шкива, перемещающихся за счёт центробежных сил – простейший случай) или гидравликой, получающей команды от электронного блока управления (современные системы).
Помимо центробежных, системы передачи крутящего момента с электронным управлением могут быть электромагнитными или многодисковыми, но наибольшее распространение благодаря доведенности конструкции получили гидротрансформаторы.
На высоких оборотах картина обратная: «шестеренка» ведущего шкива становится большого диаметра (ремень выдавливается к периферии шкива) а у ведомого половинки раздвигаются и ремень «проваливается» к центру («шестерёнка» малого диаметра). Трение, необходимое для изменения расстояния между половинками ведомого шкива и натяжение ремня обеспечивает пружина.
По принципу действия помимо клиноременных существуют ещё торовые вариаторы.
В них роль составных шкивов выполняют конусообразные диски, а роль ремня – ролики грибовидной формы, имеющие возможность не только вращаться вокруг своей оси, но и перемещаться относительно оси вращения дисков. При различных положениях роликов они по различного диаметра окружностям соприкасаются с дисками, и за счёт этого меняется передаточное отношение между дисками. На практике торовые вариаторы встречаются существенно реже клиноременных.
Казалось бы, если всё так просто и принцип работы устройства хорошо известен, почему на автомобилях вариаторы стали применяться сравнительно недавно?
Дело в том, что материал ремня, используемый в вариаторах скутеров и снегоходов, не рассчитан на уровень нагрузок, которые возникают в автомобилях. И только современные технологии позволили разработать привод вариатора, выдерживающий высокие нагрузки.
Ремень современного автомобильного вариатора металлический, состоящий из двух металлических лент и вставленных в них набора упругих металлических звеньев.
От ведущего шкива наиболее зажатое в нем звено передаёт толкающее усилие к следующему звену и далее по цепочке. Получается, что такой наборный ремень не тянет, а толкает ведомый шкив и это позволяет передавать на него бо́льшие усилия, чем в обычной клиноремённой передаче. Именно такой тип привода получил максимальное распространение в современных вариаторах.
В некоторых марках автомобилей (прежде всего Audi) встречается привод в виде многозвенной цепи вместо ремня.
Такую передачу ещё называют клиноцепной. В отличие от металлического наборного ремня пятно контакта торцевых участков такой цепи с конусной поверхностью шкивов существенно меньше, и это обстоятельство предъявляет повышенные требования к материалу и сочленениям цепи. У цепной передачи самый высокий КПД передачи усилия от ведущего шкива к ведомому, неплохие показатели долговечности, достаточно простая замена в случае необходимости. Но при этом цепь – достаточно дорогой привод.
К особенностям конструкции вариатора ещё следует отнести необходимость встраивания в устройство механизма заднего хода – прямой реверс шкивов вариатора невозможен. Практически это решается так же, как и в автоматических коробках передач: в конструкции предусмотрен планетарный редуктор.
Заключение
Вариатор Сафари выступает надежным и недорогим элементом систем снегоходов Буран и Тайга и заслуженно пользуется популярностью среди потребителей. При правильной эксплуатации данный элемент может без проблем прослужить своему владельцу на протяжении нескольких лет, не требуя больших ремонтов или полной замены.
Стоимость комплекта состоящего из двигателя Lifan мощностью 15 л.с. и вариатора «Сафари» лежит в диапазоне от 19500 руб. до 21500 руб. Для оценки стоимости комплекта за основу был взят двигатель Engine Lifan 190F (15 л.с.) стоимостью 17015 руб. (цену уточняйте на странице прайс-листа) и вариатор «Сафари»нового образца с диаметром посадки 25мм (от чего зависит цена вариатора «Сафари»?)стоимостью: 3950 руб.
Вариатор «Сафари» нового образца с усиленной основой, доступен для заказа на странице: Вариатор «Сафари»
Вариатор «Сафари» фиксируется к валу двигателю Lifan с помощью специального болта вариатора.
Мощный двигатель Lifan 192F-2 18.5 л/с от концерна : Lifan 192F-2 (а так же с электрозапуском)
Двигатель Lifan LF2V78F-2A PRO-New (27 Л/С ) для снегоходов: Lifan LF2V78F-2A
Что чаще всего приобретают к двигателю? Правильно : Комплекты трансмиссии
Модуль для установки двигателя с вариатором (комплект — M1)
Комплект M1 включает в себя подмоторную раму и плиту для фиксации двигателя. Подмоторная плита имеет установочные отверстия под требуемую мощность двигателя Lifan. В комплекта M1 входит вариатор «Сафари», ведомый шкив со стойкой, приводной ремень, комплект шпонок, ведущая звездочка, а так же бол вариатора. В данном комплекте, двигатель с вариатором распологается «впереди» двигателя. В случае, если требуется, чтобы ведомый шкив фиксировался «сзади» приводного двигателя то для подобных целей можно использоват комплект М2 (описание ниже). Более подбробное описание комплекта M1 доступна на странице описание комплекта M1.
Модуль для установки двигателя с вариатором (комплект — M2)
Двигатель с вариатором может быть зафиксирован на подмоторной раме совместно с ведомым шкивом вариатора. Преимущество двигателя с вариатором заключается в том, что вариаторы являются надежными устройствами позволяющими бесступенчато изменять передаточное отношение. При этом сам вариатор не только плавно изменяется передаточное отношение в известном диапазоне, но одновременно выступает в качестве муфты сцепления. Высокая надежность вариаторов связано с простотой конструкции и минимуме используемых деталей. Однако следует оговориться, вариаторы, как правило, устанавливают на двигатели и аппараты малой мощности. Более подробно о комплектации модуля для мотобуксировщика (комплект M2), доступно на странице описания.

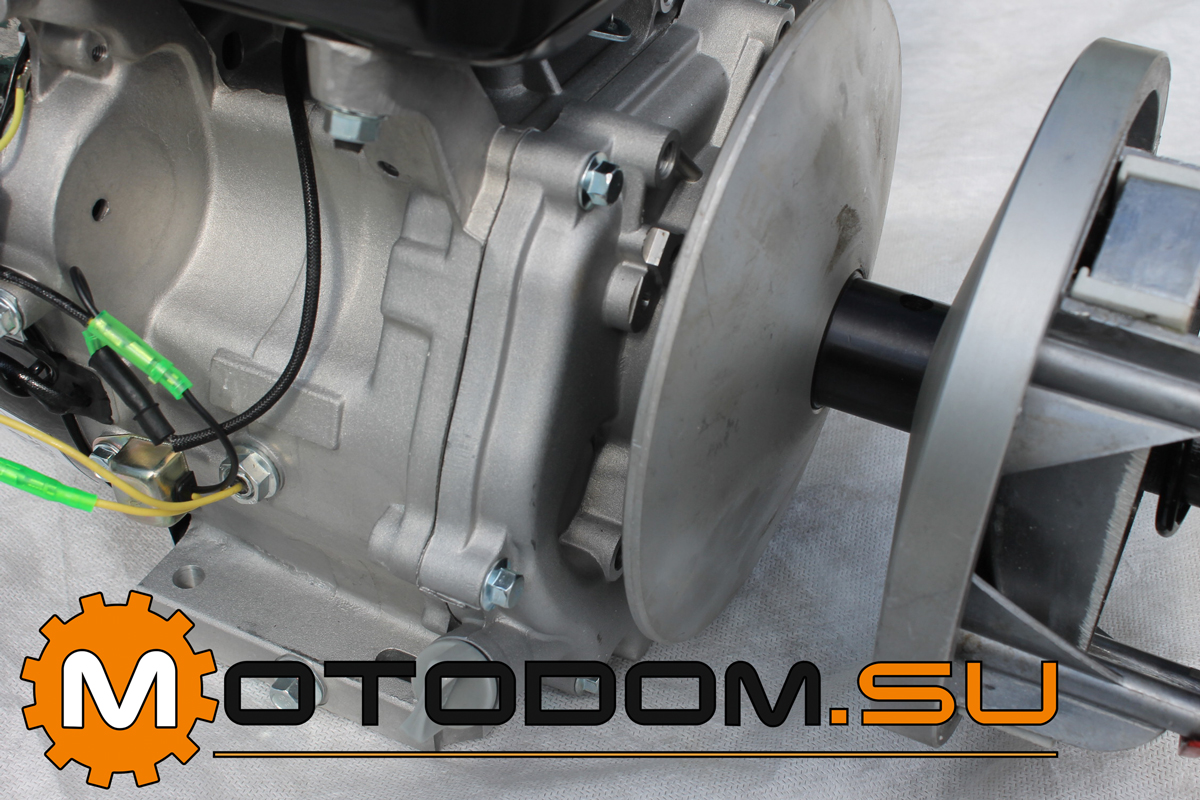

Фиксация вариатора к валу двигателя Lifan
Фиксация вариатора «Сафари» к валу двигателя осуществляется с помощью шпоночного соединения (ширина шпоночного паза 7 мм) и так называемого болта вариатора (М8 х 1.25). Болт вариатора является специальным крепежным элементом (обычные болты продаваемые в магазинах не подойдут). Может быть изготовлен самостоятельно, либо заказан у нас. Для самостоятельного изготовления болта вариатора можно использовать метиз М10х1.25 с последующим снятием старой резьбы и нарезкой новой, метрической.
Стоимость комплекта (двигатель + вариатор)
Цена комплекта состоящего из двигателя Lifan 190F (мощность 15 л.с. + катушка освещения 3А) составит ориентировочно 20960руб. В стоимость не включена доставка данного комплекта до потребителя. Форма предварительного заказа
