Конструкция механизма – как все устроено?
Стеклоподъемники ВАЗ 2107 по типу конструкции – довольно простые устройства. В основе лежит механизм, к которому при помощи специальных фиксаторов крепится стекло. Опускание и подъем стекла ВАЗ 2110 происходит за счет оборотов ручки со стороны салона.
Система стеклоподъемников автомобиля ВАЗ 2110 уже намного ушла вперед в техническом прогрессе. В основе работы устройства – электрический привод, при помощи которого происходит перемещение стекла. Управляется такой тип стеклоподъемника кнопками, расположенными на дверных картах автомобиля ВАЗ 2110.
Электрический привод стеклоподъемника ВАЗ 2110 состоит из электрического блока управления, подъемного механизма, который может быть разным в зависимости от комплектации автомобиля и, конечно же, самого привода. Привод стеклоподъемника ВАЗ 2110 состоит из червячной и зубчатой передачи, которые взаимодействуют между собой при помощи электродвигателя. Червячная передача предотвращает самопроизвольное опускание стекла и фиксирует его на нужном уровне. Работа электрического привода заключается в подъеме и опускании стекла за счет выполняемого усилия.
Ремонт стеклоподъёмника ВАЗ 2107: пошаговая инструкция для передней двери
Несомненным плюсом автомобилей ВАЗ является ремонтопригодность большинства их узлов для «полевых» условий. В данном случае, речь идет о том, что починить стеклоподъемник автовладелец может самостоятельно (в условиях своего гаража, например). Распишем алгоритм проведения таких корректирующих действий.
Снимаем ручку стеклоподъёмника
Увы, но всевозможными ручками и рукоятками, сделанными не целиком из железа, на «советских» автомобилях пользоваться нужно с особой осторожностью. Претензии здесь как к качеству используемого для их изготовления пластика, так и непосредственно, к конструкции (должным образом не учтены силовые нагрузки)
В итоге ручки стеклоподъемников ломаются гораздо чаще, чем на автомобилях альтернативных производителей. Несомненным плюсом является тот факт, что эти элементы очень легко заменяются:
- ручку нужно освободить от фиксатора (стопорного кольца). Для этого нужно отверткой с плоским жалом отодвинуть наружное кольцо от внутреннего. После этого достается стопорное кольцо;
- после этого производим замену ручки.
Снимаем стеклоподъёмник
Технический алгоритм здесь более сложный, чем в предыдущем случае:
- Стекло следует опустить до конца, далее – снимите ручку стеклоподъемника.
- В случае, если в дальнейшем предполагается смонтировать и установить подъемник обратно, нужно будет зафиксировать тросик проволокой, прикрутив его к барабану механизма. Тросик не должен сходить с направляющих желобков, так как вернуть его на них будет крайне затруднительно. Именно из-за этого на новых узлах ставят установочную скобку.
Вместо скобки перетяните тросик проволокой
- Далее ослабляем болт, который фиксирует нижний ролик.
- Смещаем нижний ролик вверх, ослабляя, таким образом, натяжение тросика.
- Затем снимаем тросик с роликов (со всех, кроме одного).
- Откручиваем винты фиксации стеклоподъемника к металлическому полотну двери.
- Вытаскиваем механизм стеклоподъемника.
Устанавливаем новый механизм
Покупая новый механизм, обращайте внимание на его качество. Вот один из типичных дефектов
Пытаясь спилить дефекты отливок сборщик “перестарался”
После замены необходимых деталей (если требуется) и смазки всех элементов стеклоподъемного механизма, устанавливаем его обратно и приводим в работоспособное состояние:
- сажаем механизм обратно и крепим его к двери тремя штатными гайками;
- перекидываем трос через все ролики (фиксирующая проволока или скобка при этом удаляется в последний момент);
- затем производим регулировку натяжения тросика на нижнем ролике и затягиваем на нем гайку крепления;
Болт натяжного ролика
- производим испытания работоспособности стеклоподъемника (если подъем/опускание стекла идет туго, то следует немного ослабить натяжение тросика);
- проверяем положение стекла- до конца ли поднимается (опускается), ровно ли стоит, если нужно поправляем;
С помощью этих винтов регулируем положение стекла
- внутренняя обшивка двери устанавливается обратно;
- ручка открытия двери устанавливается обратно и затягивается болтами;
- в последнюю очередь крепится ручка стеклоподъемника (и крепится стопорной шайбой).
Замена тросика
Разрыв тросика – весьма распространенная поломка механизма стеклоподъемника. В этом случае ответ один – замена:
- После снятия облицовки внутренней части двери порванный трос снимается с направляющих.
- Новый тросик перед установкой обязательно необходимо обильно смазать.
- Протягивать трос нужно начинать с верхнего ролика – туда подается нижняя ветвь тросика. Верхняя, при этом, подается вниз.
- В конструкции стеклоподъемника «семерки» вверху существует также скрытый ролик. Перекинуть через него трос крайне сложно, поэтому следует поступить следующим образом:
- на вершине троса надо скрутить петлю провести ее к скрытому ролику;
- затем, заведя петлю в кожух кронштейна крепления скрытого ролика, начинаем двигать трос вперед-назад, пока петля не зацепится за ролик.
- После того, как тросик перекинут через все блоки, проверяем функциональность обновленного стеклоподъемника.
Вступление
Проблема неисправных стеклоподъемников хоть и не критична, но весьма актуальна для многих автомобилистов. На ВАЗ 2110 ремонт стеклоподъемника своими руками — дело нехитрое и займет при должной сноровке не более 20 минут вашего времени. На СТО же с вас попросят за услугу порядка 500 рублей. Учитывая временные затраты и сравнительную простоту ремонта, выгода более чем очевидна.
Для ремонта механизма подъема стекла ВАЗ 2110 вам понадобятся лишь немного теории, изложенной в статье ниже, немного практики и минимальный набор слесарного инструмента:
- трещоточная рукоять;
- удлинитель для трещотки;
- торцевая головка 10 мм;
- отвертка крест.
Важно знать!
Стеклоподъемник ВАЗ 2110 маркируется шифром согласно номеру модели авто и детали. По последним двум цифрам можно определить, для какой двери он предназначен: 10 — правая, 11 — левая. Теперь перепутать их будет достаточно сложно.
В моделях, начиная с 2009 года, на ВАЗ 2110 стеклоподъемник выпускается неразборным. Таким образом, трапецию при поломке троса невозможно заменить отдельно от электродвигателя. Однако же, неразборной стеклоподъемник считается более надежным.
Если ремонт стеклоподъемника ВАЗ 2110 невозможен — покупка нового вам обойдется порядка 1300 руб. Но не стоит спешить с приобретением, не продиагностировав неисправность и электрическую схему. Ведь проблема может быть в банальном залипании щеток либо замерзании стекол, а возможно они просто нуждаются в смазке. Но обо всем по порядку.
Виды
Стеклоподъемниками называют устройства, которые служат для осуществления перемещения стекла на окнах и удержания его в заданном положении. Сегодня ВАЗ 2110 доступен с достаточно разнообразными подъемниками стекол, которые отличаются не только производителем, но также назначением.
Если брать во внимание назначение, тогда устройства можно разделить на четыре типа:
- Для передних дверей;
- Для задних дверей;
- Для левых дверей;
- Для правых.
Примечательно, что конструкция у них может быть разной, но общих нюансов у них достаточно много.
Любой из перечисленных стеклоподъемников включает в себя несколько главных компонентов.
Компонент | Функции |
Желоба | Они устанавливаются с внутренней стороны дверной рамы. Их функция — удержание полотна стекла в заданном положении |
Рельсы | Крепятся внутри дверного корпуса в статичном положении. Играют роль направляющих для перемещения стекла вверх и вниз |
Уплотнитель и демпфер | Изделия, выполненные из мягкой резины. Они обеспечивают ограничение движений стекла вниз и вверх |
В конструкцию любого стеклоподъемника входят два главных узла — привод и механизм подъема.
Приводы
Как и во многих других автомобиля, в случае с ВАЗ 2110 есть два типа приводов.
- Электрический. Достаточно сложный комплекс элементов, который состоит из барабана или шестеренки привода, а также электрического мотора со встроенным в него червячным редуктором. Такая конструкция позволяет поднимать и опускать стекло нажатием кнопки.
- Механический. Максимально упрощенная конструкция, которая включает несколько деталей, шестерни и рукоятки. Чтобы поднять стекло в ВАЗ 2110 стеклоподъемником с механическим приводом, необходимо покрутить рукоятку по часовой стрелке. Приводной валик принимает на себя затрачиваемые физические усилия, потому осуществлять подъем не сложно.
Подъемные механизмы
Что касается подъемных механизмов, то их существует несколько. Для ВАЗ 2110 предусмотрено использование различных вариантов.
Реечные механизмы
Тип механизма
Особенности
Реечный подъемный механизм
Ставился на ВАЗ 2107, затем перешел на ВАЗ 2110. Преимущества такого механизма в его простом ремонте и эксплуатации. Но конструкция не отличается повышенной надежности, для эффективной работы реечное устройство необходимо смазывать. Недостатки конструкции заставили разработчиков отказать от нее
Тросовый механизм
Более усовершенствованная система, которая исключает возможность возникновения перекосов стекла. Но надежность не самая высокая. Наиболее привлекательный вариант тросового механизма — это конструкции из оцинкованного металла. Их стоимость составляет 400 рублей
Также стоит обратить внимание на устройства Метпром. Их актуальная цена 300 рублей
Стандартные вазовские тросовые подъемники обойдутся в 250 рублей
Рычажный механизм подъема
Это наиболее совершенные варианты механизмов, доступные для ВАЗ 2110. Их работа основана на использовании шарниров. Конструкция обеспечивает бесшумную работу. Однако доступен механизм только на электрических стеклоподъемниках
Электроподъемник стекла
Реечные и тросовые механизмы предлагаются в комплекте с электрическими и механическими приводами, в то время как рычажные доступны только с электромоторчиком.
Наиболее частые причины неисправности
Ремонт стеклоподъемника
На ВАЗ 2110 желательно регулярно смазывать силиконом либо проникающей смазкой типа WD-40 бархотки. Плохой ход стекла может стать причиной перекоса стеклоподъемника при работе, а также выхода из строя электродвигателя в связи с перегрузкой, вызванной силами трения.
Нередко причина неисправности стеклоподъемника ВАЗа связана непосредственно с электроприводом. Основная проблема — щеточный механизм коллектора. Щетки могут дать перекос либо залипнуть. В таком случае достаточно просто постучать по двери в районе электромотора.
Ремонт стеклоподъемника
По характерным звукам при работе механизма стеклоподемника ВАЗ 2110 можно довольно точно диагностировать его механические неисправности. Характерные рычание либо треск, слышимые при работе, сигнализируют о проблемах с шестернями мотора. А хрустящие звуки намекают, что у стеклоподъемника ВАЗ разлохматился трос.
Особенности подключения стеклоподъемников
В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.
Перед установкой нового электрического стеклоподъемника необходимо правильно подобрать устройство, ориентируясь на его технические характеристики, а также убедиться в том, что изделие находится в полностью сложенном состоянии. В противном случае вам вряд ли удастся качественно установить изделие и обеспечить его безупречную работу после подключения к бортовой сети автомобиля.
Фото отчет по снятию и установке электрического стеклоподъемника ВАЗ 2110
Итак, прежде, чем что-то делать, сначала необходимо будет снять обшивку передней двери. Затем, опустив стекло на необходимую высоту (чтобы стали доступны болты его крепления к рейке), откручиваем все головкой на 10, как показано на фото:
И стекло можно поднять как можно выше, чтобы оно не создавало проблем при демонтаже стеклоподъемника. После этого откручиваем все гайки крепления электростеклоподъемника ВАЗ 2110, которые показаны на приведенных ниже фотографиях:
https://youtube.com/watch?v=lzbiT5p3FRM
Ремонт электростеклоподъемника /Замена моторчика на ВАЗ
Всем приятного просмотра, надеюсь мой ролик кому то помог с выбором или техническими вопросами) Запчасти.
Замена электрического стеклоподъемника ВАЗ 2110, 2111, 2112 и Приора
Видео обзор по замене электростеклоподъемника на автомобилях ВАЗ 2110-2112 и Лада Приора своими руками .
- Верхнее крепление рейки
- Нижнее крепление
- Три гайки крепления подъемника
Теперь можно просовывать руку в отверстие в двери и отсоединить штекер с проводами от моторчика:
Теперь нужно рейку вместе с механизмом (моторчиком) переместить до конца назад, то есть к задней части двери. Наглядно результат проделанной работы показан ниже:
И затем аккуратно стараемся извлечь всю конструкцию через верхнее отверстие в двери.
При установке следуем в обратной последовательности.
По стоимости могу лишь сказать ориентировочную цену, и она составляет порядка 500 рублей за мотор и еще около сотни за рейку с тросом.
Хороший материал. Жаль, что ни с самого начала так сказать.
И тем не менее, посмотрев видео, принял решение не лезть туда.
Спасибо автору видео.
Пришлось менять электродвигатель стеклоподъёмника на ваз 2112, правая дверь. Посмотрев,что стеклоподъемник на тросике, я попробовал и уменя получилось следующее:
Не откручивая сам механизм стеклоподъёмника, открутил 3 гайки крепления электродвигателя.
Затем отодвинув электродвигатель, что бы вышли шпильки из корпуса двери, снял нижнюю шпильку вместе с пластиковой основой, сдёрнув вниз по корпусу электродвигателя. После чего загнув электродвигатель вправо, благо тросик это позволяет, и открутил рукой оставшиеся 2 шпильки. И здёрнув электродвигатель с шестерни на тросиках достал электродвигатель. Сборку произвёл в обратном порядке. Может не очень удобно, но зато не надо лишнее откручивать и опускать стекло. Опустится немного при совмещении шпилек при установке электродвигателя в шестерню.
Если ничего не помогло
Если кнопки исправны и предохранитель цел, то Вам к электрику. Либо необходимо самому «прозванивать» провода и искать на каком месте обрыв.
В приводимой инструкции описан процесс установки электростеклоподъемника в передние двери автомобиля Lada Kalina. Их установка в передние двери автомобилей семейства Lada Granta аналогичен, за исключением некоторых особенностей, которые также описаны в данной статье.
Обращаем Ваше внимание, что установка электрических стеклоподъемников на автомобиль должна производиться в специализированных центрах квалифицированным персоналом. Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора, так как это может повлиять на работу бортового компьютера, настройку аудио аппаратуры и других устройств. Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора, так как это может повлиять на работу бортового компьютера, настройку аудио аппаратуры и других устройств
Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора, так как это может повлиять на работу бортового компьютера, настройку аудио аппаратуры и других устройств.
Если аккумулятор отключить нельзя, рекомендуется на время монтажных работ удалить предохранители цепей, к которым подключаются электростеклоподъемники и освещение салона автомобиля.
Снимаем обивку дверей. Поднимаем стекло в верхнее положение, и фиксируем от самопроизвольного опускания. Демонтируем штатный стеклоподъемник.
Установка показана на стенде с вырезом с внешней стороны двери для демонстрации некоторых ньюансов монтажа.
Механизм электрического стеклоподъемника заводим в дверь через технологическое окно при поднятом вверх стекле.
Сверлим отверстие в верхней части двери (координаты указаны в инструкции), нижние отверстия используем штатные.
Вставляем механизм в отверстия (показаны стрелками) и накручиваем гайки М10, затягиваем ключом.
Включением моторедуктора поднимаем каретку максимально вверх, совмещаем отверстия на каретке и стеклодержателе, фиксируем винтами.
Установка электростеклоподъемника в Lada Granta
Особенностью установки электростеклоподъемника на Lada Granta является крепления стекла к каретке используя кронштейны из комплекта поставки (показан на фото).
Резиновая прокладка используется от штатного тросового стеклоподъемника.
Для установки кронштейна потребуется подрезать штору приклееную к стеклу.
Закрепляем кронштейн на каретке.
Включением проверяем что стекло во время подъема и опускания не перекашивает, регулируем при необходимости.
Стекло должно перемещаться без рывков и заеданий. В случае невыполнения данного требования, необходимо ослабить крепление стеклоподъемника к стенке двери, слегка повернуть весь механизм в ту или другую сторону и затянуть предварительно крепежными деталями. После повторной проверки и выполнения данных требований окончательно затянуть крепежные детали.
Из полости двери, через отверстие в стойке, протягиваем двухжильный провод по салону до места расположения переключателей. Вставляем контакты в корпус, контакты на другом конце провода соединяем с электродвигателем стеклоподъемника.
Корпуса с проводками соединяем с переключателями. Выполняем соединения в соответствии со схемой подключения электростеклоподъемника:
Присоединяем аккумулятор. Включаем габаритные огни автомобиля, при этом должна включиться подсветка переключателя электростеклоподъемника.
Пробным включением проверяем работоспособность стеклоподъемника.
Устанавливаем на место обивку двери. Ставим декоративные заглушки в отверстия от ручек штатных стеклоподъѐмников в обивках дверей и закрепляем их зажимами.
Снятие декоративной обшивки двери ВАЗ 2110
Перед непосредственным ремонтом стеклоподъемника предстоит снять декоративную обшивку двери, для чего рекомендуется придерживаться следующей последовательности действий:
- 1. Откручиваем нижний дверной карман, удерживаемый тремя саморезами, вынимаем его из пазов;
- 2. Если за панелью крепится динамик — откручиваем и его, отсоединяем клеммник питания;
- 3. Дверная ручка ВАЗ крепится двумя саморезами, спрятанными под съемной накладкой;
- 4. Выкручиваем блокировочный дверной шпингалет. Теперь пластмассовую декоративную обшивку двери ВАЗ удерживают лишь защелки по периметру, которые мы последовательно подрываем.
На этом первый этап разбора двери можно считать оконченым.
Как поставить стеклоподъемник на ваз 2107
Все мы понимаем, что денег на хороший импортный автомобиль нам придется зарабатывать долго и очень долго, поэтому рано или поздно мы решаемся на покупку родного нам ВАЗа. И тут мы начинаем менять все под себя – это касается и электро стеклоподъемников. Если это ваш первый автомобиль, тогда возникает вопрос, а как установить стеклоподъемники на ваз 2107? Для начала мы поймем как работает стеклоподъемник ваз 2107.
Устройство стеклоподъемника ваз 2107
- Ручка стеклоподъемника;
- Называется облицовочной втулкой с посадочным пазом для ручки стеклоподъемника;
- Называется розеткой ручки стеклоподъемника;
- Называется звездочным механизмом стеклоподъемника;
- Верхние ролики;
- Болты для крепления прижимной пластины;
- Сама прижимающая пластина;
- Кронштейн, который фиксирует стекло;
- Стекло;
- Сам тросик;
- Нижний ролик;
- Гайка с болтом, которые служат креплением нижнего ролика;
- Натяжной ролик;
Отличительной особенностью, ваз 2107 от других предшественниц является то, что в конструкции подъемника стекла предусмотрен 4-й дополнительный подшипник для натяжения троса. Такое изменение произошло из-за того, что боковое стекло имеет цельную конструкцию и отсутствует, так называемая среди водителей «форточка».
Теперь для вас устройство стеклоподъемника ваз 2107, уже более менее знакомо, поэтому мы перейдем к демонтажу.
Как разобрать стеклоподъемник на ваз 2107, пошагово:
1) Опускаем стекло до упора вниз;
2) Затем, снимаем ручку стеклоподъемника. Для этого вам нужно, между облицовочной втулкой и ручкой, попытаться отсоединить стопорную разрезную шайбу. Выполнить эту процедуру, без плоской отвертки у вас не получится. В результате, вы раздвинете разрезные края шайбы и выведите ее с зацепления.
3) После этого вы сможете снять декоративную накладку на дверке автомобиля, тем самым открыть доступ к дверному проему.
4) Ключом R10, не до конца откручиваете болт крепления нижнего ролика. После чего, сместив натяжной ролик, ослабляем натяжение тросика.
5) Трос снимаем с роликов.
6) Берем ключ R8 и отвинчиваем 3-ри гайки, которые крепят подъемный механизм.
7) В конечном итоге, изымаем старый механизм, через технологический проем в двери. На этом, мы закончили разборку стеклоподъемника на ваз 2107.
Примечание: Если механизм имеет серьезные повреждения, тогда стоит его заменить. Если вы решили произвести ремонт и установить аналогичный, то установку производите в обратном порядке. Также в тех местах где концы троса входят в сам механизм, необходимо закрепить проволокой – это облегчит установку стеклоподъемника.
Как установить электрический стеклоподъемник на ваз 2107
Сейчас рынок предлагает нам, широкий ассортимент от отечественных и зарубежных производителей электростеклоподъемников. Среди отечественных, на рынке автопрома, хорошо себя зарекомендовали «Гранат», «Форвард» и «Катран».
Однако большинство владельцев ВАЗ 2107, сталкиваются с одной и той проблемой. Проблема эта заключается в том, что на ВАЗ 2107 отсутствует поворотная форточка и стекло опускается по всей длине двери, в результате установка вышеуказанных моделей стеклоподъемников очень затруднена – из-за того, что остается очень мало места для установки.
Но не переживайте, выход есть и найти его вы можете у производителей подъемников SPAL и Delux. Конечно цена не из дешевых, зато качество у этих производителей на 1-м месте.
Установка подъемника стекла ваз 2107:
1) Изучаем инструкцию установки;
2) Для безопасности выполнения ремонтных работ, отсоедините провода от клеммы аккумулятора;
3) Затем демонтируем старый механизм;
4) Подбираем место и по инструкции производим установку электромотора;
5) После этого, подготавливаем посадочные отверстия для будущих кнопок включения подъемника. Самым удачным местом будет являться панель приборов.
6) По схеме в инструкции, производим подключение электропривода;
7) Кнопки вставляем в отверстия;
На этом замена обычного на электро стеклоподъемник завершена. Для проверки работоспособности, подключаем клеммы аккумулятора на место и пробуем нажимать на кнопку. Также наша редакция настоятельно рекомендует просмотреть видео, в котором вы узнаете о возможных трудностях, которые могут возникнуть во время замены.
Установка стеклоподъемника ваз 2107 видео
Если автолюбителям статья понравилась, оставляем комментарии и делимся с друзьями!
Комментирование и размещение ссылок запрещено.
Электростеклоподъёмник
- Первое, что необходимо сделать — это различить сторону стеклоподъёмника, правая и левая стороны отличаются друг от друга.
- Далее проверяем крепление стекла к кронштейну стекла, оно должно быть прочным, иначе замените необходимые детали.
- Крепим переходную пластину на кронштейны стекла, для этого понадобятся болты М5 и стопорные шайбы.
- Приваренные гайки должны смотреть на наружную панель дверей.

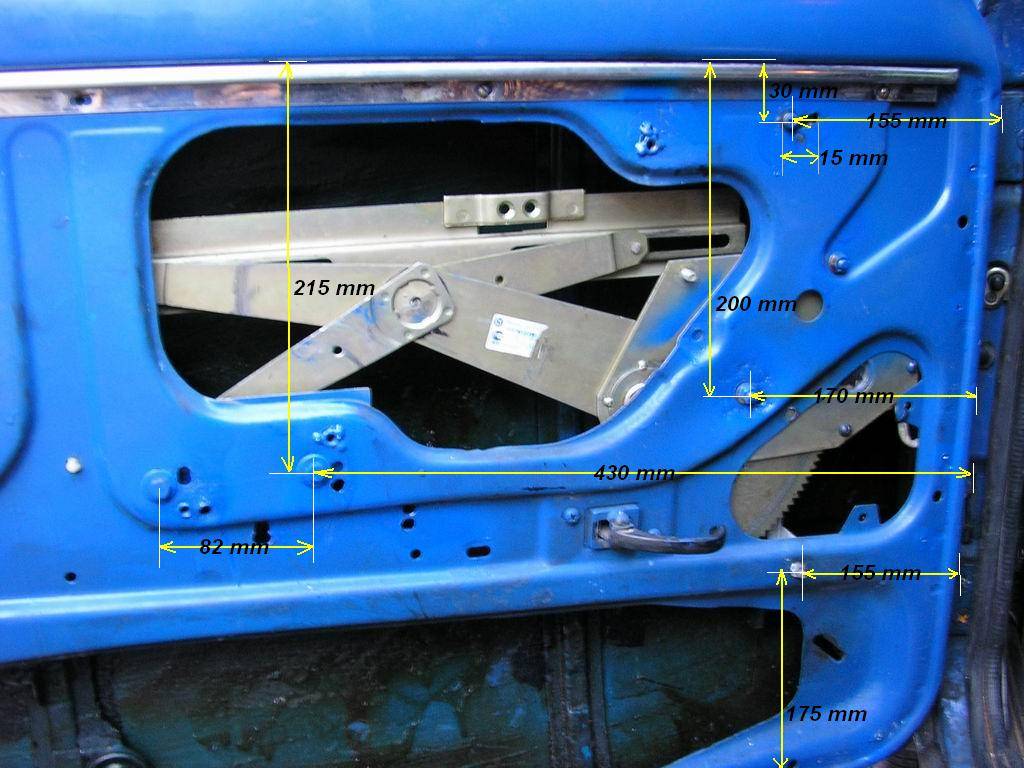

- Сверлим отверстия D=8, так как показано на приведённой ниже схеме.
- Крепим стеклоподъёмник болтами М6 через стопорные шайбы.
Далее переходим к разводке проводов, для этого необходимо приобрести кнопки стеклоподъёмников, которые в комплекте с механизмом не поставляются. Подключение необходимо произвести согласно схемы:
Массу прикручиваем к корпусу автомобиля, постоянный ток +12 вольт с обязательным разрывом на предохранитель пускаем на постоянный ток, а дополнительный провод на габаритные огни.
В общем-то установить стеклоподъёмники на «семёрку» не так уж и сложно, процесс совершенно простой и понятный.
Моя первая машина как раз была ВАЗ 2107, я пару раз выполнял эту работу, причём самостоятельно.
Перед тем как установить новые стеклоподъёмники, необходимо снять старые.
Скажу сразу стеклоподъёмники на «семёрки» снабжены дополнительным натяжным колёсиком (роликом), если Вы снимали стеклоподъёмники на «Жигулёвской» классике, то помните что там три ролика, в «семёрке» их четыре, ибо конфигурация стекла другая (нет так называемой «форточки»).
Открываем дверь автомобиля.
Теперь нам необходимо снять ручку подъёмника (под декоративной накладкой, есть стопорная шайба, работаем отвёрткой с плоским «жалом»).
Ручку убрали (стекло должно быть опущено вниз до упора) теперь снимаем декоративную накладку (она на пластиковых защёлках, подставляем отвёртку и без особых усилий и фанатизма отщёлкиваем.

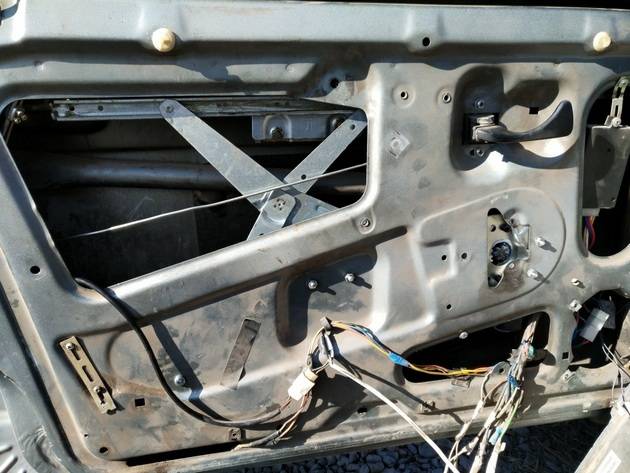

Вот и всё перед нами механизм стеклоподъёмника.
Берём в руки ключ на десять (насколько я помню), нам надо открутить болт который крепит натяжной ролик, послабляем его
Теперь надо снять механизм крепежа нужен ключ на восемь, увидите три гайки, они находятся в районе крепления ручки стеклоподъёмника (втулка со шлицами).
Стекло которое мы опускали ранее, теперь надо чуть приподнять и вынуть весь механизм стеклоподъёмника.
Установка в обратной последовательности, тут всего несколько советов, обязательно смажьте тросик стеклоподъёмника перед установкой.
Не забудьте тросик стеклоподъёмника натянуть с помощью натяжного ролика, оттяните его до упора, зафиксируйте гайкой и проверьте весь механизм на работоспособность (стекло должно опускаться и подниматься плавно, без всяких «тормозов» и резких движений.
https://youtube.com/watch?v=a1Yto0Eqprw
Процесс демонтажа и замены устройства
Если вы решили произвести ремонт передних или задних СП либо их замену, то вам наверняка будет известно, как снять устройство. Процедура демонтажа и подключения нового стеклоподъемника может отличаться. Здесь все зависит от вида СП, а также конструктивных особенностей авто.
Рассмотрим процесс замены ручного СП на электрический:
- Сначала выключается зажигание и отключается автомобильный аккумулятор, это необходимо сделать для того, чтобы обесточить бортовую сеть.
- Затем производится снятие ручки управления, расположенной на двери автомобиля. Для демонтажа ручки снимите стопор, расположенный под специальной шайбой — все эти компоненты находятся на самой ручке. При помощи отвертки с плоским наконечником необходимо будет отодвинуть в сторону фиксатор и снять стопорный элемент из шлица. Эти действия позволят демонтировать ручку. Если этот элемент установлен достаточно плотно, то попробуйте поддеть его отверткой.
- После этого демонтируется ручка подлокотника. С помощью отверток отсоедините заглушки — за ними имеются винты, крепящие ручку. Выкручиваются они отверткой с крестовым лезвием. Чтобы упростить задачу, можно также снять облицовку ручки на боковом зеркале заднего обзора. Выполнив эти действия, надо будет произвести снятие обшивки двери. На этом подготовительный этап можно считать оконченным.
- Далее, чтобы установить электрически двигатель, блок управления и прочие компоненты СП, надо будет получить доступ к фиксаторам. Данные компоненты используются для крепления самого устройства со стеклом. Устройство фиксируется при помощи двух винтов, их можно открутить гаечным ключом.
- Когда эти действия будут выполнены, надо будет снять стекло либо зафиксировать его в одном положении при помощи скотча. От шлица необходимо отсоединить розетку и открутить гайки с помощью ключа, это позволит демонтировать старый механизм СП. Для установки новой системы надо будет подключить колодку с проводкой в штекер на монтажном блоке. При этом он должен быть подсоединен к обратной стороны блока с предохранителями.

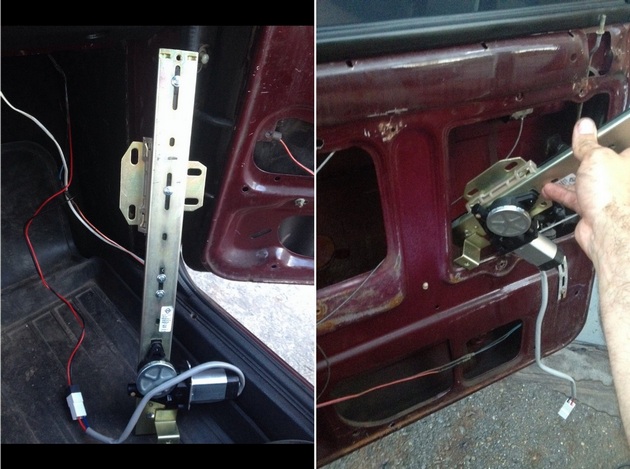

- Далее, осуществляется установка непосредственно самих девайсов с электрическим двигателем, управляющим модулем, подъемным механизмом и прочими компонентами. Для начала все составные элементы надо установить в двери автомобиля. Когда шпильки крепления в каркасе будут установлены, гайки, которые фиксируют их, надо будет полностью закрутить. При установке обязательно воспользуйтесь инструкцией, которая идет в комплекте, а также схемой подключения. Последняя потребуется для правильного подсоединения разъема с проводкой.
- Когда все элементы электрической цепи будут подключены, необходимо подсоединить клеммы аккумуляторной батареи и произвести диагностику работоспособности СП. Для этого нужно будет замкнуть контакты на проводах.
- Затем производится установка центрального модуля с кнопками. Ставить этот девайс нужно либо в двери, либо на центральной консоли, либо на тоннеле, который идет от консоли к задним сиденьям. Последний вариант более предпочтительный.
- Теперь надо опустить механизм с электрическим мотором до того момента, пока вы не увидите, что совпали крепежные отверстия обоймы с технологическими отверстиями в креплении. Эта обойма должна быть закрепления на болтах.
- Используя клавиши управления на центральном блоке вам надо будет убедиться в том, верно ли работают СП и нет ли в их работе неполадок. Если в ходе выполнения работ не было допущено ошибок и все действия выполнены верно, что стеклоподъемники будут работать корректно. При допущении ошибок вы можете столкнуться с проблемами в работоспособности. На завершающем этапе нужно будет собрать дверь и установить на место обшивку. В месте, где была расположена рукоятка для поднятия и опускания стекла, нужно будет установить заглушку.
Источник
