Диагностический адаптер ELM327: что это такое и как использовать автосканер ELM327

Как пользоваться Elm327 через андроид

Популярный вопрос у купивших Elm327 — как пользоваться через андроид. Для этого понадобится скачать дополнительное приложение. Часто в комплекте с самим адаптером идет нужная утилита. Инструкция, как можно установить elm327 на андроид с диска, схожа со скачанным приложением из магазина.

Подключив Elm327, можно использовать сканер. Если все настроено верно, то на дисплее появится вся информация об автомобиле. В Плей Маркете есть большой выбор бесплатных приложений, которые будут работать с Елм327.

Обратите внимание! Есть и платные аналоги, практически ничем не отличающиеся от бесплатных приложений. Только у некоторых более расширенный функционал, хотя все основные параметры для диагностики доступны во всех версиях

Картинка 3 Подключение к андроид-устройству

Может придется создать профиль машины самостоятельно. Автовладельцу нужно выбрать из списка свою модель и указать основные характеристики. После этого откроется доступ к данным о работе различных систем автомобиля и возможность их сброса и коррекции показателей.

Подобные утилиты помогают провести самостоятельную диагностику машины в любое время. Благодаря этому владельцу авто не нужно тратиться на посещение автосервиса. Однако достоверность данных зависит от качества самого адаптера, потому что на рынке появилось много подделок. Кроме этого, на работу программы влияет версия андроид-устройства, прошивка должна соответствовать утилите для нормальной синхронизации устройств.

Комплект для установки

Возможности ELM327 автосканера

Все протоколы OBD-II полностью поддерживаются автосканером ELM327. В этом его выигрышная сторона: так как один адаптер подходит для многих марок авто, требуется только подобрать приложение / программу и правильно осуществить подключение сканера.

Возможности автосканера ELM327 прямо пропорционально зависят от того, какое установлено программное обеспечение.

Основные задачи, которые можно выполнить с помощью этого устройства:

  • Отследить показатели, установленных на транспортном средстве датчиков;
  • Выявить неполадки в работе датчиков, проверить корректность их показателей;
  • Отслеживание и сканирование кодов ошибок с расшифровкой каждого кода;
  • Считывание показаний реальном времени.

Возможности чипа ELM327:

• Считывание ошибок, дешифровка;• Устранение неполадок работы транспортного средства;• Сканирование параметров в реальном времени:• Количество оборотов двигателя;• Процент нагрузки на двигатель;• Температура жидкостей;• Подача топлива;• Скорость, с которой движется автомобиль;• Затраты топлива;• Точное давление воздуха;• Фаза зажигания;• Температура воздуха на входе и на выходе;• Количество воздуха, которое попадает в двигатель;• Расположение дроссельной заслонки;• Датчик остаточного кислорода;• Давление в топливной системе;• Проверка тормозов, АБС, КПП, АКПП (для некоторых моделей);• Построение графиков;• Чтение идентификационного номера транспортного средства (VIN номера);• Время необходимое на разгон до 100 км/ч.• Другие незначительные функции.

С помощью автосканера ELM327 можно отследить и исправить неисправности на начальной стадии, а значит таким образом предотвратить серьезные поломки.

Распиновка (схема подключения) OBD2 разъема

Схема подключения выводов стандартного OBD2 16-ти пинового разъема, используемого в большинстве современных легковых автомобилей, представлена на рисунке:

Назначение выводов:

  1. устанавливается производителем;
  2. шина J1850;
  3. устанавливается производителем;
  4. масса авто;
  5. сигнальная земля;
  6. CAN-шина высокий уровень;
  7. K-Line шина;
  8. устанавливается производителем;
  9. устанавливается производителем;
  10. шина J1850;
  11. устанавливается производителем;
  12. устанавливается производителем;
  13. устанавливается производителем;
  14. шина CAN J2284;
  15. L-Line шина;
  16. плюс с АКБ.

Основные при диагностировании это CAN и K-L-Line шины. В процессе проведения диагностических работ они путем обмена информации по соответствующим протоколам опрашивают блоки управления автомобиля, получая информацию об ошибках в виде унифицированных кодов.

В некоторых случаях диагностическое устройство не может связаться с блоками управления. Это чаще всего связано с неисправностью CAN-шины: коротким замыканием или обрывом. Часто CAN-шину замыкают неисправности в блоках управления, например, ABS. Эту проблему можно решить отключением отдельных блоков.

Если потеряна связь по OBD-диагностике, сначала проверяют, родная ли магнитола установлена на авто. Иногда нештатная автомагнитола закорачивает К-Line шину.

Для большей верности при этом необходимо отключить магнитолу.

К выводам, назначение которых определяет производитель, обычно напрямую подключаются диагностические сигналы конкретных блоков управления (ABS, подушек безопасности SRS, кузовом и др.)

Scan Tool Pro – общее описание, преимущества и особенности модели

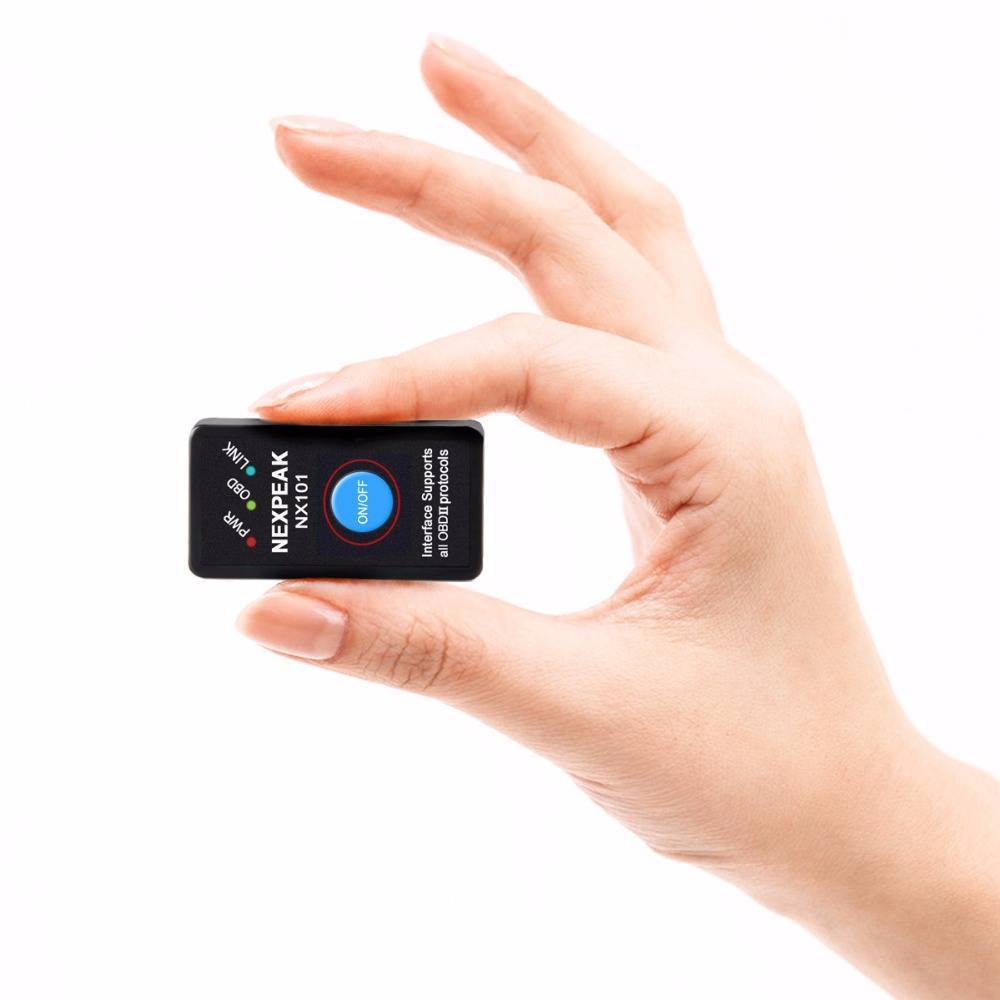

Устройство ОБД2 ELM327 – это небольшое, прямоугольное по форме, компактное устройство, по размерам оно чуть больше спичечного коробка. Передняя панель сканера obd2 ELM327 Bluetooth оснащена тремя индикаторами различной направленности. Первый сигнализирует о подключенном питании, два других указывают на рабочий режим сканирования.

Кроме того, диагностический адаптер ELM327 дополнен кнопкой включения, которая добавляет дополнительное удобство в работе и экономит заряд аккумулятора. Фактически, диагностический автосканер можно не вынимать из разъема, если изделие используется только в личных целях.

Корпус может иметь разные цвета, но это никак не сказывается на внутреннем наполнении.

Девайс может эффективно выполнять следующие задачи:

  • фиксировать сбои в работе двигателя, осуществлять поиск причин и неисправностей в работе топливной системы
  • определять уровень превышения расхода топлива
  • устанавливать сбои в работе электроники, проблемы и причины
  • вычислять неисправные или вышедшие из строя датчики
  • осуществлять сброс ошибок в электронном блоке управления (БК)

Чтобы разобраться как пользоваться ELM327 автосканером, не понадобится особых знаний и умений. В базе данных ELM327 содержится более 3 тысяч кодов ошибок – гарантия эффективности проведения диагностики!

  1. контроль оборотов двигателя;
  2. контроль скорости движения;
  3. контроль напряжения бортовой сети;
  4. контроль температуры охлаждающей жидкости;
  5. контроль угла опережения зажигания;
  6. контроль положения дроссельной заслонки;
  7. контроль массового расхода воздуха;
  8. контроль соотношения воздух/топливо;
  9. контроль параметров датчивок кислорода;
  10. контроль времени открытия форсунок;
  11. контроль температуры всасываемого воздуха;
  12. контроль разряжения/давления во впускном коллекторе;
  13. контроль температуры катализатора;
  14. контроль рециркуляции отработанных газов;
  15. контроль температуры окружающего воздуха;
  16. контроль абсолютного давления воздуха;
  17. контроль работы топливной системы;
  18. контроль остатка топлива;
  19. расчет нагрузки на двигатель;
  20. расчет времени разгона 0-100 км/ч;
  21. расчет времени разгона 0-200 км/ч;
  22. расчет времени торможения 100-0 км/ч;
  23. время прохождения участка 0-402 метра;
  24. время прохождения участка 0-1000 метров;
  25. расчет мгновенного расхода топлива;
  26. расчет долгосрочного расхода топлива;
  27. расчет пробега с горящей “Check Engine”;
  28. расчет пробега с момента удаления ошибок;
  29. и многие другие параметры, поддерживаеые ЭБУ вашего автомобиля.

К выгодным преимуществам адаптера Scan Tool Pro относится:

  • Совместимость со всеми марками современных автомобилей, конструкцией которых предусмотрена поддержка соединения А это – подавляющее большинство отечественных машин и иномарок.
  • Универсальность.
  • Расширенные функциональные возможности.
  • Практичность и удобство в работе.
  • Экономичность.
  • Высокая точность.

Уникальная модель Scan Tool Pro – безусловно будет полезна всем автовладельцам. Новый автомобиль тоже полезно периодически проверять, ну а машины после 7 лет эксплуатации рекомендуется диагностировать хотя бы 1 раз месяц.

Как подключить на Windows

Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

  • Подключить сканер в разъем в автомобиле.
  • Завести двигатель машины.
  • Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
  • Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
  • Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
  • Повторно нажать «Далее».
  • В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
  • Снова нажать «Далее».
  • Дождаться автоматической интеграции устройства с ПК и нажать «Готово».

Это интересно: Выбираем автомобильный инвертор 12/220v

На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Отображение графиков и приборной панели

В таком режиме экран смартфона может превращаться в дополнительную панель приборов, которая гибко настраивается под потребности водителя. Связь по Bluetooth достаточно быстрая, все изменения отображаются в программе через долю секунды.

Панель может содержать данные об оборотах двигателя, скорости, потреблении топлива, средней скорости, продолжительности поездки и т.п. Если изначально автомобиль не оборудован дисплеем с дополнительными данными или какая-то информация там отсутствует, сканер поможет это исправить.

Из необычных показателей, которые не отображают большинство штатных систем, есть:

  • данные о количестве и температуре охлаждающей жидкости;
  • температура и работоспособность всех датчиков в автомобиле;
  • положение тумблеров, заслонок и электрических переключателей;
  • моментальная мощность и крутящий момент;
  • расширенные данные о батарее (для гибридных или электро-автомобилей);
  • все сервисные коды, системные данные и показатели.

Меняющиеся показатели удобно отслеживать в виде графиков.

Возможности ЕЛМ 327 OBD 2 Scan Tool Pro и инструкция по диагностике

Функционал ЕЛМ327 и список проверяемых параметров:

  1. Сброс ошибок бортового компьютера, таких как Check Engine.
  2. Считывание кодов неполадок с датчиков в двигателе, других узлах, электроники;
  3. Расшифровка показателей, ошибок, отображение их на устройстве приёмнике (телефон, ПК);
  4. Вывод данных и ошибок по состоянию автомобиля в реальном времени:
  1. частота оборотов двигателя, крутящий момент;
  2. нагрузка в двигателе;
  3. температура воздуха, масла;
  4. давление в топливной системе;
  5. состояние датчиков, их значение;
  6. затраты воздуха, топлива;
  7. положение заслонки дросселя;
  8. такт зажигания;
  9. корректирование режимов работы двигателя (лямбда-зонд).

Инструкция по Scan Tool Pro и описание программ (Torque, Auto Doctor, OpenDiag)

Порядок выполнения диагностики через ЕЛМ327 версии 1.5:

  1. Сначала найдите ОБД 2 16 pin разъем у вашего авто (под приборной панелью у руля);
  2. Включите зажигание у машины, далее подсоединяем гаджет, ждем, пока не произойдет соединение, загорится зеленый сигнал;

Совет:

  1. Теперь действуем, исходя из модели вашего адаптера:

3.1 Если вы купили сканер c Bluetooth, тогда включите Bluetооth на смартфоне, проверьте ближайшие устройства. В списке отобразиться устройство с наименованием «Scan Tool Pro» или «OBD2 ELM327». Выбирайте из списка сканер и подключитесь, это длиться 10-30 секунд.

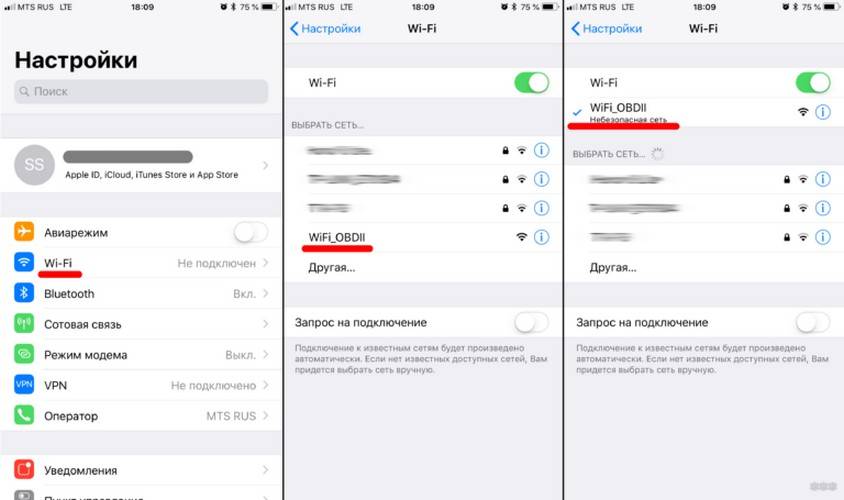

3.2 Если вы выбрали и купили сканер с Wi-Fi , тогда включайте на смартфоне Вай-Фай, сделайте поиск ближайших сетей, в списке отобразиться сканер с названием «Scan Tool Pro» или Smart Scan Tool. Такой адаптер работает по принципу Вай-Фай роутера, поэтому выбирайте эту сеть и подключайтесь.

3.3 Кроме беспроводных моделей, купить автосканеры ELM327 можно и проводные. Подключается сканер через провод USB, который идет в комплекте. Проводной гаджет работает только через ПК, на который установлено приложение. Диск с драйверами на русском языке так же поставляется в комплекте с автосканером.

  1. Следующий этап – это запуск приложения и распознавание ЭБУ и датчиков автомобиля. Когда диагностика производиться через смартфон (iOS, Android или Windows), то потребуется скачать специальное приложение, на Google Play или Apple Store, а именно: Torque, Auto Doctor OBDII или Mobile OpenDiag. Предоставляются приложения бесплатно, на русском языке. Для ПК используют Auto Doctor OBD. Примеры работы приложений на русском языке приведены ниже.

Приложение Torque и виды программ на русском языке

Список программ, а так же описание читайте в подробной обзорной статье об Scan Tool Pro. Перед покупкой автосканера с Блютузом или другой модификаций, скачайте приложение и убедитесь, что оно работает на смартфоне без ошибок.

Приложение Mobile OpenDiag и список параметров на русском языке

  1. Интерфейс программного обеспечения (Torque, Auto Doctor OBDII или OpenDiag) простой и понятный, переведён на русский язык. После запуска программы, в случае правильного подключения сканера к разъёму ОБД, приложение оповестит вас о готовности начать работу.
  2. Далее действия зависят от установленного приложения, так как функционал и интерфейс у них различается.
  • Сделайте сканирование на ошибки, устраните их.
  • Посмотрите текущее техническое состояние авто, посредствам считывания данных автосканера с датчиков.
  • Поддерживается работа и мониторинг показателей в реальном времени.
  • Отслеживание состояние рабочих узлов авто, датчиков: температуру, напряжение, обороты и прочее.
  • Устройство оснащено функцией сохранения с распечаткой отчетов.

Приложение Auto Doctor

PCMScan

Более мощный продукт, чем ScanMaster. Помимо всех уже перечисленных функций других программ может измерять текущую мощность и крутящий момент автомобиля в реальном времени.

Программу можно подключить прямо к монитору в салоне, чтобы в живую увидеть происходящие в авто изменения и процессы.

Также существует возможность использования программы в качестве управляющего интерфейса для чип-тюнинга. К сожалению, для этого понадобится специальный модуль от производителя. Хотя и без всех этих наворотов программа справляется со своей задачей на ура. Перед тем как пользоваться ELM327 mini совместно с PCMScan, стоит подробно изучить руководство по нему.

Обзор программы Car Doctor OBD

Еще один популярный вариант, подходящий для андроид-платформ. Данное приложение направлено на анализ текущих настроек и возможных неисправностей с БЭУ. После этого происходит передача на считывающее устройство в протоколе OBD.

Важно! Данная утилита полностью переведена на русский язык. «Авто-доктор» совместим с отечественными моделями и иномарками

Какие опции предлагает OBD пользователям:

«Авто-доктор» совместим с отечественными моделями и иномарками. Какие опции предлагает OBD пользователям:

  • считывание и распознавание кодов ошибок;
  • возможность сбросить их в режиме реального времени;
  • определить состояние по различным датчикам;
  • точно установить VIN-номера кузова.

Пользователи также высоко оценили данное приложение, потому что по своим характеристикам оно не сильно уступает предыдущему.

Устройство для диагностики автомобиля

Программы для диагностики автомобилей на русском языке, совместимые с автосканером ELM327 Bluetooth ODB2

Автосканер ELM327 совместим с достаточно большим количеством программ для диагностики автомобилей на русском языке (как платных, так и бесплатных). Мы рассмотрим лишь три самых популярных приложения, работающих под управлением ОС Андроид, и поддерживающих передачу данных по протоколу Bluetooth.

Обычно программное обеспечение (как под Android, так и под Windows) идет в комплекте с автосканером на CD-диске, но его также можно без проблем скачать на планшет или смартфон из Google Play.

1. Torque (версии Lite и Pro)

В Google Play приложение Torque доступно в двух вариантах – бесплатном Lite и полном Pro. В части функциональности возможности Torque Pro интереснее, но для проверки работоспособности автосканера и его совместимости с вашим автомобилем можно использовать и бесплатную версию, тем более что она тоже может показывать многие параметры и выполнять сброс ошибок.

Основные возможности программы Torque:

  • Диагностика ошибок Check-Engine;
  • Отображение параметров в реальном времени на виртуальной приборной панели;
  • Диагностика датчиков кислорода;
  • Предупреждение о критических значениях параметров;
  • Ведение логов с широким выбором параметров;
  • Приблизительный расчет стоимости поездок, расхода бензина;
  • Запись видео поездки с наложением карты и показания датчиков (с помощью плагина TrackRecorder);
  • Telnet-сервер для непосредственного взаимодействия с адаптером (для разработчиков).

К недостаткам программы можно отнести лишь частичную русификацию (даже в платной версии), но несмотря на это, данное приложение имеет больше всего положительных отзывов в сервисе Google Play.

Видео-инструкцию по работе с приложением Torque смотрите в конце этой статьи.

2. OBD Авто Доктор

Принцип работы приложения OBD Авто Доктор, как и всех подобных программ – это чтение динамических и сохраненных параметров из блока управления двигателем (ECU) автомобилей поддерживающих стандарт OBD2. Отличная программа на русском языке для диагностики автомобилей, как отечественного, так и иностранного производства, при помощи автосканера ELM327.

Возможности приложения OBD Авто Доктор:

  • Чтение ошибок и их расшифровка (DTC память);
  • Стирание ошибок (погасить лампочку MIL – Check Engine), а также других сохраняемых параметров;
  • Чтение параметров в режиме реального времени:
    • Обороты двигателя;
    • Нагрузка двигателя;
    • Температура охлаждающей жидкости;
    • Состояние топливной системы;
    • Скорость движения автомобиля;
    • Долгосрочный расход топлива;
    • Абсолютное давление воздуха;
    • Опережение зажигания;
    • Температура всасываемого воздуха;
    • Массовый расход воздуха;
    • Положение дроссельной заслонки;
    • Лямбда-зонд (коррекция режима двигателя);
    • Давление топлива;
    • И другое – зависит от конкретного автомобиля.
  • Чтение VIN номера кузова.

Приложение полностью на русском языке, имеет порядка 10 тысяч положительных отзывов в Google Play и распространяется разработчиком бесплатно.

3. OpenDiag Mobile

OpenDiag Mobile – это мобильное приложение проекта OpenDiag, разработанное под Андроид. Оно предназначено для диагностики автомобильных систем инжекторных автомобилей российского производства, с применением адаптеров ELM 327. По функционалу приложение OpenDiagMobile, на наш взгляд, обладает наиболее широкими возможностями, в сравнении с аналогичными программами.

Перечень поддерживаемых OpenDiag Mobile блоков по протоколу Bluetooth:

ВАЗ:

  • BOSCH M1.5.4 R83
  • BOSCH M1.5.4 E2
  • BOSCH MP7.0 E3
  • BOSCH MP7.0 E2
  • BOSCH M7.9.7 E3/E4
  • BOSCH M7.9.7 E2
  • BOSCH ME17.9.7
  • Январь-5 R83
  • Январь-5 E2
  • Январь 7.2 E2
  • Ителма VS5.1 E2
  • Ителма VS5.1 R83
  • Ителма/Автэл M73 E3
  • Ителма M74
  • Ителма M74K (Классика)
  • Ителма M74CAN
  • Ителма M74CAN MAP
  • Ителма M75

ГАЗ / УАЗ:

  • Микас VS8 E2
  • Микас 11 E2

ЗАЗ:

  • Микас 10.3/11.3
  • Микас 7.6

Приложение полностью на русском языке, имеет несколько тысяч положительных отзывов в Google Play и распространяется разработчиком бесплатно.

Подключение ELM 327

Специфика диагностического устройства в возможности налаживания связи со средствами передвижения, которые совместимы с ним. При этом марка ТС и протокол связи не важны. Как будет осуществляться подключение, также не имеет значения, но некоторые особенности все же присутствуют.

Версии ELM 327:

  1. ELM 327 Bluetooth – совместим с компьютерами, где есть функция «Блютус». Но в основном адаптер применяют с планшетами или смартфонами, работающими под управлением ОС Android.
  2. USB – этот вид появился намного раньше беспроводных сканеров, цена на них ниже. Их можно использовать с ПК или ноутбука, функционирующих на базе ОС Windows.
  3. ELM327 Wi–Fi – тоже подходит для работы с ноутбука. Этой версии воспользоваться могут пользователи продукции компании Apple.

Автовладелец выбирает подходящую для себя модификацию сканера.

Подключение к Android

Чтобы подключить ЕЛМ 327 понадобиться гнездо под рулевой колодкой авто.

Внимание!

При установлении прибора на модели ВАЗ и иные ТС отечественного производства до 2006 года выпуска, то без переходника не обойтись.

Дальнейший порядок действий:

  • загрузить из магазина приложений Play утилиту Torque, которая мало «весит». Данное приложение признано одним из лучших, поскольку с его помощью можно считывать неисправности системы автомобиля;
  • подключить диагностический сканер к разъему;
  • завести двигатель;включить Bluetooth на смартфоне или планшете;
  • кликнуть на иконку «Настройки» и перейти во вкладку «Беспроводные сети Bluetooth»;
  • выбрать поиск нового устройства;
  • подождать отображения на дисплее перечень доступного оборудования;
  • выбрать сканер и подключиться к нему. Для этой операции необходимо указать код, в основном это 0000 или 1234;
  • после завершения сопряжения, нужно настроить работу. Поэтому в Torque выбрать пункт «OBD 2 настройки адаптера»;
  • на последней стадии выбрать аппарат Блютус, которым выступает ELM 327.

После этих манипуляций можно начинать диагностировать работу систем ТС.

Подключение к Windows

Для подключения автодиагноста к ПК понадобится программа ScanMaster. Загрузить ее можно из сети

Внимание! Мало скачать приложение, нужно еще правильно его установить. Для этого надо найти файл «Key» либо «Keygen», а затем сгенерировать ключ доступа

Затем запустить файл установки «.exe».

Следующие действия:

  1. Подключить ЕЛМ 327 к автомобильному разъему.
  2. Завести двигатель.
  3. В панели управления ПК найти «Устройства Bluetooth».
  4. Кликнуть на «Добавить устройство», постановить галочку возле «Устройство готово к обнаружению» и «Далее».
  5. Нажать.
  6. Подождать завершения поиска доступного оборудования. Затем сканер подключится к компьютеру.
  7. Снова нажать «Далее».
  8. Появится окно, в которое ввести стандартный код: 0000, 1111, 1234 или 6789 и нажать «Далее».
  9. Подождать автоматической интеграции с компьютером и выбрать «Готово».

Это и весь процесс установки программы для ELM 327.

Как подключить к iPhone или iPad

В случае, если водитель предпочитает продукты корпорации Apple, то ему потребуется модель сканера Wi–Fi, подключаемая к любому девайсу, функционирующему на базе iOS. Посредством беспроводного соединения можно получить сведения почти с любого портативного оборудования.

Этапы установки соединения:

  1. Подключить ЕЛМ к разъему, установленному в авто.
  2. Зайти в настройки беспроводного соединения и выбрать «CLKDevices».
  3. Далее нажать на стрелку синего цвета, которая появится справа.
  4. В новом окошке ввести IP–адрес 192.168..11 и маску подсети 255.255.255., которая является стандартной.Немного ниже должен быть указан порт 35000.

Это и вся процедура. Умея пользоваться диагностическим сканером, можно установить любое приложения для определения состояния авто. В его настройках понадобится прописать такие же адреса порта и IP–адреса.

Есть ли официальные представители ElmElectronics в России?

Важно отметить, что оригинальная микросхема – только Канадская. Занимается их производством фирма ElmElectronics. Больше никто и нигде не имеет права ее выпускать! У этой фирмы нет никаких региональных представительств

Вот цитата с сайта

Больше никто и нигде не имеет права ее выпускать! У этой фирмы нет никаких региональных представительств. Вот цитата с сайта

Таким образом, все самозваные «Официальные представители и дистрибьюторы» ElmElectronics просто напросто мошенники или, в лучшем случае, вводящие людей в заблуждение продавцы.

Примечателен и тот факт, что фирма ElmElectronics, которая выпускает эти самые знаменитые чипы, не занимается выпуском готовых сканеров ELM327. Их сборкой занимаются все кому не лень!

Оригинальный чип ELM327 с доставкой из Канады стоит 29 американских рублей или 1100руб на наши деньги. И это только чип! Без преобразователей интерфейса, без корпуса, светодиодов и т.д.

Автосканер ELM327: что это такое и как работает

Итак, если в машине есть диагностический разъем OBD2, ELM327 в таком случае вполне можно использовать на авто. Фактически, это сканер-адаптер, устройство подключается к бортовому компьютеру автомобиля через разъем OBD-II. Данное решение позволяет  проводить диагностику неисправностей, считывать показатели работы ДВС и систем авто, сбрасывать ошибки в памяти ЭБУ.

В двух словах, подключить устройство к машине очень просто. Указанный elm адаптер (иногда ошибочно называют eml 327), просто вставляется в диагностический разъем автомобиля (напрямую или через переходник), после чего соединяется со смартфоном, планшетом или ноутбуком-ПК. Как правило, сегодня активно используют беспроводное соединение (например, elm327 bluetooth), что позволяет быстро подключить смартфон или планшет к сканеру.

Название прибор получил благодаря контроллеру, который связывает диагностическую шину автомобиля с ноутбуком, планшетом или смартфоном. Изначально контроллер разработали в Канаде, однако позже чип попал к китайским производителям. В свою очередь, там его удачно скопировали. В результате устройство получилось доступным, с низкой себестоимостью и по ряду причин востребованным и широко распространенным.

Функционал адаптера елм 327 в процессе модернизации был расширен. Однако ряд функций, то есть возможность их использования, будет зависеть от версии адаптера, ЭБУ конкретного авто, а также от того, какая именно программа для elm327 используется.

Дело в том что для диагностики кроме устройства еще нужны елм 327 программы. Среди базовых функций сканера, доступных с простыми версиями программ, следует отметить возможность отображать в реальном времени обороты двигателя, скорость автомобиля, температуру ОЖ, моментальный расход топлива, расход воздуха, положение дроссельной заслонки, давление в системе подачи топлива и т.д.

Также, в зависимости от ПО, доступны функции чтения и расшифровки ошибок, а также функции очистки диагностических кодов ошибок. Еще на некоторых автомобилях при помощи адаптера ELM327 можно настраивать некоторые полезные функции (например, автоматическое закрытие замков, складывание зеркал, отклик на нажатие педали газа, показания на панели приборов и т.п.).

Этап 2: Использование приложений для ELM327

Программ для работы с приборами-сканерами на рассматриваемом чипе существует немало, но в качестве примера мы рассмотрим пару самых популярных решений.

Torque

Приложение Torque было и остаётся универсальным софтом для работы с OBD2-сканерами, поэтому начать хотим именно с него.

  1. Запустите программу и подождите, пока она считает данные с бортового компьютера.

Показатели датчиков отображаются в виде виджетов. По умолчанию программа показывает только один, но можно добавить несколько – для этого сделайте долгий тап по экрану и в контекстном меню выберите требуемый.

Для доступа к остальным функциям вызовите меню нажатием на кнопку с шестерёнкой слева внизу.

Если вам требуется просмотреть ошибки, которые выдаёт электронный блок управления (ЭБУ), выберите в меню пункты «Fault Codes» – «Show logged faults». В случае обнаружения ошибок приложение отобразит коды.

Из меню можно просмотреть и старые, уже исправленные ошибки – для этого выберите опцию «Показывать исторические ошибки».

В полной версии Torque Pro доступны расширенные возможности вроде включения экономайзера, но ответ на вопрос «стоит ли за них платить?» оставим на усмотрение пользователя.

InCarDoc

Ранее известное как OBD Car Doctor, это решение наиболее совместимо с автомобилями, произведенными в постсоветских странах, поэтому является хорошей альтернативой вышеупомянутому Торк Лайт для их владельцев.

  1. После запуска понадобится выбрать режим подключения. В нашем случае это будет Bluetooth, поэтому отметьте соответствующую опцию и нажмите «ОК».

После установки соединения появится главный рабочий экран ИнКарДок. Управление функциями приложения происходит через меню, открыть которое можно нажатием на кнопку с тремя полосками.

Доступны несколько опций, но мы остановимся на самых востребованных, а именно, «Динамические параметры» и «Диагностика».

Под динамическими параметрами подразумеваются несколько характеристик двигателя, таких как обороты в минуту, режимы работы топливной системы, температура и расход воздуха, и прочее. Конкретный набор отображаемых параметров и возможность управления ими зависит от автомобиля и его ЭБУ.

Диагностический режим позволяет просмотреть возникающие ошибки, и, что самое главное, показывает их описания. Плюс полученные данные можно отправить в социальные сети или по электронной почте – например, для связи с сервисным центром или знакомым автомастером.

InCarDoc имеет немало преимуществ, но есть и недостатки – часть функциональности доступна только в платной версии, плюс в свободно распространяемом варианте отображается реклама.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Версии и преимущество пользования сканером

На данный момент распространены версии сканера 1.5, 1.6 и 2.1. Но все же базовая модификация 1.5 – лучшая для автодиагностики. Это можно объяснить ее оригинальностью, потому что над ней специалисты из Канады работали не один год.

Более новые версии были предоставлены программистами из Китая.

Они пытались модернизировать устаревшую программу, но в результате полезные опции только были потеряны. Поэтому юзеры советуют новичкам использовать прошивку 1.5.

Преимущества сканера ЕЛМ 327:

  • интуитивно понятен и прост в применении. Для подключения и работы с ним не нужны специальные навыки. Нужно изучить инструкцию, а также понимать, как устроена электронная система ТС. А приложения для «умных» телефонов делают этот аппарат отличным помощником в пути;
  • компактность – благодаря этому его можно возить в ТС и подключать к электронному блоку управления, как только это понадобиться;
  • точные результаты;
  • экономность – применение адаптера исключает необходимость часто посещать СТО.

В комплект с устройством входит диск с записанным программным обеспечением и инструкцией.

Внимание! Вся информация предоставлена на иностранном языке, поэтому легче скачать все из сети. Прибор состоит из процессора, модуля Bluetooth и разъема для подключения сканера

Прибор состоит из процессора, модуля Bluetooth и разъема для подключения сканера.

Использовать постоянно?

Но вот можно ли использовать ELM327 постоянно в машине и не отключать его? Из своей практике скажу – 50 на 50. И лично я бы, наверное, не стал этого делать. Какие есть причины:

  • Лично на моем автомобиле (знаю и на многих других тоже), чтобы вставить ELM 327 в OBD2 разъем, нужно открыть специальный люк с предохранителями, гипотетически так ездить можно, но выглядит это не эстетически
  • Утечка тока. Когда я вытаскиваю ключ, вся бортовая система отрубается. Но ЕЛМ остается в активной фазе, даже на моем автомобиле, читал на форумах что потребление минимальное около 30 мАч, но все же, если вы оставляете на несколько дней, это «жрет» аккумулятор, особенно зимой и если он уже не первой свежести. Так что нужно думать
  • Безопасность. Стандартный пароль на подключение 1234 или 0000, то есть любой желающий сможет подключиться к вашему ЭБУ, и натворить (при наличии программного обеспечения), все что угодно
  • ELM 327 рассчитана на короткие диагностические цели, то есть покатались максимум несколько часов и отложили до другой проверке. Постоянно использовать его не получится, ибо он перегревается от постоянной связи, а элементов охлаждения у него нет
  • Качество исполнения. Все это скорее подпольный Китай, чем фабрика, не понятно как он себя поведет при длительном использовании

НУ и последнее расскажу из личной практики, у меня есть знакомый, который катался с ELM долго точно больше полгода, привязал его к магнитоле на ANDROID, считывал все показания, было все хорошо.

НО в один день, машина встала буквально колом, перешла в аварийный режим. АКПП не переключалась на высокие передачи и вообще работа была не адекватная, попробовал считать опять же через «ЕЛЭМКУ» проблемы не получилось, но висело куча ошибок.

Вытащили, подключили мою ELM 327, считали ошибки, их была куча по CAN – шине. Сбросили их, машина поехала. Вставили опять старую «ЕЛЭМКУ», ошибки опять появились. В итоге, сканер сдох, причем когда он дохнет, дает кучу ошибок по CAN шине, ладно у нас обошлось легким испугом, а если какой-то глюк и он отправил бы ЭБУ отключить какой-то параметр! Тут нужно думать. Не для постоянного подключения он, просто разовая диагностика.

Сейчас видео версия, смотрим

НА этом я заканчиваю свои материалы, думаю, они были вам полезны. Искренне ваш АВТОБЛОГГЕР

Программа Car Scanner

Данная инструкция предназначена для случая, если вы используете программу Car Scanner для, собственно, сканирования автомобиля. Поэтому советы могут быть применимы только для данного софта.

  1. Вставьте ваш адаптер в разъём и запустите двигатель. Проверьте наличие кнопки на самом сканере. Если она есть, нажмите на неё. Подождите около 20 секунд и проверьте работоспособность ELM327 – на нём должны заморгать индикаторы.
  2. Теперь подключимся к самому сканеру – благо, для адаптера не надо создавать отдельной сети: гаджет самостоятельно её производит. Поэтому мы просто заходим в настройки смартфона и находим сеть. Она может быть подписана следующим образом: «WiFi_OBDII», «OBDII» или «OBD2» – и подключаемся к ней.

  1. Теперь займёмся настройкой программы Car Scanner. Для этого запустим её и откроем настройки (значок шестерёнки в правом углу сверху). Выбираем раздел «Подключение», где в подпункте «Тип подключения» выбираем «Wi-Fi». Проверьте правильность указанных данных в пунктах «IP-адрес адаптера» и «Порт адаптера»: в первом пункте должен стоять по умолчанию 192.168.0.10, а во втором – 35000.

Можно считать, что настройка сканера под программу Car Scanner завершена. Чтобы окончательно подключиться, просто нажмите «Подключить» в главном меню.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
