Томагавк 9010: инструкция по эксплуатации сигнализации Tomahawk

Что делать, если брелок не работает?

Причины, по которым сигнализация не реагирует на нажатия кнопок, а также способы их устранения:

  1. Неправильно установленная батарейка в заднем отсеке. Если нарушена полярность, то ремонт устройства не потребуется — нужно только поменять расположение элемента питания.
  2. Источник питания в коммуникаторе разрядился. При такой проблеме снижается качество передающегося сигнала и команды могут выполняться через раз. Устранение неисправности заключается в замене элемента питания.
  3. Внутренние компоненты пульта окислились или засорились. Корпус коммуникатора на Томагавк 9010 водопроницаемый и негерметичный, поэтому внутрь может попадать влага или пыль. Чтобы устранить проблему, необходимо разобрать пульт и очистить его, используя ватные палочки или салфетки. Если это не помогло, то потребуется прозвонить тестером все контакты и соединения на схеме, все поврежденные элементы должны быть перепаяны.
  4. Если пульт нестабильно работает после падения, то нужно убедиться в целостности его корпуса и внутренних деталей. В результате удара на брелоках Томагавк 9010 чаще всего повреждается кварц. Потребуется разобрать устройство, визуально убедиться в целостности платы и прозвонить контакты коммуникатора мультиметром. Если кварц отсоединился, то его контактные стыки нужно перепаять и приклеить к схеме с использованием термопасты.
  5. Клавиши пульта стали залипать. Если после нажатия на кнопку она не возвращается в исходное положение, то «клик» может расцениваться блоком управления как продолжительный. Проблема заключается в загрязнении клавиш, поэтому их нужно протереть снаружи спиртовым раствором или зубной щеткой. При серьезных загрязнениях корпус разбирается, также нелишним будет прозвонить цепь. Если кнопка повреждена, ее нужно поменять на новую.
  6. Неисправность пульта может быть связана с электромагнитными помехами в зоне, куда попал автомобиль. Это часто происходит рядом с крупными промышленными предприятиями, режимными и военными объектами, трансформаторными подстанциями, аэропортами и т. д.

Подключение без автозапуска

Автоматический запуск нужен, чтобы реализовать автопрогрев двигателя. Будем считать, что владельцу последняя из опций не требуется. Установка и монтаж автосигнализаций, вне зависимости от их бренда, в этом случае упрощается. Сейчас будет рассмотрено, как перед монтажом сигнализации Tomahawk подготовить штатные разъемы. Читайте внимательно.

Штатные модули ВАЗ-2110, подготовка

Корпус «торпедо» скрывает два электрических разъема. В них вам понадобятся 4 провода:


Разъемы под торпедо

В текстовом виде эти цифры приводились раньше. А сейчас заметим, что автосигнализация должна получать сведения о том, открыты ли двери. Поэтому, вам будут нужны еще 4 контакта:


Электрический ответвитель

Силовые шнуры, напротив, желательно будет паять. Так поступают с «зелено-желтым» и «зелено-черным» проводом, идущим от модуля сигнализации Tomahawk к поворотникам.

Установка автосигнализаций – не такое уж сложное занятие. Но нужно знать, где и что в автомобиле находится. Штатные разъемы выглядят так:


2 клеммника, белый и красный

Здесь «синий» и «сине-белый» шнуры подключены к поворотникам, «желтый» – к таходатчику. Четыре «важных» провода, идущих от разъема БСК-модуля, вы найдете сразу. Кстати, к сигнализации Tomahawk их подключают не напрямую, а через блокирующие диоды. Аноды 4-х диодов скручивают, и подключают их к «сине-черному» кабелю.

Любая автосигнализация подключается к концевикам дверей не через обычные диоды, а через диоды Шоттки. Подойдут, например, детали с маркировкой 1N4001 и т.п.

Если говорить о подключении центрального замка, известной является схема, рекомендуемая самим изготовителем автосигнализаций:


Стандартный вариант подключения ЦЗ

Но читая отзывы, можно понять, что на ВАЗ-2110 все выглядит проще. Чтобы управлять ЦЗ, на «белый» либо на «коричневый» провод подается нулевой потенциал:


Модуль управления ЦЗ, ВАЗ-2110

Значит, эти кабели можно подключить к проводам, идущим с 6-контактного разъема Tomahawk tw 9010:


Упрощенный вариант, ЦЗ и сигналка

Реализовав упрощенный вариант, нежелательно будет подавать противоречивые команды: сдвигая «собачку» вниз, нельзя, взяв брелок, нажимать кнопку UNLOCK (открыть).

Как поступить с зажиганием

В комплекте с оборудованием Томагавк поставляется блокирующее реле. Подключают его согласно схеме:


Подключение к замку зажигания

Маркировку шнуров сокета изготовители не приводят. Но кабель, подключаемый со стороны замка, можно определить по срабатыванию реле:


Разъем (сокет) блокирующего реле

К коричневому шнуру подключают «минус 12 Вольт», а плюсовое напряжение по очереди подают на силовые кабели.

Автосигнализация, о которой идет речь, подключается к реле одним кабелем («черно-желтым» из главного разъема). Но установку проводят, когда все соединения уже выполнены.


Клеммник замка зажигания ВАЗ-2110

Здесь к третьему контакту клеммника подходит силовой шнур, который разрывают. А четвертый контакт надо соединить с «желтым» кабелем, к которому автосигнализация подключается через штатный разъем.

Все оборудование Томагавк обладает свойством: если основной блок выйдет из строя, реле все равно проводит ток. Но если его отключить, то есть вынуть из сокета, завести двигатель будет нельзя. Так что, выполняя установку, позаботьтесь о надежном креплении сокета реле. Последнее верно не только для систем бренда Томагавк, но и для другого блокирующего оборудования.

Слаботочные цепи и основной разъем

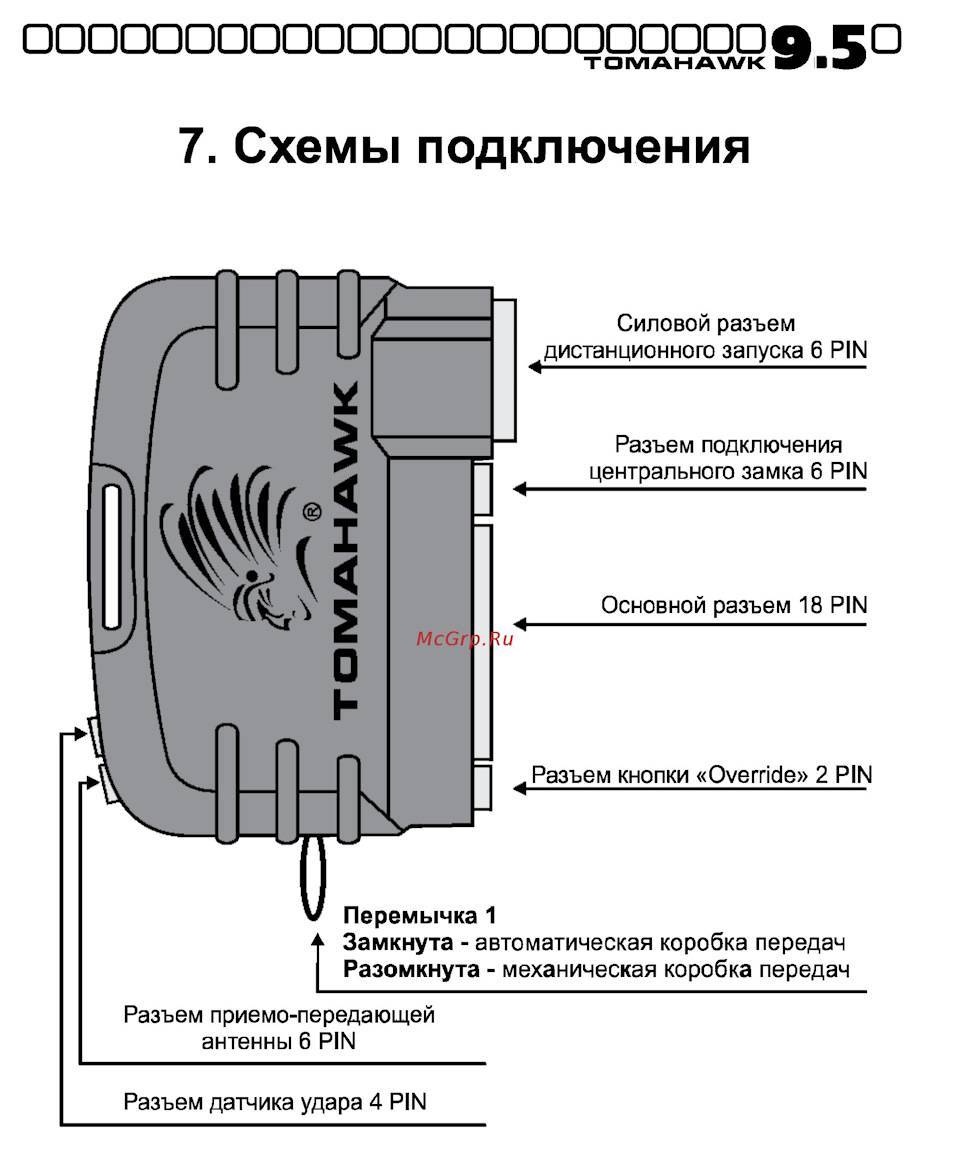

Основной блок охранной системы Томагавк снабжен несколькими разъемами:


Модуль сигналки tw-9010

Как поступить с 6-контактными клеммниками, рассмотрено выше. А чтобы в последствие настроить систему, подключите антенный блок, кнопку Override и светодиод. Теперь поговорим о подключении основного клеммника.

Перемычку, установленную на главном блоке, разрезают затем, чтобы блокировать автозапуск при включенном «ручнике». Если автозапуск не используется, перемычку оставьте. Провода основного разъема подключают так:

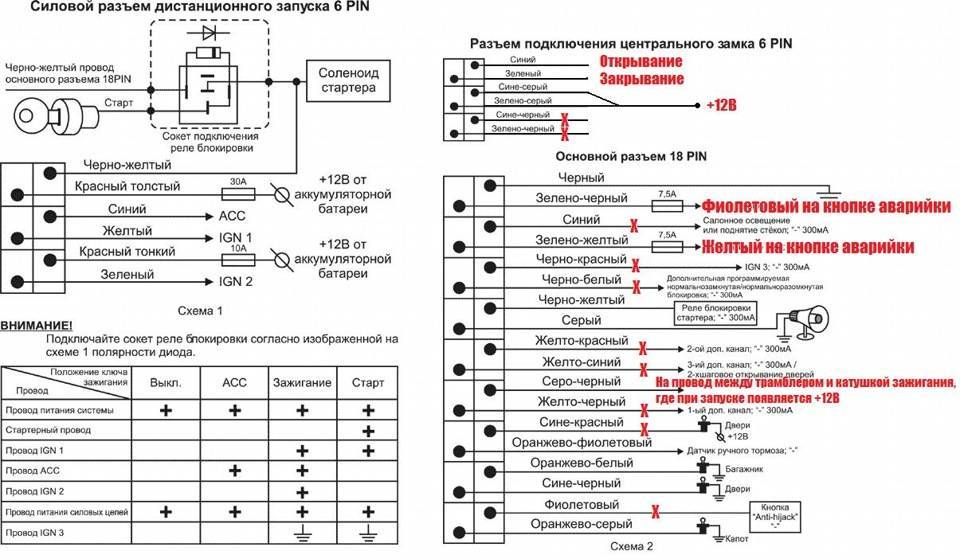

Разъем tw-9010 в ВАЗ-2110

Синими крестиками отмечены факультативные подключения. Например, вы не используете датчик капота, а система Томагавк считает, что он закрыт.

Возможные проблемы и их решение

Для кодировки сигналов управления комплексом Томагавк 9010 используется частотная модуляция. На трансляцию сигналов воздействуют электромагнитные помехи от трансформаторных станций или ретрансляционных установок. При невозможности управления пультом производится аварийное отключение или включение охраны. Инструкция по применению рекомендует повторно прописать коды пультов в память комплекса.

https://www.youtube.com/watch?v=qsgwdwSL4F8

При разрядке элемента питания на экране включается предупредительный значок. После снятия старой батарейки и установки нового источника рекомендуется кратковременно нажимать на клавишу, отмеченную силуэтом автомашины. Процедура позволяет разрядить и зарядить конденсаторы передатчика сигналов.

При появлении «плавающих» дефектов рекомендуется осмотреть блоки и соединительные кабели. При обнаружении разрывов изоляции необходимо заменить участки проводки или защитить металлические проводники изоляционной лентой. При обнаружении поврежденных электронных элементов необходимо заменить детали или установить новый блок. Поскольку выпуск оборудования прекращен, то приобретение новых компонентов затруднительно. В этом случае необходимо установить на автомобиль новый охранный комплекс.

Автоматический запуск двигателя по расписанию

Для включения авто запуска двигателя каждый день в одно и то же время требуется одновременно нажать на брелке кнопки 2 и 4. Действие подтвердится одноразовой сигнализацией сирены и фар, а на пейджере появится иконка часов и проиграет мелодия.

Автомобиль будет автоматически заводиться в это же время каждые сутки, начиная со следующего дня. Отключение функции осуществляется повторным нажатием на кнопки 2 и 4, оно сопровождается двойной сигнализацией сирены и фар.

Для активации других периодов автоматического запуска активируйте функцию и в течение последующих пяти секунд нажмите на:

  • кнопку 1 для запуска каждый час
  • кнопку 2 для запуска каждые 2 часа
  • кнопку 3 для запуска каждые 4 часа
  • кнопку 4 для запуска каждые 12 часов

Опрос состояния системы и открытие багажника

Для удаленного опроса температуры в салоне, состояния охраны нажмите на брелке дистанционного управления кнопку 3. Для открытия замка багажника следует нажать и удерживать эту клавишу. Разблокировка отсека сигнализируется тройным миганием габаритных огней.

Поиск автомобиля

Функция поиска автомобиля вызывает шестикратное срабатывание сирены и мигание парковочных огней. Активируется она одновременным нажатием на кнопки брелка 3 и 4.

Срабатывание датчиков тревоги

Если сработает тревога слабый удар, произойдет шестикратное мигание габаритов и тройной сигнал сирены, на брелок отправится сигнал тревоги, который отобразится визуально и сыграет мелодия.

Во всех других случаях включится режим тревоги: на 25 секунд при срабатывании датчика удара, на 30 секунд при срабатывании других зон.

Отключение тревожного сигнала выполняется нажатием на кнопку 1 брелка дистанционного управления.

Состояние «Anti-hijack»

Для блокирования стартера двигателя и включения режима тревоги продолжительностью 30 секунд следует пользоваться режимом «Anti-hijack», который активируется одновременным нажатием на клавиши 1 и 3 пульта дистанционного управления, а отключается нажатием на кнопку 1.

Состояние «Valet»

Для блокирования всех систем кроме центрального замка автомобиля используется режим «Valet», который активируется одновременным нажатием и удержанием клавиш пульта ДУ 2,3,4. Для отключения используется та же комбинация кнопок.

Руководство по применению

Чтобы установить батарейку в новый брелок необходимо сделать так:

  1. Открывается задняя крышка коммуникатора.
  2. Из устройства извлекается элемент питания.
  3. Нажимается третья кнопка с изображением открытого багажного отсека.
  4. Выполняется установка нового источника питания.
  5. Задняя крышка устройства закрывается. Кнопка 3 на коммуникаторе нажимается один раз.

Запуск и отключение режима охраны

Используемые кнопкиВыполняемые опцииОписание
КратковременноАктивация функции защитыАварийная сигнализация сработает один раз, также активируется сирена и заблокируются все дверные замки. На экране коммуникатора должны появиться значки

Если одна из защитных зон не включилась и автомобиль не удалось поставить на охрану, сирена подаст тройной сигнал.

КратковременноВыключение функцииДважды моргнут внешние световые приборы, сирена подаст двойной звуковой сигнал. На дисплее брелока отобразится значок

Если не удалось подключить бесшумный режим охраны, сирена не сработает.

Запуск режима охраны без звука

Используемые кнопкиВыполняемые опцииОписание
КратковременноВключение беззвучного режима охраныПри успешной активации аварийная сигнализация моргнет один раз, а на экране пульта отобразятся значки

Должна включиться световая сигнализация, пульт сработает звуковым импульсом.

Режим иммобилайзера

Активация осуществляется в автоматическом режиме через тридцать секунд после отключения системы зажигания. Чтобы отключить иммобилайзер, нужно один раз нажать на первую кнопку либо отключить зажигание и «кликнуть» на сервисную клавишу.

Дистанционное включение и отключение двигателя

Используемые кнопкиВыполняемые опцииОписание
Запуск удаленного старта мотораАварийная световая сигнализация должна подать тройной сигнал, а сирена системы сработает трижды. На дисплее коммуникатора отобразится значок а также индикаторы

Они означают:

  • SE — произошла попытка пуска силового агрегата;
  • SP — двигатель не удалось завести по какой-либо причине.
Увеличение время действия двигателяПосле старта мотор должен проработать несколько минут в соответствии с запрограммированным временем. При каждом нажатии клавиш время работы двигателя увеличивается на пять минут (20 мин — максимум).
Отключение мотораВнешние световые приборы должны моргнуть два раза, дважды сработает сирена. С экрана пульта пропадет индикатор

Турботаймер

Чтобы запрограммировать и настроить турботаймер, производятся следующие действия:

  1. Осуществляется вход в меню настроек и программирования.
  2. Кнопка сервисного режима обслуживания нажимается 16 раз (поскольку это номер функции Турботаймер по таблице программирования).
  3. При нажатии на первую кнопку опция отключается, на вторую — время работы составит 1 минуту, на 3 — две, на 4 — 3.

Прогрев двигателя по заданной температуре в салоне

Используемые кнопкиВыполняемые опцииОписание
Одновременно нажать и удерживатьВключениеВнешние световые приборы моргнут один раз, сигнал подаст сирена. На экране коммуникатора появится значок , а также заданное значение температуры для прогрева.
ОдновременноДеактивация опцииАварийная сигнализация сработает дважды, сирена подаст двойной звуковой сигнал. Иконка исчезнет.

Важно знать

Автоматический запуск двигателя по температуре возможен не более шести раз за два часа.

Видео: настройка автозапуска двигателя по температуре

Канал «Olzhas Anuarbek» снял видеоролик, в котором показан процесс настройки дистанционного пуска мотора по показаниям температуры воздуха в соответствии с инструкцией брелока Томагавк 9010.

Ежедневный автозапуск

Используемые кнопкиВыполняемые опцииОписание
ОдновременноВключение функцииПри успешном включении аварийная сигнализация моргнет один раз, а на экране пульта появится значокПосле включения опции, начиная со следующего дня, сигнализация будет запускать мотор ежедневно в то время, когда функция была активирована.
ОдновременноДеактивацияВнешние световые устройства мигнут дважды, а с экрана пульта исчезнет значокТакже устройство должно воспроизвести мелодичный сигнал.
Используемые кнопкиВыполняемые опцииОписание
Активация функцииВнешние осветительные устройства подадут три световых сигнала. На коммуникатор должна отправиться информация о температуре в салоне авто, состоянии охраны и т. д.

Сигналка Томагавк-9010 и ВАЗ-2110

В сравнении с «бюджетными» охранными системами, оборудование бренда Томагавк зарекомендовало себя неплохо. Сейчас, в 2015 году, многие системы Tomahawk Car Alarm сняты с производства. До сих пор выпускаются сигналки следующих семейств: Z, X, S, TZ 7010 и некоторые другие. В продаже, тем не менее, можно найти сигнализацию Tomahawk tw 9010 или tz 9030. Вторая из них – более современная, все функции в ней программируются, и как раз поэтому предпочтение лучше отдать более простой модели. По крайней мере, на сигналке Tomahawk tw 9010 нельзя «случайно» перепрограммировать назначение клеммы «ACC», подключаемой к силовой проводке.

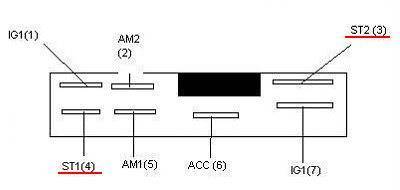

Обозначения проводов замка зажигания

Посмотрите на схему, отображенную на рисунке.


Клеммник с двумя стартерными контактами

Вышесказанное не означает, что оба шнура можно соединить вместе и подключать их, используя рассмотренные здесь схемы. В схемах указан один провод (ST1), составляющий цепь питания стартера. Данный вариант подходит:

  • Для всех без исключения отечественных авто;
  • Для новых иномарок;
  • Для иномарок до 90-91 года выпуска.

Такой вот парадокс – шнур «ST2» не предусмотрен в новых, а также в самых старых моделях.

Схема для TZ-9030

Здесь рассматривается, как подключить основной блок Tomahawk TZ-9030 к замку зажигания, чтобы пользоваться автозапуском. Конечно, после выполнения монтажа нужно произвести программирование, о чем рассказывается дальше. Если требуется использование обходчика, подключайте его к клемме главного разъема сигнализации (черно-красный шнур). Силовой разъем, в свою очередь, имеет следующую распайку.


Инструкция к оборудованию TZ-9030

Если говорить о модели Tomahawk TW-9010, там назначение вывода IGN3 будет другим, отличным от рассматриваемого здесь.

В «главе 1» перечислялись обозначения: IGN1, IGN2, ACC, стартерный провод (ST). Тут добавился шнур «IGN3», но он заменяет собой провод ACC. «Синий» шнур, выходящий из клеммника сигнализации, нужно соединить с контактом ACC, иначе автозапуск работать не будет. В то же время, если внести изменения в настройки, вывод IGN3 можно подключать к контакту ST2. Правда, не ясно, чем тогда «эмулировать» провод ACC.

«T-образное» соединение используют, когда подключаются ко всем проводам, кроме стартерного. А шнур «ST» требуется разрезать, чтобы соединить получившиеся концы с черно-желтыми проводами. Тот кабель, который идет к сигнализации от замка, является сигнальным (тонким).

Схема для TW-9010

Нестандартный способ коммутации стартерного тока характерен для сигнализации следующей модели: Tomahawk TW-9010. С 6-контактного силового клеммника напряжение здесь подается тогда, когда выполняется автозапуск. В остальное время стартерный провод проводит ток, даже если автосигнализация не работает или работает неправильно. В разрыв штатной проводки здесь включено блокирующее реле. Можно ли его убрать из схемы – неизвестно. Лучше, таким образом, придерживаться рекомендованного варианта.


Токовая петля в отсутствии блокировки

Отметим, что сигналки Tomahawk TW-9010 и TZ-9030 могут управлять обходчиком иммобилайзера. «Минусовой» шнур обходчика соединяют с черно-красным кабелем (рисунок в начале главы). Последний предназначен затем, чтобы подключать его к контакту «IGN3», но в большинстве авто эта опция не используется.

Потенциал «массы» на черно-красном шнуре появляется до запуска стартера, что для работы обходчика как раз и требуется. А вообще, все выглядит странно: в сигналках с автозапуском чаще предусматривают отдельный выход, предназначенный только для подключения обходчика.

Работа с зажиганием

Блокирующее реле идёт в комплекте с оборудованием  Томагавк 9010, которое выпускает фирма Томагавк. Его так же подключают только согласно определённым схемам, последние подробно описывает и официальная инструкция.

Изготовители Томагавк при этом не приводят маркировку, которая связана со шнурами сокета. Но по срабатыванию реле легко определить кабель, подключаемый со стороны замка. Минус 12 Вольт – провод, который надо подключить к шнуру коричневого цвета. На силовые кабели по очереди будут падать напряжения плюсового типа. Другая схема невозможна.

К реле автосигнализацию Томагавк  можно подключить всего с помощью одного кабеля. Но установка проводится только после выполнения всех соединений в системе. Силовой шнур обычно подходит к третьему контакту клеммника. С жёлтым кабелем соединяют четвёртый контакт.

Лада 2115 2001, 78 л. с. — электроника

Промежуток времени между 2 и 4-м шагами не должен превышать тридцать секунд. Этот режим также может быть активирован с помощью кнопки «Anti-hijack».
В этом случае вам придется обратиться к электрику или к человеку, который устанавливал систему.
Работа с зажиганием Если используется реле блокировки системы зажигания, то при подключении нужно использовать электросхему: Схема запуска двигателя с использованием блокирующего реле Слаботочные цепи и основной разъем Прокладка слаботочных электролиний противоугонной системы Томагавк производится так: В автомобиле отключается питание, для этого надо обесточить аккумулятор. Для отключения этого режима нажмите кнопку.
Для этого необходимо легкими ударами постукивать по кузову транспортного средства.
Блок управления охранной системой расположите в салоне автомобиля.
Для отключения опции повторите те же действия.
Функция ежедневного запуска мотора.
Как подключить сигнализацию

Настройка чувствительности

Штатный датчик удара представляет собой обособленный блок, подключаемый к главному узлу. Двухуровневая система крепится внутри машины на саморезы или клей.

Важно! От надёжности монтажа зависит точность срабатывания сенсора. Калибровка прибора выполняется во избежание ложных срабатываний охраны

Некоторые пользователи «накручивают» регуляторы так, что сигнализация начинает «верещать» даже при посадке голубя на крышу авто

Калибровка прибора выполняется во избежание ложных срабатываний охраны. Некоторые пользователи «накручивают» регуляторы так, что сигнализация начинает «верещать» даже при посадке голубя на крышу авто.

Настроить чувствительность системы не составит труда. Для этого потребуется выполнить простую последовательность действий.

  1. Прикрепить блок на корпусную панель.
  2. Полностью загрубить сенсор – вращается регулятор против часовой стрелки до упора (-).
  3. Плавно закрутить винты (+), параллельно постукивая по наружной части машины в разных местах.
  4. При достижении необходимого результата калибровку требуется немедленно прекратить.

Сигнализация Томагавк

Компания предлагает своему потребителю широкий ассортимент продукции: от простых односторонних автосигнализаций до самых современных “навороченных” моделей с огромным количеством опций. Ценовая политика компания позволяет ей выдерживать жесткую конкуренцию на рынке, что делает ее одной из самых распространенных сегодня автосигнализаций.

Обзор моделей

В настоящее время компания может предложить своему потребителю такие виды охранных систем:

  • с односторонней связью – используются только для постановки и снятия с охраны автомобиля, как правило их выбирают владельцы бюджетных машин из-за невысокой стоимости (цены на них начинаются от 1800 рублей), сегодня они представлены моделями томагавк CL-550 и CL-700.
  • с двусторонней – такие сигнализации более совершенны, они могут передавать владельцу информацию об охраняемом объекте на расстоянии. При возникновении внештатной ситуации система оповестит вас звуковым сигналом, а на дисплее брелока отразиться причина срабатывания и данные о состоянии машины (популярные модели tz 7010, Z3). Двусторонняя автосигнализация обойдется покупателю в сумму от 2300 рублей (за модель Tomahawk Z1).
  • сигнализации с автозапуском – именно они пользуются самым большим спросом среди автовладельцев. Функция дистанционного запуска двигателя позволяет завести машину на расстоянии, не выходя из дома, что неоценимо в холодное и в жаркое времена года. Радиус действия сигнализаций составляет 1300 метров, частота 868 MHz и 434 MHz. Такие современные модели охранного комплекса самые продаваемые, цены на них начинаются от 5000 рублей (наиболее популярными моделями стали tomahawk X5, Z5, 9010, 9020 и 9030).

Основные функции

Все современных охранные системы обладают большим количеством различных функций, основные из них:

  • антиграббер и антисканер – предотвращают перехват кода брелока сигнализации устройствами угонщиков;
  • охранные датчики дверей, капота и багажника;
  • программируемая пользователем блокировка двигателя;
  • дистанционный запуск двигателя;
  • иммобилайзер – блокирует двери и предотвращает угон, если взломщик уже проник в автомобиль;
  • установка персонального PIN-кода;
  • постановка-снятие с охраны в автоматическом и аварийном режимах;
  • взятие на охрану объекта с работающим мотором;
  • датчик удара двухуровневый;
  • температурный датчик салона и двигателя;
  • система защиты от ложных срабатываний;
  • запись информации о системе в память;
  • режимы паника позволяющий вовремя отпугнуть хулиганов;
  • сервисный режим валет;
  • отображение заряда аккумулятора;
  • поиск автомобиля на большой стоянке;
  • открывание багажника с брелока.
  • Инструкции по эксплуатации

Описание сигнализации

На сегодня выпуск автомобильных сигналок Томагавк 9010 завершен. Но эту модель еще можно встретить в продаже в магазинах, где она есть в наличии.

Основные возможности

Эта автосигнализация предоставляет потребителю такие возможности:

  • активация беззвучной охраны;
  • надежная защита дверных замков, а также багажного отсека и капота от вскрытия;
  • программирование пуска силового агрегата по температуре автоматически;
  • возможность использования опции автозапуска на автомобилях с МКПП либо АКПП;
  • турботаймер, предназначенный для охлаждения системы наддува двигателя;
  • возможность монтажа автосигнализации на машины с любым типом силового агрегата, в том числе с турбокомпрессором;
  • замер уровня температуры в салоне авто;
  • опция самостоятельной диагностики всех зон защиты с обходом неисправной и предупреждением автовладельца об этом;
  • наличие двухзонного сенсорного датчика, определяющего активность и воздействие на кузов машины;
  • опция отключения сенсорного контроллера на расстоянии;
  • функция вычисления ложных срабатываний;
  • наличие трех каналов связи для подключения дополнительного оборудования;
  • функция «Паника», обеспечивающая активацию тревожных сигналов и оптических устройств для отпугивания возможных преступников;
  • режим «Антиограбления», позволяющий заблокировать работу силового агрегата при разбойном нападении на машину;
  • возможность настройки основных параметров, а также включения и отключения сигнализации с использованием сервисной кнопки Оверрайд;
  • опция вызова автовладельца к транспортному средству;
  • функция поиска автомобиля на стоянке;
  • наличие дополнительных опций на брелке — будильник, таймер, текущее время;
  • выключение автосигнализации и разблокировка дверных замков в два этапа;
  • наличие встроенного реле для управления системой закрытия дверных замков, установленного в микропроцессорном модуле;
  • главный пульт оборудуется пятью клавишами управления, подсветкой дисплея, а также системой предупреждения зуммером либо посредством вибрации;
  • защита канала управления от сканирования и перехвата передающихся данных;
  • возможность использования дополнительных коммуникаторов, в общей сложности в память блока управления можно прописать до четырех пультов.

Канал «AutoAzart» вкратце рассказал об основных возможностях и функциях систем Томагавк 9010.

Преимущества и недостатки

По отзывам, помимо стоимости и наличия двусторонней связи, для данной сигнализации характерны следующие достоинства:

  1. Высокое качество сборки составляющих элементов. Все устройства — брелок, микропроцессорный модуль, антенна и другие выполнены в прочном корпусе. Это позволяет предотвратить выход из строя прибора при механическом повреждении.
  2. Коммуникатор для управления мало весит.
  3. Несколько режимов для настройки опции дистанционного запуска двигателя.

Минусы:

  1. В городских условиях диапазон функционирования коммуникатора составляет 150 метров. Хотя производителем этот параметр заявлен на 1200 м.
  2. Некоторые пользователи отмечают такой недостаток, как мелкие иконки и индикаторы на дисплее брелка. Потребуется время, чтобы привыкнуть к ним.
  3. Кодировка, использующаяся производителем для защиты передающихся сигналов, по факту является неэффективной. Угонщики могут использовать специальные средства в виде сканера для перехвата импульсов и команд. Это позволит взломать противоугонную систему.
  4. Высокая чувствительность сенсорного контроллера. При некорректной настройке это приведет к ложным срабатываниям автосигнализации.
  5. Во время выпуска этих моделей противоугонных систем встречались бракованные сигнализации.
  6. У жителей северных регионов могут возникнуть сложности с управлением сигнализацией, поскольку она иногда работает со сбоями в условиях пониженных температур.
  7. При сильных помехах происходит разрыв связи с коммуникатором. Со временем кнопки на брелках необходимо нажимать сильнее и по несколько раз.
  8. Возможно произвольно отключение и активация различных функций, что свидетельствует о проблемах в работе микропроцессорного модуля.

Пользователь Олег Баранов показал на практике, как функционирует установленная сигнализация Томагавк 9010.

Как отключить автосигнализацию Томагавк 9010 без брелка

Отсутствие брелка сигналки или его неработоспособность запрещают доступ к авто. Отключить сигнализацию Tomahawk 9010 без брелка можно вручную. В таком случае система будет деактивирована в аварийном режиме. Для этого предусмотрены несколько способов. Один из них — аварийный, заключается в совершении небольшого количества последовательных, четко прописанных в инструкции шагов и действий.

Если же аварийное отключение и перезагрузка устройства не помогла, то решение этой неполадки нужно будет искать в полном обесточивании системы. Это самый крайний вариант, и неаккуратное и непоследовательное вмешательство в электросети автомобильной сигнализации может спровоцировать проблему в дальнейшей эксплуатации. Поэтому обратитесь к профессионалу или же четко следуйте руководству по эксплуатации.

Как отключить автосигнализацию своими руками, рассказывается на видео от пользователя Яков Топорков.

Аварийное отключение сигнализации

Отключение сигнализации Tomahawk 9010, 9020, 9030 в аварийном режиме имеет некоторые различия.

Tomahawk 9010

Порядок действий при отключении:

  1. Сядьте в автомобиль и закройте все двери.
  2. Включите зажигание, но не запускайте мотор автомобиля.
  3. Нажмите кнопку Override 4 раза. При этом произойдет перезагрузка системы сигнализации.
  4. Выключите зажигание. Система охраны автомобиля подаст световой сигнал фарами два раза и дважды сработает сирена, что подтвердит успешное проведение операции.

Tomahawk 9020

Аварийное снятие с охраны данной системы происходит по аналогии с предыдущей версией, но с небольшим изменением:

  1. Откройте дверь и включите зажигание.
  2. Нажмите Override З раза.
  3. Выключите зажигание. Сирена издаст 2 звуковых сигнала, габаритные огни вспыхнут 2 раза.
  4. Режим охраны будет отключен немедленно.

Tomahawk 9030

При аварийном отключении сигнализации в этой системе нужно:

  1. Открыть дверь и включить зажигание, не запуская мотор авто.
  2. Нажать сервисную кнопку Override три раза.
  3. Выключите зажигание, в течение 20 секунд система охраны автомобиля издаст светошумовые сигналы. Дважды активируется сирена и дважды зажгутся габаритные огни, чем подтвердят успех операции.

Как СНЯТЬ с охраны сигнализацию Томагавк кнопкой Valet, рассказано на ролике канала AVTOservis Nikitin.

Снятие автомобиля с режима охраны с помощью PIN-кода

Если запрограммирован специальный PIN-код для аварийного отключения сигнализации, то снятие с охраны будет производиться именно в соответствии с кодом.

Данный пароль позволяет владельцу автомобиля аварийно снять его с охраны, а также отключить систему блокировки автомобиля при активированной опции Anti-Hijack на втором и третьем уровне защиты.

Если у вас установлен пин-код, то на дисплее брелка будет отображаться в перманентном формате надпись «PIN CODE». Сам пароль состоит из двух цифр — X и Y. Заводская система персональной идентификации предусматривает кодировку 1-1.

Для того чтобы отключить сигнализацию с помощью кода, необходимо четко следовать инструкциям и выполнять следующие действия:

  1. Откройте дверь и включите зажигание.
  2. Нажмите сервисную клавишу Valet такое количество раз, которое установлено при программировании. Это число должно соответствовать цифре X.
  3. Выключите зажигание.
  4. Включите зажигание повторно.
  5. Нажмите сервисную кнопку Valet количество раз, которое соответствует цифре «Y»
  6. Выключите зажигание.
  7. Если PIN-код введен верно, то система подаст светошумовой сигнал и подтвердит снятие автомобиля с охраны.

Обратите внимание, что если вы ввели PIN-код неверно на каком-либо этапе, то придется его вводить повторно

Обесточивание системы сигнализации

Если же ни один из методов не помог перезагрузить сигнализацию Tomahawk и не решил проблему отключения, то придется обратиться к крайнему способу — обесточиванию системы.

Метод может сработать в более старых версиях системы охраны автомобиля. Новые системные и технические решения не позволяют при обесточивании системы проникнуть в машину. Кроме того, автосигнализации крепятся без доступа к их электроцепям извне.

Четко прописанных шагов по обесточиванию системы сигнализации в руководстве не предусмотрено. Некоторые пользователи пытаются найти реле и предохранитель, которые питают систему подачи электроэнергии, и отключить их. Но эту операцию лучше проводить специалисту или сервисному центру.

Проблемы при автозапуске

Возможные причины, которые могут повлиять на работу автозапуска:

  1. Концевой переключатель, установленный на капоте, замыкает на «массу». Необходимо проверить целостность устройства и выполнить его замену при необходимости. Если триггер вышел из строя, то его шток может «залипать» в опущенном положении. Также потребуется проверить провода и убедиться в их целостности, если электроцепи повреждены, то они меняются. Причина может заключаться в окислении контакта на датчике, для устранения проблемы проводники очищаются.
  2. В проводниках, подключенных к замку зажигания, отсутствует выход. Необходимо выполнить переподключение кабелей в соответствии со схемой установки и соединения.
  3. Возник «конфликт» в работе штатного блокиратора двигателя и иммобилайзера сигнализации. Если на авто используется бесключевая система охраны, то для устранения неисправности можно оставить ключ в салоне машины. Однако это наименее безопасный вариант, который может повлечь за собой угон транспортного средства. Для того чтобы устранить неисправность, необходимо выполнить монтаж обходчика иммобилайзера.
  4. На замок зажигания не подается питание, вышел из строя один из предохранителей. Каждый элемент подлежит диагностике и замене в случае поломки или перегорания. Необходимо использовать только предохранители соответствующего номинала.
  5. Неисправен замок зажигания или стартерный механизм. При такой проблеме требуется диагностика всех контактов электроцепей, подключенных к данным устройствам. В замке зажигания могла износиться контактная площадка с личинкой, этот элемент подлежит замене.
  6. Поломка температурного контроллера, отвечающего за пуск мотора. Контакты на датчике могли окислиться, что стало причиной его неработоспособности. Требуется детальная проверка проводников с заменой поврежденных электроцепей. Рекомендуется дополнительно обмотать кабеля изолентой, чтобы не допустить их быстрого износа и повреждения. Вышедший из строя датчик ремонту не подлежит, его придется менять.
  7. Неправильная установка противоугонного комплекса. Ошибки, допущенные при монтаже и подключении, приведут к утечкам тока, что в итоге станет причиной разряда аккумуляторной батареи. Потребуется заряд устройства, чтобы устранить неисправность. Необходимо убедиться в том, что провода от сигнализации не перетираются и не износились.
  8. Неисправность монтажного блока с предохранителями. Сами элементы могут быть в рабочем состоянии, но в результате воздействия высокой нагрузки могла перегореть контактная дорожка. Для устранения неисправности потребуется разбор модуля и замена рабочих площадок.
  9. Выход из строя или некорректная работа микропроцессорного модуля. Неисправности программного характера вычислить без специального оборудования и знаний практически невозможно. Чтобы определить причину, необходимо обратиться к специалистам. Блок управления может не срабатывать в результате окисления или засорения контактов на основном разъеме. Для устранения проблемы потребуется очистка колодки.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
