Центральный замок в машине: как работает и установка ЦЗ

Установка системы

Чаще всего, выбор падает на стандартный универсальный комплект, который включает:

Система подороже снабжена пультом ДУ.

Чтобы установить комплект системы необходимы:

  • Система центрального замка.
  • Медный двужильный провод (4 метра).
  • Отвертки (крестовая и плоская).
  • Гаечные ключи.
  • Клещи.
  • Плоскогубцы.
  • Дрель + свёрла.
  • Отсоединить клеммы от аккумулятора.
  • Снять с дверей обшивку (снять ручку, и по углам винты).
  • Выкрутить пластмассовый дверной винт.
  • Винты рулевого колеса.
  • Найти место для установки системы (рекомендуется – нижний левый угол).
  • Сделать дрелью в каждой двери отверстия для активаторов.
  • Установка активаторов замка, закрепить саморезами.
  • Установка активатора к тяге, совмещая центр хода исполнительного устройства и замка.
  • Установка фиксаторов на ручные тяги.
  • Проверить проводку.
  • Протянуть от активаторов провода к отверстиям (провести между кузовом и дверью при помощи прорезиненной трубки).
  • Снять панель приборную.
  • Заменить провода стеклоподъемника и подключить их к приводу.
  • Подключить приводы активаторов.
  • Провода изолировать и поместить внутрь двери.
  • Провести провода в панель
  • Провести провода в бардачок.
  • Установка трубки проходной.
  • В разъем устанавливается предохранитель и подключается в блок питания и всё устройство размещают под торпеду.
  • Подключить провод центрального замка к машине (минус-корпус, плюс-предохранитель).
  • Проверить, работает ли система.
  • Собрать обшивку.

Провода желательно размещать в трубку прорезиненную.

Первый этап

Демонтаж дверных панелей.

Для начала нужно снять обивку двери и пылезащитные шторы с каждой двери. Перед этим следует отсоединить клеммы от аккумулятора для собственной безопасности.

Демонтировать дверные панели довольно простая задача — отвинтите 4 винта под полкой. Теперь вам нужно удалить рукоятку. Дальше можно аккуратно удалить обивку. Вспомните о трёх защёлках, расположенных на краю замка. У двери есть пластмассовый винт, который необходимо открутить. Затем выверните винты, расположенные в обивку под рулевым колесом (первый слева, а другой на правой стороне).

Выбираем место для установки.

Чтобы выбрать подходящее место, где находится центральный замок для установки, нужно брать во внимание расположение внутренностей стеклоподъёмников. Не исключено, что понадобится изготовить отдельный кронштейн для крепления

Опытные мастера подсказывают, что левый нижний угол — это самое лучшее место для установки, ведь при опускании стекла последнее не будет задевать замок и мешать его работе.

Установка активатора.

Активаторы замка устанавливаются отдельно на каждую дверь. Для этого необходимо просверлить дополнительные отверстия и закрепить их саморезами. Аналогично проделываем установку для каждой двери.

Закрепление активатора к тяге замка.

Из установочного комплекта зажимами нужно закрепить каждый активатор к двери. Очень часто центральный замок имеет большое усилие, который должен приложить активатор для открытия двери. Поскольку ход тяги исполнительного устройства больше, чем тяги замка, нужно совместить центр хода обеих тяг.

Дальше от активаторов устанавливаем фиксаторы на тяги ручного блока замка. Такую работу нужно выполнить с каждой отдельной дверью автомобиля. Во время подключения исполнительных устройств нужно проверять проводку на проводимость тока.

Если отверстие в тяге ЦЗ больше чем нужно, можно воспользоваться пластиковой втулкой, которая уменьшит его размер до необходимой величины.

Протягивание проводов.

Четыре провода, которые идут от каждого активатора (два к нему, и два на кузов автомобиля), можно прикрепить с помощью пластиковых хомутов. Такая работа выполняется индивидуально для каждого отдельного транспортного средства. Можно использовать существующие отверстия либо же просверлить свои. Не рекомендуется прокладывать провода в нижней части двери, где чаще всего скапливается влага.

В проблемной зоне прокладки — проём между кузовом и дверью автомобиля — лучше использовать проходную резиновую трубку, которая защитит проводку от изломов и перетирания.

На видео — установка ЦЗ на автомобиль:

Ремонт электрического ЦЗ

Соленоиды ЦЗ со временем плохо переносят пониженные температуры из-за высокой влажности, особенно весной и осенью. Сначала они начинают подклинивать, а потом дверь уже не закрывается и не открывается. Соленоиды можно почистить и смазать, но лучше заменить приводами с моторчиком.

Активаторы могут не срабатывать или срабатывать частично на одной из нескольких дверей по следующим причинам:

  1. Повреждения в цепи или некачественные контакты в электрической проводке.
  2. Неисправно реле.
  3. Если управление осуществляется с платы, то возможно, что причина в ее неисправности.
  4. Плохой контакт на клеммах устройств или повреждения в электросхеме привода.
  5. Износ комплектующих активатора.
  6. Перегорела обмотка.

Ремонт центрального замка автомобиля следует начинать с проверки неработающих активаторов: поступает ли на них напряжение. Если активирована функция закрытия дверей, должно поступать напряжение на один провод. Если поступает сигнал на открывание, с 1-го провода напряжение уходит и появляется на 2-м. Исходя из полученных результатов, выполняются дальнейшие действия: проверяют либо активатор и ремонтируют его в случае неисправности, либо проверяют всю цепь, исправляя поврежденные участки. Обрыв проводов чаще всего встречается в гофре.

» Не работает центральный замок – решаем проблему

Проблема с центральным замком может встречаться как в зимнее время, когда холодно, так и в летнее когда сыро и льют дожди

Вы припарковались, нажимаете на кнопку пульта управления, а в ответ — тишина. Двери не замыкаются. Знакомая ситуация?

Не надо торопиться на СТО или покупать запчасти. Сначала надо разобраться что конкретно не работает в центральном замке.

Центральные замки бывают:

  • электрические центральные замки,
  • вакуумные центральные замки.

В вакуумных центральных замках дополнительно ставится компрессор и плата управления.

Для начала определите как не работает замок. Только с пульта или от ключа в двери водителя. Если с ключа все двери закрываются и открываются, то причина может в электрической цепи сигнализации. Проверьте состояние батарейки в пульте.

Когда характерные щелчки не слышны и при ручном управлении, в первую очередь проверяем предохранители. Их может быть и не один.

Если при замене предохранителя он сгорает, значит надо искать короткое замыкание. Проверяем нет ли обрывов и оголенных проводов.

В некоторых центральных замках встроены концевики закрытой двери и в случае выхода его из строя он может постоянно подавать сигнал о том, что дверь открыта и ее нет необходимости блокировать.

Принципиальное отличие основных видов ЦЗ

Принципиально устройства автоматического отпирания/запирания замков дверей можно разделить на 2 вида:

  • ЦЗ с электроприводом. В дверях устанавливаются электрические активаторы. Каждый механизм может иметь индивидуальный блок управления либо управляется единым блоком (именно такая схема применяется на бюджетных авто);
  • пневматический ЦЗ. Тяга активатора перемещается за счет изменения давления воздуха внутри магистрали. На данный момент система устарела и не используется, в прошлом такие системы устанавливали Mercedes, BMW, VW, Audi. Восстанавливать такую систему либо устанавливать своими руками экономически нецелесообразно. Гораздо проще установить электрические активаторы, подключив все к блоку с функцией дистанционного управления.

Рассматривать будем центральный замок с электроприводами. Устройства такого типа делятся на 2 вида:

  • с управлением плюсовым потенциалом;
  • с управлением минусовым потенциалом.

Что такое управляющий сигнал и зачем он нужен, вам станет понятно, когда мы рассмотрим принцип работы простейшего ЦЗ. В качестве примера возьмем наиболее распространенную на бюджетных авто схему с управлением по минусу. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F.

Как работает простейший ЦЗ

Сразу можно увидеть, что в водительской двери установлен 5-проводной активатор. Некоторые производители авто, желая сэкономить, не устанавливают управляющий сервопривод в водительскую дверь, а только кнопку.

Первое знакомство

Сразу скажу, что ЦЗ — это целый модуль, который включает в свой состав предохранитель, провода, моторчик, в некоторых случаях вакуумный насос (пневмосистемы ЦЗ), электрический привод и многое другое.

Основная задача — обезопасить автомобиль от несанкционированных проникновений. То есть подключение сигнализации одинаково эффективна и полезна, как установка центрального замка. На автомобилях Опель, Шевроле, Ауди или Форд, к примеру, ЦЗ может стоять уже с завода. Многие устанавливают себе сами замки на ВАЗ 2110, 2114, Приора или Калина.

То есть отсутствие на машине с завода ЦЗ не говорит о том, что его у вас быть не может. Нужно лишь точно знать, как снять обшивку, разобрать двери и подвески к каждому замку управляющее устройство. Сразу скажу, что штатный комплект центрального замка предусмотрен для многих авто, где их завод не поставил. Так что с установкой проблем не возникает. Но монтаж доверяйте только профессионалам.

ЦЗ работает на четыре двери, если автомобиль четырехдверный. Плюс может стоять отдельный замок на багажник. Центральным замком или ЦЗ называют весь комплекс защитных автокомпонентов, необходимых для блокировки машины.

Так что это такое в автомобиле? Это специальное устройство, с помощью которого одновременно закрываются и открываются сразу все автомобильные двери вашего транспорта. Делается это с помощью соответствующего ключа или используется брелок. В зависимости от модификации и типа ЦЗ, он может выступать как доводчик стекол, открывать или же закрывать автомобильный топливный бак и выполнять ряд других задач.

Как он работает

Управление осуществляется ключом или брелком. При нажатии кнопки или обычном повороте ключа, все двери одновременно закрываются или разблокируются.

При данном действии в замке активируется переключатель, отвечающий за блокировку. Выходящий импульс от него идет на блок управления, чтобы задействовать все исполнительные механизмы. За счет этого машина блокируется и разблокируется за мгновения.

Если водителю удобнее, тогда он может управлять ЦЗ с помощью брелка или кнопки на ключе. Кнопка передает бесконтактным способом импульс на блок управления, а дальше уже по представленной ранее схеме активируются исполнительные механизмы.

Важным аспектом является тот факт, что при ДТП ЦЗ автоматически деактивирует блокировку. Это позволяет не застрять внутри пострадавшего автомобиля.

Функции и параметры

Я думаю, главную мысль вы уловили. Есть поставить ЦЗ на машину, не придется поочередно закрывать все двери и багажник. Достаточно одного нажатия кнопки.

Важной функцией ЦЗ является его универсальность. Такой замок состоит из:. Работает универсал от ключа и позволяет совмещать работу с любой сигнализацией

Работает универсал от ключа и позволяет совмещать работу с любой сигнализацией.

В комплект ЦЗ обычно входит брелок, позволяющий дистанционно осуществлять управление. Большинство замков рассчитаны на дистанционную работу в пределах 10 метров от автомобиля. Для повышения собственного комфорта лучше сразу установить ЦЗ на двери и багажный отсек.

Всего существует два метода управления.

Бывает и так, что ЦЗ не сработал на большом расстоянии. Потому лучше нажать на кнопку в непосредственной близости от машины и убедиться, что все двери заблокированы. Если же замок не работает, тогда оставлять автомобиль без присмотра нельзя. Сразу отправляйтесь в сервис.

Особенности устройства

У многих автовладельцев есть компрессор для машины, набор запасных реле для ремонта или сигнализация. В принципе, все это полезно и нужно.

Вот и ЦЗ я считаю крайне полезным изобретением, которое теперь повсеместно используется на автомобилях. Его схема не самая простая, потому с тем, как подключить замок своими руками, у вас могут возникнуть сложности.

Если вы планируете покупать новый автомобиль или решили купить сам ЦЗ для установки на старую машину, решение будет верным. Купить его не так дорого. Сколько стоит комплект центрального замка, во многом зависит от производителя и доступных функций. Советую брать качественные и надежные, даже если цена кусается.

Прелесть последних разработок в области ЦЗ заключается в том, что мало кто знает, как отключить устройство и получить доступ к машине. Старые и какие-то дешевые китайские замки легко открыть. Так что они будут практически бесполезными, если вор серьезно возьмется за дело.

Но для начала рекомендую открыть этот материал и узнать, как же устроен центральный замок.

Система ЦЗ или активатора включает в себя такие компоненты:

Для наглядности можете посмотреть видео. Это поможет разобраться во всех нюансах.

Установка центрального замка своими руками на примере Audi 80

Центральный замок или ЦЗ – это централизованная система блокировки всех дверей автомобиля одним нажатием кнопки или поворотом ключа. Управление системой может осуществляться как стандартным (при помощи ключа), так и дистанционным образом. Сегодня я расскажу, как производится установка центрального замка своими руками на примере Audi 80 (“бочка”).

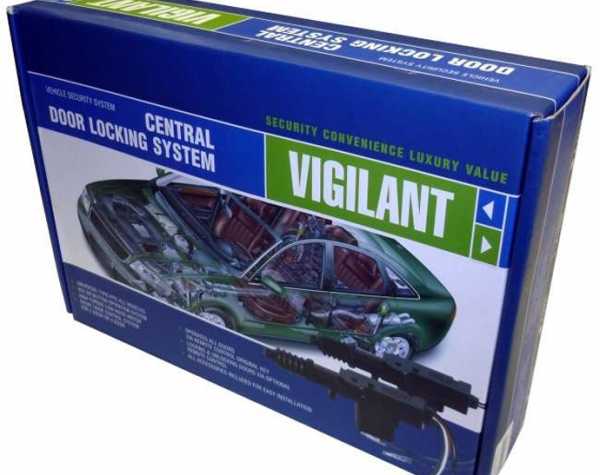

Сам ЦЗ у меня китайского производства “Vigilant”, ввиду того что родного найти мне не удалось, а китайская модель выглядит неплохо, да и стоит недорого. Мысль о том, как установить центральный замок на Ауди пришла в мою голову через месяц эксплуатации автомобиля, постоянная необходимость закрытия и открытия всех дверей, не давала мне покоя, и через некоторое время я принял окончательное решение — установка центрального замка мне крайне необходима.

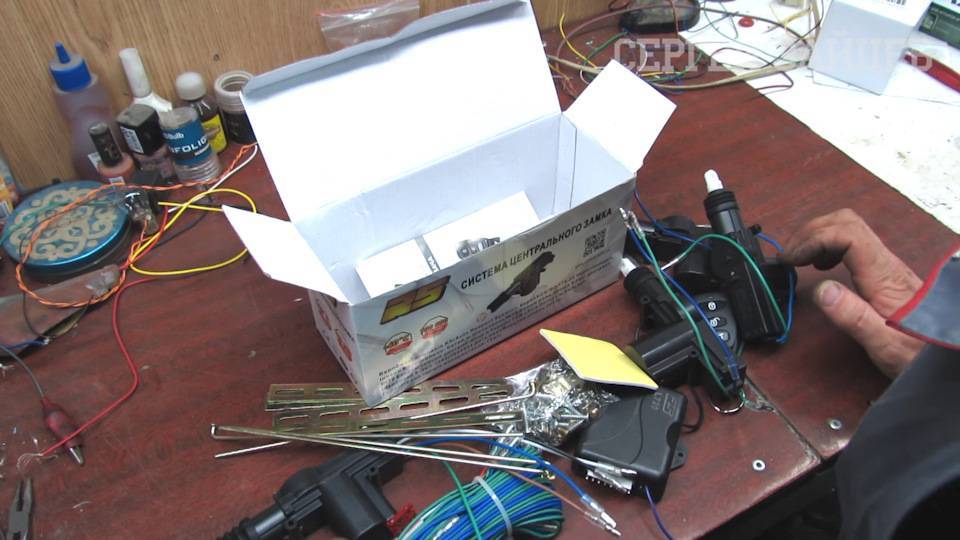

В комплекте ЦЗ я нашел:

  1. 1. Один соленоид с пятью шнурами (управляющий).
  2. 2. Блок управления.
  3. 3. Три соленоида с двумя шнурами.
  4. 4. Проводку.
  5. 5. Соединительные тяги.

Для того чтобы установить центральный замок лучше обзавестись второй парой рук. Хороший помощник позволит сократить время установки вдвое, к примеру у меня ушло на все про все 4 часа.

Ниже я попытаюсь максимально точно описать процесс установки ЦЗ, однако перед тем как установить центральный замок, следует учитывать, что процесс может отличаться в зависимости от модели и марки автомобиля.

По-порядку:

1. Первым делом необходимо разобрать все двери, особо описывать этот процесс, на мой взгляд, нет никакой необходимости, это займет у вас примерно 20 минут, а описывать пришлось бы намного дольше.

2. Второй шаг — установка самих соленоидов, признаюсь честно, с этим были кое-какие трудности, пришлось так сказать попотеть. Все болты крепления и тяги, которые были в комплекте центрального замка, пришлось выбросить из-за плохого качества, вместо них была использована толстая проволока, диаметром под отверстие в конце соленоида. При помощи проволоки нам удалось соединить соленоид  защелку в дверном замке, скажу честно, вышло даже лучше чем я ожидал. Ввиду того что нет ни болтов, ни крепежей, а держится крепко и надежно, нет ни стуков ни вибрации.

3. Далее используя планку, к которой прикреплен соленоид, нужно отрегулировать его правильное размещение см. фото. По такому же принципу были оборудованы и все остальные двери.

4. Следующим шагом была прокладка проводов в родных резинках. Для этого в магазине были куплены специальные резиновые хомуты, в которые и была вложена проводка.

5. Блок управления следует закрепить под торпедой, после чего от него нужно проложить провода сначала в водительскую дверь, а затем в заднюю левую дверь, спрятав провода под пластмассовой накладкой порога. Проводка для правой стороны проходит под торпедой до передней правой двери, к задней правой двери прокладывается аналогично под пластиковой накладкой. После этого все соединяется — провода с соленоидами.

6. Плюс был взят от магнитолы, а минус из-под торпеды.

7. Осталось закрепить блок управления и подключить его.

Завершительная фаза процедуры под названием установка центрального замка — проверка работоспособности.

Как ни странно, все заработало с полуоборота! Тестировал не долго, проверил работу в разных ситуациях и попытался спровоцировать какую-нибудь непредвиденную ситуацию. Все прошло без заминок и проблем. После этого можно смело сказать, что установка ЦЗ — завершена.

Осталось собрать все в обратном порядке.

Состав и устройство центрального замка

Описание того, как работает центральный замок, приведенное выше, подразумевает, что в его схеме имеется несколько дополнительных элементов.

Устройство центрального замка содержит:

  • блок управления;
  • датчики входные;
  • устройства исполнительные.

Датчики входные

Схема безопасности, применяемая на автомобиле, и одним из элементов которой является центральный замок, должна знать свое текущее состояние, например, в каком положении сейчас находятся двери – открыты или закрыты. Для этого используются концевые выключатели, сигналы с которых поступают в управляющий блок. Положение остальных элементов, используемое при анализе блоком управления, определяется при помощи микропереключателей, называемых еще «микрики».

Два из них стоят на определение положения запирающего устройства, они располагаются только на передних дверях. Два других стоят на определение состояния центрального запорного устройства. Они сигнализируют управляющему блоку, в том, какое положение занимают сейчас эти элементы.

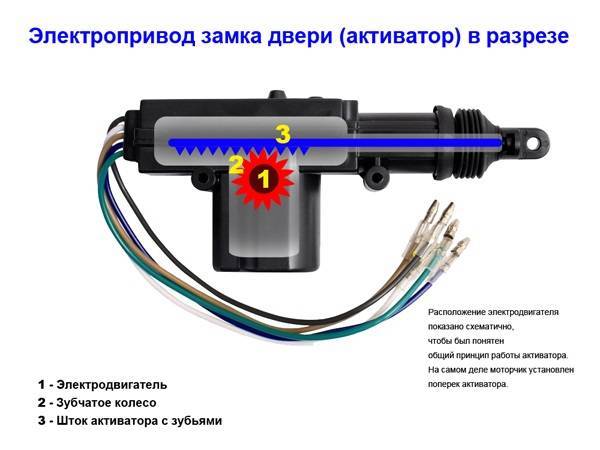

Исполнительные устройства

В этом качестве применяется электродвигатель постоянного тока. С его выходного вала через редуктор и тяги усилие передается на исполнительные элементы. В зависимости от направления приложения усилий, которое определяет управляющий блок по сигналам от датчиков, они переводятся в положение открыто или закрыто.

Блок управления

Именно он определяет, как работает центральный замок. Обычно его схема выполняется с использованием цифровых элементов, которые обрабатывают поступающие сигналы по заданному алгоритму. Такой подход позволяет успешно реализовать соединение центрального замка с системой дистанционного управления и охранной сигнализации автомобиля.

Такую дистанционную система управления обычно выполняет дополнительно автовладелец, но в некоторых моделях автомашин устанавливает и производитель. Для управления подобной системой, схема ее использования предусматривает дополнительный электронный блок, с помощью которого центральный замок автомобиля может управляться дистанционно с отдельного брелка.

Принцип работы

Центральный замок работает при выключенном и включенном зажигании.
Когда в замке зажигания поворачивается ключ, то анализируется текущее состояние системы, и если двери авто не закрыты, то происходит срабатывание центрального замка, и они закрываются. Целью такого режима является исключение ситуации начала движения при открытых дверях. В некоторых случаях происходит дополнительный анализ состояния концевых переключателей, если с них нет сигнала о том, что двери закрыты, то движение невозможно.

При дистанционном управлении работой центрального замка с брелка, схема дистанционного управления анализирует поступивший сигнал и выдаёт управляющий сигнал на центральный замок, который обеспечивает блокировку дверей, активизируя при этом и охранную сигнализацию.
В случае ДТП блокировка снимается, и автоматически открываются двери.

Подключение сигнализации к центральному замку

Поскольку мы в курсе, что наши замки работают на минусовом импульсе, используем соответствующую схему подключения. Для этого нам понадобится еще один прибор – ламповый пробник. С его помощью будем путем проб и ошибок искать тот провод, при попадании на который сработают замки дверей. Имейте в виду, что они должны срабатывать как при открытой двери, так и при закрытой. Если говорить проще, то нам нужно подключить минусовые провода от центрального реле к сигнализации.

Заключительным этапом является проверка. Для этого восстанавливаем состояние аккумулятора и смотрим, что происходит. Вероятнее всего, с первого раза идеально не получится. Главное, помнить, что в случае некорректной работы сначала проверяйте провода, правильность их подключения, плюсы и минусы.

Подготовка к самостоятельной установке ЦЗ

Сложность установки напрямую зависит от марки авто. Но, на самом деле, случаи, когда что-то нужно подпиливать и долго высверливать встречаются редко. В основном к ним относятся автомобили-долгожители, которым минимум по тридцать лет. В большинстве вариантов авто уже подготовлено к монтажу ЦЗ. Остается только поставить комплект на место. Ну и вторая сторона вопроса – сам набор. При отсутствии желания долго копаться, покупайте универсальные замки. Монтаж несложен и информации по ним вы найдете предостаточно.

Что в базовом комплекте?

Берем самый простой универсальный комплект. Управление, в нашем случае, будет осуществляться со специального брелока. Обычно их два. Есть вариант, когда система будет срабатывать с поворота ключа в замке двери водителя. Также можно вывести специальную кнопку в салон автомобиля. Такая дополнительная опция очень приятна, если двери требуется заблокировать в процессе езды. Не всегда удобно использовать пульт управления.

Итак, приобретаем универсальный комплект замка, в который в большинстве случаев входят:

  • Четыре моторчика. Будут крепиться на двери. Один из них с четырьмя проводками — на водительскую дверь;
  • Блок управления. К нему мы, впоследствии, подведем все провода;
  • Набор проводов нужной длины. Если чувствуете, что их не хватит, покупайте дополнительные сразу;
  • Брелоки, планки, шурупы и т.д.

Центральный замок

Необходимые инструменты для работы

Теперь собираем инструмент, который пригодится нам в работе, если отверстий под крепление моторчиков в дверях нет, то подготовьте дрель со сверлом. Еще необходимы: отвертки, шуруповерт, ножик, гофрированные трубки (через них прокладываются провода, чтобы избежать перетирания и воздействий внешних факторов на проводку) и изолента. Все открытые участки проводов будем перематывать лентой, для того чтобы избежать их контакта с металлическими частями кузова.

Последнее, что нужно сделать, перед тем как перейти к монтажу – снять обшивку и пылезащитные шторы со всех дверей. Определите место, где вы будете крепить механизм так, чтобы он не мешал работе стеклоподъемников. При необходимости придется сделать дополнительный кронштейн.

Установка центрального замка

Все необходимые приготовления сделаны, и можно приступать к работе. Крепим движки к дверям, помним о том, что моторчик с четырьмя проводами ставим на дверь водителя. Туда же устанавливаем блок управления.

Схема подключения

После установки проверяем корректность взаимодействия с замочной тягой, отвечающей за открытие и закрытие двери, и плавность работы самого замка.

Переходим к проводам. Тянем их от каждого моторчика к блоку управления. Заранее подумайте, как потащите провод от задней правой двери. Можно использовать пространство под сиденьями. Подключаем их соответственно со схемой и выполняем проверку. Для этого верните аккумулятор в прежнее состояние. При обнаружении каких-то неисправностей проверьте в первую очередь правильность соединений. Могут быть перепутаны выходы на плюс и минус. При проверке лучше находиться внутри авто или не закрывать двери. Как только вы восстановите работу аккумулятора, замки должны сработать автоматически.

Установленный и подключенный моторчик

Если есть желание все-таки сделать кнопку управления замками заранее подготовьте недостающие детали. Дополнительный провод и кнопку. Ее можно врезать в приборную панель. Кнопку покупайте любую, например, для стеклоподъемника.

Монтаж кнопки управления ЦЗ

Ищем черный, коричневый и белый провода под бортовой панелью и подключаемся к ним. Как вариант, можно протянуть провода и соединиться с пучком электрики от центрального замка водительской двери. А остальное подключение выполняем согласно схеме.

Схема подключения кнопки управления ЦЗ

Схема подключения кнопки управления ЦЗ

Абсолютно не обязательно делать эту кнопку на панели. Опять же все зависит от удобства. Вы можете расположить ее в пространстве между передними креслами, если там есть необходимая электрика. Как вариант, кнопку можно врезать в подлокотниках на дверях.

К центральному замку также можно подключить и багажник. Что, кстати, тоже значительно сэкономит ваше время и нервы. Если на заднем стекле у вас есть дворник, то необходимая электрика уже протянута, и подключиться не составит никакого труда. Главное, не забывать о том, что центральный замок все-таки не может обезопасить ваш автомобиль на сто процентов. Такие опции необходимо использовать комплексно и, конечно же, установить сигнализацию.

Что делать, если перестал работать центральный замок

Начнем с того, что часто ЦЗ работает со сбоями в условиях повышенной влажности или во время сильных перепадов температур.  Также неполадки могут возникать в результате ошибок при установке замка или его регулировки. Со временем дает знать о себе и естественный  износ  отдельных элементов устройства.

В любом случае,  на начальном этапе нужно точно определить проблемный элемент.  Как правило, нужно сначала разобраться в характере неполадки. Дело в том, что центральный замок автомобиля может выйти из строя полностью или частично. Так вот, в первом случае  может выйти из строя блок управления центральным замком, тогда как во втором высока вероятность износа только отдельных элементов на одной из дверей.

Первым шагом является диагностика оборудования

Обратите внимание, замок должен стабильно работать независимо от того, работает двигатель или нет, вставлен ли ключ в замок зажигания или же ключа нет. Прежде всего, должна нормально работать бортовая сеть машины, АКБ исправен и заряжен, а также нормально подключен к клеммам

Что касается самого замка, фактически, это система выключателей, проводка и приводы. Центральный замок бывает электрическим (с электроприводом в виде соленоидов  или мотор с механизмами), а также пневматическим (с вакуумным приводом, включающим в себя плату, компрессор и трубки).

Приводы центрального замка называются актуаторами. Главный управляющий привод обычно стоит в водительской двери (реже его монтируют в пассажирской передней двери). Срабатывание главного привода приводит к тому, что на остальные приводы в других дверях по проводам идет сигнал. Результат — синхронное срабатывание, открывающее и закрывающее все двери в авто.

Идем далее. Как правило, на автомобиле параллельно устанавливается сигнализация, причем замок срабатывает автоматически при снятии или постановке авто на охрану с пульта сигнализации. Так вот, если замок не работает с пульта, нужно проверить его работу от ключа или с кнопки.

Если в ручном режиме замок работает, тогда проблема кроется в неисправностях управляющих и электрических цепей сигнализации. Для начала, следует проверить сам пульт сигнализации, состояние его батарейки и т.п.

В случае, когда привод центрального замка не срабатывает совсем или работает частично, необходима более тщательная проверка. Например, в ситуации, когда полностью отказывает центральный замок, на замке вакуумного типа не будет слышно срабатывания компрессора, а на замках электрических могут раздаваться только еле заметные щелчки реле. В то же время на дверях не будут срабатывать кнопки для ручного открытия дверей.

Прежде всего, начать следует с предохранителя цепей центрального замка. Часто бывает так, что предохранитель на центральный замок является основной проблемой. Другими словами, после его замены все придет в норму. Однако если в момент активации замка горит предохранитель, это укажет на короткое замыкание в цепи, на которой установлен этот предохранитель. Само собой, нужно устранить причину КЗ.

Бывает и так, что все предохранители в норме, причем вручную центральный замок не открывается. В таком случае необходимо проверять подводящие провода, осмотреть клеммы и контакты на предмет окисления. Может так быть, что на входе актуатора попросту нет напряжения и управляющий сигнал не передается на двери.

Также не следует исключать вероятность того, что сломан «концевик» активатора водительской двери  или имеет место обрыв проводов, провода отсоединены от управляющих клемм, плохой контакт на самих клеммах и т.д. В любом случае, сигнала управления не будет до того момента, пока контакты не восстановят.

Сообщества › Кулибин Club › Блог › Как установить центральный замок своими руками

Подробно и доступно объясняю, как установить центральный замок в автомобиль своими руками. Подключить ЦЗ таким образом может любой желающий автовладелец. Показываю установку на примере автомобиля ZAZ Sens.

Выполняем подготовку автомобиля к установке центрального замка. Разбираю дверные карты на всех дверях. Снимаю порожки, сапожок и среднюю накладку на среднюю стойку. Снимаю боковую и нижнюю накладку с торпедо, щиток приборов, бардачок. В этом автомобиле проводку буду пускать поверху, потому что снизу она сильно гниет.

Центральный замок, который устанавливаю — RS L720. Это модель с дистанционным управлением, рассчитанная на 4 двери. Комплектация ЦЗ: блок ЦЗ с антенной; комплект проводов; 2 пульта дистанционного управления; 4 электропривода; жало для одного из ключей; крепежные саморезы, винты, гайки; по 4 планки и тяжки; двухсторонний скотч и инструкция.

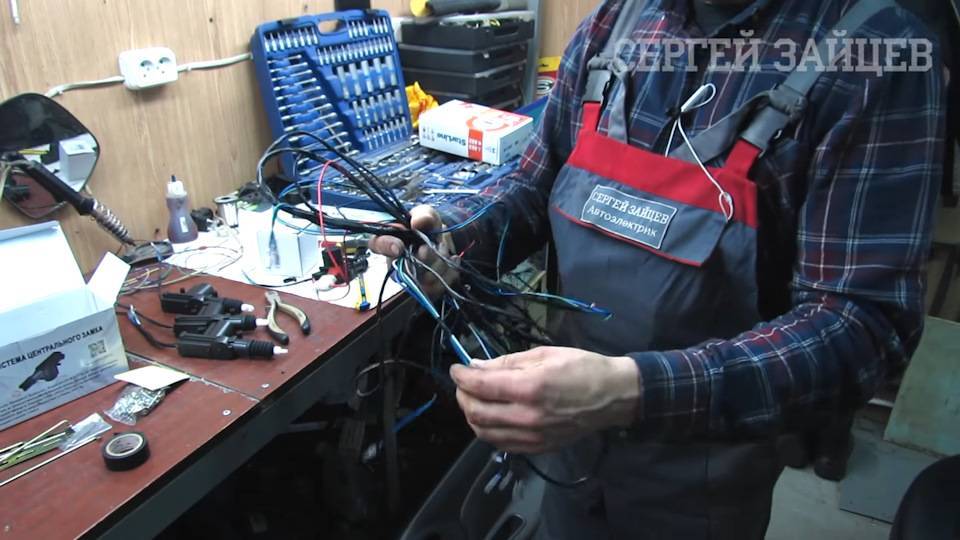

Навожу порядок в проводке. Распутываю провода, аккуратно складываю и попутно сматываю изолентой. Пять проводов пойдут в водительскую дверь и по 2 в другие. Провода электроприводов также замотал изолентой.

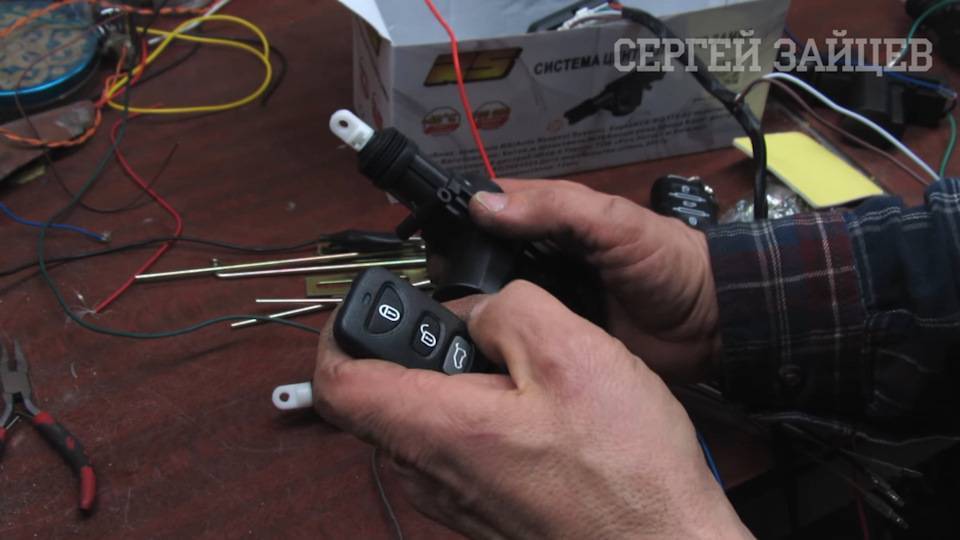

Проверяю комплект центрального замка на работоспособность. Подаю питание с блока и тестирую пультики и приводы.

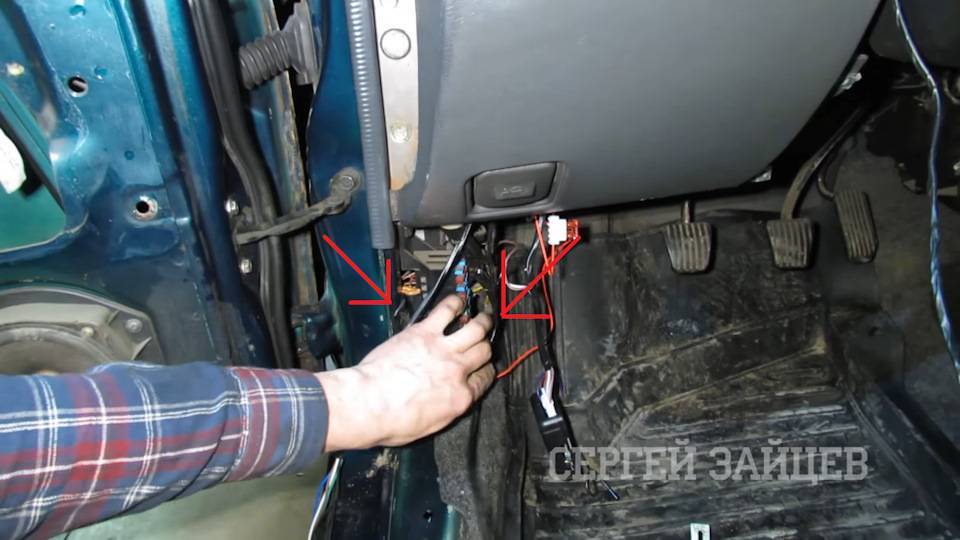

Определяю место, где провода зайдут в стойку и где будем размещать блок ЦЗ. Одна коса проводов пойдет через разъем и уплотнительную резинку в водительскую дверь, вторая — со штатными проводами по порогу, в заднюю левую дверь. Провода для правой части автомобиля пойдут за щитком приборов, также по штатному жгуту. Они выйдут в районе бардачка. Для просовывания проводов в дверной переход использую металлическую протяжку. Не забываем пристяживать провода пластиковыми стяжками.

На удивление, обнаружил, что в задних дверях автомобиля установлены электроприводы. Есть разъем с проводами, но в салоне ответной части нет.

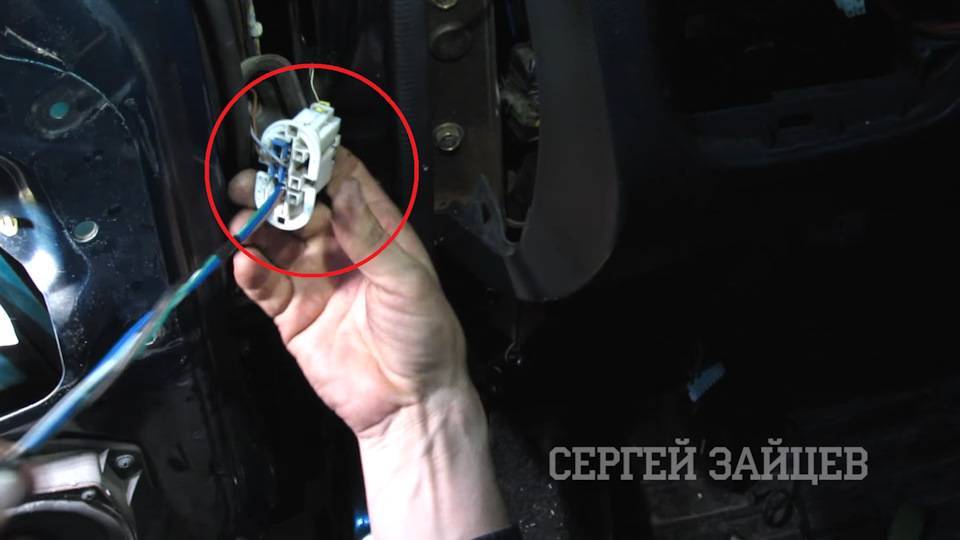

Теперь необходимо завести провода в передние двери. Для этого надо вынуть со стойки разъем, сделать в нем отверстие и проложить через него провода. С водительской стороны проводов больше, поэтому буду сверлить. С пассажирской — просто откушу кусок пластика. Чтобы достать разъем, снимаю резинку и использую приспособления, которые облегчают работу.

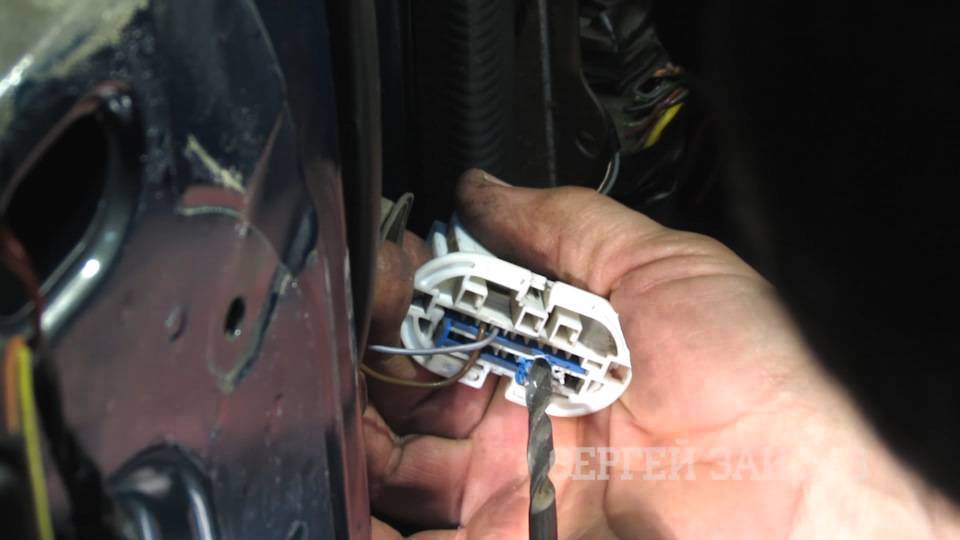

Используя шуруповерт и несколько сверл различного диаметра, делаю отверстие.

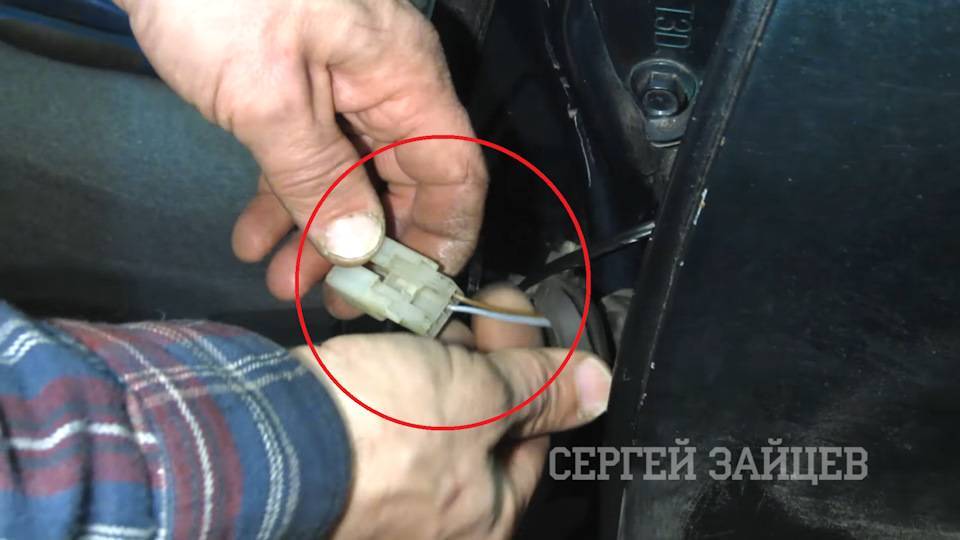

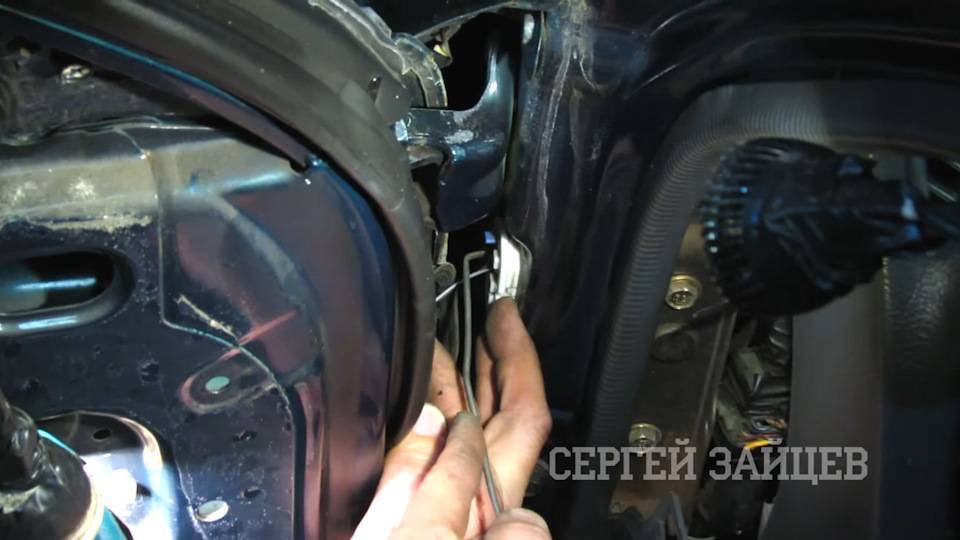

Протягиваю провода через свежее отверстие в разъеме дверного перехода. Возвращаю на место разъем, предварительно надев на него резинку.

Небольшой лайфхак. Если надо закрепить провод к отверстию, а под рукой нет нужной клипсы (фиксатора проводки), то можно использовать пластиковый хомут и кусок жесткого провода. Стяжку сгибаем, просовываем в отверстие и продеваем в нее, с внутренне стороны, кусочек провода. Далее укладываем провода и фиксируем с помощью стяжки.

Установка электропривода центрального замка в водительскую дверь. Солдатик находится не вертикально, как обычно, а возле дверной ручки, поэтому привод будем размещать горизонтально, вдоль тяги. Электропривод крепится с помощью пластины, но та, которая шла в комплекте оказалась короткая. Поэтому я нашел у себя вариант подлиннее. Саморезом крепим пластину к приводу, далее прикручиваем к двери автомобиля. Чтобы зафиксировать к двери использовал саморез со сверлом. Теперь сгибаю тяжку так, чтобы она была параллельна штатной тяге. Откусываем лишннее и фиксируем на винтиках. Носик электропривода должен ходить ровно и не загибаться. Подключаю проводку, длины проводов хватило впритык.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
