Сцепление автомобиля, виды, устройство, принцип работы

Виды механизмов сцепления

Механизмы сцепления можно классифицировать:

  • по способу управления – сцепление с механическим, гидравлическим, электрическим или комбинированным приводом (например, гидромеханическим);
  • по виду трения – сухое (когда фрикционные накладки работают в воздушной среде) или мокрое (сцепление, работающее в масляной ванне);
  • по режиму включения – постоянно замкнутые и непостоянно замкнутые;
  • по числу ведомых дисков – одно-, двух-, или многодисковые;
  • по типу и расположению нажимных пружин – с расположением нескольких цилиндрических пружин по периферии нажимного диска и с центральной диафрагменной пружиной;
  • по числу потоков передач крутящего момента – одно-, или двухпоточные.


Механический вариант является наиболее простым по конструкции и принципу действия. В случае его использования, водитель или механизатор, нажимая на педаль, посредством тяг и тросов передаёт усилие непосредственно на вилку сцепления. В гидравлическом варианте сцепления задействуется также поршень с гидравлической жидкостью. Как правило, данный вариант применяется на большегрузном автотранспорте, чтобы облегчить работу водителя. При использовании гидравлического привода сцепления величина полного хода педали остаётся постоянной (это обеспечивается наличием у педали сцепления возвратной пружины). Однако величина её рабочего хода меняется, компенсируя уменьшение толщины ведомого диска в результате износа: чем меньше становится толщина диска, тем, при том же полном ходе педали сцепления, бо́льшим оказывается её рабочий ход, и тем «выше» (ближе к концу обратного хода педали при её отпускании) срабатывает сцепление.

У педали сцепления с механическим тросовым приводом полный ход прибавляется по мере износа ведомого диска (педаль сцепления приподнимается вверх относительно уровня пола), вместе с этим увеличивается и её рабочий ход. Свободный ход педали устанавливается регулировкой длины троса. Он составляет в нормальном положении порядка 30…40 мм.

По своей конструкции, сцепление бывает электромагнитного, фрикционного или гидравлического типа. Фрикционный вариант сцепления обеспечивает передачу вращающего момента при помощи силы трения. Сцепление электромагнитного вида контролируется посредством магнитного поля. В гидравлическом варианте сцепления связь обеспечивается под воздействием потока гидравлической жидкости.

Сцепление является электромагнитным, если сжатие ведущих и ведомых элементов механизма производится посредством электромагнитных сил. Электромагнитное сцепление постоянно находится в разомкнутом состоянии. Этот редкий вид сцепления устанавливался на некоторых модификациях машин с ручным управлением. Между ведущим и ведомым дисками находился ферромагнитный порошок, не мешающий раздельному вращению валов. Но после подачи электрического тока в обмотку электромагнита порошок «затвердевал» и передавал крутящий момент.

Для высоких нагрузок, таких как грузовые и спортивные автомобили, применяется также керамическое сцепление с высоким коэффициентом трения, однако оно «схватывает» резко, поэтому непригодно для использования в стандартных автомобилях.

Наиболее распространённый тип – фрикционный. В зависимости от количества используемых дисков, оно может быть однодисковым, двухдисковым или многодисковым.

Назначение сцепления, основные виды

Одним из составных частей трансмиссии является сцепление, выступающее связующим звеном между мотором и основным узлом трансмиссии — КПП.

Коробка передач обеспечивает изменение передаточного числа вращательного движения, и состоит она из набора шестерен, посаженных на валы.

Смена передаточного числа обеспечивается за счет ввода в зацепление определенных шестеренок, но в условиях постоянно поступающего от мотора вращения вывести из зацепления одни шестерни и ввести другие – невозможно.

Чтобы это сделать, необходимо прервать передачу вращения на трансмиссию, и делается это при помощи механизма сцепления.

Причем разрыв передачи вращения осуществляется в двух режимах. При движении на скорости, поскольку и двигатель, и составные части трансмиссии уже вращаются, смена передаточного числа не требует плавного разъединения и возобновление передачи вращения.

Но при старте с места, для исключения рывков и снижения нагрузки на мотор и КПП необходимо плавное наращивание передачи вращения. И это тоже обеспечивает сцепление.

В общем, сцепление в конструкции авто обеспечивает кратковременный разрыв передачи вращения от силовой установки на трансмиссию с возможностью плавного его восстановления.

С момента появления транспортной и специализированной техники, оснащающейся двигателями внутреннего сгорания, было придумано несколько вариаций этого узла.

Основное разделение между ними ведется по тому, за счет чего ведется передача.

Здесь виды сцепления делятся на:

  • Фрикционные;
  • Гидравлические.

Еще есть и электромагнитные, но по сути, они являются лишь разновидностью фрикционного типа.

Назначение и устройство сцепления

Сцепление служит для кратковременного разъединения двигателя от трансмиссии и плавного их соединения при трогании с места, а также при переключении передач. Сцепление состоит из привода и механизма сцепления.

Устройство сцепления автомобиля

Схема гидравлического привода выключения сцепления и механизма сцепления:

  1. коленчатый вал;
  2. маховик;
  3. ведомый диск;
  4. нажимной диск;
  5. кожух сцепления;
  6. нажимные пружины;
  7. отжимные рычаги;
  8. нажимной подшипник;
  9. вилка выключения сцепления;
  10. рабочий цилиндр;
  11. трубопровод;
  12. главный цилиндр;
  13. педаль сцепления;
  14. картер сцепления;
  15. шестерня первичного вала;
  16. картер коробки передач;
  17. первичный вал коробки передач.

Привод выключения сцепления

Привод выключения сцепления (гидравлического типа) состоит из:

  • педали,
  • главного цилиндра,
  • рабочего цилиндра,
  • вилки выключения сцепления,
  • нажимного подшипника,
  • трубопроводов.

При нажатии на педаль сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая, в свою очередь, передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает вилку выключения сцепления и нажимной подшипник, который и передает усилие на механизм сцепления. Когда же водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

Механизм сцепления

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Именно механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем вновь плавно их соединять.

Кроме того, сцепление предохраняет детали трансмиссии от перегрузок. При неравномерном вращении коленчатого вала двигателя в трансмиссии возникают колебания. Для их гашения в сцеплении имеется гаситель колебаний или демпфер. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.

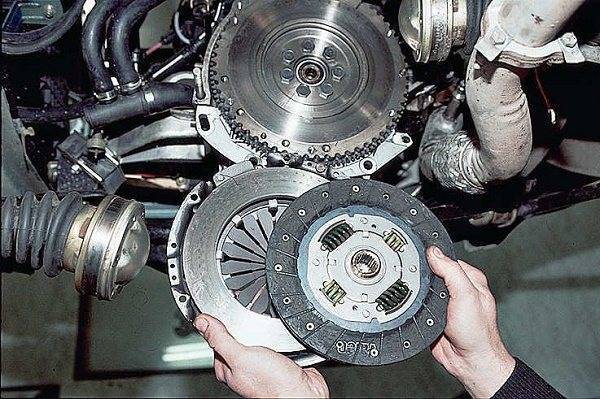

Детали механизма сцепления

Механизм сцепления состоит из:

  • картера и кожуха,
  • ведущего диска (которым является маховик коленчатого вала двигателя),
  • нажимного диска с пружинами,
  • ведомого диска со специальными износостойкими накладками и гасителем колебаний.

Ведомый диск, связанный с первичным валом коробки передач, постоянно прижат к маховику нажимным диском под воздействием очень сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе, как единое целое, вращается при работе двигателя. Но это только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте его автомобиль.

А для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами (через первичный вал коробки передач и другие составляющие трансмиссии), к вращающемуся маховику, то есть – включить сцепление.

Схема работы сцепления

Как правильно включать сцепление? Вначале приотпускаем педаль, то есть даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а ваш автомобиль потихоньку двигаться. Затем на две – три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись.

Машина при этом немного увеличивает скорость движения. И, наконец, когда маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач и далее на ведущие колеса автомобиля, остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет. В худшем же варианте, что-нибудь еще и сломается, так как в этот момент возникает сильная ударная волна, которая многократно увеличивает нагрузки на все детали двигателя и агрегаты трансмиссии.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Эксплуатация сцепления

При эксплуатации автомобиля необходимо периодически проверять уровень в бачке, питающем жидкостью гидравлический привод сцепления. Если уровень окажется меньше нормы, то его обязательно следует восстановить, долив тормозной жидкости. В противном случае, когда ее уровень понизится до нуля, усилие вашей ноги на педали сцепления будет передаваться в никуда.

Пониженный уровень жидкости или неправильная регулировка сцепления может привести к тому, что передачи на вашем автомобиле будут включаться с огромным усилием или вообще включаться не будут. И если, при полностью нажатой педали сцепления, вам все-таки удастся «впихнуть» первую передачу, то автомобиль самопроизвольно начнет медленное движение, хотя в данный момент двигатель еще должен быть отделен от ведущих колес.

Как это может случиться и почему машина едет?

Описанная неприятность называется – сцепление ведет. Суть происходящего в следующем. В то время, когда ведомый диск сцепления не должен иметь контакта с маховиком, он все-таки за него немного цепляется, и поэтому часть крутящего момента передается на вал коробки передач и далее на ведущие колеса.

Со сцеплением может случиться неприятность и другого рода. Так как каждый раз, отпуская педаль сцепления, мы заставляем обе поверхности ведомого диска сильно тереться о железный маховик и не менее железный нажимной диск, то естественно боковые поверхности ведомого диска со временем изнашиваются.

Это нормальный процесс, предусмотренный конструкцией автомобиля, и ведомый диск является расходным материалом. Однако наступает момент, когда и первая передача включена, и педаль сцепления наверху, и «газуете» вы так, что у проезжающих мимо водителей «сердце кровью обливается». Но износ накладок ведомого диска уже настолько велик, что теперь он не зажимается между маховиком и нажимным диском с должным усилием, и, прокручиваясь, не передает крутящий момент от двигателя к трансмиссии. Описанное явление называется – сцепление пробуксовывает.

Конечно, здесь описан пример совсем уж глухого и слепого водителя, потому что машина намного раньше «предупреждала» его о том, что такой случай может произойти в ближайшее время. Еще раньше, на подходе к максимальному износу, ведомый диск начал пробуксовывать, сначала на четвертой передаче, затем на третьей и так далее.

Начало критического износа легко определить, двигаясь на четвертой передаче со скоростью 40 – 45 км/ч. Если при активном нажатии на педаль газа обороты двигателя начинают увеличиваться, а машина продолжает движение с постоянной скоростью, то в подтверждение своей догадки вы еще и унюхаете специфический запах «подгорающих» накладок диска. Значит, пора покупать новый диск.

«Шелест» в районе сцепления и его пропадание при полностью нажатой педали сцепления означает, что вы должны готовится к замене выжимного подшипника. Резкие старты и ускорения машины, постоянное держание ноги на педали сцепления при движении ведут к ускоренному износу не только сцепления, но и других агрегатов автомобиля.

Укорачивает срок службы сцепления и еще одна плохая привычка. Это когда водитель долго удерживает педаль сцепления в нажатом состоянии, например, на все время остановки перед красным сигналом светофора.

Когда заменяется сцепление?

Элементы, из которых состоит сцепление, подвергаются серьезным нагрузкам, поэтому они изнашиваются относительно быстро. Как правило, нет конкретного времени, в которое необходимо заменить сцепление, и когда это необходимо, зависит в очень большой степени от стиля вождения. Современные сцепления могут работать без проблем даже после пробега в 100 000 км, но также могут проявлять признаки износа после пробега в 30 000 км.

Как долго вы наслаждаетесь отлично работающим сцеплением, зависит от того, проводите ли вы регулярный осмотр, правильно ли вы его обслуживаете и, прежде всего, от того, как вы его используете. Если ваш стиль вождения агрессивный, если вы постоянно загружаете сцепление, логично, что оно изнашивается быстрее, и вы попадаете в ситуацию, его нужно заменить, потому что он просто не работает.

Знаки, указывающие на то, что сцепление требует внимания Если есть какие-либо проблемы с каким-либо из элементов сцепления, их легко заметить, так как их симптомы достаточно очевидны и их нельзя пропустить. Вот некоторые из наиболее распространенных симптомов проблемы передачи:

Педаль мягкая при нажатии

Обычно, когда педаль нажата, она оказывает небольшое давление (это тяжелее). Однако, если есть проблема, тогда педаль становится чрезвычайно мягкой.

скольжение

Проскальзывание легче всего заметить при движении в гору. Если педаль нажата в этот момент, но вместо включения сцепления, обороты автомобиля только увеличиваются, не влияя на его скорость, это означает, что сцепление проскальзывает и возникает проблема. Скольжение происходит чаще всего из-за износа фрикционного материала, прикрепленного к приводному диску. Поскольку задачей этого материала является сцепление с пластиной, он логически изнашивается быстрее всего. И когда это происходит, сцепление не может должным образом передавать крутящий момент двигателя на коробку передач и колеса, и это приводит к все большему скольжению.

Переключение передач (передач) с усилием

Если коробка передач находится в идеальном состоянии, передачи переключаются плавно и легко. Однако, если есть проблема, то для переключения необходимо приложить больше усилий.

Залипание

«Липкое» сцепление — это состояние, при котором при нажатии на педаль сцепление не отпускается должным образом. Это происходит потому, что вал продолжает вращаться, что предотвращает переключение передач.

Шум

Если вы слышите металлический шум при попытке переключения передач, это также указывает на проблему с элементом в коробке передач.

Педаль остается на полу

Когда сцепление в порядке, после нажатия педали оно возвращается в исходное положение, как только переключаются передачи. Если этого не происходит и после нажатия она остается на полу, это признак того, что существует серьезная проблема с одним из элементов сцепления.

«Жесткий» разъем

Эту проблему легко заметить, потому что когда вы нажимаете педаль, она довольно жесткая, и вам придется приложить значительное усилие, чтобы нажать на нее.

Принцип работы сцепления

Сцепление является важным конструктивным элементом трансмиссии автомобиля. Сцепление предназначено для кратковременного отсоединения двигателя от трансмиссии и плавного их соединения при переключении передач, а также предохранения элементов трансмиссии от перегрузок и гашения колебаний. Сцепление автомобиля располагается между двигателем и коробкой передач.

В зависимости от конструкции различают следующие типы сцепления:

фрикционное сцепление

;гидравлическое сцепление;

электромагнитное сцепление.

Фрикционное сцепление передает крутящий момент за счет сил трения. В гидравлическом сцеплении связь обеспечивается за счет потока жидкости. Электромагнитное сцепление управляется магнитным полем.

Самым распространенным типом сцепления является фрикционное сцепление.

Различает следующие виды фрикционного сцепления:

однодисковое сцепление;

двухдисковое сцепление;

многодисковое сцепление.

В зависимости от состояния поверхности трения сцепление может быть сухое и мокрое. В сухом сцеплении используется сухое трение между дисками. Мокрое сцепление предполагает работы дисков в жидкости.

На современных автомобилях устанавливается в основном сухое однодисковое сцепление.

Однодисковое сцепление имеет следующее устройство:

маховик;

картер сцепления;

нажимной диск;

ведомый диск;

диафрагменная пружина;

подшипник выключения сцепления;

муфта выключения;

вилка сцепления.

Распространённые неисправности сцепления и их признаки

  • Неполное включение сцепления (с «пробуксовками») – последствие замасливания либо износа фрикционных накладок ведомого диска, поломок пружин, неправильной амплитуды хода педали (её малого свободного хода). Чтобы устранить данную неисправность, требуется заменить ведомый диск, устранить задиры на дисках, осмотреть привод на предмет неисправностей.Когда имеет место «пробуксовка», то при отпущенной полностью педали сцепления диски проскальзывают один относительно другого. От длительной пробуксовки диски начинают значительно нагреваться, стальной ведомый диск при этом может покоробиться, а чугунный маховик и нажимной (или нажимные) диски могут покрыться трещинами. Фрикционные накладки в ускоренном режиме изнашиваются и обгорают, и этот горелый запах достигает кабины. Если не ремонтировать, то процесс постепенно прогрессирует, сперва на высоких, потом на низких скоростях. Вплоть до того, что невозможно становится даже тронуться с места на первой передаче.
  • Неполное выключение сцепления (когда сцепление «ведёт») – последствие большого свободного хода сцепления, поломок пружин, покоробившегося ведомого диска или неправильно установленного диска нажимного. Также это возможно при деформации выжимных рычагов; или выжимной подшипник заедает, не передвигается вместе с нажимной муфтой. Возможно, ведомый диск сцепления не передвигается по шлицам (загустела или загрязнилась консистентная смазка). Для устранения этой неисправности необходимо удаление воздуха из гидропривода, регулировка свободного хода педали, замена неработоспособных дисков и пружин.Неполное выключение проявляется хрустящими звуками шестерён при переключении передач и, соответственно, ведёт к ускоренному износу деталей коробки передач.

  • Рывки при включении сцепления. Когда автомобиль, несмотря на плавный отпуск педали сцепления, трогается «рывками», то это свидетельствует о разрушении фрикционных накладок, короблении ведомого диска, либо о поломке демпферных пружин, либо об износе фрикционных шайб. Также возможно заедание ведомого диска при передвижении по шлицам первичного вала коробки передач, а также заедание нажимной муфты или разрушение выжимного подшипника.
  • Неисправности системы гидропривода. При попадании воздуха в гидравлический привод выключения сцепления возможно «проваливание» педали, и как следствие — неполное выключение сцепления. В этом случае, необходимо удалить пузырьки воздуха с частью жидкости (прокачать сцепление), и долить свежей. Когда в механизмах с тросовым приводом сцепление вообще не выключается, то, возможно, произошёл обрыв троса. Когда педаль сцепления не возвращается в первоначальное положение – произошло отсоединение возвратной пружины. Если при выключении сцепления раздаётся сильный шум, создаваемый выжимным подшипником, то это свидетельствует о его износе.

Если привод сцепления механический (рычажный или тросовый) – то по мере износа фрикционных накладок педаль сцепления будет постепенно подниматься, а при гидравлическом приводе педаль не меняет своего положения, и происходит снижение уровня жидкости в бачке.

Итак, механизм сцепления играет огромную роль в функционировании любого автомобиля или трактора. От его исправности и работоспособности во многом зависит техническое состояние всего транспортного средства

Поэтому, для обеспечения долгой и надёжной работы всех элементов механизма сцепления важно пользоваться им плавно, и без необходимости не практиковать излишне долгих нажатий на педаль. При таких щадящих условиях работы сцепление прослужит долго

Что происходит при нажатии педали

Физически невозможно переключить скорость с постоянным давлением двигателя на коробку. Сцепление придумали для того, чтобы сглаживать колебания. Оно принимает удары на себя во время перехода с передачи на передачу, защищая автомобиль от перегрузок.

Процесс переключения таков:

  • водитель из салона автомобиля давит левой ногой на педаль сцепления;
  • вилка перемещает выжимной подшипник;
  • выжимной подшипник фиксирует лопасти диафрагменной пружины;
  • сжатая пружина прекращает давить на нажимной диск;
  • двигатель отсоединяется от трансмиссии;
  • водитель отпускает педаль сцепления;
  • вилка не воздействует на выжимной подшипник и пружину;
  • нажимной диск прижимает ведомый диск к маховику;
  • трансмиссия снова соединяется с мотором.

Назначение

Муфта сцепления в автомобиле предназначается для обеспечения возможности переключения режимов движения на ходу и плавного трогания с места. С помощью муфты осуществляется кратковременное разъединение двигателя и трансмиссии автомобиля, то есть прекращение плотного соприкосновения ведущих и ведомых дисков механизма сцепления.

Таким образом, муфта – это деталь общего механизма, единого блока сцепления. Зачастую два этих слова употребляются как синонимы, например: «муфту выжми» или «выжми сцепление». Помимо автомобилей и тракторов различных типов, муфты устанавливаются на мотоблоках, бензопилах, стационарных станках с переменными режимами вращения основного вала.

Что такое сцепление?

Сцепление (или как его еще называют «фрикционная муфта») ― это механизм автомобиля, который соединяет двигатель с трансмиссией и время от времени дает возможность рассоединять их при переключении передачи, торможения или же во время остановки. Основное задание сцепления ― это фрикционное взаимодействие дисков, которые располагаются на обоих валах.

Еще одной функцией, которую исполняет сцепление ― это возможность плавно трогать с места автомобиль. Постольку поскольку вал двигателя вращается, а вал трансмиссии пребывает в фиксированном неподвижном положении, начало движения машины без сцепления невозможно, так как оно помогает валам плавно притереться друг к другу, и в то же время обеспечивает плавное ускорение оборотов, которое обеспечивают валы, и наконец-то привести в движение автомобиль.

Если же случайно (или не случайно) слишком быстро и резко рассоединить те двое валов, то неподвижный вал трансмиссии заклинит вращающийся вал двигателя и Ваш автомобиль просто-напросто заглохнет (в лучшем случае), или же в механизме сцепления будут поломки, на которые понадобятся немалые материальные затраты. В основном, на современных автомобилях устанавливается механические сцепления.

ПРИВОД ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ

Дальнейшее изучение автомобиля невозможно без понимания термина — привод. Попробуем с ним разобраться.

Когда в автомобиле надо передать усилие, допустим от водителя к некому механизму, то могут возникнуть проблемы. Для того чтобы автомобиль исправно работал, а водитель находился на своем месте, существует привод механизмов.

Представьте ситуацию, когда вам необходимо постоянно что-то закрывать и открывать, а сами вы передвигаться не можете. Для передачи усилия на расстоянии по «открыванию» и «закрыванию» двери, вам придется применить палку или дистанционное управление. Пусть это будет палка, привязанная веревками одним концом к вашей руке, а другим к ручке двери. В этом случае, палка с веревками будут являться «приводом», который передаст усилие на расстоянии.

В автомобиле каждый механизм имеет свой привод, посредством которого он приводится в действие. Привод может состоять из большого количества отдельных узлов и деталей, может быть механическим, гидравлическим.


Схема гидравлического привода выключения сцепления и механизма сцепления
1 — коленчатый вал; 2 — маховик; 3 — ведомый диск; 4 — нажимной диск; 5 — кожух сцепления; 6 — нажимные пружины; 7 — отжимные рычаги; 8 — нажимной подшипник; 9 — вилка выключения сцепления; 10 — рабочий цилиндр; 11 — трубопровод; 12 — главный цилиндр; 13 — педаль сцепления; 14 — картер сцепления; 15 — шестерня первичного вала; 16 — картер коробки передач; 17 — первичный вал коробки передач.

Привод выключения сцепления (гидравлического типа)

  • педали,
  • главного цилиндра,
  • рабочего цилиндра,
  • вилки выключения сцепления,
  • нажимного подшипника,
  • трубопроводов.

При нажатии на педаль сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает вилку выключения сцепления и нажимной подшипник, который передает усилие на механизм сцепления. Когда водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

В гидравлическом приводе сцепления применяется тормозная жидкость. Перед тем как заливать ее в бачок привода, стоит прочитать, что написано на этикетке. А разрешается ли ее смешивать с жидкостью, которая уже залита в гидроприводе сцепления автомобиля? Как правило, ответ бывает положительным, но существуют жидкости, которые не подлежат смешиванию.

На переднеприводных автомобилях используется механический привод, где педаль сцепления связана с вилкой выключения с помощью металлического троса.
