Рычаг переключения передач – устраняем недуги системы

ТОП 6 типичных ошибок с МКПП

Включение передач без сцепления

Звучит весьма странно, учитывая вид коробки передач, но новички и драйверы, которые долгое время ездили на “автомате”, часто забывают выжимать сцепление при переключениях.

В результате сильный хруст, и быстрое осознание допущенной ошибки. Коробка же в эти моменты испытывает непредусмотренные нагрузи в веду того, что в момент переключения коробка не отсоединена от двигателя, а значит находится под нагрузкой. Порой такие шалости заканчиваются слизыванием или, что еще хуже, откалыванием фрагментов зубьев шестерней. В последствии чего механизм сам себя “размалывает” и выход из стоя МКПП просто неизбежен.

Выжатое сцепления

Многие автолюбители систематически удерживают педаль сцепления выжатой продолжительное время. К примеру, когда стоят на светофорах или просто остановились.

Это, на первый взгляд, безобидное действие приводит к повышенному износу диска сцепления, но больше всего “страдает” выжимной подшипник, который без устали вынужден вращаться под нагрузкой. В результате он быстро приходит в негодность (гудит), в следствии чего потребуется немедленная его замена, ведь возникает риск, что он “разлетится” прям на ходу. Кстати, для его замены придется снимать коробку, что весьма не дешевое удовольствие.

Включение задней передачи без полной остановки

Классика жанра, драйвер пытается быстро развернуться во дворе, в спешке включая то первую, то заднюю передачи. Мы же слышим неприятный скрежет, при явных попытках включить заднюю.

Причина банальна, пилот пытается включить заднюю, не выполняя полною остановку. Это крайне негативно сказывается на зубьях шестерней задней передачи, которые медленно приходят в негодность, ввиду слизывания их с одной стороны. Если такая ошибка станет постоянной, задняя передача от раза к разу станет включатся все хуже, в плоть до полного выхода из строя.

Понижение передачи на две и более

Ввиду того, что в МКПП функция выбора передач возложена на водителя, возникает большая вероятность включения неподходящей ступени. В случаи с понижением передач, это особо опасно. Ведь если скорость вращения колес окажется выше, чем максимально возможная на выбранной водителем передаче (отсечка) – при отпускании сцепления произойдет дичайшее торможение двигателем. В результате чего, может не только “обделаться” коробка и сцепление, но и в двигателе перескочить через пару зубьев ремень ГРМ (цепь не исключение, но реже), или вовсе порваться (как правило дорогостоящий ремонт).

Кроме того, при таком резком торможении мотором, ведущие колеса на мгновение замедлятся, несопоставимо скорости авто, что может послужить причиной срыва с траектории авто в повороте, особенно зимой.

Если вы эксплуатируете механику, вы должны знать, на какой передаче какая “максималка”, и избегать “неправильных” понижений передач.

Рука на рычаге

Многие водители при передвижении держат руку на рычаге переключения передач, словно на подлокотнике.

С одной стороны оно вроде бы и удобно, с другой разбалтывает механизм и “убивает” вилочки непосредственно передвигающие муфты в коробке передач. Те, кто хотят сберечь коробку, должны понимать, что в процессе езды машина хаотично колеблется и водитель не сознательно держится за все, на чем лежат руки. В итоге нагрузка на рычаг оказывается не такая уж и маленькая, и коробка теряет изначальную “тугость”

Приотпущенное сцепление

Как вы знаете, сцепление – неотъемлемая часть МКПП. Оно участвует в процессе переключение передач (разобрали выше) и “трогания” с места. Наиболее пагубным является пробуксовывание диска сцепления в момент старта. Поскольку весь узел сильно нагревается и элементарно изнашивается за счет трения. Некоторые водители об этом не знают, неправильно пользуются сцеплением, чем значительно сокращая срок его службы.

К примеру, стоя на подъеме в тянучке, удерживают машину на месте за счет не полного схватывая сцепление (педаль сцепления не отпущена полностью) или заезжают на бровку/преграду не за счет инерции (малым ходом), как нужно. А за счет момента схватывания сцепления. Увы, но так сцепление не отслужит положенный срок. А работы по его замене выльются в копеечку, ведь оплатить придется не только новые запчасти, но и демонтаж коробки.

Итоги

Каждый сам принимает решение, обращать внимание на все вышесказанное или нет. От себя же добавлю, что ввиду конструктивных особенностей, механика сама по себе очень надежна, и единственное, что ее может быстро “угробить” – неправильные действия водителя. Следите за своим железным другом, и он вас никогда не подведет

Следите за своим железным другом, и он вас никогда не подведет.

Рычаг переключения передач – устраняем недуги системы

Иногда перед автомобилистом встает вопрос, почему болтается рычаг переключения передач, однако прежде чем на него ответить, следует четко представлять, что собой представляет данный элемент КПП, его устройство и какие функции он выполняет.

Рукоятка рычага переключения передач, или какова конструкция системы?

Особенностью всех механических коробок переключения передач является необходимость ручного воздействия на рычаг. Можно считать, что как раз он и выполняет важнейшую функцию в определении скоростного режима вашего перемещения. А значит, без него управление транспортным средством становится просто невозможным. Принцип работы рычага довольно прост: наклоняя в продольном и поперечном направлениях, вы устанавливаете его в положение, которому соответствует определенная скорость.

Рукоятка рычага переключения передач соединена с синхронизатором посредством вилки, положение которой передает информацию о номере выбранной скорости. Синхронизатор выставляет шестерни коробки передач так, чтобы вырабатываемая мощность мотора позволила двигать авто с заданной скоростью. В случае, когда положение рычага соответствует нейтральной передаче, его удерживают пружины. Схема переключения скоростей часто изображена на головке рычага.

Как может располагаться рычаг переключения передач?

Расположение рычагов КПП может быть как напольным, так и подрулевым. И несмотря на то, что последнее считается более удобным в эксплуатации, тем не менее, в большинстве случаев производители авто отдают предпочтение первому варианту. Это обусловлено некоторыми недостатками подрулевого расположения, среди которых: низкая скорость и четкость, вероятность неполного включения передач, тяги изнашиваются намного быстрее, иногда возможно их заклинивание, а также и «выбивание» передачи.

А ведь при этом в обоих вариантах устройство рычага переключения передачи остается одинаковым. Различия могут быть только в длине, причем если раньше она могла достигать даже 30 см, то сегодня заводы-изготовители стремятся сделать ее как можно меньше, устраняя слишком большой ход рычага переключения передач. Поэтому с напольным расположением существенно ничего не изменится в конструкции, но поломок станет заметно меньше.

Скрип рычага переключения передач и другие неполадки

Из всего вышесказанного ясно, что данная деталь является одной из самых важных во всей коробке переключения передач, и если она вышла из строя, то управлять таким транспортным средством становится опасно для жизни. Наиболее распространенными причинами, по которым может произойти такое ЧП, являются либо механические повреждения, либо же последствия некорректной эксплуатации. Приведем несколько поломок, которые вы легко обнаружите самостоятельно.

Следует знать, что ручка рычага переключения передач должна перемещаться свободно, без заеданий. В случае же, когда возникают трудности в выполнении данного действия, скорее всего вышла из строя сферическая шайба или же шаровая опора. Их необходимо заменить в срочном порядке. Также о неисправности говорит и скрип рычага переключения передач. Если же происходит самопроизвольное выключение, значит, обязательно стоит проверить пружину, вполне возможно, что она попросту соскочила.

Как произвести ремонт рычага переключения передач?

В любом случае, что бы ни произошло, ремонт рычага переключения передач предполагает замену вышедших из строя деталей, а без его полного снятия сделать такое будет невозможно. С этой целью демонтируется пластиковая защитная пластина и освобождается обойма шарниров. После чего необходимо отвести в сторону реактивную тягу и снять целиком весь рычаг. Но для того, чтобы освободился доступ ко всем пластмассовым втулкам и оси, нужно обязательно снять чехол для рычага переключения передач.

Чтобы заменить пружину, ее необходимо вытащить, а для этого нужно демонтировать стопорное кольцо и шарнир с рычагом. В случае, когда не обойтись без замены шаровой опоры, следует аккуратно раздвинуть пальцами сферическую шайбу и вынуть износившуюся деталь. При этом, устанавливая новую, смажьте ее.

Тяги же меняются следующим образом. В нижней части авто находится хомут, следует ослабить его затяжку. Дальше нужно отсоединить его от шарниров и, раскрутив гайку крепления, можно свободно вытянуть тягу. Монтаж новой осуществляется в обратном порядке. Таким образом, заменив все испорченные элементы на новые, можно ездить спокойно. При этом не забывайте, что периодически необходима и регулировка рычага переключения передач.

Стоит ли устранять поломку?

Многие даже не пытаются починить рычаг КПП ваз 2114, но задача эта вполне решаема, к навыкам не требовательна, а бесспорные плюсы стоят часа времени. Разница настолько заметна, что если поломка присутствовала в вашей жизни долго, вы постоянно будете вспоминать, что шума не хватает.

Ремонт займет совсем немного времени, отделаться можно маленькой суммой, а взамен вы получите целый ряд огромных плюсов, в виде:

• пропадут неприятные звуки сопутствующие набору скорости;
• рычаг КПП будет зафиксирован;
• переключение станет плавным;
• на холостом ходу рычаг перестанет» танцевать ламбаду» под вашей рукой.

Ремонт КПП

При обнаружении одной из неисправностей коробку следует отремонтировать, чтобы предотвратить ее полный выход из строя.

Перед ремонтом надо подготовить место, инструмент, промывочную жидкость, лучше керосин, ветошь, коробочки для мелких деталей.

Снятие КПП лучше проводить на эстакаде или яме.

Подготовка инструментов

При снятии и ремонте коробки передач потребуется следующий инструмент:

• молоток;
• мощная отвертка;
• две простые плоские отвертки и одна крестообразная;
• головки на 13 мм и 17 мм с удлинителем;
• торцовые ключи на 10 мм и 19 мм;
• пинцет;
• набор гаечных ключей;
• обтирка или ветошь;
• емкость для отработанного масла.

Демонтаж коробки с автомобиля

Прежде чем демонтировать КПП, необходимо автомобиль поставить на эстакаду, подпереть колеса, чтобы не двигался. Отсоединить минусовую клемму на аккумуляторе или выключить массу, если есть. Слить трансмиссионное масло.

Далее по порядку, в салоне:

снять панель радиоприемника;

демонтировать рычаг коробки;

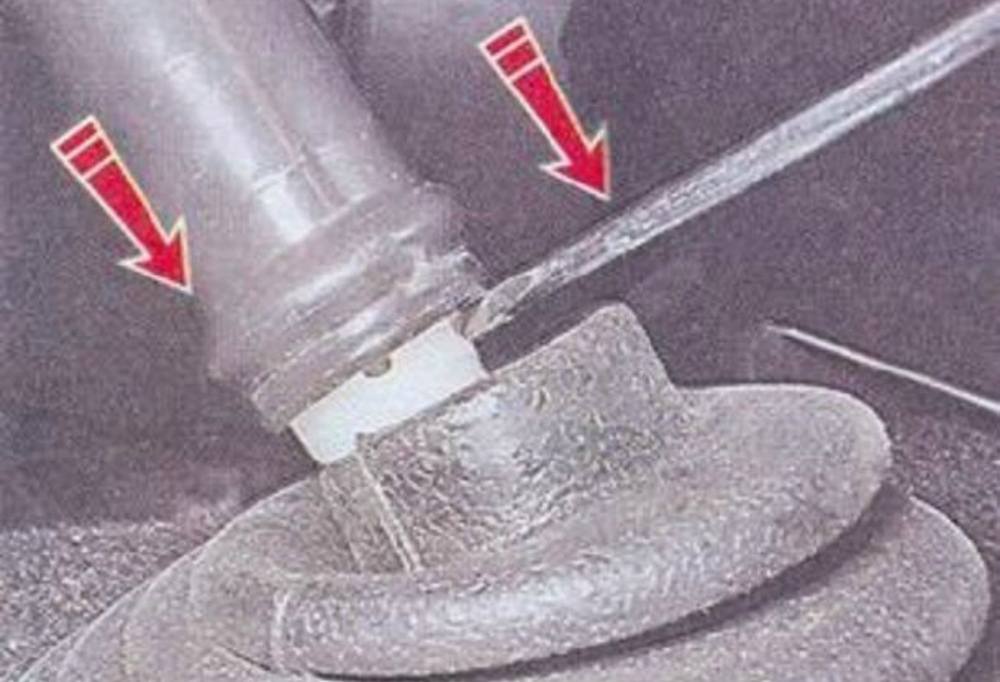

двумя отвертками разжать лепестки и снять демпфер с рычага;

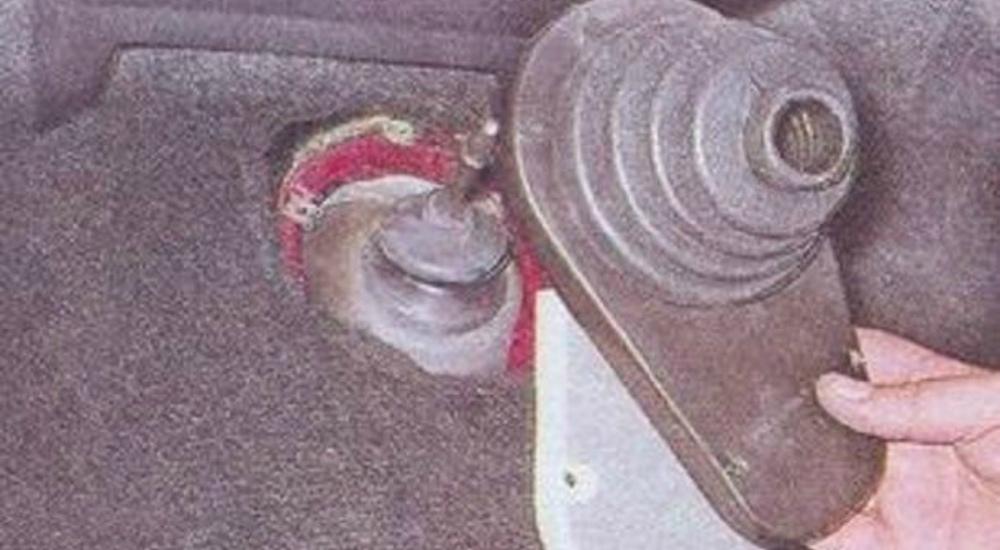

снять крышку, прикрывающую отверстие в полике;

под автомобилем:

• отсоединить электрические провода от коробки и от стартера;
• снять стартер;

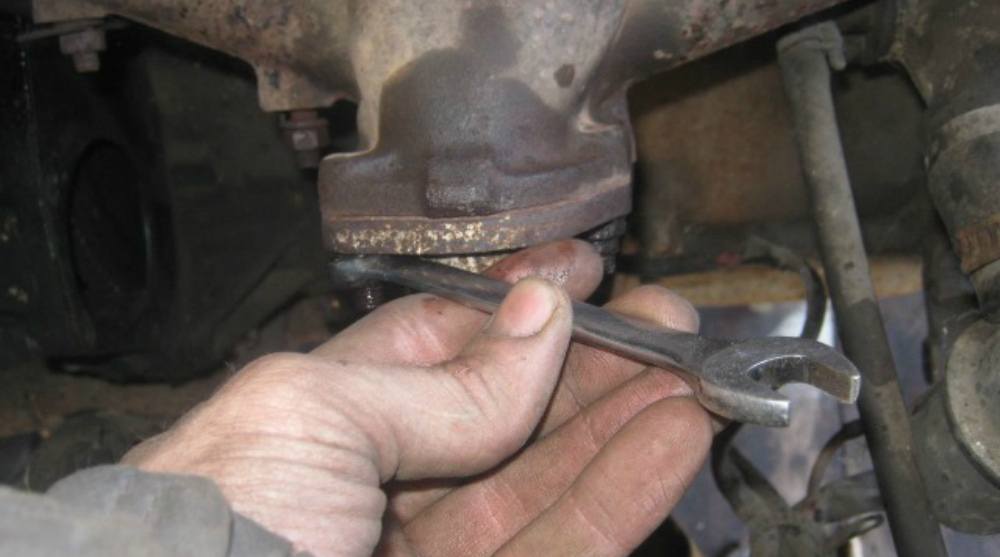

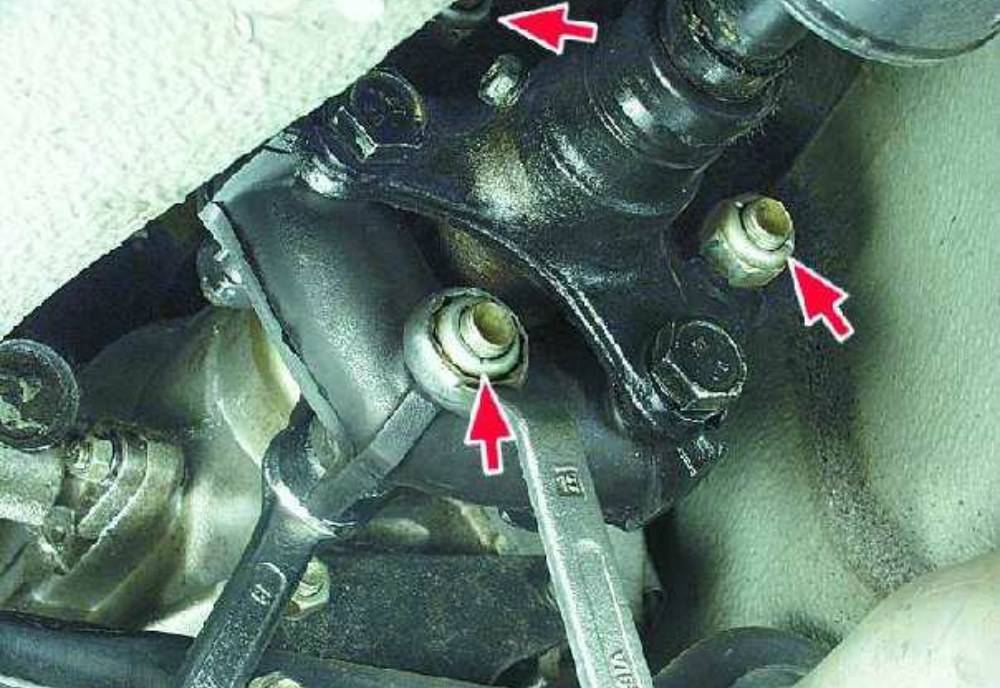

• отсоединить карданный вал, разобрав эластичную муфту;

• отсоединить привод спидометра;
• отсоединить и снять трубу выхлопных газов;

открутить крышку, закрывающую корзину сцепления;

поставить опору под коробку;

• торцовым ключом на 19 мм открутить болты, крепящие корпус КПП к блоку цилиндров двигателя;
• вставить отвертку между картером и блоком, отжать картер от блока;

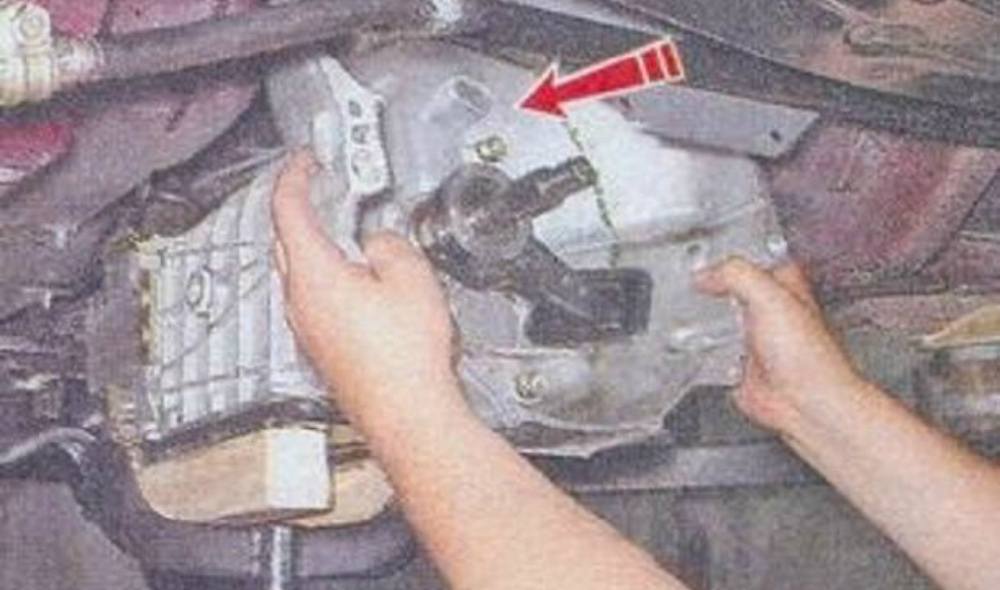

• снять коробку.

Снятие этого агрегата лучше проводить вдвоем, так как его вес 23 кг. Вариант снятия можно посмотреть на видео:

Разборка коробки

Прежде чем разбирать коробку, ее необходимо тщательно промыть керосином или уайт-спиритом.

Разборку лучше делать на верстаке с достаточной площадью столешницы, имея рядом коробочки для складирования мелких деталей.

При работе нужно быть внимательным и запоминать, что где находится, потому что предстоит ее еще собирать.

Процесс разборки коробки показан на видео. Мастер от начала до конца показывает и рассказывает, как это сделать:

Смена подшипника

Одна из частых и серьезных неисправностей коробки — это износ подшипников. Эти детали устроены так, что не подлежат ремонту. Поэтому их меняют на новые той же марки.

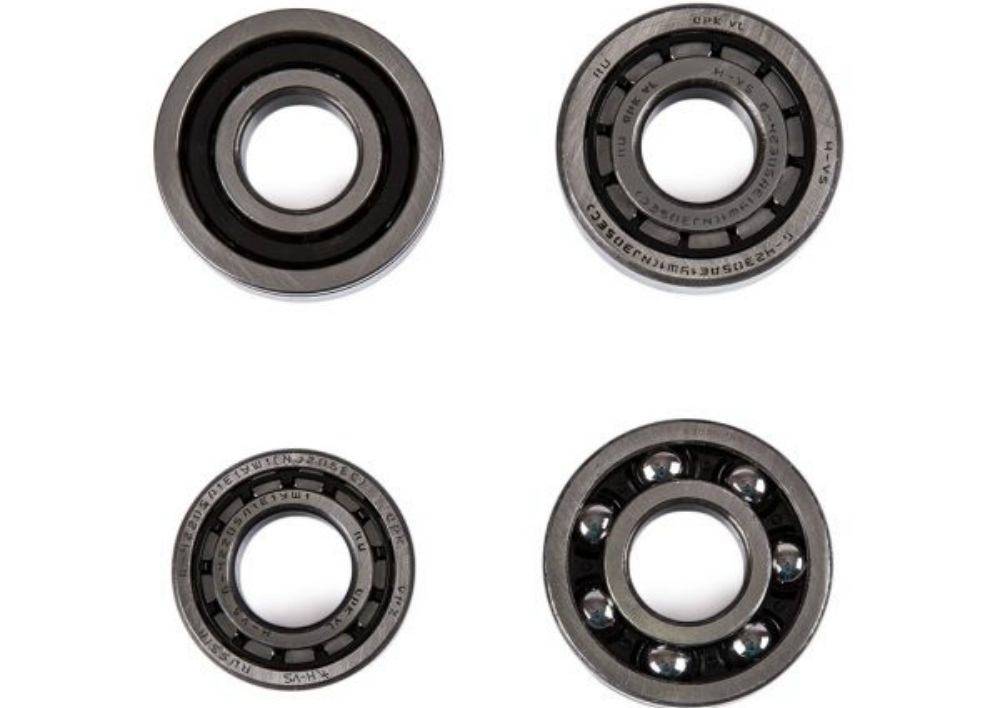

В коробке передач «Жигулей» установлены четыре вида подшипников. У каждого вала свои, разные в исполнении и размерах.

Процесс снятия подшипников подробно показан на видео в главе «разборка коробки». Подшипники первичного вала, можно поменять, не разбирая КПП.

Как поменять подшипник первичного вала, показано на этом видео, на примере коробки от «Нивы»:

Историческая справка

Каждый школьник слышал уже в 7 классе о знаменитом рычаге Архимеда. Греческий философ утверждал, что при определенных размерах этого простого механизма он мог бы перевернуть нашу Землю, будь вторая такая планета, которую можно было бы использовать в качестве опоры. Архимеду действительно принадлежит большая заслуга в развитии статики, поскольку он смог экспериментально получить математическое равенство, которое в настоящее время носит название «Условия равновесия рычага».

Однако сам принцип рычага использовался задолго до нашей эры. Так, известно, что для забора воды из рек применялся этот простой механизм. Существуют исторические свидетельства, что при строительстве пирамид египтяне также применяли систему рычагов.

Неисправности КПП

Коробка на «Жигулях» седьмой модели считается надежным узлом. Если ее во время обслуживать и бережливо относиться при эксплуатации, то длительное время ремонт не понадобится. Однако, все узлы и детали подвергаются износу. Причин этому множество. В любом случае при обнаружении нарушения работы в коробке передач необходимо сделать диагностику и ремонт.

В большинстве неисправности возникают следующих видов.

Одна из передач не включается

Не вскрывая коробки можно предположить что:

• износились шарниры и пружины, необходимо заменить, а лучше провести полный ремонт;
• на синхронизаторах кольца пришли в негодность, необходимо сменить;
• лопнула пружина синхронизатора, сменить;
• на шестерни передачи износились зубья, поменять шестеренку.

Выбивает передачу при езде

Бывает, что при включении какой-либо передачи она не произвольно выключается. Возможные причины:

• шарнир рычага заклинивает, осмотреть и зачистить;
• неисправно сцепление, возможно не до конца включается, отрегулировать, если изношен диск, заменить его;
• рычаг переключения сломан, поменять на новый;
• вилки, переключающие передачи согнуты, поменять на новые.

Хруст и скрежет в коробке во время движения

Эта неприятность появляется по следующим причинам:

• изношены подшипники, их следует поменять, а заодно проверить сальники;
• изношены зубы шестерен, в этом случае лучше сделать капитальный ремонт;

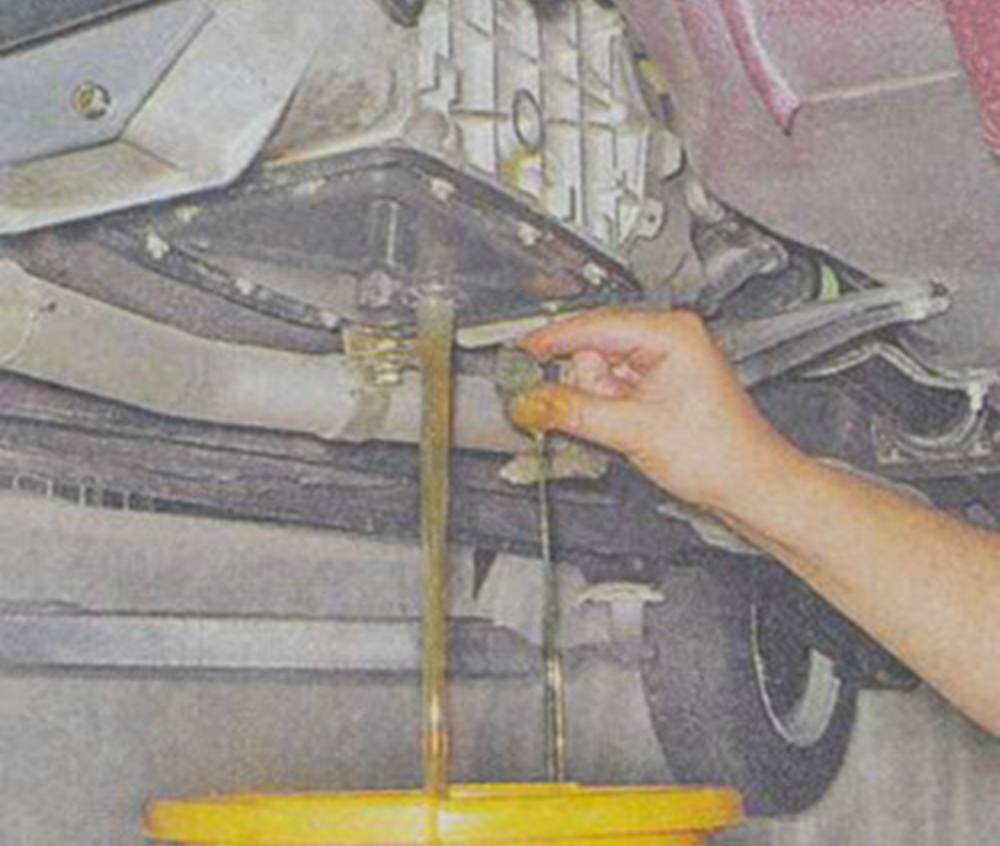

• не достаточно или нет совсем смазывающей жидкости в коробке передач, найти утечку и устранить, долить масло.

Течь смазки из коробки

Коробка переключения передач устроена так, что смазка не может вытекать самопроизвольно. Но если под автомобилем образовалось масляное пятно, следует произвести ревизию и устранить течь.

Причиной может быть:

• износ сальников и уплотнительных прокладок из-за естественного старения резины, необходимо поменять на новые;
• разболталось крепления крышек на коробке, подтянуть полностью все гайки и болты;
• механическое повреждение корпуса или крышек коробки, если повреждена стальная крышка, ее можно заварить. Если поврежден картер, то лучше его поменять, так как он литой из алюминиевого сплава.

Какую КПП можно поставить на ВАЗ 2107

Изначально «Семерка» выпускалась с «четырехступкой», поэтому на нее можно установить любую ВАЗовскую коробку от заднеприводных «Жигулей». Следуют знать, какие функции будет выполнять автомобиль. Если его использовать как рабочую лошадку, возить грузы, таскать прицеп, то подойдет четырехступенчатая КПП. Она более выносливая и устойчивая к переменным нагрузкам. Если же необходима скоростная езда по автомагистралям, то подойдет пятиступенчатая КПП.

Есть возможность устанавливать коробки с иномарок.

Лучший вариант — коробка с итальянской модели «Фиат», так как это прототип нашего ВАЗа.

Также можно еще установить с «БМВ» ранней модели, но для монтажа придется переделывать крепления.

Замена

Если действия, описанные в предыдущем пункте, вам не помогли, то, по всей видимости, необходимо произвести замену элемента своими руками.

Что потребуется?

Для того чтобы произвести замену кулисы, вам понадобится подготовить все, что может потребоваться для выполнения работ:

• непосредственно новая кулиса для ВАЗ 2110;
• отвертка;
• бокорезы;
• набор гаечных ключей;
• трещотка;
• смазка «Литол-24».

Новая кулиса для трансмиссии ВАЗ 2110

Отвертка с плоским наконечником

Бокорезы — ими нужно будет раскусить хомут

Приготовьте набор гаечных ключей — вам понадобятся ключи разных размеров

Трещотка для откручивания болтов

Смазка «Литол-24»

Поэтапная инструкция

1. Сядьте в салон вашего ВАЗ 2110 и при помощи отвертки произведите демонтаж декоративного чехла рычага переключения скоростей. Потяните селектор КПП вверх и демонтируйте его вместе с защитным чехлом.
2. Возьмите гаечный ключ на «10» и по очереди открутите две крепежные гайки, а также болт, крепящий накладку кронштейна блокировки задней передачи.
3. Далее, возьмите гаечный ключ на «13» и отверните гайку, крепящую ось рычага КПП. Затем открутите винт, фиксирующий ось. Здесь вам может потребоваться трещотка.
4. Произведите демонтаж оси. Потом из селектора КПП вытащите набор втулок (чтобы не потерять их в процессе замены).
5. После этого вам необходимо произвести демонтаж реактивной тяги от подушки кулисы. Для этого возьмите накидной ключ, которым вы будете придерживать гайку сверху, а при помощи ключа на «13» открутите ее, как показано на фото.
6. Затем нужно снять облицовочную часть пола и пластмассовую консоль — в противном случае демонтировать кулису не получится. Для этого открутите все болты по периметру консоли. Сняв верхнюю часть консоли, сделайте то же самое с нижней частью. Будьте осторожны, чтобы не повредить провода электропроводки.
7. Далее, открутите четыре винта крепления селектора КПП к кузову автомобиля.
8. Залезьте под днище транспортного средства и при помощи ключа на «13» отвинтите гайки кронштейна подушки кулисы, после чего демонтируйте сам кронштейн.
9. Демонтируйте кулису в сборе с рычагом КПП. Внимательно визуально осмотрите все элементы устройства. Возможно, износилась только подушка, а сама кулиса еще не отработала свой ресурс службы. Тогда замените подушку и установите элемент на место.
10. Если же сам компонент трансмиссии вышел из строя, то есть на нем явно видны механически повреждения, к примеру отломались ушки, то кулису следует заменить на новую. Перед этим смажьте все трущиеся элементы, в том числе рычаг КПП моторным маслом или «Литолом-24», чтобы избежать появления скрипов.

1. При помощи отвертки произведите демонтаж защитного чехла КПП.

2. Открутите гайки и винт крепления кронштейна устройства блокировки заднего хода.

3. Так выглядит устройство блокировки задней передачи в разборе.

4. Открутите гаечным ключом болты крепления кулисы к кузову ВАЗ 2110.

5. Произведите демонтаж кулисы через днище авто.

6. Так выглядит вышедшая из строя кулиса с треснутыми ушками крепления. На этом замена кулисы ВАЗ 2110 своими руками окончена. Произведите сборку всех компонентов в обратной последовательности.

Разборка

Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.

1. Зачистите и тщательно отмойте все наружные поверхности коробки передач.
2. Разместите коробку в вертикальном положении и демонтируйте заднюю крышку.
3. Снимите кронштейн троса сцепления, после чего резиновым молотком сбейте заднюю крышку с КПП.
4. Извлеките старую уплотнительную прокладку. Она пойдет под замену.
5. Включите любую из двух передач — 3 или 4.
6. Открутите болт, который удерживает 5 передачу, после чего включите ее.
7. Одновременное включение указанных скоростей позволит зафиксировать вал и не допустить его проворачивание.
8. Открутите гайку на вторичном валу, а затем и на первичном.
9. Снимите синхронизатор 5 скорости вместе с вилкой.
10. Извлеките вилку из муфты. Синхронизатор снимайте максимально аккуратно. Если допустить схождение муфты со ступицы, подпружиненные шарики, которые фиксируют синхронизатор, попросту рассыпятся.
11. Снимите кольцо блокировки синхронизатора 5 скорости.
12. Извлеките ведомую шестерню 5 скорости со вторичного вала.
13. Извлеките упорного кольцо, расположенное на игольчатом подшипнике.
14. Снимите сам игольчатый подшипник с шестерни 5 скорости.
15. Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.
16. Теперь со вторичного вала следует удалить втулки игольчатого подшипа, а также извлечь упорную шайбу.

1. Достаньте кольцо, которое фиксирует подшипник первичного вала, а затем аналогичного кольцо вторичного вала.
2. Открутите пробку фиксатора и извлеките шарик, пружинку фиксатора. Далее вы сможете достать еще пару фиксаторов.
3. Снимите заднюю опору двигателя.
4. Открутите пробку фиксатора задней передачи, наклоните коробку и достаньте таким образом шарик фиксатора и пружину.
5. Демонтируйте крепежные болты картера сцепления и картера коробки.
6. Действуя максимально аккуратно, рассоедените два агрегата. Чтобы это сделать, в картерах имеются пазы, куда вставляются концы отвертки. Покачивая, можно без особых проблем рассоединить элементы.
7. Снимите картер коробки передач.
8. Открутите болт крепления вилки переключения 1 и 2 скоростей.
9. Снимите вилку и шток.
10. Открутите болт крепления вилки 3 и 4 скоростей.
11. Выделите головку штока из зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.

Разбирая коробку на части, обязательно обращайте внимание на состояние элементов. Если вовремя обнаружить неисправности и заменить компоненты КПП, можно обойтись недорогим, но очень эффективным самостоятельным ремонтом

На что обратить внимание

Итак, следуя инструкции, разбираем КПП вашего ВАЗ 2109

Попутно обращаем внимание на следующие моменты:

• Подшипники. При их износе возникает гул коробки. Плюс изношенные подшипники негативно влияют на состояние прочих элементов КПП;
• Синхронизаторы и уплотнительные шайбы. Если их состояние оставляет желать лучшего, то передачи плохо переключались именно из-за них. Замените их;
• Система сцепления, сухари, фиксаторы ступицы муфты. Все это подлежит отдельной замене при наличии следов износа, дефектов;
• Блокирующие кольца, синхронизаторы. При наличии сколов, зазубрин даже и не думайте над альтернативными решениями, сразу меняйте;
• Дорожки подшипников. Со временем они изнашиваются. При обнаружении следов выработки выполните полную замену. В таком состоянии им осталось совсем чуть-чуть до поломки;
• Зазор между шестеренками и блокирующими кольцами. В норме он составляет не меньше 0,6 мм. При отклонениях решение одно — замена колец;
• Стопорные кольца. При потере упругости эти элементы следует обязательно менять, поскольку свои функции они более выполнять не смогут.

Собирая КПП, не забудьте смазать новые прокладки слоем литола. А при запрессовке сальников делайте это рабочей кромкой внутрь. Металлическая обойма должна располагаться с наружной стороны.

https://youtube.com/watch?v=cgCFhYP17

В процессе обратной сборки коробки передач следует обрабатывать все трущиеся компоненты маслом, не забывать про герметик для соединения картеров сцепления и КПП. Сделать все своими руками вполне реально.

Как демонтировать рычаг КПП ВАЗ 2107

Если у Вас были проблемы с люфтом именно во втулках, то заранее нужно приобрести ремкомплект ручки кпп ваз 2107 и после её демонтажа.

Перед началом работ приготовьте отвертку.

Перед установкой на место полностью соберите стержень с втулками, наденьте его не рычаг и резко ударьте вниз, чтобы посадить его на место.

Если необходимо заменить полностью кулису, то к отвертке добавьте ключ на 10 (лучше торцовый или головку):

• снимите декоративную панель;
• открутите пыльник;
• ключом на 10 открутите механизм;
• извлеките его из коробки.

После ремонта или при замене сборка производится в обратном порядке.

Качество ремкомплектов втулок оставляет желать лучшего и люфт стержня остается достаточно велик, поэтому некоторые вместо пластиковых и резиновых втулок просто подбирают по размеру простой шланг и крепят на него.

Трансмиссионное масло для КПП

Для выбора трансмиссионного масла в коробку передач «Лады», нужно учесть регион, где будет эксплуатироваться машина.

Предлагается два вида масел. Первое — с диапазоном температур от +35 до -26, это SAE 80W85 и второе — с диапазоном температур от +45 до -40, это SAE 75W90.

Лучшим масло — синтетическое, но полусинтетическое и минеральное не принесут вреда для трансмиссии «Семерки». Количество масла в КПП ВАЗ 2107 около 1,6 литра. Время смены масла производится согласно указанию в технической инструкции, прилагаемой к автомобилю.

Уровень масла в МКПП

Уровень масла в коробке проверяется следующим образом:

• загнать автомобиль на эстакаду или яму;
• очистить пробку заливного отверстия;
• открутить пробку;
• померить через отверстие щупом или другим предметом напоминающим щуп. Масло должно быть на уровне конца заливного отверстия, при необходимости долить.

Смена масла

Смену масла лучше производить на эстакаде или яме при тёплом двигателе, так масло быстрее стечет. Заранее приготовить инструмент, емкость под отработку не менее двух литров, масло для смены.

Порядок следующий:

очистить пробки залива и слива от грязи;

приготовленную емкость для отработанного масла поставить под сливное отверстие;

• открыть сливное отверстие и дождаться, пока масло полностью стечет в емкость;
• вычистить пробку от старого масла и закрыть сливное отверстие;
• залить 1,5 литра нового масла в коробку через заливное отверстие (заливать лучше нагнетателем);

дать постоять минут десять, после этого проверить уровень и долить, если необходимо.

Как отрегулировать кулису на мазе

Техническое обслуживание и регулировка коробки передач ЯМЗ-238А автомобилей МАЗ-64227, MA3-54322

Уход за коробкой передач заключается в проверке уровня масла и смене его в картере. Уровень масла в картере должен совпадать с контрольным отверстием. Сливать масло нужно горячим через все сливные отверстия. После слива масла нужно снять крышку в нижней части картера, в которой помешается маслоприемник масляного насоса с магнитом, тщательно промыть их и установить на место

При этом следует обратить внимание на то, чтобы не перекрыть масляную магистраль крышкой или ее прокладкой

Для промывки коробки передач рекомендуется использовать 2,5—3 л индустриального масла И-12А или И-20А по ГОСТ 20799—75. При нейтральном положении рычага управления коробкой передач на 7—8 мин пускают двигатель, затем его останавливают, промывочное масло сливают и заполняют коробку передач маслом, предусмотренным картой смазки. Недопустимо промывать коробку передач керосином или дизельным топливом.

В процессе эксплуатации привода коробки передач возможны регулировки: положения рычага 3 (см. рис. 47) переключения передач в продольном направлении;

положения рычага переключения передач в поперечном направлении: блокировочного устройства телескопических элементов продольной тяги.

Для регулировки угла наклона рычага 3 в продольном направлении необходимо ослабить гайки болтов 6 и перемещением тяги 4 в осевом направлении установить угол наклона рычага примерно 85 ° (см. рис. 47) при нейтральном положении в коробке передач.

Регулировка положения рычага в поперечном направлении осуществляется изменением длины поперечной тяги 17, для чего необходимо отсоединить один из наконечников 16 и, отвернув гайки, отрегулировать длину тяги так, чтобы рычаг управления коробкой, находясь в нейтральном положении против включения 6—2 и 5—1 передач, имел примерно угол-, равный 90 ° к горизонтальной плоскости кабины (в поперечной плоскости автомобиля).

Регулировку блокировочного устройства привода переключения передач нужно производить следующим образом: поднять кабину; расшплинтовать палец 23 и отсоединить тягу 4 от вилки 22

очистить серьгу 25 и внутреннюю тягу от старой смазки и грязи;

задвинуть внутреннюю тягу до «щелчка» блокировочной втулки 15;

расконтрить гайку серьги 25 и, вставив отвертку в шлиц хвостовика внутренней тяги, вывертывать ее до исчезновения углового люфта серьги;

удерживая хвостовик 24 от проворачивания, затянуть контргайку;

проверить качество регулировки. При смещении блокировочной втулки 21 в сторону пружины 19 внутренняя тяга должна вытягиваться без заеданий на всю длину, а при задвигании тяги внутрь до упора в пазы блокировочная втулка должна перемещаться четко с «щелчком» до упора втулки в нижний выступ серьги.

При регулировке привода следует соблюдать следующие требования;

регулировку производить при поднятой кабине и при неработающем двигателе;

не допускать изгиба и погнутости наружной и внутренней подвижных тяг;

во избежание поломки подсоединение тяги 4 к вилке 22 производить так, чтобы отверстие в серьге под палец 23 располагалось над продольной осью тяги 4

нейтральное положение коробки передач при поднятой кабине проверять свободным перемещением рычага 18 механизма переключения передач в поперечном направлении (относительно продольной оси автомобиля). Валик 12 при нейтральном положении коробки имеет осевое перемещение, равное 30— 35 мм; при этом ощущается сжатие пружины.

Описанные выше регулировки привода коробки передач следует производить при снятии и установке двигателя и кабины.

Возможные неисправности коробки передач и ее привода, а также способы их устранения приведены в табл. 5.
