Ремонт вакуумного усилителя тормозов – как найти общий язык с системой?

Устройство вакуумного усилителя

Вакуумный усилитель представляет собой единый блок с НТЦ (главным тормозным цилиндром). Этот узел состоит из пяти основных сегментов. Сегодня существует масса различных конструктивных решений и их модификаций, каждая из которых отличается наличием дополнительных деталей, габаритами, конфигурацией и так далее. Однако основные составляющие являются неизменными, рассмотрим их более подробно.

  • Корпус поделен на 2 камеры специальной диафрагмой. Первая атмосферная полость размещается со стороны ГТЦ, а вакуумная камера находится в направлении тормозной педали.
  • Вакуумная камера. Этот сегмент включает такие детали, как впускной коллектор и обратный клапан. Первый элемент является источников разряжения. В сочетании с дизельными моторами, конструкция имеет электрический насос, который обеспечивает непрерывную подачу усилий. В таких моделях вакуумный усилитель находится в заряженном состоянии, только когда работает силовой агрегат. При выключении мотора или неисправности этого узла происходит отключение коллектора от усилителя.
  • Атмосферная камера оборудована специальным клапаном. В исходном положении этот элемент соединяет ее с вакуумной полостью, а при перемещении педали, соответственно, отсоединяет. В совокупности этот и предыдущий элементы являются основными компенсаторами массы.
  • Толкатель напрямую подключается к педали тормоза. Он предназначен для перемещения отслеживающего клапана, смонтированного между вакуумной камерой и атмосферной полостью. Эластичная диафрагма соединена с торцом штока ГТЦ и обеспечивает подачу в цилиндр жидкости под определенным давлением.
  • Возвратная пружина служит для возврата диафрагмы в начальное положение, когда вы убираете ногу с педали. Обеспечивает исходное состояние диафрагмы, когда нет воздействия на педаль системы торможения.В новых моделях современных авто, конструкция которых включает ESP-систему, устанавливаются усилители активного типа, предотвращающие опрокидывание.

Снятие ВУТ, если требуется ремонт

Когда после диагностики вы обнаружили, что усилителю нужен ремонт, и вы четко, знаете, его строение, а также всю механику работы с ним, то можно приступать к снятию устройства:

  1. Сначала нужно обзавестись ремкомплектом.
  2. Ознакомится с мануалом вашего авто, чтобы точно знать конструкцию ВУТ.
  3. Если в моторном отсеке имеется обивка, и пластиковая накладка, предохраняющая вакуумник, то снимаем их.
  4. Под рулевым валом разъединяем тягу привода усилителя от тормозной педали.
  5. Ключом на 17 откручиваем устройство от тормозного цилиндра. Далее, от штуцера убираем трубку, чтобы не получилось изгибов шланг, слегка наклоняем вперед тормозной цилиндр.
  6. Убираем провод стоп-сигнала, а потом ключом на 13 снимаем болты, чтобы высвободить ВУТ. Для успешного снятия, палец соединяющий усилитель и педаль вытаскиваем. После чего устраняем две гайки на креплении кронштейна.
  7. Теперь приступаем к ремонту вакуумника.

Стоит понимать, если вы неспособны самостоятельно провести ремонт лучше доверить это дело опытному механику или просто заменить, на новое устройство.

Установленный новый ВУТ

Способы проверки усилителя

Существует четыре основных варианта испытания
вакуумного усилителя тормозов. Для начала, необходимо завести ДВС, поскольку
лишь подача вакуума от мотора позволяет усилителю корректно функционировать.

Троение
двигателя при нажатии на педаль тормоза

Если вакуумник пропускает воздух, то в процессе
работы ДВС появляются пропуски зажигания. Такое случается вследствие
повреждения мембраны или внутреннего клапана. Такая поломка ведет к нарушению
наилучшей пропорции воздуха и горючего – в этом случае говорят о троении двигателя. Чтобы это
проверить, запускаем мотор вхолостую и жмем на тормоза.

Включаем ДВС и даем ему поработать вхолостую около
пяти минут. Потом выжимаем тормоз до конца. Это нужно для образования в
остановочной системе вакуума. Отпускаем тормоз и опять давим до упора.

При неисправности вакуумного усилителя тормозов мы
увидим, что амплитуда педали во второй раз окажется существенно короче. Если же
педаль двигается одинаково и при начальном, и при повторном испытании, то узел
не поврежден.

Проверка
вакуума двигателя вакуумметром

Если результаты предыдущих тестов вызывают сомнения,
то лучше продиагностировать ВУТ на достаточное поступления вакуума. В этом нам
поможет вакуумметр.

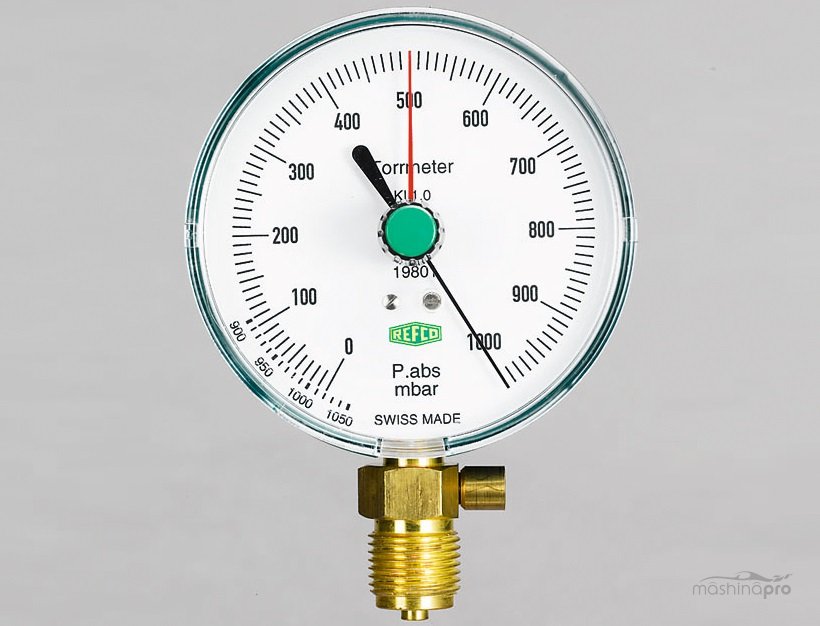

Автомобильный вакуумметр
Автомобильный вакуумметр

  1. Отсоединяем
    вакуумный шланг от усилителя и подключаем через тройник, обеспечивая
    возможность использования вакуумметра.
  2. Заводим
    ДВС.
  3. Смотрим
    на датчик: если на нем отображается значение меньше 400-450 мм ртутного столба,
    значит, вакуум выходит через трещину или негерметичный уплотнитель впускного
    коллектора, шланг, негерметичный уплотнитель головки блока цилиндров либо
    другие механизмы.

Проверка
ВУТ ручным вакуумным насосом

Вот мы и подошли к тому, как проверить механизм,
используя ручной вакуумный насос. Пожалуй, это наиболее действенный метод. На
проверку уйдет совсем немного времени.

  1. Даем
    ДВС поработать вхолостую на протяжении 15 минут, до выхода на рабочую
    температуру.
  2. Заглушаем
    ДВС и отсоединяем вакуумный проводник от возвратного клапана усилителя
    тормозов.
  3. Подсоединяем
    к клапану ручной вакуумный насос.
  4. Подаем
    напор вакуума на механизм до 500 мм ртутного столба.
  5. Выжидаем
    пять минут: если ВУТ исправен, он будет держать вакуум.
  6. Жмем
    на остановочную педаль (насос при этом не отсоединяем) – при неповрежденном устройстве
    вакуум снизится на 125-250 мм ртутного столба. Если показатель останется таким
    же или снизится до нуля, значит, вакуумный помощник поврежден.

Проверка
обратного клапана ВУТ

Проконтролировать работу возвратного клапана можно
двумя способами: указанная деталь демонтируется, проверка производится при
работающем моторе и выжатой педали остановки ТС.

Снимаем клапан. Дуем в штуцер, ранее присоединенный
к ВУТ, используя жесткую резиновую грушу от ареометра. Можно подуть и ртом – в
неповрежденном клапане воздух проходит свободно. Потом втягиваем воздух из
штуцера. Нормально работающий клапан не будет пропускать воздух. Нарушения в
этом процессе говорят о повреждении клапана вакуумного помощника.

Диагностика обратного клапана ВУТ
Проверка обратного клапана ВУТ

Но снятие возвратного клапана – не лучшая проверка,
так как в процессе демонтажа можно нарушить герметичность конструкции. Поэтому
лучше использовать второй вариант:

  1. Заводим
    мотор на пару минут.
  2. Выжимаем
    до конца на педаль замедления хода и выключаем мотор.
  3. Неповрежденный
    возвратный клапан закроется. Поскольку со стороны коллектора отсутствует
    разрежение, а в отсеке останется вакуум, для удержания педали не надо
    прикладывать дополнительную силу.
  4. Если
    педаль остановки ТС сразу потянется кверху, то возвратный клапан системы
    поврежден.

Усилитель тормозов

Практически все современные машины оснащаются усилителями тормозов вакуумного типа. Они имеют довольно простую конструкцию, но при этом очень эффективны и достаточно надёжны.

Предназначение

ВУТ служит для передачи и повышения усилия от педали к главному тормозному цилиндру (ГТЦ). Иными словами, он упрощает действия водителя в момент торможения. Без него шоферу пришлось бы жать на педаль с неимоверной силой, чтобы заставить функционировать все рабочие цилиндры системы одновременно.

Устройство

Конструкцию ВУТ составляют:

  • корпус, представляющий собой герметичную металлическую ёмкость;
  • обратный клапан;
  • пластиковая диафрагма с резиновой манжетой и возвратной пружиной;
  • толкатель;
  • следящий клапан со штоком и поршнем.

Диафрагма с манжетой размещена в корпусе устройства и разделяет его на два отсека: атмосферный и вакуумный. Последний через односторонний (обратный) клапан подключён к источнику воздушного разрежения при помощи резинового шланга. В ВАЗ 2106 таким источником является труба впускного коллектора. Именно там во время работы силовой установки создаётся вакуум, который по шлангу передаётся к ВУТ.

Атмосферный отсек зависимо от того, в каком положении находится следящий клапан, может быть соединён как с вакуумным отсеком, так и с окружающей средой. Перемещение клапана осуществляется толкателем, который подсоединён к тормозной педали.

Диафрагма подсоединена к штоку, который предусмотрен для толкания поршня главного цилиндра. При её смещении вперёд шток надавливает на поршень ГТЦ благодаря чему происходит сжатие жидкости и нагнетание её к рабочим тормозным цилиндрам.

Пружина предназначена для возвращения диафрагмы в начальное положение по завершении торможения.

Как это работает

Функционирование «вакуумника» обеспечивает перепад давлений в его камерах. Когда мотор машины заглушён, оно равно атмосферному. При работающей силовой установке давление в камерах также одинаковое, однако там уже наблюдается разрежение, создаваемое движением поршней мотора.

Когда водитель жмёт на педаль, его усилие передаётся на следящий клапан через толкатель. Сместившись, он закрывает канал, который соединяет отсеки устройства. Последующий ход клапана выравнивает давление в атмосферном отсеке, благодаря тому что открывается атмосферный канал. Разница давлений в отсеках заставляет диафрагму изгибаться, сжимая возвратную пружину. При этом шток устройства нажимает на поршень ГТЦ.

Усилие, создаваемое «вакуумником», может превышать усилие водителя в 3–5 раз. Более того, оно всегда прямо пропорционально приложенному.

Расположение

ВУТ ВАЗ 2106 установлен в подкапотном отсеке машины с левой стороны моторного щита. Он закреплён четырьмя шпильками на пластине кронштейна педалей тормоза и сцепления. ГТЦ зафиксирован на корпусе «вакуумника».

Как всё работает

Для начала разберёмся, из чего состоит устройство вакуум-усилителя тормозов и что это вообще такое? Как и было сказано, вакуумный усилитель соединён с ГТЦ и вся конструкция не является особо сложной. Этот элемент включает в себя корпус, который, в свою очередь, делится на две части — это вакуумная и атмосферная ниши. Последняя находится ближе к педали тормоза.

Кроме корпуса, вакуумный усилитель имеет камеру, которая соединяется с ним при помощи обратного клапана с впускным коллектором.

Известно, что на дизельных двигателях применяется ещё и вакуумный электронасос, который обеспечивает постоянную работу усилителя. В том случае, если двигатель остановится, благодаря обратному клапану, произойдёт разъединение усилителя и коллектора, так как вакуум-усилитель функционирует только при работающем моторе. Такое же разъединение происходит и в том случае, когда вакуумник выходит из строя.

Кроме этого, вакуумный усилитель включает толкатель, а также возвратную пружину. Необходимо знать и о том, что в системе EPS используется активный усилитель тормозов, который предназначен для предотвращения переворотов автомобиля на высокой скорости. Вот так выглядит вакуумный усилитель в разрезе:

Мягкая педаль тормоза: причины

Разобравшись с тем, почему педаль тормоза может быть жесткой, следует обратить внимание на не менее распространенную проблему, когда педаль тормоза стала мягкой. В такой ситуации тормоза могут быть слабыми и плохо работать, что не менее опасно, чем жесткая педаль

В крайних случаях педаль тормоза после нажатия может не подниматься или проваливаться «в пол» при торможении

Естественно, в случае с «ватной» педалью владельцы интересуются, в чем причина неисправности, почему после прокачки тормозов педаль мягкая, а также как сделать педаль тормоза жестче

В крайних случаях педаль тормоза после нажатия может не подниматься или проваливаться «в пол» при торможении. Естественно, в случае с «ватной» педалью владельцы интересуются, в чем причина неисправности, почему после прокачки тормозов педаль мягкая, а также как сделать педаль тормоза жестче.

Итак, если в процессе эксплуатации авто или проведения сервисных или ремонтных работ (например, после замены ГТЦ) педаль стала мягкой, это зачастую указывает на то, что в тормозную систему попадает воздух. Другими словами, мягкая педаль тормоза указывает на завоздушивание тормозной системы. В этом случае на начальном этапе следует сменить тормозную жидкость, а сами тормоза нужно прокачивать.

Если же прокачка уже осуществлялась, высока вероятность того, что были допущены ошибки, имеют место незамеченные поломки, утечки тормозной жидкости и т.д. Например, часто водители сталкиваются с проблемой, когда после замены тормозных колодок педаль мягкая, проваливается педаль тормоза после замены тормозной жидкости, после прокачки проваливается педаль тормоза, а жидкость не уходит и т.п.

Так или иначе, основной причиной является разгерметизация тормозной системы. Трубопроводы перетираются и трескаются, возможны проблемы с тормозными цилиндрами, грязная тормозная жидкость повреждает зеркало цилиндров. Не следует исключать и заклинивание поршней ТЦ.

Параллельно требуется осмотреть места всех соединений, штуцера и другие элементы, так как даже несколько капель утечки тормозной жидкости никак не сказываются на уровне в бачке, однако в систему все равно попадает воздух, который и является причиной мягкой педали.

Также следует учитывать, что если менялись определенные элементы тормозной системы (диски, колодки, барабаны, рабочие цилиндры и т.д.), в этом случае эффективность торможения будет несколько снижена, пока детали не приработаются. В этом случае на протяжении нескольких десятков км. педаль также может быть мягче обычного или же педаль тормоза становится то мягкая, то тугая.

Еще добавим, что изменение жесткости педали может происходить и в том случае, если тормоза перегреваются и «кипят». Высокие нагрузки на тормозную систему (например, затяжные спуски с не полностью нажатой педалью тормоза) приводят к значительному повышению температур от трения колодок. Также перегревать тормоза может незаметное подклинивание колодок, когда механизм их отвода не работает должным образом.

Если же тормозная жидкость грязная, старая и потеряла свойства, от нагрева она может вскипеть. Это приводит к тому, что педаль тормоза проваливается или становится слишком мягкой («ватной»). Данная ситуация опасна тем, что проблема может иметь так называемый «плавающий» характер. При появлении подобных симптомов нужно начать с полной замены тормозной жидкости.

Гидравлический привод рабочих тормозов УАЗ-31512 и УАЗ-3741

Гидравлический привод рабочих тормозов автомобилей семейства УАЗ-3151 и семейства УАЗ-3741 вагонной компоновки состоит из подвесной педали, вакуумного усилителя, двухкамерного главного цилиндра, сигнального устройства, трубопроводов с соединительной арматурой и колесных рабочих цилиндров.

Гидравлический привод рабочих тормозов УАЗ-31512 и УАЗ-3741, общее устройство.

Педаль гидравлического привода тормозов качается на оси, закрепленной в кронштейне. Возвратная пружина постоянно удерживает педаль в исходном положении, прижимая ее к колпачку выключателя сигнала торможения, установленного на кронштейне педали.

На легковых автомобилях семейства УАЗ-3151 педаль тормоза при помощи пальца соединена с вилкой толкателя усилителя. На грузопассажирских автомобилях вагонной компоновки семейства УАЗ-3741 педаль тормоза соединена с вилкой толкателя усилителя тягой и промежуточными рычагами.

Вакуумный усилитель рабочих тормозов УАЗ-31512 и УАЗ-3741, устройство.

Вакуумный усилитель служит для повышения эффективности рабочих тормозов при работающем двигателе. В корпусе усилителя, закрытом крышкой, установлены диафрагмы и крышка, разделяющие усилитель на четыре полости : две атмосферные и две вакуумные. В корпусе клапана управления установлены воздушный фильтр для очистки воздуха, поступающего в вакуумный усилитель, и толкатель с клапаном управления в сборе.

Поршень клапана фиксируется в корпусе клапана управления стопорными винтами. Между поршнем первичной камеры и корпусом клапана установлена диафрагма клапана управления, которая прижимается к седлу корпуса клапана пружиной. Диафрагмы поршня вторичной камеры и поршня вторичной камеры, и сами поршни вторичной и первичной камер усилителя связаны между собой соединителем.

При отпущенной педали тормоза диафрагмы и поршни вакуумного усилителя тормозов находятся в исходном положении под действием конической пружины. В центральном отверстии поршня первичной камеры установлены буфер и шток, воздействующие на поршни главного тормозного цилиндра.

Отверстие под шток герметизировано уплотнителем, отверстие под корпус клапана управления — уплотнителем и защищено резиновым чехлом, отверстие под соединитель герметизировано уплотнителем. В крышку вакуумного усилителя тормозов ввернут обратный клапан, на котором крепится шланг, соединяющий усилитель с впускной трубой двигателя.

Принцип работы вакуумного усилителя тормозов.

Работа вакуумного усилителя тормозов основана на использовании разрежения во впускной трубе работающего двигателя. При отпущенной педали тормоза все четыре полости вакуумного усилителя сообщаются между собой через систему клапанов, давление во всех полостях усилителя одинаково. Диафрагма клапана управления прижата к седлу корпуса пружиной. Доступ атмосферного воздуха в полости усилителя закрыт.

При нажатии на педаль тормоза толкатель перемещает поршень, который перекрывает зазор между поршнем и диафрагмой клапана управления. При этом атмосферные полости усилителя разобщаются с вакуумными полостями, в последних при работающем двигателе создается разрежение.

При дальнейшем перемещении поршень отжимает диафрагму от седла корпуса, при этом открывается доступ воздуха в атмосферные полости. Сила, возникающая из-за разности давлений в полостях, перемещает корпус клапана управления, диафрагмы с поршнями, создавая дополнительное усилие на шток и поршни главного цилиндра.

При растормаживании оттяжная пружина педали тормоза возвращает толкатель в исходное положение, связь полостей с атмосферой прерывается, поршни диафрагм, диафрагмы и корпус клапана управления отжимаются возвратной пружиной и штоком в исходное положение, открывая сообщение между полостями : давление в них выравнивается.

При отказе вакуумного усилителя тормозов, на поршни главного цилиндра передается только усилие от ноги водителя. Регулировок вакуумный усилитель не требует. При отсутствии вакуумного усилителя вилка толкателя главного цилиндра на автомобилях семейства УАЗ-3151 непосредственно соединяется с педалью тормоза, а на автомобилях вагонной компоновки семейства УАЗ-3741 — с промежуточным рычагом привода.

Двухкамерный главный тормозной цилиндр рабочих тормозов УАЗ-31512 и УАЗ-3741.

Главный тормозной цилиндр служит для одновременного создания давления в обеих ветвях гидравлического привода рабочих тормозов при нажатии на педаль тормоза. Камеры главного цилиндра питаются тормозной жидкостью раздельно из двух бачков, установленных на корпусе цилиндра. Каждый из поршней имеет свою возвратную пружину. Взаимное положение поршней ограничивается втулкой-ограничителем и винтом.

Как проверить вакуумный усилитель тормозов

Возникает логический вопрос, как определить неисправность вакуумного усилителя тормозов. На самом деле сделать это достаточно просто, причем без использования дополнительного оборудования, проверку можно выполнить в условиях гаража и даже на улице.

Простейшая проверка выполняется по следующему алгоритму:

  • При заглушенном двигателе необходимо накачать вакуумный усилитель (тормозную систему). Делается путем нажатия на педаль тормоза примерно 4…5 раз.
  • В конце последнего нажатия педаль нужно зафиксировать в нажатом положении.
  • Запустить двигатель на холостых оборотах.
  • Если «вакуумник» работает исправно, то в него при запуске двигателя сразу пойдет разрежение, в результате чего педаль тормоз немного опустится вниз, что будет явно ощущаться поставленной на нее ногой.
  • Соответственно, если педаль не двигается и не реагирует на запуск двигателя, то имеет место разгерметизация в системе.

Другую проверку имеет смысл выполнить в случае, если тормозная система работает, вроде бы, исправно, но при нажатии на педаль тормоза наблюдается изменение в режиме работы ДВС. Так, проверка выполняется по следующему алгоритму:

Отсоединить трубопровод от впускного коллектора.

  • Его штуцер необходимо герметично «заглушить». Для этого можно воспользоваться хомутом или перетянутой резиновой трубкой с хомутом.
  • Запустить двигатель и дать ему немного прогреться.
  • Несколько раз нажать на педаль тормоза.
  • Если в момент нажатия на соответствующую педаль в режиме работы двигателя не произошло изменений (его обороты не повысились и не понизились), значит, в системе вакуумного усилителя тормозов имеет место разгерметизация.
  • Соответственно, если при нажатии педали двигатель начинает «захлебываться», значит, «вакуумник» и его система работают нормально.

Обратите внимание, что выполнение описанной проверки необходимо проводить при стоящем автомобиле, поскольку в таком режиме у него не будет работать вакуумный усилитель тормозов со всеми вытекающими последствиями.

Если проверка выявила наличие разгерметизации, то следующим шагом будет локализация места повреждения. Сделать это не всегда просто, поскольку трещина или место утечки может быть очень маленьким и порой находиться в самых неожиданных местах. Однако в качестве проверки и профилактики необходимо проверить следующие элементы системы вакуумного усилителя:

  • затяжка и общее состояние хомутов трубопровода ВУТ;
  • трубка герметичности ВУТ в местах зажимов и по всей длине (по возможности), зачастую причиной разгерметизации является появление трещины именно в упомянутой трубке;
  • состояние уплотнителя обратного клапана вакуумного усилителя, это также распространенная причина, особенно на старых автомобилях (например, ВАЗ-классика).

Если проверка не дала результатов, то имеет смысл попросту заменить все трубки вакуумного усилителя с хомутами.

Проверка обратного клапана

Проверить обратный клапан ВУТ можно с помощью одного из двух методов. Первый из них подразумевает демонтаж указанного элемента, а второй — на запущеном двигателе зажав педаль тормоза.

Как проверить снятый вакуумный усилитель тормозов

После того, как клапан снят, необходимо просто ртом или при помощи воздушного компрессора подуть в штуцер, который был подсоединен к усилителю. Если клапан исправен, то воздух должен проходить беспрепятственно. Следующий шаг в данном случае — втянуть воздух из того штуцера. Лучше всего ртом. Соответственно, обратно воздух клапан пропускать не должен. В противном случае обратный клапан частично или полностью вышел из строя и подлежит замене. Вместо рта можно воспользоваться плотной резиновой грушей, например, от ареометра.

Однако демонтировать обратный клапан — не лучшее решение, поскольку в процессе его снятия можно повредить герметичность системы вакуумного усилителя тормозов. Лучше проверять обратный клапан вакуумного усилителя тормозов на авто самым простым способом. В соответствии со вторым методом проверки рекомендуется действовать следующим образом:

  • запустить двигатель и дать поработать около одной-двух минут;
  • до упора нажать на педаль тормоза и заглушить двигатель;
  • если обратный клапан исправен, то он закроется, поскольку со стороны коллектора нет разрежения, а в камере сохранится вакуум, соответственно, педаль не будет давить вверх (не надо будет оказывать дополнительного усилия для ее удержания);
  • в противном случае (если педаль резко потянется вверх) имеет место повреждение обратного клапана ВУТ.

Как и в случае с трубопроводом, проще и быстрее заменить обратный клапан на новый, поскольку обычно этот агрегат является неразборным и неремонтопригодным, а цена его относительно невелика.

Почему при нажатии на педаль тормоза слышно шипение? Разбираем возможные причины »

Почему при нажатии на педаль тормоза слышно шипение? Разбираем возможные причины

Тормоза – один из основных узлов любого автомобиля. И если при нажатии на педаль тормоза слышно шипение, поскрипывания, сама конструкция проваливается или, наоборот, излишне твердая – нужно срочно исправлять положение, не затягивать и не откладывать в долгий ящик возможный ремонт. Или хотя бы диагностировать причины неприятностей. Знание и понимание проблемы сопутствует ее быстрейшему разрешению, а своевременное исправление может спасти от непредвиденных ситуаций на дороге.

Почему при нажатии на педаль тормоза слышно шипение?

Такой огрех может случиться на многих авто при попытке остановиться. Причем происходит это вне зависимости от года выпуска машины, модели, отечественного или импортного ее производства. Как говорится, бывает со всяким. Каковы причины? Попытаемся присмотреться повнимательнее в данной статье.

Этот подозрительный шип

Некоторые водители с почти маниакальным подозрением относятся ко всяким шумам и шипениям, постукиваниям и тарахтению. Даже если они самые, что ни на есть тихонькие и вполне допускаются (самими производителями или экспертами-мастерами) по штатному расписанию. Такая же история с педалью тормоза. При нажатии на нее во многих случаях вы услышите очень легкое шипение, раздающееся в салоне, практически из-под самой педали.

Сразу оговоримся, что эксперимент нужно производить на заведенном движке (холостые обороты), при задраенных стеклах и закрытых дверцах, отключенных дополнительных электроприборах и медиасистеме с колонками. И в этом тихом звуке нет ничего военного! К примеру, один из бывалых автолюбителей утверждает: на протяжении всего водительского стажа (от «копейки» до Honda Accord), всегда слышался этот слабый шип.

Оно и понятно – вакуум должен же сбрасываться. Ведь в структуру его запланированной производителями конструкции входят две камеры, между которыми при надавливании на тормоза возникает различное давление.

Грубо говоря, чем активнее давите – тем эффективнее. А при отпуске соответствующей педали давление выравнивается, а диафрагма идет в исходную позицию. Поэтому, в силу принципа работы устройства, легкий шип должен быть всегда! Но повторяем, ему следует быть достаточно малым и практически неощутимым, и никак не влиять на штатную работу движка вашей машины. Только тогда это считается нормой.

Вакуум тормозов – наиболее частая причина

Другое дело, если фактура звука существенно отличается на слух. То есть шипение получается довольно громким и как бы захлебывающимся. Одновременно при надавливании на тормозную педаль на холодную ощущаем излишнюю тугость ее хода. А также – плавучесть оборотов движка (а иногда и заглохнуть может).

В подобных случаях следует обратить пристальное внимание на вакуумный усилитель, как возможную причину неполадок. Ну, тугая педаль, конечно, еще может быть и от мороза, к примеру, пока главный не прогреется

Но вот обороты и довольно сильное шипение – это уже прямые указатели, что нужно смотреть под капот!

Но вот обороты и довольно сильное шипение – это уже прямые указатели, что нужно смотреть под капот!

Как его проверить?

Тормозная система автомобиля подвергается постоянным нагрузкам, а при так называемом спортивном стиле езды по городу – еще и перегрузкам. Происходит это регулярно даже при размеренном и неторопливом ритме – от данной проблемы никуда не денешься. Поэтому этот узел должен подвергаться регулярному тестированию, чтобы обеспечивать водителю и пассажирам максимальную безопасность езды. Так и в истории с вакуумом для тормозов.

Как правило, неполадки в его работе происходят из-за выхода из строя специальной диафрагмы, расположенной внутри устройства. Она лопается, трескается, перестает выполнять возложенные на нее обязанности – нагнетать вакуум. Иногда сбои дает и выпускной клапан. Доступная каждому водителю проверка работоспособности вакуума своими силами осуществляется следующим способом.

Заводим движок и даем ему некоторое время поработать на холостых, чтобы он достиг ;

Глушим мотор;

Нажимаем на тормоз;

Первое нажатие ничем не будет отличаться от обычного, штатного при работающем агрегате. Педаль нужно выжать максимально: при этом в усилителе идет выдвижение диафрагмы и создается вакуум;

Отпускаем педаль, выжимаем ее повторно. Если с системой нелады, то во время второго подхода вакуум не сможет создаваться, и вы будете тактильно наблюдать нехарактерный малый ход самой педали. Эти перемены говорят о поломке в усилителе тормоза.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
