Признаки поломки
Изучив признаки появления неисправностей в конструкции рулевой рейки, вы сможете своевременно определить поломку и предпринять соответствующие действия по ее устранению.
Представленные ниже признаки неисправности могут указывать не только на поврежденную рейку, но также и на проблемы с рулевой колонкой, шаровыми опорами или тягами. Потому будьте внимательны.
| Признак неисправности | Особенности |
| Увеличивается свободный ход руля | Это говорит о том, что износился зубчатый сектор из-за попавшей в него грязи, пыли. Либо увеличился зазор между упорами рейки и самой рейкой. Потому зацепление рейки с шестерней уменьшается. Плюс подобный признак может указывать на износ сайлентблоков тяг или слабое крепление опор в поворотном кулаке |
| Шумит или стучит около рулевого узла | Вероятнее всего, образовался зазор между рейкой и упором, либо износились пластиковые втулки. Стук — это также признак износа тяговых сайлентблоков, шаровых опор или ослабления фиксации вала шестерни к валу колонки |
| Туго вращается руль | Тут можно говорить о вероятном повреждении втулки рулевой рейки, нарушении целостности подшипника вала шестерни. Но исключать поломку шаровой опоры, либо подшипников стойки также не стоит. |
Определив наличие признаков неисправностей, важно понять, что же именно стало причиной их появления. Схема узла
Схема узла
Проверка работоспособности
Время от времени необходимо проводить осмотр рулевого управления. С чего лучше начать? Обязательно изучите состояние тяг, плотность их посадки, не забывайте и о защитном чехле. Обнаружили трещины или другие повреждения, которые делают устройство негерметичным? Меняйте.
Следует проверить, располагается ли в горизонтальной плоскости спица руля, когда колеса автомобиль поставлены в прямом положении. Если наблюдается хотя бы незначительное отклонение, необходимо выявить причину неисправности и устранить ее, пока она не переросла в опасную проблему.
Чтобы убедиться в исправности рулевого управления автомобиля, нужно покрутить руль до упора по часовой и против часовой стрелки. При этом не должно возникать никаких звуков и заеданий. Руль должен быть закреплен прочно, надежно, зазоры в шарнирах и других деталей недопустимы. Проверьте, затянуты ли до упора болты и гайки креплений.
Если при проверке управления что-то не так, появились стуки или другие проблемы, демонтируйте тяги поворотных рычагов подвески и еще раз проверьте состояние рулевого механизма. Это позволит убедиться в том, что стуки и неполадки вызваны неисправностями именно руля, а не другими причинами, которых может быть немало.
Также важно сделать регулировку. Советуем вам воспользоваться следующими правилами грамотной настройки реек
- Проверяя работу механизма, исключите в тягах вертикальный люфт, он должен соответствовать 15 градусам.
- Рулевой ход должен быть мягким, легким. Зажевывания возникают из-за неправильной установки рулевой рейки.
- Не забудьте через 700 километров провести следующую регулировку, дабы избежать каких-либо серьезных проблем с рулевым управлением.
Шаровые шарниры — деталь непрочная, хрупкая, она довольно часто выходит из строя. Но есть вполне эффективный способ продлить ее срок эксплуатации — нужно иногда протыкать шприцем пыльники и впрыскивать туда один куб смазки, используемой для трансмиссии. Прокол небольшой, поэтому деформации детали не произойдет, отверстие сразу же затянется слоями резины.
Приветствую вас, друзья!Когда первый раз сел за руль своего аппарата первая мысль которая пронеслась в голове — походу эту машину собрали из 10,и зимой у нее будет 4 колеи((, т.к. руль держу в руках а машина едет в сторону, подруливаю и о чудо — она едет сама в другую сторону, кое как доехав до дома, а это ни много не мало 90км от места покупки сразу на СТО, подтянули рейку и ездить стало терпимо.Ремонт рейки/или замена был отложен на неопределенный срок т.к. естественно авто ломалось и попросту было нужно Так я отьездил с начала лета и до этих дней…Задумался о замене рейки, хотел сразу ставить новую.посоветовался со знакомыми:мнения разделились — кто то говорил что ремонт это пустая трата денег, а кто то что даже новые рейки гамно сейчас…Подумав что новую рейку я всегда успею купить решил снять и сделать дефектовку старой рейки(купив ремкомплект на всякий случай).Загнал авто в гараж и приступил к разборке, т.к. моя работа отнимает у меня много времени, снимал рейку не спеша, При разборке не обошлось без сюрпризов отломил обе шпильки крепления рейки со стороны левой стойки(никому такого не пожелаю).Решил сперва разобраться с рейкой а затем уж ломать голову по поводу шпилекИтак приступимРемкомплект

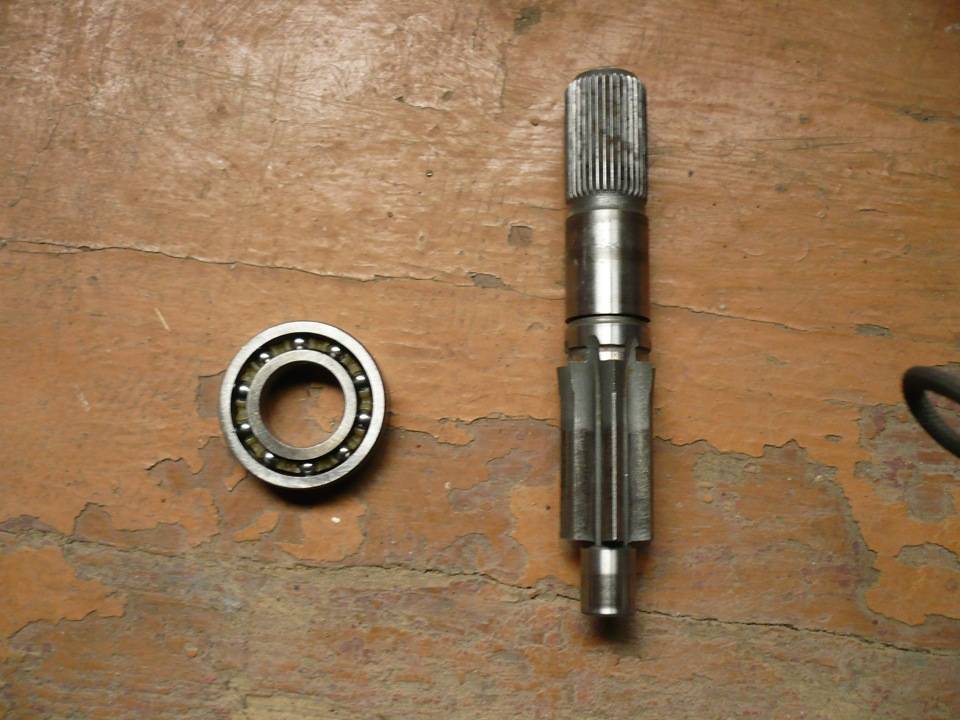

Вал привода и подшипник
Чтобы выбить маленький подшипник из корпуса сделал маленькое отверстие в корпусе за подшипником и выбил с помощью гвоздя пластиковую втулку
На рулевую рейку в переднеприводных автомобилях возложена полноценная ответственность за функциональность всего рулевого механизма. К этой категории авто относится и ВАЗ 2109. При ее выходе из строя следует незамедлительно предпринять соответствующие действия.
Не всегда возникновение признаков неисправности говорит о необходимости полной замены узла. Порой достаточно провести ремонт рейки, воспользовавшись специальным ремокомплектом.
Снятие и разборка рулевой рейки в автомобиле ВАЗ 2109
Для проведения ремонтных работ следует приобрести ремонтный комплект, который в зависимости от вида неисправностей рулевой стойки может быть неполным или полным. Неполный ремкомплект включает в себя детали, одноразовые хомуты и резиновые изделия, требующие периодической замены.
При поломке или износе зубьев и шлифованной поверхности нужно будет приобрести полный ремкомплект, в который могут входить все детали, начиная с зубчатой пары, игольчатого и шарикового подшипника, заканчивая прижимной пружиной. В такой ремонтный комплект не входит только картер.
Также потребуется стандартный набор инструментов и ряд специальных приспособлений и инструментов:
- внутренний восьмигранник 24 мм с отверстием посередине диаметром 18,5 мм;
- восьмигранник 17 мм;
- выжимной съёмник шаровой опоры;
- съёмник для шарикового подшипника;
- ключ для снятия игольчатого подшипника;
- острогубцы для снятия стопорного кольца подшипника;
- слесарные тиски;
- смазка «Фиол-1», «Литол-24» или аналогичные смазочные материалы, которые не будут терять свою текучесть при низких температурах.
Для снятия рулевой рейки автомобиль ВАЗ 2109 нужно поставить над смотровой ямой для обеспечения свободного доступа к передним колёсам и подкапотному пространству.
Для обеспечения доступа через моторный отсек следует снять воздушный фильтр и отсоединить аккумулятор. Все снимаемые детали и крепёж нужно складывать в специально подготовленную тару. Это обеспечит сохранность деталей и упростит процесс сборки.
Этапы демонтажа рулевой стойки:
- Внутри салона между педалями шарнирной головкой открутить на два оборота стопорный болт, который стягивает рулевую муфту на шлицевом хвостовике зубчатого вала. Если муфта не разожмётся, можно с помощью слабого постукивания молотком освободить шлицы;
- Снять наконечники рулевых тяг, выпрямляя плоскогубцами загнутый конец шплинтов наконечников. Шплинты вытаскиваются накидным ключом 19 мм. После чего скручиваются гайки и съёмником выжимаются шаровые опоры из поворотных рычагов стоек подвески;
- Через моторный отсек снимается защитный кожух, прикреплённый трёмя гайками с шайбами и граверами. Головкой 13 мм откручивают две самостопорящиеся гайки, которые удерживают скобу крепления картера рулевой рейки к автомобильному корпусу;
- Картер через алюминиевые пластины нужно зажать в слесарных тисках;
- Зубилом и молотком отогнуть углы стопорной пластины, защищающей от самопроизвольного откручивания болтов крепления внутренних наконечников рулевых тяг;
- Головкой 22 мм открутить болты, снять стопорную и соединительную планки, отсоединить обе тяги;
- Снять резиновую опору, распорное кольцо с одной стороны, а с другой отсоединить резиновый колпачок и разъёмную опору, вытащить отверткой резиновый пыльник, защищающий вал шестерни;
- Кусачками срезать два пластиковых хомута и снять защитный чехол.
После разборки следует произвести осмотр резиновых элементов для выявления их степени износа. При отсутствии повреждений и изнашивания их можно использовать снова при сборке. Старые детали следует заменить на новые.
После этого можно разбирать механизм упора рулевой рейки:
- Восьмигранным ключом 17 мм выкрутить гайку упора, регулирующую зазор зубчатой пары, потом при сборке её следует затянуть так, чтобы оставался гарантированный зазор порядка 0,12 мм;
- Отвёрткой вынуть стопорное и уплотнительное кольца, пружину, прижимающую через упор зубчатую рейку к шестерне и компенсирующую появление большего зазора. Упор вынимается при переворачивании картер отверстием вниз, если он не выпадет, нужно постучать картером по деревянной колодке, зажатой в тисках.
Для разборки приводной шестерни картер снова зажать в тисках, вынув из него стопорную шайбу восьмигранной головкой 24 мм открутить гайку подшипника.
Рожковый ключ 14 мм нужно вставить в пазы на шлицевом хвостовике, подобрав удобную по высоте опору, затем, ключом, как рычагом, приводную шестерню вытащить вместе с подшипником. После этого можно демонтировать зубчатую рейку.
При разборке шестерни острогубцами разжать и снять стопорное кольцо, и съёмником вытолкнуть валик из подшипника.
Если нет съёмника, валик шестерней вниз вставить в тиски с небольшим зазором, подшипник при этом должен опираться на щеки тисков. Легким постукиванием по торцу выбить валик из подшипника.
Если нет ключа для вынимания игольчатого подшипника и не получается вытянуть его крючком, нужно сверлом с сечением 1,2 — 2,0 мм сделать отверстие в картере напротив торца подшипника и вытолкнуть подшипник обычным гвоздем. После сборки следует залить отверстие эпоксидным клеем или заделать холодной сваркой.
Как снять рейку?
Рейка прикручивается четырьмя болтами к кузову автомобиля, а в салоне крепится к рулевому валу через шлицевое соединение. Первым делом открутите в салоне именно рулевой вал, к нему сложнее всего добраться. Для этого понадобится ключик на 13- открутите гайку и высуньте вал из шлицевого соединения.
Саму рейку можно снять как с рулевыми тягами, так и без них. Если вы уверены, что тяги вместе с наконечниками в отличном состоянии или вам посчастливилось купить рейку без рулевых тяг (такая тоже продаётся)- что же, можно не менять тяги, а просто снять рейку.
Если не менять тяги с наконечниками
Открутите тяги от рейки- по одному болту на каждую тягу.
Открутите рейку от кузова- по два болта с каждой стороны. И выньте рейку. Лучше всего высовывать через правую (пассажирскую) сторону. Честно признаться, по-другому у меня не получилось высунуть.
Меняем полностью рулевое
А если решили заменить всё рулевое одним махом- придётся снимать наконечники. Для этого поднимаем перед машины и снимаем колёса, так мы сможем добраться к наконечникам.
Снимаем стопоры и откручиваем гайки. Потом надо будет немного постучать молотком по поворотному кулаку, вокруг пальца наконечника. Он должен выйти сам. От молотка ничего не поломается, конструкция достаточно надёжная. Если не получается высунуть наконечник таким способом- воспользуйтесь съёмником. Зафиксировав съёмник и создав некоторое усилие на наконечник, постучите туда же вокруг пальца- наконечник должен легко выйти. С обеих сторон наконечник снимается одинаково.
В таком виде и вытаскиваем рейку.
Ремонт рулевой рейки ВАЗ
Рулевая рейка, доставляет немало хлопот владельцам переднеприводных ВАЗов, часто увеличенные люфты в ней, является источником постоянных стуков и плохой управляемости автомобиля. Типичными неисправностями рулевой рейки без гидроусилителя, на автомобилях ВАЗ (2108, 2109, 21099, 2110, 2111, 2112,2113,2114,2115, Калина, Приора), являются:
- стук при движении (в основном с правой стороны);
- увеличенный люфт рулевого колеса (как следствие, виляние автомобиля на скорости, невозможность выставить «развал – схождение», увод автомобиля в сторону);
- «закусывание» рулевого вала (трудности с управлением, вероятность заклинивания руля на ходу);
- износ внутренних частей рейки и так далее;
Существует несколько вариантов исправления проблемы с рулевой рейки:
- регулировка;
- замена ремонтного комплекта;
- замена целиком всего узла;
Регулировка позволяет устранить люфты, и на некоторое время восстановить работоспособность рейки. При сильном износе внутренних валов, регулировка не может убрать люфты («тугой руль»), и необходимо поменять рем комплект. Целиком, рулевую рейку, обычно меняют при деформации или нарушении целостности корпуса.
Снятие рулевой рейки
Для того чтобы извлечь рейку, необходимо:
- поднять перед и снять колеса;
- открутить и снять рулевые наконечники;
- отсоединить рулевой вал в салоне;
- открутить крепление рулевой рейки и вывести ее в сторону;
Разборка
Для разборки рулевой, понадобятся «спец ключи» (они же используются для регулировки).
Начинать необходимо со следующего:
- снять рулевые тяги (предварительно пометив или запомнив сторону);
- снять резиновый пыльник и резиновый наконечник;
- открутить регулировочную и упорную втулки и вытащить валы;
- извлечь пластиковую втулку, изнутри корпуса;
- очистить валы, детали и корпус от смазки и грязи;
Ремонт
- После разбора и очистки, необходимо произвести «дефектовку» деталей, и определить степень замены:
- – визуально осматривается корпус. На предмет сколов, трещин и так далее;
- – осмотр валов на заусенцы, износ, царапины и тому подобное;
- – проверка подшипников;
- После того как определятся дефектные детали, можно начинать сборку:
- – запрессовывается новая пластиковая втулка;
- – запрессовываются новые подшипники;
- – вставляются и собираются валы;
- – обильно смазываются подходящей смазкой (литол, фиол, униол)
- – производится предварительная регулировка (регулировочная втулка затягивается до упора, затем ослабляется до того момента, как вал можно будет провернуть рукой);
- – одеть и закрепить резиновый пыльник (желательно использовать новый);
- – установить рулевые тяги с наконечниками, не затягивая их;
- Ремонт рулевой рейки ВАЗ 2108, 2109 (Видео):
Установка
При установке рулевой рейки, необходимо помнить о таких условиях:
- когда устанавливается рулевая колонка, рулевое колесо должно быть по центру, и иметь равное количество оборотов в одну и в другую сторону (допускается небольшие отклонения, они будут исправлены на стенде «развал – схождения»);
- прикрутить рейку к кузову;
- вставить и затянуть рулевые наконечники;
- надеть колеса и опустить автомобиль;
- стабилизировать подвеску и затянуть рулевые тяги на сайлентблоков;
Проверка и регулировка
После установки, рейку, необходимо окончательно отрегулировать. Не должно быть вертикального люфта, в рулевой рейке, при проверке рулевых тяг. Люфт на рулевом колесе, должен быть в пределах нормы (прим.
15 град). Руль должен вращаться легко, без закусываний, с равным количеством витков в обои стороны. При движении и повороте, рулевое колесо должно само возвратится в исходное положение, без помощи водителя.
Следующая регулировка должна быть на первых 500 – 800 км пробега, после ремонта.
Еще, после ремонта, необходимо проверить и отрегулировать углы установки колес. P.S Если у вас не получилось самостоятельно отремонтировать рулевую рейку, то обратитесь за помощью к профессиональному автосервису.
Ремонт
Первое, что вам потребуется для проведения самостоятельного ремонта — это ремкомплект. Они доступны практически в любом магазине автозапчастей. Однако настоятельно рекомендуем покупать только качественные наборы, чтобы результат вашего самостоятельного ремонта продержался как можно дольше.
Что потребуется для работы

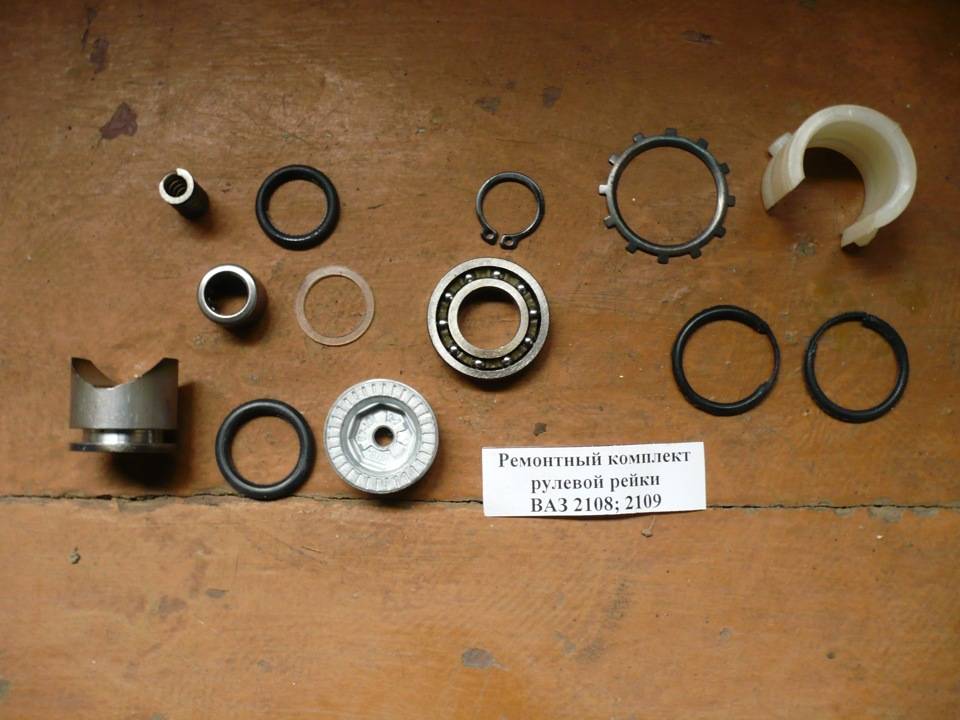

Предлагаемые рекомплекты бывают неполными и полными. Вам точно потребуются следующие компоненты набора:
- Игольчатый подшипник;
- Пара уплотнительных резинок для втулки;
- Опорная втулка, выполненная из пластика;
- Набор прокладок;
- Пружина;
- Стопорные кольца;
- Опорный подшипник;
- Приводная шестерня;
- Кожух пыльника;
- Рейка;
- Комплект стяжек для пыльника.
Ремкомплект Теперь, когда комплект готов, инструменты имеются в наличии, а также есть достаточно свободного времени, можно приступать к работе.
- Первым делом снимите пыльник, торцевые колпачки и упоры. По мере разборки элементов, даже самых маленьких и незначительных на первый взгляд, обязательно оценивайте их текущее состояние. При необходимости все изношенные элементы будут меняться на новые, взятые из ремкомплекта.
- С помощью восьмигранника открутите резьбовые пробки, что позволит извлечь пружины, стопорные кольца, а также упорные втулки.
- Снимите подшипник, проверьте, не люфтит ли он. Ремкомплект включает в себя новый подшипник, потому при удовлетворительном состоянии старого компонент лучше сразу поменять. Не зря же вы брались за столь сложный процесс, чтобы все сделать на 50%.
- Извлеките и осмотрите приводную шестерню. Далее вы сможете достать полностью саму рейку.
- Обязательно выполните замену втулки опорного вала, не забыв про резинки. Они также присутствуют в комплекте.
- Не торопитесь снимать резинки со втулки. Сперва вставьте элемент в картер, после чего ножницами или острым ножом можно срезать резинку.
- Наиболее сложным этапом считается замена игольчатого подшипника. Чтобы его снять, потребуется специальный ключ. Но можно обойтись без него. В этом случае вооружитесь сверлом на 1,5 миллиметра и дрелью. Сверлом выполните отверстие таким образом, чтобы ослабить торец подшипника. Пробоем выбейте старый подшип из картера.
- Перед установкой нового игольчатого подшипника не забудьте тщательно зачистить картер рулевой рейки от скопившегося мусора и стальной стружки после сверления.
- Сделанное отверстие оставлять нельзя. Чтобы его устранить, можете перемешать металлические опилки с суперклеем. Такая смесь быстро затвердеет и даст отличный результат.
- Обработайте смазкой буквально все, что только можно смазать в узле рулевой рейки. Специалисты советуют использовать Литол 24 или другие аналогичные по качеству консистентные смазки. Не лишним будет смазать ШРУСы.
- Выполните сборку узла, следуя в обратной последовательности проведенного демонтажа.
Если нет ключа для снятия игольчатогоСамостоятельный ремонт рулевой рейки позволяет существенно сэкономить на замене, плюс получить огромный опыт в выполнении далеко не самых простых работ, связанных с вашим ВАЗ 2109. Но можете поступить проще, не рискуя, обратившись к проверенному автосервису.
Агрегат в тисках
Проверка состояния
Завершив ремонт, не стоит думать, что теперь рулевая рейка будет служить десятки тысяч километров и более не доставит вам хлопот. Как и за множеством других узлов, за состоянием рейки необходимо периодически следить.
На что обращать внимание
Ваши действия
Крепежные гайки и болты
Данные крепления по мере эксплуатации подвергаются вибрации после ремонта. Потому их рекомендуется проверять и подтягивать каждые 250-300 километров пробега
Проверять его можно немного реже, примерно каждые 500-1000 километров, в зависимости от условий эксплуатации вашего автомобиля. Из-за разного качества, одни пыльники способны прослужить достаточно долго, а другие попросят замены уже через 10 тысяч километров. Выбор за вами, какие детали использовать
За самой рейкой стоит следить постоянно
Прислушивайтесь к поведению рулевого механизма, обращайте внимание на указанные выше признаки неисправности. В рамках планового технического осмотра обязательно включайте в перечень мероприятий проверку рулевых реек. Назвать ремонт сложным нельзя, но он занимает достаточно много времени
Назвать ремонт сложным нельзя, но он занимает достаточно много времени
Замена
Что ж, теперь приступаем непосредственно к процедуре замены. Сложной работу не назовешь, но без определенного набора инструментов добиться желаемого результата вы не сможете.
Когда нет специального съемника
Потому на вооружении у вас должны быть:
- Надежный домкрат;
- Баллонный ключ;
- Пассатижи;
- Накидные ключи головки или рожковые ключи (лучше первый вариант);
- Съемник для наконечников рулевых тяг;
- Всемогущее средство для удаления ржавчины WD40;
- Молоток;
- Щетка для работы по металлу.
Процесс замены
Все готово? Начинаем.
- Поставьте машину на эстакаду или смотровую яму, установите под колеса противокаты, включите ручник и передачу. Безопасность превыше всего.
- С помощью баллонного ключа или соответствующей головки с длинным воротком открутите колесные болты, но до конца откручивать их не надо.
- Установите должным образом домкрат, поднимите автомобиль, оторвав колеса от земли. Для увеличения надежности и устойчивости, под машину лучше подставить что-то вроде кирпичей, пня или другой подобной опоры. Наличия одного домкрата мало, это очень опасно.
- Теперь можете до конца открутить болты, и снять колеса.
- Выверните руль в сторону до упора, что позволит обеспечить вам достаточно комфортный доступ к месту работы.
- С помощью щетки по металла зачистите резьбу наконечника, после чего обязательно обработайте участок с помощью борца со ржавчиной — WD40. Обработать следует обе резьбы — резьбу, куда вкручивается наконечник в тягу и резьбу на пальце.
- Подождите некоторое время, пока средство вступит в реакцию. После этого берите плоскогубцы или пассатижи, с помощью которых нужно расшплинтовать соединение наконечника рулевой тяги.
- Накидным ключом открутите крепежные гайки поврежденного, вышедшего из строя наконечника. Если при откручивании возникают проблемы, крепеж не хочет отходить, еще раз обработайте вэдэшкой, подождите и повторите попытку. Возьмите больший рычаг, что упростит выполнение задачи.
- Демонтировав гайку, необходимо извлечь палец наконечника из стойки. Тут вам пригодится съемник для рулевых наконечников. Его можно приобрести или одолжить у знакомых. Но у многих такого съемника нет. Потому умельцы нашли выход из такой ситуации.
- Вам для снятия потребуется молоток, физическая сила и монтировка.
- Накрутите на палец наконечника рулевой тяги гайку таким образом, чтобы палец при этом не выглядывал.
- Монтировкой упритесь в выступ стойки и начинайте поддевать тягу в направлении вверх.
- Точными прямыми ударами при помощи молотка начинайте выбивать наконечник вверх. Удары наносятся по месту соединения.
- При таком кустарном методе демонтажа самым главным является ваша точность при нанесении ударов. Бейте максимально точно, чтобы не повредить прочие компоненты подвески своего ВАЗ 2109.
- Когда палец наконец-то демонтирован, можно приступать к дальнейшим этапам.
- Выкрутите рычаг из рулевой тяги. Но перед этим обязательно сделайте замер расстояния вкрученности наконечника. Так вы сможете более точно установить новый элемент по углам развал схождения.
- Замер расстояния зачастую делают на глаз, опираясь на следы от старого наконечника. Нанесите метку или же просто воспользуйтесь линейкой, рулеткой.
- Выкрутите ваш поврежденный наконечник из тяги. Тут уже можно все сделать вручную.
Не сложно, но долго
В процессе замены наконечников рулевых тяг многие расслабляются после того, как демонтировали старые элементы. На самом деле обратная сборка — не менее ответственный этап ремонта, от которого во многом зависит общий результат.
Самостоятельная замена рулевой рейки ВАЗ-2109
Эксплуатация автомобиля в экстремальной среде или на не попадающих под приемлемые нормы покрытиях способствует быстрому расшатыванию рулевой рейки. Особенно это касается моделей ВАЗ серий 2108-2109. Потому деталь приходится периодически поправлять – подтягивать. Когда это уже не помогает нужно выполнить ремонт или полностью заменить рейку. Далее мы расскажем вам в подробностях, как происходит замена рулевой рейки ВАЗ-2109.
Для проведения ремонтных работ вам понадобятся:
- молоток;
- монтировка;
- удлинитель;
- торцевые головки на 10, 13, 22;
- трещоточные рукоятки;
- воротки.
Подготовив все необходимое, запаситесь дополнительно свободным временем и желанием сделать все как нужно, а не спустя рукава, чтобы потом пришлось переделывать или отправлять машину в СТО.
Пошаговая инструкция по снятию и установке рулевой рейки ВАЗ-2109
Последовательность действий:
- Прежде всего, необходимо снять защиту. Для этого понадобится открутить крепежные гайки, которые есть на ней сверху и снизу.
- Снимите протекторный элемент полностью, иначе он будет мешать вам в дальнейшей работе.
- Чтобы избавиться от рулевых тяг, открутите пару болтов по центру рейки. Только после этого вы сможете без помех выполнить отсоединение.
- Хомуты всех реек крепятся гайками с обеих сторон – их тоже нужно открутить. После этого получится отвести элемент в сторону.
- Чтобы полностью снять деталь, понадобится избавиться от стяжного болта, который расположен со стороны салона, в самом низу рулевого вала.
- Легко снять рейку у вас вряд ли получится – придется срывать ее с вала. Если не получается, подденьте ее монтировкой снаружи.
Если деталь подлежит ремонту, выполните все необходимое для этого. В случае необходимости замены понадобится покупать новую рейку. В среднем новая рулевая рейка стоит от 1 500 до 2 200 руб. Цена зависит от места покупки и производителя механизма. Установка отремонтированного или нового элемента происходит в обратной последовательности демонтажным работам.
Советы по замене старых деталей рейки
- На новую опорную пластину надеваются демпфирующие кольца, чтобы тонкие края резиновых элементов были посреди выреза пластины. После покупки ремкомплекта для рулевой рейки вы найдете в нем две нужные резинки для этой цели.
- Выступы втулки помогут правильно установить ее на место, после чего нужно аккуратно с помощью лезвия избавиться от тонких резинок.
- Опорное кольцо с вала шестерни снимается специальными щипцами, а потом демонтируется подшипник.
- Не забудьте промыть картер рулевого механизма, чтобы потом вставить новенький игольчатый подшипник.
Замена пыльника рулевой рейки ВАЗ 27.04.17
Задача пыльника – предотвращать попадание пыли, жидкости или любой другой грязи к основному механизму, из-за чего тот может выйти из строя. По мере службы этот элемент, как и любой другой, может износиться. Процесс снятия пыльника без демонтажа рейки:
- избавьте карбюратор (инжектор) от воздушного фильтра;
- снимите резиновый патрубок, который расположен над рейкой, выполняющий функцию слива дождевой воды;
- открутите протектор рейки;
- избавьтесь от рулевых тяг;
- освободите хомут рейки от кузова;
- откусите инструментом стяжки чехла и снимите его;
- очистите поверхность рейки и смажьте ее ШРУСом или обычной графиткой;
- перед монтажом нового элемента его необходимо тщательно смазать, так как его средняя часть задействуется во время движения автомобиля;
- надев пыльник, убедитесь, что он легко скользит;
- вставьте тяги и наживите болты;
- зажмите хомуты на месте и стяжки на краях новой детали;
- выполните остальные манипуляции, которые производили для предоставления доступа к пыльнику в обратном порядке.
Выполнять работу нужно без балансировки, но если вы вращали руль, понадобится выставлять подвижную часть рейки в нужное положение.
