Что делать, если не качает насос омывателя лобового стекла?

Самостоятельное устранение неисправностей

Основные причины отсутствия омывающей жидкости можно устранить своими руками.

Их замена и прочистка происходит одинаково и начинается она со снятия этих деталей, процесс выглядит следующим образом:

  • открыть капот;
  • убедиться, что на них имеются пластиковые заглушки, если они присутствуют, то их нужно аккуратно демонтировать;
  • взять плоскую отвертку и для демонтажа форсунок открыть их пружинные застёжки.

Установка новых деталей происходит в обратной последовательности.

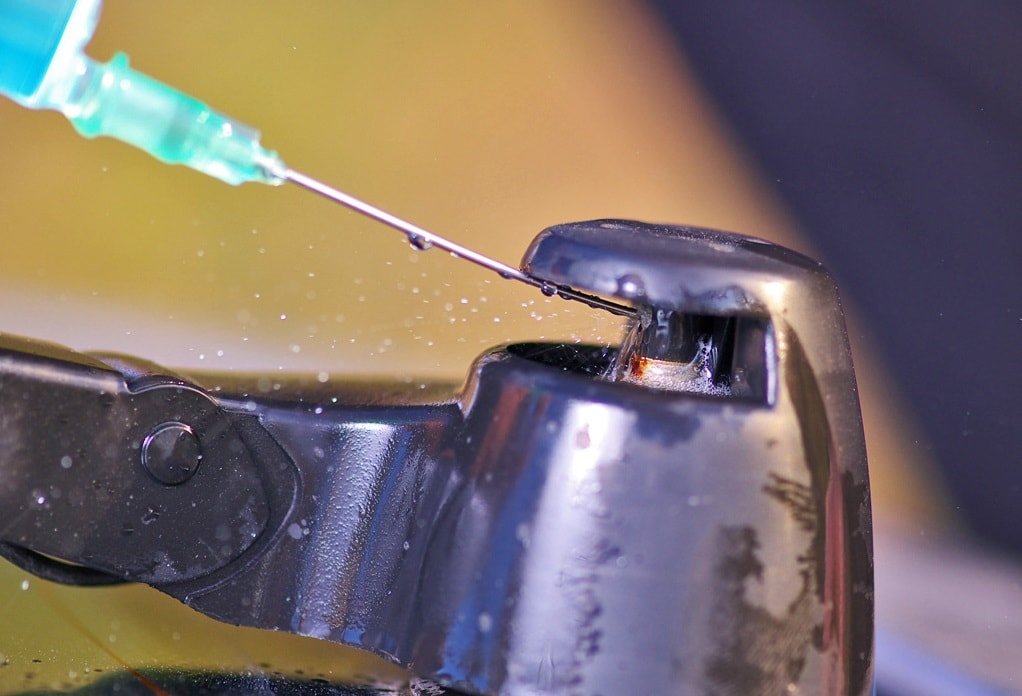

Чтобы промыть форсунки и освободить их грязи, следует подготовить специальный очищающий раствор из не хлорированной воды и уксуса, взятых в равных пропорциях. Смесь хорошо перемешивается, а затем заливается в бачок. После чего нужно нажать на рычаг омывателя, даже если вода не дойдёт до стекла, ничего страшного. Чтобы составляющие раствора успели расщепить все загрязнения, нужно оставить его в очистительной системе на 2 часа, а затем снова нажать на рычаг. После того как из форсунок выльется грязный раствор необходимо промыть шланги дистиллированной водой.

Для слишком засорённых распылителей нужно подготовить проволоку и после отсоединения шланга просунуть её в форсунку до сопла.

Замена мотора

Отремонтировать самостоятельно моторчик довольно сложно, поэтому его чаще всего просто заменяют.


Схема включения очистителя и омывателя ветрового стекла

Стеклоочиститель состоит из моторедуктора, рычагов и щёток (“дворников”). Электродвигатель очистителя – двухщеточный, с возбуждением от постоянных магнитов, односкоростной. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель. (неисправности стеклоочистителя)

Щётки стеклоочистителя

Длина щёток (“дворников”) переднего стеклоочистителя (как левой, так и правой) составляет 330 мм

Длина щётки заднего стеклоочистителя (стекла двери багажника) – 305 мм
.
()

“Дворники” нужно периодичеси промывать по тёплой водой с мылом, для обеспечения их качественной работы. При ухудшении качества очистки стекла – замените щётки.

Для этого поднимите рычаг со щёткой от стекла…

Нажав на фиксатор, снимите щётку с поводка рычага.
Аналогично делается и на остальных щётках.

Техническая характеристика моторедуктора стеклоочистителя

Очиститель имеет два режима работы – постоянный и прерывистый; они включаются правым подрулевым переключателем. Прерывистый режим работы обеспечивается реле типа РС-514
, прикрепленным двумя гайками к передней левой боковине (замена реле стеклоочистителя)
. Реле должно обеспечивать 9–17 включений электродвигателя в минуту при температуре от –20 до 50°С и напряжении питания 10 В. (При включении стеклоочистителя в прерывистом режиме щетки могут сделать до четырех непрерывных двойных ходов.) Сопротивление обмотки электромагнита реле – (66±2) Ом, обмотки прерывателя – (23±1) Ом.

Омыватель ветрового стекла состоит из полиэтиленового бачка с электрическим насосом, установленного в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов. (неисправности стеклоомывателя)

Омыватель включается оттягиванием на себя правого подрулевого переключателя (нефиксированное положение). При неисправности насоса его заменяют. Засорившиеся форсунки можно продуть в обратном направлении или прочистить леской или тонкой иглой.

Видео

Моторчик омывателя лобового стекла – деталь, подверженная износу в большей степени из-за частого использования. Более того, этот элемент должен быть всегда исправен, потому что зачастую от него зависит безопасность на дороге. Если вас неожиданно забрызгает встречный автомобиль, видимость резко ухудшится.

Расположение бачка омывателя

В большинстве случаев бачок омывателя находится под капотом, но на этом все сходство заканчивается. Многие современные производители плотно компонуют подкапотное пространство, из-за чего приходится использовать буквально каждый кубический сантиметр объема. У одних автомобилей бачок омывателя находится в районе передней стойки, слева или справа, а у других (особенно последних годов выпуска) — в передней части, в районе бампера. Используется ниша между колесом и передней балкой. В первом случае жидкость заливается через горловину прямо в бачок. Во втором — через специальную наливную трубу. Первый вариант можно рассмотреть на примере снятия бачка ВАЗа. Это наиболее простой вариант.

Разборка насоса омывателя

Как уже говорилось, обычно элемент выполнен неразборным и подлежит полной замене. Однако в некоторых случаях насос можно разобрать для профилактического ремонта. Сам корпус состоит из двух половинок. В верхней находится моторчик, в нижней – крыльчатка с заборным и выходным патрубками. Чаще всего причиной отказа механизма бывает попадание воды внутрь мотора и последующая быстрая коррозия. Здесь в ряде случаев ржавчину можно удалить и восстановить его работоспособность. Моторчик на омыватель стекла иногда перестает работать из-за стирания токопроводящих щеток. Если конструкция позволяет, их можно зачистить, а иногда даже заменить. Также причиной неисправности является заедание выходного вала моторчика из-за износа втулки, или поломка крыльчатки. Здесь, скорее всего, поможет только замена.

Самостоятельное устранение неисправностей

Основные причины отсутствия омывающей жидкости можно устранить своими руками.

Прочистка форсунок

Их замена и прочистка происходит одинаково и начинается она со снятия этих деталей, процесс выглядит следующим образом:

  • открыть капот;
  • убедиться, что на них имеются пластиковые заглушки, если они присутствуют, то их нужно аккуратно демонтировать;
  • взять плоскую отвертку и для демонтажа форсунок открыть их пружинные застёжки.

Установка новых деталей происходит в обратной последовательности.

Чтобы промыть форсунки и освободить их грязи, следует подготовить специальный очищающий раствор из не хлорированной воды и уксуса, взятых в равных пропорциях. Смесь хорошо перемешивается, а затем заливается в бачок. После чего нужно нажать на рычаг омывателя, даже если вода не дойдёт до стекла, ничего страшного. Чтобы составляющие раствора успели расщепить все загрязнения, нужно оставить его в очистительной системе на 2 часа, а затем снова нажать на рычаг. После того как из форсунок выльется грязный раствор необходимо промыть шланги дистиллированной водой.

Замена мотора

Отремонтировать самостоятельно моторчик довольно сложно, поэтому его чаще всего просто заменяют.

Установку нового прибора осуществляют следующим образом:

  • удалить из бачка всю оставшуюся в нём жидкость;
  • отсоединить контакт между аккумулятором и насосом;
  • при необходимости можно демонтировать бачок, но если манипуляции можно провести и с фиксированным устройством, тогда можно этого не делать;
  • вынуть из бачка электронасос и открутить все шланги, идущие к нему, но только запомнить их расположение, чтобы после ремонта все их вернуть на правильные места;
  • подключить к системе новый насос;
  • прикрутить все трубки;
  • подсоединить к мотору аккумулятор;
  • залить в бачок жидкость.

Устройство и принцип работы омывателя лобового стекла

Нетрудно догадаться, что основное предназначение стеклоомывателя является в обеспечении очистки ветрового стекла и заднего, если речь идет об автомобиле в кузове хэтчбек или универсал. Причем эксплуатация этой системы оправдана как в дождливую, так и в солнечную погоду. Система позволяет качественно очистить стекло от грязи, пыли, а также насекомых.

Что касается устройства и принципа работы, то конструктивно данный узел состоит из следующих элементов:

  1. Расширительный бачок. В нем находится омывающая жидкость.
  2. Форсунки, через которые жидкость поступает непосредственно на стекло. Они расположены так, чтобы вода поступала непосредственно на стекло, в центр.
  3. Дворники или щетки стеклоочистителя, выполняющие функцию очистки.
  4. Насос, использующийся для подачи жидкости. Этот элемент представляет собой небольшой электродвигатель, состоящий из сальника, щеток, а также рабочего колеса, но нужно учитывать, что его устройство может быть разным в зависимости от авто. Вне зависимости от этого, предназначение у этих устройств всегда одно.
  5. Управляющий блок или переключатель, расположенный в салоне автомобиля, под рулевым колесом. С помощью переключателя водитель выбирает соответствующей режим работы дворников, который определяет частоту их перемещения.

Самостоятельное устранение неисправностей

Если система перестала работать, автовладелец сталкивается с необходимостью поиска и определения неисправности. О том, что насос вышел из строя, можно понять по отсутствию воды при попытке активировать систему омывания. Такая проблема требует максимального оперативного вмешательства автомобилиста, поскольку ее работоспособность во многом влияет на безопасность водителя и пассажиров. Но нужно учитывать, что далеко не всегда отказ работы узла связан с выходом из строя насосного устройства.

Причины могут быть следующими:

Отсутствие жидкости в расширительном бачке. Если вода перестает поступать на стекло, каждый водитель в первую очередь должен убедиться в том, что в резервуаре имеется жидкость. Может быть такое, что жидкость из резервуара уходит из-за того, что бачок лопнул, на нем появились повреждения и трещины, которые способствуют утечке. Можно попытаться залатать бачок, к примеру, холодной сваркой, но это обычно помогает ненадолго и со временем резервуар все равно придется менять.
Произошло засорение форсунок либо фильтрующего элемента, если таковой имеется. Если засорение форсунок незначительное, то их всегда можно попытаться промыть, но лучше всего полностью разобрать все элементы. Возможно, засорились и сами шланги, по которым вода подается. Не лишним будет после промывки еще продуть систему, для выполнения этой задачи потребуется компрессор.
Еще одна причина, по которой система перестала функционировать, — произошло повреждение герметичности магистралей, по которым поступает жидкость. Причины могут быть разными, но обычно они связаны с механическими повреждениями, к примеру, в результате вибрации или взаимодействия с движущимися частями, либо естественным износом. Таки или иначе, но изношенные элементы подлежат замене. Бывает такое, что шланг спадает с места подключения к насосу или форсунке. Если он силиконовый, то проблему можно решить путем обработки места соединения герметиком, но перед этим конец шланга следует подержать несколько секунд над огнем, к примеру, зажигалки. Это позволит сжаться растянутой части.
Некоторые элементы системы были неверно соединены. Как правило, такая проблема возникает в результате неверных действий, допущенных при ремонте.
Плохо подключен вал насоса и вал электромотора. При такой проблемы все элементы системы просто нужно более надежно зафиксировать.
Выход из строя электродвигателя

Его поломка может быть обусловлена естественным износом, но если моторчик вышел раньше, чем нужно, то нужно обратить внимание на его контакты. Возможно, они нуждаются в очистке, также следует прочистить щетки и другие компоненты. Если на частях моторчика имеются следы коррозии, от них необходим избавиться, для этого можно использовать простой канцелярский ластик (автор видео — канал Сделано в гараже).

Если на частях моторчика имеются следы коррозии, от них необходим избавиться, для этого можно использовать простой канцелярский ластик (автор видео — канал Сделано в гараже).

Прочистка форсунок

Их замена и прочистка происходит одинаково и начинается она со снятия этих деталей, процесс выглядит следующим образом:

  • открыть капот;
  • убедиться, что на них имеются пластиковые заглушки, если они присутствуют, то их нужно аккуратно демонтировать;
  • взять плоскую отвертку и для демонтажа форсунок открыть их пружинные застёжки.

Установка новых деталей происходит в обратной последовательности.

Для слишком засорённых распылителей нужно подготовить проволоку и после отсоединения шланга просунуть её в форсунку до сопла.

Замена мотора

Отремонтировать самостоятельно моторчик довольно сложно, поэтому его чаще всего просто заменяют.

Установку нового прибора осуществляют следующим образом:

  • удалить из бачка всю оставшуюся в нём жидкость;
  • отсоединить контакт между аккумулятором и насосом;
  • при необходимости можно демонтировать бачок, но если манипуляции можно провести и с фиксированным устройством, тогда можно этого не делать;
  • вынуть из бачка электронасос и открутить все шланги, идущие к нему, но только запомнить их расположение, чтобы после ремонта все их вернуть на правильные места;
  • подключить к системе новый насос;
  • прикрутить все трубки;
  • подсоединить к мотору аккумулятор;
  • залить в бачок жидкость.

Конструкция и принцип работы омывателей

Типовая схема штатного омывателя лобового стекла включает следующие элементы:

  • резервуар для жидкости (бачок);
  • насос с электроприводом;
  • жиклёры (форсунки);
  • соединительная арматура (трубки, переходники и т. п.);
  • обратные клапаны;
  • электропроводка.

Бачок

устанавливается в подкапотном пространстве (моторном отсеке) и предназначен для хранения омывающей жидкости. Он изготавливается с заливной горловиной, которая закрывается крышкой. Форма и объём этого резервуара зависят от конкретной модели автомобиля. Как правило, ёмкость составляет 2,5–4,0 л. Если в машине дополнительно предусмотрен омыватель фар или заднего стекла, объём бачка может быть большим.

Насос

через уплотнительное кольцо жёстко крепится на корпусе бачка. Конструктивно он представляет собой электродвигатель с рабочим колесом. Питание двигателя осуществляется постоянным током. В большинстве моделей омывателей дополнительно устанавливается перед насосом фильтр грубой очистки.

Форсунки

(жиклёры) являются исполнительными элементами стеклоомывателя. Как правило, они монтируются на крышке капота или на решётках системы забора воздуха («жабо»). Жиклёры обеспечивают разбрызгивание жидкости на поверхность лобового стекла. Обычно их устанавливают по две штуки.

Сегодня существует два типа форсунок стеклоомывателей: струйные и веерные. Первые оснащены одним или двумя соплами.Форсунки веерного типа более эффективны. Они обеспечивают разбрызгивание жидкости веером, что позволяет одновременно увлажнять большую площадь поверхности лобового стекла. Принцип их работы отличается от струйных устройств большим количеством сопл и более высоким давлением жидкости. Постоянное заполнение системы жидкостью и в итоге быстрое создание необходимого давления для работы веерных форсунок обеспечивает обратный клапан омывателя лобового стекла.

Преимущества форсунок веерного типа

  • равномерное разбрызгивание жидкости;
  • низкий расход;
  • увлажнение большой площади.

Недостатки форсунок веерного типа:

Одновременное покрытие жидкостью большой площади лобового стекла ухудшает видимость, тем самым на несколько мгновений снижается безопасность движения.

Соединительная арматура

обеспечивает подвод жидкости из бачка к форсункам. Чтобы омывающая жидкость не замерзала при низких температурах, устанавливается подогрев бачка и/или форсунок, а также производится утепление шлангов.

Как отрегулировать форсунки на шниве?

Для регулировки сопла омывателя достаточно иметь обычную иголку, с помощью которой можно их повернуть в нужную сторону. Также не нужно их выставлять на один уровень по высоте, что понизит их эффективность. Будет гораздо удобнее, если крайние форсунки будут направлены в нижние точки. Центральную струю необходимо направить именно в верхнюю часть стекла.

У веерных форсунок три положения, после покупки рекомендуем сразу установить в среднее положение с помощью отвертки. Изменения положение происходит с характерным сильным щелчком.

Рекомендуем также посмотреть интересное видео про приспособление для регулировки:

К чему приводит неисправность форсунок Шевроле Нивы, советы по выбору, промывке и замене

Инструкция по замене помпы на Ниве Шевроле, советы по диагностике и выбору запчастей

Все о расширительном бачке Нивы Шевроле: назначение, неисправности, аналоги и инструкция по замене

Где расположена емкость с омывающей жидкостью?

Начинающие автовладельцы часто не знают, где находится бачок омывателя. Они часто путают его с емкостью для охлаждающей или тормозной жидкости . На самом деле, найти интересующий бачок не составляет труда.

Допустим в автомобилях ВАЗ он расположен под капотом, с левой или правой стороны от мотора в зависимости от модели, а также может их быть два, на задние и передние стекла. А на иномарках он может стоять под передним бампером.

При недостаточном уровне воды или незамерзающей жидкости в бачок достаточно произвести доливку. Но что делать, когда лопнул бачок омывателя стекол? В такой ситуации единственное спасение — замена вышедшего из строя устройства.

Как произвести замену бачка омывателя:

Поднимайте капот и находите датчик, контролирующий уровень омывающей жидкости (есть не на всех авто). Отсоедините колодку, которая подходит к этому устройству. Так же с электрического насоса, подкачивающего омывающую жидкость разъединяйте колодки с проводами. При этом демонтируйте провода с обоих насосов — для лобового стекла и для заднего.

После чего демонтируйте бачок омывателя с крепления, и снимите трубочки со штуцеров обеих насосов. Доставайте электрические насосы из емкости. Чтобы выполнить эту работу, вам придется преодолеть определенное усилие, создаваемое уплотнительными втулками.

Осторожно поддевайте упомянутую втулку (можно использовать плоскую отвертку или что-то подобное), после чего доставайте ее из отверстия емкости. Оцените состояние втулки на факт эластичности. Если на ней имеются повреждения, производите замену

Если на ней имеются повреждения, производите замену.

Омыватель лобового стекла – удобно ли без него?

Запачкать стекло настолько, что требуется аварийная остановка, могут даже в сухую солнечную погоду, а что уже говорить о зимней езде по городским и шоссейным дорогам. Если на улице идет дождь, то даже при нерабочем омывателе есть возможность смахнуть грязь щетками дворника, так как стекло уже смочено. Даже во время снега это возможно, когда снег чуть подтает от теплого стекла. А вот когда солнечный зимний день омрачается брызгами из-под колес идущих впереди авто, а система омывания дала сбой, не очень хочется растирать грязь по стеклу, это быстро приведет к огромному числу царапин, а видимость существенно не улучшит.

Причин такого неожиданного дезертирства вашего автомобиля может быть несколько, например, простая халатность вашей стороны, когда вы забыли своевременно заполнить бачок омывателя лобового стекла водой или специальной жидкостью, или же поломка в самой системе. Постараемся разобраться, куда посмотреть и что предпринять, если такая ситуация произошла. Но сначала узнаем общие правила эксплуатации системы, которые исключат вашу халатность как причину нерабочего состояния.

Не вдаваясь в подробности строения омывателя, следует помнить несколько правил, выполнение которых гарантирует, что в любое время вы сможете очистить лобовое стекло. Во-первых, не забывайте доливать периодически воду в бачок, ведь она просто-напросто может кончиться, тогда аварийность ситуации будет на вашей совести. Во-вторых, в зимний сезон не забывайте вовремя сменить воду на специальную незамерзающую жидкость омывателя лобового стекла. При этом проследите соответствие предельной температуры ее эксплуатации вашему региону.

Как поменять манометр в компрессоре

Замена манометра на автомобильном компрессоре потребуется в случае выхода его из строя. Данный измерительный прибор может быть установлен отдельно от агрегата, на шланге, или на головке цилиндра.

Если манометр показывает неправильные значения или вообще не работает, его следует открутить, и купить аналогичный, с соответствующей резьбой и шкалой.

Совет! Чтобы не ошибиться при покупке нового манометра, рекомендуется его взять с собой и попросить продавца подобрать аналог.

В некоторых случаях подобрать подходящий прибор бывает затруднительно. Выйти из данной ситуации просто: приобретите манометр для автомобильного компрессора и тройник с подходящей к нему резьбой. Закрепите манометр с тройником на конце шланга, как показано на следующих фото.

Совет! Рекомендуется приобретать манометр с установленным на нем клапаном. Он будет полезен в случае, если давление в шинах будет превышено. Чтобы немного спустить воздух с колеса, потребуется лишь нажать на кнопку манометра.

Типы, конструкция и характеристики моторов омывателя

Моторы стеклоомывателей делятся на два конструктивных типа:

  • Электродвигатели, отдельные от насоса;
  • Электродвигатели, объединенные в единую конструкцию с насосом (мотор-насосы).

Устройство первого типа — это обычный компактный электромотор, который работает в паре с насосом, и при необходимости может быть заменен отдельно от других деталей. Раздельные моторы применяются в паре с погружными насосами, расположенными внутри бачка с омывающей жидкостью. Такие моторы широко используются на ранних модификациях отечественных легковых автомобилей, многих грузовиках и тракторах. Конструктивно такой мотор очень прост: это электродвигатель постоянного тока, установленный в герметичный пластиковый корпус с кронштейнами или отверстиями для монтажа к насосу и бачку. Из корпуса выходит вал двигателя для привода насоса, с обратной стороны предусмотрен электрический разъем.

Устройство второго типа — это компактный электромотор, интегрированный в корпус водяного насоса. Такие агрегаты являются неразборными, при поломке только мотора или насоса они меняются в сборе. Моторы этого типа находят самое широкое применение на современных автомобилях отечественного и зарубежного производства, а на некоторых автомобилях ранних модификаций они могут устанавливаться взамен раздельных моторов и насосов.

Конструктивно такой агрегат тоже прост. Его основу составляет пластиковый корпус, в котором расположен мотор и соединенный с ним водяной насос центробежного типа. Мотор и насос расположены в герметичных отсеках, внутри насоса установлена соединенная с валом мотора крыльчатка, к которой через патрубок (обычно расположенный на торцевой части мотор-насоса) подводится омывающая жидкость. В этом патрубке может располагаться фильтрующая сетка для защиты насоса от крупных загрязнений. Отвод омывающей жидкости из насоса осуществляется через второй патрубок меньшего диаметра, расположенный на периферии устройства. С обратной стороны корпуса (со стороны мотора, на торце или на стенке) расположен электрический разъем.

Мотор-насосы тоже бывают двух видов:

  • Для питания одного жиклера;
  • Для питания двух жиклеров.

Особенности устройства

Существуют моторчики нового и старого образца. Последние можно встретить на советских машинах, или на ВАЗ 2107, 2108, к примеру.

В большинстве машин, включая ВАЗ 2109, 2110, 2114, а также иномарках Митсубиси Лансер, Паджеро Спорт или Форд Фокус, уже применяют новые виды моторчиков (насосов) омывателя.

Главными компонентами омывателя выступают:

  • форсунки;
  • насос (моторчик);
  • бачок с омывающей жидкостью.

Форсунки служат для подачи воды на лобовое автомобильное стекло. Потому располагаться они должны так, чтобы выходящая струя жидкости попадала максимально на центр лобовушки. Насос подает воду и бачка. Кстати, на некоторых авто омывательная вода подается не только на ветровое стекло, но и на основные фары впереди и сзади.

Не принципиально важно, какой у вас автомобиль. Это может быть Приора, Хендай Акцент, какая-нибудь Мазда или Тойота. У всех моторчик омывателя работает по одинаковому принципу

Хотя устройство, характеристики и внешний вид могут отличаться

У всех моторчик омывателя работает по одинаковому принципу. Хотя устройство, характеристики и внешний вид могут отличаться.

Насосы подают воду или омывающую жидкость. Если стеклоомыватель не работает, вероятнее всего сломался бачок или сами форсунки. Их можно поменять или самостоятельно отремонтировать.

Если ломается насос, здесь задача немного сложнее

Важно сразу же выявить проблему и устранить поломку. Ездить на машине, да еще и в плохую погоду, когда не работает стеклоочиститель, опасно

Причины неисправностей

Не спешите во всем винить мотор. Он может работать, а стеклоочиститель не функционирует по другим причинам.

Рассмотрим ключевые причины, из-за которых перестают выполнять свою работу наши с вами дворники.

  • Засорение фильтра или жиклера. Частая поломка. Особенно для тех, кто вместо специальной омывательной жидкости использует воду из-под крана. Для решения проблемы нужно демонтировать устройства и промыть систему. Работа не сложная, но деликатная;
  • Шланги подачи. Они изнашиваются со временем, теряют герметичность, лопаются. Здесь все просто. Снимите старые шланги и поставьте новые. Их цена копеечная даже на иномарках;

  • Неправильное соединение. Выполняя какие-то работы по ремонту самих дворников или рядом расположенных узлов, вы могли разобрать систему омывателя и неправильно ее собрать. Проверьте подключения и исправьте ошибки, допущенные при сборке;
  • Вал электромотора и насоса. Бывает так, что соединение между ними слабое или нарушено полностью. Что делать? Верно. Нужно лучше закрепить элемент;
  • Поломка моторчика. Случается не так часто, но исключать этот вариант не стоит. Прежде чем менять деталь, попробуйте очистить моторчик, его щетки, избавиться от всех следов коррозии. Иногда это помогает. Если же ремонт не дал результат, поможет замена.

Вот основные причины отказа стеклоочистителя. Не самый сложный механизм в автомобиле, потому отремонтировать его можно своими руками.

Почему форсунка не брызгает

  • Вышел из строя насос. Спровоцировать поломку может блокировка вращения лопастного колеса грязью, коррозией. Мощности электродвигателя недостаточно, чтобы провернуть вал якоря электродвигателя. В некоторых видах конструкции коррозия, грязь блокирует вращение якоря моторчика.
  • Форсунка омывателя плохо либо и вовсе не брызгает, так как забит канал распылителя. Причиной неисправности становится корродирование каналов внутри форсунки, попадание в бачок мусора.
  • Неисправность цепи электродвигателя. Выход из строя подрулевого переключателя, обрыв цепи по причине повреждения проводов, образования окислов на клеммах – наиболее вероятные причины, из-за которых не работает омыватель лобового стекла.
  • Шланг порвался, переломился либо соскочил со штуцера насоса. Осмотрите внимательно место перехода шланга из моторного отсека в капот, надежность посадки шлангов на штуцеры форсунок, насоса омывателя.
  • Замерзла омывающая жидкость в бачке.

Принцип работы

В основе системы очистки лобового, заднего стекла лежит помпа с электрическим приводом. Вал якоря моторчика соединен с лопастным колесом, которое при вращении подает омывающую жидкость по шлангам к форсункам омывателя стекла. Уплотнительный манжет препятствует попаданию омывающей жидкости к электродвигателю. Именно нарушение герметичности становится основной причиной, из-за которой не работает насос омывателя лобового стекла. Попадающая внутрь вода, жидкость для омывания стекол, запускают процесс корродирования, ухудшая качество контактов и повышая сопротивление вращению якоря помпы.

В качестве моторчика используется двигатель постоянного тока. Существует как минимум 2 разновидности конструкции:

  • корпус помпы одновременно является и корпусом электродвигателя, поэтому к нему прикреплены постоянные магниты;
  • используется отдельный моторчик, который в сборе устанавливается в корпус омывателя ветрового стекла.

В большинстве систем для разных контуров устанавливаются отдельные помпы. Но в некоторых автомобилях один электродвигатель может омывать и заднее, и лобовое стекло. В таком случае направление подачи жидкости зависит от полярности подаваемого на электродвигатель напряжения. Для переменной подачи жидкости в разных направлениях в конструкции используется обратный клапан.

Поиск причины поломки

Чтобы определить поломку, из-за которой перестал работать омыватель стекла, действуйте методом исключения.

  1. Включите омыватель стекла (двигатель запускать не нужно, достаточно включить зажигание). Прислушайтесь, исходит ли от места установки бачка жужжание, свидетельствующее о включении электродвигателя. Если моторчик жужжит, ищите причину выхода из строя в шлангах, форсунках.
  2. Электродвигатель не включается. Отсоедините разъем помпы. Если вокруг бачка достаточно места, насос можно проверить без снятия. Чтобы проверить, почему не работает моторчик, достаточно подать напрямую питание на его контакты от АКБ. Для этого вам потребуется два отрезка проводов, один конец которых закрепите на плюсовом и минусовом выводе АКБ. Ответными частями проводов кратковременно дотроньтесь до выводов моторчика омывателя стекла. Если сразу реакции не последует, подайте напряжение зеркальным образом (избежать ошибки можно, если предварительно изучить принципиальную схему включения насоса на вашем автомобиле). Если моторчик сработает, омыватель не работает из-за проблем в цепи управления. В обратном случае причина в самом насосе.

Диагностика цепи

  1. Включите зажигание.
  2. Один вывод контрольки прикрепите к детали, контактирующей с неокрашенной частью кузова.
  3. Попросите помощника включить омыватель либо зафиксируйте подрулевой переключатель в соответствующем положении.
  4. Вторым контактом контрольки прикоснитесь к пину разъема питания насоса, на котором при работающем омывателе стекла должно быть +12 В. Аналогичным способом проверяется масса, только нужно переставить контакт контрольки с металлической детали на плюсовой вывод АКБ.

ВАЗ 2110

Если моторчик исправен, а омыватель не работает, то вы обязательно обнаружите отсутствие питания или массы. Далее, необходимо изучить электрическую схему и выделить все элементы, влияющие на работу омывателя лобового, заднего стекла. Используйте мультиметр в режиме измерения сопротивления для проверки проводки. Начинайте диагностику с наиболее доступных для диагностики участков цепи

Рассоединяя разъемы, обращайте внимание на наличие окислов, которые негативно влияют на работу омывателя лобового и заднего стекол

Устранение неисправностей и конструкторских недоработок

Бачок омывателя на Lada Vesta имеет ряд конструкторских недоработок, которые создают проблемы при эксплуатации автомобиля.

Установка обратного клапана для омывателя

Обратный клапан на Ладу Весту СВ для омывателя используется в тех случаях, когда дворники начинают проезжать по ветровому или заднему стеклу раньше, чем подается жидкость.

  1. Разрежьте шланг омывающей системы.
  2. Расположите клапан в образовавшемся отверстии.

Стрелка на этом элементе должна указывать на направление потока «омывайки». Крепежные элементы для установки не требуются, клапаны от Toyota и Fiat идеально подходят по размеру трубок на Весте.

Устранение плеска омывающей жидкости

Самопальный «успокоитель» жидкости устанавливается в элемент омывающей системы, если в салоне слышен звук «омывайки» при движении автомобиля. Используют для этого тонкий пластик, подойдет и бутылка из-под любого напитка.

Перед установкой ее нужно очистить, удалить любые наклейки и налет, иначе это окажется в форсунках. Пластик должен быть светлым и прозрачным, иначе будет неудобно контролировать объем оставшейся «омывайки». Инструкция:

  1. Измерьте длину до дна.
  2. Отрежьте пластик от бутылки.
  3. Сверните его в цилиндр.
  4. Установите в бачок.

Отрегулируйте длину, если крышка после этого не закрывается.

Устранение стука бачка

Снимите емкость по инструкции, вылейте из нее всю жидкость, затем очистите нижнюю часть элемента омывающей системы от грязи и приклейте на него любой доступный шумоизоляционный материал.

Можно использовать резинку по типу той, что применяется в камерах для велопокрышек. Она способна устранить неприятный дребезг емкости, который слышен из салона авто.

Замена крышки бачка омывателя

Заводская крышка на Весте не имеет сеточки, которая блокирует попадание грязи в емкость, а также быстро теряет герметичность, из-за чего появляются подтеки. Поэтому ее меняют на аналог желтого цвета.

Подойдет такая «доработка» на любую комплектацию Лада Веста, включая версию «Кросс». Для установки достаточно потянуть заводскую крышку вверх, а затем защелкнуть на ее месте новую.

Единственный недостаток – заливать «омывайку» придется гораздо дольше, так как пропускная способность сеточки очень низкая.

Процесс ремонта, связанный с демонтажом бачка, можно выполнить даже без должного опыта, если воспользоваться инструкциями.

Итак, на днях случился звонок от ОД, пригласили на исправление моей проблемы по гарантии. Приехал, отдал машину в ремзону и стал ждать.Не прошло и часа, как машина оказалась готова к выдаче…Проверяю исправление проблемы-всё то же самое. Рядом стояла точно такая же Веста, посмотрели на ней-тоже течёт.

Из разговора с механиками я понял, что единственным шансом убрать самопроизвольную подачу воды было поменять мотор, но это не помогло. Больше менять в этой системе нечего, и что делать-они не знают.Итог-дело совсем не в моторчике, это «конструктивная особенность».На данный момент не знаю, буду ли дальше разбираться с этой проблемой, так как в интернете информации не нашёл, колхозить тоже не хочется.Машина радует, все отлично, но такие нюансы очень раздражают.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
