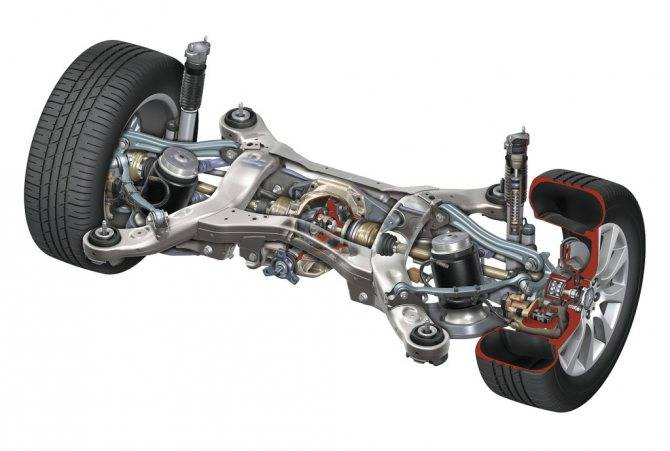

Устройство подвески
Попадая по невнимательности колесами автомобиля в ямки, выбоины или кочки на дороге, все последствия отражаются на передней подвеске, являющейся основным узлом по управлению транспорта. Она обеспечивает связь между колесами и кузовом.
Подвеска состоит из нескольких элементов:
- Гасящее устройство, которое обеспечивает снижение колебаний кузова (амортизатор),
- Упругие — необходимы для обеспечения усилия для перемещения колес. Нагрузка, возлагающаяся на автомобиль при езде по неровной дороге, приходится на металлические и неметаллические элементы (пружины, пневматическая камера, рессоры),
- Направляющие — обеспечивают следование колес по заданной траектории (рычаги, шаровые опоры, шарниры).
Пружины, играющие немаловажную роль в устройстве подвески, могут иметь различную форму, которая влияет на переменную жесткость. Разумеется, разные типы подвесок имеют отличающуюся структуру — некоторые элементы совмещают в себе не одну функцию.
Передняя подвеска, наиболее распространенной конструкции — это Мак-Ферсон. Данное устройство позволяет использовать нижний рычаг совместно с телескопической вертикальной стойкой. Нагрузка, в основном, приходится на кузов в том месте, где он крепится к телескопической стойке.
Преимуществами данного узла являются небольшое количество деталей, их легкий вес; несложность в обслуживании. Имеются также и недостатки: возможно изменение угла развала, уменьшение или увеличение углов установки колес в случае изменения загрузки машины. Менее популярной в использование считается подвеска на двойных поперечных рычагах. Применяется на более дорогих автомобилях.
Диагностика и замена амортизаторов
Амортизаторы в автомобиле предназначены гасить вертикальные колебания, без них автомобиль будет сильно раскачиваться при прохождении неровных участков дороги. Неисправный амортизатор может проявлять себя по-разному:
- при заклинившем амортизаторном штоке автомобиль будет очень жестко ехать по дороге;
- если амортизатор потеряет упругость, машину будет сильно раскачивать на дороге вверх и вниз.
В любом случае с плохими амортизаторами ездить нельзя:
- при раскачивании авто заметно ухудшается управляемость транспортного средства, увеличивается тормозной путь;
- если амортизатор заклинит, автомашина будет ехать очень жестко, «соберет» все кочки на дороге, в салоне пассажиры почувствуют удары подвески.
Диагностику амортизаторов произвести несложно, достаточно поставить машину на ровную площадку и попытаться раскачать ее вверх-вниз. Если кузов при раскачке сразу гасит колебания, то, скорее всего, детали в порядке. Когда авто продолжает некоторое время раскачиваться, вероятно, амортизаторы не выполняют свою функцию – они не имеют необходимой упругости. Убедиться в правильности диагностики можно внешним осмотром этих деталей – если амортизаторы неисправны, в районе штока будут заметны следы масла.
Амортизаторы ремонтируют очень редко, так как стоят они в основном недорого, и меняются достаточно просто, но многое зависит от типа подвески. Очень легко произвести замену этих деталей на заднеприводных автомобилях, таких как ВАЗ-классика или Волга – для этого нужно отвернуть гайки крепления сверху и снизу и демонтировать устройство. На переднеприводных автомашинах замена производится немного сложнее – приходится отсоединять амортизаторную стойку от поворотного кулака, а также снимать пружину.
Диагностика и замена подшипников ступицы
В отличие от шаровой опоры подшипник ступицы колеса не стучит, а гудит при движении автомобиля. Причем, шум усиливается по нарастающей при разгоне, а при уменьшении скорости соответственно уменьшается. Проверить шумящий подшипник можно на месте, для этого нужно поднять автомобиль на домкрате и прокрутить колесо – неисправная деталь издает неприятный слегка скрипящий звук. Следует отметить, что если подшипник гудит долго, потом он начинает уже хрустеть и щелкать, а в дальнейшем может и заклинить. Когда на ходу «клинит» колесо – это очень опасно, так как автомобиль теряет управление и может попасть в аварию, поэтому с такой неисправностью эксплуатировать машину нельзя.
Срок службы ступичных подшипников зависит от модели автомашины, и в среднем составляет 50-100 тыс. км. Раньше времени детали выходят из строя, если в ступицах недостаточно смазки, поэтому при техническом обслуживании необходимо проверять ее наличие, и при необходимости смазывать ступицы. Хотя существуют разные марки автомобилей, принцип замены этих деталей на всех моделях авто приблизительно одинаков, разница заключается лишь в том, что на одних автомашинах подшипники снимаются и устанавливаются легко, а на некоторых легковушках они запрессовываются под давлением. Снять подшипник легче – его наружную обойму можно расколоть, а вот для запрессовки понадобится пресс, и поэтому такую работу выполняют в условиях технически оснащенного автосервиса.
Как устроен сайлентблок и когда его нужно менять
Сайлентблок – это изделие, состоящее из 2 втулок – наружной и внутренней. Между собой они соединены эластичной подушкой.
Внутренняя втулка устанавливается на вал, закрепленный на подвеске автомобиля. Наружная обойма запрессована непосредственно в сам рычаг. Это обеспечивает плавность его смещения по отношению к валу. Для разных моделей способ монтажа отличается.
Сайлентблок
Износ детали характеризуется разрушением эластичного слоя. На ранней стадии это небольшие надрывы и трещины, на поздней – полный отрыв эластичной подушки от одной из муфт.
Для диагностики неисправности сайлентблока не требуется специализированного образования. Автомобилист самостоятельно может определить необходимость замены по следующим признакам:
- Наличие посторонних звуков в районе передней подвески во время езды. Это может быть скрип, стук и т. д.
- Удары по рулю при преодолении неровностей дорожного покрытия.
- Уход транспортного средства от прямолинейного движения. Руль тянет в сторону.
При выявлении неисправности следует незамедлительно провести замену сайлентблоков. Это позволит избежать более серьезных поломок.
Быстрый износ внутренней или наружной стороны покрышки переднего колеса (в некоторых случаях края протектора изношенной стороны становятся острыми) так же может быть признаком для замены сайленблока
Советы перед началом демонтажа
Когда я задался вопросом, как заменить рычаг передней подвески, мне посоветовали перед началом ремонта механизма провести полную диагностику. Если при работе транспорта появились странные нехарактерные скрипы или стук — это уже тревожный сигнал, необходима замена подвески.
Следует запастись необходимыми инструментами, без которых замена и ремонт не далеко продвинется. Например, сайлентблок для рычага, который нужно выбирать с особой тщательностью, смотря чтобы он подошел к устройству машины. Также нужны набор ключей, рычаг, гайки и упорные шайбы, монтировка, зубило. Из всего перечисленного, может, пригодиться не всё, но лучше, чтобы они были под рукой в случае чего.
Не рекомендую, поднимая автомобиль, полагаться исключительно на домкрат. Лучше, во избежание возможной опасности, найти устойчивую опору. И не забудьте поднять стояночный тормоз. Если при разборе на гайках обнаруживается ржавчина, особенно, между втулкой и гайкой, ее следует очистить. Также лучше использовать графитную смазку для всех резьбовых деталей. Иногда приходится прибегать к сварке, что значительно усложняет и удлиняет процесс замены.
Советы по замене сайлентблоков
При снятии старых сайлентблоков кустарным способом, то есть без специального съемника, а лишь используя ударный инструмент (молоток, полукувалда) и зубила следует соблюдать осторожность дабы не повредить рычаг подвески. Рекомендуется, по возможности, найти съемник для выпрессовки сайлентблоков.Также не следует выжигать новые сайлентблоки, нагрев резиновых изделий испортит некоторые свойства
Как уже было описано в пункте 10, после опускания автомобиля на твердую поверхность, сделать протяжку гаек и болтов.
Не игнорировать очистку посадочного места и смазывание его перед впрессовкой нового сайлентблока. Это продлит ресурс детали.
В зависимости от уровня специалистов и географического положения, цена на замену передних сайлентблоков в пределах от 1 до 3 тыс. рублей.
Видео по замене передних сайлентблоков на Шкоде Фабия, Рапид, Volkswagen Polo.
Есть варианты, когда на один автомобиль устанавливают сайлентблоки, предназначенные для другого авто. Ниже, на видео показаны преимущества установленных новых сайлентблоков для АУДИ ТТ на автомобиль Шкода Фабия.
Какие типы креплений бывают
Классический – палец в ступице, а корпус прикручен к элементу подвеске. Почему классический? – Много марок автомобилей использует подобный тип. Большинство знает его по отечественным машинам советской эпохи.
«К верху попой» – та же «классика», только наоборот. Одним из преимуществ считается простота замены, можно своими руками поменять.
«Капиталистическая 2.0» – это когда буржуи захотели заработать много денег и придумали шарнир запрессовывать в элемент подвески. В других случаях можно просто поменять деталь и сохранить рычаг. В таком типе автопроизводителем отдельная замена не предусмотрена. Бери и покупай новый рычаг в сборе с шаровой.
Но есть народная пословица: «На каждую хитрую жопу найдется свой болт с резьбой». Народные умельцы научились отдельно менять деталь, сохранив старую подвеску.
«Капиталистическая 2.1» – это улучшенная версия буржуйского типа крепления. Они пошли дальше и запрессовали опору в ступицу. Рычаг поменять слишком дешево для них показалось, а давайте запрессуем в кулак, ступица в сборе дороже стоит, чем «лопух» подвески. Наши специалисты и здесь смогли надурить хитрых капиталистов, могут такую шаровую заменить, но в гараже своими руками может не получиться.
Сегодня разберем, как поменять шарнир в любом типе крепления самостоятельно. Последнюю разновидность трогать не будет – здесь своими руками уже будет проблематично.
Задний механизм
Кроме передней оси, имеется еще и задний мост. Только в этом случае в ходе диагностики, как правило, осматривается уже меньшее количество деталей. Задняя конструкция современных транспортных средств содержит преимущественно амортизирующие устройства, что уже существенно снижет время проведения процедуры, включая и ремонт задней подвески автомобиля.
Характерные признаки неисправностей узлов и деталей общие по отношению к передней и задней осям. Самые распространенные из них:
- Стуки и скрипы — это указывает на износ резиновых элементов амортизаторов, что требует их замены.
- При отпускании руля машина начинается отклоняться от заданного курса. Это ставит под сомнение развал-схождение либо состояние штанг заднего моста.
- Осадка кузова также свидетельствует о проблемах с амортизаторами.
При этом легкие повреждения ходовой части владельцы транспортных средств способны устранить самостоятельно, обходясь минимальными ресурсами. Однако капитальный ремонт требует привлечение профессионального оборудования, а также участия опытного мастера, который знает свое дело. Для начала нужно хотя бы самостоятельно выполнить диагностику, а потом уже делать соответствующие выводы.
Состав задней части автомобиля
Существует не так много разновидностей задней подвески:
- Задний мост — зависимая.
- Балка — полузависимая.
- Многорычажная — независимая.
При этом независимо от конструкции в конструкции присутствуют следующие обязательные элементы:
- амортизаторы;
- ступицы с подшипниками;
- пружины либо рессоры — для смягчения ударов неровностей;
- рычаги;
- реактивные тяги;
- стабилизатор с втулками;
- тормоза.
В ходе эксплуатации автомобиля детали расходуют свой ресурс, особенно тяжко достается резиновым элементам. В результате износа появляются стуки разного характера и интенсивности. К тому же с некоторыми неисправностями эксплуатация транспортного средства запрещена.
продольный, нижний и верхний поперечный
Подвеска автомобиля при каждой поездке подвергается неимоверным нагрузкам. Это влияние усиливается тогда, когда качество дорожного полотна ухудшается, механизмам необходимо сдерживать большое число ударов, приходящихся на колеса, и перенимать их на себя. Сегодня мы расскажем все о рычагах задней подвески: как они устроены, из чего изготавливаются и как выглядят.
Как это работает?
Задняя полунезависимая подвеска работает по торсионному типу. Когда одно колесо машины начинает проваливаться в яму или отскакивать от небольшого ухаба, второе колесо, жестко связанное с первым металлическим торсионом и осью, начинает двигаться с той же скоростью и интенсивностью в противоположном направлении.
С одной стороны, добиться желаемого комфорта с такой системой — дело проблематичное. Еще бы, ведь если одно колесо перенимает на себя удар, то его неизбежно придется перенимать и второму, за счет чего почувствуется дискомфорт у пассажиров с обеих частей салона.
Торсион включает в себя пружину, которая встраивается в стержень и работает на скручивание. Как только колесо начинает прижимать ось к раме, пружина сжимается и старается максимально нивелировать крен, который пришелся на машину. За счет этого происходит не просто смягчение удара, а компенсация крена, которая очень важна для поддержания управляемости и должного сцепления с дорогой.
Несмотря на то, что большую часть нагрузки, которая приходится на колеса, на себя перенимает торсион, существуют дополнительные элементы, которые компенсируют продольную и поперечную нагрузку на колесо и максимально стабилизируют его положение. К примеру, продольный рычаг задней подвески не позволяет колесу колебаться в горизонтальной плоскости и удерживает его в одной точке. Поперечные рычаги задней подвески предназначены для того, чтобы не нарушался сход-развал колеса, покрышка всегда имела максимальную площадь соприкосновения с дорожным полотном и оказывалась перпендикулярной ему.
Детальный взгляд
Поперечные рычаги, которые располагаются в узле задней подвески, изнашиваются намного чаще продольных. Это вызвано тем, что вертикальные нагрузки, которые приходится испытывать колесам, намного больше, чем горизонтальные, и для борьбы с ними нужны детали, выполненные из качественных материалов и имеющие действительно надежную конструкцию.
По этой причине на каждую ось приходится по четыре рычага поперечной устойчивости: правый верхний, правый нижний, левый верхний и левый нижний. Правый верхний и правый нижний рычаги, соответственно, работают с тем колесом, которое располагается со стороны пассажира, а левые функционируют исключительно с водительской стороны.
Верхние и нижние рычаги выполняют разные функции, даже несмотря на то, что располагаются в пределах одного узла и служат для стабилизации машины во время движения.
К примеру, когда правое колесо попадает на ухаб, нижний рычаг задней подвески частично сдерживает его продольные колебания, но при этом не допускает и поперечных сдвигов, которые могут привести к внезапной потере управляемости. При этом правое колесо подвергается максимальным нагрузкам, и даже может погнуться диск, тогда как в салоне почувствуется лишь небольшой толчок, который при качественной шумоизоляции не доставит водителю и пассажирам практически никаких неудобств.
Из чего изготавливают рычаги? На старых моделях автомобилей чаще всего можно увидеть детали, выполненные из стали. Такой материал пригоден для ремонта и нередко используется несколько раз на одной и той же машине. Тем не менее в современных авто чаще можно встретить рычаги из легких сплавов. Их ремонт практически невозможен, зато замена неимоверно проста, да и сама деталь стоит сравнительно недорого.
Резюме
Рычаги на задней подвеске необходимы для того, чтобы дополнительно гасить колебания, которые совершают колеса при езде по неровной дороге. Чтобы обеспечить машине необходимый уровень управляемости, рычаги изготавливаются из современных материалов, а их качество достаточно высоко, чтобы максимально снизить риски водителя и повысить его безопасность.
Полезные советы
Соблюдая несколько простых правил при самостоятельной замене, можно значительно облегчить процедуру демонтажа и монтажа. Полезные советы:
- Посадочное место должно быть очищено от коррозии и загрязнений с помощью наждачной бумаги с мелким зерном. Для обработки вала применяют металлическую щетку. После чистки удаляют загрязнения сжатым воздухом.
- Место установки смазать мыльным раствором или WD-40. Запрещается наносить в качестве смазки моторное или трансмиссионное масло. Они негативно влияют на материал эластичной подушки. Нарушение этого правила приведет к быстрому выходу из строя новой детали.
- При проведении замены детали соблюдать технику безопасности. Использовать индивидуальные средства защиты – перчатки, очки и т. д.
- В процессе запрессовки следить за равномерностью установки втулки в посадочное место. Перекос может привести к повреждению новой детали.
Следуя приведенной пошаговой инструкции, можно провести замену сайлентблоков рычагов передней подвески своими руками
Важно учитывать конструктивные особенности ходовой части определенной модели транспортного средства
Для снятия и запрессовки потребуются вспомогательные инструменты. После замены подвеска автомобиля будет работать в нормальном режиме.
Меняли ли вы сайлентблоки передних рычагов и по каким признакам определили неисправность? Какой способ использовали для демонтажа?
Произвести самостоятельную замену сайлентблока поможет видео:
Назначение и основные элементы подвески
Колесная подвеска была создана гораздо раньше самого автомобиля. Изначально она использовалась на конных экипажах, которые предназначались для комфортной езды на длинные расстояния. На них было установлено не менее 4 колес, из-за этого конструкторы обязаны были беспокоиться о том, как обеспечить вертикальное перемещение колес относительно кузова
Это было особенно важно для езды по неровным дорогам.
Первые конструкции подвесок были созданы именно в этот период. Позднее, почти без каких-либо изменений, они использовались и в первых машинах, которые как раз уже начали появляться на рынке. Скорость этих автомобилей могла едва доходить до 30 км/час. Но с развитием отрасли необходимо было пересмотреть подход к конструкциям подвесок.
Изначально подвеску воспринимали лишь как средство достижения максимально комфортной езды, но автомобили становились все быстрее, и акцент сместился на качество управляемости. В 20-е годы прошлого века появилась новая система организации автомобиля: создавалась независимая система подвески для передних, а впоследствии и для задних колес.
Сегодня в секторе легковых автомобилей возможна установка независимой подвески только для передних колес. Она может сочетаться с независимой, полунезависимой и зависимой системой задних. Хотя уже существует большое количество схем, все они объединены общими составляющими. Там есть:
- направляющие элементы, которые обеспечивают заданную траекторию перемещения колес относительно кузова;
- упругие элементы, отвечающие за необходимое усилие перемещения колес;
- элементы, цель которых – гашение колебаний.
Направляющие элементы: рычаги, стойки, шаровые опоры и резинометаллические шарниры.
Упругие элементы: пружины, рессоры, торсионы и пневматические камеры.
Сравнение цен актуально на 21.03.2023
Получите скидку на летние шины до 15% от средней рыночной цены 2023 года!
Мы сравнили цены в ряде магазинов шин и дисков и предлагаем вам лучшую цену
Выбирайте свой комплект шин и экономьте уже сегодня!
Перейти к акциям
Элементы, отвечающие за гашение колебаний: различные амортизаторы.
Та классификация, что мы привели, относительно условна, ведь в различного рода подвесках некоторые детали вполне могут выполнять несколько функций одновременно.
Например, рессора. Изначально она использовалась еще в каретах. Рессора помогала снять интенсивность колебаний за счет взаимного трения ее листов. Кроме этого, участки рессор с несимметричной формой служили и рычагами.
Благодаря своей функциональности рессоры начали использоваться повсеместно. Подобная классификация ключевых элементов дает четкое понимание зависимости характеристик рессоры от замены какой-либо вышеупомянутой детали. Например, положение колес зависит от направляющих деталей, жесткость устройства подвески связана с упругими элементами, а эффективность гашения колебаний обеспечивается амортизаторами.
Нижний рычаг передней подвески ВАЗ 2107
Автомобиль ВАЗ 2107, а в народе его просто «Семёрка», является последним заднеприводным представителем из модельного ряда популярного отечественного производителя. В отличие от переднеприводных автомобилей, здесь передняя подвеска имеет меньше деталей, поэтому её диагностику и ремонт проводить намного проще и со всем справиться можно самостоятельно, не привлекая дорогостоящих специалистов.
«Семёрка» имеет независимую переднюю подвеску, основными деталями которой являются два рычага: верхний и нижний. Нижний рычаг соединяет между собой ступицу или поворотный кулак с кузовом автомобиля. За счёт рычагов передней подвески, колёса удерживаются в вертикальном положении, а также гасятся поперечные силы, возникающие во время движения автомобиля.
Нижний рычаг ВАЗ 2107 в сборе
Корпус нижнего рычага
Нижний рычаг фиксируется на поперечине подвески, которая крепится на передних лонжеронах. На нём закреплена шаровая опора, а также нижним краем опирается пружина. Всё это затрудняет замену этого элемента подвески, но справиться с такой задачей своими руками сможет даже начинающий автолюбитель. Достаточно определить причину поломки, после чего действовать согласно разработанным правилам и рекомендациям специалистов.
Нижний рычаг фиксируется на поперечине подвески, которая крепится на передних лонжеронах
Шаровая опора
Непосредственно на нижнем рычаге надёжно зафиксирована шаровая опора. Это шарнирный элемент, который соединяет между собой рычаг и ступицу
Шаровая опора принимает на себя все удары, возникающие при попадании колеса на неровности дороги, поэтому её прочности уделяется особое внимание
Исправные шаровые опоры ограничивают раскачивание колеса в вертикальном направлении, но при этом позволяют ему свободно перемещаться в горизонтальной плоскости. При поломке шаровой опоры колесо самопроизвольно выворачивается и если это произошло на ходу, то может привести к аварии.
Этот элемент представляет собой шарнир, основной деталью которого является шаровый шток, с одной его стороны есть шар, с другой — резьба. Шток надёжно запрессовывается в проушину с пластиковым вкладышем, после чего вся конструкция закрывается пыльником, чтобы не допустить попадания в места трения влаги и пыли. Современные производители обычно используют прозрачные пыльники, что позволяет оценить состояние шарнира, не снимая этот элемент.
От попадания внутрь шаровой опоры влаги и мусора она защищена специальным чехлом (пыльник)
Так как шаровая опора является очень важной и ответственной деталью подвески, при необходимости её замены, приобретать надо только качественные изделия. Одними из самых надёжных и популярных производителей шаровых опор являются такие торговые марки: «ТРЕК», «КЕДР», «БЕЛМАГ», LEMFORDER (немецкая фирма)
Кроме этого, любой крупный производитель предлагает усиленные варианты таких деталей, их ещё называют спортивными: «Трек-спорт», «Кедр-триал-спорт» и т.д.
Сайлентблок
Сайлентблок представляет собой деталь, которая позволяет рычагу поворачиваться на оси. Состоит он из двух металлических втулок, между которыми находится резиновая вставка.
Современная промышленность предлагает сайлентблоки из резины и полиуретана. Сейчас в основном все переходят на полиуретановые сайлентблоки, так как они имеют больший срок службы, но и стоимость у них в несколько раз выше, чем у резиновых аналогов.
Металлические втулки могут соединяться резиновыми или полиуретановыми вставками
Замена на ВАЗ 2107 резиновых сайлентблоков на полиуретановые позволяет:
- уменьшить деформации, возникающие в подвеске;
- улучшить управляемость автомобилем;
- убрать выжимание, которое свойственно резиновым изделиям;
- снизить шум и вибрации, возникающие во время движения.
Болт крепления оси
Ось нижнего рычага при помощи двух болтов жёстко соединена с балкой, зафиксированной на передних лонжеронах. На оси подвижность нижнего рычага обеспечивается за счёт наличия сайлентблоков.
Ось нижнего рычага крепится двумя болтами
Острая необходимость
Автомобильная подвеска начала снабжаться рычагами достаточно давно. Первая идея ввести подобный механизм появилась еще в 50-е годы прошлого века, когда рессорные системы начали постепенно уходить прошлое, и на их место стали устанавливать более совершенные элементы. Такие механизмы оказались более плавными, поэтому речь пошла о большем комфорте перемещения и меньшей жесткости, которая до этого доставляла автолюбителям немало неприятных ощущений.
Рычаг встраивается в системы автомобиля, которые имеют торсионный или независимый тип. Дело в том, что такая подвеска имеет большое количество составных частей. Чтобы механизм работал синхронно и слаженно, необходимо, чтобы детали не подвергались какому-либо люфту и колебаниям. По этой причине инженерам понадобилось внедрение таких укреплений, которые бы удерживали элементы на одной точке и позволяли им отклоняться от заданного расположения лишь при значительных нагрузках, при условии того, что потом механизм тотчас же примет свое исходное положение.
Рычаг на автомобиле — это одно из таких изобретений. Его задача — постоянно удерживать колесо в одном положении, не позволяя ему смещаться ни в продольном, ни в поперечном направлении. Почему именно колесу уделяется столь много внимания? По какой причине большинство силовых конструкций прикрепляются именно к ступице?
При любом механическом воздействии колесо будет неизбежно кренить в одну из сторон. Если бы не рычаг, то крен был бы настолько сильным, что деформация не заставила бы себя долго ждать. А при его наличии у автомобиля таких проблем не возникает, и ресурс его ходовой части все же остается достаточно высоким.
Запрессованная в подвеску
Существует такие типы крепления, где не используются болтовые соединения. В них шаровая опора запрессована в подвеску. Такой «финт» сделан, чтобы автовладельцы не меняли только один шарнир, а весь рычаг в сборе с ним. Так выходит дороже, можно дополнительно заработать на запасных частях. Местные «Кулибины» научились их менять, выпрессовывая.
Недостатком данного способа является обязательное снятие всего рычага.
На разных моделях автомобилей он снимается по-своему, описывать в этой статье все варианты нет смысла. Разберем основные этапы.
- Срываем и откручиваем гайку, которой притянут палец к ступице;
- Для выпрессовки шарнира используем съемник. Если нет специнструмента, берем монтировку и оттягиваем рычаг вниз, создавая напряжение на пальце. Молотком аккуратно и четко бьем по конусу поворотного кулака (не по рычагу), палец должен вылезти.
- Демонтируем нижний элемент подвески.

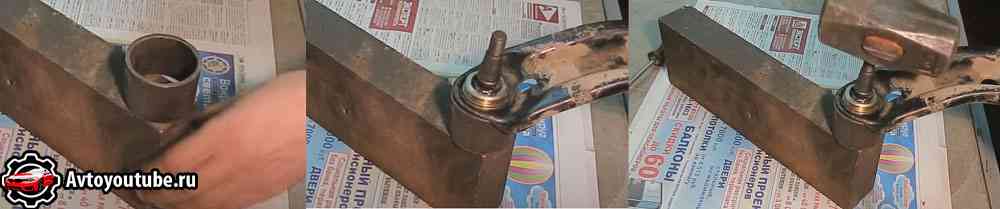

Теперь нужно выбить шаровую из него. Воспользуемся шлицевой отверткой. Убираем стопорное кольцо с защитного кожуха и опоры. Поддеваем их, вытаскиваем по очереди.
Чтобы выбить, используем проставку большего диаметра, чем размер шарнира . На неё ставим рычаг, сверху по пальцу детали, а не руки, бьем молотком. Она должна выбиться. Главное – не повредить «лопух» и посадочное место, в противном случае после замены, шаровая опора не запрессуется в рычаг, или станет на перекос, или появиться люфт.
Новую деталь осматриваем, снимаем пыльник и проверяем количество смазки под ним. При необходимости добавляем её.
Переворачиваем рычаг, вставляем опору в свое гнездо. Чтобы запрессовать её обратно, нужно подобрать оправку подходящего диаметра. Бить по нижней части детали нельзя, разрушиться вкладыш. Можно воспользоваться накидной гайкой, чтобы её внутренний диаметр был по размеру упора шаровой. То есть, удар должен приходиться только на края новой детали.
Запрессовываем шаровую таким образом, чтобы она «садилась» равномерно, не было перекосов. При необходимости поправляем оправку и бьем по другой стороне, чтобы выровнять её.
Устанавливаем стопорное кольцо, фиксирующее шарнир в элементе подвески. Надеваем пыльник и фиксируем его своим стопором.
При установке последнего кольца старайтесь не порвать защитный кожух, иначе придется его менять. Разрывы и трещины в нем недопустимы.
Установка производиться в обратном порядке. Здесь могут быть свои нюансы у каждой модели авто.
