Замена прокладки клапанной крышки

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

  1. Открываем капот и снимаем минусовую клемму с аккумулятора.

    Снимаем минусовую клемму.

  2. Откручиваем пластиковую декоративную накладку.

    Пластиковая накладка отмечена стрелочкой.

  3. Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.

    Послабляем хомут и снимаем шланг справа.

    Снимаем два шланга слева.

  4. С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.

    Отключаем колодку проводов от датчика положения распредвала.

  5. Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
  6. Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.

    Проверяем состояние и натяжение приводного ремня.

  7. Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.

    Откручиваем болты крепления крышки ключом на 10.

  8. Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

    Снимаем крышку головки блока цилиндров.

  9. Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.

    Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.

  10. Очищаем привалочную плоскость на головке блока и обезжириваем её.

    Чистим поверхность головки блока от масла и старого герметика.

  11. Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

    Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.

  12. Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.

    Наносим немного герметика, как показано на рисунке.

  13. Надеваем на болты новые уплотнительные кольца.

    Устанавливаем новые уплотнительные кольца.

  14. Устанавливаем крышку на место, устанавливаем болты.

    Устанавливаем крышку.

Полезные советы

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

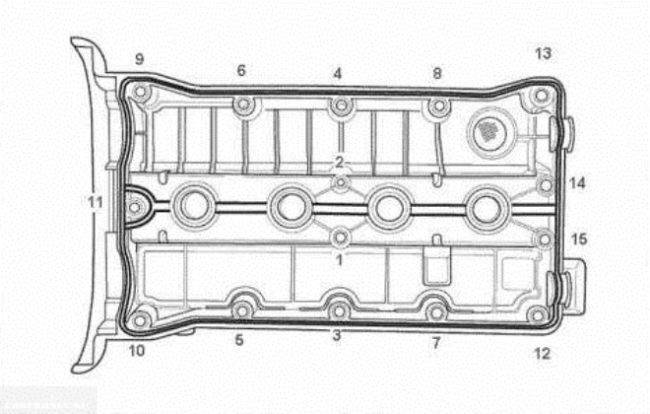

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

Герметик Permatex RTV Silicone High-Temp.

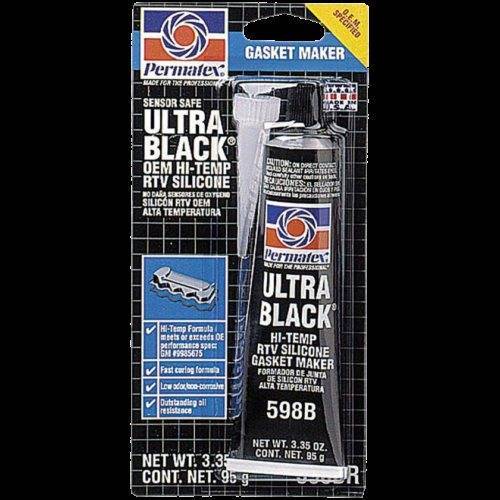

Герметик Permatex Ultra Black.

Инструменты

Теперь подберём инструменты:

  1. Набор ключей и отвёрток.
  2. Плоскогубцы.
  3. Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.

Съемка и разборка крышек цилиндров.

Предварительно отнимают трубки высокого давления (к форсунке), клапанную коробку, штанги привода и патрубки выпускного и впускного коллекторов. После этого у крышек цилиндров равномерно ослабляют, а затем отвертывают гайки шпилек. На гильзы цилиндров в целях предохранения их и коленчатого вала от повреждений укладывают предохранительные щитки. При разборке крышек, рычажного механизма детали не разкомплектовывают, если они не требуют замены. При износе выше допустимой величины из цилиндровой крышки выпрессовывают направляющие втулки клапанов, головки рычагов и гнезда (11Д45).

Советы для качественного проведения работ

Не во всех случаях у автомобилистов получается осуществить процедуру без проблем. Иногда течь масла формируется практически сразу после нескольких километров пробега. Наиболее популярных причин для этого может быть несколько:

  • использование низкокачественных прокладок;
  • недостаточное количество используемого герметика, неаккуратное нанесение его на поверхность;
  • перекос крышки, образовавшийся за счет неправильного затягивания крепежа.

Проводить замену необходимо на остывшем двигателе, чтобы температурные расширения не повлияли негативно на результат работы.

Для работы с крепежом обычно нужен ключ на 10. После отвинчивания всех болтов необходимо тщательно промыть детали от остатков смазки или старого герметика.

Применение герметика

Затяжку болтов желательно проводить с помощью динамометрического ключа. Если нет схемы, по которой проводится операция, то ее можно найти на официальном сайте компании-изготовителя. В любом случае затягивание крепежа проводится от середины к краям.

Предварительное усилие на динамометрическом ключе должно быть около 5 Нм, а при окончательном затяге оно повышается в два раза до 10 Нм. Лишь после этого можно доливать моторное масло.

Динамометрический ключ

Течь масла из под клапанной крышки: причины и решение проблемы

Прокладка кладется не все поверхность одновременно, а сначала прислоняется одна сторона, а затем опускается середина, в последнюю очередь кладется вторая сторона, чтобы герметик равномерно распределился по поверхности. Его слой должен быть около 2-3 мм на каждой стороне.

Примерное время полного застывания герметика составляет около 10-12 часов. После этого автомобиль можно использовать в обычном режиме.

Важные моменты

Ослабляя хомутики на шлангах с помощью отвертки, нужно действовать осторожно, так как воздушные шланги легко повредить.
Перед тем как устанавливать новую прокладку, крышку клапанной коробки следует тщательно очистить от грязи и обезжирить. Для этой цели можно самостоятельно приготовить обезжиривающий раствор, состоящий из растворителя и керосина, смешанных в пропорции 50/50. Для чистки лучше всего использовать губку

При нанесении раствора на крышку в обязательном порядке следует пользоваться резиновыми перчатками!
После обезжиривания крышки в канавку перед установкой прокладки целесообразно нанести тонкий слой герметика, это значительно снизит вероятность повторного возникновения течи масла.
При установке крышки с новой прокладкой не следует прилагать слишком больших усилий при затягивании 15 болтов крепления, потому что велик риск сорвать резьбу. Кроме того, при слишком сильном затягивании болтов крышка может просто перерезать прокладку, что сведёт все усилия по замене на нет.
Болты крепления крышки нужно затягивать парами, начиная с центра крышки. Это позволяет добиться максимально равномерного и плотного прилегания крышки к блоку цилиндров.

Для чистки лучше всего использовать губку. При нанесении раствора на крышку в обязательном порядке следует пользоваться резиновыми перчатками!
После обезжиривания крышки в канавку перед установкой прокладки целесообразно нанести тонкий слой герметика, это значительно снизит вероятность повторного возникновения течи масла.
При установке крышки с новой прокладкой не следует прилагать слишком больших усилий при затягивании 15 болтов крепления, потому что велик риск сорвать резьбу. Кроме того, при слишком сильном затягивании болтов крышка может просто перерезать прокладку, что сведёт все усилия по замене на нет.
Болты крепления крышки нужно затягивать парами, начиная с центра крышки. Это позволяет добиться максимально равномерного и плотного прилегания крышки к блоку цилиндров.

Как видим, ничего сложного в замене крышки клапанной коробки нет, и с этой процедурой справится даже начинающий автолюбитель. Главное, не сорвать резьбу, затягивая болты. Потому что это может привести к куда более серьёзным проблемам, чем банальная замена прокладки.

Для чего нужна прокладка между ГБЦ и клапанной крышкой

Клапанная крышка необходима для защиты механизма ГБЦ от пыли и грязи, также уплотнитель выполняет и другие функции:

  • Обеспечивает плотность установки крышки к фланцу ГБЦ;
  • Герметизирует объем, который закрывает крышка и предотвращает утечку масла.

Деталь не критически важна для работы ДВС – двигатель будет вполне нормально работать и без нее. Но она служит для чистоты силового агрегата, повышает пожаробезопасность, повышает удобство обслуживания мотора. Кроме того, уплотнитель вносит существенный вклад в сохранение технических характеристик и чистоты моторных масел.

На современном автомобильном рынке существует масса моделей двигателей с разными ГБЦ. Однако, все прокладки ДВС устроены принципиально одинаково. Это уплотнительный элемент плоской формы, который повторяет форму плоскости прилегания к ГБЦ.

Элемент имеет отверстия для крепежных элементов и других деталей. Уплотнитель кладут под крышку, а уплотнение создается за счет эластичности.

Конструктивно уплотнительные элементы могут быть различной конструкции.

Существуют:

  • Цельные уплотнители – это безразрывная кольцевая прокладка или имеющая более сложную форму. Элемент не имеет разрывов и просто устанавливается под металлическую крышку клапанов;
  • Составные – изделие имеет разрывы, а также различные вставки для установки на детали клапанной группы, вход распределительного вала, другие детали;
  • Комплектные – кроме базовой прокладки, обычно цельной, в этих комплектах имеются дополнительные элементы – например, для установки в свечные колодцы.

По материалам изготовления прокладка клапанной крышки также различается:

  • Резиновые уплотнители;
  • Резинопробковые;
  • Паронитовые;
  • Картонные.

Резиновые детали производят, используя термостойкую и устойчивую к маслу и бензину резину. Она в процессе подвергается различным модификациям при помощи химических добавок.

Резиновые уплотнители одни из самых эластичных. Но резина по причине недостатков сырья и технологии производства может существенно менять свою геометрию, например, при перепаде температур. Резиновая прокладка в целом имеет больший срок службы в отличии от других вариантов.

Резинопробковые элементы производят из резины с добавлением гранулированной пробки или других аналогичных пористых наполнителей. Материал способен обеспечить высокую герметизацию и вибрационную развязку. Но чтобы все было так, нужно правильно установить элемент. Также такие прокладки очень требуют качества поверхностей крышки и ГБЦ.

В большинстве случаев при монтаже резинопробковые элементы дополнительно нужно обрабатывать герметиками. Срок службы в отличии от чистой резины ограничен.

Паронитовые уплотнители изготавливаются листового паронита. В основе лежит резина, но в нее добавляют минеральные добавки для повышения технических характеристик. Впоследствии полученный материал формуется и вулканизируется. Паронит может содержать асбест или не содержать. Но сегодня в магазинах сложно найти асбестовые прокладки. Прокладка может быть армирована.

Для отечественных авто именно паронитовые прокладки наиболее широко распространены – они надежны, устойчиво выдерживают различные негативные воздействия, имеют хорошие герметизирующие качества.

Прокладки из картона не делают из привычного картона. Они производятся из специального сорта бумаги. Картон проходит обработку, чтобы на него не воздействовал бензин, масла и другие жидкости. Такой уплотнительный элемент имеет самую низкую цену, хотя эффективность его очень низкая.

Инструкция по замене

Прежде чем приступать к работе, откройте капот и посмотрите, какие элементы могут помешать демонтажу крышки клапанов с посадочного фланца головки цилиндров. Обычно перед разборкой приходится снимать такие детали:

  • воздуховод, проложенный от блока дроссельной заслонки до воздушного фильтра;
  • сам корпус фильтровального элемента;
  • трос, соединяющий привод дросселя с педалью акселератора;
  • патрубок вентиляции картера;
  • жгуты электропроводки.

Уяснив объем демонтажных работ, подберите недостающие ключи и другие инструменты. Перед тем как поменять прокладку клапанной крышки, возьмите ветошь и тщательно протрите все поверхности, куда попало моторное масло. Затем переходите к разборке, действуя в следующем порядке:

  1. Отключите трос педали газа, отсоедините патрубки и разъемы электропроводки, пересекающие двигатель сверху. При необходимости демонтируйте воздушный фильтр с гофрой.
  2. Торцевой головкой с воротком ослабьте и выкрутите все болты (или гайки), прижимающие крышку к фланцу ГБЦ. Порядок раскручивания – произвольный.
  3. Ухватившись руками за масляную горловину и торец детали, аккуратно снимите ее и отложите в сторону, перевернув фланцем кверху, чтобы не вытекала смазка.
  4. Снимите прокладку и удалите ее остатки с посадочной площадки. Уберите масляные потеки ветошью.


Перед установкой нового прокладочного элемента фланец крышки нужно тоже тщательно вытереть от масла. Если планируется ставить уплотнитель на герметик, обе посадочные площадки обработайте обезжиривающим составом. Пользуясь случаем, осмотрите детали под клапанной крышкой на предмет износа и цвета смазки. Проверьте натяжение цепи ГРМ.

Рекомендация. На некоторых иностранных марках автомобилей, например, Daewoo, в крышку вмонтирован специальный клапан. В определенный момент он выпускает картерные газы, направляющиеся на дожигание. Хорошенько промойте этот клапан бензином и продуйте сжатым воздухом.

Установки прокладки производится в обратном порядке. При нужде обе площадки смазываются герметиком, затем элемент укладывается на ГБЦ и прижимается крышкой. Болты затягиваются с небольшим усилием, чтобы не выдавить новую прокладку. Затяжку выполняйте в 2 приема, стараясь соблюдать простую схему: сначала закручивайте пару средних болтов, потом перемещайтесь к краям ГБЦ. Схема затяжки креплений 16-клапанного мотора изображена на рисунке.


Если после сборки и контрольного запуска отмечаются протечки масла, попробуйте дополнительно обтянуть болты. Крайняя мера – постановка прокладки на высокотемпературный герметик.

Как поменять прокладку клапанной крышки

  1. Снимаем декоративную накладку двигателя

Датчик положения распределительного вала Лачетти

4. Отключаем провода от свечей и убираем их в сторону.

5. Дальше нужно снять корпус воздушного фильтра и верхний кожух ГРМ. Но я этого не делаю, он особо не мешает. Просто когда будете ставить крышку на место, кожух ГРМ нужно будет совсем немного оттянуть влево. Я это делаю без проблем. Если у Вас не получается, тогда снимите этот кожух.

6. Откручиваем торцовым ключом на 10 мм все 15 болтов крепления клапанной крышки и снимаем её с двигателя вместе с прокладкой

Вид со снятой клапанной крышкой

7. Вытираем и обезжириваем места контакта прокладки с двигателем. Попутно смотрим на состояние ремня ГРМ, пока есть доступ.

8. Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку. Особенно пазы в ней и каналы системы вентиляции картера

Мойка клапанной крышки

Средство очень хорошее! Вымывает всё быстро, даже не нужно дополнительно обезжиривать.

Также желательно сразу промыть клапан вентиляции картерных газов. Как это сделать написано в этой статье.

9. Устанавливаем новые уплотнительные колечки в пазы на клапанной крышке

Вот такие изношенные колечки под болты клапанной крышки

Колечки под болты клапанной крышки

10. Берем новую прокладку…

Прокладка клапанной крышки Лачетти

…и вставляем её в пазы клапанной крышки.

Внимание! Это оригинальная прокладка. Но лучше установить прокладку Elring 174.251

Эта прокладка предназначена для алюминиевых крышек двигателя A16DMS, но на наш двигатель подходит отлично! В конце будет ссылка на статью по этой теме, которую настоятельно советую посмотреть.

11. Наносим НЕМНОГО герметика на проблемные места на изгибах

Места, куда следует наносить герметик для монтажа клапанной крышки

Примечание: Не наносите много герметика! При затяжке болтов, он может «вылезти» внутрь клапанной крышки и, отвалившись, закупорить какой-нибудь канал! Не дай Бог, конечно.

12. Устанавливаем клапанную крышку в сборе с прокладкой на двигатель

Совет: Если при переворачивании клапанной крышки прокладка выпадает из пазов, можете в некоторых местах зафиксировать её солидолом или литолом.

13. Теперь устанавливайте все 15 болтов на место, но не затягивая их, так как затягивать их нужно в определённой последовательности.

14. Самый ответственный момент — затяжка болтов. Если есть динамометрический ключ, тогда будет проще — затягиваем болты с усилием 10Н.м.

Если такого ключа нет, тогда совет — затягивайте болты торцевым ключом одной рукой и получится так , как надо. Тянуть болты клапанной крышки сильно не нужно!

Будьте аккуратней. Представьте ситуацию, когда затянули 14 болтов, а 15-й сломался (ломаются они довольно легко). Тогда Вам нужно заново выкрутить все 14 болтов, снять крышку клапанов и удалить обломыш. А там герметик уже застыл практически… и получается такая ситуация, что врагу не пожелаешь.

Схема затяжки болтов клапанной крышки Шевроле Лачетти

Схема затяжки болтов клапанной крышки Шевроле Лачетти

15. Подсоединяем шланги на место, подключаем высоковольтные провода к свечам зажигания, подключаем колодку к датчику положения распредвалов. Накладку двигателя лучше пока не устанавливать, а пока временно поездить без неё, чтобы проверить нет ли течи масла. После проверки установите её на место.

Как видим, если всё делать аккуратно и, имея всё под рукой, замена прокладки клапанной крышки не составляет труда и не отнимет много Вашего времени.

В этом видео я менял клапанную крышку на алюминиевую, но все эти же действия необходимы и при замене прокладки

Как говорится, хочешь сделать хорошо — сделай сам! Ни одно СТО не отнесется так ответственно к Вашему авто, как Вы сами.

Настоятельно рекомендую прочитать продолжение статьи — Течет прокладка клапанной крышки Лачетти. Мифы и реальность

А также ознакомиться с материалом — Замена пластиковой клапанной крышки на алюминиевую

Мир Вашему дому и удачи на дорогах!

По теме:

  • https://zapchasti.expert/chevrolet/lacetti/klapannaya-kryshka-lachetti.html
  • https://carfrance.ru/zamena-prokladki-pod-klapannoj-kryshkoj-na-chevrolet-lacetti/
  • https://moylacetti.ru/zamena-prokladki-klapannoj-kryshki-lachetti/

Ошибки, которые совершают начинающие механики

Ошибки при установке прокладки – это еще одна причина для замены. Как говорилось выше, что в процессе замены нужно тщательным образом очистить плоскости прилегания. Если этого не сделать, то в скором времени уплотнитель потечет и его придется менять.

На часто начинающие механики спешат и забывают про этот момент.

Еще одна частая ошибка – пренебрежение динамометрическим ключом. Крепеж затягивают достаточно сильно. При этом уплотнительный элемент пережимается, выдавливается и ни об каком уплотнении речь идти уже не может.

Также уплотнитель за счет неправильной затяжки прижимается к плоскостям неравномерно.

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

  1. Открываем капот и снимаем минусовую клемму с аккумулятора.

    Снимаем минусовую клемму.

  2. Откручиваем пластиковую декоративную накладку.

    Пластиковая накладка отмечена стрелочкой.

  3. Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.

    Послабляем хомут и снимаем шланг справа.

    Снимаем два шланга слева.

  4. С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.

    Отключаем колодку проводов от датчика положения распредвала.

  5. Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
  6. Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.

    Проверяем состояние и натяжение приводного ремня.

  7. Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.

    Откручиваем болты крепления крышки ключом на 10.

  8. Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

    Снимаем крышку головки блока цилиндров.

  9. Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.

    Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.

  10. Очищаем привалочную плоскость на головке блока и обезжириваем её.

    Чистим поверхность головки блока от масла и старого герметика.

  11. Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

    Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.

  12. Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.

    Наносим немного герметика, как показано на рисунке.

  13. Надеваем на болты новые уплотнительные кольца.

    Устанавливаем новые уплотнительные кольца.

  14. Устанавливаем крышку на место, устанавливаем болты.

    Устанавливаем крышку.

Полезные советы

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

Герметик Permatex RTV Silicone High-Temp.

Герметик Permatex Ultra Black.

Инструменты

Теперь подберём инструменты:

  1. Набор ключей и отвёрток.
  2. Плоскогубцы.
  3. Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
