Ремонт гидроусилителя руля (ГУР) своими руками

Неисправности лопастного насоса

При изготовлении насосов ГУР производители закладывают большой ресурс их службы. Поэтому при правильной эксплуатации насоса автовладельцем, он прослужит довольно долго. Для этого достаточно следить за количеством и состоянием жидкости в системе, обеспечивать герметичность соединений, контролировать натяжение приводного ремня, а также беречь насос от перегрева.

Таблица 1. Основные поломки насосов ГУР

Неисправность Причины Признаки Устранение
Потеря подвижности, повреждение и износ перепускного клапана Неисправность возникает в случае использования загрязненного масла или попадания в систему частиц и посторонних примесей, перегрева насоса, удержания руля в крайних положениях более 5-10 секунд.

На прогретом двигателе и высокой температуре окружающей среды усилие, прикладываемое к рулевому колесу, возрастает. Слышен гул насоса в крайнем положении руля. Заменить поврежденный клапан. Если задиры, повреждения существенные и дублируются внутри посадочного места клапана, то замене подлежит и корпус агрегата.
Течь насоса в результате истирания или повреждения сальников, прокладок и уплотнительных манжет Отмечается снижение уровня рабочей жидкости в бачке насоса и ее недостаток в системе, перегрев гидронасоса или «завоздушенность» системы. Зачастую это происходит вследствие коррозии на валу насоса или неправильного монтажа. Следы течи, гул, нехарактерные цвет и запах масла в бачке. Поменять все сальники, прокладки и уплотнительные манжеты на новые.
Изношена втулка или подшипник насоса Износ подшипников возникает в том случае, если на него действуют нехарактерные нагрузки, удары, вибрации, издаваемые насосом, неравномерное давление на одну из сторон. Причиной может быть люфт в крепеже насоса, чрезмерное натяжение приводного ремня. Гул, также возможна течь, вспенивание рабочей жидкости в бачке. Заменить подшипник; если износилась втулка, то замене подлежит корпус.
Износ вала Гул при работе, возможна течь. Замена вала.

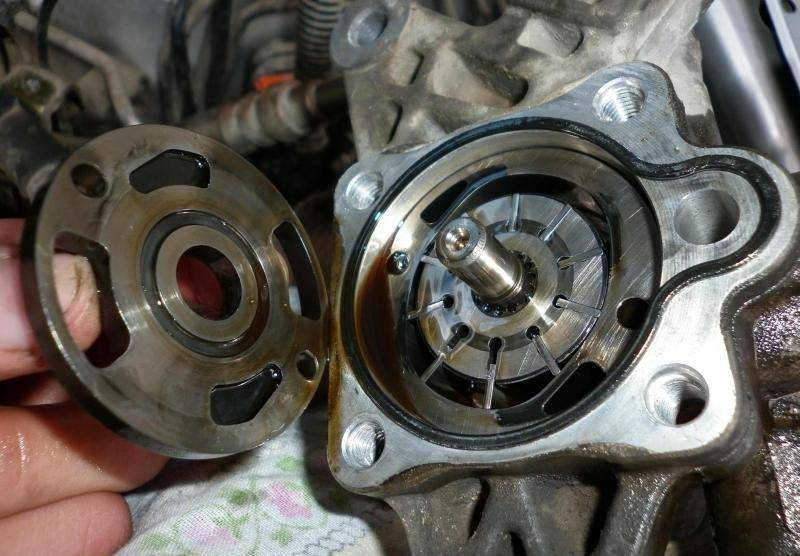

Выработка в паре: ротор-статор Подобная выработка встречается на насосах, которые сильно перегрелись, либо эксплуатировались на загрязненном масле или при его недостаче.

Повышенное усилие на руле, недостаточное давление масла в системе, гул насоса, потемнение и вспенивание масла. Замена рабочей пары.
Износ верхней и нижней рабочей плиты, а также ротора Типичная выработка одной из плит насоса, в случае, когда он был перегрет или продолжительное время работал с недостаточным количеством масла.

Низкое давление масла в системе ГУР, потемневшее масло, либо с запахом гари. Замена верхней и нижней плиты; если изношен ротор, тогда он тоже подлежит замене.

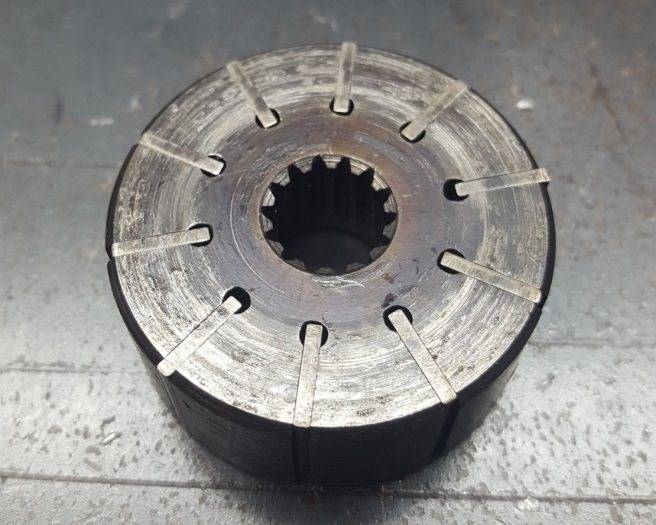

Залипание лопаток ротора «Залипание» лопаток имеет место на новых установленных насосах, но также случается из-за использования грязной рабочей жидкости. Повышенное усилие на руле – «тяжелый» руль. Нажатием на педаль газа автомобиля повысить обороты двигателя до 3000 об/мин. Проверить состояние масла, при необходимости – заменить.
Недостаточное или избыточное натяжение приводного ремня насоса, износ ремня Свист, гул, а также пульсация давления в системе ГУР. Ослабить натяжение ремня до нормы либо заменить его.

Все вышеперечисленные неполадки являются следствиями небрежной эксплуатации авто, а потому – лучший способ сохранить рулевое управление исправным – правильный и своевременный уход за его составляющими.

Ремонт насоса ГУР мерседес

Насос гидроусилителя руля является ключевым механизмом в управлении автомобиля, так как служит для облегчения поворота колес, путем снабжения жидкостью механизма. В зависимости от марки автомобиля, что с зарубежными, что с советским автопромом данная деталь имеет свои особенности в размещении и способе обслуживания. По данным причинам самостоятельное обслуживание автотранспортного средства и ремонта гидравлики автомобиля, и в том числе насоса ГУР предоставляет некие неудобства и проблемы. Но прежде чем задумываться о «Ремонт насоса ГУР мерседес«, требуется убедиться в его неисправности. Про неисправности насоса свидетельствуют следующие признаки:

  • при повороте руля на автотранспортном средстве слышен не свойственный автомобилю свист и гул, так же могут быть постукивание;
  • так же признаком неисправности может быть усложненное поворачивание руля на машине;

В данных случаях движение на машине продолжать возможно, но это доставляет неудобства и может повлечь дальнейшие проблемы и более серьезную поломку автомобиля. Поэтому если поломки были замечены, нужно обратиться в станцию технического обслуживания в Москве «ГУР Сервис». В данном сервисе работают высококвалифицированные специалисты, которые смогут продиагностировать мерседес, определить поломки в механизме управления и произвести ремонт насоса гидроусилителя руля на мерседесе. Компания занимается обслуживанием автотранспортных средств уже на протяжении более пятнадцати лет, и зарекомендовали себя в данной области. Убедиться в этом можно просмотрев многочисленные положительные отзывы о работе компании. Кроме ремонта и диагностики автомобиля, вам могут заменить детали, которые поставляются от ведущих специалистов и производителей деталей для автомобилей. Так же после обслуживания вы получите гарантийный талон сроком от шести до двенадцати месяцев.

Ремонтные работы проводятся на станции обслуживания автотранспортных средств «ГУР Сервис» в несколько этапов. Данные этапы включают:

  • первоначально производится диагностика автотранспортного средства и выявление всех неисправностей;
  • когда причины установлены, автомобиль разбирается, и неисправные детали и их компоненты поступают к тщательному осмотру;
  • далее специалисты промывают и очищают детали, а так же проверяют их на наличие исправностей либо повреждений;
  • в обязательном порядке при ремонте насоса гидроусилителя руля, специалисты сервиса производят замены манжета, а так же РТИ;
  • Меняют так же и подшипники насоса;
  • Производят шлифовку рабочей поверхности ключевых деталей (вал и прочее);
  • Производят хонингование основных деталей насоса гидроусилителя руля;
  • После данных операций, следует восстановление и хонингование всех редукционных клапанов;
  • Все детали тщательно перепроверяются и по возможности изношенные детали чистят и восстанавливают, а если они ремонту не подлежат, то их заменяют;
  • После всех вышеперечисленных действий — насос гидроусилителя руля проверяется на специальном стенде;
  • Если деталь работает исправно и без сбоев, то насос ставят на место и автомобиль собирают;
  • После сборки автотранспортного средства, его диагностику проводят повторно, что бы убедится в окончательном ремонте машины;

После этого вы можете забрать свой автомобиль в исправном состоянии при том с гарантийным сроком. Вышеперечисленные действия производятся в случаях, если насос гидроусилителя руля подлежит ремонту, в ином случае его вам заменят. Ремонтные работы будут производиться от нескольких часов, до нескольких дней, все зависит от того, какая степень поломки и какой компонент насоса гидравлики на вашем мерседесе вышел из строя. Тем не менее, отвезти автомобиль в сервис технического обслуживания автомобилей «ГУР Сервис» будет правильным решением, по причине экономии времени, нервов и денежных средств. При том в домашних условиях подобного рода ремонтные работы выполнить трудно, ведь тут нужен опыт, знания и специфические инструменты для ремонта и диагностики, ну и конечно же уйма свободного времени, которое придется тратить на ремонт автотранспортного средства. Да и качество работ производится на высшем уровне, так что после произведенного ремонта, мерседес прослужит вам еще долгое время. Так же специалисты кроме ремонта насоса гидравлики, могут продиагностировать, и произвести ремонт самого гидравлического усилителя руля, рулевых реек и всех ключевых деталей данного сложного механизма. При том, справляются специалисты, как с механическими усилителями, так и с гидравлическими и электрическими. Ну и занимаются ремонтными работами отечественного и зарубежного автопрома, поэтому мерседес смогут отремонтировать быстро, качественно и надежно.

Как произвести ремонт шлангов самостоятельно: краткая инструкция

Каждый автовладелец пристально следит за техническим состоянием своего стального «коня», ведь от этого зависит безопасность его эксплуатации. Износ или повреждение шлангов ГУР – распространенная причина поломки и неправильного функционирования рулевого управления. Независимо от характера проблемы, она решается двумя способами – полной или частичной заменой РВД. Уровень давления в системе ГУР достаточно высок – 70 до 130 кГс/см2. При таких показателях для скрепления шлангов нельзя использовать хомуты. Также не рекомендуют припаивать фитинги к шлангам, подверженным высокой нагрузке, – это может использоваться только в качестве временной меры.

Планируя проводить полную замену шланга РВД своими руками, придерживайтесь схемы:

  • — Поднимите переднюю часть автомобиля и выверните рулевое колесо влево до упора.
  • — Наденьте конец шланга на шприц и откачайте из бачка техническую жидкость.
  • — Заглушите отверстия в системе управления после полного демонтажа РВД.
  • — Подберите новую деталь с подходящими параметрами и произведите замену.
  • — Долейте необходимый объем откачанной жидкости обратно.

В некоторых ситуациях потребуется не замена, а ремонт шланга (РВД) своими руками. При соблюдении определенных правил и наличии инструмента легко выполнить подобные манипуляции:

  • — Отсоедините поврежденный рукав, тщательно сделайте его замеры и посмотрите маркировку. При подборе новых шлангов следите за соответствием параметров.
  • — Концы РВД тщательно зачищаются внутри и снаружи до оплетки с помощью окорочного станка.
  • — Подберите надежные и подходящие по размеру соединительные элементы – фитинги.

— Крепление фитингов к рукаву осуществляется посредством обжимного оборудования.
— Проверьте качество выполненной работы.

Внимательность, аккуратность и четкое следование инструкции позволит качественно и быстро провести ремонт рукавов высокого давления ГУР своими руками. Но если возникают вопросы или сложности в процесс работы, обязательно обращайтесь к специалистам нашего автосервиса. Большой опыт работы позволяет произвести замену РВД в кратчайшие сроки.

Шланги высокого давления используются в пневматических и гидравлических конструкциях. В автомобильной отрасли они нашли широкое применение в рулевом управлении. Благодаря встроенному гидроусилителю водитель имеет возможность не прикладывать значительную нагрузку на руль при повороте.

Однако, в определенных условиях эксплуатации возможны различные деформации трубок или рукавов. Впоследствии это приводит к нестабильной работе узла, исправить которую сможет ремонт шлангов высокого давления ГУР своими руками или при помощи специалистов станции техобслуживания.

Варианты замены элементов

Повреждение элементов высокого давления – результат вращения колеса, требующего приложения усилий. После этого теряется эластичность, меняющая размеры отверстий, имеющихся в распределении. Последний элемент, в свою очередь, отвечает за замену в перепадах, которые наблюдаются в давлении, в гидравлике цилиндра. В ходе этого заметно изнашиваются рукава гидроусилителя руля, рассчитанные на определенные параметры, связанные с давлением, имеющим зависимость от разновидности авто.

Есть несколько вариантов устранения проблемы.

Способы исправления ситуации

  1. Полная замена трубки гидроусилителя руля.
  2. Осуществление замены исключительно поврежденных элементов (монтаж фитингов к новому шлангу).

Порядок проведения замены

  • Посредством домкрата осуществляется подъем передней части транспорта.
  • До упора проводится поворот руля налево.
  • Трубка из гидроусилителя руля насаживается на шприц.
  • Полностью откачивается имеющаяся жидкость.
  • Осуществляется 100%-е отсоединение рукава высокого давления.
  • Отверстия в системе гидравлического плана заглушаются.
  • Выбирается новый шланг с учетом досконального соблюдения параметров.
  • Если не учесть прошлый пункт, произойдут изменения в функциях ГУР.
  • Мастер проводит установку нового шланга и возвращает откачанную жидкость обратно.
  • Проверяется качество проведенных работ.

Зачем прокачивать систему гидроусилителя руля ?

Возможно, поворот рулевого колеса стал шумным, или руль стал вращаться туго и сложнее. Это потенциальные признаки попадания воздуха в систему гидроусилителя руля.

Признаки захваченного воздуха в рулевой системе:

  • Вы слышите свист в насосе рулевого управления.
  • Пузырьки появляются в пластовой жидкости.
  • Пластовая жидкость низкая и пенистая.
  • Рулевое колесо трудно поворачивать.
  • Система рулевого управления подтекает.
  • Вы слышите хрип или рычание на низких скоростях при повороте.
  • Рулевое колесо стонет, когда оно поворачивается влево или вправо.
  • Вы слышите жужжание при повороте руля.
  • Система рулевого управления издает шум при работе.

Воздух может попасть в систему разными способами:

  1. из-за поврежденного шланга, фитинга, уплотнения или компонента
  2. после того, как вы заменили какой то системный компонент
  3. после того, как вы отсоединили и снова подключили шланг

Следующие разделы помогут вам проверить наличие захваченного воздуха и, при необходимости, удалить воздух из системы гидроусилителя руля. Вы найдете более одного метода, который вы можете применить, в зависимости от вашей конкретной модели.

Добавляйте только жидкость для гидроусилителя руля, рекомендованную производителем вашего автомобиля для вашего конкретного применения.

  1. Проверка системы рулевого управления на наличие захваченного воздуха

Возможно, вы не уверены, что в вашей системе рулевого управления есть воздух. Вот пара простых тестов, которые вы можете применить дома, чтобы проверить систему на наличие воздуха.

Для чего нужна прокачка

Как отмечалось выше, система гидроусилителя является воздухонепроницаемой. Она должна быть свободной от влаги, воздуха, пыли или грязи, ведь только в таком случае сможет полноценно выполнять свои функции — подавать нужное давление на поршень, осуществлять смазку запчастей системы и выводить тепло. Не только внешние факторы пагубно сказываются на работе системы гидравлического усилителя.

Первый гидравлический усилитель руля был изготовлен в 1925 году. Его создателями стали Фрэнсис Дэвис и Джордж Джессоп. ГУР учёные вмонтировали на автомобиль марки Pierce-Arrow Roadster, собственником которого был Дэвис.

Небрежная эксплуатация машины может спровоцировать ряд проблем, в результате которых:

  • изнашиваются части деталей, что провоцирует попадание частиц стальной крошки в жидкость;
  • разрушаются и приходят в негодность резиновые элементы, вследствие чего нарушается герметизация;
  • изменяется состав масляной смеси под воздействием высоких температурных показателей;
  • разрушаются шланги и патрубки.

Все вышеописанные факторы приводят к тому, что по истечении определённого времени происходит разгерметизация системы ГУР.

Подобная ситуация является весьма опасной для автотранспорта, поскольку:

  • способна полностью изменить рабочие техсвойства привода;
  • приводит к блокировке руля в правой или левой позиции, за счёт чего не удаётся осуществить управление ТС;
  • провоцирует неравномерное вращение рулевого колеса, что существенно усложняет точное выполнение манёвра.

Важно!Прокачивание ГУР является весьма серьёзным и ответственным мероприятием, которое является гарантией стабильного функционирования рулевого управления. Именно по этой причине крайне важно доверить процедуру профессиональным мастерам

Чтобы избавить систему от воздуха, практикуют её прокачку, которая позволяет восстановить полноценное функционирование рулевого управления

При этом, важно не только правильно прокачать ГУР, но поддерживать его работоспособность на долгое время

Для этого специалисты советуют:

  • применять только высококачественные масла, рекомендованные заводом-производителем;
  • убирать воздух с системы, строго соблюдая инструкцию;
  • заменить рабочую смесь в полном объёме;
  • контролировать состояние пыльника рейки руля и систематически очищать детали от пыли.

Советы по эксплуатации гидроусилителя руля

Рекомендации, которые позволят увеличить ресурс использования системы ГУР:

Всегда надо следить за уровнем смазки в бачке, при недостатке жидкость добавляется

Важно вовремя производить замену вещества и контролировать его состояние. При покупке нового масла необходимо проверять его качество на цвет и запах.
Руль нельзя задерживать долго в крайнем левом либо правом положениях, более, чем на пять секунд. Это приводит к образованию избыточной нагрузки на насосный механизм, функционирующий без охлаждения.
В момент, когда автомобиль ставится на стоянку, необходимо следить за тем, чтобы колеса были в прямом положении

Это позволит снизить нагрузку с системы ГУР при дальнейшем запуске силового агрегата. Особенно важно следить за этим в холодное время года, когда смазочное вещество быстро густеет.
Нельзя затягивать с ремонтом системы. Если появляются признаки неисправности, нужно выполнять диагностику и искать причину проблемы. Эксплуатация авто с неработающим или дефектным ГУР допускается, но крайне нежелательна. Своевременный ремонт позволит устранить неисправность с меньшими финансовыми затратами.
Всегда необходимо следить за состоянием рулевой рейки, в частности, за пыльниками и сальниками. Это позволит увеличить их ресурс эксплуатации и сэкономить деньги на дальнейшем ремонте.
Не допускается длительное использование транспортного средства с поврежденными насосным устройством. Это станет причиной ускоренного износа и поломки распределительного механизма, а также составляющих элементов рулевой системы.
Всегда надо следить за герметичностью ГУР. При наличии утечек выполняется полная диагностика всех мест соединений и уплотнителей. Проблемы должны быть своевременно ликвидированы.
Периодически нужно производить диагностику натяжения приводного ремешка. Если есть необходимость, выполняется его регулировка.
Один раз в 1-2 года нужно менять фильтр, расположенный в расширительном резервуаре.

Это приводит к образованию избыточной нагрузки на насосный механизм, функционирующий без охлаждения.
В момент, когда автомобиль ставится на стоянку, необходимо следить за тем, чтобы колеса были в прямом положении. Это позволит снизить нагрузку с системы ГУР при дальнейшем запуске силового агрегата

Особенно важно следить за этим в холодное время года, когда смазочное вещество быстро густеет.
Нельзя затягивать с ремонтом системы. Если появляются признаки неисправности, нужно выполнять диагностику и искать причину проблемы

Эксплуатация авто с неработающим или дефектным ГУР допускается, но крайне нежелательна. Своевременный ремонт позволит устранить неисправность с меньшими финансовыми затратами.
Всегда необходимо следить за состоянием рулевой рейки, в частности, за пыльниками и сальниками. Это позволит увеличить их ресурс эксплуатации и сэкономить деньги на дальнейшем ремонте.
Не допускается длительное использование транспортного средства с поврежденными насосным устройством. Это станет причиной ускоренного износа и поломки распределительного механизма, а также составляющих элементов рулевой системы.
Всегда надо следить за герметичностью ГУР. При наличии утечек выполняется полная диагностика всех мест соединений и уплотнителей. Проблемы должны быть своевременно ликвидированы.
Периодически нужно производить диагностику натяжения приводного ремешка. Если есть необходимость, выполняется его регулировка.
Один раз в 1-2 года нужно менять фильтр, расположенный в расширительном резервуаре.

Как не допустить повторных поломок и увеличить срок службы насоса?

В заключение, нужно затронуть тему профилактики. Чтобы снизить риск возникновения неисправностей гидроусилителя руля следует соблюдать простые правила:

  • использовать только ту жидкость, которая рекомендована производителем;
  • следить за чистотой — не допускать попадание мусора в бачок;
  • своевременно менять жидкость и следить за ее уровнем.

Это обеспечит стабильную работу, как насоса, так и всей системы гидроусиления.

Что обычно ломается

Хотя гидроусилитель такого надежного автомобиля как Мерседес, является долговечной системой, из-за неправильной эксплуатации или отсутствия технического обслуживания должно качества может выйти из строя и он.

Основная масса неполадок связана с потерей герметичности системы. Течь может, как сама рулевая рейка, так и патрубки, шланги и сам насос ГУР. Разгерметизация может произойти из-за коррозии металлических магистралей, так и в результате механического воздействия на них (например, при неквалифицированном ремонте или ДТП). Что касается рейки — то со временем ее уплотнения изнашиваются и начинают пропускать масло.

На втором месте по обращениям на наш сервис стоит проблема с насосом ГУР. Если длительное время эксплуатировать его без масла или с жидкостью неподходящего типа, то ремонт вам гарантирован. В некоторых особо запущенных случаях насос придется и вовсе менять. Поэтому при падении уровня жидкости ГУР, нужно как можно быстрее найти место утечки и восстановить герметичность системы. Это будет намного дешевле, чем менять насос.

Устройство гидроусилителя руля

Гидроусилитель руля это замкнутая, взаимосвязанная гидравлическая система компонентов, состоящая из:

  1. Насоса.
  2. Распределительного устройства.
  3. Гидроцилиндра.
  4. Бачка.
  5. Шлангов высокого и низкого давления.

Насос

Главная деталь конструкции гидроусилителя руля это насос. При помощи его в гидроусилителе руля создается давления и происходит циркуляция масла в системе. Он закреплен возле двигателя, и приводиться в работу от коленвала, при помощи ременной или шестеренчатой передачи (привода). Самый распространенный вид насоса – лопастной, обычно пластинчатый, он обеспечивает высокую износоустойчивость и большой КПД. Однако имеет слабое звено, а именно подшипник, из-за чего приходиться ремонтировать его. Давление в насосах такого типа около 150 бар, что является очень высоким.

Распределитель

Распределитель в гидроусилителе руля, это своего рода регулировщик, который направляет масло из бачка в гидроцилиндр и обратно. Он может устанавливаться, как на валу рулевого механизма, так и на некоторых частях рулевого механизма. Существует два вида распределителя:

  • осевой – если золотник совершает поступательные движения;
  • роторный – если совершает вращательные движения.

Гидроцилиндр

Или как еще называют силовой цилиндр, выполняет функцию поворота колес. Жидкость в гидроусилителе рулевого управления давит на поршень под давлением и заставляет выдвигаться шток, что приводит к повороту колес. Для того чтобы задвинуть шток назад, жидкость с обратной стороны давит на поршень и колеса возвращаются в исходное положение. Гидроцилиндр может быть расположен, как на рулевом механизме, так и между рулевым приводом и корпусом автомобиля.

Бачок

Резервуар для рабочей жидкости, которая обеспечивает работу и смазку всех связующих гидроусилителя руля. В нем находиться специальный фильтр, для избегания попадания грязи, так как распределитель очень чувствительный к этому. Для проверки уровня масла имеется специальный щуп и отметки на нем. Бачок находиться под капотом, обычно, на видном месте рядом с бачком антифриза и имеет цилиндрическую форму.

Шланги высокого и низкого давления

Конечно, всю циркуляцию жидкости по системе гидроусилителя руля обеспечивают шланги, которые подразделяются на:

  • шланг высокого давления;
  • шланг низкого давления.

Шланги гидроусилителя руля высокого давления циркулируют масло между насосом, распределителем роторным или осевым и гидроцилиндром. А низкого давления возвращают это масло из распределителя в бачок, а так же из бачка в насос

Важно следить за состоянием шлангов, чтобы избежать утечек жидкости и поломки всего механизма

Действия при замене и ремонте насоса

Поменять этот агрегат можно своими руками. Возможна даже замена подшипника, вышедшего из строя. В этом случае пригодится ремкомплект насоса гидроусилителя, который можно купить в любом автомобильном магазине.

Прежде чем принимать решение на проведение ремонтных работ надо проверить наличие жидкости в бачке, а также соответствие ее марки разрешенной к применению на данной машине. Часто, причиной возникновения признаков неисправности бывает появление воздушных пробок в системе. Поэтому при подозрении на это надо прокачать гидравлику, удалив все воздушные пробки. Работоспособность ГУР в этом случае может полностью восстановиться.

Если при проверке качества рабочей жидкости обнаружится, что она не соответствует стандарту, надо поменять ее на жидкость нужной марки.

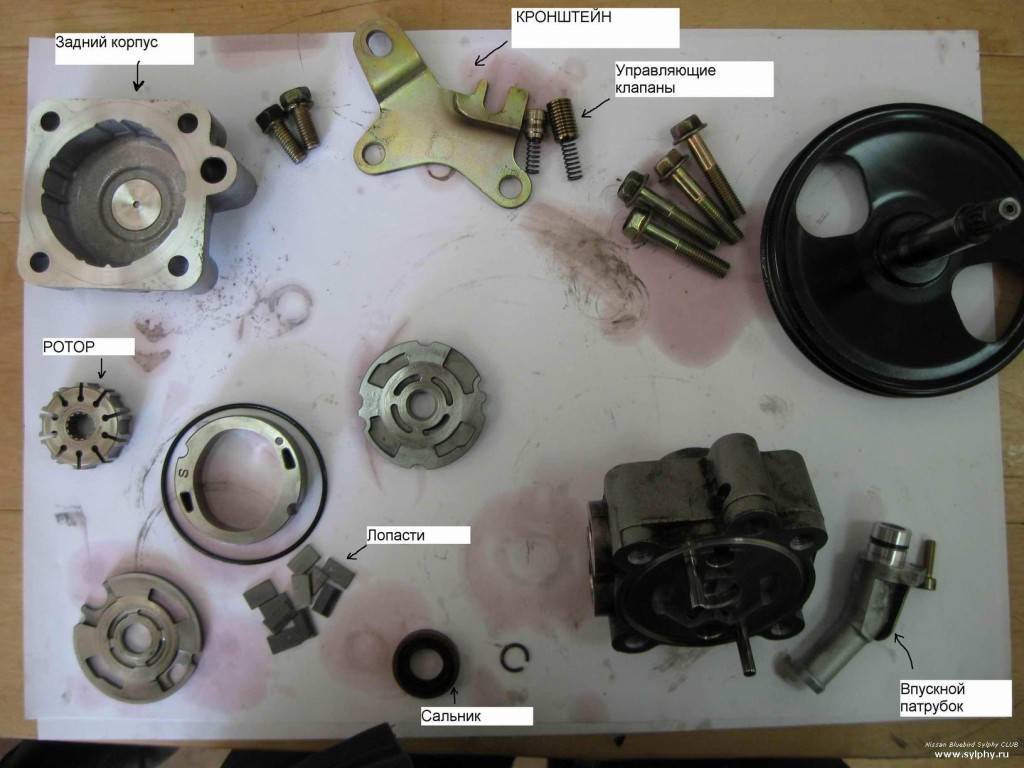

В случае когда принято решение делать ремонт насоса гидроусилителя руля, требуется подготовить рабочее место и нужный инструмент, а также материалы для проведения работ:

  • нужен ключ на «12», а также головки на «14» и «24»;
  • потребуется съемник для стопорных колец;
  • заранее приготовить две шайбы из меди, прокладку для заднего кожуха, уплотнительные кольца, в количестве двух штук и сальник, их может заменить ремкомплект насоса гидроусилителя;
  • обязательно наличие подшипника, имеющего маркировку «6202» и внешний диаметр 35 мм;
  • для откачивания масла из бачка нужен большой шприц и емкость;
  • очистить верстак и покрыть его чистым картоном для разборки насоса;
  • подготовить мелкую наждачную бумагу и ветошь для протирки.

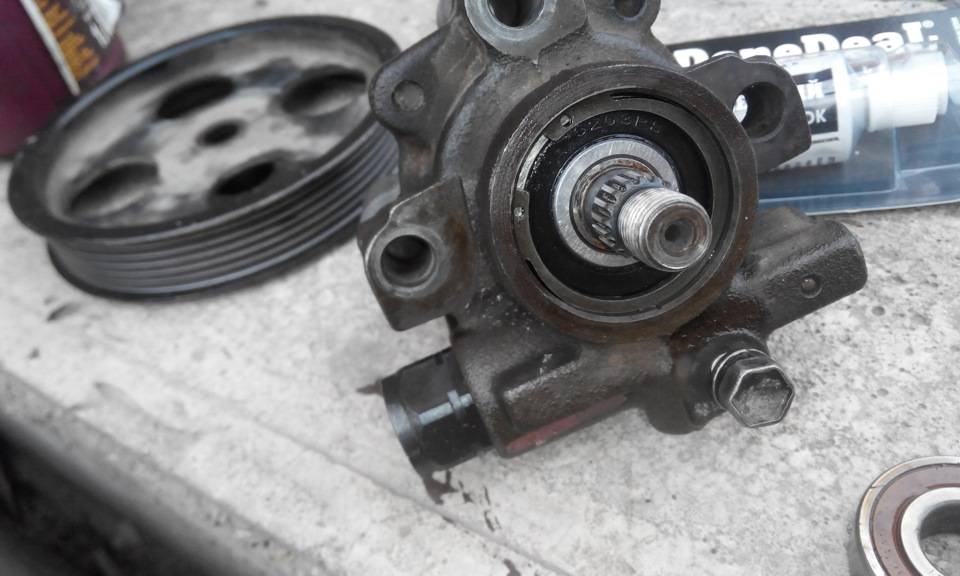

Для того чтобы снять насос ГУР и отремонтировать его своими руками, требуется выполнить следующие действия.

  1. Слегка отпустить осевой болт, который крепит насосный агрегат к скобе, используя отверстие имеющееся в шкиве. Полностью открутить стопорную гайку натяжителя и снять ремень.

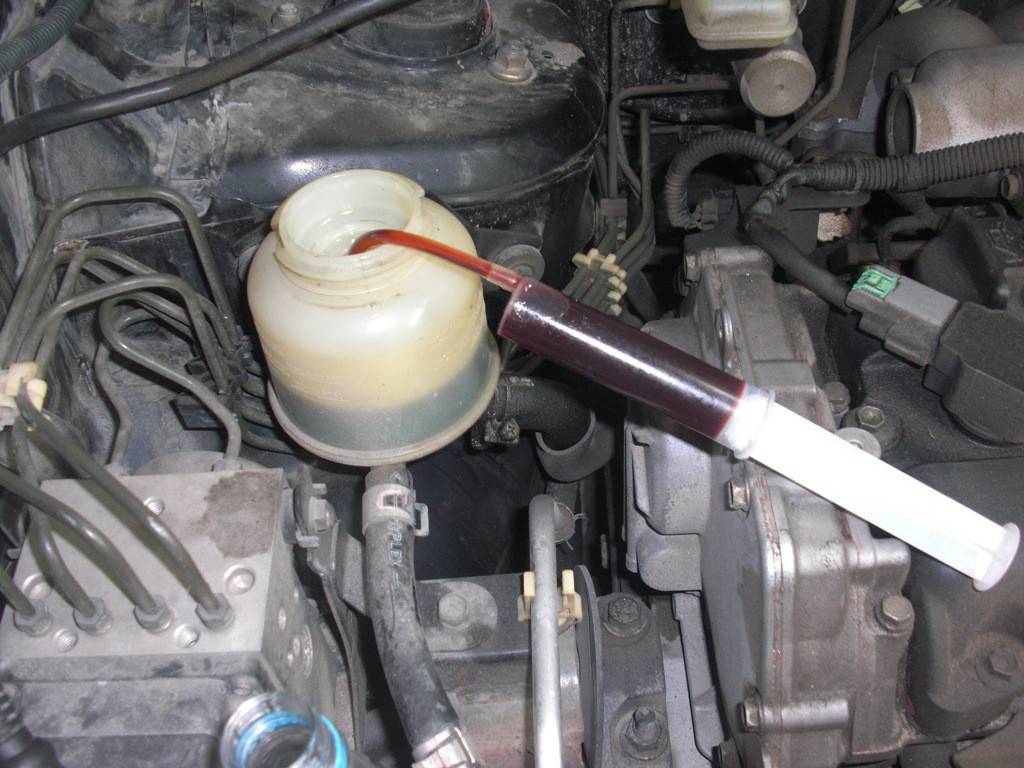

  2. Используя шприц, откачать гидравлическую жидкость из бачка. Поворачивать руль вправо-влево до упора, чтобы масло полностью вышло из системы, проделать это несколько раз для полного очищения трубопроводов.

  1. Ослабить хомут на шланге, который идет от расширительного бачка, и снять этот трубопровод.

  1. Открутить болт, который крепит шланг высокого давления, идущий от насоса в систему.
  2. Вынуть осевой болт крепящий насос к скобе и вставить вместо него отвертку или подходящий по диаметру металлический прут, для того чтобы застопорить шкив. После этого открутить гайку, которая закрепляет шкив насоса.
  3. Вытащить освобожденный насосный агрегат ГУР вверх и положить его на специально приготовленное место. Удалить с корпуса агрегата грязь и масло.
  4. С помощью съемника убрать стопорное кольцо подшипника.
  5. Открутить болты крепления задней крышки. Аккуратно ее поддеть небольшой отверткой и снять, контролируя, чтобы лопасти ротора не выпали из корпуса.

Вытащить лопасти и положить на заранее подготовленные пронумерованные бумажки, чтобы ничего не перепутать во время сборки

Внимание! Запомнить положение лопастей в собранном виде. При установке в корпус закругленная часть этих лопастей должна быть повернута наружу

Снять пластину и все детали находящиеся под ней

Выбить вал, осторожно постукивая при этом отверткой

  1. Выпрессовать подшипник с вала насоса.

  1. Поменять негодный подшипник на заранее подготовленный.

  1. Проверить детали насосного агрегата на предмет дефектов и износа. Почистить поверхности от грязи и шероховатостей. Специалисты утверждают — простая чистка внутренних деталей уменьшает зазоры и позволяет продлить работу этого агрегата без замены каких-либо частей.

  1. Сборку проделать в обратной последовательности. В обязательном порядке поменять сальник, уплотнительные кольца и шайбы на новые, приготовленные заранее.

Если починить насос ГУР своими руками для вас сложно или для этого нет времени, то возможна замена насоса гидроусилителя на новый. Это существенно сократит время ремонта.

Также смотрите видео по теме:

Автомобилисты знают, сколько нервов тратится, когда проявляются проблемы с гидроусилителем руля. Руль ведет себя странно и поворачивается гораздо сложнее на холостых или малых оборотах. Слышен свистящий звук, который издает подшипник насоса. Протекание рабочей жидкости на двигатель или на дорогу в месте расположения агрегата. Вращение рулевого вала сопровождается посторонними звуками.

Эти неудобства могут повлиять не только на нервное здоровье водителя, но и на безопасность езды. Что делать, если проявились симптомы неисправности насоса? Как провести замену этой детали ГУР? Можно ли и как провести ремонтные работы самостоятельно? Обо всём подробнее расскажем ниже.

Основная информация о гидроусилителе

Гидроусилитель руля или, как его сокращенно называют ГУР, является гидравлической системой автомобиля, частью механизма руля, которая предназначается для облегчения руководства направлением передвижения транспортным средством при сохранении нужной обратной связи, а также обеспечении стабильности функционирования и однозначности задаваемой траектории. К тому же, рулевой гидроусилитель так устроен, что в случае его отказа руководство рулем будет функционировать, но руль в таком случае будет крутиться немного тяжелее. Усилитель руля является одним из самых важных элементов руководства любым транспортным средством. Основное предназначение усилителя руля заключается в создании побочных усилий в момент поворота руля за счет наличия электропривода. Практически все современные транспортные средства оснащаются гидроусилителями руля.

Автомобилисты с опытом выделяют несколько основных преимуществ гидроусилителя руля на авто марки Газель, таких как:

  • Высокий уровень надежности;
  • Высокая информативность;
  • Небольшие затраты топлива;
  • Удобство регулировки технических характеристик руководства.

К основным недостаткам гидроусилителя для автомобилей марки Газель относятся:

  • Большая стоимость;
  • Сложность установления;
  • Существенные перемены рулевой системы транспортного средства;
  • Нуждается в регулярном обслуживании.

Как устроен гидроусилитель руля для автомобилей марки Газель?

  • Насос. Благодаря этому устройству обеспечивается циркуляция рабочей жидкости и давления.
  • Рулевой редуктор с распределителем. С его помощью обеспечивается поток воздуха, который направляет масло в необходимую полость цилиндра или же обратно в бачок.
  • Цилиндр. При помощи цилиндра происходит преобразование давления жидкости в передвижение поршня и штока.
  • Масло, которое передает усилие от насоса к цилиндру, а также смазывает все пары трения.

Как проводится замена жидкости гидроусилителя?

Масло гидроусилителя руля нуждается в периодической замене, а частота замены зависит от состояния руководства рулевым колесом, характеристик жидкости, а также марки руля. То есть когда руль трудно крутится или же слышен шум при поворотах, то нужно немного долить или полностью заменить жидкость гидроусилителя руля. Заменять жидкость в гидроусилителе необходимо почти каждые шестидесятые тысячи километров, это так сказать частичный ремонт гидроусилителя. Итак, как заменить жидкость в рулевом гидроусилителе на авто марки Газель?

  1. Поставьте авто на домкрат или смотровую яму;
  2. Вывесьте передние автомобильные колеса;
  3. Отсоедините возвратный шланг;
  4. Слейте из бака гидроусилителя руля жидкость;
  5. Снимите и промойте бак, в котором находится рабочая жидкость;
  6. Установите бак, но не прикрепляйте возвратный шланг;
  7. Запустите двигатель и выкрутите руль до упора на холостом ходу;
  8. Полностью слейте жидкость из системы;
  9. Заглушите двигатель;
  10. Залейте в бак подходящую жидкость;
  11. Запустите двигатель и поднимите частоту вращения до тысячи оборотов в минуту;
  12. После того, как начнет течь жидкость из возвратного шланга заглушите двигатель автомобиля;
  13. Повторите пару раз предыдущие пункты до тех пор, пока весь воздух не будет удален из системы усилителя;
  14. Подсоедините возвратный шланг к баку;
  15. Долейте жидкость до необходимого уровня;
  16. Запустите автомобильный двигатель и при частоте приблизительно в тысячу оборотов в минуту несколько раз выкрутите руль до упора;
  17. Проверьте вспенивается жидкость на вспенивание. Если жидкость вспенивается, то продолжайте прокачку.
  18. Заглушите двигатель и проверьте уровень жидкости по отношению к функционирующему усилителю;
  19. Установите подходящий уровень жидкости в усилителе;
  20. По истечении некоторого времени проверьте усилитель завоздушивания, а также уровень жидкости;
  21. Замена жидкости завершена, осталось только собрать все в обратном порядке.

Вывод

В конструкции автомобиля есть очень важные узлы, устройства и детали, а есть менее важные. Вот за особо важными узлами надо следить часто. При обнаружении признаков, стараться как можно быстрее устранить причину.

Источники

  • https://nivovod.ru/remont/remont-nasosa-gidrousilitelya-rulya-svoimi-rukami-ustroystvo/
  • https://autostuk.ru/remont-nasosa-gidrousilitelya-rulya-svoimi-rukami.html
  • https://autogur.ru/services/remontnasosovgur/remont_nasosa_gur/
  • https://AutoRemont2.ru/rulevoe-upravlenie/remont-nasosa-gur.html
  • https://autochainik.ru/remont-nasosa-gidrousilitelya-rulya.html
  • https://remcars.info/neispravnosti-i-sposoby-ih-ustroneniya/remont-nasosa-gur-svoimi-rukami.html

Это интересно: Блок предохранителей Дэу Матиз: где находятся и как выглядят?

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
