Регулировка зазоров клапанов своими руками

Принцип работы клапанов ГРМ ДВС

Обычный рядовой водитель, в случае, когда необходимо отрегулировать клапана, не делает это своими руками, а едет в автосервис. Потому что для этого нужны определенные навыки и время. Чтобы самому научить регулировать зазоры клапанов, надо знать принцип их работы.

В двигателе внутреннего сгорания есть два вала: коленчатый вал (коленвал) и распределительный вал (распредвал). Они соединяются между собой через шкивы и ремень, через звездочки и цепь. Самый распространенный вариант — это двигатель с ременным приводом ГРМ. Соотношение передачи коленвала к распредвалу — 2:1 (два к одному).

Кулачки имеют специальную неправильную плавную форму, которая закрывает и открывает клапана так, чтобы они соответствовали положению коленчатого вала и распредвала, такту и мотора и газораспределительным фазам.

Когда ДВС работает, он соответственно, греется, нагреваются его детали, которые расширяются от большой температуры. Из-за этого незначительно изменяется расстояние между распределительным валом и толкателем клапана.

Вопрос: почему по-разному работает двигатель на холодную и на горячую? Ответ: потому что при нагреве двигателя до рабочей, толкатель клапана плотно прижимается к клапану и распредвалу. Это обеспечивает эффективную работу ДВС.

А, в случае, если торец клапана останавливается выше толкателя, тогда появляется зазор между седлом и тарелкой, а это ведет к снижению компрессии в цилиндре.

А, в случае, если торец закрытого клапана расположен ниже толкателя, то во время определенной фазы газораспределения, клапан откроется не на все расстояние, на которое должен. А это ведет к потере мощности из-за медленного удаления выхлопных газов.

Если стоит ГБО (газ)

В случае если автомобиль оснащён газобаллонным оборудованием, регулировка клапанов приобретает свои характерные особенности. Зазоры для впускных клапанов можно выставлять по инструкции, как для бензина

А вот выпускным требуется уделить отдельное внимание. Связано это с особенностями топливно-воздушной смеси на газу, температура горения которой выше, а время горения ниже

Регулировку выпускных клапанов при наличии ГБО лучше проводить с периодичностью в два раза чаще, а сами зазоры выставлять максимально допустимыми по инструкции. Некоторые мастера советуют ставить на 10–20% больше рекомендуемых.

Приведёнными выше способами можно достаточно точно отрегулировать тепловые зазоры клапанов, попутно оптимизировав фазы газораспределения и улучшив в целом работу всего газораспределительного механизма. Это позволит увеличить срок службы компонентов двигателя и его моторесурс.

Процесс регулировки

Открыв капот, первым делом стоит выкрутить свечи: вращать коленчатый вал будет гораздо удобнее. Также демонтируется все, что помешает снятию клапанной крышки: кронштейн тросика газа, патрубки вентиляции картера.

Далее снимаем саму клапанную крышку, открутив две фасонные гайки по краям. Отделять крышку лучше аккуратнее, чтобы не повредить прокладку и уплотнения шпилек.

В восьмиклапаннике ВАЗ 2110 два кулачка открыты, и иллюстрировать работу проще на втором цилиндре. Однако постели распредвалов не будут мешать и на остальных цилиндрах.

При работе рядной четверки каждые два цилиндра работают в противофазе – когда в верхней мертвой точке (ВМТ) первого цилиндра кончается такт сжатия, то в четвертом поршень также находится в верхней точке, но в конце такта выпуска. Аналогично и во втором-четвертом, но с разницей на пол-оборота коленчатого вала. Для нас же это значит, что мы за один раз измерим зазор в двух клапанах:

Градусы поворота коленвала	Выпускной клапан	Впускной клапан
40-50	1	3
220-230	5	2
400-410	8	6
580-590	4	7

Номера кулачков, под которыми измеряется зазор, указаны считая от шкива распредвала.

Для начала работы устанавливаем шкив распредвала по меткам (выступ на шкиве напротив выступа на кожухе). Шкив вращаем по часовой стрелке накидным ключом или головкой с трещоткой.

В момент совпадения меток 1 и 4 цилиндры выставляются в верхней мертвой точке. Однако у любого реально существующего двигателя фазы впуска и выпуска не только шире одного такта (90 градусов по коленвалу или 180 по распредвалу), но и смещены относительно мертвых точек. Поэтому в вышеприведенной таблице и указаны точки, когда кулачки встают на толкателях строго затылками. Можно было бы измерять зазор и без такой точности – затылок кулачка имеет форму дуги, центр которой совпадает с осью вращения распредвала, но никто не застрахован от неравномерно изношенного или изначально неточно обработанного распредвала.

Для отсчета углов удобно использовать зубцы шкива: 3 зуба по распредвалу приблизительно равны 50 градусам по коленвалу.

Выставив распредвал, измеряем щупами зазоры в паре клапанов: в первом случае под первым и третьим кулачками. Начиная от щупа толщиной 0,2 мм, перебираем пластины из набора, пока очередная не начнет входить в зазор без ощутимого усилия, но с едва ощутимым натягом. Полученный зазор записываем. Номинальный зазор для впускного клапана – 0,2 мм, для выпускного – 0,35 мм (выпускные клапана нагреваются при работе двигателя сильнее, и для компенсации их удлинения зазор дается больше).

Если измеренный зазор «уплыл», извлекаем регулировочную шайбу с помощью приспособления, отжав толкатель и подцепив шайбу тонким предметом. Возможно, перед этим придется провернуть толкатель для удобства пазом к себе.

Теперь рассчитайте толщину шайбы, которая нужна. Проще, если извлеченная шайба имеет маркировку на нижнем торце (именно поэтому они и укладываются при установке маркировкой вниз), а верхний торец не имеет ощутимых следов износа. Тогда достаточно добавить к маркированной толщине разницу между измеренным зазором и номинальным. Например, если зазор на выпускном клапане измерен в 0,5 мм, а шайба в толкателе стояла номиналом 2,2 мм, то новая должна иметь толщину 2,2+(0,5-0,35)=2,35 мм. Если же маркировка на шайбе стерта или неразборчива, заметен износ – лучше замерить ее толщину микрометром.

Проверив и установив зазоры на двух клапанах, проворачиваем распредвал и переходим к следующей паре. Главное при этом не забывать то, что работа неизбежно будет связана с маслом на руках – не допускайте попадания на ремень ГРМ, который после контакта с маслом долго не прослужит.

Если же Вы решили совместить замену ремня ГРМ с регулировкой клапанов ВАЗ 2110, то поступите иначе. Сначала, не снимая старый ремень ГРМ, вымеряем все зазоры и записываем их на бумаге. Затем выставим ГРМ вновь по метке на распредвале и снимем ремень, после чего снимем и распредвал, отвернув болт шкива и сняв постели. После этого доступ ко всем толкателям очень прост.

Регулировочные шайбы извлекаем строго по порядку, считывая или измеряя их толщину. Затем, руководствуясь измеренным зазором, подбираем нужную шайбу и только после установки шайбы в один толкатель переходим к следующему.

У такого метода есть дополнительный плюс: можно заодно оценить состояние шеек распредвала, его постелей и сальника. На моторе с приличным пробегом (или даже «свежем», но без надлежащего ухода) можно, например, встретиться с задирами и наволакиванием алюминия на шейки.

В этом случае лучше начать с ремонта «по факту», а уж потом сделать ТО.

Печать

Регулировка клапанов ВАЗ-2108, 2109, 2110.

Регулировка клапанов на автомобиле не представляет особых трудностей, если соблюдать все технические условия для этого.

Двигатель ВАЗ-2108 имеет восемь клапанов. Четыре впускных имеющих тепловой зазор 0, 15-0, 25мм, и четыре выпускных 0, 30-0, 40мм. Тепловые зазоры регулируются с помощью набора регулировочных шайб, имеющих разные толщины от 3,0мм до 4,5мм c минимальным различием в 0, 05мм.

Рабочий зазор между кулачком и регулировочной шайбой измеряется специальным измерительным щупом. В комплекте имеется 20 размеров щупов от 0, 05мм до 1, 00мм.

Для подготовки к работе делаем следующее:

1. остужаем двигатель до температуры 20 градусов

2. снимаем клапанную крышку

3. ставим на ручной тормоз.

4. на коробке передач установим 4-ю скорость

5. поднимаем на домкрате правое переднее колесо

6. проверяем, что при вращении руками поднятого колеса, происходит вращение распредвала, вращая правое колесо руками, устанавливаем кулачки в верхнее положение

Начинаем регулировку на 1-м и 3-м кулачке. Для этого вращением колеса выставляем эти кулачки в максимально верхнее положение. Затем измеряем зазоры. Если зазор меньше минимально допустимого, то вынимаем из толкателя регулировочную шайбу, измеряем ее размер. Суммируем их: вычитаем номинальный зазор и получаем размер шайбы, которую мы должны установить.

Техника выполнения этой операции следующая:

вращением распредвала кулачки подняли максимально вверх
отжали регулировочную шайбу вместе с толкателем вниз с помощью приспособления
поставили упор между распредвалом и толкателем
вынули из толкателя регулировочную шайбу
замерили регулировочную шайбу
подобрали новую шайбу
вставили шайбу в гнездо толкателя сняли упор
сделали контрольный замер зазора

Если зазор между кулачком и шайбой больше максимально допустимого, то измеряем его с помощью щупа. Затем вынимаем регулировочную шайбу, измеряем ее. Суммируем толщину шайбы и зазор. Вычитаем из этой суммы номинальный зазор. Полученная разница равна толщине новой шайбы, которую мы должны поставить.

Таким способом пройдем по всем кулачкам. Не забываем перед замером зазора поворачивать распредвал так, чтобы горб кулачка оказался в верху. Во избежания ошибок после установки новой шайбы контролируем, проверяем зазор.

Источник

Регулировка клапанов двигателя.

Регулировка зазоров клапанов во всех двигателях внутреннего сгорания происходит по одному и тому же принципу. Независящему от. конструктивных особенностей системы ГРМ. Четырех тактные двигатели как бензиновые так и дизельные имеют одну и туже общую конструкцию. Зная общий принцип можно регулировать клапана на любом двигателе автомобиля.

Порядок работы цилиндров 4 цилиндрового двигателя.

Если сработал один цилиндр. за ним в работу вступает следующий. Какой именно. зависит от конструкции двигателя. Если двигатель имеет рядное расположение цилиндров. Коленвал имеет такое строение

Сработал первый цилиндр следующий будет либо 2 либо 3

За 2 будет 4, за 3 – либо 4 либо 3

Поэтому порядок работы цилиндров 4 х цилиндрового рядного двигателя будет таким

1-2-4-3

Или таким

1-3-4-2

Другие конструкции двигателей имеют другой порядок работы цилиндров

Важно знать порядок работы цилиндров для каждого двигателя. Чтобы регулировать клапана именно того цилиндра который находится в ВМТ именно в момент сжатия

Если мы имеем порядок работы 1-3-4-2, это значит, что сначала регулируем первый цилиндр затем 3 затем 4 затем 2

Как определить вмт поршня в первом цилиндре

Почему положение именно 1 цилиндра. Чтобы не путаться. Первый всегда первый, согласно схемы работы цилиндров. Но можно начать и со 2 и с 3 и с 4.

Выглядеть это будет следующим образом.

2-1-3-4 или если начать с3 то 3-4-2-1

Поэтому чтобы не забивать себе голову лишними подсчетами всегда регулируем с 1, согласно схемы работы двигателя.

Поршень первого цилиндра необходимо выставить таким образом. Чтобы он находился в ВМТ в момент сжатия. Все метки на шкиву коленвала, на маховике, на любом двигателе показывают положение первого цилиндра в ВМТ.

Для того чтобы начать регулировку этого мало. Интересует не только положение поршня в вмт но и ещё чтобы он находился в момент сжатия. Когда поршень совершает сжатие топлива. В этот момент впускной и выпускной клапаны закрыты.

За весь цикл работы двигателя от 1 до 4 цилиндра распредвал совершает один оборот а коленвал 2 оборота. То ест поршень дважды приходит в ВМТ 1 цилиндра за один оборот распредвала. Интересует только одно положение.

Способов определить это положение много. Самый простой и верный , это заткнуть бумажной пробкой отверстие свечи первого цилиндра. И проворачивать коленвал. Клапана первого цилиндра закроются, Создастся компрессия. И пробка выстрелит. Потом останется просто довести метку. Это и будет наше положение поршня первого цилиндра.

Можно сориентироваться по положению бегунка трамблера. Если он начинает подходить к контакту высоковольтного провода первого цилиндра, необходимо в этот момент подвести метку на шкиве или коленвале.

Коромысла клапанов указывают на положения первого цилиндра в момент сжатия. Впускной и выпускной клапан будут неподвижны при подходе поршня первого цилиндра в момент сжатия. Останется только совместить метку. В другом положении поршня первого цилиндра в ВМТ выпускной клапан будет закрываться. После прохождения ВМТ впускной начнёт открываться. Это будет не правильное положение поршня для регулировки клапанов. Главное следить за клапанами при вращении коленвала.

После того как правильно установлен поршень первого цилиндра можно начинать регулировку клапанов. По окончании необходимо проворачивать коленвал по часовой стрелке до достижения следующим поршнем положения ВМТ согласно схемы работы.

Способы регулировки и зазоры клапанов у разных двигателей отличаются. Здесь уже необходимо опирать на руководство по эксплуатации. Но это скорее технические вопросы чем принципиальные.

Зазоры клапанов не только компенсируют тепловое расширение деталей. Но и дают определенный диапазон использования двигателя до следующего технического обслуживания.

Как отрегулировать тепловой зазор?

Тепловой зазор клапанов всегда регулируется на холодном двигателе
Для большинства двигателей он составляет 0,15-,25 мм для впускных клапанов, и 0,2-0,35 мм для выпускных.

Для того, чтобы отрегулировать клапаны, сделайте следующее:

Отключите аккумулятор.
Включите нейтральную передачу.
Свечным ключом выкрутите все свечи, и накройте свечные отверстия чистой тряпкой, чтобы избежать попадания внутрь цилиндров пыли, грязи, мелких предметов. Свечи можно не выкручивать, но со свечами сложней будет крутить коленчатый вал.
Снимите клапанную крышку с двигателя.
Снимите жестяной кожух защиты клапанов(если есть).
Вращая коленчатый вал ключом(подойдет обычный рожковый ключ, или ключ-трещетка), установите распределительный вал так, чтобы оба кулачка первого цилиндра были приподняты на одинаковую высоту. На двигателях с нижним расположением распределительного вала установите вал так, чтобы оба толкателя клапанов первого цилиндра были максимально подняты.

Измерьте зазор специальным плоским щупом(продается в любом автомагазине).
Если тепловой зазор отличается, отрегулируйте.
Повторите операцию для каждого цилиндра.

Для двигателей с винтовой регулировкой клапанов регулируйте так:

Двумя ключами(обычно на 10 и 11) ослабьте крепление контргайки.
Винтом установите нужный зазор.

Придерживая винт отверткой или ключом, затяните контргайку.
Проверьте тепловой зазор.

Для двигателей с регулировкой шайбами регулируйте так:

Измерьте тепловой зазор. Если отличается от необходимого, запишите размер зазора.
Плоской отверткой утопите клапан, и подставьте специальное приспособление для снятия регулировочных шайб, которое не позволит подняться направляющему цилиндру. При некоторой сноровке это можно делать с помощью второй плоской отвертки.
Пинцетом достаньте шайбу.

Найдите на шайбе размер. Обычно он вытравлен на одной из плоских сторон шайбы. Если замер стерт, промерьте шайбу микрометром по самым стертым местам.
Вычислите нужный размер шайбы.

Возьмите шайбу нужного размера(есть в большинстве автомагазинов) и установите вместо снятой.

Отрегулировать тепловой зазор клапанов не сложно. Следуйте рекомендациям этой статьи, и у вас все получится.

Регулировка зазоров в приводе клапанов ВАЗ 2110

Общие сведенияПредупреждение

Проворачивайте коленчатый вал только за болт крепления к нему шкива (запрещается проворачивать коленчатый вал за шкив распределительного вала).

Рекомендация

Проворачивать коленчатый вал за болт крепления к нему шкива неудобно, поэтому, чтобы установить кулачки распределительного вала в верхнее положение, включите любую передачу (лучше четвертую) и медленно прокатите автомобиль до момента, когда кулачки займут нужное положение. Если нет возможности катать автомобиль, вывесите любое переднее колесо и, включив любую передачу, выставите кулачки, поворачивая вывешенное колесо.

Порядок регулировки зазоров не имеет значения.

Зазор измеряется щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана. Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного – (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб. В запасные части поставляются шайбы толщиной от 3 до 4,5 мм через 0,05 мм.

Считая от ремня привода распределительного вала : 1, 4, 5 и 8-й клапаны выпускные, 2, 3, 6 и 7-й – впускные.

Общие сведения


1. Ослабив затяжку хомута, снимите шланг вентиляции с патрубка крышки головки блока.	2. Ослабив затяжку хомута, снимите шланг основной ветви вентиляции со штуцера крышки головки блока.	3. Отверните два болта крепления кронштейна троса привода акселератора и отведите кронштейн в сторону, не отсоединяя трос.

4. Ослабив затяжку хомута, снимите шланг малой ветви вентиляции со штуцера крышки головки блока.	5. Отверните две колпачковые гайки крепления крышки головки блока. Снимите шайбы и резиновые втулки (потерявшие эластичность, деформированные или порванные втулки замените). Снимите крышку головки блока.	6. Измерьте набором щупов зазоры в приводе тех клапанов, кулачки которых направлены вверх от толкателей (в данном случае это 4, 6, 7 и 8-й клапаны). Необходимо заменить регулировочные шайбы тех клапанов, зазоры в которых отличаются от номинального. Запишите измеренные зазоры.

7. Чтобы легче было вынуть регулировочную шайбу, в толкателе сделаны два паза. Поверните с помощью отвертки толкатель за паз так, чтобы было удобно поддеть шайбу. Для удобства работы удалите масло из верхней части головки блока (вокруг толкателей).	8. Установите на шпильки крепления крышки головки специальное приспособление для сжатия пружин клапанов.	9. Наденьте на шпильки шайбы, перевернув их, чтобы не замять на них отбортовку, и заверните колпачковые гайки.

10. Нажав вниз рычаг приспособления, утопите толкатель, на котором заменяется регулировочная шайба, и вставьте фиксатор под распределительный вал таким образом, чтобы…	11. …выступ на фиксаторе 1 зафиксировал толкатель 2 в утопленном положении.	12. Подденьте отверткой регулировочную шайбу и с помощью, например, пинцета выньте шайбу из толкателя.
	13. Запишите толщину регулировочной шайбы, которая нанесена на одной из ее сторон. Если надпись не видна, измерьте толщину шайбы микрометром.
14. Рассчитайте толщину новой регулировочной шайбы по формуле (все значения в мм): H = B+A–C, где A – значение измеренного зазора; B – толщина старой шайбы; C – номинальный зазор; H – толщина новой шайбы. Например (для впускного клапана): A=0,26 мм, B=3,75 мм, C=0,2 мм, тогда H=3,75+0,26–0,2=3,81 мм. В пределах допуска зазора (±0,05 мм) подбираем ближайшую по толщине шайбу 3,8 мм.
15. Установите в толкатель новую шайбу рассчитанной по формуле толщиной надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор.
16. Проверьте щупом зазор. Если он отличается от номинального, повторите регулировку.
17. Поверните коленчатый вал на один оборот (360°) и отрегулируйте в аналогичном порядке зазоры в приводе 1, 2, 3 и 5-го клапанов. Затем в верхнюю часть головки блока залейте масло, если его удаляли.
	18. Проверьте состояние прокладки крышки головки блока, при необходимости замените ее. Установите все снятые детали в обратном порядке.

Видео про “Регулировка зазоров в приводе клапанов” для ВАЗ 2110

Регулировка клапанов на ВАЗ 2110, 2114, Калина, Гранта, 2109, 2108

Регулировка клапанов ВАЗ 2110, ВАЗ 2108, ВАЗ 2111 (8 кл.)

Регулировка клапанов на 8 клапанных двигателях ВАЗ

Причины

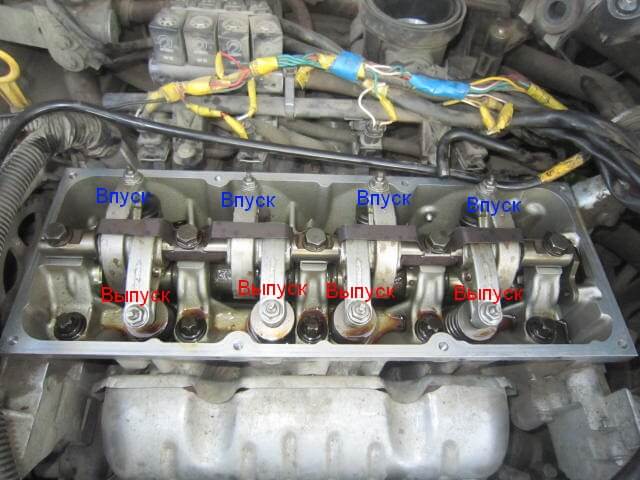

Существует два типа клапанов – на впуск и выпуск. В них есть зазоры, благодаря которым горючая смесь засасывается, и выталкиваются отработанные газы. Эти просветы должны быть определенной величины. Они устанавливаются производителем для каждой модели. Обычно это конкретная цифра с предельным размером допуска.

https://www.youtube.com/watch?v=IxGzBRFW26I

В процессе эксплуатации зазоры меняют свои параметры, что отражается на уменьшении мощности двигателя. Если это произошло, может слышаться стук в клапанах, раздаваться хлопки из карбюратора. Иногда байк сложно заводится. Регулировка таких промежутков устранит эти неприятности. Её можно выполнить в автосервисе или самостоятельно.

Регулировка клапанов на 8 кл двигателе

Начинаем пошаговую регулировку клапанов газораспределительного механизма (ГРМ) на восьми клапанном двигателе Renault…

Снимем корпус воздушного фильтра при помощи фигурной отвёртки также трубчатого ключа на «10». Сильно запылённый фильтр продуваем сжатым воздухом или меняем новым. Лично сам меняю воздушный фильтр через двадцать тысяч километров для надёжности, хотя положено менять по книжке через тридцать.
Снимаем аккуратно крышку головки блока цилиндров.
Устанавливаем поршень первого цилиндра в положение верхней мёртвой точки (ВМТ) такта сжатия. Первый цилиндр находится со стороны маховика. В таком положении оба клапана первого цилиндра будут закрыты, а зазоры между торцами клапанов и регулировочных винтов будут максимальны.
Ослабим контргайку регулировочного болта одного из коромысла, зажимаем болт пассатижами от проворачивания. Вставляем щуп в щель между торцом клапана и регулировочного винта.
Удерживая от проворачивания контргайку, болт регулировочный затягиваем пассатижами до момента, когда щуп в зазоре можно перемещать с небольшим усилием.
Далее удерживая регулировочный болт, затяни контргайку, ещё раз проверь зазор. Если щуп зажат или болтается, повторяем регулировку до тех пор пока не получим необходимый результат, когда щуп движется с небольшим усилием.
Также регулируем зазор для второго клапана в первом цилиндре.
Затем поворачиваем коленвал ровно вполоборота, регулируем зазоры в третьем цилиндре таким же образом как в первом.
Затем поворачиваем коленчатый вал ровно вполоборота, установив поршень четвёртого, а потом через пол-оборота коленвала второго цилиндра в положение верхней мёртвой точки (ВМТ) в такте сжатия горючей смеси регулируем остальные клапана.
Устанавливаем крышку ГРМ, также корпус фильтра в обратном порядке. Если прокладка крышки пропускает масло или идёт испарение из него, то меняем ее новым.

Последовательность регулировки через ЧЕТВЕРТЬ оборота распредвала или пол-оборота коленвала (см. ссылку внизу фото).
