Регулировка клапанов на квадроцикле

Регулировка клапанов

После того как поршень установлен в ВМТ такта сжатия. Можно начинать регулировку зазоров клапанов. для этого откручивается гайка стопорящая регулировочную гайку на коромысле. Берется щуп толщиной в диапазоне от 0,1 до 0,15 мм для впускного клапана. Вставляется между коромыслом и клапаном прижимается регулировочная гайка

Прижимать гайку необходимо осторожно. Клапанные пружины слабые. Поэтому можно сжать её даже закручивая регулировочную гайку пальцами

Точнее сказать необходимо, подвести коромысло. Вынуть щуп проверить наличие получившегося зазора. затем вставить щуп обратно. Затянуть стопорную гайку придерживая регулировочную другим ключом. Регулировка выпускного клапана происходит аналогично. Зазоры выпускного клапана находятся в пределах от 0,15 до 0,2 мм

Поэтому можно сжать её даже закручивая регулировочную гайку пальцами. Точнее сказать необходимо, подвести коромысло. Вынуть щуп проверить наличие получившегося зазора . затем вставить щуп обратно. Затянуть стопорную гайку придерживая регулировочную другим ключом. Регулировка выпускного клапана происходит аналогично. Зазоры выпускного клапана находятся в пределах от 0,15 до 0,2 мм

Впускной клапан расположен ближе к карбюратору Выпускной к глушителю

В случае если двигатель двухцилиндровый вся эта процедура производится для цилиндра отдельно.

Насколько важна правильно произведённая регулировка клапанов

Как и его старший собрат-трактор, мотоблок состоит из нескольких самостоятельных единиц:

двигателя;
ходовой системы;
трансмиссии;
системы питания; рулевого управления.

Все они связаны между собой, от исправности каждой из систем зависит работоспособность всего механизма. Принято считать, что мотор является сердцем любого самоходного транспортного средства. В отношении мотоблоков это утверждение тоже справедливо, хотя в этой нише используются преимущественно бензиновые 4-тактные двигатели. На мотоблоки повышенной мощности могут устанавливаться и дизельные силовые агрегаты. Большинство силовых агрегатов имеет мощность в пределах 4-10 лошадиных сил, чего вполне достаточно для работы с навесным оборудованием соответствующих размеров.

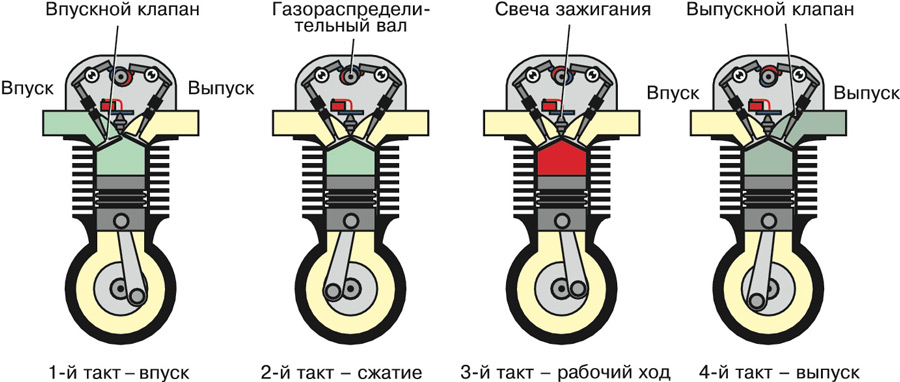

Задача двигателя проста и понятна – преобразование энергии сгорания топлива в поступательную механическую энергию. Процесс такой трансформации схематически можно изобразить как состоящий из четырёх основных этапов:

впрыск горючего;
его сжатие;
воспламенение и сгорание;
выпуск отработанных газов.

Эти этапы принято называть тактами работы ДВС, отсюда же пошёл и термин 4-тактный двигатель.

Впуск топлива в камеру сгорания осуществляется через впускной клапан. После того, как очередная порция бензина подана, клапан закрывается, а поршень начинает двигаться по цилиндру, сжимая топливную смесь. Достигнув определённой степени сжатия, в работу вступает свеча зажигания, поджигая сжатую смесь. При горении она начинает расширяться, толкая поршень в обратном направлении. В конце цикла открываются выпускные клапаны, выводя продукты сгорания топливной смеси наружу.

Циклическое движение поршня вверх-вниз благодаря его связи с коленчатым валом и приводит к преобразованию энергии сгорания смеси во вращательно движение приводного вала мотоблока.

При длительной эксплуатации в результате серьёзных нагрузок зазоры клапанов могут изменяться в ту или иную сторону. Причины могут быть разными, но основными считается износ элементов поршневой системы. Изменение зазора клапанов (обычно – в сторону уменьшения) негативно сказывается на процессе газораспределения. В результате мощность мотора падает, уменьшается его КПД. Увеличение зазора по сравнению со штатным приводит к появлению неконтролируемых механических колебаний, в результате чего начинается деформация клапанного механизма. Когда клапаны открываются на меньший интервал времени, камера сгорания заполняется не полностью, и это тоже становится причиной падения мощности мотора и сказывается на устойчивости его работы.

Чтобы не допустить этих негативных процессов и предотвратить преждевременный износ самой дорогой части агрегата, необходимо с определённой регулярностью выполнять регулировку клапанов бензинового двигателя мотоблока.

Согласно общепринятому техническому регламенту, регулировку осуществляют примерно раз в год, если мотоблок эксплуатируется достаточно интенсивно, или он уже порядком изношен, частоту процедуры следует увеличить вдвое. Конкретные сроки выполнения регламентных мероприятий у разных марок и моделей могут различаться. Ознакомиться с этими данными можно в руководстве пользователя.

Настройка качества смеси карбюратора квадроцикла на ходу

1. Заведите квадроцикл и совершите пробный заезд. Подождите, пока двигатель полностью остынет.

2. Проверьте состояние свечи. Для этого выкрутите колпачок и осмотрите свечу.

Легкий коричневый налет по всей окружности изолятора – признак оптимальной работы карбюратора.
Коричневый цвет с одной стороны изолятора – бедная смесь двигателя.
Плотный черный нагар на изоляторе свечи – показатель того, что карбюратор подает слишком много топливной смеси во время движения квадроцикла.
Абсолютно черная свеча, изолятор и электрод – слишком богатая смесь, которая дает чрезмерно высокий расход топлива и уменьшение мощности, а также загазованность камеры.
Белый изолятор – недостаток подачи воздуха и бензина. Приводит к перегреву и повышенному расходу бензина.
Полностью белая свеча – чересчур обедненная смесь.
Кирпичный цвет – большой объем присадок с высоким содержанием металла в составе.
Отсутствие нагара и одновременное плавление электрода – сильно обедненная смесь на высоких оборотах.
Свеча с разрушенным наконечником – поломка центрального электрода с керамической юбкой.
Свеча с масляным отложением внутри электрода – признак отработанных колец и маслосъемных колпачков.
Блестящие вкрапления и стружка – разрушение двигателя вследствие езды на больших оборотах.
Окисление – проблемы с поршневыми кольцами.

3. Открутите крышку иглы в верхней части карбюратора. Потяните иглу. Это главный элемент, регулирующий подачу топлива в камеру сгорания, так как игла соединена с курком газа. При нажатии на курок игла поднимается вверх, приоткрывая отверстие для подачи смеси горючего. Это напрямую влияет на рост мощности и скорости квадроцикла.

4. Достаньте тросик, затем нажмите на иглу, чтобы вытащить ее наружу. На игле размещено 5 пазов и стопорное кольцо. По умолчанию оно установлено в среднем значении. Чем ниже расположено стопорное кольцо, тем выше поднята игла, а, значит, подается много бензина и мало воздуха. Соответственно, чем выше кольцо – тем меньше бензина и больше воздуха.

Пошаговая инструкция настройки зазора клапанов мотора 157 qmj

Регулировка клапанов 4 тактного скутера начинается с освобождения доступа головки цилиндра. Для этого вынимаем подседельную емкость, которая зачастую крепится несколькими болтами. Далее, получая доступ головки цилиндра, убираем 4 болта и снимаем ее с мотора. Теперь подбираемся к корпусу вентилятора. Его можно демонтировать полностью, открывая свободный доступ к необходимым меткам или если нет желания демонтировать его полностью, можно выкрутить крышку. Заглушка на которую указывает стрелка снимается простой отверткой, и именно через нее можно рассмотреть метки ротора.

Вставляем в кожух генератора ключ (торцевой) на 14 и вращаем ротор по часовой стрелки, смотра при этом в отверстие на кожухе. Нужно, чтобы в смотровом окне (напротив уступа) показалась метка Т, которая свидетельствует о нахождении поршня в верхней мертвой точке или вмт.

Смотрим на газораспределительный механизм. Здесь оба клапана должны быть закрыты, а отверстия на звездочке распределительного вала, должны соответствовать картинке ниже. Все совпало? – переходим дальше. Если нет, то снова вращаем ротор, пока метка не совпадет с выступом, и снова мониторим положение клапанов и отверстия на звездочке.

Обратите внимание. Очень часто цепь растягивается и поэтому отверстия на звездочке, могут совпадать не на 100% если отклонение небольшое, то ничего страшного в этом нет, а если заметили полное несовпадение, то это чревато поломкой мотора, а значит, цепь нужно менять

Откручиваем контровую гайку, удерживающую верхний клапан.
Вставляем щуп 0.05 и вручную притягиваем регулировочный винт.

Оставляя щуп берем щипцы и фиксируем одной рукой регулировочный винт, а другой притягиваем контровую гайку.Теперь щуп с небольшим усилием должен достаться и также стать на свое место с небольшим усилием. Если это не так, то повторяем процедуру еще раз.

Выставив клапан впуска, переходим к нижнему клапану. Здесь нужен щуп 0.1 мм. Процесс регулировки аналогичный. Ослабили болт, вставили щуп, затем притянули все и проверили зазор.
Все готово, осталось собрать мотор в обратном порядке и проверить новые настройки на дороге.

Совет. После выставления зазоров будет не лишним проверить настройки карбюратора.

Об устройстве мотоблоков и клапанов

Мотоблоки Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза, Садко, Дон представляют собой довольно сложное техническое устройство, состоящее из нескольких основных рабочих узлов: двигателя, трансмиссии, ходовой части и органов управления.

Само понимание конструкции мотоблока очень важно, ведь от этого зависит правильность проведения ремонтных и настроечных работ. Рассмотрим каждый узел более детально:

Рассмотрим каждый узел более детально:

Двигатель. В зависимости от комплектации, могут использоваться 2-тактные и 4-тактные моторы. На сегодняшний момент, наибольшее распространение получили именно 4-тактные, потому что они обладают более высокими рабочими показателями.
Кроме того, двигатели делят на дизельные и бензиновые. Первые подходят больше всего для крупногабаритных агрегатов, а вторые – для малых и средних мотоблоков.

Более подробно о работе двигателя мотоблока смотрите на приведенном видео:

Трансмиссия. Крутящий момент, который передается от двигателя к колесам, осуществляется именно с помощью трансмиссии. В её состав входит редуктор, коробка передач, система сцепления и дифференциал (у отдельных моделей).
В зависимости от типа редуктора и сцепления формируется не только стоимость мотоблока, но и принцип действия данных компонентов.
Ходовая часть. Большинство мотоблоков имеет в своем наличии пару колес различного типа – пневматические или металлические, оборудованные грунтозацепами. Кроме того, ходовая часть включает в себя саму раму, на которой располагаются все прочие элементы мотоблока – двигатель, редуктор и т.д.
Система управления. Все управление мотоблоком располагается на расстоянии вытянутой руки оператора, т.е. на рукоятке и в непосредственной близости от нее. Сюда входит рычаг сцепления, кнопки переключения скоростей и изменения движения, аварийной остановки двигателя и т.д.

Карбюраторный мотоблок

Что касается карбюратора, то он является частью системы питания двигателя. Выполняет роль своеобразного миксера, который смешивает жидкое горючее с воздухом для получения топливной смеси, которая затем попадает в цилиндры мотора. Конструктивно, он выглядит следующим образом:

поплавковая камера;
диффузор;
распылитель;
дроссельные и воздушные заслонки;
смесительная камера;
жиклер и т.д.

Это описание стандартного карбюратора, но у разных моделей мотоблока, таких как Хутер, Профи, Пахарь, Чемпион, Карвер, Хускварна могут использоваться различные карбюраторы, соответственно, и регулировка будет иная.

Как отрегулировать клапана на 4-тактном (четырехтактном) скутере

Видеоурок от нашего автомеханика:

Хочется заранее предупредить о том, что летом начинать регулировку следует только после того, как двигатель полностью остынет, иначе последствия будут не самыми приятными. Зато зимой двигатель должен быть слегка прогретым. Теперь для работы нам надо приготовить следующий набор инструментов:

крестообразная отвертка
плоскогубцы
ключи на 8, 9 и 13 мм

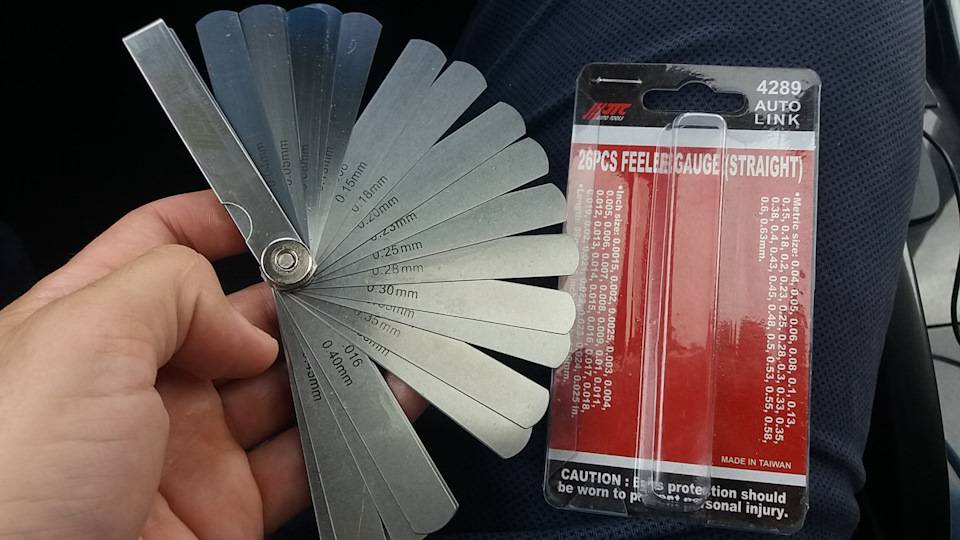

щуп для регулировки зазоров клапанов на 0.1 и 0.05 мм

Первым нашим шагом будет подготовка небольших емкостей для деталей скутера. Это нужно для того, чтобы ненароком не растерять их при разборке. Четырех таких емкостей будет вполне достаточно.

Второй шаг : осторожно снимите сиденье вместе с багажником, открутив четыре гайки в багажнике торцевым ключом и отверткой. Теперь мы имеем доступ непосредственно к самому двигателю. Третий шаг: нужно убрать пластиковую облицовку вентилятора электрогенератора, отвинтив две гайки 8-миллиметровым ключом

Так вы сможете найти «мертвую точку» для того, чтобы отрегулировать зазоры

Третий шаг: нужно убрать пластиковую облицовку вентилятора электрогенератора, отвинтив две гайки 8-миллиметровым ключом. Так вы сможете найти «мертвую точку» для того, чтобы отрегулировать зазоры.

Четвертый шаг: отвинтив четыре болта М10 и две гайки, которые держат металлическую топливную трубку, извлекаем изнутри крышку головки цилиндра. Затем, определив, где находятся впускной и выпускной клапана (впуск вверху, выпуск – внизу), ищем верхнюю мертвую точку (ВМТ).

Летом регулировку клапанов 4-тактного двигателя скутера начинать следует только после того, как двигатель полностью остынет, зимой — двигатель должен быть слегка прогретым

Что же такое ВМТ? Это то место, где поршень цилиндра постоянно закреплен в верхней позиции, намертво, так сказать. Найти его несложно. Для этого ключом на 13 по часовой стрелке поворачиваем шестигранник, находящийся на крыльчатке охлаждения генератора, пока знак «Т» на маховике не совпадет с боковым выступом маховика.

Теперь взгляните на звездочку распределительного вала. Там должны находиться три отверстия и видно, что закрыты два клапана. Отверстия необходимо расставить так, чтобы поршень оказался в верхней мертвой точке (большую дырку снаружи на головке цилиндра, а две маленькие – параллельно креплению его крышки).

Пятый шаг: непосредственно регулировка клапанов. Просовываем щуп размером 0.05 мм между впускным клапаном и регулировочным болтом. В случае, если зазор слишком узкий или слишком широкий, нужно ослабить контргайку регулировочного болта. Увеличить зазор можно вращением ключа против часовой стрелки, уменьшить – по часовой. Входить в этот зазор щуп должен плотно, но не впритык, чтобы на нем при движении не оставалось царапин. Теперь можно затянуть контргайку обратно и еще раз проверить ширину зазора.

Для регулировки клапана выпуска нужно взять щуп величиной 0.1 мм., правда, к этому клапану подобраться будет намного труднее

Та же операция проделывается и с клапаном выпуска, только для нее нужно взять щуп величиной 0.1 мм. К этому клапану подобраться будет намного труднее, но отчаиваться не стоит.

Все! С настройкой клапанов на четырехтактном скутере покончено! Теперь аккуратно соберите все детали обратно, затянув все гайки и болты, и проделайте все шаги назад

Не забывайте об осторожности при работе с пластиком в холода: если с ним небрежно обращаться, то он попросту может развалиться на части

Как отрегулировать клапана на квадроцикле?

Настройка клапанов на квадроцикле – один из основных этапов обслуживания техники. Игнорирование этой операции негативно скажется на работе движка, усложнит запуск мотовездехода и даже приведет к ряду серьезных поломок

Поэтому райдеру важно разобраться, когда нужно проводить регулировку и стоит ли самостоятельно выполнить процедуру или лучше обратиться за помощью в магазин квадроциклов в Киеве

Когда нужно регулировать клапана мотовездехода?

Опытные мотолюбители советуют отрегулировать клапана на квадроцикле сразу после покупки техники

Дело в том, что при сборке аппаратов (особенно китайских), производители не уделяют этой процедуре должное внимание. А эксплуатация мотовездеходов с неправильно настроенными зазорами приводит к:

Нарушению работы ГРМ.
Прогоранию клапанов.
Повышенному износу тарелок клапанов.
Увеличению потребления топлива.
Появлению посторонних шумов (стука и гула) в двигателе.
Снижению мощности техники.

Выполнять вторую настройку зазоров желательно при обкатке мотовездехода. То есть через 300-350 км пути райдеру следует проверить ГБЦ.

Обратите внимание: Такая операция, как регулировка клапанов на квадроцикле, считается обязательным элементом ТО и должна проводиться через каждые 1000-1500 км

Подготовка к регулировке

Перед тем, как отрегулировать клапана нужно подготовить квадрик к процедуре. Для этого рекомендуется приподнять передок мотовездехода. Это позволит очистить масляную ванну ГБЦ и убрать излишки жидкости.

После этого демонтируйте элементы кузова, которые мешают подобраться к клапанам. Однако здесь все зависит от модели квадрика, в некоторых аппаратах добраться до ГБЦ можно без снятия пластиковых деталей и узлов.

Также райдеру нужно подготовить инструменты: ключ на 8 (лучше с головкой, чтобы не повредить гайки), измерительные щупы (найти их можно в любом автомагазине) и молоток.

Перед тем как отрегулировать клапана квадроцикла, аппарату нужно дать остыть. Процедура выполняется «на холодную», поэтому перед регулировкой мотовездеход лучше не заводить.

Этапы настройки зазора клапанов

По сути, регулировка – базовая операция, поэтому выполнить ее сможет даже начинающий квадроциклист. Водителю нужно только:

Скрутить крышку либо открыть заслонку ГБЦ. Скручивать гайки нужно по диагонали. Также следите за тем, чтобы не повредить крепежные элементы. Чтобы не «слизать» грани гаек рекомендуется использовать ключ с головкой.

Снять крышку. Если компонент не поддается, немного стукните по его краю через деревянный брусок.
Снимите все части прокладки

Важно чтобы никакой «мусор» не попал в двигатель мотовездехода.
Выставьте цилиндр в верхней мертвой точке (ВМТ). Чтобы «словить» ВМТ следует открыть смотровое окошко, демонтировать свечу и начать крутить коленвал

Вращать узел нужно до тех пор, пока в окошке не появится соответствующая отметка.
Соотносите черточки на звездочке с отметками на головке цилиндра. Если все выставлено правильно, клапана в ВМТ должны быть полностью закрыты.
Проверить зазор. Для этого следует разместить щуп соответственной толщины в зазоре штока. Важно отметить, что этот параметр для каждого мотовездехода индивидуален, поэтому при выполнении регулировки ориентируйтесь на документацию и рекомендации производителя квадрика.
Убедиться, что зазор соответствует толщине щупа (допустимая погрешность 0,01 миллиметр). Если показатели сильно отличаются, тогда отрегулируйте зазор при помощи контргайки и винта.
Поставьте крышку и закрутите болты. Чтобы не было зазоров, смажьте края крышки полимером, и подождите, пока он слегка подсохнет. Болты крышки следует закручивать крест на крест.

После выполнения регулировки запустите мотовездеход, и обратите внимание на работу движка. Возможно, поначалу аппарат будет издавать небольшое постукивание

Однако если стук сильный, значит, клапана были настроены неправильно.

Важно: После выполнения регулировки не рекомендуется сильно нагружать мотовездеход. Проведите мини-обкатку (5-10 км)

Также во время поездки прислушивайтесь к звукам, которые издает двигатель квадроцикла.

Пошаговая инструкция для разных моделей

Лифан 6.5

Регулировка клапанов на мотоблок Лифан 6.5 заключается в установке верного зазора под клапанами. Последовательность действий будет следующая:

Снимаем кожух, чтобы добраться до маховика.
Снимаем клапанную крышку. Под ней находятся два клапана – впускной и выпускной.
Для проверки зазора впускного клапана потребуется щуп на 0,15 мм, для выпускного – на 0,2 мм. При правильной регулировке, щуп должен проходить под клапаном достаточно свободно.
Для регулировки ослабляем гайки креплений при помощи ключа. Вставляем щуп между клапаном и поршнем таким образом, чтобы он не проскальзывал, а находился достаточно плотно в таком положении. Заворачиваем гайку.
Ставим на место крышку клапанов и кожух маховика.

Регулировка устройств Нева мб 2, Зирка 105

Процесс регулировки клапанов на мотоблоке нева мб 2 и схожем мотоблоке зирка 105:

Даем двигателю поработать, а потом немного остыть.
Снимаем кожух.
Снимаем клапанную крышку и добираемся к тем маховикам, которые под ней.
Отвинчиваем контргайку.
Лезвие, которое вставляем в зазор, должно проходить очень свободно между поршнем и клапаном.
Завинчиваем всю систему назад.

Как правильно отрегулировать клапан мотоблока Зип

Каков порядок регулировки клапанов на популярном мотоблоке зип:

Открываем маховик.
Развинчиваем клапанную крышку по часвой стрелке.
Щупом проверяем зазор точно также как описано выше.
Ключем делаем проворот между гайками и немного их ослабляем.
Закрываем систему и проводим тестирование.

Как настраивать на мотоблоке Агро

Регулировка клапанов на мотоблоке Агро производится следующим образом:

Прогреваем двигатель, после чего даем ему какое-то время на остывание.
Снимаем масляную ванну воздушного фильтра.
Далее нужно открутить кожух маховика, крепленный на 6 болтах.
На маховике расположены метки – 0 (верхняя мертвая точка), 5, 10 и 20 (впрыск топлива). Сопоставляем мертвую точку маховика с меткой, расположенной на цилиндре таким образом, чтобы они находились напротив друг друга.
Далее снимаем клапанную крышку.
Под ней расположены два клапана. Расслабляем контргайку, после чего вставляем бритвенное лезвие под клапан. Лезвие должно проходить свободно между поршнем и клапаном.
Добившись этого, закручиваем гайку обратно. Затем возвращаем на место крышку клапанов и кожух маховика.

Стоит отметить, что идентичные действия по регулировке проводятся и для регулировки клапанов на мотоблоке Патриот. Мотоблок Агрос и его регулировка клапанов также соотносится с мотоблоком мб 1.

Так что при необходимости можно воспользоваться идентичной схемой.

Каскад

Регулировка клапанов на мотоблоке Каскад

Снимаем кожух с маховика.
Снимаем клапанную крышку.
Проворачиваем маховик до тех пор, пока впускной клапан не будет поджат. Соответственно, выпускной клапан будет отжатым.
Далее нужно добиться правильного зазора для каждого из клапанов. Согласно инструкции, для впускного этот параметр составляет 0,15 мм, а для выпускного – 0,20 мм.
Проверяем при помощи щупа имеющийся зазор между клапаном и поршнем. Если щуп сильно проскальзывает, либо он вообще не проходит между ними, то нам потребуется регулировка. Если щупа нет, то можно воспользоваться бритвенным лезвием, толщина которого составляет 0,1 мм.
Для регулировки расслабляем гайку крепления, после чего вставляем щуп в промежуток под клапаном. Оптимальным его положением будет довольно плотное хождение между поршнем и клапаном, без проскальзывания.
Если все получилось, закручиваем обратно гайки, после чего ставим крышку клапанов и кожух на место.

К регулировке клапанов на мотоблоке урал также стоит подходить именно исходя из вышеописаной инструкции.

Схема работы устроена идентичным образом, так что можно использовать один алгоритм действй, ровным счетом как и для регулировки клапанов на популярном мотоблоке кентавр.

Газораспределительный механизм двигателя FMB 139

Механизм газораспределения двигателя FMB 139 оснащён распределительным валом, расположенным в головке цилиндра. Клапаны располагаются вертикально и V-образно и приводятся в движение при помощи коромысла, которое, в свою очередь, приводится в движение при помощи кулачков распределительного вала. Эта система очень похожа на ГРМ «Москвича» 412, только цилиндр всего один, а клапанов — два.

Распределительный вал приводится в движение при помощи цепной передачи. Она, в свою очередь, приводится в действие шестеренкой, расположенной на оси ротора генератора, которая является осью вращения коленчатого вала.

Источник

Предварительные работы

До ремонтных работ проводится самая первичная, необходимая диагностика узлов мотора, осмотр ремонтных принадлежностей, оценка погодных условий и т. д. Резюмируя, перечень предварительных работ выглядит следующим образом:

Мотор байка должен быть холодным, желательно не совершать перед ремонтом поездок на нем;
Заранее необходимо почистить от копоти и грязи элементы двигателя, поскольку грязь может попасть внутрь клапанов;
Температура в гараже (или другом месте проведения ремонтных работ) должна быть обязательно выше ноля;
Байк жёстко фиксируется на подножке или другими удобными способами;
Необходимый комплект ключей и контейнеров подготовлены и находятся под рукой.

Зазоры

Перед вами камера сгорания двигателя обычного китайского скутера.

Во время работы двигателя клапана нагреваются до значительных величин. И чтобы компенсировать коэффициент расширения клапана и всего ГРМ в целом между клапаном и механизмом его открывания существует небольшой зазор. Именуемый тепловым.

В нашем случае зазор, который мы будем регулировать находится между клапаном и регулировочным болтом коромысла. Подкручивая регулировочный болт в нужных пределах мы сможем регулировать тепловой зазор на столько настолько это нам нужно.

Но не стоит забывать, что зазор не должен быть очень большим — иначе механизм будет работать с ударной нагрузкой и быстро выйдет из строя. И очень маленьким: клапан нагреется, упрется в коромысло и прогорит.

Не стоит заблуждаться

Попробуем внести ясность. Прежде всего, утверждение, что карбюратор Стелс 500 якобы изготовлен в Японии, не соответствует действительности. Как это часто бывает, продукция выпускается в Китае по лицензии (а может, и без неё), и её можно расценивать лишь как изделие, скопированное с удачных японских моделей. Карбюратор Стелс 500 GT и других модификаций популярного квадроцикла имеет заводскую маркировку PD36J. Он представляет собой конструкцию с одной поплавковой камерой и одним диффузором и, при нормальной работе, обеспечивает устойчивую работу двигателя на всех режимах при достаточно экономном расходе топлива.

Причины

Существует два типа клапанов – на впуск и выпуск. В них есть зазоры, благодаря которым горючая смесь засасывается, и выталкиваются отработанные газы. Эти просветы должны быть определенной величины. Они устанавливаются производителем для каждой модели. Обычно это конкретная цифра с предельным размером допуска.

В процессе эксплуатации зазоры меняют свои параметры, что отражается на уменьшении мощности двигателя. Если это произошло, может слышаться стук в клапанах, раздаваться хлопки из карбюратора. Иногда байк сложно заводится. Регулировка таких промежутков устранит эти неприятности. Её можно выполнить в автосервисе или самостоятельно.

К чему может привести несвоевременная регулировка клапанов на мототехнике Урал

Владельцы мотоциклов марки Урал очень часто сталкиваются с проблемой с клапанами. Их необходимо своевременно настраивать. Не каждый современный мотоциклист знает, как отрегулировать клапана на мотоцикле Урал. Для этого необходимо иметь определенные знания и навыки.

Самостоятельно проводить регулировку можно. Изначально необходимо ознакомиться с тем, как это делать. Инструкции по работе с клапанами Урала не являются сложными. С ними может разобраться каждый мотоциклист.

Важно: Следует запомнить, что для того чтобы двигатель Урала мог прослужить долгие годы необходимо осуществлять настройку клапанов через каждые две тысячи километров пробега. Такая периодичность выбрана не случайно. Опытным путем доказано, что именно после преодоления двух тысяч километров клапаны мотоциклов Урал начинают выходить из строя

Величина зазора между основанием клапанов и толкателем или коромыслом (в зависимости от типа двигателя) становится больше

Опытным путем доказано, что именно после преодоления двух тысяч километров клапаны мотоциклов Урал начинают выходить из строя. Величина зазора между основанием клапанов и толкателем или коромыслом (в зависимости от типа двигателя) становится больше

Такая периодичность выбрана не случайно. Опытным путем доказано, что именно после преодоления двух тысяч километров клапаны мотоциклов Урал начинают выходить из строя. Величина зазора между основанием клапанов и толкателем или коромыслом (в зависимости от типа двигателя) становится больше.

В итоге регулировать клапаны необходимо каждому владельцу мотоциклетной техники Урал. Это позволит долгие годы наслаждаться использованием своего транспортного средства для различных целей. С настроенными клапанами двигатель всегда будет работать исправно.

Регулировка клапанов на квадроцикле
