Регулятор напряжения генератора ВАЗ 2109 – установка и ремонт

Диагностика реле регулятор напряжения генератора ваз 2109

Сегодня мы расскажем, как проверить реле регулятор напряжения генератора ВАЗ 2109. В начале 90 годов автоконцерн ВАЗ выпустил автомобиль модели 2109. Как в любом механизме, исправность автомобиля обеспечивает реле регулятор напряжения генератора ВАЗ 2109 как один из основных узлов электрической системы. От постоянной мощности тока зависит большая часть функций машины.

В «Жигули» 2109, как и во многих других автомобилях современных марок, для синхронизации работы оборудования и для его корректной работы используют бортовые компьютеры. Автомобилисты их называют «мозгом» машины. А для работы компьютера в электросети должна поддерживаться постоянная величина силы тока. Это невозможно в случае если выходит из строя регулятор напряжения ВАЗ.

Описание процедуры проверки работоспособности регулятора напряжения

В том случае, если все-таки установлена неисправность в указанном реле, то в руководстве по техническому обслуживанию автомобиля совершенно четко описана процедура выявления поломки. Сразу стоит заметить, что главное преимущество модели 2109 — это инжектор для подачи топлива. Это значительно улучшает характеристики машины. А инжектор напрямую связан с компьютером, который осуществляет беспрестанный контроль за качеством работы и состоянием самого инжектора. В том случае, если выходит из строя эта составляющая, то выходит из строя и инжектор.

Рассматриваемая поломка сопровождается такими неполадками, как:

• увеличение расхода топлива при одновременном снижении силы тяги автомобиля;
• тусклый свет лампочек габаритных огней, поворотников и панели приборов в салоне.

Если появились эти поломки, то необходимо заменить реле регулятор тока генератора. Опишем правильную процедуру проверки регулятора напряжения генератора ВАЗ 2109. Если у вас модель автомобиля с установленной описываемой деталью, то:

• нужно взять вольтметр;
• завести двигатель автомобиля и установить число оборотов на 1500-2000 в минуту;
• включить ближний свет фар;
• провести замер напряжения на клеммах АКБ.

При этом нормальным считается результат проведенного замера в диапазоне 13,5-14,2 Вольт. При отклонении показателя в ту или иную сторону можно с уверенностью говорить о неисправности регулятора напряжения ВАЗ 2109. Регулятор напряжения генератора не ремонтируется, и его нужно просто заменить.

Но есть и еще один важный момент, который нужно напомнить. Нужно убедиться, что неисправность электрической системы кроется именно в том, что вышло из строя реле регулятор, но никак не контрольная лампа приборной панели. Это связно с тем, что электропитание на обмотку возбуждения генератора подается именно с нее и, в случае если лампа сгорает, питание на обмотку уже не подается, и генератор не будет работать.

Такая же диагностика возможна и для машины ВАЗ 2108.

Диагностика работоспособности регулятора напряжения на снятом генераторе

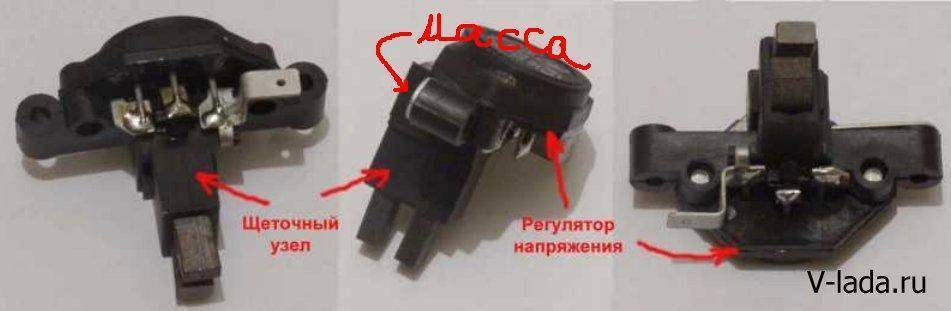

Современная промышленность выпускает регуляторы напряжения в одном корпусе с щетками. Это делает конструкцию более компактной и одновременно более надежной.

Для проведения процедуры диагностики необходимо на выводы массы подключить питание от внешнего источника питания. Этим источником могут служить даже пара полуторавольтовых батареек. Дополнительно в цепи подключается маломощная лампа, мощностью не более 3 Ватт. Все звенья цепи соединяются проводами.

Если лампа не горит, либо горит при подаче любого питания, то это свидетельствует о неисправности реле генератора ВАЗ 2109. В случае если лампа совсем не горит, то имеется обрыв в проводах щеток генератора. И в том и в другом случае требуется замена поврежденного узла цепи.

Отметим, что подобная процедура диагностики неисправности реле напряжения ВАЗ 2109 используется и на некоторых других моделях ВАЗ. К примеру, сходная процедура и для ВАЗ 2108.

Вместо заключения

Мы не стали описывать процедуру замены генератора или реле регулятора потому, что в первом случае есть отдельная информация с полным пошаговым описанием всех действий, а во втором — процедура очень проста и не вызывает сложностей даже у начинающих автомобилистов.

Остается лишь пожелать меньше поломок автомобиля и удачной, безаварийной езды по трассам!

Неисправности генератора ВАЗ 2108, 2109, 21099

Генератор отвечает за электроснабжение всей бортовой сети автомобиля с работающим двигателем.Признаки неисправности генератора автомобилей ВАЗ 2108, 2109, 21099

После пуска двигателя горит контрольная лампа разряда аккумуляторной батареи в щитке приборов

Генератор не выдает требуемый зарядный ток. Одновременно с горящей лампочкой показания вольтметра стремятся к нулю. АКБ постоянно не дозаряжается. Проверяем при помощи вольтметра (мультиметра) напряжение на клеммах аккумулятора (двигатель работает на холостых). Показания вольтметра должны быть следующие: генератор 37.3701 — 13,6 В, генератор 9402.3701 — 13,2 В.

«Народный» метод проверки генератора со снятием клеммы с АКБ на работающем двигателе подходит только для карбюраторных двигателей. Если после снятия клеммы двигатель глохнет, значит генератор перестал вырабатывать электрический ток.

Если меньше, значит дело не в неисправной проводке, идущей к контрольной лампе и вольтметру, а в генераторе. Далее последовательно, от простого к сложному, от наиболее вероятного к менее вероятному ищем причину неисправности.

— Ослабло натяжение ремня привода генератора

Ремень проскальзывает на шкиву, ротор генератора перестает вращаться с необходимой частотой. При этом возможен «свист» со стороны привода генератора. Проверяем и регулируем в случае надобности натяжение ремня.

— Неисправен регулятор напряжения генератора

Возможно имеется короткое замыкание между его выводами «В» («D+»), «Ш» («DF») или «зависли» (стерлись щетки щеточного узла). Проверить регулятор напряжения проще всего установкой заведомо исправного. Неисправный регулятор заменяем новым. Подробнее: «Проверка регулятора напряжения генератора автомобилей ВАЗ 2108, 2109, 21099».

— Неисправен диодный мост (выпрямительный блок) генератора

Скорее всего имеет место «обрыв» в его вентилях или короткое замыкание в отрицательных вентилях. Так же возможно повреждены диоды питания обмотки возбуждения. Диодный мост можно проверить при помощи омметра (мультиметра в режиме омметра) как прямо на автомобиле, так и на снятом генераторе.

Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099

— Неисправен статор генератора

«Обрыв» или короткое замыкание в обмотке статора. Проверяем статор омметром, при наличии неисправности заменяем новым.

проверка обмоток статора генератора 37.3701 на «обрыв»

— Неисправен ротор генератора

Возможно выводы обмотки возбуждения, расположенной на роторе оторвались от контактных колец к которым прижаты щетки. Проверяем ротор, при необходимости заменяем новым.

выводы обмотки генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Аккумуляторная батарея перезаряжается и «кипит»

Генератор выдает слишком большой зарядный ток, выше: генератор 37.3701 — 14,6 В, генератор 9402.3701 — 14,7 В, что проверяется вольтметром на клеммах АКБ. Стрелка штатного вольтметра находится в красной зоне в конце шкалы.

— Неисправен регулятор напряжения

Скорее всего имеет место короткое замыкание между его выводом «Ш» («DF») и «массой». Замените регулятор напряжения новым или заведомо исправным.

Генератор шумит или «воет» при работе

Отвернулась гайка крепления шкива генератора, изношены подшипники генератора, межвитковое замыкание или замыкание на «массу» обмотки статора (генератор «воет»), короткое замыкание в одном из вентилей генератора.

Примечания и дополнения

— Причинами таких неисправностей как: контрольная лампа не загорается после поворота ключа в замке зажигания и пуска двигателя (штатный вольтметр показывает нормальное напряжение) или не загорается лампа и не работает вольтметр (или полностью не работают контрольные приборы) являются не неисправность генератора, а перегорание контрольной лампы, обрыв в цепи ее питания, перегорание предохранителя №5 (F16) в монтажном блоке (отвечающего за подачу тока в обмотку возбуждения генератора), обрыв в цепи питания комбинации приборов (оранжевый и оранжево-голубой провода) неисправность замка зажигания.

— В случае если контрольная лампа разряда горит на холостых оборотах, а при нажатии на педаль газа и в движении гаснет, необходимо в первую очередь проверить натяжение ремня привода генератора, а если не поможет, то проблема скорее всего в дополнительных резисторах расположенных в монтажном блоке реле и предохранителей. При выходе их из строя генератор не возбуждается на малых оборотах, поэтому и не дает зарядку. Необходимо либо целиком менять монтажный блок, либо выпаивать дополнительные резисторы и заменять их новыми.

Еще статьи по генераторам автомобилей ВАЗ 2108, 2109, 21099

Причины выхода из строя генератора

Без специализированного оборудования определить точную причину поломки узла не всегда удается. Но, чаще всего к неполадке приводят:

1. Заклинивание подшипников. Из-за высыхания смазки и постепенного износа подшипники заклинивают. Сначала обычно рвется ремень, что влечет необходимость переборки узла.
2. Прогорание обмотки. Чаще всего обмотка прогорает вследствие проникновения химических веществ и солей, использующихся для посыпки дороги зимой.
3. Износ щеток. Графитовые щетки постепенно стираются, поэтому их нужно периодически менять. Если их вовремя не заменить, узел может полностью выйти из строя.
4. Неисправность реле. Устройство предназначено для предотвращения перезарядки аккумулятора. При его неисправности не происходит запуск генератора.

Для профилактики поломки следует своевременно производить плановое обслуживание автомобиля.

Основные неисправности генерирующих узлов VAZ

Прежде чем проверить, не снимая, генератор на машине ВАЗ 2115 или другой модели производителя следует знать, что неисправности таких устройств бывают электрическими и механическими.

К электротехническим проблемам относят:

• поломку диодного моста;
• неисправность регулятора напряжения;
• износ щеток, биение роторного вала;
• обрыв обмотки, пробивание (межвитковое либо на корпус).

Особенности генератора ВАЗ 2108-2115

Механические поломки включают разрушение подшипников, повреждения корпуса, приводного ремня.

Износ, клин шарикоподшипников

Эту проблему можно распознать по специфическому звуку подшипников при вращении вала, наличию вибрации во время работы электрогенератора. Проверять работоспособность подшипников можно по плавности хода вала. Если при вращении слышатся шумы, шарикоподшипники надо менять.

Повреждение обмоток генерирующего узла

Эта неисправность часто встречается на месте соединения концов обмотки с контактными кольцами. Также иногда происходит замыкание обмотки (при ответсвлении проводника, образовании зазаров). При подобных повреждениях перестает заряжаться аккумулятор. Для диагностики поломки нужно:

• отсоединить от щетки конец обмотки;
• подключить к отсоединенному концу и зажиму генерирующего узла через вольтметр или лампу аккумуляторную проводку;
• если лампочка не горит, а стрелка измерительного стоит на месте, можно с уверенностью говорить о наличии обрыва.

Таким образом можно проверить генератор на работоспособность на машине ВАЗ 2110, не снимая его. Этот способ годится также и для большинства других моделей VAZ. При устранении проблемы применяется бескислотная пайка, мягкий припой. Если повреждение произошло внутри катушки, ротор или стартер меняют.

Признаки износа щеток электрогенератора

Проведение диагностики этой поломки возможно без демонтажа генерирующего узла. Если использовать электрогенератор с изношенными щетками, это приведет к полному выходу прибора из строя. Среди признаков проблем со щетками выделяют:

• частое моргание, тусклый свет фар;
• медленная зарядка аккумуляторной батареи;
• произвольное выключение магнитолы.

Такая поломка опасна тем, что во время обслуживания авто мелким деталям часто не уделяется должное внимание. Потому проблема изношенных щеток нередко застает автомобилистов врасплох. Устраняется неисправность путем замены узла

Устраняется неисправность путем замены узла.

Неисправность выпрямительного блока

О проблеме может свидетельствовать быстрый разряд аккумулятора. В данном случае можно проверить генератор на машине на работоспособность (для ВАЗ 2110 и других авто приведенной марки).

Чаще всего проблемы начинаются после перегрева элемента, скачков напряжения, механических повреждений. Как правило, поломка связана с пробоем диодов. Это вызывает короткое замыкание контактов статорной обмотки, что приводит к приходу генератора в негодность.

Неполадки с регулятором напряжения

Неисправность нередко возникает на машинах VAZ 2114. При такой неполадке начинаются проблемы с аккумулятором. Также поломку можно диагностировать с помощью мультиметра.

Ремонт генератора ВАЗ 2108-2115

Генератор на автомобиле ВАЗ 2114 должен выдавать напряжение около 13…14 В (при запущенном ДВС). Если устройство начнет давать меньшее либо большее значение, это приведет к снижению ресурса аккумулятора. При высоком напряжении (более 14,5 В) реле должно выключаться. Если регулятор не отключается, это свидетельствует о поломке. Такая неполадка может быть инициирована:

• коротким замыканием в цепи;
• некорректным подключением к аккумуляторной батарее;
• проникновением в корпус влаги.

Регулятор напряжения также может прийти в негодность при нерегулярном обслуживания электрогенератора автомашины.

Шкив и для чего он нужен

Шкив выполняет довольно важные функции:

• ​ Защищает генератор от колебаний, которые появляются в процессе вращения коленвала двигателя.
• ​ При его воздействии колебательные движения ремня генератора немного успокаиваются.
• ​ Приводит к тому, что ход натяжителя ремня сокращается.

• ​ Степень напряжения в приводе с поликлиновым ремнем значительно уменьшается.
• ​ Ременной привод под его воздействием работает намного тише.

Рекомендации

Прежде чем начинать замену шкива, следует знать:

• ​ Шкивы вместе с его внутренним кольцом не закаливаются в процессе изготовления, поэтому они довольно хрупкие. Они могут быть повреждены даже при слабых ударах.
• ​ На поверхности шкива могут быть неглубокие царапины. Они не повлияют на его работу, так как он достаточно прочен.
• ​ Устанавливая шкив, следует помнить, что момент затяжки изделия на генератор должен находиться в пределах 80 Нм.

• ​ Перед установкой монтажный инструмент нужно закалить. Желательно, чтобы он не был новым (китайского производства). То есть, лучше его приобрести в поддержанном состоянии (советский).
• ​ Защитная крышка входит в комплект. Установить ее можно довольно просто, однако ее нельзя использовать более одного раза, так как она не обладает высоким качеством, которое бы позволило многоразовое эксплуатирование.

Проверка дополнительных диодов

Короткое замыкание дополнительных диодов можно проверить без снятия и разборки генератора по схеме, приведенной на рисунке 6.

Так же как и для проверки вентилей выпрямительного блока, при этом необходимо отсоединить провода от аккумуляторной батареи и генератора, снять защитный кожух генератора и отсоединить провод от вывода «D+» регулятора напряжения.

«Плюс» батареи через лампу (1–3 Вт, 12 В) присоедините к выводу «D» генератора, а «минус» к одному из фазных выводов обмотки статора.

Если лампа загорится, то в каком-то из дополнительных диодов имеется короткое замыкание.

Найти поврежденный диод можно, только сняв выпрямительный блок и проверяя каждый диод в отдельности.

Обрыв в дополнительных диодах можно обнаружить осциллографом по искажению кривой напряжения на штекере «D», а также по низкому напряжению (ниже 14 В) на штекере «D» при средней частоте вращения ротора генератора.

Проверка генератора

Необходимо проверить авто генератор на ваз 2109, чтобы выяснить причину неисправности:

• Если присутствуют посторонние шумы в его работе  – скорее всего, износились подшипники вала электрогенератора
• Пониженное напряжение на «выходе» электрогенератора – означает износ щеток(см.Ваз 2109: замена щеток генератора своими силами) либо слабое натяжение приводного ремня
• Повышение либо понижение напряжения на «выходе» могут быть последствиями неисправности диодного моста электрогенератора

Чтобы выполнить первичную диагностику неисправностей – вам достаточно выполнить такие несложные процедуры:

• Проверяем, с помощью вольтметра, напряжение на аккумуляторных клеммах. Когда мотор запущен и электрогенератор исправен, напряжение на клеммах батареи должно колебаться от 13,8 вольт до 14,5 вольт
• Включаем двигатель и прислоняем ладонь к корпусу электрогенератора, чтобы выявить вибрацию. Когда увеличен износ подшипников, вибрация, которая передается на корпус электрогенератора, будет легко ощутима, а перепутать ее с другой посторонней вибрацией просто невозможно
• Проверяем натяжение ремня электрогенератора: при остановленном моторе надавите на ремень пальцем – прогиб под воздействием пальца не должен составлять более 1 — 1,5сантиметра

Прежде чем снимать сам электрогенератор, во избежание лишней и ненужной работы, снимите сначала своими руками реле, расположенное на корпусе электрогенератора и проверьте состояние щеток и самого реле в частности:

• Снятие реле не требует снятия генератора с двигателя
• Реле в генераторе располагается в задней части, и прикреплено к нему всего лишь двумя болтами
• Для их откручивания Вам потребуется «крестовая» отвертка
• Откручивать болты следует аккуратно, иначе уроните их защиту картера, а доставать их оттуда станет дополнительной проблемой
• Чтобы окончательно снять реле вам необходимо будет отсоединить проводок с контактом типа «мама»

Проверка состояния реле

После снятия, необходимо сразу проверить работоспособность реле — регулятора напряжения, а так же щеткодержателя и на всякий случай конденсатора, снятого с генератора:

• Для проведения проверки вам понадобится источник питания, с возможностью переключения (изменения значения) напряжения
• Например, подойдет зарядка для вашего аккумулятора
• А еще пригодится контрольная лампочка стандартного напряжения
• Подключаем контрольную лампочку к щеткам реле – регулятора
• Затем подключаем напряжение 12Вольт, подсоединив минус к массе, а плюс кидаем на клемму реле – регулятора напряжения, как на фото ниже
• Контрольная лампочка при этом должна загореться
• Теперь увеличиваем подаваемое напряжение до 15-16Вольт
• Контрольная лампочка после этого должна погаснуть

Такая проверка покажет нам, если лампочка при повышении напряжения все же не погасла либо она вообще загоралась еще в первом случае, тогда неизбежна замена реле на генераторе ваз 2109 со щеткодержателем в сборе.

Схема подключения питания и контрольной лампы к реле – регулятору для проверки его исправности

Если с реле – регулятором все в порядке остается проверить состояние щеткодержателя, для этого:

• Необходимо нажатием пальцев проверить сначала легкость перемещения самих щеток в их посадочных местах (пазах), а затем измерить величину выступания щеток
• Эта величина должна быть не меньше чем 5миллиметров
• Не допускается появления на поверхности щеток следов от разнообразных механических повреждений — глубоких царапин, сколов, трещин
• Щетки с дефектами, повреждениями либо не соответствующие допустимой длине следует заменить (отдельно, либо в сборе с реле, если устраивает цена)

Щетки с дефектами

Завершаем проверку выявлением состояния конденсатора (при необходимости).Для проверки нам понадобится мегомметр либо обычный мульти тестер, включенный в режиме измерения сопротивления до 1-10МегаОм:

• Включите прибор, который будет показывать значение сопротивления, стремящееся к бесконечности
• Затем подключите выводы от тестера к конденсатору, наблюдайте в момент их подключения, должно происходить уменьшение сопротивления, а после этого сопротивление снова стремится к бесконечности
• При наблюдении такого явления знайте, что ваш конденсатор исправен
• Иначе приобретайте новый и выполняйте его замену
• Установите обратно в ваз 2109 реле на генератор

На этом проверка реле – регулятора окончена, все проще простого, на всякий случай можете ознакомиться с видео материалом на эту тему.

Как Проверить Генератор На Ваз 2109

Как без посторонней помощи проверить ВАЗ Генератор2109

Генератор в машине подает электричество через электростанцию. Если он выходит из строя, сначала садится аккумулятор, и в итоге автомобиль просто не может двигаться.

В этой статье описывается, как проверить собственный генератор, установленный на ВАЗ-2109.

Стоит отметить, что нет разницы, какой двигатель установлен на автоинжекторе или карбюраторе. В обоих случаях диагноз ставится по одному и тому же алгоритму.

проверить

Чтобы определить характер поломки в домашних условиях, сначала нужно знать, как диагностировать генератор.

Первый этап выполняется без снятия устройства с машины. Есть несколько вариантов, но высочайшего качества. с мультиметром. Правда в том Лучше всего привлечь кого-то, кого вы знаете.

Прежде всего, вам необходимо выяснить, способен ли регулятор напряжения выполнять свою работу. Эксперты отмечают, что часто из-за этого генератор может работать некорректно. Проблема с ним возникает из-за чрезмерного напряжения в сети.

Сам генератор тестируется следующим образом:

• мультиметр установлен на вольт;
• запустить блок питания;
• измерьте напряжение на аккумуляторе и на клеммах генератора.

Как правило, устройство будет показывать от 14 до 14,2 вольт. Тогда нужно нажимать педаль газа. без увеличения напряжения так обстоит дело более половины вольт.

Увеличение этого показателя указывает на то, что генератор не работает. Скорее всего, реле напряжения необходимо заменить.

READ Замена Петель Капота Ваз 2109

Вы также можете сделать следующее:

• они запускают двигатель и немного его запускают;
• сожмите газ и доведите коленчатый вал до 3 тысяч оборотов;
• включить фары (дальний свет);
• подогрев заднего стекла;
• печной вентилятор.

При такой нагрузке на аккумуляторе должно быть больше напряжения:

Помимо нормативных показателей отмечается:

• обмотка неисправностей;
• выход из строя регулятора напряжения;
• сломанные кисти.

Чтобы исключить регулятор из списка, необходимо отключить все устройства, кроме фар, и снова измерить напряжение. Если указанный узел работает, то показатели будут:

Демонтаж и проверка регуляторов напряжения на ВАЗ 2107

Сначала определимся с инструментами и приборами, которые потребуются для работы. Вот они:

• бытовой мультиметр;
• рожковый ключ на 10;
• отвёртка плоская;
• отвёртка крестовая.

Последовательность работы

Если у водителя возникли подозрения о поломке регулятора напряжения, то первое, что он должен сделать — проверить напряжение, выдаваемое аккумулятором.

1. Двигатель автомобиля глушится, открывается капот. С помощью мультиметра измеряется напряжение между аккумуляторными клеммами. Если оно упало ниже 13 вольт (или наоборот, повысилось выше 14 вольт), то это говорит о поломке регулятора.
   При поломке регулятора первым делом проверяется напряжение между клеммами аккумулятора

2. Убедившись, что аккумуляторная батарея плохо заряжается именно из-за неисправного регулятора, его необходимо отключить от сети автомобиля, но вначале с аккумуляторной батареи в обязательном порядке снимается провод «массы». Если этот провод не отключить, то высока вероятность короткого замыкания, которое приведёт не только к выгоранию многих предохранителей на замкнувшем участке, но и к оплавлению самой электропроводки.

3. Если на ВАЗ 2107 установлен старый внешний регулятор, то с него вручную снимаются все клеммы, после чего рожковым ключом на 10 откручиваются гайки, которые удерживают регулятор на корпусе автомобиля.
   Внешний регулятор напряжения ВАЗ 2107 держится всего на двух болтах на 10

4. Если ВАЗ 2107 оборудован внутренним трёхуровневым регулятором, то для его снятия потребуется отвернуть крестовой отвёрткой пару крепёжных болтов, удерживающих это устройство в корпусе генератора.

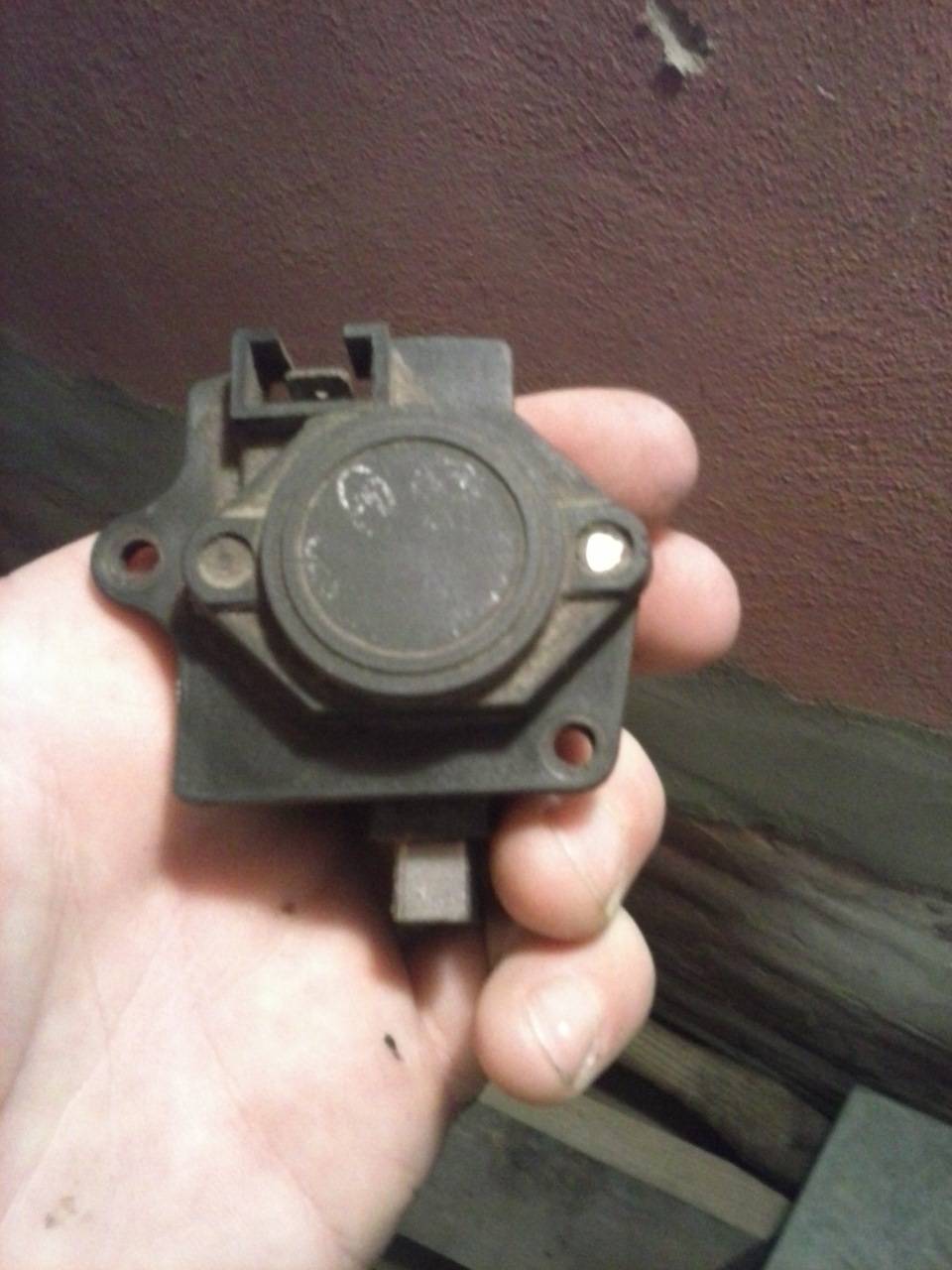

   Внутренний регулятор снимается с помощью маленькой крестовой отвёртки

5. После снятия регулятора отрицательный полюс аккумуляторной батареи подключается к массе реле (если регулятор внешний), либо к контакту «Ш» (если регулятор внутренний);

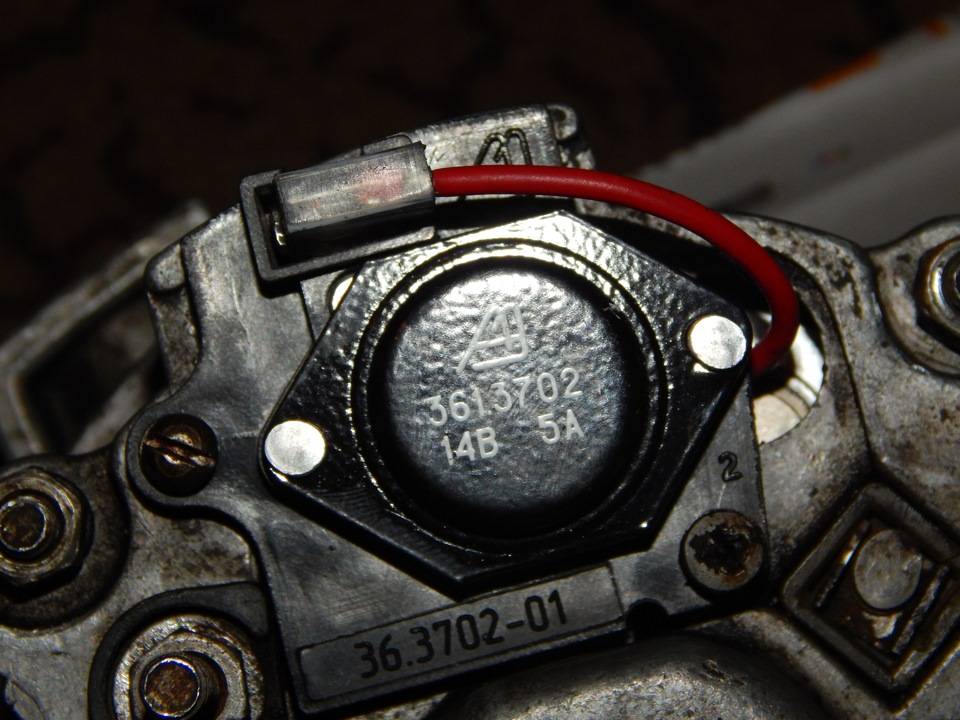

   Контакт «Ш» находится в левом нижнем углу регулятора напряжения

6. Положительный полюс аккумуляторной батареи соединяется с контактом «К» (этот контакт имеется на регуляторах всех типов);
7. Мультиметр подключается либо к щёткам генератора, либо к выходам реле.
8. После включения мультиметра и подачи напряжение в 12–15 вольт, оно должно появляться и на щётках генератора (или на выходах реле, если регулятор внешний). Если возникшее на щётках или на выходах напряжение держится постоянно, то это явный признак пробоя регулятора. Если на щётках или выходах не фиксируется вообще никакого напряжения — налицо обрыв в регуляторе.
9. Как в случае пробоя, так и в случае обрыва регулятор придётся менять, поскольку ремонту это устройство не подлежит.
10. Вышедший из строя регулятор заменяется новым, после чего производится обратная сборка электросистемы автомобиля.

Видео: проверяем регулятор напряжения на ВАЗ 2107

Проверка реле регулятора генератора ВАЗ

Как и любое другое устройство, регулятор напряжения может сломаться внезапно. А особенно тяжело водителю приходится, если поломка случается далеко от дома. Удивляться тут нечему: водителей, постоянно возящих с собой запасные регуляторы, ещё поискать. Но даже в такой непростой ситуации способ добраться до дома (или до ближайшего сервисного центра) всё же есть. Но быстро доехать не получится, потому что каждый час придётся лезть под капот и снимать клеммы с регулятора напряжения. А потом с помощью подходящего куска изолированного провода замыкать плюсовую клемму аккумулятора и контакт «Ш» на регуляторе. Делается это для того, чтобы заряжающий ток не превысил отметку в 25 ампер. После этого клеммы регулятора возвращаются на место, а автомобиль заводится. На нём можно ехать минут 30, при этом следует включить максимальное количество потребителей энергии — от фар до магнитолы. А через 30 минут следует опять остановиться, и снова проделать всю вышеуказанную процедуру, так как без этого аккумулятор просто перезарядится и закипит.

Первая помощь автомобилю

Первым делом в таких случаях следует проверить клеммы аккумулятора, возможно, они плохо контактируют. Если во время движения идет слабый контакт на клеммах аккумулятора, то он не будет достаточно заряжаться, из-за этого могут возникнуть проблемы при дальнейшей эксплуатации автомобиля. Для устранения этой проблемы нужно смазать клеммы и перетянуть их.

Если в вашем автомобиле вышел из строя генератор, то нужно немедленно его отремонтировать. Чаще всего, выходит из строя регулятор напряжения. Выход из строя этого элемента генератора имеет довольно непредсказуемые последствия. Во время движения регулятор контролирует необходимое количество тока для автомобиля, при выходе его из строя напряжение в сети меняется и может быть как больше, так и меньше.  Очень часто при большом напряжении перегорают предохранители.

Регулятор напряжения ВАЗ 2109 находится непосредственно в самом генераторе автомобиля. При выходе его из строя, чаще всего, ломается реле генератора. Оно состоит из нескольких элементов, таких как электромагнит, якорь и переключатель. Данные элементы взаимодействуют между собой при поступлении на них электрического тока.

Демонтаж

Чтобы разобрать, снять и выполнить ремонт, либо замену генератора, вам потребуется проделать следующее.

1. Заедьте на смотровую яму или эстакаду, чтобы иметь доступ к днищу и подкапотному пространству.
2. Снимите аккумуляторную батарею, иначе она не позволит вам добраться до гайки, которая удерживает искомый генератор.
3. Далее снимается та самая гайка и планка регуляции. Тут вам понадобится ключ на 17 миллиметров. Воспользуйтесь удлинителем. Это облегчит задачу, придется прикладывать меньшее усилие, чтобы открутить крепежный элемент.
4. В подкапотном пространстве снимите щиток, который выполняет грязезащитные функции.
5. Теперь снимается ремень привода, и отключаются провода.
6. Обязательно снимите защитный колпак и ключом на 10 миллиметров выкрутите гайку, которая удерживает наконечник и положительный провод вашей аккумуляторной батареи.
7. На фиксирующем кронштейне располагается еще одна гайка, которую также придется открутить.
8. Все, можно извлекать генератор. Только не забудьте предварительно вытянуть длинный болт.
9. При извлечении следите за буферной втулкой. Будет не хорошо, если вы ее потеряете.

Демонтажные работы

На этом процедура извлечения генератора закончена. Можно приступать к частичному ремонту или полной замене узла.

Ремень

Часто для решения проблемы с плохо функционирующим генератором достаточно просто отрегулировать ремень.

Ремень

• Чтобы устройство работало эффективно, необходимо обеспечить нормальный прогиб ремня;
• Размер прогиба должен составлять 6-10 миллиметров при усилии 98 Н или 10 кгс;
• Чтобы выполнить регулировку или замену ремня, необходимо сдвинуть генератор немного в сторону, в направлении к блоку цилиндров;
• Вращая регулировочный болт, вы тем самым сможете отрегулировать натяжение ремня.

Если данное мероприятие не помогло, придется обратить внимание на регулятор напряжения и щетки

Щетки и регулятор

Выполнять ремонт щеток генератора, а также регулятора напряжения в случае их износа, не рекомендуется.

Опытные специалисты советует приобрести узел в сборе, куда входят оба элемента. Замена выполняется за считанные минуты.

Щетки

Но мы обязательно расскажем о том, как можно своими руками поменять щетки на генераторе вашего автомобиля.

1. Отключите минусовую клемму от аккумулятора и снимите батарею.
2. Извлеките генератор, действуя по приведенной выше инструкции.
3. Заменить щетки можно и без снятия генератора, но это вызывает определенные трудности. Гораздо проще снять агрегат.
4. Снимите крышку, которая является защитным кожухом генератора.
5. От щеток отключаются провода и сам генератор. Для этого достаточно просто открутить пару болтов.
6. Справа демонтированного устройства имеется гайка, которая откручивается накидным ключом на 13 миллиметров.
7. Теперь поднимите рычаг регулятора напряжения, что позволит добраться до щеток.
8. Используя новые щетки, установите их на место старых и соберите узел в обратной последовательности.

При обратной сборке действуйте максимально аккуратно, чтобы не повредить своими же руками отремонтированный генератор.

Довольно часто причиной выхода из строя становится не сам генератор, а его реле.

Причин для замены реле может быть несколько.

Щетки генератора.

Как определить, что щетки генератора необходимо заменить?

Щетки генератора деталь которая есть практически в каждом автогенераторе.

Чем современней автомобиль, особенно иномарка, тем больше в нем электрических потребителей, которые тем или иным образом облегчают жизнь владельцу машины. Соответственно все большую роль среди автомобильных агрегатов играет автогенератор, который снабжает электричеством все потребители на машине.

Для чего предназначены щетки генератора?

С помощью щеток генератора напряжение с реле регулятора подается на обмотку возбуждения — ротор . На роторе закреплены коллекторные кольца — коллектор ротора к которому плотно прилегают щетки. Чтобы передать ток с реле напряжения на обмотку ротора, щетки должны находится в определенном положении и прижиматься к коллекторным кольцам с определенной силой. Для этого они установлены в посадочных местах щеткодержателя и с обратной стороны их поджимает пружина.

Материал из которого изготовлены щетки генераторов иностранных производителей — смесь меди и графита отличается от отечественных лучшей износостойкостью и проводимостью. По этой причине не рекомендуется установка на иномарки этого элемента от отечественных автомобилей.

Как узнать, когда нужна замена щеток генератора?

1. Пробег автомобиля, 150-200 тыс. км. является сроком когда деталь порядком изношена.
2. Загорается и снова тухнет контрольная лампочка зарядки аккумулятора. Так может продолжаться несколько дней, пока значок не загорится окончательно.
3. Потеря мощности или просадка напряжения из за неплотного прилегания изношенной детали.
4. Скачки напряжения бортовой сети автомобиля могут свидетельствовать о неисправности детали.
5. Если на генератор попало много моторного масла или иной технической жидкости, в этом случае деталь подвержена повышенному износу.

Как проверить, действительно ли необходима замена щеток генератора?

Для определения причин неисправности необходимо разобрать генератор и осмотреть щетки генератора — они должны быть достаточной длинны и контактировать с контактными кольцами.

Если оставшаяся длинна хотя бы одного элемента менее 3 мм, необходима замена в любом случае. Также щетки генератора должны быть хорошо подвижны в своих посадочных местах, иметь примерно равную остаточную длину, не должны быть загрязнены, пружины должны прижимать с одинаковым усилием.

Как выполнить замену щеток на генераторе? Порядок действий.

На многих современных автогенераторах щетки составляют одно целое с реле регулятором напряжения, например это справедливо для фирм Valeo, Bosch, Mitsubishi, Magneti Marelli у фирмы Denso реле регулятор выполнен отдельно от щеточного узла.

Для замены щеток генератора, если они встроены в реле регулятор, из инструментов потребуются паяльник 40-100 Вт, припой, флюс, сверло 1,5-3 мм, дрель или шуруповерт, а также инструмент для снятия регулятора.

1. Снимаем защитную крышку
2. Снимаем реле-регулятор напряжения (либо щеточный узел)
3. Со стороны крепления жгута щетки высверливаем контакт так, чтобы остатки детали вышли. Стараемся не повредить пружину, которая находится внутри щеточного узла.
4. Берём новые щетки, проверяем свободно ли они двигаются в своих посадочных местах
5. Вставляем пружину и заводим жгут в отверстие, так чтобы осталась необходимая рабочая длинна.
6. Запаиваем место контакта, остатки жгутов отрезаем.
7. Собираем все в обратной последовательности.

На некоторых реле регуляторах возможна замена щеток генератора, а на некоторых деталь заменить не получиться, можно заменить реле регулятор в сборе.

Например на генераторах Бош примерно с 2000 года реле регулятор идет в сборе с щетками, замена не возможна.
