Монтируем регулятор напряжения генератора ВАЗ 2110

Основные неисправности

Достаточно часто наблюдается следующая картина – зажигание включено, но лампочка генератора на панели не горит. Обычно это свидетельствует о том, что:

• произошел обрыв проводки;
• перегорел предохранитель.

В таком случае проверяют все кабели, идущие от генератора. При обнаружении поврежденного проводка его заменяют.

Также случается, что:

• лампочка не горит;
• батарея быстро садится,даже если зарядку только что произвели;
• однако остальные контролирующие приборы работают в штатном режиме.

Все эти признаки совершенно однозначно указывают на неисправность именно генератора. Здесь возможно, что:

• замкнуло диод;
• был утрачен контакт на обмотке;
• поломалось реле тяговое;
• пришли в негодность держатели щеток.

Впрочем, достаточно часто происходит всего лишь обрыв провода между генератором и приборной панелью или перегорание лампочки.

Если лампа горит при включенном зажигании, и аккумулятор получает заряд, то следует обратить внимание на исправность регулятора напряжения. При запущенном двигателе индикация светится слишком сильно или, наоборот, чересчур слабо. Здесь, возможно, проблема кроется в малом натяжении приводного ремня

В норме он не должен поддаваться при нажиме пальцем более чем на 10 миллиметров. Также заменить его придется, если на поверхности будут заметны невооруженным взглядом следы значительного износа

Здесь, возможно, проблема кроется в малом натяжении приводного ремня. В норме он не должен поддаваться при нажиме пальцем более чем на 10 миллиметров. Также заменить его придется, если на поверхности будут заметны невооруженным взглядом следы значительного износа

При запущенном двигателе индикация светится слишком сильно или, наоборот, чересчур слабо. Здесь, возможно, проблема кроется в малом натяжении приводного ремня. В норме он не должен поддаваться при нажиме пальцем более чем на 10 миллиметров. Также заменить его придется, если на поверхности будут заметны невооруженным взглядом следы значительного износа.

Иногда генератор не работает из-за того, что обмотка статора замкнулась на массу либо произошел разрыв электрической цепи.

Кроме того, на якоре порой отходят выводы колец контактных от обмотки. Их можно припаять на место.

Громкий шум, издаваемый генератором, скорее всего, свидетельствует о выходе из строя подшипников.

В чем заключается преимущество трехфазных регуляторов

Главным плюсом таких устройств является возможность сохранить ресурс АКБ автомобиля

Это очень важно для любого водителя. На этом список выгод не заканчивается:

1. Исключается проблема с разогревом.
2. В морозы двигатель быстрее будет заводиться.
3. Исчезают проблемы с сигнализацией, что довольно часто случается у владельцев ТС. Особенно такие неожиданности случаются зимой.
4. Увеличивается мощность светового излучения ламп. Обзорность улучшиться как при ближнем, так и при дальнем свете.
5. Регулятор также может повлиять на работу отопительной системы автомобиля. Среди опытных водителей устоялось мнение, что печка работает куда лучше при полностью заряженном АКБ.
6. Некоторые автолюбители отмечали, что с работоспособным аккумулятором быстрее работают стеклоподъемники.

Как видите, качественный аккумулятор с доустановленным трехуровневым регулятором способен избавить вас от большого количества проблем.

Установка дополнительного генератора

Если вышеперечисленного недостаточно для полного обеспечения нормальной работы всех систем, потребляющих электроэнергию, то выход один – установка дополнительного генератора. Это особенно актуально для тех, кто часто выезжает на природу или отправляется в дальние поездки, в которых постоянно нужны электрические приборы.

Нужно только определить место установки и способ подключения

В этом вопросе важно помнить и типе установленногоприводного шкива и то, какой ремень генератора ВАЗ 2110 установлен на нём

На приводных шкивах используются либо подклиновые, либо поликлиновые ремни. Последние используются гораздо чаще, т.к. они наиболее долговечны, эффективны в работе и обеспечивают хорошее зацепление при наименьшем натяжении ремня, что благоприятно влияет на состояние подшипников и некоторых других вспомогательных элементов.

Неисправности генератора ВАЗ 2110 могут быть вызваны некорректной установкой дополнительного генератора. В этом случае потребуется неизбежный ремонт в автосервисе, поэтому операцию по установке дополнительного агрегата стоит проводить только в крайних случаях.

Замена регулятора генератора на ВАЗ 2110

После обнаружения всех вышеперечисленных неисправностей, необходимо произвести замену реле. Для этого необходимо точно знать, какое именно реле установлено на вашем автомобиле. Дело в том, что в зависимости от модели автомобиля, применяются и разные генераторы. Модификации ВАЗ 2110 тоже имеют разные генерирующие устройства.

Условно регуляторы можно разделить на два вида: для инжекторных автомобилей и карбюраторных. Конструктивных отличий у них мало, а вот параметры, на основе которых они работают, могут различаться.

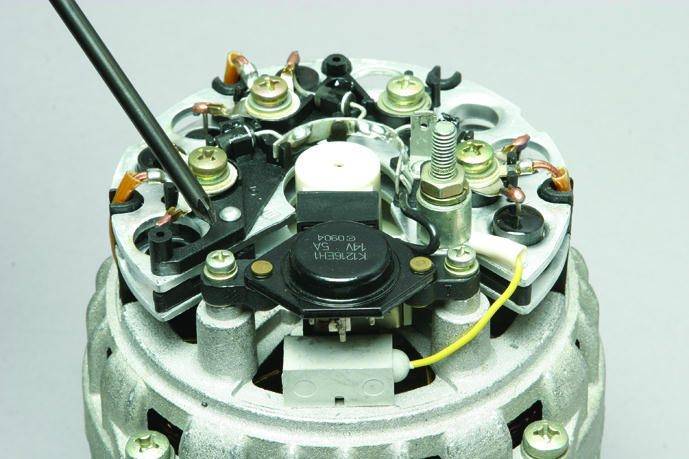

После определения типа реле, выполняется приобретение точно такого же нового регулятора. Затем, отключить минусовую клемму аккумулятора и демонтируйте штекер из разъема реле. Открутите два шурупа крепления реле и открутите гайку проводов массы. Демонтируйте старые щетки, а на их место установите новые. Монтаж производится в обратном порядке.

На этом замена регулятора напряжения ВАЗ 2110 завершена.

Выполнить ремонт генератора на автомобиле ВАЗ 2110 своими руками вполне реально. Можно как частично отремонтировать элемент, так и полностью заменить. Здесь все зависит от конкретной ситуации и степени износа устройства.

Согласно руководству по эксплуатации, плановую проверку состояния генератора следует осуществлять каждые 50 тысяч километров пробега. Но это при условии, что устройство работает исправно.

Схема устройства

Как узнать, что сломано именно реле, а не сам генератор

Многие считают, что если аккумулятор не держит заряд, то проблема в генераторе. Однако иногда причиной этого может неисправный реле-регулятор. Чтобы проверить, что именно не работает, нужно выполнить следующие действия:

• ​ Открыть капот автомобиля.
• ​ Завести двигатель. Поставить 2 или 3 скорость на коробке передач.
• ​ Снять клемму аккумулятора.

Примечание: это нужно для того, чтобы в системе не случилось замыкания.

​ Если после этого машина по-прежнему работает, значит неисправно реле. А вот если автомобиль заглох, значит причина все-таки в генераторе.

Преимущества трехуровневого реле

Регулятор напряжения монтируется на борт машины, в то время как щетки генератора и панель – прямо в генератор. Благодаря этим трем уровням, аккумулятор долго будет находиться в заряженном состоянии, а срок его эксплуатации значительно увеличится. Этими уровнями являются:

​ Уровень «минимум». Он необходим для того, чтобы автомобиль работал даже в самых жарких условиях. То есть, он не будет глохнуть даже в тех местностях, где температура воздуха превышает +20 градусов. Кроме того автомобиль сможет выдержать даже самые высокие склоны.

Примечание: данный уровень необходим в летний период.

• ​ Уровень «норма». Позволяет машине работать при нормальных условиях.
• ​ Уровень «максимум». Необходим для использования машины даже при отрицательных температурах. При этом, автомобиль сможет завестись даже при разряженном аккумуляторе.

Описание процедуры проверки работоспособности регулятора напряжения

В том случае, если все-таки установлена неисправность в указанном реле, то в руководстве по техническому обслуживанию автомобиля совершенно четко описана процедура выявления поломки. Сразу стоит заметить, что главное преимущество модели 2109 — это инжектор для подачи топлива. Это значительно улучшает характеристики машины. А инжектор напрямую связан с компьютером, который осуществляет беспрестанный контроль за качеством работы и состоянием самого инжектора. В том случае, если выходит из строя эта составляющая, то выходит из строя и инжектор.

Рассматриваемая поломка сопровождается такими неполадками, как:

• увеличение расхода топлива при одновременном снижении силы тяги автомобиля;
• тусклый свет лампочек габаритных огней, поворотников и панели приборов в салоне.

Если появились эти поломки, то необходимо заменить реле регулятор тока генератора. Опишем правильную процедуру проверки регулятора напряжения генератора ВАЗ 2109. Если у вас модель автомобиля с установленной описываемой деталью, то:

• нужно взять вольтметр;
• завести двигатель автомобиля и установить число оборотов на 1500-2000 в минуту;
• включить ближний свет фар;
• провести замер напряжения на клеммах АКБ.

При этом нормальным считается результат проведенного замера в диапазоне 13,5-14,2 Вольт. При отклонении показателя в ту или иную сторону можно с уверенностью говорить о неисправности регулятора напряжения ВАЗ 2109. Регулятор напряжения генератора не ремонтируется, и его нужно просто заменить.

Но есть и еще один важный момент, который нужно напомнить. Нужно убедиться, что неисправность электрической системы кроется именно в том, что вышло из строя реле регулятор, но никак не контрольная лампа приборной панели. Это связно с тем, что электропитание на обмотку возбуждения генератора подается именно с нее и, в случае если лампа сгорает, питание на обмотку уже не подается, и генератор не будет работать.

Такая же диагностика возможна и для машины ВАЗ 2108.

Диагностика работоспособности регулятора напряжения на снятом генераторе

Современная промышленность выпускает регуляторы напряжения в одном корпусе с щетками. Это делает конструкцию более компактной и одновременно более надежной.

Дополнительным плюсом служит то, что при диагностике неполадок одновременно можно обнаружить неисправность и в щетках.

Для проведения процедуры диагностики необходимо на выводы массы подключить питание от внешнего источника питания. Этим источником могут служить даже пара полуторавольтовых батареек. Дополнительно в цепи подключается маломощная лампа, мощностью не более 3 Ватт. Все звенья цепи соединяются проводами.

Если лампа не горит, либо горит при подаче любого питания, то это свидетельствует о неисправности реле генератора ВАЗ 2109. В случае если лампа совсем не горит, то имеется обрыв в проводах щеток генератора. И в том и в другом случае требуется замена поврежденного узла цепи.

Отметим, что подобная процедура диагностики неисправности реле напряжения ВАЗ 2109 используется и на некоторых других моделях ВАЗ. К примеру, сходная процедура и для ВАЗ 2108.

Вместо заключения

Мы не стали описывать процедуру замены генератора или реле регулятора потому, что в первом случае есть отдельная информация с полным пошаговым описанием всех действий, а во втором — процедура очень проста и не вызывает сложностей даже у начинающих автомобилистов.

Остается лишь пожелать меньше поломок автомобиля и удачной, безаварийной езды по трассам!

Неисправности и принцип работы щеток генератора

В системе электрического оборудования вашего стального жеребца предусмотрена индикация дефектов в случае, когда не работает генератор ВАЗ 2107, на панели приборов зажигается сигнальная лампа красноватого цвета с символикой аккума.

Достаточно нередко предпосылкой является износ, или зависание щеток. Тем, кто знаком с механизмом работы генератора понятно, что через щетки на якорь поступает напряжение возбуждения, которое не только лишь запускает электронную машину (генератор) в работу, да и регулирует ее выходную мощность.

Конкретно само регулирование происходит за счет специального устройства, реле-регулятора которое может быть реализовано конкретно на щеткодержателе или устанавливаться раздельно (на более ранешних моделях).

Обычно, схожая неисправность проявляется равномерно, сопровождаясь сначала маленькими перебоями в работе генератора, приводя равномерно к его полному отказу, но вероятны и другие варианты, к примеру неожиданный отказ.

схема проверки мультиметром и пошаговое описание

Внутри каждого автомобиля находится миниатюрная электростанция — генератор, который отвечает за выработку электропитания. Если в нём что-нибудь сломается, аккумулятор начнёт работать неправильно. Результат — внезапно заглохший двигатель. Почему-то это всегда случается в самый неподходящий момент. Чтобы не остаться без машины где-нибудь в глуши, периодически проверяйте регулятор напряжения генератора.

Что это, где находится, как работает

Эта часть авто отвечает за поддержание напряжения бортовой сети в определённых пределах. Регулятор контролирует окружающую температуру, частоту вращения ротора, уровень электрической нагрузки и другие параметры. Он также защищает чувствительные элементы генератора от перегрузок, отвечает за активацию обмотки возбуждения и других систем.

Изделие находится непосредственно в генераторе. Вне зависимости от модели машины принцип работы регулятора одинаков — при росте или снижении напряжения компонент уменьшает или увеличивает ток возбуждения для возвращения показателей на нужный уровень.

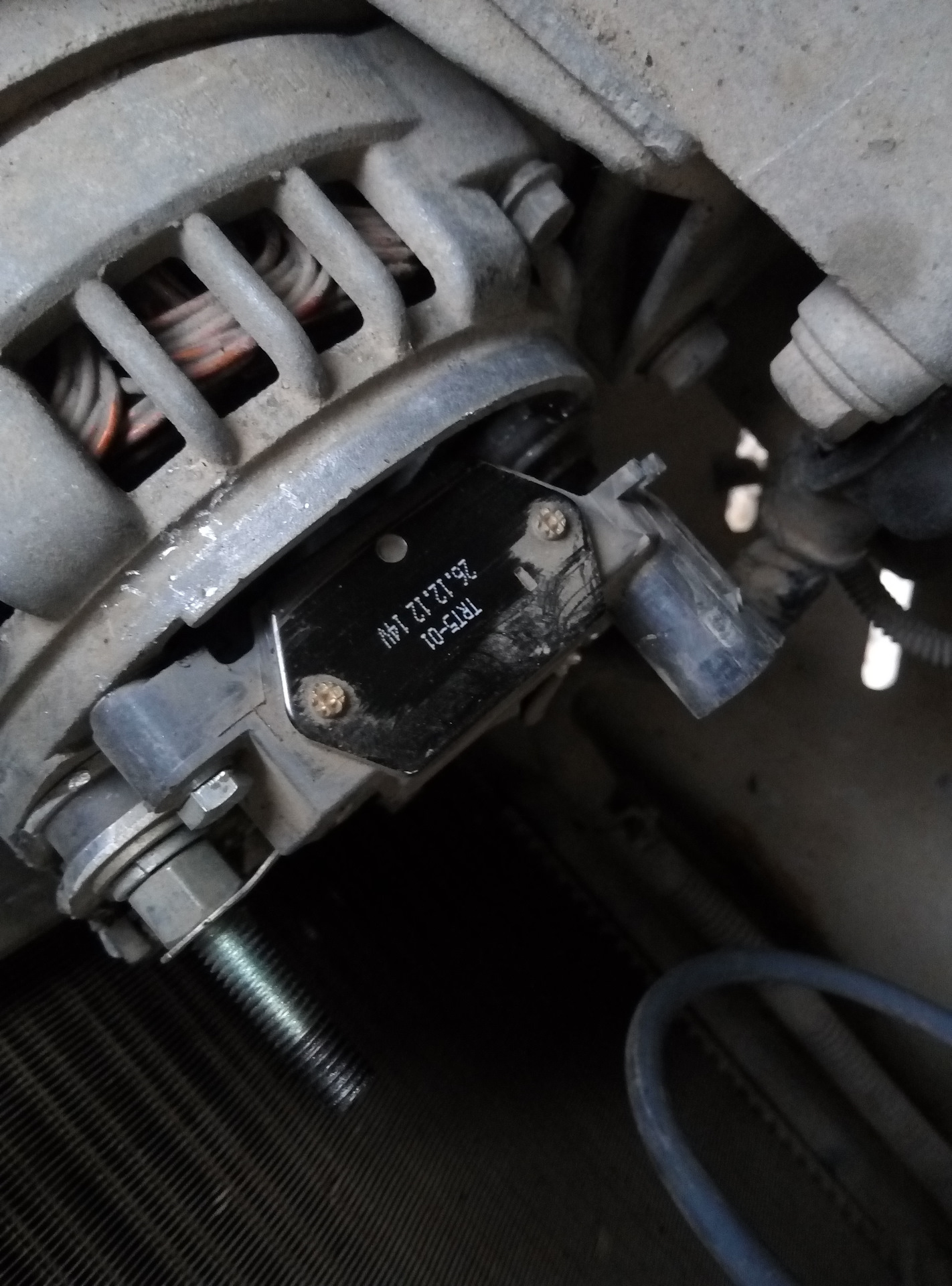

Так выглядит регулятор напряжения

Самые распространённые причины поломки

1. Замыкание диодного моста или щёток генератора. Результат — отключение генератора или переход на неконтролируемое напряжение.
2. Сдвиг напряжения стабилизации. В этом случае стабильность напряжения сохраняется, но оно постоянно либо пониженное, либо завышенное.
3. Окисление или обгорание контактов.
4. Изменение размеров зазора между контактами.
5. Ослабление натяжения пружин.
6. Проблемы с обмотками — обрывы или замыкания.

Поломки можно определить на ранней стадии — для этого обратите внимание на соотношение расхода топлива с эффективностью работы авто. Если машина потребляет гораздо больше горючего, чем нужно, но работает хуже, вероятнее всего, проблема именно в регуляторе

Верная примета — сила свечения фар в тёмное время суток. Если при ночной езде вы замечаете, что интенсивность свечения габаритных огней и приборов сильно снизилась, пора проверять регулятор.

проверка и ремонт регулятора напряжения ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112

Работа регулятора напряжения заключается в непрерывном и автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора.Проверка регулятора напряжения на автомобилях семейства ваз 2110 Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15-30 В класса точности не хуже 1,0. После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой «В+» и «массой» генератора. Напряжение должно находится в пределах 13,2-14,7 В. В том случае, если наблюдается систематический недозаряд или перезаряд аккумулятора и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить.Проверка снятого регулятора ваз 2110, ваз 2111, ваз 2112. Регулятор в сборе с щеткодержателем, снятый с генератора, проверяется по схеме, приведенной на рис. 7-12. Между щетками включите лампу 1-3 Вт, 12 В. К выводам «D+» и «масса» регулятора присоедините источник питания сначала напряжением 12 В, а затем напряжением 15-16 В. Если регулятор напряжения исправен, то в первом случае лампа должна гореть, а во втором — гаснуть. Если лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то или в регуляторе напряжения имеется обрыв, или нет контакта между щетками и выводами регулятора напряжения. Последнее можно проверить, присоединяя провода от лампы не к щеткам, а непосредственно к выводам «D+» и «DF» регулятора напряжения.Проверка конденсатора Конденсатор служит для защиты электронного оборудования автомобилей ваз 2110, ваз 2111, ваз 2112 от импульсов напряжения в системе зажигания, а также для снижения помех радиоприему. Повреждение конденсатора или ослабление его крепления на генераторе (ухудшение контакта с массой) обнаруживается по увеличению помех радиоприему при работающем двигателе. Ориентировочно исправность конденсатора можно проверить мегомметром или тестером (на шкале 1—10 МОм). Если в конденсаторе нет обрыва, то в момент присоединения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно. Емкость конденсатора, замеренная специальным прибором, должна быть 2,2 мкФ±20%. рис. 7-12. Схема для проверки регулятора напряжения: 1 — контрольная лампа; 2 — вывод (масса) регулятора напряжения; 3 — вывод «DF» регулятора напряжения; 4 — регулятор напряжения; 5 — вывод «D+» регулятора напряжения; А — к источнику питания

При использовании материалов сайта активная ссылка на car-exotic.com обязательна!

Регулятор напряжения генератора (РН) ремонту не подлежит, он только меняется на новый. Однако перед его заменой следует убедиться, что именно он вышел из строя. Изучаем вопрос «как проверить регулятор напряжения ВАЗ 2110 «.

Проверка регулятора напряжения на автомобиле

Чтобы проверить РН потребуется вольтметр постоянного тока со шкалой до 15. 30 вольт.Проверяем так: на работающем на средних оборотах двигателе и включенных фарах замеряем напряжение на клеммах аккумулятора. Оно должно находится в пределах 13,5. 14,2 В.

Если регулируемое напряжение не укладывается в указанные пределы, а также наблюдается систематический недозаряд или перезаряд АКБ, тогда возможно, что регулятор напряжения неисправен, и его необходимо заменить.

Проверка регулятора напряжения после его демонтажа

Снятый регулятор напряжения генератора, проверяется по схемам: (первая схема для РН старого образца):Реле-регулятор лучше проверять в сборе со щеткодержателем, так как при этом можно сразу обнаружить обрывы выводов щеток и плохой контакт между выводами регулятора напряжения и щеткодержателя.Нужно включить лампу 1. 3 Вт, 12В между щеток. К выводам «Б», «В» и к массе регулятора присоедините источник питания сначала напряжением 12. 14В, а затем напряжением 16. 22В. (источником питания 12В может выступать аккумулятор, а в качестве источника питания 16. 18В — тот же аккумулятор, но с присоединенными к нему последовательно 2..4 самыми дешёвыми пальчиковыми батарейками.)

Если регулятор напряжения исправен, то

1. в первом случае лампа должна гореть,
2. во втором — гаснуть.

Если лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то в регуляторе имеется обрыв или нет контакта между щётками и выводами регулятора напряжения.

Пример практической проверки регулятора напряжения 54.3702 с помощью лампы мощностью 21Вт:Кстати, на «десятку» можно установить и трехуровневый регулятор напряжения .

Какие признаки укажут, что щетки генератора вышли из строя

Понять, что щетки генератора пришли в непригодность на Приоре с ГУР или кондиционером, помогут следующие внешние признаки:

• длина осматриваемого элемента;
• если при осмотре будет обнаружено, что длина щеток менее 5 мм, их обязательно нужно заменить;
• также замена потребуется в том случае, если внешний вид щеток укажет на неравномерную изношенность, то есть один элемент окажется сильно стертым, а второй будет новеньким. Неравномерная изношенность данных элементов обязательно негативно отобразится на работе генератора, поэтому специалисты рекомендуют их непременно заменить.

После того как качественные щетки приобретены (желательно отдавать свой выбор известным производителям), можно приступать к сборке всего элемента и установке генератора на прежнее место. Но как уже было сказано ранее, такой процесс удастся осуществить и без его снятия, что, разумеется, должен решить каждый автовладелец самостоятельно. Эти операции, как многие понимают, совершаются в обратном порядке, а после заключительного этапа обязательно проверяется, эффективно ли работает весь генератор.

Если замена изношенных щеток будет произведена правильно, и проблема с зарядкой аккумуляторной батареи заключалась именно в изношенности этих комплектующих, то автовладелец решит этот вопрос, причем без помощи сотрудников СТО, чем и сэкономит немало собственных денежных сбережений. Сам процесс замены довольно прост, но если все же в ходе работы возникнут трудности, можно в любое время просмотреть обучающее видео на интернет-ресурсе, которое предоставляют профессионалы своего дела, выбрав для просмотра самое подходящее время.

Как отремонтировать регулятор напряжения? На современных автомобилях — никак. Он просто неремонтопригоден и вышедшую из строя деталь просто заменяют на новую. Теоретически, даже электронный бесконтактный регулятор напряжения можно и починить — но мало кто этим занимается — нет смысла.

Итак, как происходит замена регулятора напряжения на Приоре? Сначала следует выключить зажигание и отсоединить минусовую клемму от аккумулятора из соображений сохранности электрооборудования и вашей безопасности.

Внимательно следите, чтобы не перепутать провода, идущие на регулятор напряжения генератора Приоры — в противном случае можно угробить как реле-регулятор, так и сам генератор.

На автомобиле Лада Приора регулятор напряжения установлен отдельно от генератора. Чтобы снять реле-регулятор, нужно отвернуть гайки, которыми прибор крепится к кузову. До этого нужно пометить изолентой, скотчем или маркером взаимное расположение проводок, ведущих к контактам регулятора, и сами контакты.

Теперь можно устанавливать новый регулятор напряжения на Приору взамен старого. Обязательно нужно проверить контакты там, где реле-регулятор соединяется с генератором, а также натяжение ремня генератора. Всё, подключаем аккумулятор, затягиваем клеммы и проверяем работу. И, конечно, смотрим, чтобы на автомобиле Лада Приора напряжение бортовой сети не скакало, а было ровным.

Если же реле-регулятор установлен в одном корпусе с генератором, то алгоритм несколько иной. После снятия минусовой клеммы с аккумулятора, отсоединяем провода, идущие к генератору (его самого снимать не нужно).

Размыкаем штекеры, или отвинчиваем крепления реле-регулятора, в зависимости от конструкции агрегата. Снимаем пластмассовый кожух генератора, находим реле-регулятор. Отворачиваем гайки крепления, отсоединяем винт крепления к шине. Извлекаем. Осталось установить новый реле-регулятор — эту процедуру выполняем в порядке, обратном снятию.

Чтобы проверить работу нового прибора, в данном случае, нужно полностью зарядить аккумулятор, подключить его как положено, запустить двигатель на оборотах около 2500-3000 в минуту. Универсальным тестером или специальным вольтметром необходимо измерить напряжение на клеммах аккумулятора.

Принцип работы устройства

Трехуровневые регуляторы способны выполнить практические любые условия, которые необходимы АКБ для качественной зарядки, причем общее напряжение сети не падает, а только стабилизируется. Сложного в его устройстве нет ничего, поскольку это тот же регулятор, только три штуки, с особым электронным механизмом управления, который может учитывать очень важные вещи:

1. Состояние аккумулятора.
2.  Уровень его заряда.
3.  Нагрузку на аккумулятор.
4.  Температуру окружающей среды.
5.  Количество оборотов двигателя.

Исходя из этих данных, устройство может самостоятельно устанавливать оптимальное зарядное напряжение для АКБ, не обделяя других потребителей, что очень важно зимой и в темноте

Возможные неисправности и способы их устранения

Итак, почему генераторное устройство греется и гудит, как защитить узел от воздействия воды?

Предлагаем ознакомиться с основными причинами неисправностей агрегата:

1. Износ щеток. Такая проблема актуальна для многих генераторов, не только «десяточных». При износе щетки надо будет менять.
2. Повреждение шкива или его выход из строя также потребует ремонта. В том случае, если шкив начинает работать некорректно, то узел не сможет выдавать необходимое количество напряжения. Поломка данного элемента, как правило, связана с износом зубчиков. Помимо этого, на самом устройстве могут образовываться различные повреждения, связанные с износом.
3. Токосъемные кольца и коллектор — две составляющие, которые также часто изнашиваются. При выходе из строя этих компонентов агрегат не сможет выполнять возложенные на него функции. В том случае, если щетки изнашивается, узел будет вынужден функционировать с высокими затратами мощности, что приводит к его перегреванию.
4. Регулятор напряжения. Как сказано выше, при выходе из строя этого элемента увеличится напряжение в бортовой сети автомобиля, а это ничем хорошим не обернется.
5. Замыкание обмотки статорного механизма. При такой неисправности придется либо перематывать обмотки, что очень трудозатратно, либо полностью менять статор. Второй вариант более целесообразный.
6. Гул и появление сторонних звуков при работе генераторного узла может быть обусловлен износом подшипниковых устройств. Узел не сможет правильно работать, также он со временем начнет греться.
7. Выход из строя выпрямительного блока.
8. Износ приводного ремня. Этот элемент относится к категории расходных материалов, поэтому рано или поздно он в любом случае будет изнашиваться. При износе ремень подлежит замене.
9. Обрыв или повреждение проводки питания.

Конструктивные особенности

Снятие и установка топливной рампы и регулятора топлива Ваз 2110, Ваз 2111, Ваз 2112, Лада ДесяткаСнятие и установка топливной рампы и регулятора Ваз топлива 2110, Ваз 2111, Ваз Лада, 2112 Десятка

Итак, прежде чем разбираться с неисправностями имеет принцип работы устройства. За основу берем ВАЗ 2110, 21099 и 2109. Прежде всего, следует понимать, что работает этот прибор фактически только за счет электромагнитной индукции. Впрочем, углубляться в основы элементарной физики мы не будем, а лучше всего разберемся, из чего состоит прибор, который генерирует переменный ток для электроники автомобилей ВАЗ 2109, 21099 и 2110. В случае с этими машинами используется классический тип генератора, который имеет следующую конструкцию:

• Роторная часть устройства.
• Статор.
• Корпус прибора.
• Регулятор напряжения.
• Узел щеток генератора.
• Выпрямительный блок.

Вообще, если говорить о генераторе в целом – это прибор имеет исключительную надежность и ломается очень редко, основной причиной неисправности прибора, генерирующего, ток для автомобилей Ваз 2109, 210999 и 2110, могут стать следующие факторы:

• Детали для генератора либо контрафактные, либо выполнены с браком.
• Превышение эксплуатационных норм (встречается очень редко по причине того, что те самые нормы очень велики, и достигнуть их непросто).
• Коррозия в результате попадания в механизм посторонних жидкостей, к примеру, соленая вода, дорожные реагенты или грязь.

Помимо этих самых основных неисправностей, которые связаны с механическими или электрическими поломками в электросистеме ВАЗ 21099, 2109, 2110. Случай может быть как типовым, так и совершенно оригинальным. Однако прежде чем браться за ремонт или диагностику имеет смысл изучить квалифицирующие признаки неисправности генератора.

Генератор ВАЗ 2110

ВАЗ 2110 реле регулятор — фото, описание на VAZ-2110.net

Многие водители жалуются, что в условиях обязательного включения ближнего с.

Запчасти ВАЗ передний привод.

варианты доработки реле-регулятора напряжения.

Реле-регулятор ВАЗ 2110, Газель, Энергомаш (67.3702-03) трёхуровневый купит.

Реле регулятор напряжения ВАЗ-2110,ГАЗ-3110 СБ АВТОЭЛЕКТРОНИКА.

Трёхуровневый реле регулятор напряжения.

Регулятор напряжения ВАЗ-2110 (ген.94.3701 и модиф.)

Доработка реле регулятора напряжения ваз 2110.

57.3702 Реле регулятор напряжения ВАЗ-2110,ГАЗ-3110 инжектор с генератором .

Покупайте Реле-регулятор ВАЗ 2108-2110, Энергомаш (67.3702-02) трёхуровневы.

Реле регулятор ВАЗ 2110-12,14,13,Газель (в сб.со ЩУ) .

Реле регулятор на генераторе.

Реле регулятор напряжения ВАЗ.

Реле регулятор напряжения ВАЗ-2110,ГАЗ-3110 ВТН.

Какое реле напряжения поставить на ваз 2110 зимой.

Реле-регулятор цифровой генераторов 2110-409.

Реле регулятор напряжения ВАЗ-2110,ГАЗ-3110 СБ АВТОЭЛЕКТРОНИКА.

Регулятор напряжения ваз 2110.

Реле регулятор напряжения ВАЗ-2110,ГАЗ-3110 СБ АВТОЭЛЕКТРОНИКА 361.3702.

Реле регулятор напряжения ВАЗ-2110,23 (ген. 9402.3701-04)СБ ЭНЕРГОМАШ.

Реле регулятор напряжения ВАЗ-2110,ГАЗ-3110 инж.с ген. 94.3701 АЭНК-К, РФ.

него старый регулятор, разорвать цепь, соединяющую дополнительные диоды и в.

Регулятор напряжения ВАЗ 2110 с повышенным напряжением (ВТН) — АвтоВаз в Ха.

Реле-регулятор напряжения ВАЗ 2110.

Реле регулятор напряжения ВАЗ-2110 ВТН (9402.3702-01) .

Реле регулятор напряжения ВАЗ-2110, 2123 ВТН (9444.3702) .

Регулятор напряжения ВАЗ-1118 цифровой (ген.LG0118) (СтартВольт) .

Причин для замены реле может быть несколько.

Интегральный регулятор напряжения ВАЗ 2110 1.6.

Трехуровневый регулятор напряжения ваз 2110 инструкция.

Ваз 2110 низкое напряжение генератора.

Re Как пробить VIN 1 — 54кВт 73 PS laris IV как проверить реле зарядки на а.

Воздушные компрессоры, дизельные генераторы, бензиновые генераторы.

Реле регулятор напряжения ВАЗ-2110,ГАЗ-3110 инж.с ген. 94.3701 АЭНК-К, РФ.

Регулятор напряжения 1702.3702-01 — Ай Пи Трейд, ЧП (IPTrade ) Винница (Укр.

Проверка регулятора напряжения генератора.

Реле-регулятор ВАЗ 2110.

Реле регулятор ВАЗ 2110 АСТРО (г.Пенза) .

Реле-регулятор ВАЗ 2110-12.

Интегралка (реле зарядки) 2123.

Теперь посмотрим на схему подключения. второй. реле-регулятор 3, реле (норм.

Датчик температуры охлаждающей жидкости ваз 2115 где находится.

3-х уровневый регулятор напряжения, Кто ставил ?

16.9.4. Замена регулятора напряжения.

Трехуровневый регулятор напряжения 67.3702-01.

В схему электрооборудования автомобиля входит такое устройство, как регулятор напряжения генератора ВАЗ 2110. В его задачу входит ограничение выходного напряжения генератора и доведение его до оптимальных значений в соответствии с параметрами бортового оборудования. В этой статье мы расскажем, как работает это устройство, какие для него характерны неисправности, как проверить и заменить. Также мы дадим вам подробные рекомендации, которые позволят вам продолжить движение при неисправном регуляторе.

Как он работает

Для начала разберемся, как функционирует это устройство. Схема работы у него следующая:

• Вставляется ключ в замок зажигания;
• Ток идет на провода возбуждения;
• Создаваемое якорем магнитное поле проходит через обмотки статора, на его выводах появляется напряжение;
• Когда частота вращения якоря становится достаточно большой, начинается режим самовозбуждения;
• Предусмотренный конструкцией авто выпрямительный блок превращает переменный ток в постоянный;
• Начинает работать регулятор напряжения при изменении частоты вращения коленвала, осуществляется регулировка времени, на которое активируется провод возбуждения.

Представленное видео позволит вам наглядно познакомиться с принципом действия генератора.

Функции

Новичков очень интересует самый главный вопрос, без которого самостоятельно пытаться что-то починить не имеет смысла — для чего служит генератор.

Первым делом, задача генератора заключается в обеспечении энергией всего электрозависимого оборудования.

Когда двигатель включается в работу за счет помощи аккумулятора, все бразды правления переходят к генератору. Он отныне отвечает за работу аудиосистемы, кондиционера, стеклоподъемников и пр.

Вторая, но не менее важная задача аккумулятора, заключается в подзарядке АКБ. Происходит это тогда, когда двигатель работает. Если бы не генератор, батарея не смогла бы длительное время обеспечивать питание всех потребителей, пришлось бы регулярно ее заряжать в гараже.

Схема

Обслуживание и проверка генератора ВАЗ

Генератор ВАЗ — достаточно надежное устройство, которое выдерживает вибрации двигателя, высокую температуру под капотом, воздействие внешней среды (грязь, влажность и т.д.). Несмотря на это, бывает так, что в самый неподходящий момент на панели приборов загорается лампа генератора, и аккумулятор начинает стремительно разряжаться. А Вы знаете, как обслуживать, а при необходимости проверить генератор в полевых условиях ?

Ходовая часть передняя и задняя подвеска ВАЗ 2110 2111 2112 Снятие рычага и растяжки передней подвески ВАЗ 2110 2111 2112 Обслуживание генератораОбслуживание генератора заключается:

в очистке наружных поверхностей. в проверке креплений генератора к двигателю. в проверке надежности соединений проводов с генератором и регулятором напряжения в проверке натяжения приводного ремня генератора (если натяжение слабое — генератор будет работать неустойчиво, если сильное — происходит быстрый износ ремня и подшипников). Проверку следует проводить через каждые 10 тыс.км. пробега. в проверке состояния ремня генератора (на нём не должно быть трещин и расслоений). в проверке состояния подшипников генератора (снять ремень и вращать ротор генератора рукой, если наблюдаются заедания, люфт, шумы или щелчки — следует заменить подшипники).

Как Вы могли заметить, самостоятельное обслуживание генератора сведено к минимуму, и не требует каких-либо специальных знаний и навыков. Этими работами можно и ограничиться до тех пор, пока не появятся какие-либо неисправности.

Проверка и натяжение ремня генератора ВАЗ 2110Если говорить про ВАЗ десятого семейства, тогда ремень генератора по норме должен прогибаться на 10–15 мм при усилии 100 Н (10 кгс).

Рекомендуется проверять натяжение специальным индикатором, но при его отсутствии можно проверить натяжение ремня бытовым безменом. Если ремень следует подтянуть или ослабить, тогда ослабьте гайку показанную на рисунке, и перемещайте генератор от/к двигателя, и снова затяните гайку.

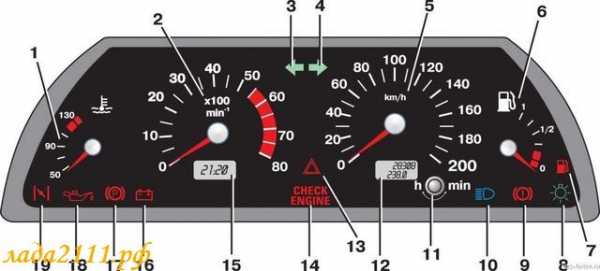

Проверка генератора по контрольной лампеРекомендуется проверять работоспособность генератора при запуске двигателя по контрольной лампе приборной панели (под №16). После включения зажигания до запуска двигателя лампа горит, что позволяет проверить ее работоспособность. После запуска — контрольная лампа гаснет, что говорит о нормальной работе генератора.

Если при работающем двигателе лампа ярко горит или светится в полнакала, это указывает на слабое натяжение (обрыв) ремня привода генератора или на неисправность в цепи заряда, а возможно самого генератора.

У нормально работающей генераторной установки, при средних оборотах, напряжение должно быть в пределах 13,5…14,2В. Величину этого напряжения измеряют вольтметром на клеммах аккумулятора.Embed this video on your site

Диагностика генератораГорящая контрольная лампа зарядки АКБ не всегда говорит о неисправности внутри генератора. Чаще всего неисправность банальна и лежит ‘на поверхности’. Перед тем, как снимать генератор, рекомендуется воспользоваться схемой предварительной диагностики генератора (возможно, потребуется вольтметр со шкалой не менее 15В).

Если предварительная диагностика показала что, цепь обмотки возбуждения исправна, и неисправность находится в генераторе, то после его снятия желательно проверить все цепи, включая реле-регулятор.

Кстати, после установки ‘сильной’ акустики, сабвуфера и других источников потребления, штатный генератор может не справится. В этом случае можно заменить его на более мощный, либо доработать генератор.
