Преимущество точечной сварки
Для начала необходимо разобраться с тем, что такое точечная (контактная) сварка, какие у нее имеются особенности. Сразу бросается в глаза первое отличие ее от обычной – процесс сваривания происходит при помощи высокого тока и сжатия. Причем сжатие производится в том месте, где делает шов контактная сварка. Своими руками из сварочного аппарата изготавливается путем небольшой модернизации. А именно – установкой клещей с медными электродами. О том, как изготовить электроды, какие к ним предъявляются требования, будет рассказано ниже.
Качество точечной сварки зависит от нескольких параметров, но наиболее важными являются сила тока, при которой происходит сварка, а также величина сжатия деталей. К преимуществам использования точечной сварки можно отнести то, что она с точки зрения экологии полностью безопасна. Не требуется высокая квалификация работника, у нее очень большая производительность, а сварной шов получается качественный. Но самое главное – такую сварку можно автоматизировать, установив электроды на конвейере. Наверняка вы видели, как производятся автомобили. Практически все сварные швы точечные.
Методика изготовления
Перед началом изготовления споттера необходимо сделать чертеж, подготовить все детали. Кроме переделанного самостоятельно трансформатора, понадобятся:
- диодные мосты Д32А и Д226Б;
- тиристор ПТЛ50;
- конденсатор на 1000МкФ;
- резистор на 100 Ом;
- предохранитель;
- кнопка включения.
Все узлы и детали должны быть удобно размещены в корпусе и изолированы друг от друга.
Самоделка начинает изготавливаться с обмоток трансформатора. После этого в схему подключаются по очереди остальные детали.
Корпус
Оптимально удобно использовать корпус разобранной микроволновки. Сняв диск и механизм вращения, следует укрепить дно фанерой или листом диэлектрика.
Сзади в месте вывода проводов, в отверстия вставляются болты, затягиваются гайками. К ним крепятся провода плюс и минус. С внутренней стороны крепление неподвижное. Снаружи клеммы кабелей должны свободно сниматься и фиксироваться гайками.
Под регуляторы силы тока и напряжения споттера используются имеющиеся в корпусе микроволновки отверстия.
В верхней части корпуса сверлятся отверстия, устанавливается ручка для удобного перемещения аппарата. Если споттер получился очень тяжелый, к нему приделывают колесики или монтируют его на крестовину от компьютерного кресла.
Схема управления споттером.
Держатель, электроды
Слесаря, занимающиеся рихтовкой автомобильных кузовов споттером, рекомендуют делать держатель из старого клеящего пистолета. Кабель заводится сзади. В передней части снимается носик и устанавливается втулка, прочно соединенная с корпусом и длинной трубкой. Кнопка заменяется выключателем.
При отсутствии подходящей поломанной техники, корпус ручки выпиливается из фанеры. Внутренняя поверхность покрывается изоляцией. На ручке делается отверстие под пускатель, чтобы кнопку нажимать, не отнимая руки.
Электрод в виде пластины с острым концом делается из меди. Он небольшой по длине и крепится на стержне гайкой и болтом с шайбами.
Можно сделать электрод из медной трубки. С кабелем она соединяется накидной гайкой или паяется. Рабочий конец сплющивается. Точка контакта с металлом корпуса должна быть минимальной.
Иноппуллер
Обратный молоток, с помощью которого вмятина постепенно выравнивается – иноппуллер. Он представляет собой длинный полый стержень, имеющий ручку. На конце его крепится приспособление для удержания электрода. Другой конец иноппуллера прикреплен к пистолету – держаку. Внутри проходит провод, подающий ток.
Следует обеспечить хорошее соединение кабеля с электродом, свести потери тока к минимуму. Ручка должна быть удобной, хорошо изолированной от всех токопроводящих деталей.
Клещи
Для работы с трансформатором вам понадобится механическая часть – клещи. Точечная сварка нуждается в сооружение клещей и электродов. Без них аппарат не сможет функционировать. Для этого нужно затачивать стержни электродов. В ином случае они все ровно деформируются. Клещи делают ваш аппарат функциональней.
Соединяющий провод для электродов и преобразователя не стоит делать длинным, так как он будет причинять неудобство при работе. Нужно производить как можно меньше соединений, так как каждое из них забирает мощность. На конце провода лучше всего закрепить медный наконечник для соединения с электродом.

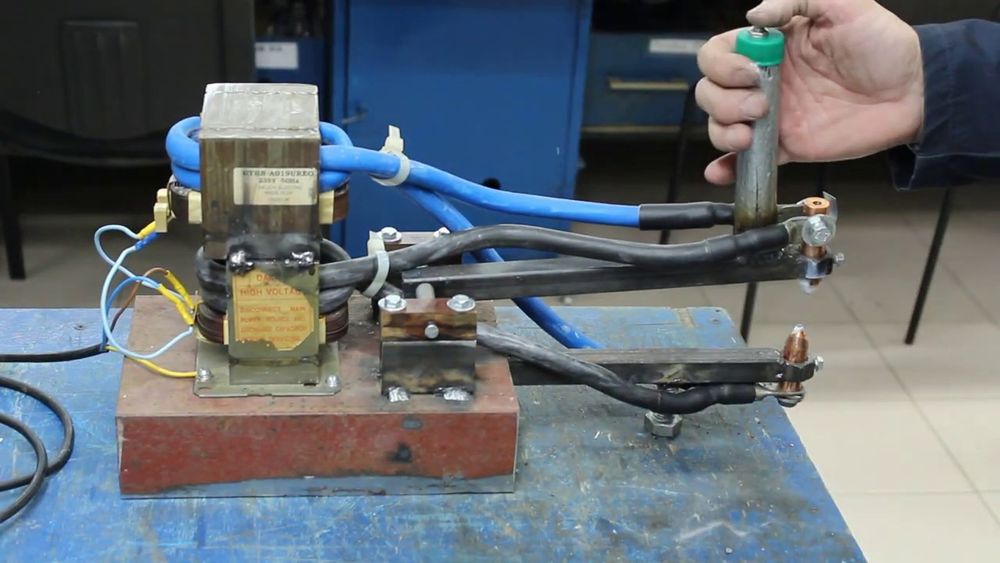

Сборка сварочника
Чаще всего самодельные аппараты делают стационарными. Электроды устанавливают в наконечники, которые крепятся на концах рычагов, выполняющих роль прижимов. Последние проще всего изготовить из деревянного бруса. К электродам нужно припаять провода с обмотки.

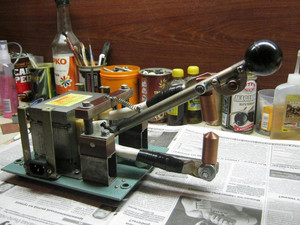

Пайка крайне желательна, поскольку если соединять обжимом, то в месте соединения появится дополнительное сопротивление. Нижний рычаг неподвижен, его следует закрепить к основанию. Верхний рычаг должен быть прочным, так как для сварки толстых деталей требуется большая сила сжатия. Помимо этого, рычаг нужно подпружинить, чтобы электроды были разомкнуты в исходном состоянии.
Первичную обмотку трансформатора нужно заземлить.А также заземляется корпус аппарата, если он изготовлен из токопроводящего материала. Собирая своими руками сварочник из микроволновки, нужно помнить, что напряжение трансформатора составляет 230 В, оно считается потенциально опасным для жизни, поэтому все токопроводящие части аппарата следует закрыть в корпусе.
https://youtube.com/watch?v=tf5-uJ_pn-o
Поскольку аппарат сильно нагревается, крайне желательно придумать охлаждение. Для этих целей может подойти кулер из системного блока компьютера. Кнопку питания можно располагать в любом удобном для работы месте. Помимо этого, можно применять подачу питания с помощью педали.

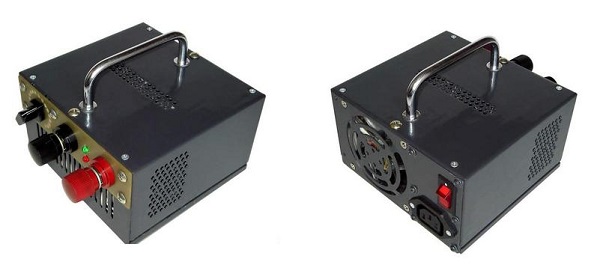

Инвертор из блока питания компьютера
Сварочный аппарат из блока питания компьютера сделать невозможно. Но использовать его корпус и некоторые детали, а также вентилятор вполне реально. Итак, если сделать инвертор своими руками, то его легко можно разместить в корпусе БП от компьютера. Все транзисторы (IRG4PC50U) и диоды (КД2997А) необходимо устанавливать на радиаторы без использования прокладок. Для охлаждения деталей желательно использовать мощный вентилятор
, такой как Thermaltake A2016. Несмотря на свои небольшие размеры (80 х 80 мм), кулер способен развивать 4800 об/мин. Также вентилятор имеет встроенный регулятор оборотов. Последние регулируются с помощью термопары, которую нужно закрепить на радиаторе с установленными диодами.
Совет! В корпусе БП рекомендуется просверлить несколько дополнительных отверстий для лучшей вентиляции и отведения тепла. Защита от перегрева, установленная на радиаторах транзисторов, настроена на срабатывание при температуре 70-72 градуса.
Ниже приведена принципиальная электрическая схема сварочного инвертора (в большом разрешении), по которой можно сделать аппарат, помещающийся в корпусе БП.
На следующих фото показано, из каких комплектующих состоит самодельный инверторный сварочный аппарат, и как он выглядит после сборки.
Выбор электродов
Для правильного выбора электродов контактной сварки полезно посмотреть ГОСТы, в которых оговорены все требуемые параметры. Удобный доступ к месту будущего шва обеспечивают электроды прямой формы. Диаметр медных прутьев не может быть меньше диаметра рабочих проводов.
Соединение лучше сделать спаиванием. Это уменьшит вероятность окисления при работе. В связи с тем, что электроды неизбежно расходуются при сваривании, их нужно своевременно затачивать.
В идеальном состоянии электродные концы должны иметь форму отточенного карандаша. Результат работы на аппарате из микроволновки после наработки некоторого опыта будет неотличим от заводской контактной сварки.
Изготовление электродов точечной сварки
Ознакомьтесь также с этими статьями
Преимущества применения битумно полимерной мастики для гидроизоляции
Нюансы выбора и использования двухсимочных смартфонов
Новинка: сервис подбора сочетаний жидких обоев с потолком
Калькулятор стяжки пола
Для электродов, как говорилось выше, я использовал 2 жала от паяльников, отпилил необходимые куски, просверлил в них отверстия на 7 мм и нарезал резьбу М8.
Затем я сделал для них медные шпильки, еще из двух жал от паяльников меньшего диаметра 9мм – на них я нарезал резьбу М9, затем резьбу М8, чтобы получить шпильки нужного диаметра. Шпильки закручиваются в электроды, на них одеваются клеммы от трансформатора и сверху притягивается шайбой и обычной гайкой, не медной, так я получил хороший контакт с низким сопротивлением между клеммами от транса и электродами.
Электроды для своей точечной сварки я заточил как иголки, а затем изготовил третий электрод, который не затачивал – с таким электродом гораздо удобнее сваривать проволоку, а двумя острыми удобнее сваривать листовую сталь.
Вынимаем трансформатор из микроволновой печи
Если в самодельном аппарате для точечной сварки задействован трансформатор, имеющий мощность 700–800 Вт, то с его помощью вы сможете соединять листы из металла, толщина которых доходит до 1 мм. Такой трансформатор входит в категорию устройств повышающего типа, для обеспечения питания магнетрона он способен вырабатывать напряжение, равное 4 кВ.
Магнетрон, которым оснащена любая микроволновка, требует для своей работы высокого напряжения. В связи с этим подключенный к нему трансформатор отличается меньшим количеством витков на своей первичной обмотке и большим – на вторичной. На последней создается напряжение порядка 2 кВ, увеличивающееся затем в два раза за счет использования специального удвоителя. Проверять работоспособность такого устройства путем измерения напряжения, подключенного к его первичной обмотке, нет никакого смысла.
Извлекаем трансформатор из микроволновой печи
Извлекать из микроволновки трансформатор следует аккуратно. Не следует брать в руки молоток и другие тяжелые предметы. С микроволновки откручивается ее основа, убираются все крепления, и трансформатор аккуратно снимается с места его установки. В извлеченном из СВЧ-печи устройстве вам понадобятся, во-первых, его магнитопровод, во-вторых, первичная обмотка, которая по сравнению со вторичной выполнена из более толстого провода и имеет меньше витков.
Вторичную обмотку из-за ее ненадобности вам придется демонтировать, для чего уже пригодятся молоток и зубило
Очень важно при этом не повредить и не помять первичную обмотку, поэтому действовать надо с максимальной аккуратностью. Если при демонтаже вторичной обмотки вы обнаружите в трансформаторе шунты, используемые для ограничения силы тока, их тоже надо удалить

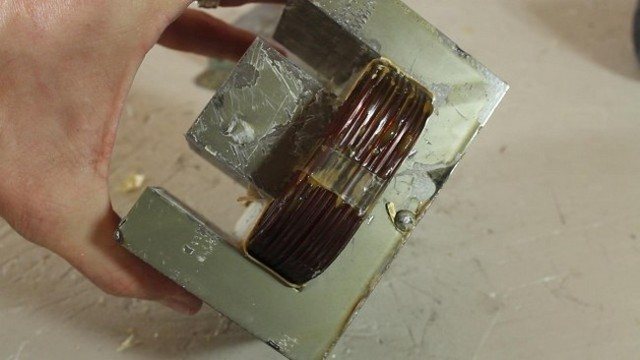

Вторичную обмотку можно срезать стамеской

Если магнитопровод трансформатора является не клееной, а сварной конструкцией, то удалять с него вторичную обмотку лучше при помощи стамески или обычной ножовки по металлу. Если же обмотка очень плотно набита в окно магнитопровода, то ее, разрезав провода, необходимо будет высверлить или выковырять. Делать это надо очень аккуратно, так как магнитопровод может разрушиться из-за таких манипуляций.
После выполнения демонтажных работ следует намотать новую вторичную обмотку. Для этого вам будет необходим провод диаметром не меньше 1 см. Если такого провода у вас в запасе нет, его придется купить. При этом совсем не обязательно приобретать цельный многожильный провод такого сечения, можно использовать и пучок из нескольких отдельных проводников, которые в сумме обеспечат требуемый диаметр. После монтажа новой вторичной обмотки ваш модернизированный трансформатор будет способен вырабатывать ток, сила которого составляет до 1000 А.
Старую обмотку можно спилить ножовкой по металлу
Если вы хотите сделать аппарат для точечной сварки более мощным, то технических возможностей одного трансформатора вам может не хватить. Здесь необходимо использовать два таких устройства (соответственно, разобрав две микроволновки).
Точечная сварка своими руками из … микроволновки!
Для мастера бывает необходимость в точечной сварке. Данная точечная сварка даёт ток до 800 Ампер, чего вполне достаточно для сварки листового металла до 1,5мм.
Итак, нам нужна старая микроволновка и чем она больше по размеру, тем лучше. В больших микроволновках установлен трансформатор большей мощности. Если у Вас нет ненужной микроволновки, то старые микроволновки часто можно купить дёшево на форумах и бесплатных досках объявлений, либо же можно поискать их возле мусорных контейнеров или спросить в телемастерских.
Внимание! Перед разборкой микроволновка должна быть выключена от питающей сети. Далее разбираем микроволновую печь. Внутри микроволновой печи есть несколько компонентов, которые представляют опасность даже в выключенном состоянии и могут нанести серьезный удар током — это конденсаторы (см
фото), способные держать заряд некоторое время. Поэтому разряжаем конденсаторы, замыкая их выводы между собой отверткой. ВВ трансформатор стоит внизу
Внутри микроволновой печи есть несколько компонентов, которые представляют опасность даже в выключенном состоянии и могут нанести серьезный удар током — это конденсаторы (см. фото), способные держать заряд некоторое время. Поэтому разряжаем конденсаторы, замыкая их выводы между собой отверткой. ВВ трансформатор стоит внизу.
Из внутренностей микроволновки нас в первую очередь интересует высоковольтный трансформатор.
Сердечник трансформатора скрепляется с помощью двух тонких сварных швов, как видно на фото.
Как изготовить трансформатор для сварки?
Есть два варианта снятия обмотки:
- Разобрать сердечник трансформатора.
- Срубить обмотку зубилом.
Способ 1.
- Вам понадобятся ножовка или болгарка для того чтобы разрезать этот шов, а также молоток и долото чтобы добраться до обмоток трансформатора.
- Будьте аккуратны, извлекая первичную обмотку из трансформатора, так как она нам еще понадобится.
Постарайтесь не гнуть и не царапать её.
Вторичная обмотка может быть намотана очень плотно и ее сложно извлечь, поэтому если она Вам не нужна, то можно разрезать и вытащить по кускам, так будет намного легче.
Теперь, после всех манипуляций, у Вас на руках должны быть — целая и неповрежденная первичная обмотка трансформатора и его сердечник, разделенный на две части (без клея и бумаги, которые удерживали его обмотки внутри).
Следующим шагом будет намотка вторичной обмотки трансформатора. Для этого нужно взять медный (обязательно!) кабель приблизительно такого же сечения как и прорези в сердечнике трансформатора (около 7 мм) и намотать два витка.
- Затем я скрепил сердечник трансформатора с его основанием, используя обычную 2-х компонентную эпоксидную смолу и аккуратно прижав в тисках, оставил склеиваться.
- После того как эпоксидка высохнет, трансформатор должен выглядеть примерно так.
Способ 2.
Тоже не из лёгких, но при этом трансформаторное железо останется целым, что важно. Для этого нужно снять обмотку, используя зубило, долото, ножовку по металлу и т.д. Удаляем также шунты
Далее наматываем новую обмотку на трансформатор. Она делается из многожильного провода с сечением не менее 100 мм2 (или диаметром более 1 см)
Удаляем также шунты. Далее наматываем новую обмотку на трансформатор. Она делается из многожильного провода с сечением не менее 100 мм2 (или диаметром более 1 см)
Будет достаточно сделать 2-3 витка. Если провод имеет слишком толстую изоляцию, то допускается удалить ее и заменить тканевой изоляционной лентой
Если используется сразу два трансформатора, то вторичная обмотка для них делается общей, но очень важно правильно соединить выводы с их первичных обмоток
Напряжение на выходе трансформатора получилось чуть более 2-х вольт, но сила тока — около 800 Ампер! Это достаточный ток для того чтобы обеспечить прочное соединение при сварке металлов.
Корпус для сварки своими руками
Теперь осталось сделать корпус для аппарата точечной сварки. Можно сделать его из металла. Можно сделать корпус из дерева. Вы можете делать его исходя из того, что у Вас будет под рукой.
- После того как я вырезал все части корпуса, я тщательно закруглил их края с помощью фрезы.
- На верхнем рычаге Вам нужно будет сделать выемку, для того, чтобы рычаг мог легко подниматься вверх не упираясь в корпус.
- На задней панели я вырезал два отверстия, одно под выключатель, второе под провод питания.
- Затем я закрепил на задней панели выключатель и вставил кабель питания в отверстие. Утолщение на кабеле предотвращает его от выпадания.
- Я закрепил трансформатор на деревянной основе с помощью обычных саморезов. На один из них я одел клемму, которую присоединил к заземлению.
- Затем я отшлифовал, загрунтовал и окрасил все детали. Я выбрал два цвета — черный для корпуса, и желтый для движущихся частей (рычагов).
Изготовление электродов
Точечный сварочный процесс происходит при замыкании электродов. В качестве электродов используют:
- жало от профессионального паяльника;
- медные прутки диаметром 10–20 мм.
Перед работой электроды конусообразно затачивают. Можно использовать специальные вольфрамовые стержни.
Во время сварочных работ электроды тупятся и изнашиваются. При постоянном использовании сварочного точечного аппарата их потребуется менять и затачивать. Поэтому крепятся и центрируются электроды с помощью болтов. Для исключения потерь напряжения в местах контактов, все остальные детали выполняют монолитными или соединяют сваркой. Для последующего крепления вторичной обмотки на концы кабеля паяется клемма.
Подвижный верхний рычаг в нерабочем положении должен быть разомкнут, чтобы обеспечить доступ к изделию. Для подпруживания используют резиновую ленту или жесткую пружину. На рычаги крепятся электроды, стараясь добиться точной центровки.
На верхней части устанавливается кнопка подачи импульса, она подключается к первичной обмотке трансформатора, где меньше величина тока. При изготовлении аппарата можно использовать кнопку, установленную на дверце микроволновки. К электродам подсоединяют кабели. Чтобы в дальнейшем исключить обрыв и повреждения, их закрепляют на кронштейне.
Рычаги выбирают длиною в полметра — такие размеры позволяют легко установить детали и не потребуют больших усилий при эксплуатации. Для удобства работы с рычагом, в верхней его части крепится ручка. Можно воспользоваться старой заготовкой от паяльника. Чтобы обеспечить устойчивость, на время сварочного процесса нижний рычаг аппарата зажимается на столе при помощи струбцины.
Коротко о технологиях точечной контактной сварки
Технология контактной точечной сварки представляет собой особый метод соединения металлозаготовок в виде листов проката или приваривания разного рода штучных изделий к металлоконструкциям. К примеру, болтов, шайб, заклепок и т.п.
Наиболее широко контактное сваривание применяется на промышленных предприятиях автомобилестроения, самолетостроения и приборостроения, так как позволяет создавать надежные и долговечные сварные швы без дефектов, риска деформации поверхностей в процессе или после сварки.
Для выполнения бытовых операций с металлическими изделиями подойдет самостоятельно изготовленная точечная сварка из микроволновки. Она позволит без особенных трудностей выполнить соединение в единое целое нескольких отдельных металлических частей забора, труб, деталей авто, мотоцикла и т.п.
Но при этом сварщику не потребуется тратиться на покупку специального сварного оборудования.
Точечная сварка, собранная своими руками в маленькой ремонтной мастерской, непременно должна отвечать определенным требованиям, предъявляемой к такому оборудованию.
Способ контактной сварки.
И, в том числе, нормам безопасности, нарушение которых может спровоцировать ряд негативных последствий для здоровья мастера: от маленьких ожогов на коже рук до серьезных повреждений тела человека. Тогда агрегат будет в полной мере справляться с возложенными на него функциями.
Суть работы самодельного аппарата для сварки аналогична функционированию споттера. Изготовленная модель из микроволновой печи питается от обычной сети в 220В.
Переделанный своими руками трансформатор занижает напряжение до безопасного значения ‒ 12В, а силу тока, наоборот, увеличивает до величины нагрева металла до температуры его плавления.
Ток после преобразования подается на конденсаторы для их зарядки. Когда электричество накопится в достаточном объеме, реле переведет напряжение к рабочим контактам.
Свариваемое изделие помещают между медными электродами, которые замыкаются и провоцируют появление мощного импульса временной длиной от 0,01 до 0,1 с. Точка в зоне контакта плавится под воздействием этого импульса, а после остывания можно заметить образование сварного шва.
Если мастер справился с задачей, не допустив нарушения технологии, то швы будут лишены каких либо дефектов: сколов, трещин, кратеров и т.п.
Далее снова происходит накопление электрического заряда на конденсаторе для следующего сварочного цикла. Такая схема контактной точечной сварки, собранной своими силами из микроволновой печи, передает обобщенную суть работы сварного аппарата при работе с металлическими конструкциями.
Но при наличии желания мастер может ее усовершенствовать, разработав различные вариации модели, исходя из актуальной мощности устройства.
Наличие самодельной точечной сварки предоставляет даже малоопытному сварщику широкий круг дополнительных возможностей:
- создание соединений деталей из листов металлопроката незначительной толщины;
- работа с легкоплавкими металлами;
- придание сварному шву аккуратного вида, надежности и высокой прочности.
Основное достоинство такой сварки мини размера ‒ возможность овладеть сварочным искусством без помощи высококвалифицированного мастера. При наличии базовых знаний о сварке умелец может самостоятельно изучить все тонкости работы с самодельным агрегатом.
Стоит лишь некоторое время потренироваться выполнять сварочные швы своими силами, чтобы добиться с помощью самодельного оборудования высокой производительности труда и низких затрат расходников.
Это важно
Специалисты по работе с кузовами автомобилей разных марок советуют запомнить основные моменты, прежде чем приступать к самостоятельному изготовлению споттера.
- Рукоятку чаще всего делают из стандартного клеящего пистолета.
- Соединительный кабель покрывают специфическим изоляционным слоем, который может при нагревании жил провода деформироваться.
- При изготовлении споттера конструкция его должна быть четко продумана заранее до самых мелочей.
- Точечная сварка во время эксплуатации должна работать исправно, независимо от ее габаритов и потраченных на ее изготовление средств.
Методика, как сделать споттер из подручных деталей и узлов, мало отличается, когда вы делаете его из сломанного сварочного аппарата или старой СВЧ печи — главное, проявить изобретательность и особую внимательность при работе с трансформаторами высокого напряжения.
Клеящий пистолет
Как изготовить сварочный аппарат
Споттер выполняется из двух основных частей — управления и трансформатора. На место старой обмотки наматывается новая.
Из сердечника нужно демонтировать обмотку.
- Для первичной обмотки понадобится 200 витков провода 2,5 мм².
- Для вторичной — 7 витков по 55 мм².
- Не забудьте изолирующий материал. Для этого пригодится технический картон.
- Напряжение на вторичном контуре должно быть не менее 12 В.
- Сборка управления проводится согласно схеме выше.
Для безопасной работы с точечным агрегатом необходимо собрать корпус. Он также защитит электронные части от попадания мусора и повреждений. Как сделать корпус своими руками? Можно использовать кожух от старой микроволновой печи.
- Прежде всего закрепите собранные части споттера на диэлектрической панели.
- Для удобной транспортировки изделия распределяйте детали по листу равномерно.
- Чтобы вам легче было перемещать устройство, прикрепите ручки и колесики.
После окончания работ займитесь креплением элементов, без которых прибор не будет работать. Это:
- Кабельные соединения трансформатора и электродов.
- Пистолет с электродом сварочного аппарата.
- Инопуллер (обратный молоток) для вытягивая вмятин на кузове.
Чтобы правильно рассчитать затраты на материалы, подготовьте заранее чертежи. Они позволят не переплачивать при покупке необходимых составляющих.
Для расчета сечения кабелей берут средние показатели: 1 мм² кабеля приходится на силу тока в 10 А.
Окончили сборку споттера? Соберите самостоятельно для него держатель.
Пистолет и электроды
Пистолет-держатель рекомендуют изготавливать из гетинакса. Этот материал состоит из нескольких слоев. Обладает изолирующими свойствами, благодаря входящей в состав бумаге. Бумажная основа пропитана эпоксидной смолой.
Для держателя подготовьте две одинаковые детали. При сборке поставьте кнопку запуска и электрод. Для электрода подойдет медный или бронзовый прут. После сборки деталей со стороны электрода проделайте отверстие для установки шайбы. Если вместо прута использовалась трубка, тогда расплющьте ее концы.
Подробности изготовления вы узнаете на видео:
Профессионалы отмечают, что, прежде чем приниматься за изготовление споттера, необходимо определиться с его характеристиками. А также продумать все этапы до мелочей.
Правильно смонтированный прибор обеспечивает:
- Хорошую производительность. Поможет вам быстро приваривать детали.
- Удобство. По сравнению с промышленными агрегатами, самоделка отличается компактностью.
- Качественную работу. После такой сварки не остается шлаков и окалин.
При желании можно изготовить самодельный споттер без лишних затрат. Не спешите утилизировать сломанную технику, она вам еще пригодится.
Ответы на 5 часто задаваемых вопросов о работе с мини-контактной сваркой из трансформатора от микроволновки
- Потребуется флюс? – Нет, флюс не нужен.
- Использовать респираторы при работе? – Респираторы не нужны – процесс быстрый и дыма мало.
- Может ли ток ударить человека при сварке? – Если не касаться контактов, то не ударит.
- Можно использовать такую сварку для соединения АКБ? – Нельзя, для АКБ готовится иной вид агрегата. Подключение к батарее иное.
- Заводской агрегат качественнее соединяет детали? – Прочность соединения одинаковая.
Если самостоятельно сделать точечную сварку, то работать она будет не хуже заводских вариантов. Именно поэтому процесс сборки необходимо внимательно изучить, и попробовать сделать устройство.
Как собрать из трансформатора — 6 нюансов
В любых микроволновых печах устанавливают магнетрон. Ему нужно значительное напряжение. Трансформатор имеет меньшее количество витков в первичной обмотке, и гораздо большее во вторичной. Именно на ней напряжение будет составлять 2000 вольт. Если имеется удвоитель, то значение возрастет в несколько раз. Именно это свойство необходимо использовать.
Трансформатор необходимо вынимать очень осторожно. Чтобы ничего не повредилась, не желательно применять различные грубые инструменты. Сначала нужно избавиться от корпуса, а также устранить все крепежные элементы. Трансформатор достает из точки фиксации. Из этого устройства будет использоваться магнитопровод, а также первичная обмотка, имеющая мощный провод и малое количество витков. Вторичная обмотка
Вторичная обмотка
Посмотрите на картинке вторичную обмотку. Использовать ее при сборке сварки не нужно, потому желательно избавиться от неё. Для этой цели используется зубило и молоток
Важно производить все работы очень аккуратно, чтобы нужная обмотка не испортилась. При работе возможно человек найдет шунтирующее устройство, применяемое в различных СВЧ печах. От них также нужно избавиться
От них также нужно избавиться.
Магнитопровод на сварке
Посмотрите на картинке магнитопровод, прикрепленный на сварке. Если в микроволновой печи стоит микропровод, что не приклеен, а приварен, то удалением этой детали придётся заниматься при помощи ножовки по металлу или стамески. Обмотка будет о крепко сидеть в магнитопроводе, потому нужно приложить много усилий. В таком варианте придется использовать более грубые методы, чтобы удалить конструкцию любыми подручными средствами. Но стоит учитывать, что операция проводится очень аккуратно.
После проведение всех вышеописанных операций, приходим к созданию вторичной обмотки — используется цельный провод, с диаметром в 100 мм в квадрате или чуть больше. Это соответствует одному сантиметру. Также используют пучок проводов, обеспечивающих необходимый диаметр.
Обмотка создана — трансформатор сможет создавать силу тока, равную 1кА. Именно это и нужно для точечной сварки.
Если есть необходимость сделать аппарат мощнее, то единственного трансформатора не будет достаточно. Для этой цели необходимо совместить несколько элементов из разных СВЧ печь. Понадобится два или три витка.
Если изоляция очень толстая, ее нужно будет убрать и заменить на более тонкую — желательно тканевую. Если применяется несколько трансформаторов, то вторичная обмотка изготавливается по общей схеме соединения. Но тогда потребуется правильно соединить выходы.
Как избежать 4 ошибки при создании электродов
Посмотрите на картинке электроды, используемые на самодельном устройстве. Собирая сварку, надо сделать и правильные электроды. По диаметру они должны соответствовать проводкам, что крепятся к сварке. Обычно используются прутки из меди. Но если мощность оборудования будет очень большой, тогда желательно использовать жало от профессионального паяльника.
Для соединения аппаратов электродами, используют очень крепкие провода. Если проигнорировать это правило, то потери мощности не получится избежать. Мощность также может уйти в том случае, если будет использоваться большое количество различных соединений.
Для повышения эффективности сборного аппарата используют медные наконечники. Тогда получается избежать потери мощности в контактных местах.
Читать также: Какую проволоку использовать для полуавтомата
Чтобы пайка происходила без проблем, желательно применять луженые наконечники. Поскольку электроды съёмные, то в местах фиксации с наконечником не стоит применять пайку. В этих местах образуется окисление — мощностью упадет. Съёмные электроды обеспечивают простоту очистки. Это очень удобно.
Наконечники будут фиксироваться с электродами на болтах
Важно проследить, чтобы соединение было более надежным. Если не позаботиться об этом, то будет происходить повышенное переходное сопротивление, а потому мощность споттера упадёт
Желательно создать отверстие одинаковых диаметров для двух деталей. Соединенные элементы желательно подбирать из меди. Выбор материала не безоснователен — в нем имеется маленькое электрическое сопротивление.
Электрическая часть
СВЧ печь излучает магнитные волны миллиметровой и сантиметровой длины. Они хорошо прогревают предметы, через которые проходят, но для сварки совершенно не годятся, поскольку электрическую дугу на электроде, получить невозможно. Замена обмотки позволяет подавать на электрод споттера постоянный ток большого значения. В гараж для рихтовки достаточно установить оборудование с бытовой мощностью.
Принцип работы споттера из микроволновки основан на технологии контактной точечной сварки. Трансформатор вырабатывает ток большого значения с напряжением 12В. Импульс действует короткий промежуток времени. Электрод споттера должен только прихватиться к стали кузова, не прожигая тонкий лист. Это тот редкий случай, когда залипание электрода не мешает процессу сварку, а специально создается.
Изменяется ток созданием обмоток. Пошаговый план основных переделок простой.
- Разобрать микроволновую печь. Извлечь из нее микроволновый блок с катушками.
- Убрать обмотки. Проще всего спилить провода по обе стороны корпуса и извлечь находящиеся внутри пучки.
- Намотать первичную обмотку проводом 2,5 мм2 в сечении, 200 – 210 витков.
- Вторичная обмотка споттера всего 7 витков, провод сечением 55 мм2. Можно использовать одножильный кабель такого диаметра.
Второй контур споттера должен выдавать напряжение 12 В. Ток на выходе на электрод 5000 – 7000 А. Импульс по длительности до 0,5 сек.
Начальник участка по изготовлению сварочного оборудования КЗЭСО Подгорбунский Д. С.: «Проволока наматывается ровно, с прилеганием витков друг к другу. Для закрепления обмотки в рабочем состоянии, продления службы, готовую катушку споттера пропитывают лаком. Оптимальный вариант Лак ФЛ-98. Он изготавливается отечественными производителями в соответствии с ГОСТ 12294-66. Выпускается емкостями для промышленных предприятий по 50 и 70 кг. Для потребителей по 5 л в канистре. Заменить его можно лаками серии МЛ, ГФ и ПФ. Лак нагревается в емкости до 120⁰C, в него аккуратно опускается чистая обезжиренная намотка. Картон, используемый в качестве изоляторов между катушками, стенками корпуса, пропитывается этим же лаком и высушивается.пропитка лаком значительно увеличивает срок службы споттера».
Как определить одноименные выводы трансформаторов
Если выводы обмоток соединяемых устройств не имеют маркировки, то необходимо определить среди них одноименные, чтобы их и соединить между собой. Решить такую задачу можно следующим способом: первичные и вторичные обмотки двух или более трансформаторов соединяют последовательно, на вход такого объединенного устройства подают напряжение, а к выходным выводам (выводы с последовательно соединенных вторичных обмоток) подключают вольтметр переменного напряжения.
В зависимости от направления подключения вольтметр может вести себя по-разному:
- показывать то или иное значение напряжения;
- не показывать вообще никакого напряжения в цепи.
Если вольтметр выдает какое-либо напряжение, значит, в цепи соединения и первичных, и вторичных обмоток присутствуют разноименные выводы. При соединении обмоток таким неправильным способом в них протекают следующие процессы: напряжение, поступающее на вход первичных обмоток двух соединенных трансформаторов, уменьшается на каждой из них вполовину; увеличение напряжения происходит на вторичных обмотках, каждая из которых обладает одинаковым коэффициентом трансформации. Вольтметр на выходе зарегистрирует суммарное напряжение, значение которого равно удвоенной величине входного.
Определяем выводы трансформаторов на данной схеме
Если вольтметр показывает значение «0», то это означает, что напряжения, выходящие с каждой из последовательно соединенных вторичных обмоток, равны по значению, но имеют разные знаки, таким образом, они компенсируют друг друга. Иными словами, хотя бы одна из пар обмоток, объединенных в цепь, соединена одноименными выводами. В таком случае правильного соединения элементов цепи добиваются путем изменения порядка подключения первичных или вторичных обмоток, ориентируясь на показания вольтметра.
