Как изготовить раму квадроцикла своими руками?

Работа над внешним видом

В заключение, чтобы привести квадроцикл в надлежащий внешний вид, похожий на настоящий вам нужен корпус. Для этого понадобится эпоксидная смола ЭД-20 и стеклоткань. Эти компоненты можно купить в хозяйственном или строительном магазине.

Для придания такой формы, для начала нужно вырезать заготовку из плотного пенопласта, который так же продается в крупных строительных магазинах в виде пластин 1 м2 что очень удобно для создания таких проектов. Затем в несколько слоев наносится стеклоткань при этом каждый слой промазывается смолой. Чем больше слоев, тем прочнее корпус. Не забудьте про металлические крепления, которые необходимо вставлять между слоями, в дальнейшем за которые будет крепится корпус к раме квадроцикла. После сушки, можно грунтовать, шлифовать и красить. Такой корпус из стеклоткани имеет легкий вес и является очень прочным.

При серьезном подходе к делу такой квадроцикл мало в чем будет уступать заводскому, а по затратам на сборку получается во много раз дешевле. При том что собрать такую вещь можно под себя и получить море удовольствия от вождения.

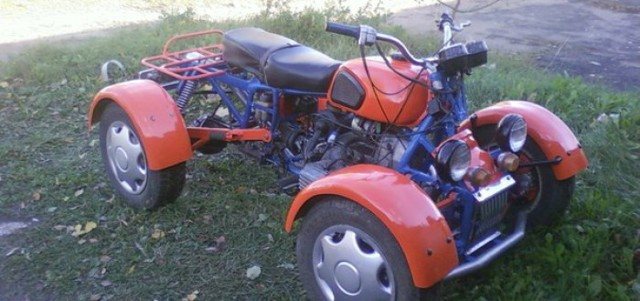

Как сделать квадроцикл из мотоцикла днепр

Сегодня мотоциклы советского времени не пользуются большой популярностью и все чаще уходят на металлолом. Это зависит от того, что трудно достать запчасти для ремонта, а старая техника имеет свойство часто ломаться и проводит постоянный ремонт не в состоянии выдержать никакой любитель мотоциклов.

В следствии этого такие раритетные агрегаты либо ржавеют во дворе, либо уходят на запчасти. Но некоторые мастера приспособились переделывать старые мотоциклы в квадроциклы. Одним из подходящих для этих целей стал «Днепр».

• Этапы сборки
• Весь процесс переделки состоит из четырех этапов: • усовершенствование рамы; • монтаж двигателя и коробки передач; • модернизация подвески;
• • установка обвесов покраска.

1. Необходимые материалы

2. Для переделки мотоцикла «Днепр» в вездеход необходимо обзавестись некоторыми запчастями, без которых невозможно создать квадроцикл: • рулевое управление; • два моста; • тормозная система;

3. • подвесска.

Из основных инструментов можно выделить болгарку и сварочный аппарат. Без их наличия начинать конструирование нет смысла.

Управление

Перед началом создания квадроцикла следует определиться с его управлением. Для этого может применятся автомобильное или мотоциклетное. Чтобы не усложнять конструкцию вездехода, рекомендуется использовать имеющееся рулевое управление от «Днепра». В противном случае придется покупать необходимые запчасти.

Ни один проект будущей техники не обходится без чертежа, на который необходимо нанести расположение всех основных элементов квадроцикла. Это упростит сборку и даст возможность представить итоговый результат. В конце концов может получится мощный агрегат, способный проезжать по любым дорогам.

Рама квадроцикла

Первым делом необходимо немного изменить имеющуюся раму, которая будет служить основой квадроцикла. Для это нужно перенести вертикальные трубки стоек под седлом назад на 40 мм. Далее требуется отрезать заднюю вилку и приварить задний мост к маятнику. Затем необходимо собрать подкосы из труб и установить их возле втулок подвески.

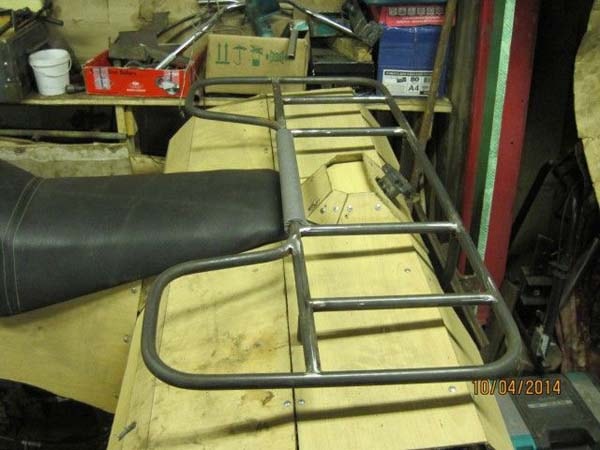

Передний бампер и багажник можно выполнить из трубы с тонкими стенками диаметром 30 мм. Только требуется установить сварочный аппарат на минимум, чтобы не прожечь металл.

Подвеска

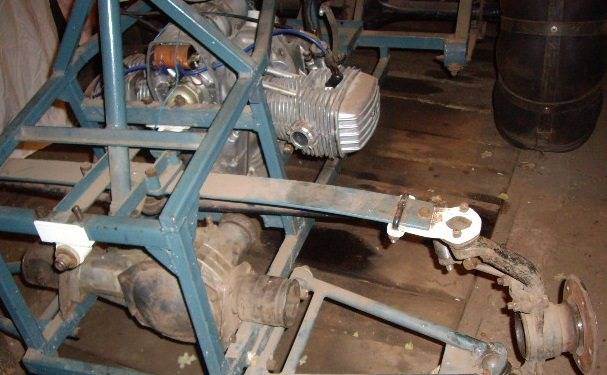

Изначально необходимо уделить внимание на заднюю часть. Для ее модернизации можно применить несколько вариантов. Можно установить кардан и редуктор от мотоцикла, что значительно упростит процесс сборки, но монтаж автомобильного мост дает наличие дифференциала

Можно установить кардан и редуктор от мотоцикла, что значительно упростит процесс сборки, но монтаж автомобильного мост дает наличие дифференциала.

По этой причине многие отдают предпочтение второму варианту и применяют мосты от легковушек. Отличным донором для этих целей служит «Ока». Ее мост обладает не очень большим весов, что в свою очередь хорошо отразится на ходовых качествах квадроцикла. Но даже его придется немного укоротить. На это уйдет немало времени и сил, но наличие дифференциала окупит эту работу на трассе с лихвой.

Вездеходы с такими мостами намного лучше ведет себя на дороге. Для доведения его до необходимого размера, нужно удалить опорные чашки и крепление пружин. После этого следует достать концевой фланец, обрезать мост и вставить его назад. Полученную контракцию соединяем сваркой. Полуоси от «Оки» можно переделать в карданный вал.

Передняя подвеска дает больше возможностей в выборе конструкции. Устанавливать рычаги подвески от автомобиля не имеет смысла, так как вес у квадроцикла не достаточно велик. В этом случае можно попробовать соорудить переднюю подвеску своими руками.

Это дает возможность выбрать необходимый размер и немного снизить вес вездехода. В большинстве случаев ее изготавливают из металлической трубы с сечением 25 мм. В качестве опор используют шаровые от «Жигулей».

Квадроцикл с полным приводом

Для его изготовления понадобится рулевая система от автомобиля, привод от механической трансмиссии, подвеска и дифференциалы. Подвеску, как и рулевое управление, можно снять с автомобиля. Рама в таких случаях варится полностью «с нуля», отталкиваясь от размера двигателя будущего квадроцикла. На передней подвеске следует учесть место под редуктор для привода.

Используя приобретенную на вторичном рынке продукцию автопрома, можно относительно недорого собрать транспорт для труднопроходимых дорог и сельской местности. Одним из бюджетных вариантов исходниика является мотоцикл «Урал», поскольку он недорогой, имеет задний привод и четырехтактный движок. Благодаря своим положительным сторонам он пользуется популярностью.

Квадроцикл, сделанный самостоятельно, — это не только удобный и практичный транспорт, это повод для гордости и возможность продемонстрировать свое мастерство. Внешне он может уступать заводским конструкциям, однако по своим техническим характеристикам квадроциклы домашнего производства ничуть не хуже.

Пожалуй, единственный минус (не считая затраченного времени, поскольку любимое дело не бывает в тягость) – это необходимость привлекать автоэкспертов, чтобы получить документы и иметь возможность зарегистрировать квадроцикл.

Самодельные квадроциклы: подробный гайд

Методикой изготовления квадроциклов мало кто делится, но есть и те, кто не скрывает своих наработок. В этой статье мы поделимся примерами достижений автомехаников-практиков, которые самостоятельно собирали мотовездеходы из подручных материалов.

Как сделать квадроцикл своими руками

Спроектировать и собрать мотовездеход по силам только знающим дело механикам. Для этого потребуется не только опыт, но и подходящие комплектующие с инструментами.

Для создания квадроцикла используют рабочие детали от автомобиля или мотоцикла: например, мотор от мотоцикла Урал, Минск, ИЖ Планета или Юпитер, основные узлы от ВАЗа или Оки. В ход могут пойти даже вышедшие из строя, но переработанные комплектующие.

Квадроцикл из Оки

Конструктор Сергей Плетнёв из Пермского края собрал квадроцикл на основе малолитражного автомобиля «Ока». На сборку у него ушёл год работы.

Основные комплектующие

• Руль от мотоцикла «Урал»;
• вазовские ШРУСы и межколёсные редукторы;
• 15-дюймовые передние и задние колёса от Niva Chevrolet;
• бензобак из 20-литровой канистры;
• двигатель, коробка передач, сцепление, часть приборной панели и подголовник от Оки.

Технические характеристики

Вес430 кгРазмеры2300х1250 ммВысота по рулю и седлу1250 / 900 ммКлиренс300 ммКолёсная база1430 ммКолея1045 ммМаксимальная скорость65 км/ч

Чертежи квадроцикла

Двухцилиндровый четырёхтактный двигатель жидкостного охлаждения от «Оки» выдаёт 32 л. с. Для автомобиля это мало, а для мотовездехода — вполне достаточно. Рулевое управление получилось гибридного типа. Сверху использованы мотоциклетные рычаг и вал, снизу — автомобильные рулевые тяги.

Трансмиссия у самодельного квадроцикла своеобразная. В её основу положены доработанные комплектующие от ВАЗа.

Для понижения скорости и повышения крутящего момента была удалена зубчатая пара: вместо неё использована цепная передача. Мёжколёсные редукторы позаимствованы у «вазовской» классики.

Полуоси автомеханик решил удалить и заменить их на ШРУСы переднего привода ВАЗа. ШРУСы также были использованы и в других узлах трансмиссии.

Глушитель разработан самим Плетнёвым. Он состоит из двух камер, входной патрубок загерметизирован асбестом.

На создание стеклопластикового обвеса ушло 10 кг эпоксида, 1 кг пластификатора и 1 кг отвердителя, 5 м стекломата и 15 м стеклоткани.

Квадроцикл из мотоцикла

Ещё один квадроцикл Сергея Плетнёва, на этот раз — на базе тяжёлого мотоцикла «Урал-2» с пробегом 12 000 км. От мотоцикла были взяты главные узлы — двигатель, коробка передач, сцепление, а также видоизменённая рама.

Квадроцикл своими руками — полноценная техника или просто хобби?

Собирать квадроцикл своими руками увлекательно. Создатель приобретает опыт, тренирует находчивость и терпение.

Однако самодельные мотовездеходы не стоит рассматривать как полноценную альтернативу заводским моделям — даже самый лучший квадроцикл, собранный своими руками, будет заведомо хуже серийного.

Кроме того, самостоятельная сборка занимает много времени — даже опытные механики тратят год и более.

На новую технику распространяется заводская гарантия. В плане комфорта и надёжности серийные экземпляры CFMOTO вне конкуренции — на них можно отправиться хоть в путешествие, хоть на скоростные покатушки.

Преимущества квадроциклов CFMOTO

Современный дизайн и технологииМодельный ряд CFMOTO полностью обновляется каждые 3-5 лет, а улучшения в технологиях и дизайне вносятся постоянно в течение всего периода производства.

Качественные комплектующиеНа технику CFMOTO устанавливают комплектующие признанных брендов – CVTech (Канада), Sumitomo (Япония), Delphi (Италия, Германия), Bosch (Германия).

Место для двоихВсе квадроциклы CFMOTO – полноценные двухместные модели с удобной посадкой, они позволяют свободно разместиться и водителю, и пассажиру.

Богатая базовая комплектацияУже с завода большинство квадроциклов CFMOTO имеют: лебёдку, зеркала, защиту рук, грузовые площадки, усилитель руля, легкосплавные диски и шины с грязевым протектором.

Гарантия 2 года без ограничения пробегаНа любую технику CFMOTO распространяется двухлетняя гарантия без ограничения по пробегу на все узлы и агрегаты.

Надежность и неприхотливостьВладельцы техники CFMOTO описывают ее как очень надежную и качественную. Пробег некоторых квадроциклов переваливает за десятки тысяч километров эксплуатации в самых тяжелых условиях.

Посмотреть адреса дилерских центров CFMOTO

Какой гараж для квадроцикла лучше

Человеческая фантазия – это неистощимый ресурс, так как благодаря небольшим размерам квадроцикла есть возможность создать невероятные гаражи для хранения из самых необычных материалов и схем.

Простейшие схемы

Помимо тех широко распространенных конструкций гаража в виде пенала, для хранения квадроцикла можно использовать множество интересных решений из дерева, стекла и металлопрофиля. К примеру, для любимого средства передвижения вы можете собрать стеклянный бокс в виде пристройки к даче или же к дому.

Для тех, кто ленив, но переживает о своей технике и хочет сделать гараж для квадроцикла своими руками, есть вариант возведения простого гаража разборного типа из сбитых из деревянных реек щитов. Несмотря на то, что приведенный на фото способ хранения кажется примитивным, он лучшего всего подойдет для небольших участков.

При этом есть ряд достоинств:

Стены из древесины и регулируемая в высоту крыша, которая к тому же и откидная, даст возможность обеспечить лучшие условия для сушки и проветривания квадроцикла. Размеры небольшие, и по этой причине стоимость материал, которые будут использованы для постройки, а также трудозатраты будут в разы меньше, чем при возведении аналогов

И самое важное – такой гараж для квадроцикла на дачу своими руками сможет построить каждый, кто хотя бы единожды держал в руках молоток

Обратите внимание, что в таком гараж не войдет ничего более, чем сам квадроцикл, но есть и плюсы – состояние техники при таком хранении в разы лучше, чем если бы ваше транспортное средство хранилось в стальном коробе из профнастила

Мини гараж каркасного типа

Обычно фирменные конструкции гаражей для хранения квадроциклов и всего подобного предусматриваю создание бокса, который выполнен из листового металла. Хотя это дорого, вы получите отличный уровень безопасности, и никакой злоумышленник не сможет украсть вашего железного коня. Лучшего всего для этого подойдет каркасный тип постройки, выполненный из облицовочных панелей и деревянного бруса.

Для самого простого варианты вам нужно будет собрать каркас, размеры которого равны 1.6*3 метра. При стандартных размерах квадроцикла этого более, чем достаточно, чтобы вы могли упаковать машины, но вот для работы с инструментами места маловато, и по этой причине специалисты советуют ставить стенку-панель, которую легко откидывать наверх. Она будет играть роль навеса перед помещением  и сможет увеличить свободное пространство. Если в такой же гараж поставить скутер, то места будет много. По этой причине, если у вас много техники, или же вы пользуетесь и скутером, и квадроциклом, то можно оборудовать дополнительное помещение. Но в этом случае не рекомендуется хранить топливо в таком месте.

В этом типе гаража такие особенности устройства, что есть открывающееся окно на крыше постройки. Благодаря такому нехитрому приспособлению вы сможете обеспечивать отличный приток воздуха, и в этом случае подвески будут хорошо просыхать.

Полноразмерное помещение

Если вы же замыслили сделать гараж для квадроцикла своими руками не в миниатюрном размере, а просторным, чтобы было удобно хранить и обслуживать технику, то это тоже хорошее решение

Такой гараж мало чем отличается от последнего вышеописанного варианта, но в этом случае размер помещения намного больше, есть теплый пол, стены утеплены и самое важное – места вполне достаточно, чтобы проводить полноценное техническое обслуживание, ремонт и даже крупноузловую разборку

Самый простой вариант создания фундамента – это срезание плодородного слоя земли и засыпание небольшого котлована слоем щебенки. Гараж сделан по типу контейнера, а значит, имеет независимый от земли пол. В нижней части постройки каркасного типа делают дополнительно вентиляционные окна, которые можно зашить стальной мелкой сеткой. Стены и крышу забывают ОСБ плитами и слоем теплоизоляционного материала. А вот наружным поверхностям хватаем одного покрытия слоем эмалевой краски и облицовки сайдингом и пластиковыми панелями, которые защитят гараж от снега и дождя.

Для домашних стационарных конструкций иногда вместо облицовки используют такой материал, как песчано-цементная штукатурка, но так как деревянный каркас считается относительно нежестким, то даже при условии использования арматурной сетки будут появляться трещины, и материал будет отслаиваться. В таком гараже делают ворота откидного типа, что облегчает заезд транспортных средств внутрь помещения.

Материалы для изготовления квадроцикла:

• 1. двигатель и КПП от автомобиля ОКА.
• 2. редуктора и шаровые опоры ВАЗ классика.
• 3. элементы подвески ВАЗ 2109.
• 4. диски R-15.
• 5. резина «Форвард Сафари -540».
• 6. проводка от скутера.
• 7. проф-труба с сечениями 20х40, 20х25 мм.
• 8. круглая труба радиус 20 мм.
• 9. эпоксидная смола и стекловолокно для изготовления корпуса.
• 10. болты, гайки, шайбы, итд.

И так, давайте рассмотрим весь процесс сборки квадроцикла.

Сердце железного коня — это двигатель от старенькой ОКИ.

Рама сварена из квадратной трубы с сечением 20х25 и 20х25 мм.

Редуктор от ВАЗ классика с гранатами от девятки.

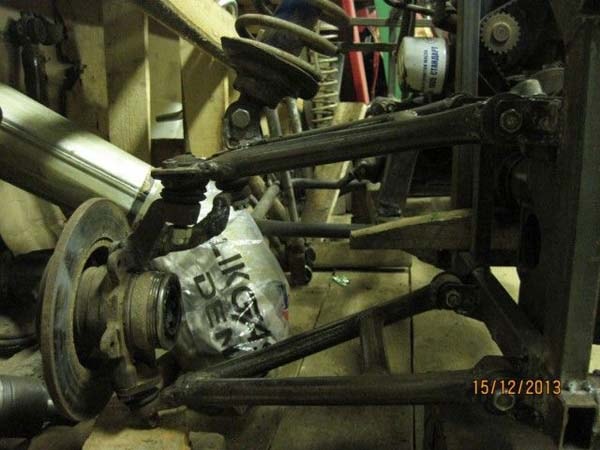

Рычаги подвески самодельные сваренные из круглой трубы 20 мм, установлено 24 сайлентблока.

Пружины задние от ОКИ и амортизаторы ВАЗ классика.

Рулевое управление.

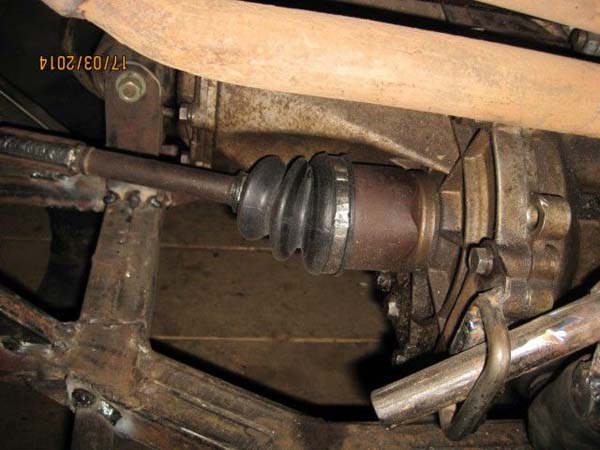

Передача крутящего момента от коробки к редукторам.

резина «Форвард-Сафари 540»

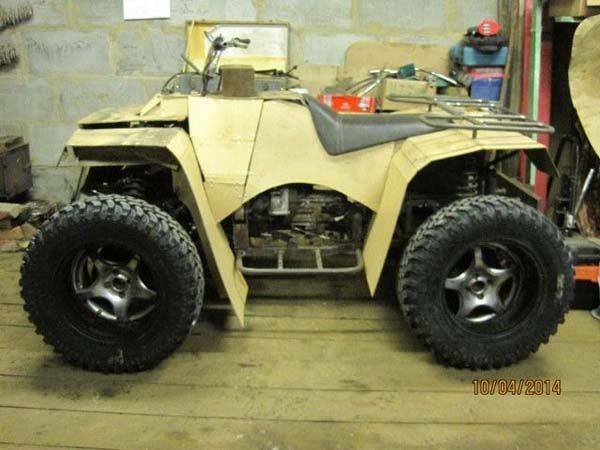

Далее пошла работа по изготовлению корпуса из стекловолокна пропитанного эпоксидной смолой.

Грунтовка и покраска рамы и облицовки.

Смотрим видео где показан самодельный квадроцикл в действии:

Рама квадроцикла

В зависимости от «донора» и конструкции квадрика раму либо предстоит изготовить самому, либо можно реконструировать готовую, бывшую в употреблении.

Самое главное, чтобы вдоль рамы надежно крепился болтами к днищу двигатель, который можно расположить как спереди, так и сзади. Также крепко, во избежание люфта, следует присоединить к раме трансмиссию и привод.

Самодельная рама

В качестве материала подойдут обычные водогазопроводные трубы,  с толщиной стенки не более 3 мм:

• для лонжеронов — 25-миллиметровые;
• для поперечин и подкосов — 20-мм.

Трубы соединяются с помощью точечной сварки, затем проводится цельная сварка. Ушки для крепления амортизаторов и рычагов привариваются к раме сразу. Кронштейны — в процессе монтажа агрегатов и узлов.

Реконструкция имеющейся рамы

Чтобы реконструировать готовую раму, следует снять всё, оставив каркас, демонтировать заднюю часть и нарастить переднюю. Затем приварить элементы для крепления полного набора узлов и агрегатов квадроцикла. При реконструкции рамы мотоцикла следует на 40 — 45 см отодвинуть подседельные стойки.

Вырезаются из металлического листа и варятся передний и задний багажники, привариваются к раме. В заключение готовая рама красится, покрывать лаком не нужно.

Двигатель

Двигатель подойдёт от автомобиля, мотоцикла либо мотороллера. Некоторые «Левши» даже конструируют квадроцикл из мотоблока своими руками, так как более новые модели оснащаются четырёхтактными двигателями, мощность которых у тяжёлых устройств достигает 15 «лошадок» — против 11 л.с. «Муравья».

Двигатель от мотороллера выгодно отличается малым расходом топлива, к тому же, квадрик на базе скутера самый лёгкий, что позволяет легко вытаскивать его при застревании в грязи и песке. Но квадрику для перевозки грузов и/или езды по бездорожью необходим движок помощнее.

Мощность движка «Иж-1», «Иж-2» и «Иж Юпитера» — 24 л.с., старого «Урала» — 32 или 36 л.с., двухцилиндрового двигателя старой «Оки» — 35 л.с., трехцилиндрового машины более позднего выпуска — 53.

Для поездок в жаркую погоду квадроциклу нужен двигатель с охлаждением. На старых мотоциклах охлаждение не устанавливалось, так что его придётся подобрать (сгодится, например, от ВАЗ 2108) и вмонтировать.

Подвеска

Подвеску можно использовать как заднюю, так и переднюю. Проще всего взять переднюю от мотоцикла.

2 варианта задней подвески:

1. Задний мост автомобиля, укороченный под габариты квадрика. Преимущество — наличие дифференциала. Недостаток — конструкция выйдет более тяжелой.
2. Карданно-редукторная конструкция — с редуктором, смонтированным на задней оси.

Обратите внимание: для квадра-вездехода необходима независимая подвеска с высоким клиренсом. Рычаги подвески крепятся к раме болтами через резинометаллические шарниры — сайлентблоки

Рычаги подвески крепятся к раме болтами через резинометаллические шарниры — сайлентблоки.

Обязателен наклон стойки передней подвески, иначе квадроцикл может перевернуться.

Амортизаторы подойдут от «Ижа», но если бюджет позволяет приобрести газомасляные с подкачкой, водитель сможет регулировать подвеску сообразно дорожным условиям.

Чертежи с размерами

Вот как может выглядеть оптимальная схема для детского мини-квадроцикла на электротяге. Расстояние между центрами передних и задних колес составляет 0,665 м. При этом общая длина автомобиля равна 1,06 метра. Он предназначен скорее для использования руля. Также возможно изготовление детского квадроцикла длиной 2,3 м и колесной базой 1,43 м.

На рисунке показана схема расположения:

• двигатель (2);
• трансмиссия передних и задних колес (3.5);
• ШЕСТЕРЕНЧАТАЯ КОРОБКА (4);
• топливный бак (8);
• глушитель выхлопных газов (10);
• спинка (11);
• место (12);
• сцепление “корзина” (13);
• багажное отделение (9);
• приборная панель (17);
• рулевое колесо (16).

Подготовка к работе, инструменты и оборудование

Прежде всего, следует хорошо подумать, когда, где и для каких целей будет использоваться будущий квадроцикл — охота и рыбалка, мотопрогулки на природе, перевозка грузов и т.д. Исходя из этого, выбор автомобиля-«донора» следует делать в зависимости от того, насколько мощным должен быть двигатель, какой тип подвески и багажника подходит и т.д.

Дизайн можно загрузить готовый из интернета, создать с нуля или совместить оба варианта и переделать по своему усмотрению.

Список необходимых инструментов:

• Сварочный аппарат,
• Список необходимых инструментов: сварочный аппарат, шлифовальный станок,
• бурение,
• набор гаечных ключей,
• Различные мелкие инструменты, такие как толщиномер, молоток, нож, отвертка, плоскогубцы и т.д.

Вам также понадобится трубогиб, чтобы изготовить раму самостоятельно. Если у вас его нет, вы можете нанять его или поручить необходимую работу другому мастеру. Только при большом умении можно гнуть трубы вручную, нагревая изгиб газовым резаком или горелкой.

• Машина,
• Рама,
• задней и передней подвески,
• вождение,
• тормозная система,
• система охлаждения,
• глушитель,
• электрооборудование — аккумулятор, фары,
• кузов, кузовные работы.

Настоятельно рекомендуется, чтобы тормозная система была либо совершенно новой, либо от автомобиля с наименьшим пробегом. Использование старых тормозов очень опасно.

Глушитель, конечно, можно импровизировать. Все остальное можно приобрести на рынке подержанных автомобилей.

Чтобы построить квадроцикл своими руками, необходимо выполнить 9 шагов:

1. Соберите все необходимое и подготовьте его,
2. Приобретите необходимое оборудование и детали для постройки квадроцикла,
3. Соберите подвеску, тормоза, колеса, амортизаторы и колеса,
4. Установите двигатель, трансмиссию, силовой агрегат,
5. установка топливной системы,
6. Установка электрооборудования — индикаторы, фары, приборная панель, аккумулятор,
7. Строение тела,
8. Грунтовка, шлифовка и покраска фюзеляжа, (при желании) разработка строительных спецификаций,
9. установка фюзеляжа и сидений.

После заключительного этапа вы остаетесь с готовым чудом импровизированной инженерной мысли, постепенно усложняя дорожные (и внедорожные) условия.

Квадроцикл — фактически любой четырёхколёсный транспорт

Квадроцикл — фактически любой четырёхколёсный транспорт, поскольку на латинском «quadro» — «четыре». К образцу, байк «Урал» — великий, слишком большой, тяжкий и «обжорливый» владеет красивый четырехтактный движок с задней передачей и стоит «гроши«. Сообразно данной фактору энтузиастам гораздо подешевле и увлекательнее творить личные системы данных вездеходов.

Обычный фабричной адепт квадроциклов — блестящий, аккуратненько организованный, сильный и мощнейший.

Его самодельный собрат, который немногим уступает внешне, а уж в плане мощности — и подавно.

Логично, что прежде всего необходимо найти «сердце» будущего «зверя» — силовой агрегат. Подойдет абсолютно любой, начиная от обычного мотоблока и заканчивая шестилитровым V12 — бывают и такие прецеденты. В большинстве случаев, используются двигатели мотоциклов — они экономные и малогабаритные.

Для использования высоких передаточных чисел в условиях нормальной эксплуатации будет достаточно двигателя «Минска» или «Урала». Летом возникает вопрос перегрева, поэтому следует выбирать модели с воздушным охлаждением. Еще одним неплохим вариантом являются оппозитные двигатели советского производства, неоспоримый плюс которых — мощная тяга и совершенно неприхотливая карданная передача.

Существует два самых распространенных решения задней подвески для квадроцикла.

1. Редукторно-карданная система. Конструкция получается максимально облегченной и простой, но отсутствует дифференциал, чем, в принципе, можно пожертвовать ради ранее названных достоинств.
2. Использование автомобильного моста. Конструкция получается крайне тяжелой, и если нет желания иметь квадроцикл с автомобильной базой, необходимо укорачивать мост, что является весьма нетривиальным занятием. Из плюсов стоит выделить только наличие дифференциала, который пригодиться при передвижении по трассам.

Для создания передней подвески и рулевого управления раскрываются огромные возможности. Рычаги подвески квадроцикла несут значительно меньшую нагрузку, чем автомобильные, соответственно, их можно сделать самостоятельно, используя для этого подручные средства. Оптимальный вариант — создание подвески на базе имеющегося мотоцикла «Урал».

Рама(чертежи) Лучшее решение — прочная конструкция из труб или профилей, сваренных между собой.

Подготовив необходимые инструменты, транспортные средства-доноры и освободив время, можно приступать к созданию собственного квадроцикла:

Собираем каркас (раму). Заготовленные металлические балки соединяем, согласно чертежу, между собой с помощью точечной сварки. Конструкцию проверяем и проводим цельную сварку. Как вариант, можно просто переделать раму с мотоцикла-донора — получится ничуть не хуже.

Устанавливаем двигатель. Ставиться он может как сзади, так и спереди — главное, прочно закрепить его с помощью болтов на днище рамы.

Монтируем привод и трансмиссию на задние колеса. Привод не требуется создавать самостоятельно — он переходит вместе с двигателем с транспорта-донора и устанавливается на раму. Опять же, необходимо качественно закрепить привод и трансмиссию на раме для предупреждения люфта.

Рулевое управление также устанавливаем с мотоцикла. Вместе с рулем на квадроцикл «перекочевывает» и топливный бак. В целом, если представить конструкцию, то выглядеть она будет следующим образом: 3/4 квадроцикла — это все тот же «Урал» или другой мотоцикл, 1/4 — это самодельные рама и подвеска.

Колеса устанавливаем с малогабаритного транспортного средства («Ока» или «ЗАЗ-968»). Задние колеса, могут перейти на квадроцикл вместе с задним мостом авто или же крепятся следующим образом: берём готовые оси с дисками, после чего на заднюю крепим редуктор для привода. а на диски устанавливаем колеса, которые могут быть даже с шинами низкого давления.

С редуктором на задней оси и двигателем собираем единый привод (опять же — проще будет, если его полностью переставить со средства-донора). Делаем это следующим образом: от двигателя протягиваем цепь на редуктор и закрепляем, после чего проводим проверку работоспособности. В конечном итоге, всю конструкцию фиксируем на раме.

Передняя подвеска — независимая — это более выгодно с точки зрения времени и средств, поскольку полноприводный квадроцикл требует значительной доработки этого узла профессиональным токарем, сварщиком и электриком, что займет очень много времени. Как вариант, приобретаем готовые заводские узлы для квадроциклов.
