Промежуточный вал – как он работает в коробке передач?

Промежуточный вал – разбираем его назначение и ищем поломки + видео » АвтоНоватор

Основной функцией коробки переключения передач является достижение наиболее оптимального значения крутящего момента, а главными ее элементами можно назвать первичный (ведущий), вторичный (ведомый), а также промежуточный вал КПП. Заинтересовало? Тогда давайте разберемся в работе этого узла.

Коробка переключения передач и правильная эксплуатация

Существует несколько типов коробок передач:

• механическая, в этом случае речь идет о ручном переключении, при этом конструктивно она представляет собой цилиндрический многоступенчатый редуктор;
• автоматизированная, способная (в зависимости от ряда факторов) обеспечить выбор правильного передаточного числа без непосредственного участия водителя;
• роботизированная, которая представляет собой стандартную механическую КП, но уже с автоматизированными функциями переключения сцепления и самих передач;
• вариаторная, позволяющая передавать усилие движка к ведущим колесам бесступенчато.

Основными причинами возникновения поломок являются, как правило, нарушения правил эксплуатации: это использование некачественных масел, и, конечно же, эксплуатация авто с неисправной системой сцепления. Кроме того, негативно отразится довольно низкое качество комплектующих, а также проведение неквалифицированных ремонтных работ и технического обслуживания. Поэтому прежде чем обращаться в тот либо иной сервис, убедитесь в том, что в нем работают действительно специалисты. А теперь разберем устройство КП.

Промежуточный вал и другие комплектующие КПП

Абсолютно каждая коробка переключения передач является ничем иным, как набором валов и шестерен, которые заключены в корпус и взаимодействуют друг с другом. А посредством сцепления с маховиком соединен ведущий вал. Ведомый же, в свою очередь, имеет жесткое соединение с карданном. Функцию же передачи вращения от ведущего к ведомому валу берет на себя промежуточный вал. Первые два вала имеют последовательное расположение, при этом вторичный опирается на подшипник, установленный в хвостовике первичного, однако, никакой жесткой связи нет, и они работают независимо.

Что же насчет промежуточного вала, так он располагается непосредственно под ними. Кроме того, не последнюю роль в обеспечении переключения передач играют шестерни и муфты. Во время перемещения рычага КПП приводятся в движение специальные вилки, отвечающие за переключение передач. Они же в свою очередь перемещают муфты, при этом специальный замок исключает возможность одновременного включения нескольких передач.

Как узнать, когда сломался подшипник или сальник промежуточного вала?

Существует множество причин, по которым могут возникнуть проблемы с КПП, в основном о них свидетельствует характерный стук, причем, чем он больше, тем сильнее неисправность. Это может быть и истирание зубьев шестерен. Тогда необходима комплексная замена абсолютно всех шестеренок, так как их зубья деформируются равномерно. Еще о данной проблеме свидетельствуют и такие внешние признаки, как затрудненное включение передач, а также их самопроизвольное выключение.

Кроме того, возможно вышел из строя подшипник промежуточного вала, в этом случае появится характерный шум во время работы КПП, и опять-таки проявится самопроизвольное неконтролируемое выключение передач. В этом случае необходимо в срочном порядке заменить неисправную деталь.

О некорректной работе промежуточного вала свидетельствует и следующий признак, при котором во время включения либо всех передач, либо только 2-й, 3-й и 5-й на карданный вал не передается необходимый крутящий момент. В этом случае возникло ослабление в посадке шестерен промежуточного вала. Исправить данную поломку можно двумя способами: или при помощи сварки закрепить необходимую шестерню, или же заменить весь промежуточный вал целиком. А вот появление течи масла говорит о том, что в срочной замене нуждается сальник промежуточного вала.

Задний привод и его особенности

Задний привод принято считать классическим, поскольку изначально авто выпускались именно с ним. Особенность авто с такой контракцией заключается в раздельности функций колес обеих осей. Передний мост в таких машинах является только управляемым, задний же приводит авто в движение.

Чтобы обеспечить передачу крутящего момент на колеса, у заднеприводных авто используется достаточно сложная конструкция трансмиссии, включающая в себя КПП, вал с карданными шарнирами, а главная передача входит в устройство заднего ведущего моста. Такая конструкция присуща для авто, у которых компоновка – переднемоторная (она является самой распространенной).

Но в свое время выпускались машины с заднемоторной компоновкой. У них конструкция трансмиссии была проще, поскольку расстояние от КПП к колесам ведущей оси было минимальное. Сейчас такая компоновка встречается крайне редко.

Достоинства

К положительным качествам заднеприводных автомобилей относятся:

• Более разновременное распределение нагрузки между осями. Двигатель, установленный спереди, значительно нагружает переднюю ось, в то время, как на заднюю воздействует только вес кузова. Но при начале движение происходит смещение веса назад, благодаря чему происходит распределение нагрузки – передняя ось разгружается, а задняя – нагружается. При этом обеспечивается лучшее сцепление колес задней оси, что обеспечивает хорошую динамику набора скорости;
• Сниженная вибрация рулевого управления. Поскольку передняя ось предназначена только для управления авто, то на рулевой механизм воздействуют исключительно вибрации, получаемые колесами от дорожного полотна;
• Большой угол поворота колес. Здесь тоже сказывается устройство передней оси. Отсутствие дополнительных элементов в конструкции позволяет поворачивать колеса на больший угол, что обеспечивает лучшую маневренность в условиях ограниченного пространства (припарковаться легче);
• Уменьшенная передача вибрации на кузов. В заднеприводных авто силовая установка располагается продольно, поэтому распределение веса на передок более оптимально. Дополнительно использование эластических виброгасящих креплений мотора обеспечивает минимальную передачу вибраций от него на кузов;
• Предсказуемость заноса и легкость выхода из него. Стоит отметить, что это несколько спорное достоинство. Дело в том, что заднеприводный автомобиль в большей степени подвержен уходу в занос, а если бы из него еще и выйти было трудно, популярность этого вида привода была значительно ниже.

Из всех перечисленных достоинств сейчас больше всего у заднеприводных авто ценятся высокая динамика набора скорости и минимальная передача вибрации на кузов. Любители дрифтинга такие авто любят за легкость ввода в занос с возможностью полного его контроля.

Недостатки

Но и недостатки у этого типа привода немалые:

• Сложность конструкции трансмиссии за счет наличия дополнительных элементов. Это в свою очередь сказывается на объеме работ по техническому обслуживанию;
• Увеличенная металлоемкость конструкции, из-за чего стоимость авто с таким приводом выше;
• Ухудшенная управляемость в сложных дорожных условиях. Повышенная вероятность ухода в занос и несколько разгруженный передок при движении (за счет перераспределения массы) значительно осложняют управляемость машины на гололеде;
• Меньше полезного пространства в салоне. Для размещения карданного вала используется достаточно высокий центральный тоннель в днище кузова;
• Меньшая проходимость. При движении по бездорожью передние колеса, особенно повернутые в сторону даже на небольшой угол, создают сопротивление движению. Дополнительно у заднеприводных авто из-за массивной конструкции заднего моста снижен клиренс.

Интересно, что у авто с заднемоторной компоновкой проблем с проходимостью нет. Большая загруженность задней части из-за установленного мотора обеспечивает отличное сцепление ведущих колес с дорогой, поэтому такое авто запросто преодолевает среднее бездорожье. Единственное, управлению авто в таких условиях практически не поддается (передние колеса просто скользят по поверхности, как лыжи).

Принцип работы механической коробки передач

В зависимости от конструкции, рассмотрим принцип работы двухвальных и трехвальных коробок передач. Хочется сразу отметить, что на автомобилях с различным типом приводам используются разные типы КПП:

1. Двухвальная – для переднеприводных
2. Трехвальная – заднеприводных

Механика с тремя валами

Начнем с последней. В такой коробке находится три вала. Первичные и вторичные валы закреплены на одной оси, но не соединены между собой. Третий вал – промежуточный, расположен ниже двух предыдущих валов. На нем жестко закреплен определенный набор звездочек. В большинстве случаев этот вал с шестернями точат целым из одной заготовки.

Ведущий вал короткий. Он имеет одну звездочку, которая находится в постоянном зацеплении с шестернею промежуточного вала. При отпущенной педали сцепления, момент с маховика двигателя через первичный вал постоянно будет передаваться на промежуточный.

Основные действия по переключению передач происходят на вторичном валу. Его конструкция разительно отличается от двух предыдущих. Звездочки передач не насажены жестко на него и могут крутиться свободно, в независимости от скорости вращения вала. В свою очередь они также находятся в постоянном зацеплении с шестернями промежуточного вала.

Когда включена нейтральная передача и работает двигатель, все шестерни крутятся и находятся в постоянном зацеплении друг с другом. Но ведомый вал стоит на месте, а значит, колеса авто тоже не подвижны.

Чтобы передать вращение от звездочек к вторичному валу, нужно их жестко соединить между собой. Для этого применяются муфты соединения, расположенные на этом валу между шестернями.

Муфты насажены на вал, перемещаются по нему при помощи шлицов. Это перемещение происходит за счет вилок – органов управления включением и отключением передачи, они расположены непосредственно на самой муфте. При включении передачи она заходит в зацепление со звездочкой, и момент передается от нее на вал. А затем на колеса.

Более наглядно этот процесс представлен на видео:

Так как скорости вращения шестерней и вторичного вала разные соединить их между собой проблематично. Для этого используются синхронизаторы. Они уравнивают скорости двух элементов, муфта плавно входит в сцепление с шестерней, без ударов. Это обеспечивает надежность и долговечность механической коробки передач.

В зависимости от того, какой крутящий момент нужно передать на колеса автомобиля, выбирается нужная передача. В видеоролике видно, что шестерни для каждой передачи имеют разный диаметр и количество зубчиков. Поэтому для каждой скорости установлено определенной передаточное отношение. В зависимости от него на ведущие колеса передается от двигателя необходимый момент и скорость вращения.

Промежуточный вал

Схема установки грузового, насоса.| Переборочное уплотнение с / аническихр Прив0дов, идущих к сальниковой набивкой. задвижкам, которые расположены.

Промежуточные валы, соединяющие насосы и исполнительные двигатели, в местах переходов через переборку должны быть герметизированы, что достигается с помощью специальных переборочных уплотнений. При монтаже необходимо обеспечить необходимую соосность валов насоса и исполнительного двигателя и перпендикулярность их оси к переборке. Кроме того, при разгрузке судна возможна деформация корпуса, приводящая к нарушению центровки.
 

Промежуточные валы 31 и 8 переднего и заднего хода, шарикоподшипники валов смонтированы так же, как и вторичный вал коробки передач. Отличие заключается только в том, что внутренние кольца задних шарикоподшипников ведомых шестерен 9 и 34 с внутренней стороны удерживаются от осевых смещений при помощи упорных колец, а шайбы привернуты болтами к обеим торцам вала.
 

Промежуточные валы не имеют концевых участков. На рис. 12.11 показан промежуточный вал двухступенчатого цилиндрического редуктора. На самом валу нарезаны зубья шестерни тихоходной ступени. Рядом расположено зубчатое колесо быстроходной ступени.
 

Промежуточный вал 12 пустотелый, внутри его проходит вал / / привода ВОМ. Больший венец является ведомой шестерней V передачи, а меньший венец — шестерней заднего хода.
 

Промежуточный вал состоит из шестерен различного диаметра, выполненных в виде блока и закрепленных на нем. Блок шестерен посажен на роликовых подшипниках на оси или вместе с валом на подшипниках установлен в гнездах стенок картера. Промежуточный вал вращается всегда вместе с ведущим валом, так как их шестерни находятся в постоянном зацеплении. Шестерни заднего хода ( одна или в виде блока из двух шестерен) вращаются на оси, закрепленной в отверстиях стенок картера.
 

Промежуточный вал 21 имеет четыре шестерни, изготовленные за одно целое с валом. С левой стороны по ходу автомобиля в коробке на неподвижной оси установлен блок 16 из двух шестерен заднего хода. Шестерня 2 ведущего вала находится в постоянном зацеплении с шестерней 19 промежуточного вала, вследствие чего этот вал при включенном сцеплении постоянно вращается.
 

Промежуточный вал несет закрепленные на нем кулачки, предназначенные для подачи прутка в матрицу, а также для подведения упора, ограничивающего величину подачи металла. Возврат механизма подачи и механизма упора в исходное положение производится пружинами, которые сделаны с реверсами для использования их при работе на сжатие. Поэтому пружины в случае их поломки не теряют своей работоспособности, и это устраняет возможность аварии.
 

Промежуточный вал через бесшумную цепь со звездочками с числом зубьев 18 и 39 передает движение шпинделю. Перестановкой ремня на ступенчатых шкивах шпиндель с изделием может получать три скорости вращения: 75, 150 и 300 об / мин.
 

Промежуточный вал 18, смонтированный в муфте 20, вращается в шарикоподшипниках и гибко соединен с выходным валом электродвигателя.
 

Промежуточный вал проверяется на изгиб от действия указанных выше окружных усилий и на кручение согласно действующей схеме напряжения. Промежуточный вал при этом рассматривается как балка, свободно лежащая на опорах. За расстояние между опорами принимается расстояние между серединами опорных подшипников. На основании выписанных величин действующих усилий и схемы напряжения строятся эпюры изгибающих моментов в двух плоскостях: вертикальной и горизонтальной.
 

Промежуточный вал 6 опирается впереди на роликовцй подшипник 10, не имеющий внутреннего кольца ( ролики непосредственно соприкасаются с шейкой вала), и сзади на шариковый подшипник 5, закрепленный в стенке картера стопорным кольцом.
 

Синхронизатор коробки передач.

Промежуточный вал 13 изготовлен в виде блока четырех шестерен, из которых три 9, 10, 11 — косозубые и одна 7-прямозубая. Вал вместе с блоком шестерен вращается в двух подшипниках-впереди на рдликовом и сзади на шариковой.
 

Промежуточный вал 15 полый, внутри него проходит вал отбора мощности. На шлицах вала 15 неподвижно установлены с левой стороны четыре ведомые шестерни, обеспечивающие включение с третьей по восьмую передачи. Кроме того, на ступице указанных шестерен свободно установлен блок шестерен 14, правая шестерня которого обеспечивает передачу вращения от первичного вала / на вал 17 пониженных передач. Каретка 13 свободно передвигается по шлицам вала для включения необходимого диапазона редуктора.
 

Процесс снятия и замена

Работа выполняется с использованием смотровой ямы, эстакады или подъемника. Для замены промвала понадобится такой инструмент:

• один накидной ключ на 13 и два на 19;
• плоская отвертка;
• небольшой молоток;
• лом;
• зубило;
• бородок.

Также придется запастись следующими деталями:

• центрирующая втулка;
• четыре самоконтрящиеся гайки;
• уплотнительное кольцо для установки на фланец;
• червячный хомут диаметром 150 мм.

Чтобы снять промежуточный вал, необходимо:

• Используя ключ на 13, открутить 4 гайки, которыми корпус шарнира промвала крепится к фланцу раздатки.
• Надеть червячный хомут диаметром 150 мм на резиновую муфту и затянуть его.
• Сделать отметки на ШРУСе и корпусе фланца раздатки, чтобы запомнить их взаимное расположение.
• Ослабить гайки, удерживающие силовой агрегат, и сместить его вперед на 15-20 мм (здесь пригодится лом).
• Накидными ключами на 19 открутить гайку и вынуть болт, крепящий муфту к фланцу КПП.

• Открутить и вынуть три других болта.
• Сдвинуть промежуточный вал в сторону КПП и вывести шпильки корпуса шарнира из отверстий на фланце раздатки.
• Проделать ту же операцию с шарниром.
• Снять промежуточный вал с автомобиля.

В большинстве случаев промвал подлежит ремонту. Вы можете заменить пыльник или шарнир, эластичную муфту или сальник шлицевого соединения. После этого необходимо установить промежуточный вал на место. Не забудьте установить новые самоконтрящиеся гайки. Эти детали нельзя использовать повторно — они могут открутиться из-за вибрации.

Устройство и назначение

Узел состоит из следующих деталей:

• эластичная муфта;
• фланец;
• вал;
• ШРУС.

В ранних моделях Нивы установлен промежуточный вал с жестким соединением в виде крестовины. Однако последние годы производители ставят промвалы на ШРУСах. В магазинах представлены детали обоих типов. Поэтому владельцу Нивы Шевроле будет полезно знать, чем отличаются промвалы на крестовине и ШРУСе.

В промежуточных валах на шарнире равных угловых скоростей соединения жесткого типа заменены на подвижное соединение. Это уменьшает вибрацию, замедляет износ деталей и обеспечивает плавный разгон при старте с места. Конструкция промежуточного вала на ШРУСах имеет такие преимущества:

• низкие ударные нагрузки на раздатку и КПП;
• уменьшенный расход топлива (на 1-1,5 л/100 км);
• сниженный шум в салоне;
• увеличенный срок службы;
• сохранение крутящего момента при большом отклонении;
• наличие герметичной защиты от пыли и воды;
• меньший процент потерь мощности при передаче крутящего момента;
• увеличенный срок службы детали (по заявлению производителей);
• упрощенный монтаж вала.

В этом случае легкий дискомфорт от вибрации — плата за надежность. Заводской артикул детали — GM 212302202092000. Однако в магазинах представлены аналоги с другой маркировкой от разных производителей.

Цена зависит от конструкции и бренда. Промвал с карданом стоит от 2500 р., со ШРУСом — от 4500 р.

Особенности конструкции и ремонта промежуточного вала ВАЗ-2121

Промежуточный вал передает крутящий момент от вторичного вала коробки передач на ведущий вал раздаточной коробки.

Он состоит из эластичной муфты, фланца и шарнира равных угловых скоростей.

Промежуточный вал центрируется на вторичном валу коробки передач резиновой втулкой.

Эластичная муфта позволяет передавать крутящий момент при незначительных изменениях угла между валами коробки передач и раздаточной коробки, предохраняет детали трансмиссии от динамических ударов и снижает шум и вибрации карданной передачи при работе.

Эластичная муфта состоит из шести стальных вкладышей, соединенных резиновыми перемычками.

За счет своей упругости муфта гасит рывки в трансмиссии автомобиля.

Эластичная муфта крепится к фланцу вторичного вала тремя болтами, пропущенными сквозь отверстия во вкладышах.

Три других отверстия служат для крепления муфты к фланцу на промежуточном валу. Под гайками болтов расположены балансировочные шайбы.

При разборке отмечаем их расположение, чтобы потом установить на прежние места.

Чтобы не нарушать балансировку, отмечаем взаимное расположение и других деталей промежуточного вала.

На шлицевой конец фланца эластичной муфты надет шарнир равных угловых скоростей. Его устройство аналогично наружному шарниру привода переднего колеса.

От смещения шарнир зафиксирован стопорным кольцом, расположенным в проточке на валу фланца.

От попадания грязи шарнир защищен резиновым гофрированным чехлом и пластмассовой заглушкой в заднем торце корпуса шарнира.

Чехол закреплен на валу фланца и корпусе шарнира специальными хомутами с замками.

Под большим хомутом (на корпусе шарнира) расположен защитный пластмассовый кожух.

На первых моделях ВАЗ-2121 вместо шарнира равных угловых скоростей ставилась крестовина.

Снятие промежуточного вала

Снимаем раздаточную коробку в сборе с промежуточным валом (см. Снятие раздаточной коробки).

Удерживая вал от проворачивания отверткой, ключом «на 13» отворачиваем четыре гайки крепления промежуточного вала к фланцу раздаточной коробки.

2. Снимаем промежуточный вал.

Устанавливаем промежуточный вал на раздаточную коробку в обратной последовательности.

3. Перед установкой промежуточного вала в сборе с раздаточной коробкой, проверяем состояние резиновой центрирующей втулки, расположенной на фланце вторичного вала коробки передач.

Разборка промежуточного вала

Промежуточный вал разбираем для замены эластичной (резиновой) муфты или шарнира равных угловых скоростей.

1. Помечаем расположение муфты относительно фланца, а также число и расположение балансировочных шайб относительно муфты.

2. Удерживая болты от проворачивания ключом «на 19», головкой той же размерности отворачиваем три гайки.

3. Разъединяем муфту и фланец.

4. Поворачивая шарнир, вынимаем болты из отверстий фланца эластичной муфты.

5. Поддев отверткой, вынимаем пластиковую заглушку.

6. Сжав хомут раздвижными пассатижами, снимаем его.

7. Сдвигаем отверткой пластиковый кожух

8. Снимаем резиновый защитный чехол с корпуса шарнира равных угловых скоростей

9. Располагаем, корпус шарнира на раскрытых губках тисков и, нанося удары через выколотку из мягкого металла по торцу фланца эластичной муфты, выбиваем фланец.

10. Разъединяем шарнир и фланец.

11. Стягиваем пластиковый кожух с резинового чехла.

12. Оттянув резиновый чехол, сжимаем хомут раздвижными пассатижами и снимаем его

13. Снимаем резиновый защитный чехол

14. Поддев отверткой, снимаем стопорное кольцо шарнира

Разборка и оценка состояния деталей шарнира аналогичны соответствующим операциям, описанным в статье – «Ремонт приводов передних колес».

Собираем промежуточный вал в обратной последовательности.

В перебранный или новый шарнир закладываем 20 см 3 смазки ШРУС-4.

Перед соединением шарнира с фланцем эластичной муфты устанавливаем малый хомут резинового защитного чехла.

15. Напрессовываем шарнир на фланец, нанося удары через отрезок трубы по обойме шарнира

16. Перед установкой резиновой муфты обжимаем ее хомутом

Бывшую в употреблении муфту располагаем по меткам относительно фланца.

Прежние балансировочные шайбы располагаем по меткам относительно муфты.

При установке новой муфты может потребоваться балансировка вала в сборе.

Моменты затяжки промежуточного вала

Гайка болта крепления эластичной муфты к фланцам М12×1,25 — 57,8-71,5 Нм (5,9-7,3 кгс·м)

Гайка крепления корпуса шарнира к фланцу ведущего вала раздаточной коробки М8 — 27,4-34,3 Нм (2,8-3,5 кгс·м)

О промежуточном вале и прочих комплектующих элементах коробки передач

Любая коробка переключения передач — это не что иное, как система, состоящая из нескольких валов и шестерёнок. Весь набор комплектующих взаимодействует между собой внутри металлического корпуса. Что касается ведущего вала, то он соединён при помощи обыкновенного сцепления с маховиком. А вот ведомый кардан, напротив, сводится жёстким соединением прямо к кардану.

Промежуточный вал КПП выполняет функцию передач вращений от первичного коленвала ко вторичному кардану. Они расположены последовательно, при этом опора вторичного приходится на подшипник хвоста первичного, не имея с ним жёсткой связи.

Опора промежуточного вала приходится на три подшипника и стопорное кольцо, которое и служит главным фиксатором устройства. Устанавливается промежуточный элемент строго параллельно первичному. Весь блок шестерёнок находится в жёстком сцеплении с промежуточным валом и взаимодействует с шестерёнками вторичного элемента. Привести промежуточный кардан в действие возможно при помощи запуска сцепляющего вала. Его задача — сменять направление движения. Достигается она при помощи промежуточной шестерёнки заднего хода, расположенной на отдельной оси.

Другие автотермины

1. pcm
2. pcm (power control module)
3. PCS Pre-crash SafetySystem
4. pcs
5. PCV
6. pdc
7. PDC Park Distance Control
8. паркетник, паркетный внедорожник
9. Передний мост
10. Передние фары
11. Передний привод
12. передаточное отношение
13. пикап
14. Планетарная передача
15. Пневматическая подвеска
16. Пневмоподушка
17. Поводок дворника
18. Поворотный кулак
19. Подвесной подшипник
20. Подогреватель дизельного топлива
21. подушка безопасности (airbag)
22. полный привод 4WD
23. полуось
24. полуприцеп: специфика выбора
25. Поршень
26. преднатяжители ремней безопасности
27. предохранитель
28. Предпусковой подогреватель
29. Приборная панель
30. Приводной ремень ГРМ
31. Прицеп
32. Прокладка головки цилиндрового блока
33. Промежуточный вал
34. протектор
35. ПТС автомобиля

наверх

Устройство

Конструкция МКПП мало изменилась с тех пор, как были сделаны и запатентованы основные ее элементы. Механическая коробка переключения передач состоит из следующих деталей и узлов:

• картер;
• входной, выходной и промежуточный валы;
• синхронизаторы;
• ведущих и ведомых шестерней;
• механизма переключения передач.

Собранные в едином корпусе детали взаимодействуют между собой, обеспечивая передачу крутящего момента. Устройство механической коробки передач зависит от особенностей конструкции и количества валов — по данному признаку они делятся на двух- и трех вальные. Последняя компоновка называется соосной и в технической литературе ее принято называть классической.

Валы и блоки шестерней

В такой конструкции ведущий и ведомый валы размещены картере коробки один за другим. В хвостовике первичного вала установлен подшипник, на который опирается конец вторичного. Отсутствие жесткой связи позволяет им вращаться независимо друг от друга с разной частотой и в разном направлении. Ниже под ними располагается промежуточный вал, передача усилия происходит через блоки шестерней установленных на указанные детали.

С целью снижения шумности редуктора, шестерни в нем делаются косозубые

При изготовлении данных деталей используется жесткая система допусков, и большое внимание уделяется качеству обработки сопрягаемых поверхностей

На ведущем валу классической механической коробки жестко закреплено несколько шестерней разного диаметра и соответственно с разным количеством зубьев. В отдельных случаях узел делается цельным, что обеспечивает ему максимальную прочность.

Шестерни на вторичном валу могут устанавливаться двумя способами:

• подвижно на шлицах;
• фиксировано на ступицах.

Соединение с ведущим валом в первом варианте происходит за счет продольного перемещения ведомой шестерни по шлицам до вхождения в зацепление в ведущей. Такая схема отличается простотой и надежностью и получила достаточно широкое распространение.

В другой конструкции продольное перемещение деталей исключается и соединение происходит при помощи скользящей муфты.

Угловые скорости ведущего вала и ведомого уравниваются при помощи специального устройства, который называется синхронизатором. В коробках передач спортивных автомобилей или машин специального назначения вместо данных узлов могут использоваться кулачковые муфты.

Механизмы управления

За всю историю развития автотранспорта было разработано множество оригинальных конструкций. Наибольшее распространение получила компоновка, используемая в современных агрегатах.

Управление механической коробкой передач осуществляется специальной конструкцией, состоящей из следующих элементов:

• рычага;
• приводов;
• ползунов;
• вилки;
• замка;
• муфты переключения передач.

Изменения режимов работы агрегата производится водителем путем перемещения рычага из одного положения в другое. Через приводы задействуются ползуны. Защитой от одновременного включения является специальный блокирующий механизм – замок. В трехходовых коробках он делает невозможным перемещение двух ползунов при движении третьего.

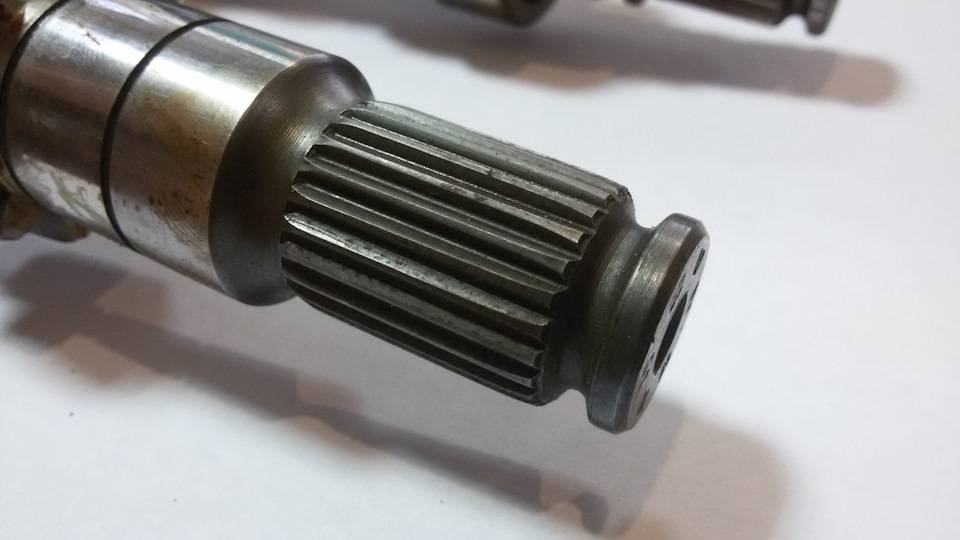

Этот узел приводит в действие вилку переключения передач, которая вызывает смещение муфты. Данная деталь представляет собой толстостенное кольцо со шлицами на внутренней поверхности. Они находятся в постоянном зацеплении с зубчатым венцом ведомого вала, по которому муфта перемещается вдоль него. Аналогичные шлицы имеются и на боковой поверхности ведомой шестерни.

При переключении передач рычаг вначале переводится в нейтраль, из которой производится выбор нужного режима. За это время синхронизатор выравнивает угловые скорости, и шестерня блокируется муфтой. Крутящий момент с первичного вала передается на вторичный и далее через главный редуктор на ведущие колеса.

Синхронизатор обеспечивает безударное переключение, при этом время его срабатывания не превышает нескольких сотых долей секунды.

Видео — устройство сцепления и МКПП, наглядный рассказ от компании Тойота:

Мягкость работы механической коробки передачво многом зависит от общего состояния деталей и, в особенности, данного узла.

Синхронизатор представляет собой бронзовое кольцо с зубчатым венцом на внутренней стороне. При движении муфты она сначала прижимает деталь к конусной поверхности на боковине ведомой шестерни, возникшей при этом силы трения достаточно для выравнивания частоты вращения валов. После синхронизации происходит блокировка зубчатого колеса муфтой переключения.
