Прогорела прокладка головки блока цилиндров: симптомы неисправности

Почему пробивает прокладку головки блока цилиндров

Прокладки ГБЦ изготавливаются из стали, алюминия, паронита. Эта деталь имеет определенные характеристики устойчивости к температуре, давлению, разрыву. Пробой элемента может возникнуть по причине некачественного ремонта, неправильной эксплуатации двигателя. Последствия приводят к нарушению герметичности, дорогостоящему ремонту.

Прогорание из-за перегрева двигателя

Материал прокладок ГБЦ рассчитан на определенную рабочую температуру. При повышении нормы прокладка выгорает. Она находится под давлением затянутых болтов, увеличение температуры приводит к расширению материала. Расширяясь, прокладочный материал прикипает к посадочному месту, воздействуя на металл головки. Возникают неровности, шероховатости, прогибы. Нарушается герметичность места стыка. После перегрева поверхность головки обязательно шлифуется для удаления сколов, неровностей.

Неправильная затяжка болтов

Головка блока цилиндров крепится к блоку болтами или шпильками. Они расположены по всему периметру детали. Прочное, равномерное соединение и герметизация достигается путем затягивания болтов в определенной последовательности и под необходимым усилием. Нарушение последовательности затяжки приводит к перекосу головки. Слабое усилие недостаточно сжимает прокладочный материал, прижимая его к поверхности блока или головки.

Низкокачественный материал

Некачественные ремонтные комплектующие очень просто определить визуально: они более тонкие. Паронитовые ремкомплекты с металлическими краями часто не совпадают по размеру, имеют не точно пробитые отверстия, кривые края. Такие детали использовать нельзя. Прокладки из металла должны быть идеально ровными, с точно пробитыми отверстиями, без трещин, царапин на поверхности. Для замены лучше использовать оригинальные ремонтные комплекты. Подделки стоят намного дешевле, но становятся причиной дорогого ремонта.

Руководство по ремонту

Любое руководство по ремонту данного узла подразумевает его демонтаж и установку. Если вы не знаете, как снять ГБЦ, то может более подробно почитать об этом . Обо всех остальных способах ремонта вы можете узнать ниже.

Замена клапанов ГБЦ

Процедура рассухаривания и замены клапанов по статистике чаще всего проводится на старых отечественных авто и иномарках. Но она является актуально и для более новых машин как российского, так и зарубежного производства. Для этого вы должны знать, как минимум, как происходит снятие и установка головки блока цилиндров. Чтобы заняться рассухариванием, следует купить специальный прибор, который так и называется — рассухариватель. Он может иметь разную конструкцию для определенной модели машины.

Если рассухаривателя у вас нет, то можно воспользоваться обычной металлической трубкой. Диаметр трубы должен составлять около 2 см. Под клапан следует подставить опору в камере сгорания. Головку БЦ поставьте на пол. Затем подставьте трубку на верхнюю часть клапана, ударьте по ней молотком. Ударив несколько раз, так называемые сухари рассыпятся и освободят пружинку. Пружинки демонтируются, после чего вынимаются сами клапаны. Их замена и установка происходит в обратной последовательности.

Замена втулок

Замена втулок осуществляется в том случае, когда эти элементы отработали свой ресурс эксплуатации. Для демонтажа следует использовать специальную оправку. Втулки без проблем демонтируются, мы рекомендуем покупать новые втулки диаметром на 0.05 см больше родных.

Для установки новых втулок вам потребуется:

  • оправка для установки;
  • смазка (можно использовать обычное моторное масло);
  • молоток.

ГБЦ устанавливается на подставку, а втулки смазываются смазкой. ГБЦ желательно нагреть до 100 градусов, для этого можно использовать электрическую плитку. Чтобы втулки еще легче вошли, можно поместить их на тридцать минут в морозильную камеру (до того, как смазать маслом). Когда все втулке заменены, нужно подождать какое-то время, пока головка остынет. Необходимо, чтобы клапаны не болтались, но и не заедали, в противном случае ремонт ГБЦ будет бесполезным.

Притирка клапанов

Если вы уже знаете, как осуществляется снятие и установка головки блока цилиндров, то завершающим этапом ремонта будет притирка клапанов и проверка герметичности прокладки. После замены данных элементов их притирка делается с той целью, чтобы эти элементы наиболее плотно прилегали к седлам.

Вам необходимо будет приобрести притирочную пасту, затем этим веществом нужно обработать клапан со всех сторон. После этого клапан устанавливается в головку.

Затем клапан необходимо будет вращать, для этого можно воспользоваться одним из наиболее актуальных методов.

  1. Первый метод — дедовский. Можно использовать кусочек шланга, который должен подходить под диаметр клапана. Шланг зажимается между ладонями и вращается сначала в одну, потом в другую сторону, поочередно. Такой метод является не особо удобным, ведь он был актуален не менее 30 лет назад.
  2. Современный метод. Чтобы облегчить этот процесс, можно использовать специальное приспособление для притирки элемента, продается в любом автомобильном магазине. Таким образом притереть клапан будет гораздо легче.

Чтобы понять, что клапан достаточно притерся, необходимо оценить визуально поверхность места установки и торцевой части клапана. Она должна быть матовой и непрерывной.

Что касается герметичности ГБЦ, то после замены прокладки этому моменту также следует уделить внимание. Герметичность проверяется путем залива керосина или топлива во впускной и выпускной коллекторы

Если все сделано качественно, то в течении 5-7 минут из под клапанов ГБЦ не будет вытекать жидкость, это является показателем.

Что такое прокладка

Прежде чем говорить о причинах того, почему вдруг пробило прокладку ГБЦ, нужно разобраться в сути этого элемента. Ведь многим кажется, что это обычный уплотнитель, который не должен играть ключевой роли в работоспособности двигателя и его систем. На практике всё обстоит иначе, поскольку уплотнителю отведено огромное значение в конструкции мотора.

У ДВС имеется два ключевых компонента его конструкции. Это блок, где располагаются цилиндры, а также сама головка этого блока, более известная как ГБЦ. То есть речь идёт о двух составляющих двигателя, которые соединяются между собой креплениями, а для обеспечения герметичности применяется та самая прокладка.

Основной задачей уплотнителя является обеспечение герметизации камер сгорания и всех внутри проходящих каналов, необходимых. Если же её пробивает по тем или иным причинам, это приводит к нарушениям работоспособности силового агрегата.

При производстве прокладок изготовители используют тонколистовой металл или армированный паронит, который имеет дополнительные металлические окантовки непосредственно под камеры сгорания. Стенки между некоторыми имеющимися отверстиями в изделии бывают крайне тонкими. И если неправильно установить элемент, он быстро прогорит.

Чтобы прокладка служила максимально долго и эффективно, важно обеспечить идеальное прилегание между поверхностями блока и головки. Здесь требуется обеспечить идеальную чистоту, отсутствие любых шероховатостей и неровностей

Ещё одним важным условием долговечности является правильное закручивание крепёжных болтов, что осуществляется в строго заданной последовательности и с чётко контролируемым моментом затяжки. Для этого автопроизводители обязательно прикладывают инструкцию с подробной схемой и описанием моментов затяжки при выполнении ремонтно-восстановительных работ, предусматривающих разъединение головки и блока.

Как понять, что прокладка ГБЦ пробита?

Не нужно проводить сложную диагностику, чтобы распознать прогар прокладки. На это указывает конкретный признак (а иногда их несколько), который соответствует именно этой поломки. Но вначале рассмотрим, по какой причине портятся прокладочные элементы.

Причины поломки

Самая первая причина преждевременного износа материала – ошибки во время сборки агрегата. На некоторых участках стенки прокладочного материала тонкие, из-за чего его легко порвать. Качество изделия – не менее важный фактор, определяющий частоту его замены.

Главный враг прокладочного материала головки – грязь

По этой причине во время замены очень важно следить за тем,  чтобы между блоком и головкой не попали посторонние предметы (даже песчинки). Также немаловажным фактором является качество соединяющихся поверхностей

Ни торец блока, ни головки не должны иметь дефекта в виде сколов или шероховатостей.

Еще одна причина быстрого прогорания прокладки – неправильная фиксация ГБЦ. Болт крепления нужно затягивать до определенной степени, а все крепежи следует устанавливать в своей последовательности. В какой последовательности, и с каким усилием должна выполняться затяжка болтов, сообщает производитель в технической литературе к автомобилю или инструкции к ремкомплекту, в котором находится прокладка.

Иногда перегрев мотора приводит к тому, что плоскость прокладки деформируется. Из-за этого материал быстрее прогорит и появится один из перечисленных ниже признаков.

Признаки пробитой прокладки ГБЦ

Один из самых известных симптомов – в процессе работы двигателя громкие хлопки из конкретного цилиндра (или нескольких). Вот еще несколько признаков, указывающих на проблему с прокладочным материалом:

  • Троение двс. Это может происходить (если исправны топливная и система зажигания), когда образовалась брешь между цилиндрами. Диагностируется эта неисправность замером компрессии. Однако низкое давление и троение являются также симптомами более серьезной «болезни» мотора. О причинах троения рассказано здесь, а о замерах давления обсуждалось здесь;
  • Намного реже – появление выхлопных газов в системе охлаждения. В этом случае произошел прогар участка, где проходит охлаждающая магистраль рубашки;
  • Перегрев мотора. Это случается, если прогорают канты уплотнения цилиндров. Из-за этого выхлопные газы слишком сильно нагревают ОЖ, что приводит к худшему отводу тепла от стенок цилиндров;
  • Масло в системе охлаждения. В первом случае владелец авто заметит в расширительном бачке пятна смазки (их размеры зависят от степени прогара). Во втором – в масле будет образовываться эмульсия. Ее легко заметить, если достать щуп после работы мотора. На его поверхности будет видна белая пена;
  • Прогар между цилиндрами может проявляться затрудненным холодным пуском силового агрегата, но после прогрева его стабильность возвращается;
  • Появление масляных потеков на месте стыка блока и головки;
  • Густой и белый выхлоп и стабильное снижение уровня антифриза без внешних протечек.

Как проконтролировать качество работы?

Чтобы убедиться в качестве выполненной работы, обязательно проверяйте момент затяжки (для этого пользуйтесь динамометрическим ключом).

При выполнении работы вы должны дождаться момента, когда болт дойдет до своего «предела текучести». Это легко диагностировать. Как только вы выставите необходимый момент затяжки, он не будет меняться.

При этом учтите два важных момента. Если вы увеличивает момент до уровня в 20 кГсм, а болт не проворачивается, то его необходимо менять.

Причина – слишком большая прочность. Если же затянуть болт невозможно и момент все время уменьшается, то его также стоит заменить.

Основные разновидности прокладок

Прокладки головки блока цилиндров изготавливаются из армированного паронита с прочной стальной окантовкой или из тонкого листового металла. Изолятор герметизирует камеры сгорания и каналы системы охлаждения, по которым циркулирует антифриз. Физический износ прокладки и существенные температурные нагрузки приводят к ее повреждению, что нарушает работу двигателя, в камеру сгорания попадает масло и охлаждающая жидкость. Мотор начинает сильно дымить сизым выхлопом, а в скором времени из строя выходит поршневая группа, что приводит к необходимости капитального ремонта.

Преимущества металлических прокладок ГБЦ:

  • отличная прочность;
  • устойчивость к износу;
  • доступная стоимость.

Преимуществом паронитовых прокладок является гибкость этого материала, что позволяет изолятору, даже при наличии небольших термических деформаций блока цилиндров или головки, плотно прилегать к поверхности, обеспечивая правильную работу двигателя автомобиля. Однако этот материал не столь прочен и устойчив к критическим температурам, поэтому на машинах с турбированными и высокофорсированными моторами использовать паронитовые прокладки не рекомендуется.

Как определить пробитую прокладку ГБЦ

При появлении подозрений на неполадки в механической части двигателя лучше всего обратиться к мотористу. Но можно и самостоятельно провести экспресс-диагностику доступными средствами, если понимать физику происходящего и обладать некоторым опытом в проверке двигателей.

Основные признаки уже были перечислены выше, надо лишь попытаться локализовать неисправность. Сильно не углубляясь, поскольку головку скорее всего всё равно снимать придётся, после чего многое прояснится визуально.

С помощью презерватива, перчатки или воздушного шара

Проход газов в систему охлаждения можно определить на запах, но это не всегда просто выделяется на фоне прочих ароматов.

Но если надеть на горловину резиновый мешок, в качестве которого подойдёт многое, начиная от детского шарика и до презерватива, то выделяющиеся из камеры сгорания газы начнут при работающем двигателе его надувать.

Вот этот эффект уже трудно не заметить. Только не при рабочей температуре, иначе антифриз начнёт кипеть, его сдерживает давление герметичной системы.

Проверка бутылкой

По тому же принципу можно использовать прозрачную бутылку с водой, в которую вставлен отрезок шланга. Второй его конец любым из доступных способов герметично подсоединяется к пространству над жидкостью в расширительном бачке.

Очевидно, что те же газы, которые надували шарик в предыдущем тесте, будут наглядно себя обнаруживать, выходя из шланга в воду.

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

  1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
  2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
  3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
  4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Появление  масляной пленки в системе охлаждения

Это самый редкий вариант пробоя прокладки, так как, как правило, масляный канал уплотняется медной вставкой.  И, тем не менее, такой пробой встречается.

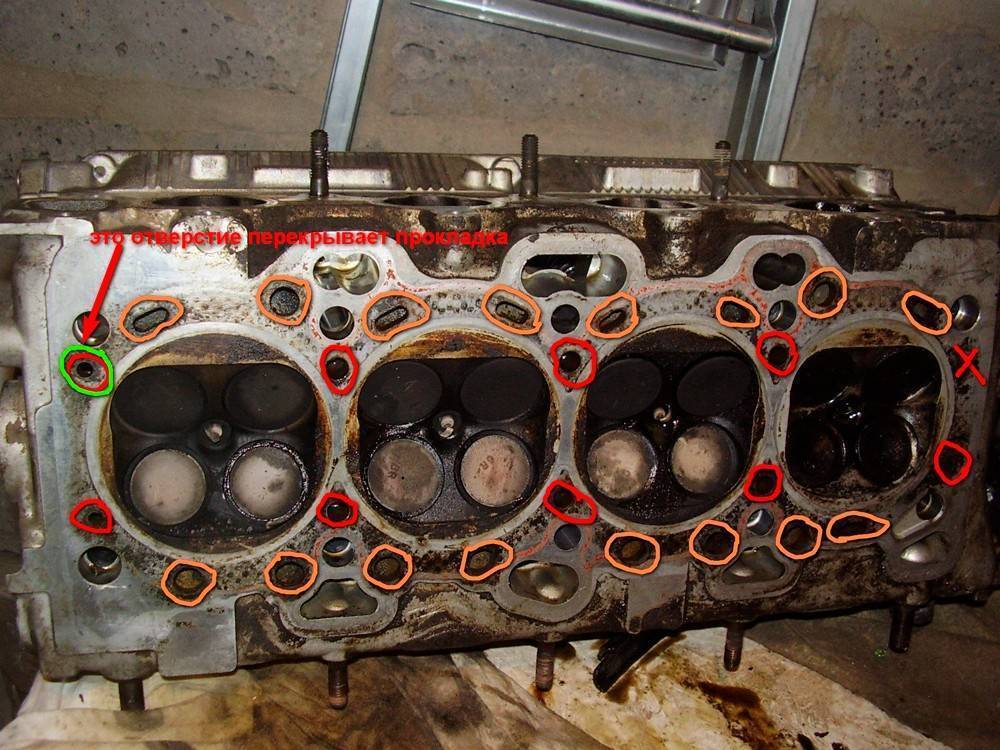

Выглядит пробой вот так:

Дело в том, что давление в системе смазки достигает 6 кг/см и естественно оно превосходит давление в системе охлаждения, поэтому масло начинает попадать в антифриз и образуют масляную пленку в расширительном бачке.

Диагностируется такой пробой просто —  если вы часто заглядываете под капот и  видите в расширительном бачке появление  масляной пленки, можно сделать предположение о том, что пробита прокладка ГБЦ.

Конечно, если у вас автомобиль оборудован теплообменником масло — антифриз,  или в машине установлена автоматическая коробка перемены передач,  необходимо сначала проверить эти узлы,  а потом уже проверять на неисправность прокладку головки блока цилиндров.

Как устранить неисправность

Мелочей в ремонте здесь быть не должно. Прошли те времена, когда прокладку меняли даже не снимая головку с мотора, а лишь её приподнимая. Так можно в лучшем случае лишь просто уничтожить новую деталь.

Даже обращаясь по поводу ремонта нельзя просить поменять прокладку. Правильная формулировка здесь – устранить причину.

  1. После снятия ГБЦ надо точно выяснить, что именно произошло и по какой причине. Не найдя конкретной последовательности событий, лучше мотор не собирать. И только всё поняв, можно приступать к устранению.
  2. Поверхности головки и блока должны быть очищены и выведены в идеальную плоскость с помощью измерительного инструмента и станочного оборудования, если потребуется. Не надо надеяться, что прокладка всё исправит, подстроившись под неровности. Она так не работает.
  3. Болты крепления заменяются на новые, поработавшие в зоне текучести материала ненадёжны, даже если размеры пока в норме. Резьба должна быть чистой, масло и антифриз из глухих отверстий полностью удаляются с продувкой.
  4. Монтаж осуществляется строго по технологии, никаких экспериментов или переноса устаревших способов крепления из прошлого века тут делать не надо.
  5. В некоторых моторах приходится вести учёт изменения объёма камеры сгорания из-за неоднократной фрезеровки поверхностей – изменяется степень сжатия.
  6. Системы охлаждения и смазки придётся тщательно промыть, никаких следов эмульсии оставаться не должно. Безусловно заменяются масло и антифриз.

Первое время эксплуатация должна вестись как при обкатке мотора, без больших нагрузок и с контролем температуры. Вполне возможно, что при ремонте что-то было упущено, не стоит усугублять ситуацию.

Другие явные признаки пробитой прокладки

В том случае, когда явного подтекания масла или прорыва выхлопных газов диагностировать не удалось, приходится сталкиваться с более сложными последствиями прогара прокладки:

  1. Белая эмульсия на масляном щупе или под маслозаливной пробкой на крышке газораспределительного механизма. Это говорит о том, что охлаждающая жидкость попала в систему смазки через повреждённую прокладку. При этом уровень масла будет расти, а уровень антифриза падать. Это будет ещё одной подсказкой для выяснения причин неисправности. В большинстве случаев ремонт ограничивается заменой прокладки и масла с антифризом, хотя иногда возникают трещины в самих масляных каналах или в каналах водяной рубашки, тогда светит замена блока или головки.

    Чистая крышка — проблем нет

    Белая эмульсия на крышке

  2. Белый густой дым из выхлопной трубы независимо от температуры воздуха. В таком случае антифриз попадает из водяной рубашки в камеру сгорания, из-за чего и образуется белый густой пар. Пар не заметить довольно сложно, но ещё одной подсказкой в таком случае будет возросший расход топлива и резкое падение мощности двигателя, а также падение уровня охлаждающей жидкости.
  3. Прорыв выхлопных газов наружу. В этом случае сразу все понятно — шумная работа двигателя и появление отработанных газов в подкапотном пространстве красноречиво расскажут о неисправности.
  4. Прорыв выхлопных газов в систему охлаждения. Ситуация опасна тем, что в таком случае двигатель практически не охлаждается и моментально критически перегревается. Антифриз подогревается пузырьками отработанных газов, а кроме того, получает тепло от двигателя, жидкость просто не успевает остывать. Диагностика проста и в этом случае — в расширительном бачке будут явно видны пузырьки выхлопных газов, да и их запах из расширительного бачка скажет о том же.
  5. Прорыв масла в систему охлаждения — в этом случае на поверхности антифриза будут явно видны масляные пятна, что говорит о необходимости замены прокладки.

Начало проведения работ

Самое первое действие — это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же — необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым — сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное — демонтаж и установку головки блока.

Рекомендуем: Удаление царапин на бампере своими руками — способы и технология

Что делать в случае разгерметизации

Вне зависимости от того, насколько сильно был повреждён уплотнитель, действовать в сложившейся ситуации всегда нужно только по одному сценарию.

Неопытные автомобилисты часто интересуются, можно ли ездить на машине с пробитой, пусть даже и не сильно, прокладкой ГБЦ. И что будет цилиндру, если продолжить эксплуатацию.

Некоторые скажут, что я ездил спокойно в прошлый раз и смогу продолжить поездку без замены и принятия каких-либо экстренных мер. Но в действительности далеко вы уехать не сможете. Если не остановить процесс разгерметизации вовремя, это приведёт к катастрофическим последствиям для транспортного средства. Прокладка полностью прогорит, начнётся смешивание рабочих жидкостей, проблемы с охлаждением, выхлопом и пр. Итогом может стать полный отказ мотора, который не всегда подлежит восстановлению даже при учёте проведения капитального ремонта.

То есть ехать вы можете, если увидели слабое проявление первых признаков пробитого уплотнителя. Но ехать следует до гаража или ближайшего автосервиса, где вам помогут решить проблему.

Пробитая или прогоревшая прокладка говорит лишь о том, что её нужно менять. При этом процедура подразумевает выполнение нескольких процедур:

  • Для начала снимаются все узлы и элементы подкапотного пространства, соединённые с двигателем и мешающие доступу к головке блока.
  • Затем откручиваются болты. В большинстве случаев старые болты уже не пригодны к дальнейшему использованию. Помимо прокладки, придётся купить комплект новых болтов.
  • При нарушении плоскости головки, проводится работа по шлифовке поверхности. Тут не обойтись без специальных станков, которые вряд ли есть у рядового автовладельца в гараже.
  • Новая прокладка обязательно приобретается с учётом того, какой толщины слой металла был снят в процессе шлифовки.
  • Головка и блок очищаются от всего накопившегося нагара в местах стыка с уплотнителем. Все следы старой прокладка тщательно удаляются.
  • Ещё предстоит полная ревизия всех поверхности. Задачей автовладельца или мастера, который проводит ревизию, является обнаружение зазоров. Они могут присутствовать, но не должны превышать 0,5-1 миллиметр. Если зазоры есть на головке, придётся её шлифовать или покупать новую ГБЦ.
  • В процессе замены рекомендуется наносить на поверхности стыковки слой смазки графитового типа. Это придаст уплотнителю дополнительную мягкость и позволит лучше занять оптимальную позицию на поверхности.

Когда все мероприятия по замене будут завершены, в течение нескольких недель или сотен пройденных километров крайне важно следить за работоспособностью силового агрегата, не перегружать его и наблюдать за возможным появлением признаков износа уже с новым уплотнителем. Не нагружайте мотор сразу после смены прокладки

Дайте ему поработать при малой и средней нагрузке. Так уплотнитель полноценно встанет на своё место и гарантирует нужный уровень герметичности

Не нагружайте мотор сразу после смены прокладки. Дайте ему поработать при малой и средней нагрузке. Так уплотнитель полноценно встанет на своё место и гарантирует нужный уровень герметичности.

Большую роль играет то, насколько качественным было изделие изначально, и соблюдали ли вы правила затяжки, которые предусмотрены производителем и обязательно внесены в руководство по эксплуатации. Отклонение от этих норм не гарантирует хороший результат. Вы можете зря потратить деньги, время и силы.

Диагностика неисправностей и ремонт головки блока цилиндров

В процессе эксплуатации, головка блока испытывает большие нагрузки. Это и механическое воздействие деталей, и высокие температуры, образуемые в камере сгорания. Чаще всего, все неисправности сводятся к тому, что двигатель перестает развивать требуемую мощность и начинает работать неустойчиво. Если регулировка механизмов, имеющих к этому отношению, не дают должного эффекта, значит, самое время провести ремонт головки блока цилиндров.

Диагностика неисправностей начинается с внешнего осмотра газораспределительного механизма, а также корпуса головки. На ней недолжно быть все возможных трещин, сколов и прочих дефектов.

Кстати о трещинах. Это самая страшная неисправность ГБЦ. Она может образоваться в результате воздействия больших температур. Чаще всего, это происходит из-за частых перегревов двигателя. Вначале, это будет микротрещина, которая постепенно будет разрастаться. О ее присутствии будет говорить наличие в охлаждающей жидкости остатков масла и появление соответствующих пузырей в бачке. Трещина в блоке нарушит герметизацию клапанного механизма, что приведет к ослаблению посадки многих деталей. Как следствие, снижение мощности двигателя, падение компрессии и т п. Ремонт блока с трещиной, как и с любыми другими механическими повреждениями не допустим, поэтому его подвергают замене.

При снятии ГБЦ проверяют нижнюю плоскость соединения с блоком цилиндров. Для этого, к ней прикладывается специальная линейка по диагонали всей длины ГБЦ. Контроль зазоров выполняется с помощью измерительного щупа. Нормой измерений можно считать зазор, не превышающий 0,06 миллиметров. Если эта величина больше, то плоскость подвергают шлифовке.

Проверка износа шеек опоры кулачкового вала и его подшипников выполняется с помощью микрометра. Результаты измерений необходимо сравнить с нормами, которые допустимы именно для вашей модели двигателя. Если имеются определенные отклонения, то, исходя из значений, принимается решение о способе ремонта.

Состояние таких деталей, как коромысла, седла и рычаги определяется с помощью внешнего осмотра. В том случае, когда фаска «утоплена», но стержень, при этом, находится в порядке, то ее нужно обработать. После этого, клапан можно применять снова.

Всевозможные внешние дефекты в виде царапин, заусенцев и т п. устраняются при помощи шлифовки. Данная процедура, прежде всего, касается тех мест, где необходима герметизация соединений.

Данная процедура выполняется при обнаружении серьезных повреждений корпуса ГБЦ. Как было сказано ранее, к ним относятся различные трещины и отломившееся части. Помимо этого, замена потребуется в случае, когда отклонения величины зазоров от нормы значительно превышают допустимые значения и в любых других случаях, когда невозможно провести ремонт.

Вместе с новой головкой, необходимо сразу подвергать замене прокладку ГБЦ, а также прокладку ее крышки. Данные элементы всегда заменяются новыми при установке новой головки.

Чтобы провести замену, необходимо отсоединить все части, которые препятствуют демонтажу ГБЦ. Ими могут быть – инжектор, карбюратор, впускные и выпускные коллекторы, механизмы распределения зажигания (свечи, бронепровода, трамблер), элементы системы охлаждения (патрубки), а также различные штекера и датчики. После этого демонтируют ремень или цепь привода газораспределительного механизма. На некоторых моделях двигателей еще и бензонасос.

После этого, откручивают гайки крепления крышки головки и снимают саму крышку. После этого, вы можете принимать решение по снятию головки блока. Допускаются варианты, когда разборка клапанного механизма и демонтаж распределительного вала производится после снятия ГБЦ или до его снятия. В первом случае, выполнить эту процедуру намного легче, потому что есть ряд деталей, открутить которые можно только с помощью надежной фиксации ГБЦ.

После полной разборки и снятия ГБЦ устанавливают новую деталь. Ее можно выполнять как с установленным на нем механизмом газораспределения, так и с перестановкой старых деталей на новую головку. В последнем случае, необходимо будет провести регулировку и подгонку клапанов, а также прочих элементов.

После установки ГБЦ, все снятые элементы устанавливаются в обратной последовательности. После этого, необходимо будет провести регулировку угла опережения зажигания и газораспределительного механизма.

Как узнать что пробита прокладка ГБЦ

Понять, пробита ли прокладка ГБЦ, можно, воспользовавшись одним из нескольких методов. В данном случае диагностика несложная, и по плечу любому, даже начинающему и неопытному водителю.

Для проверки целостности прокладки необходимо выполнить одно из следующих действий:

  • При запущенном двигателе визуально осмотреть, не идет ли дым из щели между ГБЦ и БЦ. Также послушать, не доносятся ли оттуда громкие звенящие звуки, которых до этого не было.
  • Осмотреть поверхности крышек радиатора и расширительного бачка системы охлаждения, а также горловины для заливки масла в двигатель. Для этого их нужно просто открутить и визуально осмотреть. В случае, если антифриз попал в двигатель, то на крышке масляной горловины будет эмульсия рыжеватого цвета. Если же масло попало в антифриз, то на крышках радиатора или расширительного бачка будут маслянистые отложения. Белый дым из выхлопной трубы
  • Убедиться, что из выхлопной трубы не идет белый дым (на самом деле это пар). Если он есть — значит, велика вероятность прогара прокладки. Особенно, если выхлопной дым имеет сладковатый запах (в случае, если вы в качестве охлаждающей жидкости используете антифриз, а не обычную воду). Параллельно с этим обычно уровень ОЖ в радиаторе падает. Это косвенный признак упомянутой неисправности.
  • Проверить, поступают ли выхлопные газы в систему охлаждения. Это можно сделать двумя способами — визуально и с помощью подручных средств. В первом случае достаточно открутить крышку радиатора или расширительного бачка и посмотреть, нет ли там интенсивного бурления. Однако даже если интенсивных “гейзеров” там не наблюдается, необходимо воспользоваться подручными средствами. Чаще всего для этого используют банальный презерватив.

Как проверить прокладку ГБЦ с помощью презерватива

Одним из действенных и популярных методов проверки является метод с использованием воздушного шарика или презерватива. Его надевают на горловину расширительного бачка, предварительно открутив крышку. Главное, чтобы презерватив сидел на горловине плотно и обеспечивал герметичность (вместо презерватива можно использовать пакет или воздушный шарик, однако диаметр презерватива обычно идеально подходит для горловины бачка). После того, как вы наденете его на бачок, необходимо запустить двигатель и дать ему поработать несколько минут на оборотах 3…5 тысяч оборотов в минуту. В зависимости от уровня разгерметизации презерватив наполнится газами быстро или медленно. Это зависит от конкретной ситуации. В любом случае, если он начал наполняться выхлопными газами — это значит, что пробита прокладка ГБЦ.

Проверка прокладки ГБЦ презервативом

Проверка презервативом

Проверка прокладки бутылкой

Еще один метод, как определить, пробита ли прокладка ГБЦ, часто используют на грузовых машинах. Для этого достаточно иметь небольшую бутылку с водой (например, объемом 0,5 литра). Как правило, на расширительных бачках имеется сапун (трубка, с помощью которой поддерживается одинаковое с атмосферным давлением в закрытой емкости). Метод очень прост. При заведенном двигателе необходимо конец сапуна поместить в емкость с водой. В случае, если прокладка пробита, то из трубки начнут выходить пузырьки воздуха. Если их нет — значит, с прокладкой все в порядке. Если при этом из сапуна начала появляться охлаждающая жидкость — это также означает, что с прокладкой все в порядке.

Проверка прокладки ГБЦ на грузовиках

Проверка с помощью бутылки

Два описанных выше метода подходят для диагностики неисправности, когда выхлопные газы прорываются в рубашку охлаждения. Эти методы очень действенны и используются автомобилистами уже десятки лет.
