Принцип работы генератора автомобиля – все просто и понятно!

Как устроен электрогенератор?

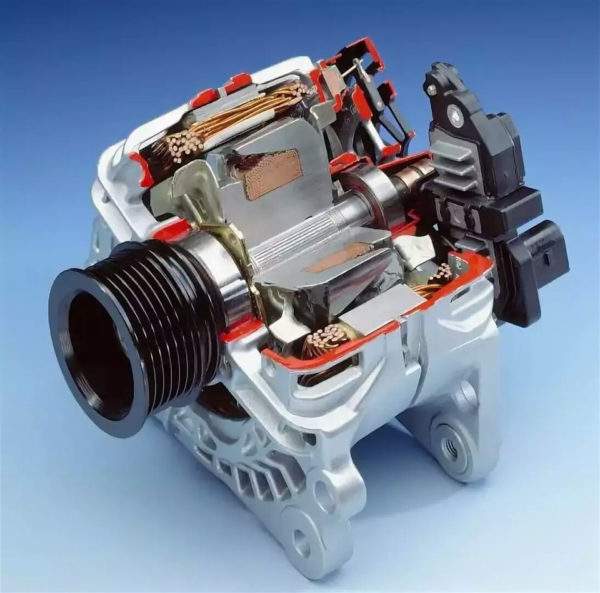

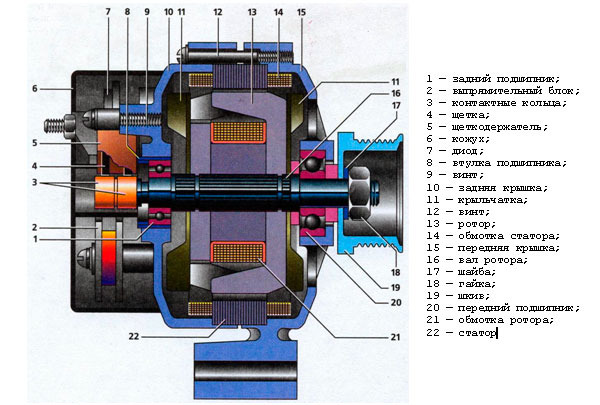

Основная деталь аппарата – корпус, состоящий из двух крышек и выполненный из алюминиевого сплава, обеспечивающего эффективный отвод излишков теплоты. На корпусе предусматривается крепежный фланец либо прилив со сквозным отверстием под длинный болт (в зависимости от марки автомобиля). В целом устройство агрегата выглядит так:

1. Передняя и задняя крышки корпуса стянуты между собой винтами, изнутри к ним крепится неподвижная обмотка статора.
2. На торцах крышек сделаны отверстия, куда запрессовываются подшипники вала ротора. Также по бокам предусмотрены вентиляционные проемы, служащие для охлаждения внутренностей генератора.
3. Ротор, вращающийся внутри корпуса на подшипниках, представляет собой вал со второй обмоткой и двумя металлическими втулками, имеющими клиновидные вырезы. Со стороны передней крышки к валу гайкой прикручен приводной шкив.
4. Снаружи задней крышки расположены медные контактные кольца и графитовые щетки, вставленные в специальные гнезда – щеткодержатели. Рядом на пластине в виде подковы собрана выпрямительная схема на диодах (иначе – диодный мост).
5. Элементы передачи тока от ротора (щетки, кольца) и диодная схема закрыты снаружи защитным кожухом с многочисленными отверстиями для охлаждения. На заднем конце вала (под кожухом) закреплена крыльчатка, прогоняющая воздух сквозь корпус агрегата.

Устройство генератора электрического тока мало изменилось с момента его изобретения. Данный агрегат, предназначенный для преобразования энергии вращения в электричество, отличается совершенной конструкцией и высокой эффективностью. КПД аппарата составляет 98–99%!

Поскольку токоведущие скользящие контакты (щетки) являются слабым звеном конструкции и быстро истираются, в более современных генераторах реализован безщеточный способ передачи тока. В процессе задействована установленная на валу звездочка и дополнительная обмотка, прикрепленная изнутри к торцу задней крышки.

Невзирая на кажущуюся сложность конструкции автомобильного электрогенератора, разобрать его довольно просто. Чтобы вытащить ротор, достаточно открутить кожух и винты, стягивающие 2 крышки, предварительно сняв приводной шкив.

Основные неисправности

Устройство достаточно надежно и должно работать долго, но некоторые компоненты могут выйти из строя по разным причинам. Неисправности могут быть механического или электрического характера.

Поскольку генератор переменного тока и аккумулятор автомобиля работают неразрывно, отказ любого из этих устройств приведет к тому, что загорится индикатор разряда аккумулятора, а также может загореться лампа «Check Engine». Используйте универсальный автомобильный сканер Rokodil ScanX Pro для проверки состояния аккумулятора и диагностики неисправностей.

Rokodil ScanX Pro

Неисправности, связанные с генератором переменного тока или плохим электрическим соединением в цепи управления, часто указываются ошибками P0620 и P0622.

Механические неисправности

Основной возможной неисправностью может быть порванный приводной ремень. В этом случае вращение от коленчатого вала к ротору не передается. Аккумулятор будет нести нагрузку и начнет разряжаться. Об этом будет свидетельствовать индикаторная лампочка в салоне автомобиля. Состояние и натяжение ремня следует периодически проверять, чтобы предотвратить его разрыв.

Также может случиться, что графитовые щетки просто износились. В этом случае следует заменить весь щеточный узел.

Электрические неисправности

Электрические проблемы в генераторе переменного тока не являются редкостью, и их бывает трудно обнаружить. Возможно короткое замыкание в обмотке возбуждения ротора или статора или обрыв обмотки. Регулятор напряжения может выйти из строя, что приведет к серьезным проблемам для всей электроники и аккумулятора. Так называемые отказы диодного моста также могут происходить по различным причинам. Не отсоединяйте генератор или аккумулятор при работающем двигателе. Также убедитесь в надежности соединений, очистите клеммы и т.д.

Каждый водитель должен быть знаком с устройством и принципом работы автомобильного генератора переменного тока. Это поможет избежать многих проблем, которые могут возникнуть с устройством. Компоненты генератора должны регулярно проверяться. Проверьте натяжение и состояние приводного ремня, крепление устройства, напряжение и другие компоненты. При правильной эксплуатации устройство прослужит много лет в хорошем рабочем состоянии.

Физический принцип работы электродвигателя постоянного тока

Если мы вспомним закон Ампера, то будет понятно, что на проводник с током в магнитном поле действует некоторая сила. Именно это обстоятельство позволяет получить вращающийся якорь.

Вспомним самый простой опыт, который показывают школьникам. Рамку с током помещают в магнитное поле и она начинает двигаться. Правда двигается она недолго, а скорее дергается. Всему виной несовпадение векторов. Размести мы магниты слегка иначе и получили бы постоянное движение.

Силы Ампера, действующие на боковые стороны рамки, будут создавать вращающий момент, величина которого пропорциональна магнитной индукции, силе тока в рамке, ее площади S и зависит от угла a между вектором магнитной индукции и нормалью к рамке.

Рамка с током в магнитном поле

В представленной ситуации рамка будет вращаться только тогда, когда вектора Fа будут не деформировать её, а придавать вращательное движение.

Вот так крутится рамка

Для этого в данном примере рамку нужно повернуть на 90 градусов. Теперь представим, что якорь нашего двигателя весь состоит из таких рамок, их очень много. Это улучшит процесс движения.

Вот и получился самый простой электрический двигатель постоянного тока.

Теперь представим, как будет выглядеть поведение такого двигателя при включении в цепь с переменным током. Он начнет танцевать в разные стороны. Ведь переменный электрический ток отличается тем, что регулярно меняет своё направление. Рамка с током, через которую он проходит, будет также менять направление своего движения. Крутиться равномерно такая штука не сможет. Поэтому, в переменных сетях используется двигатели переменного тока. Двигатель постоянного тока конечно же сможет работать в переменной сети, но для этого нужно использовать выпрямитель перед ним.

Правда бывают и универсальные электродвигатели, которые одинаково комфортно юзаются и там, и там. Но про это чуть позже.

Рекомендации по замене генератора

Заменить генератор в машине можно, но для этого необходимо соблюдать некоторые правила:

• у нового агрегата должны быть такие же токоскоростные характеристики, как и у штатного;
• энергетические параметры генераторов обязательно должны быть одинаковыми;
• размеры нового генератора должны быть подходящими, чтобы можно было легко установить его на мотор;
• у агрегатов должны быть одинаковые передаточные числа;
• схемы обоих генераторов должны быть полностью идентичными.

Учитывайте то, что в основном агрегаты, установленные на иномарках, крепятся только одной лапой. В то же время отечественные устройства крепятся на мотор с помощью двух лап. Поэтому, меняя зарубежный агрегат на наш, вам придётся заменить кронштейн крепления на моторе.

Принцип работы автомобильного генератора, особенности схемы

Принцип действия генераторного узла построен на эффекте электромагнитной индукции.

В случае прохождения магнитного потока через катушку и его изменения, на выводах появляется и меняется напряжение (в зависимости от скорости изменения потока). Аналогичным образом работает и обратный процесс.

Так, для получения магнитного потока требуется подать на катушку напряжение.

Выходит, что для создания переменного напряжения требуются две составляющие:

• Катушка (именно с нее снимается напряжение).
• Источник магнитного поля.

Не менее важным элементом, как отмечалось выше, является ротор, выступающий в роли источника магнитного поля.

У полюсной системы узла присутствует остаточный магнитный поток (даже при отсутствии тока в обмотке).

Этот параметр небольшой, поэтому способен вызвать самовозбуждение только на повышенных оборотах. По этой причине по обмотке ротора пропускают сначала небольшой ток, обеспечивающий намагничивание устройства.

Упомянутая выше цепочка подразумевает прохождение тока от АКБ через лампочку контроля.

Главный параметр здесь — сила тока, которая быть в пределах нормы. Если ток будет завышенным, аккумулятор быстро разрядится, а если заниженным — возрастет риск возбуждения генератора на ХХ мотора (холостых оборотах).

С учетом этих параметров подбирается и мощность лампочки, которая должна составлять 2-3 Вт.

Как только напряжение достигает требуемого параметра, лампочка гаснет, а обмотки возбуждения питаются от самого автомобильного генератора. При этом источник питания переходит в режим самовозбуждения.

Снятие напряжения производится со статорной обмотки, которая выполнена в трехфазном исполнении.

Узел состоит 3-х индивидуальных (фазных) обмоток, намотанных по определенному принципу на магнитопроводе.

Токи и напряжения в обмотках смещены между собой на 120 градусов. При этом сами обмотки могут собираться в двух вариантах — «звездой» или «треугольником».

Если выбрана схема «треугольник», фазные токи в 3-х отмотках будут в 1,73 раза меньше, чем общий ток, отдаваемый генераторной установкой.

Вот почему в автомобильных генераторах большой мощности чаще всего применяется схема «треугольника».

Это как раз объясняется меньшими токами, благодаря которым удается намотать обмотку проводом меньшего сечения.

Такой же провод можно использовать и в соединениях типа «звезда».

Чтобы созданный магнитный поток шел по назначению, и направлялся к статорной обмотке, катушки находятся в специальных пазах магнитопровода.

Из-за появления магнитного поля в обмотках и в статорном магнитопроводе, появляются вихревые токи.

Действие последних приводит к нагреву статора и снижению мощности генератора. Для уменьшения этого эффекта при изготовлении магнитопровода применяются стальные пластины.

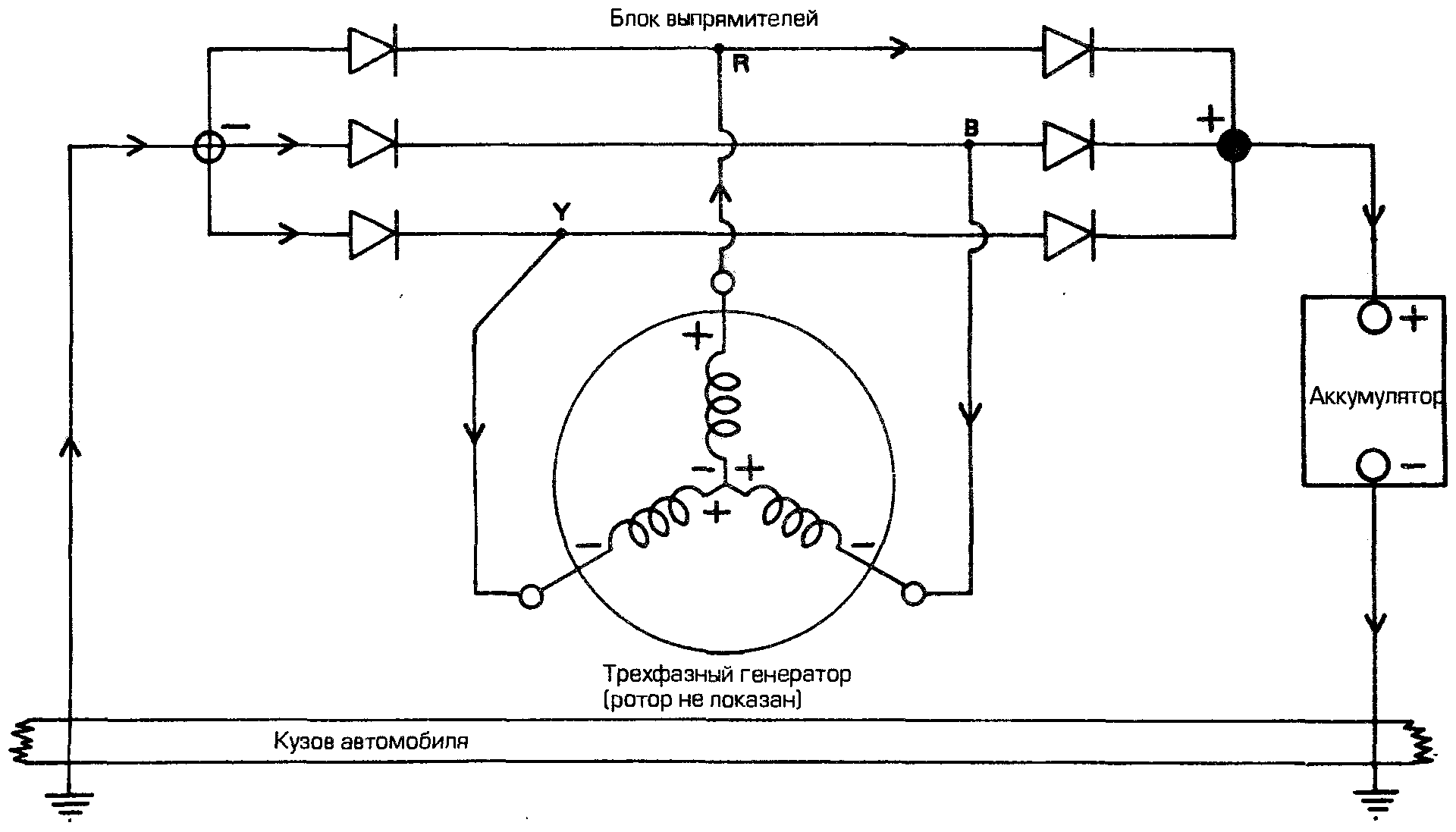

Выработанное напряжение поступает в бортовую сеть через группу диодов (выпрямительный мост), о котором упоминалось выше.

После открытия диоды не создают сопротивления, и дают току беспрепятственно проходить в бортовую сеть.

Но при обратном напряжении I не пропускается. Фактически, остается только положительная полуволна.

Некоторые производители автомобилей для защиты электроники меняют диоды на стабилитроны.

Главной особенностью деталей является способность не пропускать ток до определенного параметра напряжения (25-30 Вольт).

После прохождения этого предела стабилитрон «пробивается» и пропускает обратный ток. При этом напряжение на «плюсовом» проводе генератора остается неизменным, что не несет риски для устройства.

К слову, способность стабилитрона поддерживать на выводах постоянное U даже после «пробоя» применяется в регуляторах.

В результате после прохождения диодного моста (стабилитронов) напряжение выпрямляется, становится постоянным.

У многих типов генераторных установок обмотка возбуждения имеет свой выпрямитель, собранный из 3-х диодов.

Благодаря такому подключению, протекание тока разряда от АКБ исключено.

Диоды, относящиеся к обмотке возбуждения, работают по аналогичному принципу и питают обмотку постоянным напряжением.

Здесь выпрямительное устройство состоит из шести диодов, три их которых являются отрицательными.

В процессе работы генератора ток возбуждения ниже параметра, который отдает автомобильный генератор.

Следовательно, для выпрямления тока на обмотке возбуждения достаточно диодов с номинальным током до двух Ампер.

Для сравнения силовые выпрямители имеют номинальный ток до 20-25 Ампер. Если требуется увеличить мощность генератора, ставится еще одно плечо с диодами.

Распространенные неисправности

Индикатором работоспособности генераторной установки служит сигнальная лампа красного цвета, размещенная на панели приборов. Ее включение свидетельствует о том, что вместо генератора бортовую сеть обеспечивает энергией аккумулятор, который постепенно разряжается.

Автомобильный электрогенератор – довольно надежный агрегат, но не вечный. В результате износа деталей автолюбителю приходится сталкиваться со следующими неисправностями:

• растягивание и проскальзывание приводного ремня (сигнальная лампа может помигивать);
• истирание рабочей поверхности щеток либо контактных колец;
• износ и разрушение сепараторов подшипников;
• выход из строя электроники реле-регулятора;
• нарушение целостности электрических цепей.

К полному отказу генератора ведут последние 2 причины – поломка регулятора и обрыв цепи. Тогда напряжение от агрегата не поступает вовсе. В остальных случаях зарядка аккумулятора продолжается, но с перебоями. При изношенных подшипниках ротора работа генератора автомобиля сопровождается сильным шумом, а проскальзывающий ремень издает громкий писк.

Замена либо натяжка ремня привода не составляет серьезной проблемы, генератор демонтировать не нужно. В большинстве автомобилей ослабляется фиксирующая гайка натяжного кронштейна и болт крепления агрегата, после чего ремень можно сбросить или натянуть. В некоторых машинах ременная передача регулируется отдельным роликом.

Для замены подшипников, щеток либо колец электрогенератор придется снять и разобрать. Демонтаж лучше произвести до покупки новых деталей, дабы не ошибиться с размерами.

Некоторые поломки, встречающиеся довольно редко, ведут к полной замене генератора:

• замыкание витков роторной или статорной обмотки;
• обрыв внутри катушки;
• износ вала либо гнезда в крышке, в результате чего проскальзывает обойма подшипника.

Работоспособность генератора можно проверить в гаражных условиях, подключив к клеммам аккумуляторной батареи вольтметр. Замер производится на холостых оборотах двигателя. Если напряжение превышает 14,7 В, налицо так называемая перезарядка и проблема кроется в блоке регулятора. Показания ниже 13,6 вольт указывают на слабую генерацию тока либо ее отсутствие.

Причиной неполадки также бывает пробой диодов выпрямительного моста, который меняется целиком, вместе с «подковой». Если же на греющиеся диоды постоянно попадает грязь и масло от двигателя (через вентиляционные проемы кожуха), то возможно возгорание задней части электрогенератора. После обнаружения смазки внутри агрегата его необходимо разобрать и хорошенько вычистить.

Основные неисправности

Поломки «бортовой электростанции» вызваны неправильной эксплуатацией транспортного средства, выработкой ресурса деталей трения либо выходом из строя электрики. Вначале производится визуальная диагностика и выявление посторонних звуков, затем проверяется электрическая часть мультиметром (тестером). Основные неисправности сведены в таблицу:

Поломка	Причина	Ремонт
свист, потеря мощности на высоких оборотах	недостаточная натяжка ремня, поломка подшипника/втулки	регулировка натяжения, замена втулки/подшипника
недозаряд	неисправно реле регулятора	замена реле
перезарядка	неисправно реле регулятора	замена реле
люфт вала	отказ подшипника или выработка втулки	замена расходника
утечка тока, снижение напряжения	пробой диода	замена диодов выпрямителя
отказ генератора	подгорание или износ коллектора, обрыв обмотки возбуждения, зависание щеток, заклинивание ротора в статоре, обрыв ведущего от АКБ провода	устранить указанные поломки

Синхронный двигатель (СД)

Синхронный двигатель — агрегат с индивидуальной конструкцией ротора и индуктором с постоянными магнитами. Отличается улучшенными характеристиками мощности, момента и инерции. Имеет ряд особенностей конструкции и принципе действия.

Устройство

Конструктивно состоит из двух элементов: ротора (вращается) и статора (фиксированный механизм). Роторный узел находится во внутренней части статора, но бывают конструкции, когда ротор расположен поверх статора.

В состав ротора входят постоянные магниты, отличающиеся повышенной коэрцитивной силой.

Конструктивно СД делятся на два типа по полюсам:

1. Неявно выраженные. Отличаются одинаковой индуктивностью по поперечной и продольной оси.
2. Явно выраженные. Поперечная и продольная индуктивность имеют разные параметры.

Конструктивно роторы бывают разными устройством и по конструкции.

В частности, магниты бывают:

1. Наружной установки.
2. Встроенные.

Статор условно состоит из двух компонентов:

1. Кожух.
2. Сердечник с проводами.

Обмотка статорного механизма бывает двух видов:

1. Распределенная. Ее отличие состоит в количестве пазов на полюс и фазу. Оно составляет от двух и более.
2. Сосредоточенная. В ней количество пазов на полюс и фазу всего одно, а сами пазы распределяются равномерно по поверхности статорной части. Пара катушек, формирующих обмотку, могут соединяться в параллель или последовательно. Минус подобных обмоток состоит в невозможности влияния на линию ЭДС.

Форма электродвижущей силы электрического синхронного мотора бывает в виде:

1. Трапеции. Характерна для устройств с явно выраженным полюсом.
2. Синусоиды. Формируется за счет скоса наконечников на полюсах.

Если говорить в целом, синхронный мотор состоит из следующих элементов:

• узел с подшипниками;
• сердечник;
• втулка;
• магниты;
• якорь с обмоткой;
• втулка;
• «тарелка» из стали.

Принцип работы

Сначала к обмоткам возбуждения подводится постоянный ток. Он создает магнитное поле в роторной части. Статор устройства содержит обмотку для создания магнитного поля.

Как только на статорную обмотку подается ток переменной величины, по закону Ампера создается крутящий момент, и ротор начинает вращаться с частотой, равной частоте тока в статорном узле. При этом оба параметра идентичны, поэтому и двигатель носит название синхронный.

Роторная ЭДС формируется, благодаря независимому источнику питания, что позволяет менять обороты и не привязываться к мощности подключенных потребителей.

С учетом особенностей работы синхронный электродвигатель не может запуститься самостоятельно при подключении к трехфазному источнику тока.

Сфера применения

Электродвигатель синхронного типа имеет широкую сферу применения, благодаря постоянству частоты вращения.

Эта особенность расширяет сферу его применения:

• энергетика: источники реактивной мощности для поддержания напряжения, сохранение устойчивости сети при аварийных просадках;
• машиностроение, к примеру, при изготовлении гильотинных ножниц с большими ударными нагрузками;
• прочие направления — вращение мощных компрессоров или вентиляторов, генераторы на электростанциях, обеспечение устойчивой работы насосного оборудования и т. д.

Как подключить электродвигатель 380В на 220В

Преимущества и недостатки

После рассмотрения конструктивных особенностей, принципа работы и сферы применения СД подведем итог по положительным / отрицательным особенностям.

Плюсы:

1. Возможность работы при косинусе Фи равном единице (отношение полезной мощности к полной). Эта особенность улучшает косинус Фи сети. При работе с опережающим током синхронные машины генерируют реактивную мощность, которая поступает к асинхронным моторам и уменьшает потребление «реактива» от генераторов электрических станций.
2. Высокий КПД, достигающий 97-98%.
3. Повышенная надежность, объясняемая большим воздушным зазором.
4. Доступность регулирования перегрузочных характеристик, благодаря изменению тока, подаваемого в ротор.
5. Низкая чувствительность к изменению напряжения в сети.

Минусы:

1. Более сложная конструкция и, соответственно, высокая стоимость изготовления.
2. Трудности с пуском, ведь для этого нужные специальные устройства: возбудитель, выпрямитель.
3. Потребность в источнике постоянного тока.
4. Применение только для механизмов, которым не нужно менять частоту вращения.

Пример СД2-85/37-6У3, 500кВт, 1000об/мин, 6000В.

СД2-85/37-6У3, 500кВт, 1000об/мин, 6000В

Регулятор напряжения

Ни один автомобильный генератор не сможет работать без такого элемента. Этот элемент обеспечивает поддержание постоянного напряжения, которое агрегат образовывает благодаря изменению силы тока, которое происходит в обмотках. Если ротор будет вращаться на высокой частоте без регулятора, напряжение может достигать пары десятков вольт. Это приведёт к перегоранию ламп и поломке обмоток, диодов и прочих приборов.

Типы регуляторов

По своей конструкции регуляторы напряжения делятся на две основные категории:

• гибридные;
• интегральные.

К первой группе относятся регуляторы, в электронной схеме которых одновременно применяются радиоэлементы и электронные приборы. В современных моделях автомобилей чаще всего используются интегральные регуляторы. Все компоненты таких устройств (за исключением выходного каскада) изготовлены на основе тонкоплёночной микроэлектронной технологии.

Регулятор напряжения

Контрольная лампа

Для того чтобы избежать проблем с регулятором, следите за контрольной лампой. Она располагается на приборной панели автомобиля. Если лампа горит, когда генератор работает, — это свидетельствует о неисправности регулятора напряжения или самого агрегата.

Как работает автомобильный генератор

Типичный автомобильный генератор переменного тока имеет две обмотки: статор (неподвижная внешняя обмотка) и ротор (вращающаяся внутренняя обмотка).

Напряжение, подаваемое через регулятор напряжения на обмотку ротора, возбуждает ротор и превращает его в магнит. Ротор вращается двигателем через приводной ремень.

Магнитное поле, создаваемое вращающимся ротором, индуцирует переменный электрический ток в стационарной обмотке статора. Диоды используются для преобразования переменного тока в постоянный ток, используемый в электрической системе автомобиля. Выходное напряжение контролируется регулятором напряжения (фото ниже). Как правило, регулятор напряжения встроен в генератор.

Регулятор напряжения генератора

Мощность генератора автомобиля. Как ее узнать (определить) и от чего она зависит

Мощностью генератора автомобиля интересуется очень много автомобилистов. Ведь сейчас очень много электрических устройств (например — инверторы), которые могут сделать из вашего авто, практически электростанцию для загородного дома. Многие цепляют нагрузку в 1000 – 1500 и даже 2000 Вт! Много это или мало? Может ли работающий автомобиль выдать такое? Одни пишут что – НЕТ! Другие что – ДА! Но зачастую в головах у них «каша», часто встречаю на форумах такие высказывания мощность не больше 300 – 600 Вт. Откуда берутся эти цифры, видно с «потолка». Давайте же правильно определим мощность, а также узнаем, от чего она зависит …

В этой статье я представлю вам приблизительную мощность вашего автомобильного генератора, это физика 7 класс. Будем учитывать, что у нас постоянный, а не переменный ток.

Про строение генератора

Любой генерирующее устройство примерно состоит из одинаковых частей, есть утрировать это – ротор, статор, шкив, корпус, и электрическая составляющая (электрические щетки, реле-регулятор напряжения). Ротор соединен с коленчатым валом двигателя ременной передачей. Если вращается коленчатый вал, то вращается и ротор, тем самым вырабатывая электрический ток.

Стоит отметить, что даже большие генераторы на гидроэлектростанциях, работают по одинаковому принципу. Однако там ротор раскручивается набегающим потоком воды. НО суть одинаковая.

Собственно напряжение в автомобиле зачастую составляет 13 – 14 Вольт, что достаточно для подзарядки автомобильного аккумулятора.

Питание бортовой сети

После пуска практически все бортовые приборы питаются именно от генерирующего элемента, он несет на себе основную нагрузку. Подзаряжает аккумулятор, восполняет его потраченную энергию на пуск, а также дает энергию для освещения, системы зажигания, подачи топлива, развлекательный комплекс (аудио, видео), всевозможные подогревы (сидений, стекол, зеркал).

Стоит отметить, что если генерирующее устройство не справляется, то часть энергии ему может дать АКБ, это происходит в моменты максимальной нагрузки, например — ночью в мороз, когда включены многие электрические приборы. Если какой-то источник отключается, и энергии только одного генератора становится достаточно, то он автоматически подзаряжает АКБ. Так цикл повторяется.

Мощность генератора

Ребят вопрос то элементарный, достаточно вспомнить школьную формулу: P = I * U (мощность = сила тока умножить на напряжение).

Теперь вспоминаем напряжение в бортовой сети автомобиля, зачастую оно равняется 13,8 – 14,2В.

Также не трудно найти марку своего генератора, и узнать его характеристики, а именно силу тока которую он может выдавать. Зачастую на современных машинах, она колеблется от 80 до 140 Ампер.

Для примера возьмем среднюю величину в 100Ампер.

Тогда получается 13,8В Х 100А = 1380Ватт или 1,38 Квт, это и будет являться мощностью вашего генератора.

Этот показатель является пиковым для вашего автомобиля!

Однако стоит помнить еще об одном — об оборотах двигателя. Генератор вырабатывает свою пиковую мощность только при определенных оборотах шкива (который связан с двигателем).

«Пиковое значение» (в нашем случае в 1,38КВт) зачастую проявляется только от 2500 оборотов и выше. НА ХОЛОСТЫХ ОБОРОТАХ мощность куда ниже. Так на 800 – 1000 оборотах она будет примерно 75% от максимальной. Если ее определить в нашем случае, то 1380 Х 75% = 1035Ватт.

Запомните, для определения электрической мощности вашего генератора, нужно помнить про напряжение (оно почти на всех машинах около 13,8В) и про силу тока вашего генератора (колеблется от 80 до 140Ампер при определенных оборотах двигателя).

Все эти характеристики указывает производитель чуть ли не в инструкции к автомобилю.

Подключение энергоемких устройств

А теперь про подключение мощных инверторов. РЕБЯТ стоит включить голову и подумать, а не спалит ли такой девайс вашу бортовую сеть автомобиля?

Вот смотрите — мощность этих инверторов начинается от 300 заканчивается 1500 Ваттами. А в нашем примере пиковая мощность генерируемая автомобилем всего 1380Вт, а на холостом ходу всего около 1000Вт. Если дать 1500Вт он банально не выдержит такой нагрузки!

Ведь ему нужно еще энергии для поддержания работы двигателя, это банально зажигание и прокачка топлива, смело убирайте еще 400 – 500Вт.

То есть, что способен выдать генератор на холостом ходу, чтобы вы могли этим воспользоваться? Ребят это реально инвертор в 300 – 500Вт, можете подключить телевизор, дрель, и не энергоемкие устройства! А вот нагревать ТЭНАМИ воду или отапливаться вряд ли получится.

Сейчас полезная статья, смотрим

Думаю было полезно, читайте наш АВТОБЛОГ подписывайтесь на обновления в YOUTUBE.

Принцип работы генератора автомобиля для «чайников» + Видео

Принцип работы генератора автомобиля понять совсем не сложно, если рассмотреть основные узлы этого важного устройства транспортного средства, которое превращает получаемую от мотора машины механическую энергию в электрическую. Данный узел автомобиля необходим для зарядки аккумуляторной батареи и обеспечения электрооборудования при двигателе ТС необходимым ему электрическим питанием

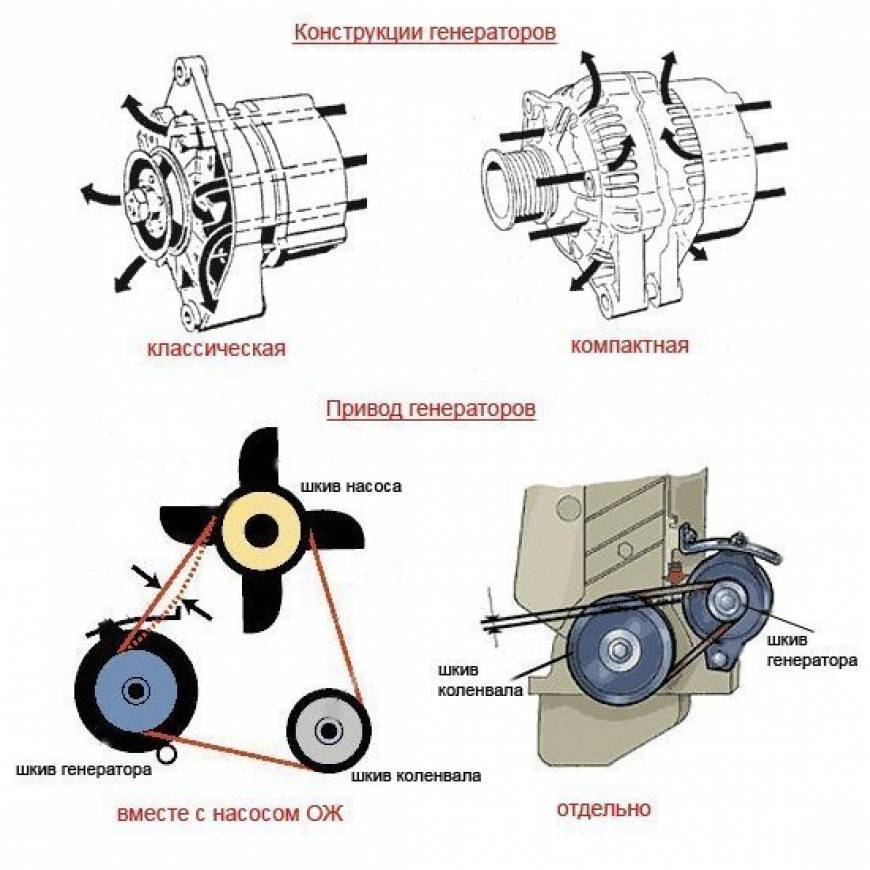

Как правило, находится генератор в передней части автомобильного двигателя. На сегодняшний день существует два конструктивных варианта исполнения интересующего нас устройства:

Данный узел автомобиля необходим для зарядки аккумуляторной батареи и обеспечения электрооборудования при двигателе ТС необходимым ему электрическим питанием. Как правило, находится генератор в передней части автомобильного двигателя. На сегодняшний день существует два конструктивных варианта исполнения интересующего нас устройства:

И первая и вторая конструкции имеют ряд общих элементов. К таковым относят следующие механизмы:

• щеточный узел;
• регулятор напряжения;
• статор;
• выпрямительное устройство;
• корпус;
• ротор.

Разница же между стандартным и компактным генератором заключается в том, какую конструкцию имеет их корпус, приводной шкив, выпрямительный узел и вентилятор. Кроме того, они имеют разные геометрические размеры, что зависит не только от их устройства, но еще и от фирмы-производителя. При этом работа автомобильного генератора остается неизменной, какой бы вид ему не придали инженеры-конструкторы.

Функционирование интересующего нас устройства базируется на явлении электромагнитной индукции. Суть ее в следующем. Когда магнитный поток проходит через медную катушку, на ее выводах образуется напряжение. Оно по своей величине пропорционально скорости, с которой этот самый поток изменяется.

А для того, чтобы магнитный поток смог образоваться, согласно эффекту индукции, следует пропустить электроток через катушку. По сути, если требуется получить электрический переменный ток, достаточно иметь под рукой:

• катушку (переменное напряжение будет сниматься именно с нее);
• источник магнитного переменного поля.

Указанным источником в современном транспортном средстве является вращающийся ротор, состоящий из вала, полюсной системы и контактных колец. А вот другой важный элемент – статор – нужен для формирования электротока (переменного). Статор состоит из сердечника, который набирается из стальных пластин, и обмотки.

Принцип работы автомобильного генератора – принципиальная элеткросхема узла

Недостаточно знать, как устроен генератор автомобиля в общем, если вы хотите полностью разобраться с принципом его работы. Надлежит, кроме того, изучить электросхему генераторного узла, которая включает в себя такие компоненты:

• АКБ;
• включатель зажигания;
• «массу»;
• щеточный узел;
• конденсатор, предназначенный для подавления помех;
• диоды обмотки;
• плюсовой выход механизма;
• диоды выпрямителя (силового) – отрицательные и положительные;
• питание обмотки;
• регулятор напряжения;
• обмотки статора;
• сигнальную лампу (она подает сигнал о неисправности описываемого устройства).

А вот теперь легко понять, как работает автомобильный генератор. При повороте ключа в замке зажигания через контактные кольца и щеточный механизм ток подается на обмотку возбуждения. В ней наводится необходимое поле (магнитное), что приводит в движение ротор, который начинает перемещать коленчатый вал. На выводах статорных обмоток создается напряжение переменного характера.

В тот момент, когда частота вращения коленвала достигает заданной частоты вращения, генератор начинает запитывать обмотку возбуждения.

Постоянное же напряжение из переменного получается за счет работы выпрямительного блока, что дает возможность генераторному устройству снабжать АКБ током. При изменении показателей частоты вращения и нагрузки коленвала начинает действовать регулятор напряжения. Его задача состоит в том, чтобы вовремя запустить обмотку возбуждения. Как видим, принцип функционирования генератора довольно-таки прост и понятен.

“Питер – АТ”
ИНН 780703320484
ОГРНИП 313784720500453
