Подшипники скутера: разновидности, диагностика дефектов, замена
Каждая небольшая деталь в скутере играет важнейшую роль, и потому такой элемент как подшипник станет незаменимым в конструкции скутера. Подшипники могут располагаться в разных частях скутера, а именно в рулевой колонке, колесах и редукторе. Задача подшипников в заднем колесе — обеспечить комфортное движение скутера, создавая правильное вращение колеса. В зависимости от места использования, вышеуказанная деталь может быть следующих видов:
- игольчатые;
- шариковые;
- конические;
- роликовые;
- радиальные.
Устройство подшипников в колесе скутера
Подшипник заднего колеса скутера выполняет одну задачу — вращение. Качество и конструкция подшипника должна выдерживать самые сложные нагрузки и стабильно работать в течение всего срока жизни скутера. Вне зависимости от расположения в переднем или заднем колесе, подшипник рано или поздно может получить износ. В таком случае существенно теряется управляемость скутера, пропадает динамика разгона. Особенно заметна неисправность при обгоне, резких маневрах, наборе максимальной скорости. В таких случаях руль начинает водить, сложно управлять скутером, причем состояние резины и других важных элементов нормальные.
Диагностика
Проверить неисправность подшипников можно следующим образом:
- Поставить скутер на основную подножку;
- Направить скутер так, чтобы заднее колесо было приподнятым;
- Покрутить колесо по своему ходу;
- Подергать колесо в стороны.
При наличии посторонних звуков, слишком тугом ходе колеса или наличии заметного люфта можно полагать, что подшипники на колесе неисправны. Отличие заднего колеса от переднего в том, что на заднем колесе находиться редуктор, а значит подшипники редуктора скутера придется заменить.
Замена подшипников редуктора скутера
В большинстве моделей скутеров подшипники располагаются в одинаковых места, приведем пример снятия и установки подшипников на Honda Dio. Первым делом следует вытянуть старые подшипники, которые туго запрессованы в корпус редуктора. В большинстве случаев для снятия придется найти съемник.
Очень важно аккуратно проводить снятие старых деталей и не задеть важные части редуктора. На скутере Honda Dio в редукторе установлены три подшипника:
- на корпусе;
- на промежуточном валу;
- на крышке редуктора.
Крайне важно не порвать прокладки на редукторе, в магазинах их найти крайне сложно. В противном случае можно изготовить ее самостоятельно из паранита или плотного картона
Процесс замены проводиться следующими действиями:
- Скутер устанавливаем на бок для лучшего доступа к редуктору, при необходимости снимаем пластик;
- После проводиться демонтаж старых подшипников;
- Установка новых проводиться предварительным нагревом посадочного места, при этом сами подшипники нужно охладить;
- Проверяем целостность всех прокладок, при повреждении меняем, делаем самостоятельно или заливаем место прокладки качественным герметиком.
- В ближайшие 100-300 км после замены рекомендуется поменять масло в редукторе.
Замена подшипников переднего колеса
На переднем колесе процесс замены куда проще, на большинстве моделей скутеров подшипник расположен на распорной втулке. После снятия колеса и при наличии тормозного диска, достаточно установить и зафиксировать колесо максимально надежно с возможностью вращаться по кругу. Далее нам понадобиться пробойник либо упрощенный аналог — отвертка и молоток. Следующий этап — нанесение точного и сильного удара по пробойнику, расположенному во внутренней стороне втулки. Стучать нужно по всему периметру втулки, чтобы она равномерно выходила с колеса. Вместе со втулкой будет демонтирован подшипник, который и требуется заменить.
Видео
Теперь ты знаешь
Теперь, когда вы знаете срок техосмотра рулевой стойки, у вас есть три варианта:
- Вы можете ничего не делать и заменять подшипники, когда они выходят из строя. Эту альтернативу выбирает большое количество владельцев скутеров.
- Вы можете обслуживать мопед на СТО что, безусловно, является приемлемым вариантом.
- Вы можете заняться ТО подшипников самостоятельно.
Прежде чем вы решите, позвольте мне предупредить вас, что обслуживание подшипников рулевой головки вашего байка не является ни особенно быстрой работой, ни очень интересной. Вам предстоит потрудится, но взаимодействие между водителем и транспортом – это всегда хорошо J.
В основном это рутинная работа. Тем не менее, есть один аспект, который может создать настоящий корч. Все мопеды, выпускаемые с начала 1980-х годов, используют конические роликовые подшипники рулевой головки.
Подшипник нижнего штока обычно плотно прилегает к рулевому штоку. Чтобы правильно смазать нижний подшипник, его необходимо снять со штока. Пятьдесят процентов времени они слазят сразу. Но в остальных 50 процентах могут возникнуть трудности. Хотя существуют методы для удаления упорных подшипников без использования каких-либо специальных инструментов, но для этого требуются время и опыт, и в результате, скорее всего, у вас будет поврежденный подшипник.
Наконец, хотя я не рекомендую это, некоторые подшипники можно чистить и смазывать, не снимая их со стойки. В некоторых случаях это может быть наиболее практичным решением.
Сколько времени это займет
Полное обслуживание колонки рулевого управления — демонтаж, очистка, проверка и повторная установка подшипников — обычно занимает у опытного мастера от двух до восьми часов в зависимости от типа скутера, доступных средств и уровня амбиций. Если вы будете делать это впервые, планируйте потратить не менее дня.
Инструменты и расходные материалы
Вот типичный список уникальных инструментов и расходных материалов, которые вам понадобятся для обслуживания подшипников рулевой колонки вашего мотоцикла или скутера. В инструкции могут быть указаны некоторые дополнительные предметы, которые вам понадобятся.
- Высокотемпературная колесная подшипниковая смазка; все, что рассчитано на использование в механизме дискового тормоза также подойдет.
- Руководство по обслуживанию от производителя вашего мопеда.
- Рабочий стенд для поддержки байка без переднего колеса.
- Ключи и головки рассчитаны на ваш скутер.
- Динамометрический ключ, способный показывать до 500 Н.
- Любые специальные насадки или ключи, свойственные вашему скутеру (руководство должно перечислить их).
- Тяжелый стальной или медный молоток (на 1 кг или лучше больше).
- Стальная труба соответствующих размеров. Будет использоваться для возврата нижнего подшипника на рулевой стержень. Трубы должны располагаться прямо на внутреннем кольце подшипника.
- Пластиковый молоток.
- Растворитель; WD-40 справиться отлично.
- Тряпье.
- Дополнительно: новый нижний пылезащитный уплотнитель подшипника, латексные перчатки, рекомендованные на заводе инструменты для снятия/установки подшипника. Это все можно найти там же, где продают ремкомплекты рулевой рейки и другие запчасти для авто.
Монтаж новой детали на колонку
Производим замену подшипника.
Что нужно сделать:
— поднять передок мотоцикла. Для этого подойдет таль или обычная веревка;
— положите груз сзади на мотоцикл. Это делается для того, чтобы передняя часть была все время в приподнятом состоянии.
Если у вас есть небольшой опыт – можете переднее колесо не снимать.
Я посоветовал бы его снять. Так будет проще производить ремонт.
Продолжаем:
— снимаем фару;
— выкручиваем крепеж рулевых стоек;
— демонтируем руль;
— вывинчиваем гайку верхнюю, которая находится на штоке;
— удаляем пробку перьев на вилке;
— убираем траверсу верхнюю;
— вы подобрались к гайке №2. Которая держит траверсу нижнюю и шток;
— в некоторых байках присутствует кольцо стопорное. Убираем его и выкручиваем гайку. Применяем при этом отвертку и круглогубцы;
— спецключом выкручиваем гайку номер два;
— выбиваем шток из обоймы внутренней. Нужно использовать резиновый или пластиковый молоток;
— гайку откручиваем не до конца;
— бьем по гайке, резьба не повреждается;
— вынимаем обойму внутреннюю подшипника;
— с помощью широкой отвертки расширяем по окружности зазор обоймы и траверсы;
— съемником демонтируем ее;
Используют и более простой способ. Угловой шлифовальной машинкой делаем поперечную прорезь на обойме. Ударяем молотком и она разлетается на куски.
Очищаем место, куда нужно установить подшипник от грязи и ржавчины. Смазываем литолом. Устанавливаем новый подшипник строго вертикально с помощью металлической оправки, вбиваем на 10мм. смотрим, чтобы не было перекоса. Постукиваем до упора. Не забываем установить пыльники.
Далее выполняем монтаж:
— необходимо вставить траверсу нижнюю в колонку;
— упираем ее роликами обоймы внутренней до конуса;
— надеваем на шток внутреннюю обойму нового подшипника;
— ставим стопорное кольцо и прижимаем гайкой;
— не забываем следить за тем, чтобы не перетянуть ее. Обеспечиваем плавность вращения траверсы. Люфт не допускается.
Во время закручивание контргайкой воспользуйтесь динамометрическим ключом. Если у вас его нет советую поступить следующим образом. Затяните до упора гайку и потом ослабьте ее, повернув против часовой стрелки на двадцать градусов.
Вы вилку не извлекали из траверсы нижней? Тогда необходимо одеть траверсу верхнюю одновременно и закрутить гайкой наружной.
Не забудьте заменить масло в вилке. Замена требуется каждые 10000км.
Выполнив эту операцию – тогда нужно вкрутить пробки перьев и закрутить их.
Устанавливаем на место снятую фару и стойку и руль.
Вот вы и справились с такой, казалось бы, сложной задачей как замена подшипника на колонке рулевой вашего мотоцикла.
Благодаря настоящей статье это вам удалось.
Однако если возникнут вопросы или проблемы в процессе ремонта – обращайтесь ко мне в комментарии.
Буду рад вам помочь советом.
Алгоритм сервиса
Шаг 1
При помощи шестигранника открутите болт в выносе и послабьте стопорную гайку. Извлеките вынос из рулевой. Для удобства переднее колесо можно зажать между ног, это не будет давать вилке поворачиваться и вам легче будет открутить болт.
Шаг 2
Снимите стопорную гайку, проставки и фиксирующую гайку с рулевой. Запомните расположение всех пыльников и проставок, чтобы вы смогли собрать рулевую обратно. Если переживаете, то помогает сделать банальное фото собранной рулевой.
Извлеките подшипники из рулевой. Если они «насыпные», то можно воспользоваться небольшим магнитом.
Шаг 4
Справившись с верхней частью рулевой, переходите к нижней. Извлекая вилку из рулевого стакана будьте предельно внимательны, насыпные подшипники могут разбежаться в разные стороны.
Шаг 5
Очистите все детали от старой смазки и проверьте их на предмет износа. Если появились заметные следы выработки на подшипниках, то их нужно заменить. Если износ есть уже и на самих чашках рулевой, заменой подшипников здесь не обойтись. Придётся менять всё. Так же, мы рекомендуем сменить насыпные подшипники на сепараторные аналоги, это позволит не заморачиваться во время сборки рулевой.
Шаг 6
Обильно нанесите густую консистентную смазку на нижнее посадочное место вилки и установите подшипники на место. Смазка будет удерживать подшипники на месте и вы без проблем сможете установить вилку на велосипед.
Верните вилку на место.
Обильно смазав верхнюю чашку установите подшипники.
Шаг 9
Обильно смазав оставшиеся части соберите рулевую. Если забыли в каком порядке она собирается, сверьтесь с фото, сделанным в пункте 2.
Шаг 10
Установив вынос на место уберите люфт нижней гайкой и закрутите верхнюю контргайку. Излишки смазки можно убрать ветошью.
Сервис резьбовой рулевой колонки не является чем-то сложным и из ряда вон выходящим. Главное не дать подшипникам разбежаться по комнате. Всего 20 минут, и ваш старенький велосипед продолжит радовать вас!

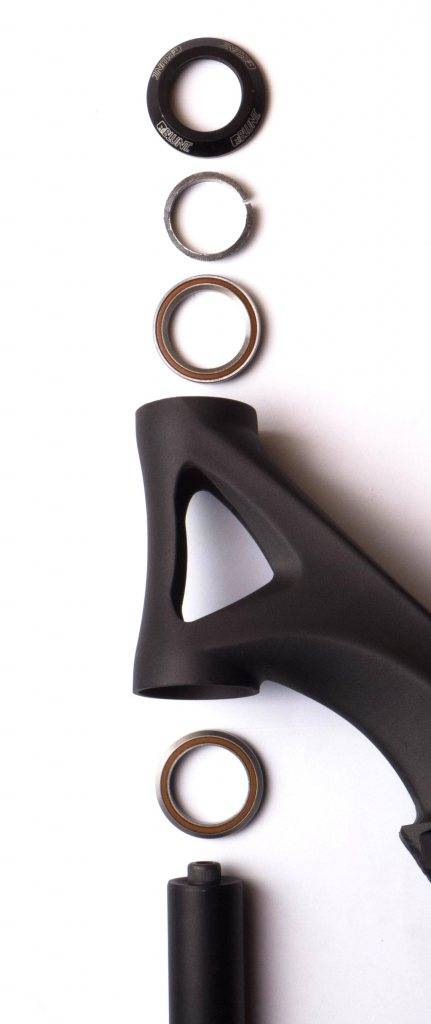

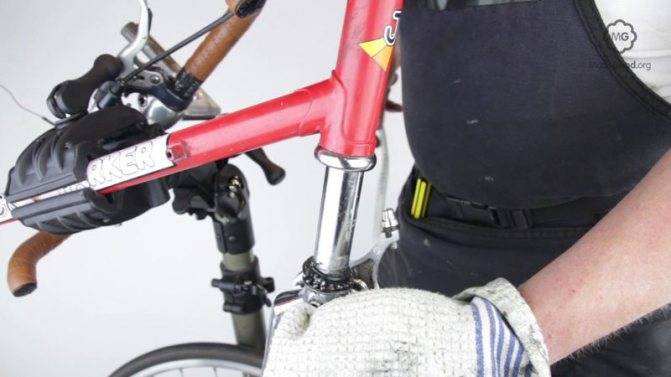

Как заменить подшипник вилки велосипеда самостоятельно?
Управление движением велосипеда осуществляется за счет рулевой колонки. Давайте подробно разберемся, из чего состоит это устройство, чтобы уверенно сделать качественное обслуживание, и, возможно, замену каких-либо изношенных элементов.
Чтобы установить и заменить любую деталь в рулевой колонке, не требуется особых профессиональных навыков и знаний. Вам нужно только разобраться, как устроен данный механизм. Иногда для того, чтобы сделать ремонт, вам нужно всего лишь затянуть несколько болтов.
Бывают случаи, когда необходимо разобрать устройство и заменить несколько деталей. Возможно, это будет сломанный подшипник. Часто его называют подшипником вилки.
Ремонт подшипника рулевой колонки скутера
Однако такое конструктивное решение практически не влияет на работу руля и переднего колеса скутера. Когда подшипники новые — руль поворачивается при малейшем движении скутериста, обеспечивая идеальную управляемость транспортным средством. Но с течением времени при интенсивной эксплуатации подшипники рулевой колонки изнашиваются, что приводит к появлению люфта, а потом и подклиниванию руля скутера.
Определение неполадок и регулировка подшипников
Чтобы определить наличие люфта нужно:
- установить скутер на основную подножку, подложив под нее широкую доску или кирпич;
- приподнять переднее колесо, чтобы оно оторвалось от земли;
- взяться за низ передней вилки обеими руками;
- покачать колесо по ходу движения скутера вперед — назад и вправо — влево.
Если детали рулевой колонки исправны и не изношены — люфта быть не должно. В случае обнаружения даже незначительного люфта следует принимать меры по его устранению. Для начала нужно попытаться устранить люфт с помощью регулировки подшипников.
Для устранения люфта рулевой колонки необходимо:
- снять передний обвес скутера для обеспечения доступа к системе;
- отпустить контрагайку с помощью рожкового ключа;
- подтягивать ключом регулировочную гайку, проворачивая при этом руль влево — вправо.
Если на каком-то этапе регулировки стало ощущаться заедание руля — подшипники (или один из них) пришли в негодность. Если же движения стали немного трудными — следует немного отпустить регулировочную гайку. В идеале руль должен реагировать на малейшее движение руки, свободно, но без люфта. После регулировки нужно закрутить контрагайку.

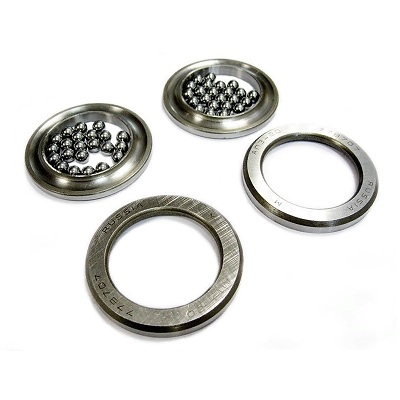

Разборка и ремонт подшипника рулевой колонки
Разборку рулевой колонки скутера следует проводить на ровной чистой площадке, предварительно приготовив несколько емкостей для складывания шариков. Так же необходимо запастись чистой ветошью и ремонтными ключами для скутера.
При ремонте или замене подшипников колонки руля нужно:
- установить скутер на основную подножку, подложив под нее кирпич;
- приподнять переднее колесо, чтобы оно не касалось пола;
- снять передний обвес скутера, закрывающий верхнюю часть рулевой колонки;
- демонтировать тормозной механизм переднего колеса, сняв суппорт или отсоединив тросик (в зависимости от вида тормоза);
- снять переднее колесо;
- открутить болты крепления руля;
- отсоединить руль с приборной панелью и убрать его в сторону;
- открутить контрагайку;
- окрутить регулировочную гайку подшипников;
- снять крышку верхнего подшипника;
- демонтировать обойму подшипника (если шарики находятся в ней);
- аккуратно вынуть вилку, не допуская рассыпания шариков (если они насыпные);
- демонтировать нижний подшипник.

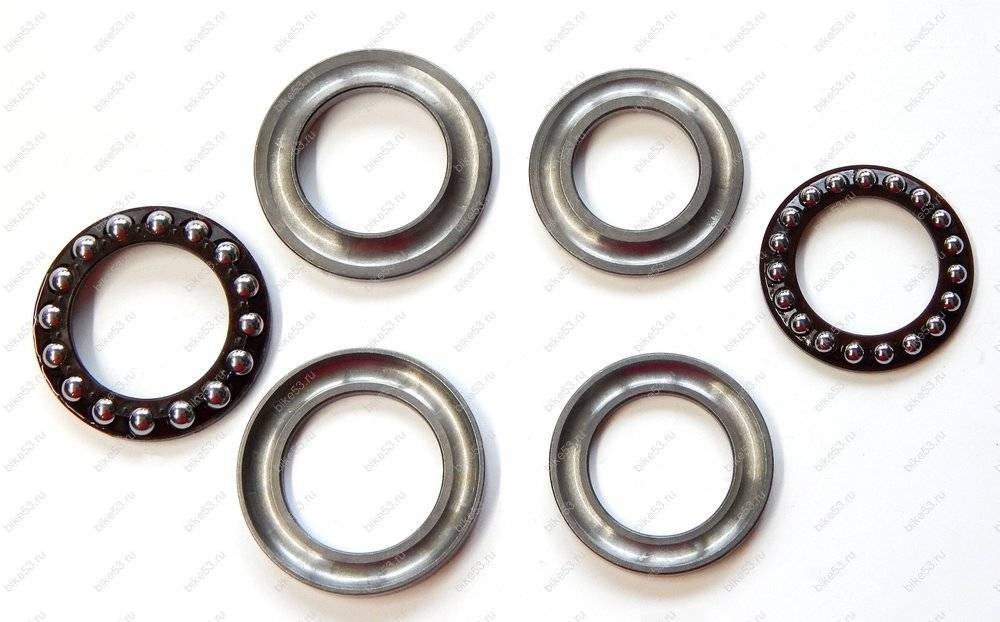

Замена подшипников и сборка рулевой колонки
После этого необходимо тщательно протереть детали системы, и осмотреть обоймы и шарики на предмет повреждений и износа. Если насыпные шарики не имеют видимых деформаций, потертостей и других механических повреждений — их можно использовать повторно. Если же их состояние не внушает доверия — необходимо заменить их новыми. Перед установкой нижнего подшипника поверхности, соприкасающиеся с ним необходимо смазать специальной пластичной смазкой для подшипников, смазать сам подшипник (если он в обойме) или шарики (если обоймы нет). Насыпные шарики следует установить по кругу на смазку так, чтобы они не рассыпались при возвращении вилки на место.
После этого нужно:
- аккуратно установить вилку, чтобы не нарушить выставленных по кругу шариков;
- проверить правильность установки деталей нижнего и верхнего подшипников;
- закрутить регулировочную гайку, правильно настроив систему подшипников;
- закрутить контрагайку;
- присоединить и прикрутить на место руль;
- проверить четкость настройки системы рулевой колонки;
- произвести монтаж переднего колеса;
- присоединить элементы тормозной системы;
- провести пробный заезд на скутере.
Если руль послушен и реагирует на движение рук скутериста, нет заедания и люфта — значит ремонт и настройка произведены правильно. Если движения руля Затруднены — следует отпустить контрагайку и отрегулировать подшипники снова. После удачного пробного заезда можно крепить элементы обвеса на место — ремонт удался!
Источник
Алгоритм сервиса
Шаг 1
При помощи шестигранника открутите болт в выносе и послабьте стопорную гайку. Извлеките вынос из рулевой. Для удобства переднее колесо можно зажать между ног, это не будет давать вилке поворачиваться и вам легче будет открутить болт.
Шаг 2
Снимите стопорную гайку, проставки и фиксирующую гайку с рулевой. Запомните расположение всех пыльников и проставок, чтобы вы смогли собрать рулевую обратно. Если переживаете, то помогает сделать банальное фото собранной рулевой.
Извлеките подшипники из рулевой. Если они «насыпные», то можно воспользоваться небольшим магнитом.
Шаг 4
Справившись с верхней частью рулевой, переходите к нижней. Извлекая вилку из рулевого стакана будьте предельно внимательны, насыпные подшипники могут разбежаться в разные стороны.
Шаг 5
Очистите все детали от старой смазки и проверьте их на предмет износа. Если появились заметные следы выработки на подшипниках, то их нужно заменить. Если износ есть уже и на самих чашках рулевой, заменой подшипников здесь не обойтись. Придётся менять всё. Так же, мы рекомендуем сменить насыпные подшипники на сепараторные аналоги, это позволит не заморачиваться во время сборки рулевой.
Шаг 6
Обильно нанесите густую консистентную смазку на нижнее посадочное место вилки и установите подшипники на место. Смазка будет удерживать подшипники на месте и вы без проблем сможете установить вилку на велосипед.
Верните вилку на место.
Обильно смазав верхнюю чашку установите подшипники.
Шаг 9
Обильно смазав оставшиеся части соберите рулевую. Если забыли в каком порядке она собирается, сверьтесь с фото, сделанным в пункте 2.
Шаг 10
Установив вынос на место уберите люфт нижней гайкой и закрутите верхнюю контргайку. Излишки смазки можно убрать ветошью.
Теперь ты знаешь
Теперь, когда вы знаете срок техосмотра рулевой стойки, у вас есть три варианта:
- Вы можете ничего не делать и заменять подшипники, когда они выходят из строя. Эту альтернативу выбирает большое количество владельцев скутеров.
- Вы можете обслуживать мопед на СТО что, безусловно, является приемлемым вариантом.
- Вы можете заняться ТО подшипников самостоятельно.
Прежде чем вы решите, позвольте мне предупредить вас, что обслуживание подшипников рулевой головки вашего байка не является ни особенно быстрой работой, ни очень интересной. Вам предстоит потрудится, но взаимодействие между водителем и транспортом – это всегда хорошо J.
В основном это рутинная работа. Тем не менее, есть один аспект, который может создать настоящий корч. Все мопеды, выпускаемые с начала 1980-х годов, используют конические роликовые подшипники рулевой головки.
Подшипник нижнего штока обычно плотно прилегает к рулевому штоку. Чтобы правильно смазать нижний подшипник, его необходимо снять со штока. Пятьдесят процентов времени они слазят сразу. Но в остальных 50 процентах могут возникнуть трудности. Хотя существуют методы для удаления упорных подшипников без использования каких-либо специальных инструментов, но для этого требуются время и опыт, и в результате, скорее всего, у вас будет поврежденный подшипник.
Наконец, хотя я не рекомендую это, некоторые подшипники можно чистить и смазывать, не снимая их со стойки. В некоторых случаях это может быть наиболее практичным решением.
Сколько времени это займет
Полное обслуживание колонки рулевого управления — демонтаж, очистка, проверка и повторная установка подшипников — обычно занимает у опытного мастера от двух до восьми часов в зависимости от типа скутера, доступных средств и уровня амбиций. Если вы будете делать это впервые, планируйте потратить не менее дня.
Инструменты и расходные материалы
Вот типичный список уникальных инструментов и расходных материалов, которые вам понадобятся для обслуживания подшипников рулевой колонки вашего мотоцикла или скутера. В инструкции могут быть указаны некоторые дополнительные предметы, которые вам понадобятся.
- Высокотемпературная колесная подшипниковая смазка; все, что рассчитано на использование в механизме дискового тормоза также подойдет.
- Руководство по обслуживанию от производителя вашего мопеда.
- Рабочий стенд для поддержки байка без переднего колеса.
- Ключи и головки рассчитаны на ваш скутер.
- Динамометрический ключ, способный показывать до 500 Н.
- Любые специальные насадки или ключи, свойственные вашему скутеру (руководство должно перечислить их).
- Тяжелый стальной или медный молоток (на 1 кг или лучше больше).
- Стальная труба соответствующих размеров. Будет использоваться для возврата нижнего подшипника на рулевой стержень. Трубы должны располагаться прямо на внутреннем кольце подшипника.
- Пластиковый молоток.
- Растворитель; WD-40 справиться отлично.
- Тряпье.
- Дополнительно: новый нижний пылезащитный уплотнитель подшипника, латексные перчатки, рекомендованные на заводе инструменты для снятия/установки подшипника. Это все можно найти там же, где продают ремкомплекты рулевой рейки и другие запчасти для авто.
Замена подшипника рулевой колонки BMW F650GS.
Сразу скажу, что буду рассматривать более долгий, но зато более удобный метод. У меня разобрана половина мотоцикла, но я могу себе это позволить — в межсезонье все можно делать не торопясь. В принципе, переднее колесо и пластик можно вообще не снимать, просто задрать переднюю часть мотоцикла, открутить только верхние хомуты траверсы и выкатить вилку вместе с нижней частью траверсы. Но это не очень удобно и приемлемо только когда уже есть определенный опыт ремонта мотоциклов. Если его нет (для этого и пишу эту статью), удобнее будет сделать как я опишу.

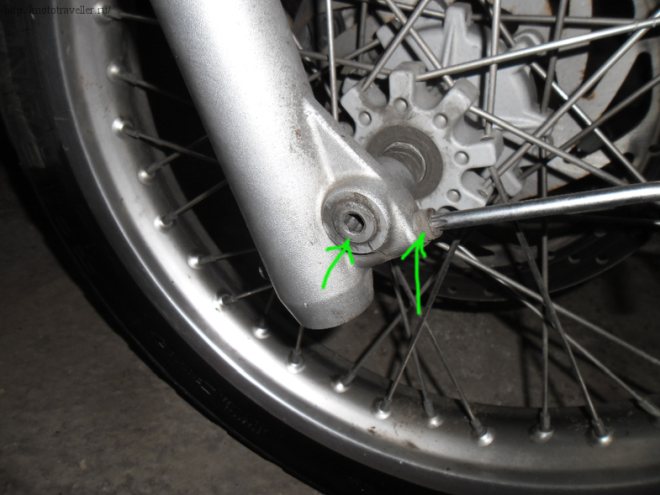

1. Снимаем переднее колесо.
2. Снимаем суппорт и подвешиваем его на шнурок, чтобы он не болтался на тормозной магистрали.
3. Снимаем святое! Самое главное, что есть на это мотоцикле! КЛЮВ!
И освобождаем траверсу от всего ненужного. Снимаем сигнал и все остальное.
4. Ослабляем хомуты траверсы и снимаем вилку.
5. Откручиваем четыре болта и снимаем руль.
Затем откручиваем большую гайку посередине и скидываем верхнюю часть траверсы с замком зажигания.
6. Шестигранником откручиваем верхнюю часть крепежа траверсы с резьбой.
7. Специальным съемником откручиваем гайку
Кстати осторожно, нижняя часть траверсы выпадет и может не хило отдавить ногу

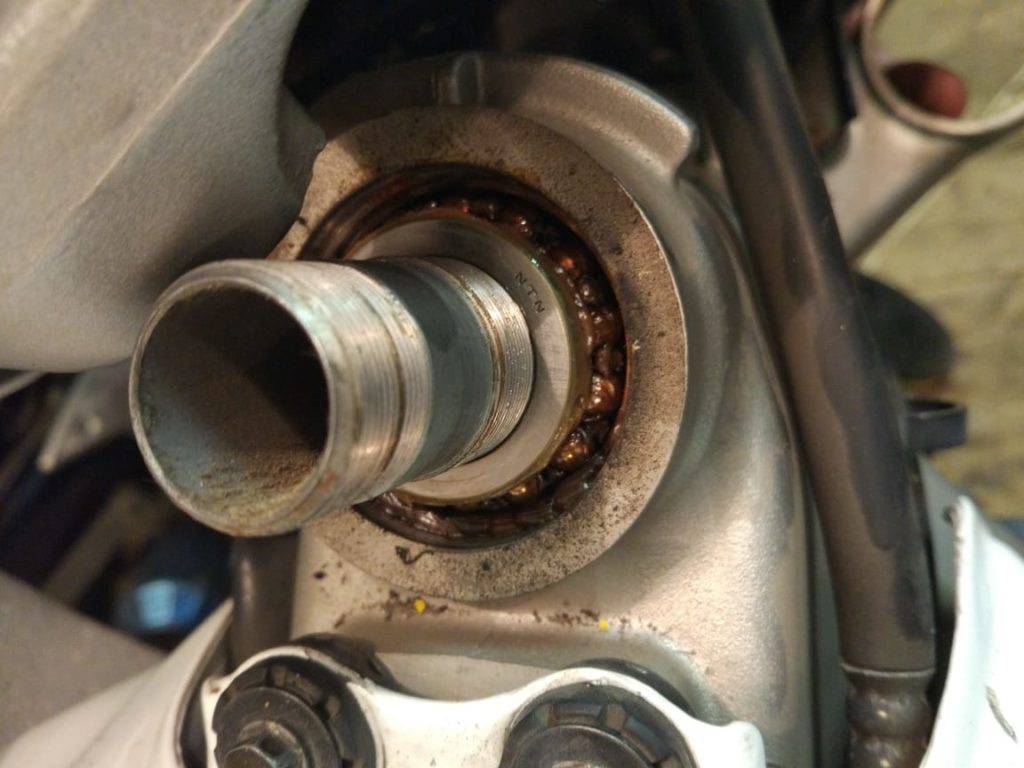

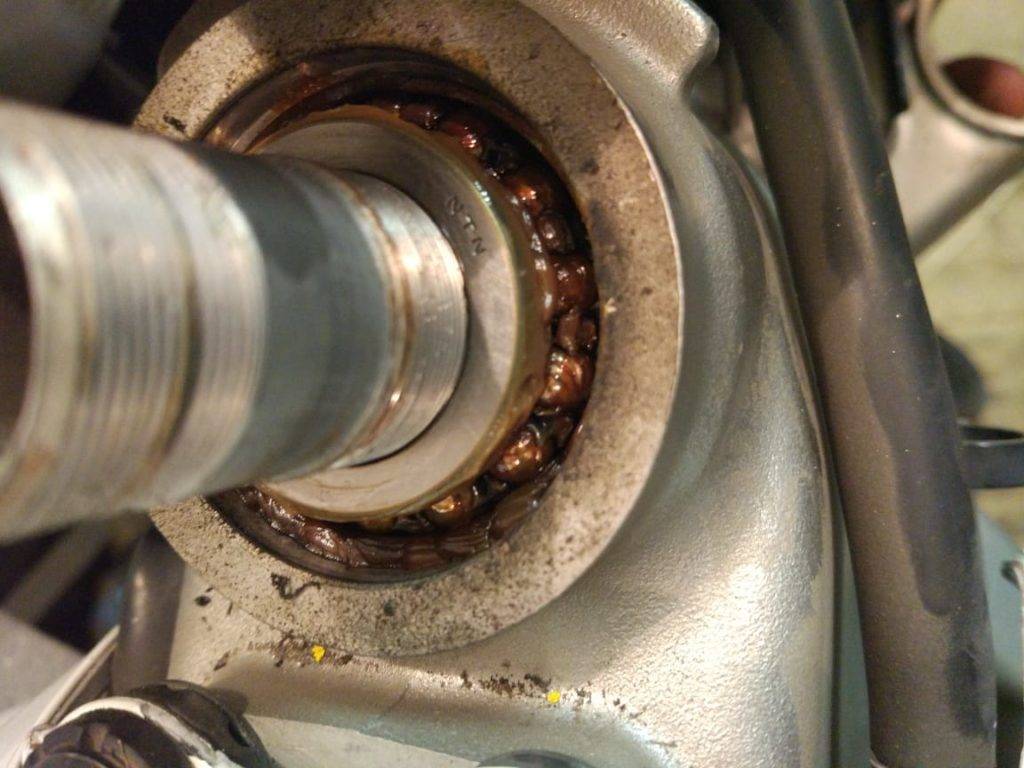

Старый подшипник рулевой колонки теперь на виду.
Откручиваем оставшиеся детали, чтобы не мешались.

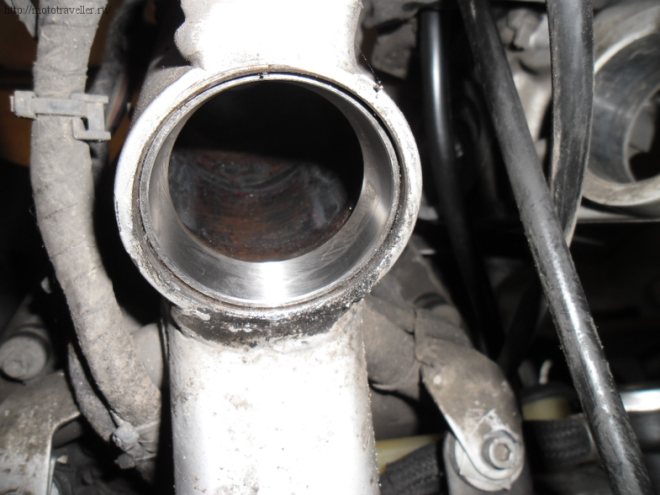

8. Длинным зубилом или какой-нибудь трубой выбиваем изнутри запрессованные в рулевой колонке старые внешние обоймы подшипников.
9. Надо демонтировать старые подшипники. Выпрессовывать их можно по-разному. Можно спецсъемником Многие забивают гвозди в дырочки с обратной строны, подшипник выпрессовывается. Я обычно поступаю так: аккуратно дремелем подрезаю внутреннюю обойму, а потом подстукиваю зубилом — обойма подшипника лопается по разрезу. Но этот метод не могу посоветовать, поскольку нужна аккуратность. Но он занимает совсем мало времени.
А можно, как настоящий варвар, загнать зубило под подшипник Кстати действенно!
10. Запрессовываем новые подшипники. Сначала пыльник, потом жирный слой Литола, потом сам подшипник.
Нижний.
И верхний.
11. Запрессовываем внешние обоймы подшипников в рулевую колонку. Для этого удобно использовать обоймы старых подшипников.
12. Собираем рулевую колонку.
13. Регулируем поджатие подшипника рулевой колонки.
14. Собираем мотоцикл.
Поделиться «Замена подшипника рулевой колонки мотоцикла BMW F650GS своими руками.»
Сложная часть
Вот самая сложная часть работы.
Зажмите рулевой стержень в тиски с мягкими губками и отодвиньте нижний подшипник от штока (используйте кусок картона или дерева для защиты штока). Если она не сдвинется с места, вы можете попробовать немного нагреть, но будьте осторожны — разбрызгивание горячей смазки не доставляет большого удовольствия, и некоторые подшипники используют легко расплавляемые пластиковые сепараторы для позиционирования роликов.
Подшипник должен высохнуть на воздухе или нужно его протереть мягкой тряпкой. Если вы используете сжатый воздух для их сушки, продуйте воздух в подшипники параллельно ролику. Что бы вы ни делали, не вращайте подшипник без смазки.
Поместите смазку в ладонь левой руки. Держите чистый подшипник в правой руке, со стороной большого диаметра, обращенной к смазке (если подшипник представляет собой шариковый или не конический роликовый подшипник, его можно уплотнить с любой стороны). Протяните подшипник на ладони, как если бы вы использовали его, чтобы стереть смазку с ладони, вращая его, когда каждый ролик становится полностью смазанным.
Когда все сделано правильно, вы увидите, как из маленького конца подшипника выкатываются кудри свежей смазки. Может потребоваться несколько итераций, чтобы добиться этого, но я упаковал тысячи подшипников таким образом, и никогда не было ни одного отказа.
Замена подшипников рулевой колонки мотоцикла
Откручиваем гайку верхней травесы и снимаем её .
Откручиваем корончатую гайку нижней траверсы , придерживая траверсу от выпадения вниз . Траверсу извлекаем из рулевой колонки и кладём на стол .
Специальным приспособлением выбиваем старые обоймы подшипников из рамы .
И вставляем новые , запрессовывая их до упора другим приспособлением . Если его нет — бьём чем попало , лишь бы встало ( можно подобрать например головку большую или обойму старого подшипника )
Потом , не менее секретным приспособлением , снимаем подшипник с нижней траверсы , стараясь не повредить её . У кого нет таких приборов , можно конечно и зубилом по старинке как обычно , но тогда повреждения траверсы неизбежны . Но это не беда и после некоторой металлообработки они устраняются и изделие готово к эксплуатации на дорогах и грязах общего пользования .
После снятия старого , вставляем новый подшипник , запрессовывая его любым подручным способом от куска трубы до многотонного пресса . Сильно не рекомендуется бить на запрессовку по подшипнику бородком или стержнем , так как закраина по которой наносится удар может отколоться ( тонкая и хрупкая )
Смазываем всё это дело красивой смазкой и начинаем собирать всё в обратной последовательности . Смазка пойдёт любая — от силидола до эротической ( шутка ) Ну в общем смазываем какой нибудь пластичной смазкой . На крайняк , если ничего нет , то и смазка ШРУС сгодится . Кстати старый русский солидол — самый верный выбор для подобного узла . Одно херово что его в крупных городах в магазинах не найти . В сельских гаражах встречается повсеместно .
Ставим нижнюю траверсу на место . Сверху одеваем подшипник .
Потом гайку
Отрегулировать подшипник : — Стянуть подшипник до жопы ( упора ) . Он вращается , но туговато . Потом отпустить корончатую гайку немного назад , до свободного вращения подшипника и отсутствия свободного люфта . Зацепиться за гайку , при отсутствии специального ключа , можно пассатижами с раздвижным эбальником . Их называют «гебельсы» или «галочки» или постучав по гайке через отвёртку , уперев её в углубления ( но это колхоз . Лучше пассатижами раздвижными тогда ) .
Замена подшипников в рулевой колонке мотоцикла
Рулевая колонка — это один из самых важных узлов мотоцикла и одновременно самый нагруженный. Во время движения подшипники рулевой испытывают наибольшую нагрузку и поэтому регулярно изнашиваются. Рулевые подшипники напрямую влияют на управляемость мотоцикла. Соответственно, старые и изношенные подшипники легко приводят к люфту передней подвески, или к так называемому «закусыванию» при повороте руля. В вышеперечисленных случаях скорее всего потребуется замена подшипников в рулевой колонке мотоцикла.
Плохое состояние подшипников сказывается на качестве работы передней подвески мотоцикла и, соответственно, на сцеплении колеса с дорогой. Данная ситуация приводит к тому, что мотоцикл перестает ехать прямо. В самых запущенных ситуациях старые, изношенные подшипники могут заклинить, что закономерно приведет к падению мотоцикла на дороге.
Как понять, когда стоит менять подшипники в рулевой колонке мотоцикла?
Для того, чтобы понять, нужна ли замена подшипников в рулевой колонке мотоцикла, достаточно медленно поворачивать руль и почувствовать «люфт» или «закусывание» подшипника. Если при проведении такой диагностики чувствуется только небольшой «люфт», то для его устранения достаточно только подтянуть регулировочную гайку на рулевой колонке специальным инструментом. Если же данная процедура не помогла, то потребуется замена подшипников в рулевой колонке мотоцикла.
Для детальной проверки подшипников уже необходимо полностью вывесить переднее колесо мотоцикла и руками подвигать вилку снизу вдоль оси мотоцикла. При этом явно почувствовается люфт или постукивание в рулевой колонке.
Замена подшипников в рулевой колонке мотоцикла не самая сложная процедура в ремонте мототехники, но требует достаточных знаний и умений, наряду со специализированным инструментом и специальным съемником для откручивания гайки рулевой колонки. Он необходим для откручивания и закручивания рулевой колонки, а так же и для ее регулировки.
Так, для проведения процедуры по замене рулевых подшипников нужно предварительно снять: переднее колесо, траверсу, демпфер, обтекатель, крыло, вилку и клипоны (если есть). Так же для верной установки подшипника его необходимо предварительно нагреть.
Кроме замены самих подшипников, нужно так же установить новый пыльник для нижнего подшипника. На раме остаются обоймы от старых подшипников, которые так же необходимо заменить новыми. Обязательно не забыть консистентную смазку и хорошо промазать как оба подшипника, так и их обоймы.
После замены подшипников рекомендуется протянуть рулевую колонку через 100-200 километров пробега.
Установка
Сборку рулевой начинаем снизу вверх, от вилки к рулю.
1 Смотрим на вилку, если у нее есть контактный угол для подшипника, то устанавливать нижнее кольцо не нужно. Наденьте подшипник и покрутите его, сразу станет ясно, нужно оно или нет
2 Все доски у нас в магазине с интегрированным стаканом. Но если у вас доска с чашками и насыпным подшипником, а вы хотите установить прома, то необходимо выбить старые чашки и установить новые.
3 Устанавливаем нижний подшипник в доску, вставляем вилку, ставим верхний подшипник, надеваем верхнее кольцо (анти-люфт), закрываем крышкой.
4 Обратите внимание, от крышки должен остаться зазор в миллиметр, она не должна тереть. Обычно для этого в комплекте рулевой идут специальные проставочные кольца. 5 Затем устанавливается компрессионная система
Затягиваем ее как можно сильнее, чтобы не было люфта, ставим руль и проверяем как крутится. Випы и бары крутятся легко, ничего не гремит, не шатается — значит все сделали правильно
5 Затем устанавливается компрессионная система. Затягиваем ее как можно сильнее, чтобы не было люфта, ставим руль и проверяем как крутится. Випы и бары крутятся легко, ничего не гремит, не шатается — значит все сделали правильно.
Монтаж новой детали на колонку
Производим замену подшипника.
Что нужно сделать:
— поднять передок мотоцикла. Для этого подойдет таль или обычная веревка;
— положите груз сзади на мотоцикл. Это делается для того, чтобы передняя часть была все время в приподнятом состоянии.
Если у вас есть небольшой опыт – можете переднее колесо не снимать.
Я посоветовал бы его снять. Так будет проще производить ремонт.
Продолжаем:
— снимаем фару;
— выкручиваем крепеж рулевых стоек;
— демонтируем руль;
— вывинчиваем гайку верхнюю, которая находится на штоке;
— удаляем пробку перьев на вилке;
— убираем траверсу верхнюю;
— вы подобрались к гайке №2. Которая держит траверсу нижнюю и шток;
— в некоторых байках присутствует кольцо стопорное. Убираем его и выкручиваем гайку. Применяем при этом отвертку и круглогубцы;
— спецключом выкручиваем гайку номер два;
— выбиваем шток из обоймы внутренней. Нужно использовать резиновый или пластиковый молоток;
— гайку откручиваем не до конца;
— бьем по гайке, резьба не повреждается;
— вынимаем обойму внутреннюю подшипника;
— с помощью широкой отвертки расширяем по окружности зазор обоймы и траверсы;
— съемником демонтируем ее;
Используют и более простой способ. Угловой шлифовальной машинкой делаем поперечную прорезь на обойме. Ударяем молотком и она разлетается на куски.
Очищаем место, куда нужно установить подшипник от грязи и ржавчины. Смазываем литолом. Устанавливаем новый подшипник строго вертикально с помощью металлической оправки, вбиваем на 10мм. смотрим, чтобы не было перекоса. Постукиваем до упора. Не забываем установить пыльники.
Далее выполняем монтаж:
— необходимо вставить траверсу нижнюю в колонку;
— упираем ее роликами обоймы внутренней до конуса;
— надеваем на шток внутреннюю обойму нового подшипника;
— ставим стопорное кольцо и прижимаем гайкой;
— не забываем следить за тем, чтобы не перетянуть ее. Обеспечиваем плавность вращения траверсы. Люфт не допускается.
Во время закручивание контргайкой воспользуйтесь динамометрическим ключом. Если у вас его нет советую поступить следующим образом. Затяните до упора гайку и потом ослабьте ее, повернув против часовой стрелки на двадцать градусов.
Вы вилку не извлекали из траверсы нижней? Тогда необходимо одеть траверсу верхнюю одновременно и закрутить гайкой наружной.
Не забудьте заменить масло в вилке. Замена требуется каждые 10000км.
Выполнив эту операцию – тогда нужно вкрутить пробки перьев и закрутить их.
Устанавливаем на место снятую фару и стойку и руль.
Вот вы и справились с такой, казалось бы, сложной задачей как замена подшипника на колонке рулевой вашего мотоцикла.
Благодаря настоящей статье это вам удалось.
Однако если возникнут вопросы или проблемы в процессе ремонта – обращайтесь ко мне в комментарии.
Буду рад вам помочь советом.
Как устроена рулевая колонка?
К главным функциям данного механизма можно отнести:
- обеспечение надежного крепления баранки;
- передача всех усилий, прилагаемых к управляемому колесу;
- забота о безопасности водителя в случае столкновения;
- легкость управления и вращения вилки рулевого колеса.
Схема и устройство рулевой колонки включают вал, ведущую и ведомую шестерни. При вращении баранки усилие передается посредством ведущей шестеренки к ведомой, последняя же жестко закреплена с сошкой, которая, поворачиваясь, передает усилия на средний рычаг боковой тяги. Таким образом, и обеспечивается поворот колес автомобиля.
