Снегоходы ИЖ
Прейдем к мотоциклам среднего класса – ИЖ. Распространенными типами снегоходов, которые делаются из этих мотоциклов являются все те же колесный и гусеничный.По сути, даже конструктивно снегоходы на основе «Минск» и ИЖ сходны. Однако часто вместо лыжи впереди используется колесо, сделанное из камеры, с бортовинами от шины.
Но в таком случае передняя вилка переделывается, поскольку такое колесо значительно шире стандартного. Хотя можно и воспользоваться все той же лыжей.
Что относительно гусеничной версии, то разница обычно сводиться к размерам самой гусеницы, и как следствие – гусеничного модуля.
Практическая информация
Изготовление своими руками снегохода из любого скутера ? дело нехитрое, было бы желание. Примерная скорость последнего ? 40-60 км/ч. Если учесть вес готового переделанного агрегата и вес пассажира ? скорость снегохода будет в пределах 20?45 км/ч. Причём это с учётом использования родного двигателя. К его достоинствам относится то, что он тихий, имеет вариаторный тип КПП, принудительное охлаждение, малый вес, электрозажигание, мало потребляет топлива, не вибрирует. В общем, настоящая находка для самоделок.
Единственное, что может существенно снизить мощность агрегата и увеличить массу всей конструкции ? это забитые снегом карманы, которые есть в конструкции скутера. Чтобы этого не произошло, можно своими руками сделать кожух, которым закроется верхняя часть гусеницы:
- берём поликарбонат, органическое стекло, любую другую пластмассу;
- из взятого листа вырезаем боковины будущего кожуха;
- скрепляем их с использованием термоклея и пластиковых уголков;
- берём гибкий и тонкий, по возможности, пластик и вырезаем полоску, ширина которого равна ширине кожуха;
- всё собираем на уголки и промазываем пластилином места стыков деталей;
- теперь из стеклоткани вырезаем соответствующие кожуху куски, промазываем их смолой, после чего плотно укладываем на конструкцию;
- спустя сутки всё высохнет, и можно будет подрезать получившийся защитный кожух как нужно.
Своими руками, как вы могли убедиться, получилось превратить в снегоход обычный скутер. Минимальные вложения времени, сил, денег ? вот что отличает такую конструкцию от других. И, кстати, этот силовой агрегат вполне способен тащить за собой как санки с ребятишками, так и гружёную тележку.
Инструменты и материалы
Обязательными составными элементами будут:
опорные элементы (колеса, полозья либо гусеницы по своему выбору);
редукторное и передаточное звенья;
резервуар для топлива;
органы рулевого управления;
рама, на которую опираются все прочие компоненты.
Чаще всего снегоходы ставят не на гусеницы или лыжи, как обычно думают, а на широкие пневматические колеса.
Но самые увлеченные люди делают их своими руками. На изготовление гусениц может идти:
Дополнительно понадобятся:
передающая и принимающая импульс звезда;
одно или несколько сидений;
крепежные изделия (гайки, болты, шурупы);
Снегоходы из мотоблоков
Конструкция же снегоходов из мотоблоков значительно проще, независимо от модели мотоблока.
В них редукторный привод обеспечивает вращение двух колес. Поэтому чтобы сделать снегоход достаточно вместо стандартных колес установить широкие катки со снегозацепами.
Некоторые умельцы идут дальше, устанавливая на приводные валы гусеничные модули, представляющие собой три катка, закрепленных на оси, на которые надета гусеница. Ведущим катком обычно выступает средний, поэтому его делают зубчатым, а два остальных являются направляющими.
Читать также: Приспособление для заточки сверл для точила
Здесь рассмотрены только самые популярные виды снегоходов на базе отечественных мотоциклов, а также мотоблоков. Хотя разновидностей снегоходов значительно больше.
Как правильно подобрать длину гусениц для снегохода вы можете узнать в нашей статье.
Детский снегоход Polaris 120 INDY, прекрасная модель для начинающих любителей активного отдыха.

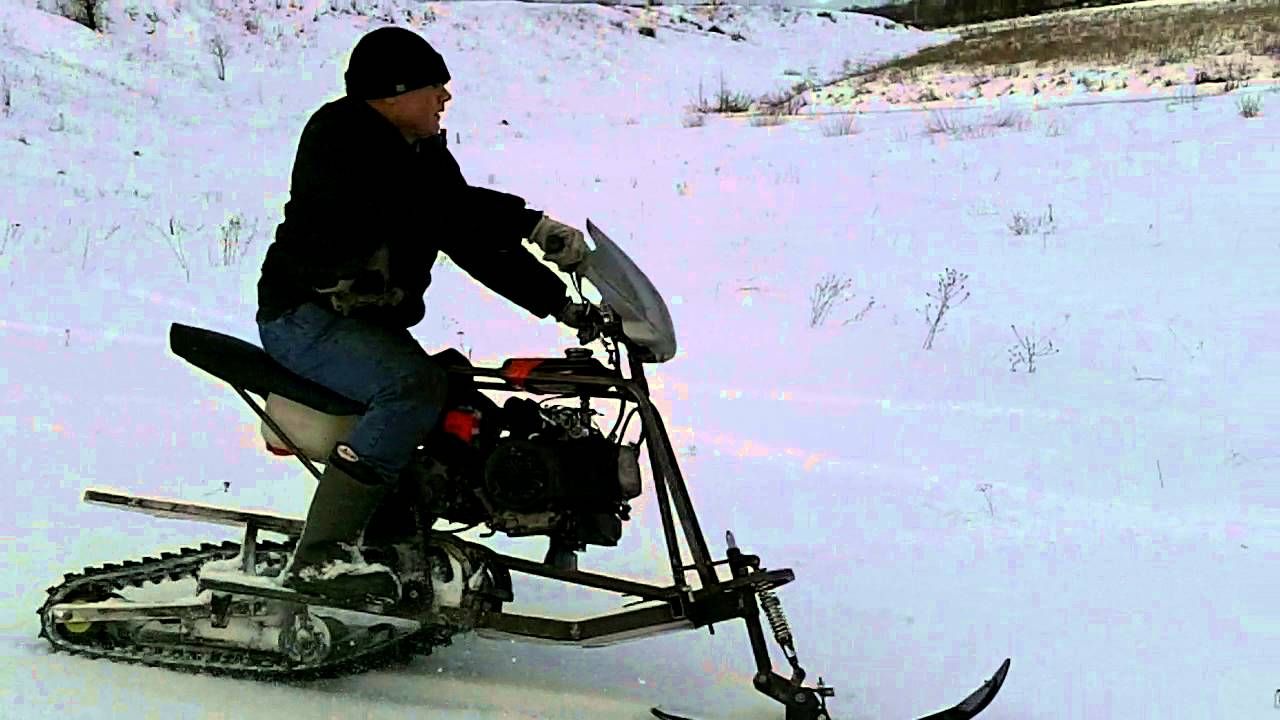

Из скутера детский снегоход своими руками
Конструкцию скутера значительно изменять не нужно. Это позволит с минимальными затратами сил и времени вернуть на место стандартную комплектацию транспортного средства с окончанием зимы и снова использовать его в теплое время года.
Если у Вас нет токарных и фрезерных станков для изготовления необходимых деталей, можно купить уже готовые, или использовать те, которые найдутся в вашем гараже и на разборке автомобилей. Также, некоторые элементы под силу будет сделать самостоятельно с помощью простых инструментов и сварочного аппарата.
В торгующем запасными частями к снегоходам магазине я купил ведомую звездочку гусеницы снегохода «Буран». Приобрёл ещё два колёсика от стандартного китайского самоката для деток и два небольших резиновых колеса с роликовыми подшипниками от тележки. Передаточное отношение в трансмиссии скутера рассчитано на эксплуатацию этого транспорта по хорошим дорогам со скоростью до 40-60 км/ч. При движении по заснеженным дорогам нагрузка на двигатель возрастёт, и его мощности может не хватить, а скорость 40-60 км/ч на заснеженных и скользких дорогах вообще опасна. Потому я изменил передаточное отношение, поставив вместо ведущего колеса скутера колесо меньшего диаметра от спортивного автомобиля-карта. Для этого мне пришлось из старого помятого диска ведущего колеса мопеда вырезать тормозной барабан со шлицами для ведущего вала и просверлить в нём отверстия для крепления колёсного диска меньшего диаметра (фото 2)
Чтобы гусеница не проскальзывала и не сползала с колеса во время движения, я сделал специальные зацепы (фото 3)
из пластмассовых водопроводных труб, которые входят в отверстия на гусенице. Подобрать резиновую покрышку, чтобы длина её окружности была кратна целому количеству шагов отверстий на гусенице, практически невозможно. Я изготовил из полоски кровельного металла бандаж необходимого диаметра, на котором при помощи мебельных болтов-глухарей Мб с большой шляпкой, на равном расстоянии друг от друга, с шагом соответствующим расположению отверстий на гусенице закрепил зацепы(фото 4) . Бандаж надел на колесо и прикрепил к покрышке при помощи тех же болтов(фото 5) .
У меня из обычного колеса получилась импровизированная мягкая ведущая звёздочка для гусеницы.
Ведомую звёздочку я сделал, соединив болтами М8 готовую пластмассовую ведущую звёздочку снегохода «Буран» с двумя резиновыми колёсиками от тележки с роликовыми подшипниками. Для оси подошла шпилька с резьбой М10 (фото 6)
Раму гусеничного движителя изготовил с использованием металлических уголков и труб квадратного сечения (фото 7)
. Размеры рамы и различных её деталей не привожу, так как желающие повторить конструкцию будут ориентироваться на марку своего скутера и размеры выбранной ими гусеницы.
Для своего мопеда я приобрёл специальную лыжу из комплекта для мотоцикла, но вполне подойдёт обычная широкая самодельная деревянная лыжа или пластмассовая — от детского снегоката «Аргамак», только снизу к ней надо обязательно приделать металлический конёк (подрез), чтобы на скользкой дороге скутер не терял управление. Лыжа прикрепляется к передней вилке скутера через специальную стойку и имеет две степени свободы движения, благодаря чему при наклоне скутера влево или вправо лыжа всей плоскостью остаётся на снегу.
Пластиковый обвес скутера на морозе очень хрупкий и к тому же имеет карманы. Попадающий в них снег подтаивает в гараже, а потом замерзает, увеличивая тем самым массу скутера. Я решил сделать минимальный кожух над гусеницей, широкую площадку для ног и декоративный щиток на переднюю вилку, а для дальних поездок в холодную и ветреную погоду устанавливаю лобовое стекло.
Самостоятельно изготовить из стеклопластика кожух на гусеницу несложно, но, прежде чем клеить кожух, надо сделать матрицу. Из подходящего по размерам куска оргстекла, поликарбоната или любой другой пластмассы вырезаем боковину будущего кожуха (фото 19)
Кладём её на лист большего размера, который послужит другой стенкой матрицы, и при помощи термоклея по периметру боковины крепим пластмассовые уголки.
Теперь отрезаем полоску тонкого и гибкого пластика, по ширине равную будущему кожуху. Собираем матрицу, с клеем прикрепляя на уголках ранее выкроенную боковину, днище и большую панель. Стыки деталей промазываем пластилином. Таким образом, получилась матрица для выклейки кожуха гусеницы.
Затем нарезаем стеклоткань на куски нужного размера и, промазывая эпоксидной смолой, плотно укладываем их в матрицу. Через сутки матрицу разбираем и извлекаем получившийся кожух. Остаётся срезать излишки стеклопластика по контуру и красить изделие.
Как сделать снегоход из скутера своими руками
Вот решил пополнить бортовой журнал, но так как сейчас пока зима, тюнинговать машину пока нет возможности.Но зато могу рассказать про самодельный снегоход, по подробней. (если кому интересно конечно ? я о нем в начале писал. ) Сделал я его лет 5 назад и года 4 он у меня простоял у знакомых на длительном хранение. Стоял он по причине того, что я стал жить в городе на квартире. Хранить негде, кататься проблема. Но недавно я переехал жить в свой дом. СБЫЛАСЬ МЕЧТА ? И тут праздники и я решил перетащить свой снегоход И расконсервировать. Я промыл бак и карбюратор, который отстоял 4 года . И я был удивлен мороз — 20 , а снегоход завелся с первого раза и поехал, как будто я вчера на нем катался ? Вот что значит японский двигатель. Теперь немного о том из чего он сделан. -Двигатель взят от скутера 50 кубов хонда. Вообще мне очень нравится скутера: двигатель у них ЭТО НАХОДКА ? ГОТОВЫЙ МОДУЛЬ ДЛЯ САМОДЕЛОК . Там эл.стартер, коробка автомат(вариатор) встроенный, генератор. принудительное охлаждение, эл. зажигание, маленький расход топлива и маленький вес.Крепление двумя болтами и то в проушенах саленблоки, когда работает нет вибрации. Еще он тихий ну так далее .можно бесконечно перечислять его преимущества ? -Рама сделана из профиля 50 на 50 -Привод гусеницы сделан из расширенного колеса, прикрученного к ступицы (зад. ваз 2109) Это облегчает снятие гусеницы для ремонта . К ступицы приварена звездочка от мотоцикла, а к двигателю в место колеса тоже приварена звездочка и это все соединено цепью. -Телега для гусеницы сделана из профилей и уголков от школьной парты. -Шарниры это саленблоки использованы от задних дяг жигулей .И использован один ароматизатор с пружиной (ЗАДНИЙ ОТ ОКИ) -Направляющие для гусеницы, они называются склизы, сделаны из толстой пластиковой водопроводной трубы.Они удерживают гусеницу при поворотах и не дают ей сползти. По середине в низу стоят ролики, такие продаются в любом магазине.На них вся масса снегохода и он катится на них по гладкой части гусеницы. На настоящих снегоходах масса идет по склизам, то есть пластиковые склизы, они как лыжы скользят по гусенице внутри. Но для этого надо больше мощности двигателя, а я боролся за каждый грамм потери мощности. По этому я поставил свой снегоход на ролики а склизы немного приподнял. В дальнейшем ролики хочу заменить на ролики с подшипниками. -Сама гусеница от какого то снегохода, сначала я взял ее, а потом стал по ней делать подвеску и привод. Сам делать гусеницу не стал. так как это самая ответственная часть. От нее зависит проходимость и ходовые качества. -Лыжи сделал из пластиковых расширителей для снегоходов, с верху рама из уголков, а в низу пруток . Он выполняет роль конька, Помогает при поворотах, движению по льду (направляет снегоход и не дает морде самопроизвольно уходить в бок)и еще предохраняет лыжу от износа когда переезжаешь асфальт. Конек должен быть полукруглым. тогда можно будет поворачивать на месте когда стоишь на льду или на укатанному снегу. Если он прямой то руль не повернешь. -Корпус низ сделан из пластиковых локеров. А верх из оцинкованного листового металла. -Сиденье из кожезам. Вот думаю если удлинить глушитель и провести под сиденьем, то сиденье будет с подогревом. Масса 90 кг Двигатель 7кг Скорость 30 км.в час по глубокому .рыхлому снегу. Если едешь один, если в двоем то 20 км в час Скорость по укатанному снегу и льду 45 км.час. Без разницы один или вдвоем. ВОТ КАК БЫ И ВСЕ. Может кто тоже захочет сделать снегоход после прочитанного.Время и снег еще есть ? Если что обращайтесь за советом ?
Выгружаю видео ролик ссылка ниже.К стати мелкие кусты переезжает как танк, в горку тоже градусов 30 берет.
Источник
TTRactor 125 part 1 (гусеница для мотоцикла)
Снегоходы ИЖ
Прейдем к мотоциклам среднего класса – ИЖ. Распространенными типами снегоходов, которые делаются из этих мотоциклов являются все те же колесный и гусеничный.По сути, даже конструктивно снегоходы на основе «Минск» и ИЖ сходны. Однако часто вместо лыжи впереди используется колесо, сделанное из камеры, с бортовинами от шины.
Но в таком случае передняя вилка переделывается, поскольку такое колесо значительно шире стандартного. Хотя можно и воспользоваться все той же лыжей.
Что относительно гусеничной версии, то разница обычно сводиться к размерам самой гусеницы, и как следствие – гусеничного модуля.
Что же мы получим в результате?
Проще говоря — спереди лыжа с рулевым управлением, рама с мотором и сиденьем, внизу или сзади — гусеничный ход. Рама подойдёт от «ИЖ Планета» или «Восход», но нужна будет реконструкция дополнительных креплений. Двигатель можно взять от мотоцикла «Восход» (20 лошадиных сил), поставить на гусеничный ход. Снегоход с таким двигателем сможет развивать скорость до 70 километров в час. Для бытового использования этого вполне достаточно.
Можно использовать готовую раму или сделать по чертежам из обрезков труб с небольшим диаметром
Также важно укрепить раму, используя сварку. В некоторых вариантах применяются временные крепления
При необходимости вместо гусеницы и лыжи можно вернуть колёса. Собранная конструкция должна быть прочной и надёжной. Привод на цепную передачу используется с основного вала движителя (можно использовать «ИЖ Планета» или «Урал») на ведущий вал гусеничной конструкции.
Для изготовления гусеничного двигателя можно использовать часть от гусеничной ленты другого агрегата (например, «Бурана») или приобрести отдельно в заводской вариации. Однако не всегда есть такая возможность. В этом случае можно собрать самостоятельно.
Чтобы создать гусеницу своими руками, необходимы рейки (пластмасса или жесть), транспортерная лента и жестяные рейки, крепёжные детали и чертежи. При изготовлении реек для грунтозацепа, нужно сделать одинаковой длины и ширины детали (пластиковой или жестяной) трубы с загибами, а после прикрепить их на транспортную ленту на одинаковом расстоянии. Три пары колёс, разных по размеру, будут служить движителем ведущего вала в гусеничной конструкции.
Для ведущего вала можно взять колёса большего размера, для других двух — поменьше (они будут служить роликами). Ролики нужно «обуть» в резину, чтобы была лучше связка с гусеничной лентой. Следует учитывать, что все самодельные конструкции не отличаются высокой прочностью, поэтому не стоит подвергать такой снегоход большим скоростным нагрузкам.
Амортизационная система на задней подвеске может быть оставлена от оригинального мотоцикла (его основной конструкции). На передней можно использовать пружины от автомобиля или от мотоцикла. Амортизация очень важна при поворотных движениях, от нее зависит устойчивость всей конструкции.
Бак для топлива объёмом от 15 до 20 литров можно расположить на более удобном месте, согласно выбранным вами чертежам, но в основном он остаётся на родном месте в мотоциклетном варианте.
Ещё есть вариант изготовления двух гусениц на основе мотоцикла «Муравей». Так как боковые задние основы сделаны под колёса, можно использовать их для двух гусеничных конструкций. Топливный бак также может оставаться под рулевой дугой, но может и переместиться в заднюю часть, в зависимости от выбранной конструкции и условий, в которых снегоход будет использоваться.
Также можно рассмотреть вариант снегохода на базе мотоцикла «Минск». Для передней части с одной лыжей используют вариант, рассмотренный выше. Задняя часть сложнее. Ведомую шестерню моста заменим на заднюю звёздочку от мотоцикла «ИЖ Планета». Промежуточный вал служит приводом на мост, оставаясь цепным. Если нет необходимых для работы деталей, можно приобрести их на рынке запчастей.
Изготовление
Сделать своими руками снегоход из скутера не так уж сложно. Особых корректировок исходной конструкции не потребуется. В таком случае можно будет без проблем заменять гусеницы на колеса и обратно при изменении погоды. Гусеницы и ведомые звездочки советуют брать со снегоходов «Буран». Дополнительно применяют пару колес от детского самоката и пару некрупных колес от любой тележки (с добавлением роликовых подшипников).
Дело в том, что на скутерах по умолчанию предусматривается проезд со скоростью от 40 до 60 км/ч, причем по первоклассным дорогам. При езде по заснеженным участкам нагрузка на мотор возрастает. Повышенная скорость также является источником риска.
Далее, ориентируясь на диск главного колеса, вырезают тормозной барабан и шлицы для ведущего вала. Диск малого диаметра крепят, предварительно пробивая отверстие в барабане дрелью. Избежать сползания гусеницы с колеса, скольжения во время движения помогает изготовление самодельных зацепов. Их получают, используя водопроводные трубы из ПВХ. Такие зацепы приходится вставлять в отверстия гусеницы.
Потом берут плоское кровельное железо и готовят бандаж подходящего диаметра. На таком бандаже фиксируют зацепы, используя мебельные болты. Расставлять крепежи надо на неизменном расстоянии. Шаг определяется размещением отверстий. Мягкую звездочку делают на базе простого колеса.
Раму получают, применяя металлический уголок и квадратные трубы. Габариты рамы и ее частей надо подбирать самостоятельно. При этом учитывают, на базе какого скутера делают снегоход и какая гусеница применяется.
Обычно предусматривается 2 уровня свободы перемещения. Куда бы ни наклонялся скутер при движении, 100% плоскости лыжи остается точно на снегу. Стоит позаботиться об установке широкой опорной площадки для ног и некрупного декоративного щитка под переднюю вилку. Рекомендация: для дальних выездов зимой обязательно понадобится лобовое стекло. Типовые обвесы скутеров придется переделать, потому что они плохо переносят сильные холода и подвержены скоплению снега в «карманах».
Дополнительно монтируют кожух, защищающий гусеницу. Его формируют из поликарбоната, оргстекла либо иных синтетических материалов. Боковую часть кожуха вырезают аккуратно. Заготовку перекладывают на крупный лист, оказывающийся стенкой матрицы. На термоклей по периметру с равными промежутками фиксируем пластмассовые уголки.
Потом нарезают стеклоткань на требуемые фрагменты. Все стыки обмазывают пластилином. Держать матрицу нужно примерно 24 часа.
Далее следует рассмотреть изготовление снегохода из китайского скутера с двигателем 50 кубов.
В этом случае:
- раму делают из стального профиля 50х50;
- привод берут из расширенного колеса;
- тележку для гусеницы формируют из профиля и уголков, снятых со школьной парты;
- в качестве шарниров используют сайлентблоки от Жигулей;

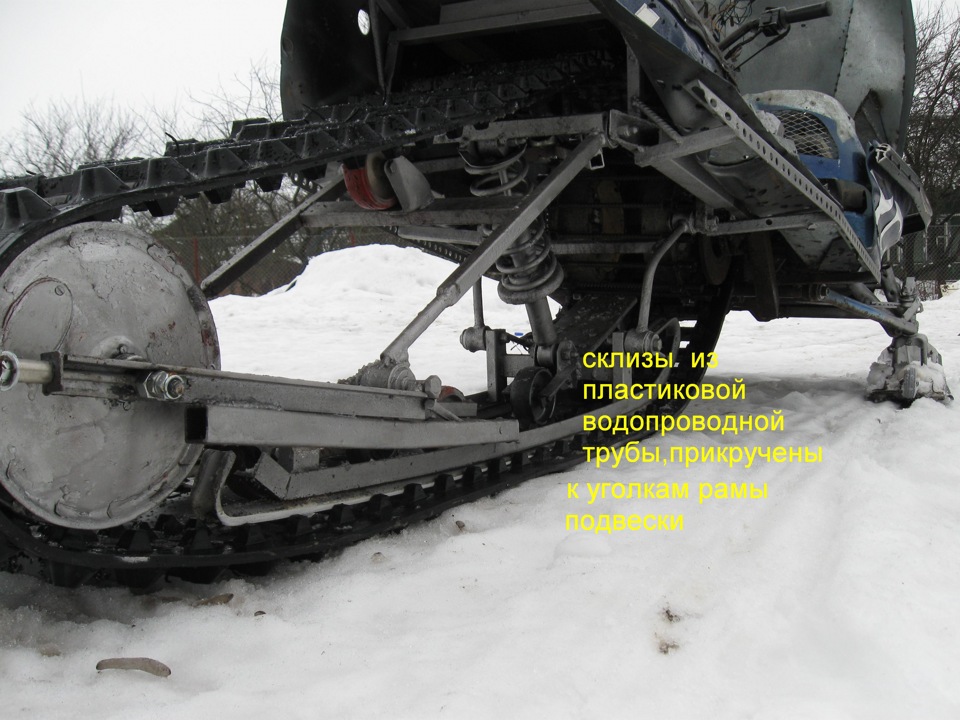

- склизы делают из толстой водопроводной трубы (пластиковой);
- для получения лыж применяют расширители для снегоходов.
Особого смысла устанавливать моторы 150 кубов и большего объема нет. Они реально нужны только людям, отправляющимся в дальние туристические поездки либо занимающимся охотой, рыбалкой профессионально. Вот так выглядит чертеж рамы самодельного гусеничного снегохода. Ширина во фронтальной плоскости составляет 0,7 м, а сзади — 0,4 м. Высота достигает 0,5 м, а общая длина — 1,25 м.

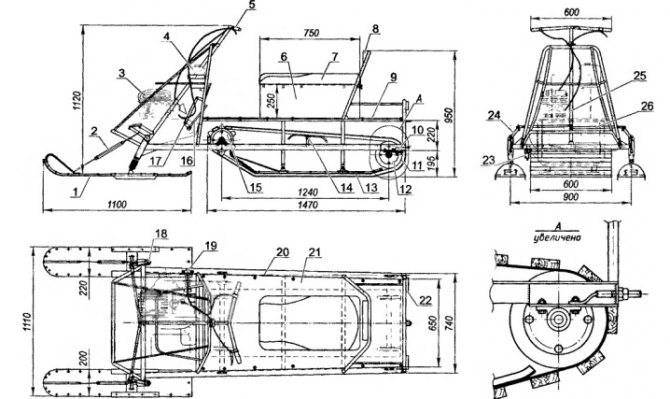

За отправную точку можно принять и такие чертежи:
- длина рамы – 1,47 м;
- расстояние между колесными осями – 1,27 м;
- ширина в задней плоскости – 0,74 м.
Что может понадобиться
Для того чтобы изготовить самодельный мопед, прежде всего следует определиться с деталями, которые будут задействованы при сборке. Основой конструкции в большинстве случаев выступает ненужный велосипед. Сразу необходимо продумать, где разместятся все детали. Самая громоздкая из них — это двигатель. Его обычно располагают на месте заднего багажника либо в нижней части рамы. Если рама имеет такое строение, что размещение двигателя создаст неудобство при движении мопеда, то ее можно сделать отдельно. Для этого потребуется выполнение сварочных работ. Варить раму следует из велосипедных деталей, которые специально рассчитаны под соответствующую нагрузку. При необходимости можно изменить геометрию нужной детали. Для этого применяется упор и Использование водопроводных труб категорически не допускается, так как они не имеют достаточной прочности. Такой самодельный мопед далеко не уедет. Крепления для двигателя можно вырезать из листов железа толщиной не менее 5 мм и приварить их к раме.
Скутер и трицикл из бензопилы
Бензопилы, как и говорилось выше, пользуются большой популярностью среди домашних умельцев. Их отличает небольшой вес и габариты, а по мощности они то, что надо. Сегодня в сети можно посмотреть множество видео руководств о том, как из бензопилы сделать трицикл, скутер или мопед. Чаще делаются мопеды и скутеры из бензопилы «Дружба». Берется также старый велосипед, на который и устанавливаются все части, включая глушитель прямоток.
Пример самодельного скутера трицикла
Именно глушитель прямоток становится, чуть ли не главной особенностью изготовления самодельного скутера, ведь нужно знать некоторые секреты его установки. Глушитель прямоток изначально был придуман для спортивных автомобилей. Прямоток глушитель — сам по себе уже увеличение мощности двигателя скутера.
Воздушный фильтр
Воздушный фильтр на самодельный мопед или трицикл тоже делается своими руками. В первую очередь, фильтр должен быть надежным. Рекомендуется использовать для изготовления такого элемента масляный фильтр от Москвича, сифон для умывальника, металлическую шпильку, силикон и самоклеящуюся микропорку.
- Фильтр зажимается между горлом сифона и его остальной частью;
- Все это дело стягивается металлической шпилькой, длина которой подбирается на месте;
- Ставим пробку на металлическую шпильку;
- Все собираем, а щели обрабатываем силиконом;
- На фланец горла сифона клеим микропорку.
Самодельный воздушный фильтр
В итоге получается довольно привлекательный с виду, и очень функциональный фильтр на любые самоделки, в том числе мопед или трицикл.
В заключении хотелось бы напомнить, что во время изготовления самоделки, полезно будет посмотреть видео, дающее практическое понимание.
