При нагреве двигателя плавают обороты: возможные причины, диагностика, ремонт

«Плавают» обороты холостого хода ВАЗ 2108, 2109, 21099

Обороты холостого хода (ХХ) карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 «плавают» — то есть, понижаются чуть ли не до полной остановки (двигатель «троит», а то и «двоит»), то повышаются до нормы или даже выше.

Существует несколько причин «плавающих» оборотов холостого хода. Они связаны с неисправностью карбюратора, системы питания, системы зажигания, самого двигателя.

В своей основе они имеют либо нарушение подачи топлива в двигатель, либо отказ в работе элементов системы зажигания.

«- Подсасывание» постороннего воздуха в карбюратор

Виновниками могут быть — шланг от вакуумного усилителя тормозов к впускному коллектору, уплотнительные резиновые кольца на винте «качества» и электромагнитном клапане, соскочившая или полопавшаяся трубка к корпусу вакуумного регулятора опережения зажигания на трамблере, не герметичный корпус или поврежденная диафрагма корпуса вакуумного регулятора, деформация посадочной поверхности карбюратора, либо износ его прокладок, трубка вентиляции картера.

«Подсос» вызывает обеднение топливной смеси и как следствие нарушается нормальная работа двигателя автомобиля на холостом ходу. Подробнее о том, как искать причину «подсоса» на странице «Подсос постороннего воздуха в карбюратор».

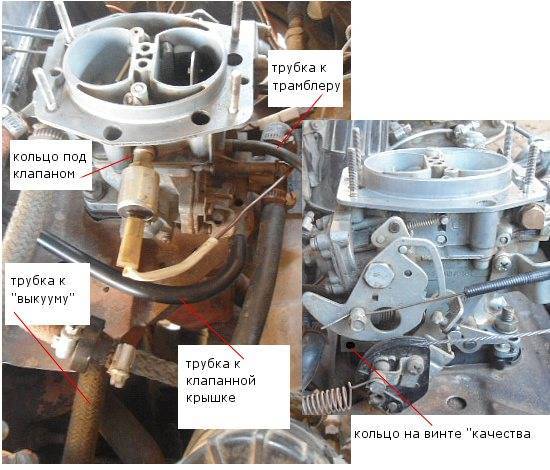

Места вероятного подсоса воздуха в карбюратор

— Засорен топливный или (и) воздушный жиклер системы холостого хода карбюратора Солекс

Необходимо прочистить топливный жиклер СХХ находящийся в наконечнике электромагнитного клапана (ЭМК) и воздушный жиклер СХХ.

Электромагнитный клапан карбюратора Солекс с топливным жиклером СХХ

Для прочистки воздушного жиклера придется снимать крышку карбюратора. Подробнее: «Прочистка системы холостого хода карбюратора Солекс».

Воздушный жиклер и воздушный канал СХХ Солекс

— Неисправна система принудительного холостого хода (ЭПХХ) или ЭМК

Электромагнитный клапан карбюратора (ЭМК) (см. фото выше) входит в состав системы ЭПХХ карбюратора. При ее отказе игла клапана может частично то перекрывать, то открывать отверстие в топливном жиклере СХХ, нарушая прохождение топлива в двигатель через систему холостого хода. Аналогичная ситуация может возникнуть при выходе из строя самого клапана или его неправильной установке. См. «Проверка и ремонт системы ЭПХХ карбюратора Солекс».

Степень загрязнения должна быть довольно высокая. Замените его на новый.

Воздушный фильтр двигателя

— Неисправны элементы системы зажигания

Чаще всего виновником оказывается вышедшая из строя свеча зажигания. Необходимо оценить состояние свечей зажигания по их внешнему виду и для проверки заменить их заведомо исправными. Помимо свечей «плавающие» обороты ХХ возможны при «пробое» в/вольтных проводов, крышки и бегунка трамблера. неисправности катушки зажигания. Подробнее см. «Неисправности бесконтактной системы зажигания».

— Нарушена подача топлива в карбюратор

Возможно засорены фильтры топливной системы (в карбюраторе, бензонасосе, фильтр тонкой очистки и на заборнике топлива в баке), или повреждена топливная магистраль. Так же, работа неисправного бензонасоса или с не отрегулированным приводом, будет иметь аналогичный эффект. Подробнее: «Неисправности системы подачи топлива карбюраторного двигателя».

Минимальное регулируемое выступание толкателя требуемое для правильной работы бензонасоса

— Нарушены фазы газораспределительного механизма

Проверьте положение установочных меток привода газораспределительного механизма. А также натяжение ГРМ. Перескочивший на зуб-другой ремень вызывает смещение фаз ГРМ и нарушение работы двигателя на холостом ходу.

Установочные метки привода ГРМ карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099

Примечания и дополнения

— Перед началом выявления причин появления плавающих оборотов холостого хода двигателя необходимо провести визуальный осмотр подкапотного пространства двигателя. Соскочивший провод, не до конца надетая фишка, перегнутый шланг и т.п. не дадут двигателю нормально работать, и отнимут время и силы, потраченные на поиск неисправности.

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS , в Одноклассниках — Twokarburators OK и в Яндекс Дзен — Twokarburators DZ

Почему плавают обороты на холостом ходу

Предлагаем перечень возможных проблем, чтобы автовладелец имел возможность определиться в каком направлении искать неисправность и самостоятельно выявить проблемный узел. Такие знания необходимы не столько для самостоятельной починки транспортного средства, сколько для понимания сути. В таком случае в сервисе будет меньше шансов навязать водителю ненужные услуги.

Самые частые причины можно условно разделить на простые и сложные. Первые диагностируются довольно быстро и исправляются без особых затрат и затруднений. К ним относятся:

• лишний воздух во впускной системе (подсасывание), он появляется при неплотном соединении, трещинах в трубопроводе и так далее;
• загрязнение форсунок, а также их изнашивание;
• неисправность проводов;
• зазоры или нагар на свечах зажигания и другие их дефекты;
• недостаточное давление топлива, этот становится следствием неисправности бензонасоса, загрязнения фильтров;
• плохое топливо, присутствие воды в бензине, как правило, смена заправочной станции решает проблему полностью;
• снижение компрессии в цилиндрах, эта проблема более серьёзная и требует немедленной починки. Чтобы не усугублять ситуацию;
• отсутствие герметичности в системе вентиляции картерных газов.

Есть и более сложные причины, которые не всегда удаётся диагностировать на глаз и с первого раза. К ним следует отнести:

• некорректная работа электронного блока управления;
• неисправности датчиков положения дроссельной заслонки, регулятора холостого хода, абсолютного давления и температуры воздуха на впуске;
• загрязнение датчика массового расхода воздуха или его полный выход из строя;
• проблемы с датчиком положения коленвала или распределительного вала;
• катушка зажигания не в порядке;
• фазы газораспределения нарушены;
• при условии механического привода, дроссельная заслонка может заедать;
• неисправны регулятор давления топлива, гидрокомпенсатры или датчики концентрации кислорода.

Всё вышеперечисленное гарантировано приведёт к частой смене оборотов двигателя. В целом, автовладелец с уверенными навыками автомеханика справится с проблемами самостоятельно, как это сделать читайте дальше. Всем остальным настоятельно советуем обратиться к специалисту, если у вас плавают обороты на холостом ходу.

сканер корейской разработки Scan Tool Pro Black Edition

Устройство поможет более точно выявить неисправный элемент, после чего осмотр следует начать именно с него. Особенностью Scan Tool Pro является диагностика не только двигателя, но и других агрегатов автомобиля (ABS\SRS\ESP\коробки передач\трансмиссии и т.д.). Сканер имеет русифицированное ПО (расшифровка всех имеющихся ошибок на русском языке), достаточно прост в эксплуатации и работает без потерь связи с любыми устройствами на базе ios, android, windows.

Причины высоких оборотов мотора на холостом ходу

Большие обороты на горячем моторе могут быть вызваны не только лишним воздухом, но и плохим топливом, загрязнением форсунок, неисправностью свечей зажигания. В этом случае электронный блок будет рассчитывать рабочую воздушно-топливную смесь, а она не будет гореть.

Если двигатель набирает на холостом ходу высокие, свыше 1100 об/мин, причина может скрываться в поломке датчиков, ЭБУ или нештатном подсосе воздуха. Рассмотрим, как неисправность датчиков связана с высоким вращением мотора.

Датчик массового расхода воздуха

Датчик массового расхода воздуха расположен между воздушным фильтром и впускным коллектором. ДМРВ измеряет массу воздуха, поступившего в двигатель, и передаёт показания в ЭБУ. На основе данных о массе и температуре воздуха компьютер рассчитывает плотность смеси для подачи в камеру сгорания.

Если датчик работает неправильно, ЭБУ сообщит об этом водителю через срабатывание Check Engine. Для проверки ДМРВ мастера сравнивают показания на холостом ходу, а также на 1000, 2000 об/мин, со справочными данными из спецификации производителя или исправного датчика.

Если расходомер исправен, значит избыток воздушной смеси поступает минуя его.

https://www.youtube.com/watch?v=Z0emkgXDytY

Датчик РХХ

Регулятор ХХ представляет собой шаговый двигатель со шток-клапаном, расположенный на корпусе дросселя. РХХ предназначен для стабильного поддержания работы мотора на ХХ в обход закрытой дроссельной заслонки. Степень открытия канала регулирует ЭБУ.

Высокие обороты на холостом ходу могут указывать на неисправность РХХ, который держит канал открытым на полное сечение. Датчик проверяют визуально на наличие загрязнений и дефектов. Измеряют напряжение и сопротивление мультиметром или диагностируют адаптером. Если показатели высокие, датчик меняют на новый.

ДПДЗ

Датчик регулирует положение дроссельной заслонки по указанию ЭБУ. Причины повышенных оборотов могут быть связаны как с поломкой ДПДЗ, так и загрязнением самого дросселя.

Похожая статья Ремонт 402 ЗМЗ двигателя своими руками

Неисправность датчика сопровождается:

• высокими плавающими холостыми оборотами двигателя;
• недостатком мощности при разгоне;
• загоранием значка Check Engine.

Датчик проверяют измерением напряжения и сопротивления. Или устанавливают новый исправный ДПДЗ и оценивают работу двигателя.

https://www.youtube.com/watch?v=_bFKw61jn0c

Дроссельная заслонка

Когда водитель нажимает газ, дроссельная заслонка открывается и пропускает воздушную смесь в коллектор. Со временем дроссель загрязняется смолистыми и масляными отложениями отработанных газов, может заедать или подклинивать. В этом случае, на ХХ заслонка будет неполностью закрыта. Проблема решается очисткой дросселя карбклинером.

Повышенные обороты на холостом ходу из-за дроссельной заслонки могут возникать, если тросик привода перетянут или сломан. Конструкция тросового привода дросселя встречается на старых моделях двигателей.

Датчик температуры мотора

ЭБУ контролирует обороты двигателя, учитывая показания датчика температуры. Как только температура мотора падает, компьютер раскручивает движок для быстрого прогрева. В ЭБУ может приходить неверная информация, если из строя вышел датчик температуры или проводка. Для диагностики датчика нужно замерить его сопротивление на остывшем и прогретом двигателе, а затем сверить показания со спецификацией.

Коллектор

Впускной коллектор распределяет поступивший воздух по камерам сгорания. Причина высоких оборотов двигателя на холостом ходу может быть связана с подсосом воздуха из-за негерметичной системы впуска. В этом случае проверяют затяжку болтов, качество прокладок, вакуумных шлангов и целостность корпуса коллектора.

Подсос воздуха на прогретом двигателе можно отследить с помощью мыльного раствора. Для этого намыльте все возможные места утечки: в местах подсоса мыло начнёт пузыриться. Также можно отследить шипящий звук, или поочередно пережимать подходящие к коллектору шланги.

  Почему не работает звуковой сигнал на ВАЗ-2112

Электронный блок управления

Электронный блок — мозговой центр мотора. Неисправность ЭБУ может стать причиной высоких оборотов двигателя на холостом ходу. Чтобы проверить работоспособность электронного блока, нужно подключить его к диагностическому оборудованию и протестировать. Часто проблема ЭБУ решатся заменой ПО.

Похожая статья Горит чек двигателя на Ладе Калине

Распространенные причины плавающих оборотов

Итак, с основными симптомами разобрались. Теперь перейдем к причинам. Сразу отметим, плавающие обороты на холостом ходу чаще являются проблемой инжекторных двигателей. Дело в том, что за холостой ход в этом случае отвечает сложная система ЭСУД.

Указанная система предполагает наличие контроллера, датчиков и исполнительных устройств. Блок управления получает сигналы от датчиков и передает команды на исполнительные устройства, (например, РХХ), поддерживая стабильные обороты двигателя на холостом ходу и других режимах независимо от нагрузки на ДВС.

Однако любые сбои, которые связаны с подачей воздуха, топлива, нарушением состава рабочей топливно-воздушной смеси или ее воспламенением, а также различные механические поломки приведут к плаванию оборотов.

Получается, начинать проверку стоит с дроссельного узла, датчиков и исполнительных устройств. В диагностике также нуждается система зажигания, регулятор холостого хода, ДМРВ, необходимо оценить состояние топливного и воздушного фильтров, инжекторных форсунок и т.д.

Как правило, на практике немало проблем водителям доставляет регулятор холостого хода. Фактически это шаговый электромотор, который имеет конусную запорную иглу. Когда дроссельная заслонка закрыта, воздух идет в обход заслонки по каналу, который перекрывается иглой.

Если  в работе устройства возникают сбои, ЭБУ не способен правильно «подобрать» состав смеси на холостом ходу, в результате обороты плавают.

Отдельного внимания также заслуживает датчик массового расхода воздуха. ДМРВ в процессе эксплуатации может загрязняться или возникает его поломка.

Так или иначе, на ЭБУ не поступает корректных данных о расходе воздуха, что приводит к нарушению смесеобразования и скачкам оборотов  двигателя.

Похожие сообщения

Часто плавание оборотов мотора может быть связано с сильным загрязнением самой дроссельной заслонки или механическими поломками дросселя, повреждениями, деформацией. Заслонка может клинить, не закрываться до конца.

Для предотвращения подобных осложнений необходимо периодически чистить дроссель от грязи, а также на многих автомобилях после чистки требуется дополнительное обучение дроссельной заслонки.

Еще при диагностике следует проверить клапана вентиляции картера. В норме картерные газы перенаправляются во впуск, где смешиваются с воздухом и топливом, после чего дожигаются в цилиндрах.

На моторах с пробегом картерных газов скапливается много по причине естественного износа ЦПГ. Избыточное количество таких газов приводит к нарушению состава смеси в том случае, если клапан вентиляции картера подклинивает. Это также является частой причиной того, что обороты двигателя плавают.

Кстати, если затрагивать карбюраторные двигатели, плавают обороты на карбюраторе обычно по причине сбитых настроек и регулировок данного устройства. Также не следует исключать вероятность поломки электромагнитного клапана карбюратора, засорение жиклера холостого хода.

Еще добавим, если плавают обороты дизельного двигателя, к этому часто приводит ржавчина ржавчины на лопастях ТНВД. Коррозия образуется по причине наличия воды в дизтопливе.

Плавают обороты на холодную

На холодную плавают обороты, при увеличенной подачи топлива в цилиндры для быстрого прогрева, когда во впускном коллекторе имеется подсос неучтенного воздуха, при проблемах с датчиками (кислорода, положения дроссельной заслонки, массового расхода воздуха, датчика температуры двигателя), низком давлении топлива, неисправном регуляторе холостого хода и ряду других, в зависимости от типа двигателя. При неисправных датчиках ЭБУ выдает некорректные команды, из-за которых на холодную могут плавать обороты двигателя.

Большинство проблем, независимо от того инжектор это, карбюратор или дизель, одинаковы, однако есть и свои особенности, которые как раз и могут быть причинами того, что возникают провалы оборотов на холодную, а зачастую — и на горячую тоже. Вкратце, все причины, по которым двигатель не держит обороты на холодную, отображены в таблице, но если нужны более конкретные рекомендации по устранению скачков оборотов холодного двигателя — читайте статью и комментарии к ней, где часто автовладельцы делятся своим опытом.

Причина неисправности	Неисправный узел	Необходимые действия
Инжектор
Подсасывание атмосферного воздуха	прокладка впускного коллектора; прокладка на дроссельной заслонке; патрубок от воздушного фильтра до дроссельного узла; уплотнительное кольцо форсунок; вакуумный усилитель тормозов; вакуумные шланги в системе воздуховода; клапан адсорбера; регулятор холостого хода; колечки форсунок	Проверить все перечисленные детали путем пережимания шлангов, с использованием компрессора (сжатого воздуха), либо дымогенератора
Сбой в работе датчиков двигателя	датчик положения дроссельной заслонки; датчик массового расхода воздуха; датчик абсолютного давления воздуха; датчик температуры воздуха во впускном коллекторе; датчик температуры двигателя.	Выполнить диагностику перечисленных датчиков. При необходимости заменить их на новые.
Недостаточно топлива для поддержания оборотов двигателя		Выполнить диагностику, чистку либо замену форсунок. Заправиться более качественным бензином.
Проблемы с системой зажигания	высоковольтные провода; вышедшие из строя свечи зажигания; модуль (катушка) зажигания.	Проверить работу перечисленных элементов. Свечи можно почистить или заменить. Провода и катушки меняют на новые.
Снижение компрессии	прокладка головки блока цилиндров; изношенность поршней, колец; клапана.	Выполнить проверку компрессии в цилиндрах, ремонтные меры в зависимости от диагностики
Низкое давление топлива	неисправный бензонасос; забитые топливные фильтры; регулятор давления топлива.	Нужна проверка бензонасоса, топливных фильтров (тонкой очистки и сеточки), регулятора давления (случается засор сетки).
Карбюратор
Недостаточно топлива либо воздуха	Неправильно настроенный карбюратор либо засорены жиклеры	Настроить карбюратор, подобрать оптимальное значение оборотов холостого хода, а также почистить жиклеры.
Подсос лишнего воздуха	Грязная дроссельная заслонка	Почистить заслонку, проверить ее привод
Неисправность диафрагмы	Проверка и при необходимости замена узла
Прокладка карбюратора	Замена узла на новый
Электромагнитный клапан	Диагностика и при необходимости замена клапана
Дизельные двигатели
Недостаточное давление топлива	загустевание топлива; частично вышел из строя насос высокого давления.	использовать зимнюю солярку либо пользоваться антигелем; выполнить ревизию насоса высокого давления, при необходимости заменить его на новый.
Некорректные команды от электронного блока управления	датчик давления воздуха/массового расхода; проблемы в работе ЭБУ.	выполнить проверку датчика или его замену; проверить блок управления в автосервисе.
Выхлопные газы в избыточном количестве во впускном коллекторе	Система EGR	Проверить клапан EGR и работу всей системы. Исправить ее либо грамотно заглушить.
Воздух в топливной магистрали	уплотнения, резиновые шланги и патрубки топливной системы; топливный фильтр.	Проверить перечисленные элементы, если имеет место утечка солярки, восстановить уплотнение, заменить топливный фильтр.

После чистки дроссельной заслонки плавают обороты?

Во-первых, могла быть допущена ошибка при подключении. Во-вторых, необходима калибровка.

Обучение системы можно произвести ручным способом без специального оборудования. Он заключается в откручивании минусовой клеммы от аккумулятора на 10 минут. Так вы сбросите настройки до заводских показателей. При возвращении клеммы и запуске автомобиля все приходит в норму. Алгоритм адаптации без ПК:

• нагрейте «сердце» вашего ТС и заглушите его;
• подождите 10 секунд;
• включите зажигание на 3 секунды;
• нажимаете педаль газа до упора и отпускаете за 1 секунду, сделайте так 5 раз (контролируйте себя метрономом или секундомером, чтобы не сбиться);
• подождите 7 секунд;
• нажимаете акселератор в пол и фиксируете его так, пока не загорится чек на приборной панели (сначала мигает, потом постоянно горит);
• подождите 3 секунды и отпускайте газ;
• заведите агрегат и проверьте его.

После снятия аккумулятора плавают обороты или глохнет двигатель — предлагаем сделать следующее (на прогретом силовом агрегате): снимите “-” клемму с АКБ и верните ее через 40 секунд, затем установите правую педаль на значении 2100 об/мин. (+/- 100) и держите на этом уровне минимум две минуты. Если вы проводите эти манипуляции “на холодную”, то держите в этом положении не меньше десяти минут.

Неустойчивая «сердечная» деятельность (авто дергается) вашего железного друга при движении опасна, поэтому важно оперативно разобраться и устранить неполадку. Источники сбоев:

• засор воздушного фильтра;
• неработающий датчик положения ДЗ;
• сгоревшая выпускная заслонка;
• забитый катализатор;
• отказавший лямбда-зонд;
• сломанные свечи зажигания.

Также подобные факторы приводят к тому, что автомобиль плохо заводится.

Проблемы на инжекторе

Отдельно следует рассмотреть ситуации, из-за которых на ХХ обороты могут повышаться именно на инжекторных типах двигателей.

В отличие от карбюраторных ДВС, где вся проблематика кроется в механической части, у инжектора есть высокая вероятность наличия электронных неисправностей.

• Нарушение работоспособности или выход из строя датчика, контролирующего температуру охлаждающей жидкости. Это привод к постоянной работе в режиме прогрева ДВС. Нужен диагностический сканер и наверняка замена контроллера;
• Нарушение работы или поломка датчика ХХ. Он же датчик массового расхода воздуха. Поможет диагностика специальным оборудованием. Исключите обрыв проводки с помощью мультиметра, по мере необходимости замените узел;
• Те же проблемы, но уже с датчиком положения дросселя. То есть дроссельной заслонки. Контроллер либо заклинило, либо он сломался;
• Возвратная пружина заслонки. Она может растянуться или соскочить, вызвав соответствующее поведение мотора на холостых. Узел возвращается на место или меняется на новый;
• Зале трос заслонки дросселя. Актуально для старых машин. Замена или смазка поможет решить проблему;
• Уплотнительные прокладки на форсунках. Повреждаются не так часто. Диагностировать проблему сложно. Проверяют обычно в последнюю очередь.

Будьте внимательными, запуская
и наблюдая за поведением тахометра в своем автомобиле. Если вы видите, что обороты плавают, повышаются до ненормальных отметок и ведут себя нехарактерно, не игнорируйте подобные симптомы.

Высокие обороты двигателя на холостом ходу, кроме совершенно ненужного перерасхода топлива, ещё и мешают управлять авто – допустим, при проезде особо разбитого участка дороги, когда вы хотите аккуратно «прокрасться» среди выбоин на первой передаче, а машина смело принимает удары по подвеске. Кроме того, при длительных простоях в пробках мотор будет всё время работать в повышенном температурном режиме.
Рассмотрим несколько причин, почему не падают повышенные обороты холостого хода на прогретом двигателе. Причинами могут быть неисправности как в механической, так и в электронной составляющих системы питания двигателя, поэтому опишем возможные варианты поломок по отдельности. Но так как в авто эти составляющие взаимодействуют в комплексе, то, возможно, вы сможете самостоятельно найти ответ на вопрос, почему у вашего двигателя большие холостые обороты, взяв материал этой статьи в качестве «информации для размышления».

Проверка впускного коллектора на герметичность

Подсос избыточного воздуха может стать причиной высоких оборотов холостого хода. Причём, в зависимости от места проникновения избытков воздуха во впускной коллектор, обороты холостого хода либо будут просто повышенными, либо начнут «плавать» – .

Если имеет место просто нарушение герметичности прокладок впускного коллектора, повреждение вакуумных шлангов или уплотнительных колец, то обороты будут «плавать». Происходит это вследствие того, что количество бензина, подаваемого в цилиндры, будет постоянным, а качество смеси становиться то «богаче», то «беднее». При достижении некоей критической величины (содержания воздуха в топливной смеси) мотор начнёт сбавлять обороты – вплоть до остановки. Но при снижении числа оборотов количество воздуха, поступающего в коллектор, уменьшится, т. е. смесь обогатится и двигатель «оживёт» – обороты холостого хода будут повышаться. Так будет продолжаться пока не устранить герметичность впускного коллектора.
На турбированных двигателях подсос воздуха может осуществляться также и через повреждения в интеркулере или соединения воздушных патрубков. При значительном подсосе (например, если соскочил патрубок с интеркулера) двигатель начинает работать со свистящим (или шипящим) звуком. Но иногда выявить место нарушения впускного тракта можно лишь, перекрывая подачу воздуха во впускной коллектор в разных местах по очереди – от воздушного фильтра до самого коллектора.
