Планетарная КПП: что это такое и как работает планетарная трансмиссия

Ремонт редуктора своими руками

Ремонт редуктора своими руками является весьма непростой задачей. Так, данный механизм очень непростой и состоит из множества частей. При ремонте своими руками часто можно даже при разборке не ведая, что внутри просто растерять целую кучу маленьких деталей, например, иголки моментально рассыпаются и теряются. Ремонт планетарного редуктора лучше всего оставить профессионалам.

Как и все редукторы, он может быть как одноступенчатым, так и многоступенчатым. Если Вы собираетесь приобрести механизм данного типа, то лучше всего покупать его у проверенных производителей, так как ремонт своими руками очень затруднен, а если он будет часто выходить из строя, то денег на него будет уходить много. В данной статье мы попытались собрать общую информацию по устройствам планетарного типа использующихся для производства автомобилей. Также нужно сказать, что данный вид устройства очень интенсивно внедряется во многие сферы и отрасли благодаря своим очень весомым преимуществам.

Плюсы и минусы

Устройство механической коробки передач автомобиля имеет свои плюсы и минусы. По сравнению с автоматической КП, она чем-то лучше, а в чем-то уступает ей. Перечислим главные преимущества:

 Низкая себестоимость по сравнению с «автоматом». Дешевле «механики» обходятся лишь клиноременные коробки с регулятором. Их не ставят в машины, но часто используют для установки в скутерах.

 В сравнении с гидромеханической трансмиссией, коробка обладает небольшой массой. К примеру, АКПП весит минимум 50 кг. Маленький вес снижает общую массу автомобиля. Это снижает расход топлива.

 Механическая КП позволяет использовать ее мощность «на полную». Это гарантирует высокий КПД. Большая энергия передается на ведущие колеса, что улучшает динамику.

 Для «механики» не нужно устанавливать системы охлаждения.

 Простая конструкция, состоящая из валов с шестеренками. В коробке отсутствует какая-либо электроника.

 Надежность. Коробка способна работать долго при условии правильного обслуживания и эксплуатации. Она спокойно «проедет» более 500 тысяч километров.

 По сравнению с коробкой-автомат, механика имеет дешевое обслуживание. Во-первых, агрегат не требует частого ремонта. Во-вторых, если ремонт все-таки потребуется, он обойдется в несколько раз дешевле.

 Автоматика проще для новичков, но электроника часто блокирует неверные действия водителя. Нельзя сказать того же самого о механике.

 Автомобиль с механической коробкой способен проехать и по гололеду, и выбраться из грязи. Опытные водители могут самостоятельно выбирать режим, при котором им удобно ехать.

 Авто с механикой можно легко завести «с толкача» в случае, если возникнут проблемы. Для машин с автоматикой придется вызывать эвакуатор. Это не только дорого, но и долго.

Как видите, преимуществ у механической коробки передач много. Однако существует и несколько минусов, которые не нравятся водителям. Самым большим недостатком является взаимодействие человека с машиной. Во время движения нужно постоянно дергать рычаг, следить за оборотами, вовремя нажимать педали. Это неудобно, особенно при езде в городе.

Конструкция планетарного редуктора

Объяснить принцип работы планетарного редуктора можно на примере устройства простейшей одноступенчатой модели. В состав механизма входят 4 звена:

  • Солнечная шестерня. Обычно она выполнена заодно с быстроходным валом.
  • Сателлиты – зубчатые колеса, симметрично расположенные вокруг солнечной шестерни. Они вращаются вокруг своих осей.
  • Эпицикл – зубчатый венец с внутренним зацеплением. Сателлиты входят в зацепление с солнечной шестерней и эпициклом.
  • Водило. Оси сателлитов, вращающиеся вокруг солнечной шестерни, представляют собой единое звено с тихоходным валом. Оно называется водилом.

Благодаря концентричности трех групп зубчатых колес быстроходный и тихоходный валы в устройстве планетарного редуктора всегда располагаются на одной оси. Это очень удобно с точки зрения компоновки привода и его соединения с исполнительным механизмом, например, ходовым винтом станка. Многие производители реализуют так называемые мотор-редукторы — комплектную приводную механику с электродвигателем в моноблоке.

В простейшей передаче тихоходный вал (солнечная шестерня) получает вращение от двигателя и через зацепление передает ее на сателлиты, которые за счет неподвижного эпицикла заставляют вращаться свои оси (водило, тихоходный вал). Более сложный вариант планетарной передачи – дифференциал. Эпицикл в нем не зафиксирован. Дифференциальная передача может складывать моменты (то есть иметь два источника вращения) или разделять их (от одного двигателя приводить во вращение два исполнительных механизма).

Виды мотор-редукторов

Сегодня разработано большое число вариантов мотор-редукторов, различающихся типом двигателя, принципом построения механической части и общей геометрией. Практически все возможные комбинации присутствуют в каталогах производителей. По виду механического зацепления подразделяют цилиндрические, конические, червячные и планетарные модели. По взаимному расположению входного и выходного валов рассматривают соосные, параллельные и угловые варианты. Исходя из передаваемых мощностей выделяют модули обычного размера и мини мотор-редукторы. По типу присоединения к процессу, встречаются варианты с одно- и двухсторонним валом, а также с полым выходным валом.

Цилиндрические мотор-редукторы

Агрегаты, использующие классические цилиндрические редукторы получили большое распространение, благодаря простоте, надежности и универсальности механической части устройства. Их использование возможно в широком спектре оборудования. В зависимости от общей конструкции, цилиндрические мотор-редукторы выполняются с соосными или параллельными валами. Количество ступеней может варьироваться от одной до шести.

По способу расположения шестерен и общей компоновке выделяют горизонтальные и вертикальные модели. Такие устройства характеризуются высоким КПД, долговечностью и относительно невысокой стоимостью. В отличие от многих других вариантов, цилиндрические редукторы обычно не допускают произвольного расположения в пространстве, что значительно ограничивает их область применения.

Конические мотор-редукторы

Устройства, собранные на основе конических шестерен, позволяют построить угловой конический мотор-редуктор. Его главной особенностью будет перпендикулярное расположение входного и выходного валов. Это ориентирует их на использование в устройствах, требующих смены направления осей. Также конические модели выгодно устанавливать в конструкциях, предъявляющих ограничение по одному из габаритных размеров устройства. Редукторы данного типа отличаются более высокой стоимостью, в виду значительной сложности изготовления отдельных деталей. Передаточное отношение конических моделей обычно невелико. Для его повышения, коническую и цилиндрическую передачи часто комбинируют, результатом чего становится коническо-цилиндрический мотор-редуктор.

Червячные модели

Сегодня, огромную популярность приобрели червячные одноступенчатые мотор-редукторы. В качестве механической передачи в них используется червячная пара. Она обеспечивает высокое передаточное отношение при сравнительно небольших габаритах. Благодаря этому стоимость червячных моделей ниже аналогов с иной конструкцией. Среди других особенностей следует выделить перпендикулярное расположение валов и самостоятельное затормаживание механизма при отсутствии внешнего поступления энергии.

В отличие от цилиндрических и конических моделей, приложение усилия к выходному валу не приведет к проворачиванию механизма. Благодаря этому такие редукторы часто используют в ответственных решениях и подъемно-транспортных устройствах. Червячные редукторы обычно не требовательны к положению установки. Благодаря герметичному корпусу их можно располагать произвольным образом, вследствие чего эти модели активно применяются для модернизации привода станков, промышленных линий и других механизмов. Среди недостатков червячных моделей обычно выделяют небольшой КПД и повышенное тепловыделение.

Планетарные и волновые мотор-редукторы

Благодаря компактности и высоким рабочим моментам, планетарные мотор-редукторы нашли широкое использование в небольших устройствах привода. Высокое передаточное отношение и способность работать с большими нагрузками, ориентирует их на использование совместно с серводвигателями промышленных роботов и других автоматических устройств. Встречаются планетарные модели и общепромышленного применения. Благодаря особенностям конструкции зубчатой передачи, данные модели мотор-редукторов выполняются с соосными валами. Это позволяет их использовать для привода практически любых механизмов.

Дальнейшим развитием планетарных передач стали волновые редукторы. Они обеспечивают большое передаточное отношение, плавность хода и высокую точность позиционирования выходного вала. Благодаря этому такие модели стали основой построения промышленных роботов. Наряду с высокими характеристиками, данные типы передач отличаются высокими требованиями к изготовлению, а, следовательно, и высокой стоимостью, что существенно сдерживает распространение данных моделей.

Переключение передач в планетарной коробке

В планетарной коробке передач одни детали блока планетарных шестерен удерживаются на месте, другие с геометрическим замыканием (жестко) соединены с валом турбины гидротранс­форматора крутящего момента (выполняющим роль первичного вала механической планетарной передачи).

Удержание обеспечивается за счет тормозов, а соединение с геометрическим замыканием — за счет соединения многодисковых муфт.

Тормоза и многодисковые муфты в автома­тической коробке передач носят общее название органы переключения или элементы переключе­ния передач. Управление ими всегда осущест­вляется с помощью гидравлического давления.

Тормоза

При включении или затягивании тормозов в рамках переключения передачи солнечные ше­стерни, водило планетарной передачи или корон­ные шестерни блокируются (останавливаются), а при выключении или отпускании тормозов снова разблокируются и начинают движение,

В планетарных передачах могут использовать­ся ленточные или дисковые тормоза.

Ленточные тормоза

По окружности тормозного барабана располо­жена тормозная лента, имеющая с внутренней стороны фрикционную накладку.

У ленточного тормоза с одинарной обвивкой тормозной лентой тормозная лента обвита вокруг тормозного барабана один раз, а у ленточного тормоза с двойной обвивкой тормозной лен­той — два раза, благодаря чему усилие фиксации тормозного барабана при стягивании тормозной ленты в два раза выше, чем у ленточного тормоза с одинарной обвивкой. Ленточный тормоз авто­матической коробки передач Opel имеет двойную обвивку тормозной лентой. На рис. 21 «Ленточный тормоз с гидравлическим приводом механизма переключения передач автоматической коробки» изо­бражен ленточный тормоз с одинарной обвивкой тормозной лентой.

Дисковые тормоза

В современных автоматических коробках пере­дач используются только дисковые тормоза. На рис. 22 изображены основные детали дисково­го тормоза. Стальные диски (2) с наружными за­хватами вложены в стальную обойму (1) и имеют возможность перемещения в осевом направлении, фрикционные диски (3) с накладками соединены с блоком планетарных шестерен с помощью вну­треннего зубчатого венца. Стальная обойма жестко соединена с картером коробки передач (в ZF и Opel такой дисковый тормоз получил название «непод­вижной муфты»). По сравнению с ленточными тормозами дисковые тормоза могут передавать более высокие крутящие моменты и более точно регулироваться в отношении передачи усилия.

Муфты

Муфты автоматической коробки передач вы­полняют следующие функции:

  • Соединение вала турбины (первичный вал коробки передач) с определенными частями блока планетарных шестерен и отсоединение от них;
  • Передача усилия от частей одного блока пла­нетарных шестерен на части другого.

При установлении соединения с жестким гео­метрическим замыканием говорят, что муфта включается или соединяется. При разъединении соединения с геометриче­ским замыканием говорят, что муфта выключает­ся или разъединяется.

Как и дисковый тормоз (рис. 22) дисковая муфта состоит из стальных дисков с наружными захватами и фрикционных дисков с накладками и внутренним зубчатым венцом.

На рисунках 23 и 24 схематически изо­бражена муфта переднего хода автоматической коробки передач Audi и VW.

Название муфта переднего хода говорит о том, что эта муфта включается на всех передачах переднего хода. Только в нейтральном положе­нии и на передаче заднего хода муфта разъеди­нена.

Под системой автоматического переключения понимается гидравлический привод тормозов и муфт. Для затягивания и быстрого отпуска­ния ленточных тормозов используются круглые поршни в соответствующих цилиндрах (см. рису­нок 21).

Для обеспечения соединения дисковых тормо­зов и муфт поршни выполнены в виде колец, как показано на рисунках 23 и 24. Отпускание тормозов и разъединение муфт выполняется с помощью тарельчатых или спиральных пружин или с помощью нескольких небольших круглых витых пружин, расположенных по окружности муфты.

РЕКОМЕНДУЮ ЕЩЕ ПОЧИТАТЬ:

Характеристики основных разновидностей этого устройства

В конструкции планетарного ряда АКПП применяют различные типы зубчатых передач. Выделяют три основные наиболее распространенные: цилиндрические, конические и волновые.

Цилиндрические

Зубчатые механизмы передают момент между параллельными валами. В конструкцию цилиндрической передачи входит две и более пар колёс. Форма зубьев шестерней может быть прямой, косой или шевронной. Цилиндрическая схема простая в производстве и действии. Применяется в коробках передач, бортовых редукторах, приводах. Передаточное число ограничено размерами механизма: для одной колёсной пары достигает 12. КПД — 95%.

Читать

Какая КПП надежнее и лучше: робот, вариатор или автомат

Конические

Колёса в конической схеме преобразуют и передают вращение между валами, расположенными под углом от 90 до 170 градусов. Зубья нагружены неравномерно, что снижает их предельный момент и прочность. Присутствие сил на осях усложняет конструкцию опор. Для плавности соединения и большей выносливости применяют круговую форму зубьев.

Производство конических передач требует высокой точности, поэтому обходится дорого. Угловые конструкции применяются в редукторах, затворах, фрезерных станках. Передаточное отношение конических механизмов для техники средней грузоподъёмности не превышает 7. КПД — 98%.

Волновые

Во волновой передаче отсутствуют солнечная и планетные шестерни. Внутри коронного колеса установлено гибкое зубчатое колесо в форме овала. Водило выступает в качестве генератора волн, и выглядит в виде овального кулачка на специальном подшипнике.

Гибкое стальное или пластмассовое колесо под действием водила деформируется. По большой геометрической оси зубья сцепляются с короной на всю рабочую высоту, по малой оси зацепление отсутствует. Движение передаётся волной, создаваемой гибким зубчатым колесом.

Во волновых механизмах КПД растёт вместе с передаточным числом, превышающим 300. Волновая передача не работает в схемах с кинематической характеристикой ниже 20. Редуктор выдает 85% КПД, мультипликатор — 65%. Конструкция применяется в промышленных роботах, манипуляторах, авиационной и космической технике.

Из чего состоит гибридный двигатель Тойота Приус?

Для того чтобы разобраться, как работает гибридный Тойота Приус, понадобится ознакомиться с базовыми компонентами установки. Она включает в себя бензиновый мотор и два мотор-генератора.

Принцип действия ДВС основан на использовании цикла Аткинсона. В качестве топлива допускается использовать бензин марок АИ-92 и АИ-95. Силовой агрегат отличается сниженным уровнем токсичности, экономичным расходом и высоким коэффициентом полезного действия. Функционал планетарной передачи позволяет передавать вращательный момент на колеса автомобиля, а также обеспечивать работу мотор-генератора. Это способствует выработке электрической энергии для поддержания заряда аккумуляторной батареи, функционирования климатической установки и других электроприборов.

Мотор-генератор №1 и №2

Первый предназначен для запуска ДВС, выступая в роли классического стартера. Также он обеспечивает работу мотор генератора №2, при снижении заряда АКБ. Еще одной функцией электродвигателя №1 является выработка электрической энергии для передачи заряда аккумуляторной батареи.

Второй мотор-генератор обеспечивает непосредственную передачу вращательного момента на колеса, беря энергию из ВВБ.

Принцип работы электромоторов Тойота Приус основан на взаимодействии электромагнитных полей. Для этого используются мощные неодимовые магниты в роторе. Обмотка статора состоит из медных проводников. Оборудование может работать в двух режимах:

Генераторный – происходит выдача трехфазного переменного напряжения с выводов статора. Оно преобразуется в постоянное, за счет применения конвертора. В дальнейшем выработанная энергия направляется на поддержание работы электрооборудования и заряд АКБ;

Двигательный – мотор-генератор получает трехфазное питание на обмотку статора, далее начинает вращаться ротор. Это происходит за счет взаимодействия магнитных полей. В результате получается кинетическая энергия.

Планетарная «коробка передач»

Сложная конструкция планетарного механизма обеспечивает качественное функционирование гибридной установки. Редуктор разработан таким образом, чтобы подключать бензиновую установку исключительно для обеспечения работы генератора или вращения колес. При этом последний режим используется только при наборе оптимального числа оборотов 2ZR-FXE. Указанный показатель находится на уровне от 2000 об/мин.

Принцип распределения работы моторов Тойота Приус гибрид, благодаря конструкции планетарного механизма, выглядит следующим образом:

  • передвижение машины на низких скоростях осуществляется на электротяге;
  • для обеспечения набора скорости и ее поддержания используется дополнительная энергия от генератора, который двигается с помощью ДВС.

Обнаружение неполадок в работе ПП

Что такое вариатор (коробка cvt), устройство, принцип работы


Устройство ПП

Несмотря на надежность механизма ПП, при его продолжительной работе могут возникнуть соответствующие поломки в результате износа комплектующих. Основной признак наличия неисправности – это возникновение посторонних шумов. Такое проявление может являться следствием того, что хозяин транспортного средства часто придерживался агрессивного стиля езды. В дополнении к этому, способствует сокращению рабочего срока ПП – если не прогревался двигатель перед началом поездки.

Необходимость в замене сателлит КПП на шестернях дифференциала возникает, если на их поверхности появились трещины или произошла внешняя деформация зубьев. В ряде случаев, вернуть запчасти первоначальный вид представляется возможным, если осуществить шлифовальные работы по поверхности комплектующей детали. Однако при этом дефект должен быть минимальным.

Для осуществления ремонта планетарной КП нужна разборка данного механизма. Доверить данную процедуру стоит специалистам, имеющим соответствующий опыт проведения подобных работ. Полная переборка позволяет точно определить причину неисправности.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Неотъемлемыми элементами конструкции классического устройства автомобиля служат сцепление с КПП. Но меняющийся образ жизни диктует создание оптимального комфорта для водителей. Это ведет к изменению стандартных узлов автомашины. Их все чаще заменяет комбинированная гидромеханическая трансмиссия, в состав которой входит как механическая, так и гидравлическая трансмиссии. В устройствах этого типа передаточное число, крутящий момент меняются постепенно и плавно.

Трансмиссия

 Роль трансмиссии в машине

Для транспортного средства трансмиссией является все, что создает подачу крутящего момента от двигателя к колесам, например, КПП со сцеплением, как это в классических автомобилях. Сегодня в машинах их сменяют на АККП, когда управление облегчается, сцепление не предусмотрено, а переключения производятся автоматически. Выполнение этих процессов обеспечивает гидромеханическая коробка передач. Для понимания процесса надо знать о двух главных моментах, возникающих при управлении автомобилем:

  • При переключении скоростей трансмиссия отключается от двигателя;
  • После смены дорожных условий выполняется изменение величины крутящего момента.

Это происходит после того, как выжато сцепление и переключена скорость коробкой передач (в обычных машинах). В транспортных средствах с АКПП эти процессы в большинстве случаев производит гидромеханическая коробка передач.

Гидротрансформатор; Управляющие составляющие; Механическая коробка скоростей.

 Гидротрансформатор

Гидротрансформатор В современный автомат входит гидротрансформатор, выполняющий в автомобиле с КПП (подает вращающий момент) функции сцепления. Благодаря гидротрансформатору транспортное средство плавно трогается. Снижение динамических нагрузок в трансмиссии приводит к повышению долговечности двигателя, а также остальных механизмов трансмиссии. Уменьшение количества переключений передач уменьшает утомляемость водителя. Применение гидротрансформатора значительно увеличивает проходимость автомобиля по песку и снегу.

Получается, что использование автоматических трансмиссий рекомендуется на внедорожниках. Гидротрансформатор имеет достаточно несложное устройство и объединяет три колеса:

  • Двигатель с гидротрансформатором связывает насосное;
  • Обеспечивает связь с первичным валом турбинное;
  • Усиливает крутящий момент реакторное.

Турбины на 3/4 помещены в масло и защищены специальным корпусом. Рабочий процесс гидромеханического привода основывается на том, что вращающий момент направляется от двигателя к насосному колесу, к турбинному колесу подается поток масла. Оно раскручивает колесо, и усилие предается на вал коробки скоростей. Весь процесс циркуляции масла проходит по особой траектории: с внешней стороны насосного кольца направляется на турбинное, а далее назад через центр механизма идет к насосному. Турбина Гидротрансформатор автоматически меняет крутящий момент по мере нагрузки, далее он передается к механической коробке, и передачи переключаются фрикционными устройствами.

Свою работу гидротрансформатор выполняет непосредственно с планетарной коробкой.

Планетарная коробка

В гидромеханической АКПП чаще применяется планетарный механизм. При его простейшем устройстве крутящий момент подается к солнечной шестерне. С нею постоянно сцеплены свободно вращающиеся шестерни-сателлиты. На них предусмотрено водило, связанное с валом. Если коронная шестерня находится в заторможенном положении, то крутящий момент через водило направляется на ведомый вал. Если шестерня расторможена, тогда сателлиты подают на нее крутящий момент. Ведомый вал при этом неподвижен.

 Достоинства и недостатки автоматической коробки

Плюсы АКПП:

Отсутствие переключения передач вручную; Осуществление равномерной подачи мощности.

Автомобили автоматическим переключением скоростей отличаются особой плавностью хода. Когда водителю нет необходимости переключаться вручную, то облегчается процесс вождения транспортного средства. Недостатками считается более сложная конструкция трансмиссий и их большая масса. К недостаткам относится более низкий КПД, снижающий топливную экономичность автомашины. Это простейший вариант гидромеханической трансмиссии, а сегодня на легковые автомобили устанавливаются более совершенные модели.

Общие сведения о планетарных передачах

Планетарными называют передачи, имеющие зубчатые колеса с подвижными осями. Отличительной особенностью механизмов, включающих планетарную передачу (или передачи), является наличие двух или более степеней свободы. При этом угловая скорость любого звена передачи определяется угловыми скоростями остальных звеньев.

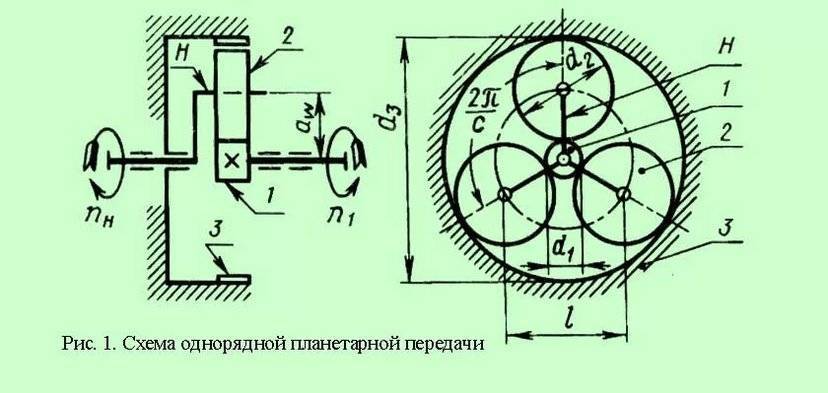

Наибольшее распространение получила простая одинарная планетарная передача (рис. 1), которая состоит из центрального колеса 1 с наружными зубьями, неподвижного центрального колеса 3 с внутренними зубьями; сателлитов 2 – колес с наружными зубьями, зацепляющихся одновременно с колесами 1 и 3 (на рис. 1 число сателлитов с = 3), и водила Н, на котором закреплены оси сателлитов. Водило соединено с тихоходным валом. В планетарной передаче одно колесо неподвижно (соединено с корпусом). Обычно внешнее центральное колесо с внутренними зубьями называют коронным (коронная шестерня или эпицикл), а внутреннее колесо с внешними зубьями – солнечным колесом (солнечная шестерня или солнце).

При неподвижном колесе 3 вращение колеса 1 вызывает вращение сателлитов 2 относительно собственных осей, а обкатывание сателлитов по колесу 3 перемещает их оси и вращает водило Н. Сателлиты таким образом совершают вращение относительно водила и вместе с водилом вокруг центральной оси, с. е. совершают движение, подобное движению планет. Поэтому такие передачи и называют планетарными.

При неподвижном колесе 3 движение передают чаще всего от колеса 1 к водилу Н, можно передавать движение от водила Н к колесу 1.

В планетарных передачах применяют не только цилиндрические, но и конические колеса с прямым или косым зубом.

Если в планетарной передаче сделать подвижными все звенья, т. е. оба колеса и водило, то такую передачу называют дифференциальной.С помощью дифференциального механизма можно суммировать движение двух звеньев на одном или раскладывать движение одного звена на два других. Например, в дифференциале заднего моста автомобиля движение от водила Н передают одновременно колесам 1 и 3, что позволяет при повороте одному колесу вращаться быстрее другого.

Область применения планетарных передач

Планетарные передачи применяют как редукторы в силовых передачах и приборах, в коробках передач автомобилей и другой самоходной техники, при этом передаточное число такой КПП может изменяться путем поочередного торможения различных звеньев (например, водила или одного из колес), в дифференциалах автомобилей, тракторов и т. п.

Широкое применение планетарные передачи нашли в автоматических коробках передач автомобилей благодаря удобству управления передаточными числами (переключением передач) и компактности. Можно встретить планетарные передачи и в механизмах привода ведущих колес современных велосипедов. Часто применяют планетарную передачу, совмещенную с электродвигателем (мотор-редуктор, мотор-колесо).

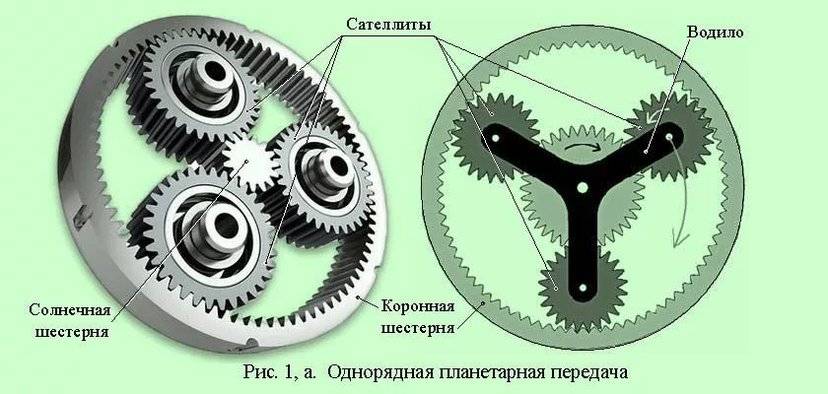

Планетарная передача: 1 – сателлит; 2 – водило; 3 – солнечная шестерня; 4 – кольцевая шестерня («корона»).

Особенности двухвальной и трехвальной МКПП

В случае трехвальной МКПП диск сцепления способствует передаче крутящего момента на первичный вал. После этого вращение переходит к промежуточному валу, который запускает элементы ведомого вала.

После того как была включена определенная передача, выбирается необходимая вилка и начинается продольное движение рычага. Вилка перемещается относительно вала и запускает синхронизатор. Зубчатый венец работает после того, как синхронизатор сравняет угловую скорость. Венец соединяет ведомый вал и необходимую шестеренку, и момент вращения направляется на хвостовик КПП и через кардан к заднему мосту.

Обычно в трехвальных КПП применяется прямая передача – благодаря синхронизаторам два вала связаны напрямую. В таком случае коэффициент передачи равен 1. Если применять разное количество зубьев на шестернях, то передаточное число можно варьировать. Тем не менее система передачи потеряет смысл, когда обороты мотора сравняются с оборотами вала. В МКПП используются косозубые шестеренки. Благодаря такой конструкции удается достичь плавного включения необходимой передачи.

Детальное описание устройств

Смешанные планетарные конструкции могут иметь разное количество колес, а также различные передачи, посредством которых они соединяются. Наличие таких деталей значительно расширяет возможности механизма.

Составные планетарные конструкции могут быть собраны так, чтобы вал несущей платформы двигался с высокой скоростью. В результате некоторые проблемы с редукцией, солнечной шестерней и прочими могут быть устранены в процессе усовершенствования устройства.

Таким образом, как видно из приведенной информации, планетарный механизм работает по принципу передачи вращения между звеньями, являющимися центральными и подвижными. При этом сложные системы более востребованы, чем простые.
