Парковочные радары, парктроники

Каких видов бывают парктроники?

Ультразвуковые системы парковки полюбились большинству жителей СНГ и России. Хотя, многие еще не до конца разобрались с понятием парктроник и что это такое в машине. А также, каких видов они бывают. Работа парктроника может быть основана на работе или ультразвуковых или электромагнитных волн. Давайте рассмотрим, как устроены такие парктроники и в чем их отличие.

Ультразвуковые парктроники, как правило, устанавливаются на бампер. Такой вид парковочной системы определяет расстояние до ближайших препятствий с помощью отраженного от этих объектов ультразвука. Это похоже на принцип работы эхолота. Сначала система фиксирует приближающийся объект, потом происходит генерирование количества движения (чаще всего – ультразвукового). После этого датчик воспринимает отраженный звуковой сигнал. Дистанция до препятствия рассчитывается на основе времени, которое измеряется электронным блоком, и скорости отраженного сигнала. Прежде чем вывести данные на дисплей, происходит опрос нескольких датчиков. В результате радар с помощью сигналов оповестит о приближении к объекту.

Стандартная система включает в себя два датчика, которые установлены на задний бампер. Еще есть парктроники с 4 датчиками. Они предназначены для контроля за «слепыми зонами». Кроме того существуют и сложные парктроны – с 6 или 8 датчиками, которые устанавливаются на оба бампера. Рынок парковочных систем может предложить очень неординарные решения – существуют парктроники, в которых датчики нужно крепить к боковым сторонам машины. Сегодня, именно ультразвуковой радар, составляет основную массу парковочных радаров.

Вторым видом акустической парковочной системы является электромагнитный парктроник. В нем главную роль играет специальная лента с напылением металла. Она – датчик, т.е. сердце системы. Обычно она приклеивается внутри машины, с тыльной стороны бампера. Металлизированная лента отвечает за создание электромагнитного поля. Когда в зоне этого поля появляется какой-либо объект, то это вызывает «раздражение» и система оповещает водителя о препятствии.

Наиболее популярным электромагнитным парктроником считается АПС компании Audi (марка DP1). Такой вид парктроников обычно устанавливает большинство американцев и европейцев.

Это основные принципы, на которых основана работа парктроников, а в своем разнообразии, на сегодняшний день, они могут быть различными. Парктроники укомплектованные камерой заднего вида одни из самых удобных моделей. Таким образом, водитель не только получает звуковые предупреждения, но и может видеть, что происходит сзади автомобиля. Камера дает полный обзор и хорошую картинку. При этом, звуковые датчики, подают сигналы, озвучивая водителю расстояние до преграды.

Беспроводные системы парктроников – просты установке, отсутствие проводов отменяет работу для их монтирования. Чем сильно облегчает процесс установки прибора в автомобиль.

Неисправности: диагностика и устранение

Если перестал работать парктроник, сперва необходима визуальная, а затем, при необходимости, детальная диагностика всей парковочной системы.

Самостоятельная диагностика

Первую часть диагностики, может выполнить водитель. Она проводится с помощью ассистента, который садится в машину, и с работающим двигателем. Для этого достаточно:

  • убедится в чистоте парковочных датчиков, в отсутствии на них механических повреждений и налипших предметов;
  • для проверки переднего парктроника, включить передачу для движения вперед и подвести искусственное препятствие, например руку. Система должна реагировать на каждое приближение руки к датчику;
  • тем же способом проверить задний парктроник с включенной задней передачей;
  • проверить работу информирующего устройства (индиктора или дисплея) при обнаружении препятствия.

За дальнейшей диагностикой необходимо обращаться в сервисный центр к квалифицированным специалистам.

Сервисная диагностика

Автоэлектрик в сервисном центре, не смотря на признаки неисправности, обязан провести полный визуальный осмотр всех видимых частей парковочной системы на момент обрыва проводки, механического повреждения датчиков, блока управления, индикаторов или дисплея.

Затем проведет ряд следующих проверок:

  • проверка реагирования каждого датчика переднего и заднего парктроника;
  • демонтаж датчиков парктроника и проверка сопротивления каждого электронным тестером. Исправный датчик дает соответствующее сопротивление, и оно не должно ровняться нулю или бесконечности. Эта проверка позволяет убедиться в исправности датчика и его проводов. Неработающий датчик парктроника не подлежит ремонту и заменяется новым;
  • проверка электропроводки с помощью тестера. Позволяет выявить нарушенный провод, который в дальнейшем подлежит пайке либо замене;
  • проверка индикатора или дисплея на предмет корректного отображения информации о наличии препятствия и расстоянии до него;
  • в том случае, если ранее проверяемые элементы исправны, но парковочная система в целом не работает, требуется замена блока управления. В некоторых случаях, при выявлении неисправных элементов системы и для подтверждения их поломки, на их место устанавливаются заведомо исправные;
  • после ремонта или замены необходимых деталей парковочной системы, заключительным этапом сервисного обслуживания является проверка ее исправной работы путем обнаружения искусственных препятствий и сигнализации о них.

Так что же такое парктроник?

Парктроник — это устройство для парковки, ультразвуковой радар, который сканирует пространство за вашим автомобилем и оповещает о приближении к препятствию. Кроме того, парктроник определяет расстояние до препятствия. Парктроник обладает звуковыми и световыми сигналами, которые вы обязательно услышите и увидите на дисплее устройства, как только расстояние до преграды станет критическим.

Парктроник (парковочный радар) не обязательно устанавливают только на заднем бампере. Есть устройства, сканирующие пространство и перед машиной. Те водители, которые предпочитают автомобили класса выше среднего, знают, что длинный капот значительно ограничивает обзор непосредственно перед автомобилем.

Устройство парковочного радара

Парктроник — это одна из систем безопасности автомобиля, которая может идти как в комплектации, так и устанавливается в качестве дополнительной опции.

Основными его элементами являются:

  • датчики парковки — их количество может быть разным, но оптимальной считается формула 4х2 (4 сзади, 2 спереди);
  • электронный блок — элемент управления, в котором анализируется поступающая от датчиков информация, также он может извещать водителя о поломках в системе;

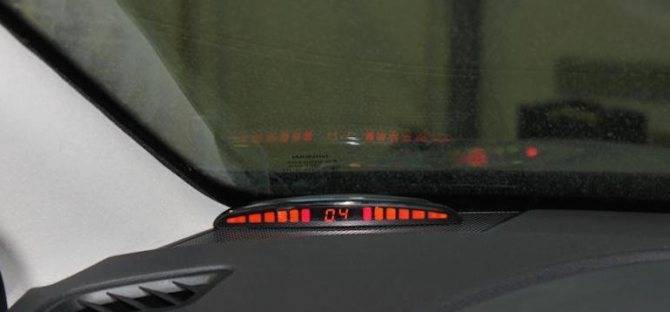

  • световая индикация (может представлять из себя обыкновенные светодиоды в виде шкалы с делениями, самые продвинутые модели оснащаются сенсорными экранами, также есть индикация, проецирующаяся на лобовое стекло);
  • звуковая сигнализация (бипер) — в более ранних моделях лишь по звуковому сигналу водитель определял расстояние до препятствия.

Более современные модели парктроников отличаются расширенным функционалом, например датчики могут измерять температуру воздуха за окном, кроме того они могут быть объединены с камерами заднего вида, и изображение будет выводиться на дисплей.

Какой парктроник выбрать, определяемся с особенностями характеристиками

«Как выбрать парктроник на авто?» — ответ на этот вопрос должны дать только вы. В зависимости от предполагаемой цены, а также наличия дополнительного оборудования – результат будет разным.

Дальность обнаружения препятствия

Как и говорилось ранее, дальность зависит от расположения парктроника, а также его типа. Большинство радаров предлагают максимальный радиус в 200 сантиметров. Но, по многочисленным сообщениям автовладельцев, оптимальный радиус, который подойдет для водителей равен 60-90 см. Примечательный факт, что почти каждое устройство парктроника можно настраивать на необходимую вам чувствительность.

Какой вид индикации обнаружения лучше выбрать

Опять же, ответ на этот вопрос следует учитывать исходя из собственных предпочтений. Для автолюбителей, которые предпочитают цена-качество неплохим выбором будет ультразвуковой вариант, при условии, что вас не беспокоит деформация собственного бампера. Электромагнитные версии хороши, но иногда использование двух подобных поблизости друг от друга вызывает сбой и нарушения.

Парктроник с камерой заднего вида

Некоторые считают это наиболее оптимальным вариантом. В пользу такому методе говорят о постоянном визуальном контроле, а также почти полном отсутствии «мертвых зон», даже при наличии всего лишь двух камер-датчиков.

Количество датчиков

В зависимости от предположительной суммы покупки, следует покупать соответствующее количество датчиков. В большинстве случаев подходящий вариант: 4 спереди и 4 сзади, благодаря чему можно обеспечить максимальный уровень видимости.


Принцип действия парктроника

Датчики и их количество

Точность данных во многом зависит от количества врезных датчиков парковочного радара. В автомобильных магазинах можно найти системы с самым разным их количеством.

Наиболее распространенная — четыре датчика, которые устанавливаются в задний бампер и два в передний. Такой вариант оптимально подходит для большого города, где постоянно есть пробки и часто машины стоят в них буквально бампер к бамперу.

Самыми первыми появились радары с двумя датчиками. Их можно приобрести и сегодня, но мы бы не рекомендовали, потому что будут образовываться мертвые зоны из-за чего объекты малой толщины, например парковочные столбики, радар не заметит.

Три или четыре датчика, которые устанавливаются в задний бампер — это хороший и недорогой вариант. Мертвые зоны исключаются и вы сможете спокойно парковаться даже на самой узкой улочке, заставленной автомобилями.

Наиболее дорогими являются парктроники из восьми датчиков — по четыре на каждом бампере. С такой системой вы будете защищены от случайных столкновений с любыми видами препятствий. Хотя конструктивные особенности некоторых моделей автомобилей не позволяют устанавливать такое количество датчиков на бампер.

При установке датчиков используют два способа крепления:

  • врезные датчики — приходится делать отверстия в бампере для их установки;
  • накладные — их попросту приклеивают к бамперу, хотя некоторые водители к ним относятся с подозрением и опасаются, что они могут потеряться во время мойки.

Похожее Как установить дату и время на видеорегистраторе

Какие существуют особенности пользования парктроником?

Изучив достаточно информации о парковочной системе, просмотрев парктроник на фото, вы определились с выбором и установили чудо-прибор в свой автомобиль. Следует при этом помнить, что техника нуждается в заботе человека. И чтобы его работа была безотказной и корректной, необходимо учитывать нижеперечисленные нюансы, и стараться их предотвращать. Проблемы, в работе парктроника могут создавать:

  • налипшая на датчиках грязь, лед и снег;
  • если автомобиль движется по неровной дороге или по наклонной;
  • пересеченная местность так же может спровоцировать обманчивые сигналы;
  • повышенный шум;
  • неблагоприятные погодные условия;
  • радио;
  • вмятины и дыры в асфальте;
  • не закрытые канализационные люки;
  • острые или тонкие предметы.

Обязательно возьмите это себе на заметку и не полагайтесь 100% на технику, ведь она не всегда может обеспечить вашу безопасность.

Главной прерогативой парктроников является умение следить за зонами, которые не может контролировать водитель со своего места, т.е. так называемыми «слепыми зонами». Это поможет избежать ДТП и других сложностей для водителя на дороге.

Парктроник на 8 датчиков (сенсоров)

Идеальное во всех отношениях решение для достижения наилучшей безопасности при езде в стесненных условиях двора или заставленной другими машинами парковки — установка парктроника с 8-ю датчиками, обеспечивающими круговое сканирование* с целью обнаружения потенциально опасных препятствий, угрожающих нанесением различных повреждений двигающемуся рядом автомобилю. Своевременное предупреждение водителя об опасности столкновения поможет:

  • снизить затраты на обслуживание а/м;
  • уменьшить сумму выплат по ОСАГО за счет снижения аварийности;
  • сократить издержки на мелкий ремонт;
  • сэкономить время на оценку ущерба и фиксацию дтп.

* Парковочные датчики монтируются в передний и задний бамперы для сканирования пространства спереди и позади автомашины на предусмотренном оборудованием расстоянии. Дистанция сканирования различается вследствие использования ультразвукового оборудования с разными уровнями чувствительности.

  • предупреждает о появившейся на пути следования угрозе;
  • не требует обслуживания**;
  • обеспечивает защиту от аварий за небольшие деньги.

** Вмонтированные в бампер парковочные сенсоры нуждаются в периодической чистке, что гарантирует эксплуатацию парктроника на протяжении продолжительного времени без необходимости серьезного или мелкого ремонта.

В автомастерских CarWorks удастся очень выгодно по низкой цене в Москве установить парктроник на 8 сенсоров на авто любой марки и модели. В ассортименте готовых к монтажу комплектов есть решения разных производителей в различной комплектации.

Цены на парктроники на 8 датчиков с установкой

Парковочный радарСтоимость с установкой
Парковочный радар Parkmaster 8 FJ 27от 14 000 руб.*
Парковочный радар Parkmaster 238от 16 000 руб.*
Парковочный радар Spark 8 Dот 14 000 руб.*

* стоимость может варьироваться в зависимости от сложности монтажа оборудования и необходимости демонтажа/монтажа бамперов.

Быстрая и недорогая установка

Монтаж парковочных радаров с 8-ю сенсорами осуществляют квалифицированные мастера, обладающие стажем работы от 5 лет, что позволяет гарантировать:

  • высокое качество исполнения поступающих заказов;
  • минимальные сроки установки оборудования любого типа и сложности;
  • длительную гарантию на проделанные работы;
  • квалифицированную консультацию об использовании радара в различных условиях;
  • установку хорошего парктроника на 8 датчиков с камерой (опционально) с проверенным временем функционалом.

Также у нас можно заказать парктроник с установкой и доставкой, что позволяет приобрести отсутствующий на момент обращения на складе, но имеющийся в наличии у поставщиков комплект. Сроки доставки заказанного оборудования до монтажа радара на машину составляют от двух недель и более, в зависимости от выбранной модели и комплектации.

Для установки на автомобиль доступны парктроники на 8 датчиков в следующих вариантах:

  • о звуковым оповещением (водитель уведомляется о появлении на пути препятствия акустическим сигналом установленной громкости с нарастающей по мере приближения к мешающему передвигаться предмету частотой);
  • со звуковым и визуальным уведомлением (оповещение осуществляется подачей сигнала и светодиодной индикацией на закрепленном на панели блоке управления);
  • с дисплеем (отдельным или встроенным в зеркало заднего вида) с графической визуализацией информации об обнаруженных препятствиях с одновременной подачей акустического уведомления;
  • с комплектной задней камерой.

8 + 2

Лучший вариант 8-точечного парковочного радара для установки — с камерой и дисплейным блоком, на котором, в зависимости от конкретной модели, в режиме реального времени может выводиться:

  • число активных датчиков (помогает проверить работоспособность всех вмонтированных в задний и передний бампер сенсоров, актуально только для некоторых дорогих комплектов);
  • дистанция до найденного препятствия в метрах или условных единицах (зависит от способа индикации и особенностей экрана);
  • громкость срабатывания оповещения;
  • изображение с камеры заднего вида (только для комплектов с видеокамерой).

Какой парктроник лучше выбрать

Четыре датчика в заднем бампере автомобиля

При выборе парктроника в первую очередь нужно ориентироваться на количество датчиков. Сейчас доступны модели на:

  • Два или три датчика. Парковочные радары на 2 или 3 датчика по общему мнению являются устаревшими и малоинформативными. Чтобы перекрыть все возможные слепые зоны сзади должно быть как минимум четыре парковочных датчика.
  • Четыре датчика. Все они устанавливаются на задний бампер. И такое количество достаточное, чтобы «увидеть» все, что происходит сзади автомобиля. Парктроники на 4 датчика весьма популярны из-за низкой цены, но не предоставляют информации о препятствиях впереди.
  • Шесть датчиков. Большинство водителей считают оптимальным по сочетанию цены и информативности парктроники из шести датчиков (так называемые парктроники «по кругу»). Четыре устанавливаются на задний бампер, приблизительно на расстоянии 40 см друг от друга. Еще два монтируются в передний бампер. Такая схема установки парктроника обладает хорошей информативностью и надежностью. Современные модели имеют опцию отключения датчиков спереди или сзади. При желании водитель активирует датчики только на передней или задней части автомобиля.
  • Восемь датчиков. Это дорогостоящие модели парктроников. Но многие начинающие водители выбирают именно их, так как парковочные радары на восемь датчиков обнаруживают любые препятствия. Использование парктроников с большим количеством датчиков имеет некоторые особенности. Часто при езде слишком чувствительный радар отвлекает водителя. Поэтому, устройства на восемь или десять датчиков в начале движения включаются приблизительно на 20 секунд. Далее они активируются только при торможении. Некоторые модели водитель может отключать кнопкой.

Способы установки

Самым действенным и правильным способом установки считается монтаж системы непосредственно в бампер автомобиля. Достаточно просверлить отверстия и закрепить компоненты. Расстояние между отверстиями рекомендуется оставлять 30-40 сантиметров. Остается закрепить их, провести проводку и соединить с блоком управления и индикатором. Сами датчики небольшого размера диаметром чуть больше 1 см. Имеют цилиндрическую форму черного или металлического цвета.

Есть варианты, которые приклеиваются к поверхности бампера. Не самый популярный способ, так как со стороны выглядит не очень эстетично. Также при мойке или тряске они могут просто отклеиться. Плюсом такого способа является его дешевизна и доступность.

Модели с индикацией на дисплее

Исследования наглядно доказывают, что человек лучше и быстрее воспринимает именно зрительные образы, то есть изображения. Этим и объясняется использование дорожных знаков вместо дорожных звуков.

Даже символическое отображение информации позволяет водителю быстрее сориентироваться при возникновении критической и экстренной ситуации, правильно приняв решение.

Не удивительно, что парктроники, где предусмотрена индикация в виде графического дисплея, пользуются такой большой популярностью.

В этой подкатегории рейтинга определить лишь 3 фаворита было сложно, потому сформирован топ 5. Каждый из представленных парктроников заслуживает внимания и места в вашем автомобиле.

  • ParkMaster 238. Если составлять топ по возрастанию, то замыкать топ 5 будет эта модель парктроника. Всё бы ничего, но завышенная стоимость не позволяет претендовать на более высокие позиции. При этом это отличный универсальный парктроник с длинной проводкой, возможностью регулировки по наклону и высоте, а также с симпатичным дисплеем, способным отображать информацию в крупном и легко читаемом формате. Здесь используется LCD индикатор. Блок обработки и сбора информации собирает данные от 8 датчиков. Система оповещения комбинированная, где сочетается графика на дисплее и звук.
  • AAALine LCD18. Ещё один дорогой, но очень качественный парктроник, который выводит информацию на дисплей в виде графики. Цветовая палитра довольно скромная, зато можно регулировать дальность срабатывания, а звуковые предупреждения и приближении объекта реализованы на русском языке. LCD дисплей имеет удобную и легко читаемую графику, и может устанавливаться на лобовое стекло. Звуковое оповещение приятное, хорошо воспринимается, отсутствует эффект синтезированного языка. Но производитель не позволяет выбирать парктроник под цвет кузова. При этом сенсоры можно самостоятельно окрасить эмалью. В комплекте идёт 8 датчиков, по 4 на каждый бампер.
  • InCar PT208B. Интересный парктроник, лишённый функции голосового оповещения и не позволяющий настраивать высоту и угол облучения датчиков. Зато характеризуется высокой точностью идентификации, громкими звуковыми предупреждениями и комплектуется контрастным, ярким дисплеем. Помощник парковки от InCar также привлекает адекватной ценой, которая не превышает 5,5 тысяч рублей. Рабочий диапазон составляет 30-200 сантиметров. Цена могла бы оказаться и ниже, но производитель решил включить в комплектацию сразу 8 датчиков, 4 из которых работают на благо переднего бампера. Хотя всегда можно отключить эти сенсоры. Но тогда зачем переплачивать, не совсем понятно.
  • ShoMe 2616. Это младший близнец следующего парктроника, который будет рассмотрен позже. Справедливое 2 место в подкатегории потребители отдают ShoMe и парктронику 2616. Устройство оснащается компактным матрично-цифровым экраном со светодиодами. Очень бюджетный аппарат, доступный буквально каждому. Купить его будет не дороже, чем заправить полный бак. В комплекте идёт 4 датчика, способные обнаружить препятствие на расстоянии от 10 сантиметров. Предупреждения звуковые и графические, разделённые на 3 цветовых индикатора. Пользователи считают, что парктроник работает эффективно, слаженно и максимально точно. Претензий к качеству сборки и эффективности нет никаких.
  • AVS PS124U. Вряд ли это можно считать большим минусом, но единственным объективным недостатком этого парктроника считается слишком громкая работа системы звукового оповещения. В остальном это улучшенная версия предыдущей модели. Парктроник предлагается по низкой цене, имеет широкие функциональные возможности, занимает минимум места и комплектуется 4 герметичными датчиками. Степень защиты от влаги и пыли удалось повысить до IP67. То есть сенсоры полностью герметичные. Они выдерживают диапазон температур от -30 до +80 градусов Цельсия. Плюс здесь есть приятный бонус в виде функции памяти элементов кузова. То есть парктроник не будет реагировать на фаркоп и прочие выступающие элементы. Дальность срабатывания увеличена по сравнению с конкурентом от ShoMe до 2,5 метров.

Этот рейтинг не способен в полной мере отразить общую картину происходящего на рынке автомобильных парктроников. Слишком огромный выбор и чрезмерно множество требований и критериев, на основании которых можно подобрать идеально подходящее оборудование для помощи при парковке.

Но если приложить некоторые усилия, определиться со своими потребностями, предъявить определённые требования и учесть особенности самого автомобиля, то справиться с задачей по выбору оптимального парктроника будет не так сложно.

Подробная установка парктроника своими руками

Сегодня я подготовил пошаговую инструкцию по тому, как выполняется установка парктроника. Устанавливать буду устройство фирмы ParkCity на примере автомобиля Hyundai Accent.

Устанавливаю парктроник ParkCity SMART на 4 датчика, он же задний парковочный радар. В комплектацию парктроника ParkCity SMART входит:— инструкция пользователя на русском языке;— дисплей;— комплект проводов;— центральный блок парктроников;— фреза для просверливания отверстия в бампере— датчики парковки, серого цвета, похожего на цвет автомобиля;— стяжки;— лента для разметки.

Плюсами парктроника ParkCity считаю большую цветовую гамму и длинные провода от датчиков до блока, поэтому такой комплект можно ставить даже на перед автомобиля.

Начинается установка парктроника с разбора багажника автомобиля. Я снял декоративную защитную пластмассу и боковую обшивку.Задний ход в Hyundai Accent находится на правом фонаре, поэтому все провода будем тянуть к нему. Провод от дисплея и парктроников протянем в багажник, где установим центральный блок парктроника. Все это подключим к фонарю. Также я заглянул под низ бампера, посмотрел на каком расстоянии находится усилитель бампера.

Теперь необходимо разметить, где будет производиться установка парктроника. Для этих целей я использую лазерный уровень, но если вы хотите установить парктроник самостоятельно и не имеете данного инструмента, то можно спокойно обойтись без него.

Выставляем лазерный уровень так, чтобы он ловил горизонт и середину автомобиля. Разметку делаем от центра. Два центральных парктроника я стараюсь разместить немного подальше, на случай если владелец авто захочет поставить фаркоп. Обязательно проверяем ровно ли стоит автомобиль. Если нет, то домкратом приподнимаем нужную сторону. Разметив точки, помечаем их с помощью карандаша.

Ковыряем шилом отверстия и просверливаем фрезой отверстия под датчики в бампере. За один раз не просверливаю, потому что фреза забивается. Если ее не чистить, то можно сделать отверстие большего размера.

Готовые отверстия подрезаем ножом от фасок и заусенцев.

Следующий этап — прокладка проводов под парктроники

Обращаем внимание на нумеровку, чтобы не перепутать стороны. Для прокладки проводки парковочного радара под бампер я использую металлическую протяжку. Протягиваю ее из отверстия в отверстие, приматываю необходимый провод и протягиваю

Протягиваю ее из отверстия в отверстие, приматываю необходимый провод и протягиваю.

Я оставляю небольшой хвостик, чтобы в дальнейшем было проще менять нерабочий датчик.

Когда все провода просунуты под бампером, заводим их в багажник с помощью протяжки. В багажника аккуратно укладываем провода и пристяживаем их.

Определяемся с местом под блок парктроника.

Оставшийся клубок проводов закрепляем и по возможности прячем где-то в багажнике. Я разместил их в нише багажника.

Теперь переходим в салон автомобиля. Монитор парктроника закрепим на зеркало заднего вида, сверху. Чтобы увеличить площадь контакта, я немного подклеил монитор двусторонним скотчем.

Приклеив монитор, закрепляем провод на ножке зеркала. Далее, под обшивкой потолка, ведем к стойке, и вдоль боковой поверхности на зад автомобиля. Мне пришлось дополнительно снять боковую стойку и козырек.

Протянув все провода в багажник, подключаем их к центральному блоку парктроника.

Все, что осталось сделать — подключить провода питания. Черный провод, массовый — «минус». «Плюс» — зеленый. Фиксируем провода, изолируем.

Установим датчики парктроника. Немного подгибаю металлические усики фиксатора датчика, чтобы в дальнейшем его было не так тяжело вынуть. Для этого снимаю их и немного выгибаю внутрь. На сколько гнуть, определяю эмпирическим путем. Необходимо, чтобы датчик можно было достать, но при этом он не выпадал.

Далее соединяем датчик с проложенным в бампере проводом. Полученный провод сматываем петлей, чтобы он не выпал снизу бампера.

Вставляем датчики парктроника широким вниз, меткой «UP» — вверх. Привязываться к нумерации датчиков при установке не обязательно, поскольку они идентичны.

Проверяем, как работает парктроник. Убедившись, что все подключено верно, закрепляем центральный блок. Я креплю его на двусторонний скотч и пристяживаю за ушко, для надежной фиксации. Собираем багажник машины обратно.

На этом установка парктроника своими руками подошла к концу. Вопросы и комментарии обязательно оставляйте под постом.

Для вас трудился — автоэлектрик Сергей Зайцев!

Запись пользователя stozaycev из сообщества Сделай Сам на DRIVE2

Парктроники передние и задние: особенности

Сам по себе парковочный радар – это набор датчиков (датчик парктроника или датчик парковки), а также блок парктроника. Начнем с того, что существует два типа парктроников: парктроник задний и парктроник передний.

Общий принцип работы и устройство у данных решений не отличается. Основная задача сводится к тому, чтобы отображать расстояние до объекта и заранее предупредить водителя о максимально близком приближении к тому или иному предмету.

Идем далее. Задний практроник отвечает за заднюю часть автомобиля, тогда как передний за переднюю. Казалось бы, все просто, однако есть и особенности. Так вот, наиболее распространены именно задние парктроники, тогда как нештатная установка парктроников спереди обычно встречается намного реже.

Другими  словами, штатный парктроник передний встретить вполне реально, но отдельные сторонние инсталляции не пользуются спросом. На деле, задний парктроник лучше представлен на рынке, в результате чего стоит дешевле. Многие полагают, что это не проблема и можно поставить задний парктроник спереди.

Обратите внимание, при всей схожести не рекомендуется ставить задний парктроник в передний бампер, так как разные типы радаров отличаются по длине проводов, а также по типу срабатывания. Если задний радар автоматически срабатывает при включении задней скорости, попытка установить такую же систему впереди может стать причиной неудобств

  1. Прежде всего, придется самостоятельно включать парктроник при парковке и отключать его после начала движения.  Если же оставить включенным устройство, тогда при езде будут ложные срабатывания.
  2. Второе, это проводка, рассчитанная на установку датчиков в задний бампер. Обычно стандартной длины проводов просто не хватит.
  3. Третье, сам электронный блок парктроника нельзя поставить в моторном отеке и его нужно будет ставить в салон.
  4. Четвертое, задний парктроник имеет радиус срабатывания около 1.2-2 метра. Спереди такой дальности просто не нужно.

По указанным причинам для установки вперед лучше ставить только особые передние парктроники. Такое решение имеет вход для подключения к датчику скорости. Это позволяет после разгона до 20км/ч отключить устройство, то есть данные парктроники передние работают в автоматическом режиме. Еще передний парктроник имеет настройку чувствительности датчиков (от 1.5 метров до 60 см), что оптимально при установке радара спереди.

Принцип работы и виды парктроников

Принцип работы парктроника заключается в обработке электронным блоком полученных от беспроводных приемо-передающих датчиков, установленных на бампере автомобиля сигналов, и представлении их на дисплее в удобном для водителя виде.

В самых простых парктрониках информация представляет собой прерывистый звуковой сигнал, частота прерывания которого увеличивается по мере приближения автомобиля к препятствию.

В наиболее распространенных парктрониках информирование звуковым сигналом дополнено монитором или дисплеем, на котором в графическом или в графическом и цифровом виде выводится расстояние до препятствия в метрах. Структурную электромонтажную схему такого радара вы видите на фотографии. В дорогих моделях парктроников дополнительно имеется видеокамера, объектив которой постоянно приходится протирать от грязи, что на практике сводит на нет все ее преимущество.

Датчики измерения расстояния в парктрониках применяются двух типов – ленточные и ультразвуковые. Ленточные датчики представляют собой металлическую ленту, закрепленную с внутренней стороны бампера, детектируют препятствие только на расстоянии менее 30 см и плохо работают в условиях влажной среды, поэтому практически не применяются.

Существуют виды беспроводных парковочных радаров, в которых сигнал от электронного блока на монитор передается с помощью радиосигнала. Цена такого парктроника на порядок выше, а кажущаяся простота монтажа обманчива, так как все равно к устройствам необходимо подводить с помощью проводов питающее напряжение, что практически сводит на нет рекламируемое преимущество. В дополнение такая система подвержена радиопомехам, что снижает стабильность работы пароковочного радара в целом. От покупки такого парктроника я сразу отказался.

Устройство и принцип работы ультразвукового датчика парктроника

Ультразвуковые датчики парктроника неприхотливые и способны уверенно обнаружить любое препятствие, находящееся на удалении от автомобиля ближе 2 метров. Ультразвуковой датчик подобен телефонной гарнитуре, только динамик и микрофон установлены в одном корпусе.

Работает датчик следующим образом. С электронного блока на излучатель датчика периодически подается пачка импульсов частотой 40 кГц. Если на пути импульса встречается препятствие, то он отражается и улавливается микрофоном. Далее передается в электронный блок обработки сигнала, который измеряет промежуток времени между моментом излучения импульса и времени его возврата от препятствия. Чем дальше находится препятствие, тем больше нужно времени для возврата сигнала к датчику. Таким простым путем и определяется расстояние. Электронному блоку остается только преобразовать время путешествия импульса в метры и вывести информацию на дисплей.

Расстояние, на котором парктроник может обнаружить препятствие зависит от мощности излучаемого импульса и чувствительности микрофона.

Угол излучения импульсов ограничен, поэтому для полного перекрытия слепой зоны на бампер требуется установить не менее четырех ультразвуковых датчика.
