Чем полезен ручник?
На самом деле «ручником» этот вид тормоза бывает не всегда. В зависимости от происхождения и типа авто, активироваться он может затяжкой рычага рукой, нажатием ноги или специальной кнопкой, поэтому в технической литературе его толерантно именуют стояночным.
Помимо основной функции – обездвиживания машины при длительной остановке, он вполне может использоваться как аварийная система при отказе основной тормозной. Но и это ещё не все назначения героя сегодняшней статьи.
Чем ещё он может быть полезен? К примеру, ручник незаменим при трогании в горку, а также любим энтузиастами агрессивного и экстремального вождения.
Принцип работы ручника
Механизм приводится в действие переводом рычага в вертикальное положение до щелчка фиксатора. В результате тросы, прижимающие тормозные колодки задних колес к барабанам, натягиваются. Задние колеса блокируются, происходит торможение.
Чтобы снять автомобиль с ручника, необходимо зажать фиксирующую кнопку и опустить рычаг вниз, в исходное положение.
Стояночный тормоз в дисковом тормозном механизме
Что касается автомобилей с дисковыми тормозами, то здесь применяются следующие разновидности стояночного тормоза:
- винтовой;
- кулачковый;
- барабанный.
Винтовой применяется в дисковых тормозах с одним поршнем. Последний управляется за счет вкрученного в него винта. Винт вращается за счет рычага, соединенного с другой стороны с тросом. Поршень по резьбе вдвигается и прижимает тормозные колодки к диску.
В кулачковом механизме поршень перемещается за счет толкателя, имеющего привод от кулачка. Последний жестко соединен с рычагом с помощью троса. Перемещение толкателя с поршнем происходит при повороте кулачка.
Барабанный тормозной механизм применяется в дисковых тормозах с несколькими поршнями.
Как отрегулировать стояночный тормоз
Для человека, занимающегося регулировкой в первый раз, процесс может показаться сложным. Однако регулировка осуществляется достаточно просто при соблюдении правильной последовательности.
- Необходимо отпустить по одному болту крепления задних колес. Таким образом крепление ослабляется.
- Затем автомобиль надо поднять и установить на подставки. Далее необходимо освободить область регулируемого устройства, сняв крышку. Осуществляется это достаточно просто. Для этого нужно ослабить болты, закрепляющие крышку, и потянуть ее в направлении назад и вверх в сторону расположения водителя машины, после чего крышка легко снимается.
- Регулирующие болты каждого из тросов имеют контргайки. Их нужно открутить.
- Необходимо ослабить все тросы системы.
Ранее ослабленный болт крепления колеса нужно выкрутить полностью. Далее необходимо повернуть колесо так, чтобы освободившееся отверстие было в наиболее низком положении. Место расположения отверстия подсвечивается фонарем, при этом нужно, чтобы гайка регулировки была легко видна.
Нужно учитывать, что направление вращения регулировочной гайки с одной и другой стороны машины не совпадают. С одной стороны ее вращение в направлении передней части автомобиля приводит к тому, что тормозные колодки станут плотнее прилегать к внутренней поверхности барабана. С другой стороны транспортного средства для достижения аналогичного эффекта гайку нужно вращать в противоположном направлении. Вращение гайки осуществляется обычной отверткой. Необходимо прижать колодки так, чтобы усилий рук было недостаточно для вращения колеса, после чего гайки регулировки откручиваются на 8 зубцов в обратном направлении.
Когда регулировка уже осуществлена, необходимо проконтролировать кручение колес автомобиля в свободном состоянии. В том случае, когда такое кручение затруднено, рекомендуется открутить гайку регулировки. После всех регулировок вращение колес без осуществления торможения должно происходить без затруднений.
Для регулировки системы тросикового привода нужно затянуть рычаг на четыре щелчка и накручивать гайки регулировки. Процесс регулировки происходит в положении свободного и равномерного вращения колес под действием руки.
Для старых автомобилей с чрезмерно растянутым тросом натяжение регулировочной гайки может быть недостаточным для достижения необходимого торможения. Это достаточно распространенная неисправность. В таких условиях нужно поменять трос. Признаки деструкции или износа металлических нитей троса также говорят о необходимости их замены.
Как отрегулировать ручник
И вот решил, значит, показать, как я регулирую ручник со своей точки зрения.
Как известно, ручник регулируется в двух местах:
- посредством натяжения троса из салона
- раздвижением колодок в самом механизме
И вот здесь начинается самое интересное. Абсолютное большинство занимается натяжкой троса из салона. Закрутили гайку, трос натянули, добились необходимого количества щелчков и готово.
Но как по мне — это в корне не верно.
Если Вы когда-нибудь снимали тормозной диск и обращали внимание, как устроен и как работает сам механизм ручника, то Вы поймёте суть ошибки данных мануалов. Дело в том, что трос разводит колодки только вверху! Следовательно работать будет только верхняя часть колодок, а нижняя останется не при делах. А оно нам надо такое? Конечно нет
А оно нам надо такое? Конечно нет
Дело в том, что трос разводит колодки только вверху! Следовательно работать будет только верхняя часть колодок, а нижняя останется не при делах. А оно нам надо такое? Конечно нет.
Тем более постоянно перетянутый трос — это тоже как-то не по Фэншую.
В общем, как по мне правильная регулировка ручника состоит из следующих шагов:
- послабляем трос ручника в салоне, чтобы он и не провисал, но и не был перетянут
- разводим колодки в самом механизме до момента, когда они начнут задевать за барабан и немного их сводим, чтобы барабан начал крутиться свободно
- регулируем трос в салоне до необходимых 6-8 щелчков
Важно понять, что трос необходимо не натягивать, а регулировать!
Теперь более детально рассмотрим этот процесс.
Для начала добираемся до гайки регулировки троса в салоне. Для этого дергаем вверх подстаканник
Видим заглушку
Поддеваем ее с правого торца и снимаем
Видим гайку под ключ на 12 мм. Это и есть гайка регулировки троса ручника
Лезем под машину и оцениваем состояние троса. Если он сильно перетянут, то послабляем его. Если имеются порванные нити троса, то трос необходимо заменить
Если пыльники порваны, тогда трос также нуждается в замене
В этом месте всё очищаем и также оцениваем целостность троса
Снимаем тормозной суппорт. Сделать это достаточно просто, открутив ключом на 14 два болта его крепления. Один внизу…
…и один вверху

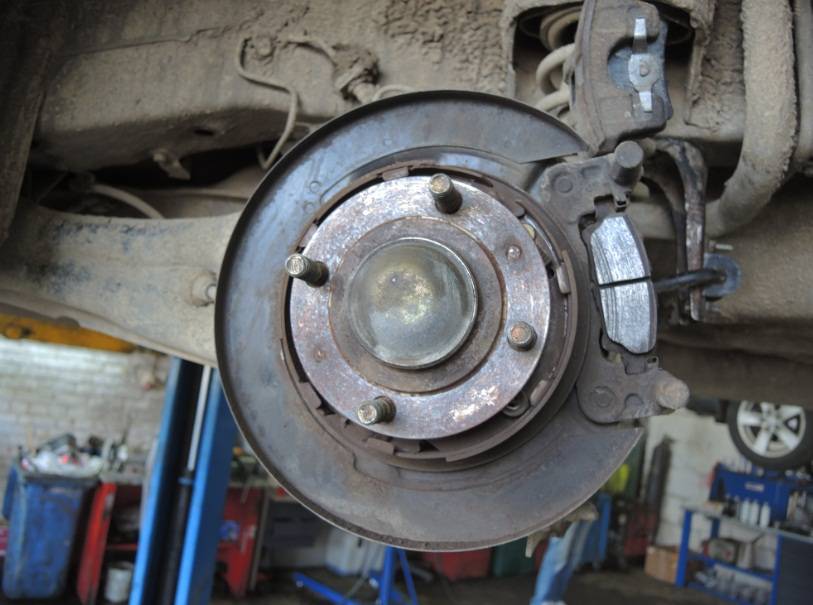

Снимаем суппорт и подвешиваем его за проволоку
Теперь у нас два пути:
- регулируем ручник
- снимаем тормозной диск, оцениваем ситуацию и состояние механизма, очищаем всё и обрабатываем, например, преобразователем ржавчины
Предпочтительнее пойти по второму пути, так как там всё очень любит ржаветь, да и состояние колодок желательно оценить.

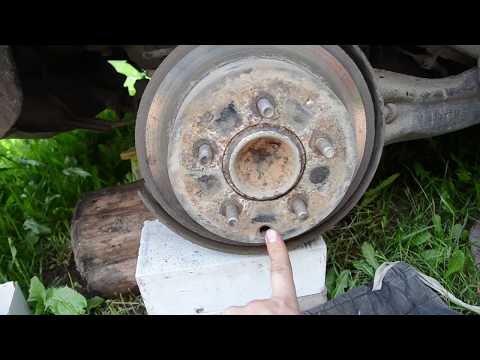

В общем, если лень или нет времени возиться, тогда вынимаем резиновую заглушку (красная стрелка) и приступаем к регулировке, а если есть желание сделать всё основательно, тогда откручиваем болт крестовой отвёрткой (желтая стрелка)
Если пошли по лёгкому пути, то после извлечения заглушки необходимо выставить диск так, чтобы отверстие было внизу. При помощи фонарика в отверстии мы увидим зубчатое колесо регулировочного механизма
Берём отвёртку с плоским лезвием, просовываем в отверстие и вращаем это зубчатое колесо. Когда крутим его вверх — колодки разводятся, а когда крутим вниз — отгадайте, что они делают
Разводим колодки до упора, а затем немного назад, чтобы диск не затирал о колодки.
Внимание! Так как диск крепится только одним болтиком, то чтобы избежать перекоса и обеспечить точность регулировки — имеет смысл дополнительно зафиксировать диск колёсной гайкой
Теперь идём в салон и регулируем трос. Закручивая гайку, добиваемся необходимых 6-8 щелчков.
В принципе, можно оставить и большее количество щелчков — до 10.
Проверяем вращение колёс и работу ручника. На этом процесс регулировки ручника окончен.
Если Вы всё же решили снять диск и оценить состояние механизма, то я делаю это так.
Откручиваем болтик крестовой отвёрткой и снимаем диск.
Очищаем все доступные места
и сам диск тоже
Затем я всё обрабатываю преобразователем ржавчины
Ждём пока всё высохнет и почернеет
Затем все трущиеся места и крепления пружин и колодок смазываем медной смазкой. Не рабочую часть колодок!!!
Ей же смазываем резьбу регулировочного механизма и болт крепления диска, чтобы в следующий раз он открутился без особых проблем
Осталось только отрегулировать ручник по вышеизложенному алгоритму.
Будут вопросы или поправки с дополнениями — милости прошу в комментарии ниже.
Если в процессе работы выяснится, что суппорт Вашего авто заклинил, тогда посетите страницу Ремонт тормозного суппорта
Вот обещанное видео о регулировке ручника
Всем Мира и ровных дорог
По теме:
+22
Регулировка привода стояночного тормоза Mitsubishi Lancer 9
Подтяжка ручника лансер9,Распорка стоек jl. Как и любая тормозная система, митсубиси лансер 9 подтяжка ручника тормоз состоит из тормозных механизмов и привода. Чаще всего в этой системе используется механический тормоз, в котором передается тормозное усилие от человека к тормозному механизму. Это усилие передается с помощью кабелей, которые могут быть от одного до трех.
Самая распространенная схема с тремя кабелями спереди и сзади. Для обеспечения равномерной передачи используется так называемый эквалайзер, соединяющий передний кабель с задним кабелем.
Привод стояночного тормоза должен использоваться регулярно, иначе кабель станет кислым, что приведет к потере функций стояночного тормоза. Кабели непосредственно подключаются к ручке с помощью наконечников, некоторые из них настраиваются. Используя регулировочные митсубиси лансер 9 подтяжка ручника, вы можете изменить длину привода.
Кроме того, рычаг стояночного тормоза расположен на переключателе управления стояночного тормоза. Сама лампа, которая является логичной, расположена на приборной панели, включается, когда работает стояночный тормоз.

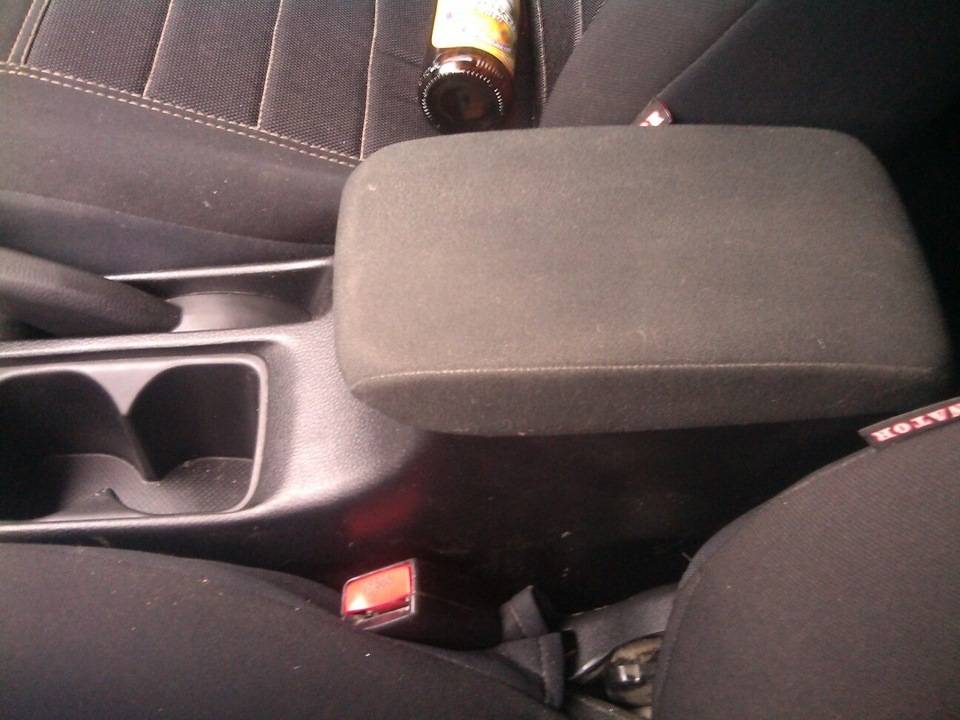

Ниша подлокотника Открутить два шурупа. Поднять консоль вверх
При этом важно следить, чтобы не оборвались провода, идущие к блоку управления подогревом сидений. Блок подогрева сидений Извлечь блок подогрева сидений, митсубиси лансер 9 подтяжка ручника его с обратной стороны
Как Подтянуть Ручник На Лансер 9
Granigelv Mitsubishi Lancer митсубиси лансер 9 подтяжка ручника, компания представилалансерподтянутьподтянуть ручникручник Авто — Mitsubishi Lancer — Как подтянуть ручник Лансер 9 Если, включив обдув ветрового стекла горячим воздухом, вы обнаружили, что у вас включился и кондиционер, можете себя поздравить: Что такое Mitsubishi Lancer? Кто-то скажет, что это один из самых известных японских седанов нескольких последних десятилетий, а кто-то даже назовет его символом японского автомобилестроения.
В чем секрет этой незамысловатой японской модели? В чем ее привлекательность? Что так безотказно действует на потребителя и почему Лансеров по всему миру миллионы?
На все эти вопросы можно ответить, только окунувшись в историю модели. Как создавался шедевр, и что стало главным стержнем на пути к потребителю мы и попытаемся с вами понять. Впервые модель Mitsubishi Lancer появилась в году.
Как подтянуть ручной тормоз на Mitsubishi Lancer 9 и 10
Митсубиси лансер 9 подтяжка ручника японцы впервые представили свою новинку, позиционируя ее как младшего брата модели Galant. Это звание модель носит и по сей день. Как подтянуть ручник Лансер 9 С выходом автомобиль уверенно занял сегмент среднеразмерных авто и с успехом начал завоевывать рынок. Сперва, исключительно японский, а затем и мировой. Первое поколение выпускалось вплоть до года. За это время компания сделала пять различных кузовов модели, что собственно и привлекло потребителя помимо доступности и новизны машины.
Автомобиль выпускался в следующих кузовах: Также в связи с сотрудничеством с японским автоконцерном модель носила и другие названия. Все 4-цилиндровые. Что касается кузова хэтчбек, то он появился только в году, автомобиль в этом кузове также носил название Mitsubishi Lancer Celeste. Колесная база Mitsubishi Lancer I митсубиси лансер 9 подтяжка ручника мм.
В топливный бак автомобиля помещалось 45 литров топлива. Расцвет компании Mitsubishi и рождение второго поколения тогда уже популярной модели Mitsubishi Lancer. Автомобиль Lancer EX представили в Японии в году, тогда же он и пошел в продажу.
Вторая генерация существовала до года. Это сильный 1. Новые моторы были экологичными потому, как были сделаны в соответствии с американской программой Clean Air чтобы автомобиль мог свободно экспортироваться в США.
Позже в году компания представила еще два высокотехнологичных экономичных двигателя новый 1. Спортивная генерация появилась благодаря рождению 1.
Как работают?
Схема работы банальна и проста — есть ручка, которая соединена с тросом, который в свою очередь находится в специальной оплетке (то есть трос в ней ходит). Дальше этот тросик зацепляется на специальный регулировочный болт (его можно подтянуть и ослабить), который находится в зацеплении с планкой, по краям которой есть еще два троса, уходящих на два задних колеса. А уже эти тросики (отходящие на колеса), находятся в зацеплении со специальной скобой, именно она разжимает колодки и блокирует барабаны.
То есть простыми словами, когда вы отводите ручку вверх (поднимаете ручник), трос натягивается и натягивает два отдельных троса к колесам. Внутри барабанов разжимаются скобы, которые разводят задние колодки, благодаря чему колеса блокируются.
Смотрим небольшое видео, станет понятнее.
Как подтянуть ручник на Нексии: правильная регулировка стояночного тормоза
Регулировка стояночного тормоза на нексии не сложная процедура, но у автолюбителей могут возникнуть некоторые нюансы. Работу идеально выполнять на подъемнике (ниже объясню почему), хорошо выполнять на эстакаде или в яме, можно и подтянуть ручник подняв машину на домкрате.
Для регулировки из инструментов Вам понадобится минимум головка на 13 удлиненная или с удлинителем, так как регулировочная шайба скрыта под кожухом теплозащиты глушителя, под днищем в передней части автомобиля (почти под ручником в салоне).
Для того чтобы подтянуть ручник на нексии, залезьте под переднюю часть автомобиля и головкой на 13 крутите по часовой стрелке гайку, которая накручена на длинную шпильку, расположенную продольно автомобилю. Накручивая гайку с каждым оборотом увеличивается натяг тросиков, которые прижимают задние тормозные колодки к барабанам. Обычно достаточно 3-5 оборотов гайки, чтобы подтянуть ручник.
На фото изображена гайка, которую следует провернуть по часовой стрелке для того чтобы подтянуть ручник или против часовой – если расслабить.
Проверить правильно ли подтянут ручник, можно двумя способами:
- заехав на уклон примерно в 23 градуса, ручной тормоз должен удерживать нексию неподвижно.
- самый простой способ узнать не перетянут ли ручник, достаточно покрутить рукой задние колеса, поддомкратив их или вывесив на подъемнике. Колеса должны вращаться свободно, не должны моментально замедляться и не должны издавать посторонних звуков трения. (придать вращения колесу просто когда на нем стоит резина, поэтому снимать барабан не лучшая идея)
Когда необходима регулировка тормозов автомобиля
Регулировка тормозов условно может быть разделена на полную регулировку, и текущую регулировку. Полная регулировка тормозов включает в себя разборку тормозного механизма для замены или регулировки.
Частичная регулировка тормозов проводится, как правило, своими силами в гараже
Основное внимание здесь уделяется тому, как работает регулятор давления задних тормозов
Особенно важно настроить регулятор давления задних тормозов, после проведения тюнинга тормозной системы. Т.е
если вы произвели замену барабанных тормозов на дисковые
Т.е. если вы произвели замену барабанных тормозов на дисковые.
Регулировка тормозов проводится при замене тормозных колодок или замене тормозного диска. А, как правило, эти операции совершаются одновременно, то сразу же проводится регулировка тормозов.
Для регулировки дисковых тормозов, и вообще тормозов на различных моделях иномарок, существует, в первую очередь, Инструкция по эксплуатации и ремонту для вашего автомобиля.
Традиционная регулировка тормозов включает в себя:
- регулировку привода тормозов (ход педали тормоза);
- регулировку тормозных механизмов (зазор между тормозным диском и тормозными колодками), кроме того, в обязательном порядке проверяется и настраивается регулятор задних тормозов;
- регулировка стояночного тормоза (ручника).
Важно! Перед началом регулировки передних тормозов, необходимо проверить правильность регулировки подшипников. А если сзади у вас установлены дисковые тормоза, то проверить и состояние регулировки подшипников задних колес
Как проверить, исправен ручной тормоз или нет
Регулировки ручного тормоза необходимы, для удержания транспортного средства в неподвижном состоянии во время стоянки. Если этот механизм неисправен, или не отрегулирован, полноценно выполнять свои функциональные обязанности он не сможет.
Регулировка стояночного тормоза в обязательном порядке проводится, если автомобиль не удерживается на дорожном полотне с уклоном 25%, с перемещенным в салоне храповым устройством на 8-9 щелчков. Основные неисправности связаны с ослаблением натяжки троса. Но бывают и исключения, когда проблемы вызваны выходом из строя одного или сразу нескольких элементов: износ тормозных дисков или накладок.
Регулировка стояночного тормоза газель 3302
Если вы являетесь счастливым обладателем автомобиля «Газель» и заметили, что свободный ход (количество щелчков) рычага стояночного тормоза увеличен донельзя, эта информация пригодится. В машине есть неисправности, которые на скорость не влияют, но имеют не менее важные функции.
Вообще, в советско-российских грузовых автомобилях ручник с механическим приводом – это нечто абстрактное и о нем никогда не вспоминают до тех пор, пока не придет время воспользоваться и не возникнет вопрос, как развести колодки на «Газели».
Регулировка ручного тормоза на Газели
Но бывают случаи, когда профессиональный ремонт недоступен, и работу произвести нужно самостоятельно, поэтому нужно знать, как отрегулировать ручник на «Газели». Эта операция нужна в следующих случаях:
1. Рычаг движется более, нежели на 15 зубцов (это можно определить по характерным щелчкам).
2. Поломка элементов частей тормозного механизма.
Регулировка ручного тормоза на газели производится в несколько этапов.
- Рычаг ручника нужно зафиксировать в предельном положении внизу.
- Чтобы получить возможность ремонтировать тормозной механизм, нужно снять заглушки (это можно сделать отверткой).
- Затем нужно на 2 щелчка отпустить гайку эксцентрика.
- После этого раздвигаются тормозные колодки до заторможения барабана. Потом болт нужно провернуть в противоположном направлении, чтобы тормозные колодки двигались против вращения барабана.
- Проконтролировать весь процесс можно сквозь смотровые окна, которые находятся внизу тормозного щита.
- После этого нужно затянуть гайку эксцентрика, главное – не провернуть эксцентрик. Так регулируется ручной тормоз с другого бока машины.
- В конце возвращают на место пластмассовые заглушки. Теперь уравнитель устанавливают под углом 90 относительно оси машины, для чего нужно ослабить крепежные гайки. Затем фиксируют его контргайками.
- После этого ручник на «Газели» нужно установить в положении «1 щелчок». Поворачивая гайку заднего конца, смещают трос до торможения свободного хода колеса. Потом затягиваются фиксирующие гайки и отключается ручник.
Для чего нужен стояночный тормоз
Бывалые водители не будут спорить, ручник необходим. Да, им не стоит пользоваться в межсезонье, когда столбик термометра с одинаковой вероятностью может находиться и выше, и ниже нуля. Но, например, при отказе рабочей тормозной системы вся надежда, в первую очередь, приходится на стояночный тормоз и лишь потом — на торможение двигателем. В случае отказа обеих систем в особо аварийных ситуациях не стоит пренебрегать такими «средствами» торможения, как сугроб или кусты.
По мере износа задних тормозных колодок эффективность ручника снижается. Именно его, так как рабочие тормоза способности не теряют. Даже наоборот, педаль становится информативнее, а само торможение плавнее. Решение простое – узнать, как правильно развести колодки на «Газели», а затем подтянуть трос привода ручника.
Данная операция не является сложной, и ее сможет выполнить любой водитель. Если же нет уверенности в своих действиях, то нужно обратиться к специалистам.
Ручник на Газели
Свидетельством того, что работа выполнена правильно, является свободное вращение задней колесной пары, а ручной тормоз включается перемещением рычага на пятнадцать щелчков.
Этот вариант проведения ремонтных работ не единственный. В каждом конкретном случае специалисты определят степень изношенности деталей, способ их замены. Также укажут, какие детали более выгодно приобрести: оригинальные от производителя или более дешевые аналоги. В некоторых случаях это оправдано.
Подробности заключения договора на поставку деталей Вы можете узнать у менеджера, с которым свяжетесь он-лайн или по указанному телефону.
Как подтянуть ручной тормоз на Mitsubishi Lancer 9 и 10
Важность исправности стояночного тормоза часто бывает недооценена водителями, имеющими небольшой стаж управления, чего нельзя сказать об опытных шоферах. Исправная работа ручника – страховка в экстремальных ситуациях – известно всем. . Регулировка стояночного тормоза не требует специального инструмента
Достаточно запастись небольшим количеством свободного времени, чтобы подтянуть ручник на Mitsubishi Lancer 9 и 10
Регулировка стояночного тормоза не требует специального инструмента. Достаточно запастись небольшим количеством свободного времени, чтобы подтянуть ручник на Mitsubishi Lancer 9 и 10.
Когда требуется регулировка стояночного рычага?
Эксплуатация автомобиля в исправном состоянии возможна, когда вовремя проводится диагностика всех систем. Стояночной механизм остановки автомобиля не является исключением
Признаки, при которых требуется внимание к тормозной системе, следующие: при подъеме рычага стояночного тормоза на 5-7 щелчков автомобиль не удерживается на уклоне 25%
Если сложно найти площадку высотой 125 см и длиной подъезда 5 метров (это соответствует уклону в 25%), тогда сделайте следующее:
- остановите автомобиль на ровной поверхности;
- заглушите двигатель;
- зафиксируйте рычаг в положении 5-7 щелчков;
- выйдите из машины и попробуйте сдвинуть ее с места.
Если удалось – будьте уверены, регулировка необходима, но все может быть не так уж и просто, ведь причины неисправности могут быть следующие:
- изношенные колодки, тогда их следует поменять;
- порванный или растянутый трос – в этом случае необходима его замена;
- износ тормозного барабана.
Последний вариант – очень редкий случай, так как в Лансере 9 и 10 основной дисковый тормоз конструктивно совмещен со стояночным барабанного типа, но работают они независимо друг от друга.
Если все вышеперечисленные признаки не подтверждаются или неисправности устранены, тогда рекомендуется подтягивание ручного тормоза.
Как подтянуть ручник на Лансере 9?
У большинства авто стояночный тормоз работает по классическому варианту – при перемещении ручника происходит раздвижение тормозных колодок, зажимающих тормозной барабан. Усилие передается с помощью троса, идущего из салона автомобиля по днищу до задних тормозных колодок.
Для регулировки стояночного тормоза необходимо:
Заглушить двигатель авто. Расположить автомобиль на ровной площадке и заблокировать передние колеса противооткатными упорами. Установить ручку стояночного тормоза в верхнее положение; С помощью плоской отвертки снять пластмассовый карман-углубление в декоративном корпусе, в котором находится ручка стояночного тормоза. Потянуть на себя декоративный корпус, вставив пальцы в освободившееся отверстие
Осторожно вытащить пластмассовый корпус через ручник, не повредив электрические разъемы. Гаечным ключом на 10 мм закрутить на штоке гайку М6, удерживающую привод троса, на необходимое количество оборотов (по ходу часовой стрелки – происходит подтяжка троса стояночного тормоза)
Как провести контроль?
Для того чтобы узнать, надо ли еще закручивать гайку, необходимо поддомкратить одно из задних колес на такую высоту, чтобы оно не касалось поверхности земли. Затем поднять ручник и попробовать провернуть колесо руками. Если оно свободно прокручивается, а ручник установлен на 7 щелчок, то необходимо продолжить затягивать регулировочную гайку до тех пор, пока колесо невозможно будет прокрутить. Если сделано все правильно, то при отжатой ручке стояночного тормоза колесо должно вращаться без усилия.
Если этого не происходит и колесо не представляется возможным прокрутить, значит трос ручника натянут сильнее, чем надо, и тормозные колодки упираются в барабан – необходимо ослабить его. Для этого регулировочную гайку нужно открутить в направлении, противоположном ходу часовой стрелки.
Итоговое испытание необходимо провести в безопасном месте под наклоном в 25%.
Также можно проверить правильность работы следующим образом: затянув ручник, спокойно отпустить педаль сцепления, установив РПП на первую передачу. Если двигатель заглох, и авто не сдвинулось с места, значит отрегулировано все правильно.
Вопрос, как подтянуть ручник на Лансере 10, решается аналогично вышеизложенному. По завершении регулировки натяжения троса необходимо в обратной последовательности собрать пластмассовые детали салона автомобиля. Если операции по настройке ручника не дали желаемого результата, то необходимо внимательно измерить зазоры между тормозным барабаном и колодками стояночного тормоза. А также убедиться, что тормозной трос не порван и не сильно растянут.
Как проверить трос стояночного тормоза
Индикатор стояночного тормоза может гореть, указывая на растянувшийся трос
Выяснение причин этой неисправности важно провести, чтобы избежать серьезных последствий на дороге.. Обычно диагностику стояночного тормоза проводят в автосервисе на специальном стенде, но есть некоторые способы сделать это и самостоятельно. Чтобы перестал гореть индикатор стояночного тормоза, не обязательно ехать в автосервис
Чтобы перестал гореть индикатор стояночного тормоза, не обязательно ехать в автосервис.
Обычно диагностику стояночного тормоза проводят в автосервисе на специальном стенде, но есть некоторые способы сделать это и самостоятельно. Чтобы перестал гореть индикатор стояночного тормоза, не обязательно ехать в автосервис.
В зависимости от марки автомобиля место крепления тросов стояночного тормоза может незначительно меняться. Однако список элементов тормозной системы не меняется.
Похоже выглядит и система в машинах со стояночным тормозом для передних колес. Тросы растягиваются во время эксплуатации, их нужно регулировать, а также смазывать.
Рекомендуется проводить проверку тросов раз в 6 месяцев или при прохождении очередных 10 000 км. Если вы заподозрили, что ручник стал хуже работать – обратитесь в автосервис внепланово вне зависимости от того, горит лампочка на приборной панели или нет.
Износ тросов – это очень серьезно. Трос может просто лопнуть. Кроме растяжения троса, могут ржаветь и заклинивать и другие детали системы, из-за чего стояночный тормоз не выполняет своих функций.
Проверяют ручник следующим образом: автомобиль располагают так, чтобы одно из задних колес подвисло в воздухе. Затем активируют стояночный рычаг и пробуют покрутить подвешенное колесо. Если это удается, значит система неисправна. Требуется подтягивание троса или полная его замена. Индикатор стояночного тормоза в этом случае продолжает гореть.
Есть еще один, более экстремальный метод проверки ручника. При этом способе могут пострадать тормозные колодки и другие элементы системы. Вот как проводится эта проверка: автомобиль ставится на ручник, включается первая переда, а затем на полную вдавливается газ. Если с ручником все хорошо, то машина немного дернется и тут же заглохнет.
Наладка работы стояночного тормоза практически идентична у разных моделей машин. Регулироваться ручник может двумя способами в зависимости от марки автомобиля: из салона или под автомобилем. Для большинства авто актуален второй способ, на нем и остановимся подробнее.
Как подтянуть трос ручника, находясь под автомобилем:
- Потянуть ручник вверх и зафиксировать после 2 – 3 щелчков (точное количество зависит от марки машины).
- Поднять машину при помощи домкрата или же изначально поставить машину над смотровой ямой, что, безусловно, удобнее.
- Сначала ослабьте затяжную гайку на узле регулировки. Если вы начнете теперь вращать другую гайку, то трос будет натягиваться. Проверяйте силу натяжения троса по подвешенному колесу. Если его уже нельзя прокрутить – стояночный тормоз работает в штатном режиме.
- Теперь отпустите ручник и проверьте, прокручивается ли колесо. Если да – то все правильно.
- Проверьте ручник еще раз (поставьте на ручник, покрутите колесо и снимите с ручника). Такой проверочный тест лучше провести несколько раз.
Последний шаг: затяните контргайку. Теперь стояночным тормозом можно пользоваться. Индикатор после устранения этой неполадки перестанет гореть.
Когда нужна регулировка привода стояночного тормоза
Стояночный тормоз в авто выполняет две важные функции. Он не только удерживает автомобиль неподвижно во время стоянки и остановки, но и дублирует гидравлическую тормозную систему. Согласно действующим нормативам все автотранспортные средства в обязательном порядке комплектуются дублирующим механизмом торможения, который позволит остановить автомобиль при отказе основной системы.
Многие отечественные автолюбители не используют стояночный тормоз (или пользуются им крайне редко). Во время стоянки они оставляют машину на передаче (механическая КПП) или устанавливают рычаг переключения АКПП в положение «паркинг». Существует ошибочное мнение, что таким образом они защищают ручник от ускоренного износа.
В тоже время, любые механизмы лучше сохраняют свою работоспособность при постоянном использовании. Если стояночный тормоз с механическим приводов или с электрическим управлением работает редко, то первым элементом, который выходит из строя является трос. Такая неисправность снижает эффективность всего механизма торможения задних колес.
Пользоваться стояночным тормозом необходимо для того, чтобы обеспечить безопасность транспортного средства во время стоянки. Владельцы автомобилей с АКПП наверняка слышали неприятный скрежет и чувствовали небольшой толчок автомобиля, если попытать поставить рычаг переключения передач в положение «Паркинг», не дожидаясь полной остановки машины. Так срабатывает стопорная система трансмиссии. Она не может гарантировать удержание автомобиля во время стоянки при высоких нагрузках.
Если рассматривать авто с «механикой», то стоит отметить, что при включенной передаче во время стоянки образуется жесткая связь неработающего двигателя с ведущими колесами. При сильном воздействии (к примеру, когда тяжелый автомобиль стоит под уклоном) вращение колес приводит к проворачиванию элементов двигателя. Такая ситуация может стать причиной дорогостоящего ремонта ГРМ или мотора.
При некоторых обстоятельствах, наоборот, не рекомендуется затягивать ручник во время стоянки авто. Зимой после мойки или во время снега с дождем влага, попавшая в механизм привода ручного тормоза, замерзает и заклинивает его.
К факторам, способствующим потере работоспособности стояночного тормоза, можно отнести разрушение оболочки троса. В результате попадания грязи, пыли и влаги под оплетку, а также под влиянием коррозии трос привода ручника закисает и теряет способность перемещаться внутри оболочки, а двигается вместе с ней. Потеря подвижности троса также может происходить в результате плавления оболочки, так как привод стояночного тормоза располагается недалеко от выхлопной системы. Во всех описанных здесь случаях специалисты по ремонту автомобилей рекомендуют заменить трос ручника вместе с оболочкой.
Еще одной часто встречающейся неисправностью привода стояночного тормоза является чрезмерное растяжение троса. При этом не получится сделать нормальную регулировку ручника, поэтому он не сможет удерживать автомобиль в неподвижном состоянии. К тому же, слишком растянутые тросы мешают корректной работе задних тормозных механизмов. После замены привода ручника в обязательном порядке проводится регулировка его натяжения.
Как заменить тросы ручника
Если регулировка ручного тормоза «Газель» оказалась недостаточно эффективной либо вовсе ни к чему не привела, следовательно, придётся поменять тросы привода тормозных колодок. Помимо критического растяжения троса, его следует менять, если во время внешнего осмотра выявлены повреждения. И также показателем для замены служит коррозия и заклинивание троса в защитной оболочке.
Для того чтобы успешно справиться с задачей, подготовьте два ключа на «22», головку на «12» и плоскогубцы. Мы же, свою очередь, расскажем, как поменять трос ручника на «Газели»:
- Поднимите заднюю часть машины, чтобы демонтировать задние колёса и тормозные барабаны с колодками.
- Воспользовавшись головкой на «12», открутите два болта, которыми защитная оболочка прикреплена к щитку тормозного механизма.
- После того как выведите трос гнезда в тормозном щите, нужно переместиться к уравнителю тросов и ключами на «22» ослабить контргайку и регулировочную гайку.
- Далее, следует полностью выкрутить крайнюю гайку, что позволит вывести трос из прорези кронштейна;
- После этого расшплинтуйте ось уравнителя, воспользовавшись плоскогубцами, после чего снимите шайбу и извлеките ось.
- Теперь необходимо отпустить уравнитель, чтобы снять с него трос привода.
Демонтаж второго троса производится аналогичным образом. Что касается установки новых деталей, то для этого вы можете также воспользоваться этой инструкцией, но в обратном порядке. По завершении замены обязательно отрегулируйте стояночный тормоз в соответствии с приведённым в первой части статьи руководством.
