Обслуживание и ремонт передней вилки тяжёлых мотоциклов

Как снять велосипедную вилку

Ниже будет представлена подробная инструкция по демонтажу передней амортизационной вилки с поясняющими картинками.

Первым делом выполняем подготовительные работы, а именно откручиваем все, что крепиться к вилке. В нашем случае это калипер тормозной системы, а также гидролиния передних дисковых тормозов, которая крепится зажимом к штанам вилки. Если у вас установлены тормоза типа V-brake, то демонтируем их. Это также касается датчика скорости, идущего от велокомпьютера, переднего крыла и т.д.
Откручиваем болты, фиксирующие вынос на рулевой трубе, а затем выкручиваем болт якоря вилки велосипеда.
Аккуратно снимаем руль вместе с выносом и опускаем его вниз. На данном этапе следует действовать аккуратно, дабы не повредить гидролинии или случайным ударом металлических частей руля о раму не поцарапать последнюю.
Снимаем проставочные кольца и направляющую гильзу (конус). Для этого аккуратно поддеваем ее небольшой плоской отверткой в районе пропила. Затем достаем верхнее кольцо качения, и верхний подшипник. Все данные действия иллюстрированы картинками ниже.
Все операции выполнены и теперь можно аккуратно извлекать рулевую трубу из стакана. После этого нам осталось достать подшипник, нижнее кольцо качения и снять переднее колесо. Для этого мы ослабляем эксцентрик или откручиваем фиксирующие болты (в зависимости от типа крепления). На этом процесс снятия вилки велосипеда завершен.

Особенности ремонта телескопической вилки

Ремонт телескопической вилки горного велосипеда имеет свои особенности:

Извлеките колесо вместе с крышкой барабана, отвечающего за тормоз.
Выкрутите крепёж грязевого щитка колеса и отсоедините от скользящей трубки вилки, расположенной по левую сторону.
С помощью ключа на 14 мм ослабьте затяжку гайки болта для стяжки траверсы, находящейся вверху рулевой колонки.
Ключ на 27 мм поможет отвернуть на пару вращений пробку, подходящую к амортизатору.
Далее, возьмите ключ на 17 мм и приспустите гайку стяжного болта на нижнем мостике.
Слегка ударяя молотком и подложив под поверхность несущей трубы проставку из дерева, выбейте её из траверс внизу и вверху.
Достаньте из нижней траверсы перо ремонтируемой детали.
Извлеките оставшееся перо точно таким же образом.

Теперь вы знаете, как демонтировать вилку, после ремонта поставьте её на место в обратной последовательности.

Как разобрать амортизационную вилку велосипеда

После того как мы сняли амортизационную вилку с велосипеда, со всех вышеперечисленных компонентов, а именно подшипников, чашек и колец качения, а также рулевой трубы и других участков следует удалить старую отработанную смазку. Наносить новую пока не стоит, ее мы добавим на стадии установки вилки обратно в стакан.

Далее приступим к разборке амортизатора для дальнейшей замены смазки.

Переворачиваем вилку и откручиваем крепежные болты.
Снимаем штаны с ног вилки. В случае необходимости извлекаем сальники.
Удаляем отработанный смазочный материал со всех доступных поверхностей. Данную процедуру можно оставить на потом и выполнить после полной разборки, но предпочтительней это сделать сразу, дабы избежать масленых следов на одежде, инструменте и т.д. Не забываем удалить грязь и смазку с манжет вилки велосипеда, а также внутри самих штанов.
Затем снимаем нижние ограничители хода и упоры ограничителей. Для этого прилагаем небольшое усилие и стягиваем их со штоков.
Откручиваем регулировки на каждой из ног вилки. Они откручиваются при помощи специального ключа, которого у нас, к сожалению, не было. Поэтому нам пришлось сделать самим самопальный ключ для этих дел. Фотку мы приложим ниже, вдруг кому пригодится. Достаем пружины с крышками и эластомерами, а также два штока (по одному из каждой ноги).
Удаляем старую смазку со всех поверхностей вилки.

На этом процесс разборки амортизатора вилки велосипеда закончен. Далее следует нанести новую смазку. Что можно использовать в качестве смазки мы рассмотрим ниже.

Как снять, разобрать и смазать вилку велосипеда

Если вы не знаете как снять и разобрать амортизационную вилку горного велосипеда для обслуживания, ремонта или ее замены, то эта статья вам поможет узнать что для этого нужно, и как это сделать в домашних условиях. Так же здесь будут рассмотрены такие вопросы: как и чем смазать переднюю вилку, периодичность обслуживания и прочие советы по данной теме. Все это будет представлено в виде подробной инструкции с картинками для каждого действия, а также подобрано видео по разборке амортизационной вилки велосипеда. В данной статье мы разберем пружинно-эластомерную вилку RST GILA 100 mm с креплениями под дисковый тормоз.

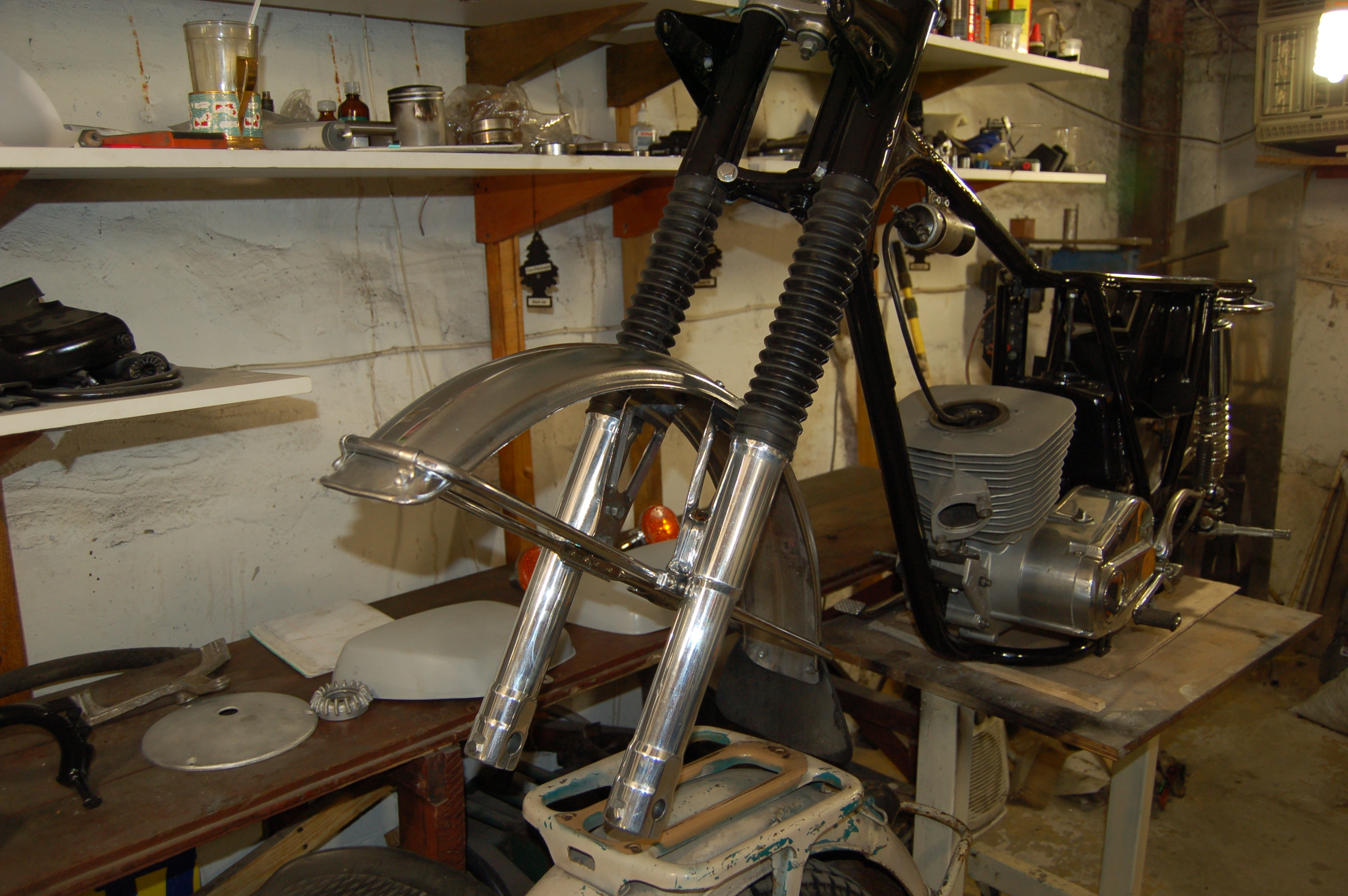

ИЖ Планета. Восставший из хлама. Часть-6

Тогда заворачиваем болт 10 до отказа. Разборка и сборка второго пера вилки ничем не отличается. Промывка. Для промывки используется бензин или керосин в количестве 200 см. куб. Для этого необходимо отвернуть пробки 1 (и промывочная жидкость и смазочная заливаются под пробку 1), винты и слить смесь, залить в каждое перо промывочную жидкость и немного прокачать перья, слить жидкость и закрутить винты. Рабочая смесь. Состав рабочей смеси для амортизаторов передней вилки зависит от условий эксплуатации. В летнее время это смесь из 75 % машинного масла и 25 % трансформаторного масла. Зимой (актуально для мотоциклов с колясками, так как на двух колесах зимой не уютно) 15 % автомобильного и 85 % трансформаторного или 50 на 50 турбинного и трансформаторного масла.

Источник

Чем и как можно смазывать амортизационную вилку велосипеда

Для смазки всех узлов передней вилки велосипеда, включая как амортизатор, так и подшипники рулевой трубы, я использую смазку Литол-24. Есть мнения, что она негативно влияет на алюминиевые детали при попадании влаги. Но используя ее на протяжении пяти сезонов, никаких негативных последствий замечено не было. К преимуществам данной смазки можно отнести хорошую устойчивость к температурам. Она не густеет как на сильном морозе до -50 С, так и при сильной жаре (до 150 С).

Многие советуют заливать в штаны вилки жидкие машинные масла, масло для швейных машинок и прочие. Лично на моем опыте было замечено ухудшение работы амортизатора вилки (наблюдались рывки при сжатии и отскоке пружины). Да и если бы жидкие масла работали лучше, производители заливали бы их изначально, чего они не делают.

Чем смазывать вилку велосипеда мы разобрались. Далее рассмотрим как это делать. Наносим смазку на пружину с избытком (втрамбовываем смазочный материал между колец пружины), лишняя выйдет через отверстие под шток и в случае избытка ее в штанах, выдавится через сальниковые уплотнения (но перебарщивать тоже не стоит). Также наносим смазку в пазы манжет и добавляем в штаны вилки. Тонким слоем смазываем все трущиеся детали.

Перед установкой вилки в стакан не забываем смазать подшипники, кольца и чашки.

На этом процесс смазки окончен и можно перейти обратно к сбору и установке велосипедной вилки.

Капитальный ремонт

В некоторых случаях передняя вилка мотоцикла повреждается настолько, что её приходится менять полностью. Разбирать узел при этом нерационально, поскольку никакой пользы эта процедура вам не принесёт. Поэтому можете начать разборку, смело отвернув гайки крепления перьев и удалив их.

Теперь нужно снять стяжной болт верхнего мостика и открутить руль, полностью демонтировав его. Снимайте гайку рулевой колонки и защитный колпачок, под которым находится подшипник. Теперь вам предстоит достать его шарики и проверить, отсоединяется ли вилка от рамы мотоцикла. При возникновении проблема вам может понадобиться немного отрихтовать крепления молотком, чтобы придать им нужную форму.

При отсоединении вилки старайтесь отводить её вперёд медленно, слегка наклоняя, чтобы не потерять шарики нижнего подшипника. При установке новой вилки обильно смазывайте посадочные места обоих подшипников Литолом, чтобы облегчить поворот руля мотоцикла. Сборку производите в обратном порядке, стараясь тщательно затягивать все болты и гайки. Если в новую вилку потребуется залить масло, сделать это можно будет, просто открутив гайку крепления пера.

Как разобрать вилку

Отсоединив вилку от велосипеда, переходим непосредственно к разбору. В зависимости от вида переднего амортизатора велосипеда, способ разбора может немного отличаться.

Рассмотрим процесс разборки на пружинно-эластомерной передней вилке:

При помощи ножа вытаскиваем заглушку или ручку регулировки жёсткости и блокировки, если вилка имеет какие-либо настройки. Шестигранником выкручиваем болты;
Снимаем «штаны» с «ног». Вытряхиваем из «штанов» пружину с эластомером. Вытираем тряпкой от грязи и масла внутренние детали: (эластомер, пружину), пыльники, башинги и сами «ноги». Осматриваем все детали, чтоб не было трещин или царапин. При сильном загрязнении пыли и её частички попадают внутрь и засоряют переднюю вилку, что в результате приводит к поломке. Проверяйте, чтоб при снятии масло не было между щелями или снаружи;
Устраняем волнующую вас проблему или осуществляем замену составной части вилки. Вымываем в керосине или вытираем детали. Смазываем необходимые детали, пружину лучше смазывать более густой смазкой и собираем в обратном порядке.

Можно не откручивать полностью переднюю вилку, а снять только колесо и соединения тормоза, после этого выкрутит болты. А потом снять «штаны» с «ног».

Зачем и как часто нужно менять масло?

Если вы приобретаете мотоцикл без пробега по РФ, например в Москве это можно сделать в компании synergosmoto.com, то к замене масла вы подойдете не скоро, однако после продолжительной эксплуатации даже на таких байках прийдется менять масло обычно после 5000-7000 км. Основных функций у масла в вилке мотоцикла две – роль демпфера, и впитывать остатки металлической стружки. В первом случае, потеря масла приведет к ухудшению ездовых качеств, вилка станет «клевать», может начать стопорить и тд. Подобное поведение не только мешает полноценно передвигаться, но и может спровоцировать ДТП. Загрязненное металлической стружкой масло теряет свои смазочные свойства, что приводит к быстрому износу деталей.

Помимо этого масло следует заменять при:

утечке
после зимнего простоя
после длительного простоя
в установленный производителем срок

Последний вариант наиболее предпочтительный, ведь чаще всего владельцы мототехники проводят именно плановую замену масла в вилке. Каждый производитель указывает, как часто следует заменять смазочный материал в вилке. Этот параметр зависит и от типа байка и от конструкции вилки. Для городских мотоциклов замену рекомендуют проводить раз в 10 – 15 тысяч км, а для кроссовых и эндуро этот показатель может снизиться до 5 – 10 тысяч км.

Ремонт

Если вам удалось полностью разобрать вилку мотоцикла, нужно будет помыть все детали в бензине, удалив с них остатки масла и грязи. Однако не следует использовать абразивные инструменты вроде напильника, наждачки и даже металлической губки — при этом вы рискуете повредить специальное покрытие, которое защищает компоненты вилки от ускоренного износа. После промывки тщательно вытрите разложенные на столе детали бумажными салфетками либо специальными тряпочками, не оставляющими ворса на металле. При разборке пера может возникнуть проблема, которая связана с приклеиванием сальника к окружающим поверхностям — его нужно будет смочить бензином, а через 15 минут извлечь ножом либо отвёрткой с тонким прямым шлицом. Старайтесь не повредить вилку, чтобы не столкнуться с расходами на приобретение новых компонентов.

Каждое перо нужно будет перевернуть, чтобы извлечь из него мелкие детали — их также перемывают, после чего можно приступать к сборке узла. Чтобы передняя вилка мотоцикла могла работать в соответствии с параметрами, установленными производителем, старайтесь аккуратно устанавливать все компоненты, проверяя, чтобы они плотно прилегали друг к другу. Когда перо будет собрано, вам придётся закрыть его, устанавливая детали в следующем порядке:

Шайба;
Сальник;
Стопорное кольцо;
Пыльник.

Осталось только закрутить болт, расположенный в нижней части пера, и установить на вилку пружину.

Если вам пришлось поменять сальники на вилке мотоцикла, нужно будет обязательно выполнить замену масла, чтобы обеспечить работоспособность узла. Большинство опытных мотоциклистов рекомендует заливать жидкость, рекомендованную производителем — она обеспечит идеальную комфортабельность и максимальную безопасность вождения двухколёсного транспортного средства. Однако при желании вы можете залить в вилку мотоцикла масло с большей либо меньшей вязкостью — при этом удастся повысить и снизить жёсткость передней подвески соответственно. Масла для вилки одного производителя можно смешивать, получая комбинацию с уникальными характеристиками. Например, из масел 10W и 5W удастся получить жидкость для вилки мотоцикла с уровнем вязкости 7,5W.

В собранное перо заливаем масло — для этого лучше ознакомиться с инструкцией по эксплуатации мотоцикла. Теперь нужно прокачать амортизатор вилки. В процессе прокачки он будет издавать бульканье, шипение и другие странные звуки. Не пугайтесь. Поскольку это свидетельствует о выходе воздуха из замкнутой системы и о достижении вами своей цели. После выхода воздуха из амортизатора останется только установить заглушку, стопорное кольцо и верхний пыльник, а потом продолжить окончательную сборку вилки мотоцикла.

Последствия езды с текущей вилкой

Если амортизатор или перья вилки текут и замаслены, значит есть тому причина. Если вовремя не устранить проблему, то можно получить, вместо нормальной подвески, неуправляемого и скачущего от любой трещины в асфальте мотоцикл. Более того, вилочное масло обычно вытекает на тормозные суппорты и заливает тормозные колодки

И, как следствие, значительное снижение эффективности системы торможения, что для мотоциклов жизненно важно

Ремонт поврежденных перьев и стаканов вилки мотоцикла

При ДТП очень часто удар приходится в переднюю часть мотоцикла. В результате этого часто гнутся перья и стаканы вилки мотоцикла, а так же часты случаи повреждения мотоциклетной траверсы. При этом часто нет необходимости в покупке и установке новых дорогостоящих запчастей. Наш мотосервис выполняет работы по ремонту и восстановлению вилок и траверс мотоциклов:

Правка перьев вилки мотоцикла
Правка стаканов вилки мотоцикла
Правка мотоциклетной траверсы

Очень часто при эксплуатации мотоцикла могут образоваться механические повреждения зеркала пера вилки. Это так же приводит к течи вилки. При этом замена сальников и пыльников не помогает. В этом случае необходим ремонт поверхности и полировка пера вилки мотоцикла

Замена и обслуживание подшипников подвески

Важную роль в подвеске мотоцикла выполняют подшипники колес и рулевой колонки.

Момент замены подшипников колес наступает, когда мотоцикл начинает рыскать по дороге даже на небольшой скорости. При этих признаках необходимо заменить подшипники в колесе мотоцикла.

Подшипник рулевой колонки так же изнашивается. Из-за чего мотоцикл при рулении начинает нестабильно вести себя в поворотах, руль сам становиться в определенное положение (обычно посередине). Устранение этой неисправности возможно только заменив рулевой подшипник мотоцикла.

Если при проезде неровности дороги или при торможении Вы ощущаете стук в районе рулевой колонки, то это первый признак необходимости обслуживания рулевых подшипников мотоцикла. Если это не сделать своевременно, то это может привезти к более дорогому ремонту и к замене не дешевых рулевых подшипников.

Ремонт или замена заднего амортизатора

Если при езде на загруженном мотоцикле задний амортизатор пробивает или мотоцикл раскачивает при проезде неровностей, то вероятно пришло время замены заднего моноамортизатора или 2-х задних амортизаторов, в зависимости от модели Вашего мотоцикла.

Если модель амортизатора, установленного на Ваш мотоцикл, разборная, то наш мотосервис производит ремонт заднего амортизатора мотоцикла.

Выставить правильный сэг с помощью преднатяга пружин.

Сэг может быть отрегулирован в каких-угодно условиях, с том числе непосредственно перед выездом. Учитывайте, что состояние подвески может сильно повлиять на измерения. При проведении измерений не «плюхайтесь» на мотоцикл, делайте все плавно и аккуратно.

С помощью рулетки и хомутика проведите измерения:

Вилка полностью разжата.

Поднимите мотоцикл на мотокроссовый стенд или табуретку. Не используйте подкаты, переднее колесо мотоцикла должно быть вывешено. Закрепите хомутик (пластиковую стяжку) на пере вилки вплотную к пыльнику.

Сэг мотоцикла (статический сэг).Аккуратно спустите мотоцикл с мотокроссового стенда или табуретки. Расстояние, на которое проскользит хомутик или стяжка по перу вилки мотоцикла и будет являться сэгом передней вилки мотоцикла (статическим сэгом).

Общий сэг.

Займите свою обычную позицию, сидя или стоя на мотоцикле, поставив обе ноги на подножки. Упритесь локтем в стену или попросите друга помочь подержать мотоцикл. Общее расстояние, на которое проскользит хомутик или стяжка и будет общим сэгом.

Значение переднего общего сэга: Найдите в мануале к своему мотоциклу значение полного хода вилки. Общий сэг мотоцикла должен составлять около 33% от полного хода вилки.

Воспользуйтесь рулеткой. Не «плюхайтесь» на мотоцикл.

Измерение 1. Задний амортизатор полностью разжат.

Поднимите мотоцикл на мотокроссовый стенд или табуретку. Не используйте подкаты, заднее колесо мотоцикла должно быть вывешено. Измерьте длину вертикальной линии от центра оси заднего колеса до отмеченной кусочком изоленты тоски на пластике мотоцикла или выхлопной трубе.

Измерение 2. Сэг мотоцикла (статический сэг).

Аккуратно спустите мотоцикл с мотокроссового стенда или табуретки. Проведите повторное измерение. Разница между первым и вторым измерением и будет статическим задним сэгом мотоцикла.

Измерение 3. Общий сэг.

Займите свою обычную позицию, сидя или стоя на мотоцикле, поставив обе ноги на подножки. Упритесь локтем в стену или попросите друга помочь подержать мотоцикл. Проведите повторное измерение. Разница между первым и третьим измерениями и будет общим задним сэгом мотоцикла.

Значение заднего общего сэга: Найдите в мануале к своему мотоциклу значение полного хода заднего амортизатора. Общий сэг мотоцикла должен составлять около 33% от полного хода заднего амортизатора.

Как поставить вилку обратно на велосипед

Для начала осмотреть подшипниковое кольцо. На нем не должно быть повреждений и отбитых краев. В противном случае понадобится его замена (если ставится старая вилка). Последовательность сборки:

1. Надеть кольцо на стык вилки с рулевой колонкой.

2. Охватить его разводным ключом сверху.

3. С помощью молотка мягкими ударами по губкам ключа равномерно запрессовать кольцо. Забиваем «по звуку»: пока он будет глухой, продолжаем прессовать, звонкий – кольцо стало на место.

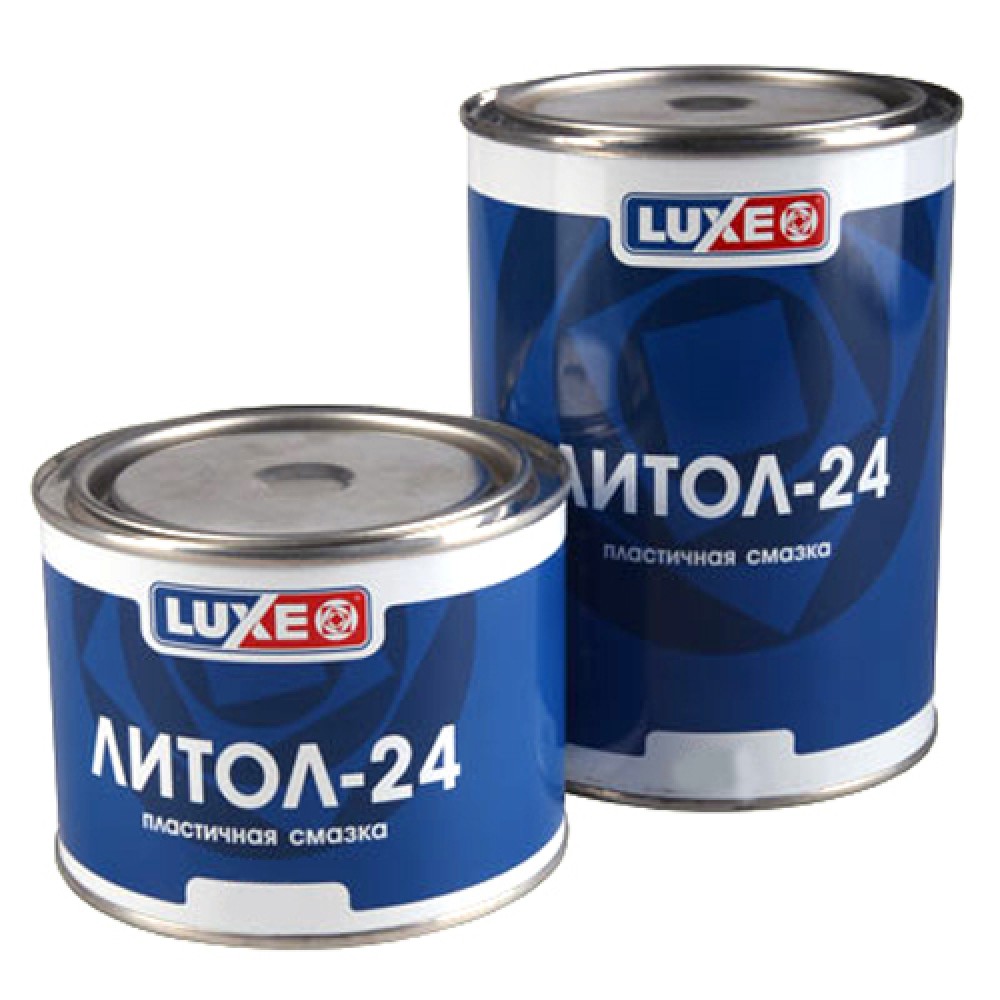

4. Смазать поверхность стопора (смазка – литол-24, буксол или специальный состав).

5. Аккуратно уложить подшипник шариками наверх. На него тоже можно нанести немного смазки. Под подшипник обязательно кладется уплотнительная шайбочка.

6. Аккуратно вставить шток в стакан и повторить все работы по снятию в обратном порядке.

Зачем снимать и разбирать вилку велосипеда

Вилка велосипеда, как и все остальные компоненты, могут подлежать замене, ремонту или обслуживанию. Поэтому прежде чем приступить к данным процедурам, нам необходимо снять ее с велосипеда, а в некоторых случаях и разобрать амортизатор по запчастям. В каких же случаях нам придется ее снимать? Прежде всего — это при ее замене на другую. Во вторых – может понабиться замена подшипников и/или опорных чашек, нанесение нового смазочного материала, а также, бывают случаи, когда необходимо выравнивать рулевую трубу или производить другие ремонтные работы.

Разобрать амортизатор вилки велосипеда чаще всего приходится для замены смазки или износившихся компонентов. Например, такими могут быть сальники (манжеты) и т.д.

Инструменты для ремонта мотоциклов

Часто ли или редко вы будете пользоваться мотоциклом, профилактические и ремонтные работы неизбежны. Поэтому лучше всего заранее запастись необходимыми инструментами. Вам понадобятся следующие инструменты для ремонта мотоциклов.

Гаечные ключи. Оптимальным вариантом будет комбинированный набор.
Торцовые головки. Они тоже продаются набором и имеют разные размеры. Посмотрите, чтобы в комплекте была свечная головка. Удобно с ее помощью извлекать свечу, удерживая ее. Для отворачивания и вкручивания крепежных деталей нужен вороток, который имеет храповый механизм.
Ключ, с помощью которого затягиваются до необходимости резьбовые соединения. Он называется динамометрический.
Набор отверток.
Молотки. Боек из стали на молотках должен быть разной массы, от ста до пятисот грамм. Удобно иметь молоток, который имеет боек из пластмассы или резины.
Кусачки, плоскогубцы, пассатижи.
Щипцы, которые используются для того, чтобы снимать стопорные кольца.
Чтобы выбивать оси или валы, понадобятся выколотки, выполненные из мягкого металла. А для того, чтобы выбивать штифты, нужны выколотки из стали.
Несколько видов зубил с разной шириной лезвия.
Съемник.
Манометр позволит вам проверить давление в шинах.
Чтобы измерить диаметр цилиндра, нужен нутромер.

Это далеко не полный перечень инструментов, который понадобится вам для ремонтных работ. Дело в том, что некоторые специфические инструменты понадобятся для некоторых конкретных работ. И приобрести их можно в том случае, если в этом возникнет необходимость.

Книги по ремонту мотоциклов

Очень большую помощь вам могут оказать книги по ремонту мотоциклов. Хотя в них можно найти и другую нужную вам информацию. В книгах вы сможете узнать историю развития любимой вами модели мотоцикла, устройство его, принципы безопасного вождения. В книгах вы найдете много полезной и необходимой вам информации. Различные упражнения, практические советы, которые помогут вам грамотно и безопасно водить мотоцикл, и с легкостью произвести мелкие ремонтные работы.

Удачи вам на дорогах. Ваш железный друг никогда вас не подведет, если отношение к нему будет соответственное.

Основные детали

Условно переднюю вилку можно разделить на четыре составляющих блока:

амортизатор – часть, принимающая на себя основную нагрузку по амортизации неровностей и хода велосипеда, в части моделей это пружина, в другой – герметичная камера;
демпфер – амортизация мелких неровностей, которые должны быть отработаны быстро;
корпус – то, что несёт основную нагрузку: рулевая труба, внутренние трубы (шатуны), корона,соединяющая рулевую и внутренние трубы, ноги (нижний амортизационный блок, в который входят шатуны), горилла (перемычка, соединяющая ноги);
фурнитура – переключатели и настройки на короне, ногах, набор креплений для оси колеса и тормозов, пыльники и манжеты для защиты механизмов.

Названия частей передней вилки велосипеда

Данная структура немного изменяется в нестандартных компоновках вилки. Например, перевёрнутые передние вилки имеют шатуны, направленные вниз, и такая структура позволяет амортизировать больше мелких неровностей, но увеличивает вес и время на обслуживание — такой механизм быстрее загрязняется.

Телескопическая вилка мотоцикла

Второй серьезный недостаток телескопической вилки мотоцикла – ее недостаточная жесткость. Рычаг «ось колеса – рулевая колонка» очень длинный, и вилка, конечно, изгибается, отчего увеличивается трение в зоне контакта подвижных и неподвижных труб. А это ухудшает реакцию срабатывания подвесок и увеличивает износ труб. К тому же конструкторам нельзя забывать о рулевой колонке, которая воспринимает все нагрузки: ее тоже приходится непрерывно упрочнять по мере роста скоростей движения. Здесь вступает в действие эффект погони за собственным хвостом. Пытаясь улучшить жесткость вилки мотоцикла, инженеры ста.ли увеличивать диаметр труб – сегодня встречаются трубы диаметром до 45 мм! Но это, естественно, увеличивает массу вилки и требует упрочнять рулевую колонку мотоцикла. В результате головка рамы становится мощнее, а вся рама мотоцикла тяжелее. С чем снова надо бороться. И так без конца.

В попытках усовершенствовать переднюю подвеску родилось множество новых вариантов. Ни один из них пока не победил – что говорит о том, что век «телескопа» еще не кончился. Но познакомиться с некоторыми конструкциями все же следует. Хотя бы потому, что одна из них может оказаться примененной на том мотоцикле, который Вы купите. А если и не окажется, то все равно знать об этом полезно.

Среди новых систем, условно сохраняющих схему телескопической вилки мотоцикла, но имеющих иное конструктивное исполнение, выделяется подвеска «Mono-Arm», предложенная голландской фирмой «White Power».

Здесь перья вилки заменены одной штампованной неподвижной стойкой, по которой, как по направляющей, скользит кронштейн, к которому консольно крепится колесо. Между кронштейном и направляющей установлены игольчатые подшипники. Для подрессоривания и амортизации используется стандартная амортизаторная стойка, такая же, какие устанавливаются в задней подвеске мотоцикла. Все вроде бы хорошо, но пока никто не решается запустить эту конструкцию в серию.

Итальянцы пошли дальше. Они стали серийно устанавливать на мотоциклы переднюю подвеску, очень напоминающую ту, что применяется на переднем колесе.. самолетов. А чем не образец? Колесо консольно крепится к рычагу, соединенному с центральным амортизатором. А тот в свою очередь соединен с рулевой колонкой. И опять: вроде бы все здорово, а массового развития система не получила. Фирма BMW продвинулась дальше других. Уже с 1993 года на мотоциклах серии «R» она серийно устанавливает новую подвеску, получившую название «Telelever».

На первый взгляд это обычный «телескоп». Но трубы здесь несут только функции направляющего аппарата. Мостики разнесены: верхний через подшипник соединен с тем местом рамы, которое только с натяжкой можно назвать рулевой колонкой мотоцикла, нижний, связанный с подвижными трубами, шарнирно соединен с продольным рычагом, опирающимся на двигатель. Между рамой и этим рычагом размещается одна амортизационная стойка. Система «Telelever» в значительной мере избавлена от недостатков «телескопа». Она обладает очень высокой жесткостью, анти-клевковым эффектом и стабильной характеристикой. Существует множество других вариантов подвесок для мотоциклов. Одни разработаны только теоретически. Другие использовались на гоночных мотоциклах и даже приносили высокие титулы. Третьи внедрены в серии. Прослеживается достаточно четкая тенденция консольного крепления колеса к продольному рычагу – это сулит хорошие показатели управляемости. Но телескопическая вилка мотоцикла все еще доминирует в массовой продукции. И потому очень велика вероятность, что именно ею будет оснащен купленный Вами мотоцикл.

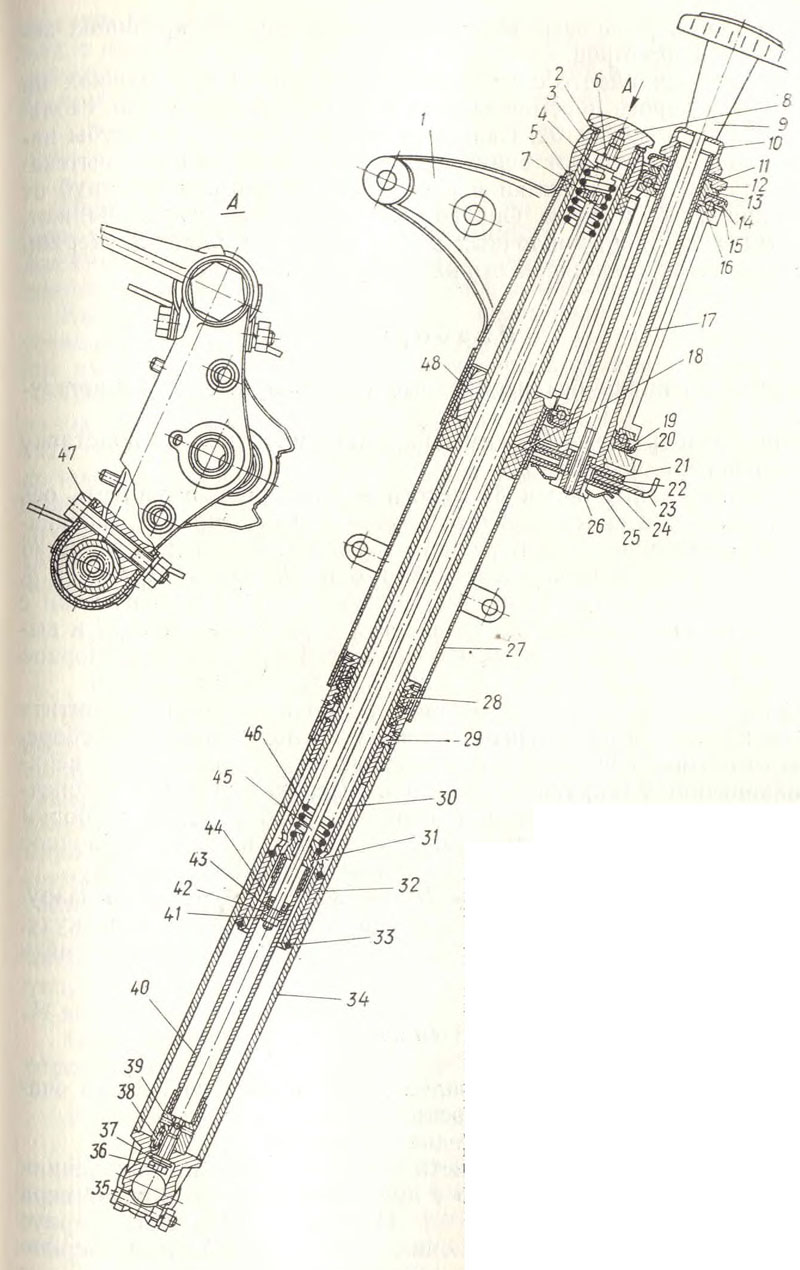

Принципиально телескопическая вилка некоего обезличенного мотоцикла состоит из двух направляющих элементов («перьев»), соединенных между собой вверху двумя мостиками ирулевой колонки, а внизу – осью колеса. В рулевой колонке вилка мотоцикла может поворачиваться на подшипниках. Каждое перо состоит из неподвижной несущей трубы («стакан»), подвижной трубы и пружинно-гидравлического амортизатора. Неподвижная труба на верхнем конце имеет конус, который входит в соответствующее отверстие верхнего мостика. Труба крепится в верхнем мостике пробкой, а в разрезном отверстии нижнего – стяжным болтом.

Подвижная труба в нижней части имеет проушину для крепления оси колеса, приливы для фиксации тормозного диска и крепления крыла.

Гидравлический гаситель колебаний закреплен внутри трубы, на него опирается цилиндрическая пружина.

В каждое перо вилки мотоцикла через отверстия для пробок заливается строго определенное количество жидкости (вилочного масла) для амортизаторов-вилки мотоцикла.

Техническое обслуживание вилки

Помимо профилактического осмотра вилка также требует регулярного ухода, а именно:

через каждые 100-150 км пройденного пути необходимо осуществлять чистку и смазку ног на сальниках;
через каждые 500-1000 км – разборка и полная смазка сальников;
через каждые 4000-5000 км или как минимум раз в год производится замена масла (относится к масляным вилкам)

В целом, велосипедная вилка должна смазываться хотя бы раз в сезон, однако при активной эксплуатации велосипеда данную процедуру рекомендуется проводить чаще. Если в качестве примера рассматривать пружинно-эластомерную вилку, то процесс смазывания будет выглядеть следующим образом:

С помощью шприца масло заливается под пыльник.
Чтобы смазочный материал распределился равномерно, вилку нужно разработать.
Остатки масла необходимо удалить мягкой тряпкой.

По мнению специалистов, в качестве смазочного материала лучше применять силиконовые и прозрачные консистентные смазки.

Помимо смазки уход за велосипедной вилкой включает в себя также содержание устройства в чистоте. Чтобы исключить возможность попадания грязи в масло и сбоя в работе велосипеда после каждой прогулки нужно протирать ноги вилки возле пыльников.

Также велосипедную вилку можно отрегулировать, выставив сэг или отскок (если предусмотрена такая возможность). Однако как отмечают специалисты, данную процедуру следует выполнять поэтапно: после изменения каждого параметра следует проверять ход велосипеда. В противном случае, велосипедист может упустить разницу в ходе, а эффект от регулировки вилки будет смазан. Стоит отметить, что мастера советуют начинать регулировку данного устройства из нейтрального положения, в котором отскок должен быть выставленный наполовину, а стрелки компрессии откручены полностью против часовой стрелки.

Переборка перьев вилки (видео)

Небольшие рекомендации

Объемы масла Правое перо (с красным наконечником) — 150 мл Левое перо (с синим наконечником) — 125 мл

Давление воздуха Для райдера весом

95 кг: Правое перо (с красным наконечником) — 70-80 psi / 5.2 bar Левое перо (с синим наконечником) — 150 psi / 10.3 bar

Для райдера весом

65 кг: Правое перо (с красным наконечником) — 40-45 psi / 3.1 bar Левое перо (с синим наконечником) — 100 psi / 6.9 bar

Рекомендуется заливать масло вязкостью 15 или 20 WT.

Краткая инструкция

Снимаем перья с питбайка.
Стравливаем воздух и выкручиваем ниппель, используя 9 мм головку.
Выкручиваем маленький винтик, который удерживает нижнюю часть пера (куда вставляется ось колеса) от самоотворачивания.
Снимаем верхнюю часть пера где находятся настроечные болты.
Убираем нижнюю часть пера. Внутри находится небольшая крышка под шестигранный ключ с двумя маленькими дырочками. (под ней находится масло).
Выкручиваем болтик и сливаем масло.
Снимаем верхнюю часть пера и достаем пружину из корпуса

Протираем остатки старого масла.
Откладываем в сторону внутреннюю часть и как следует очищаем внутри корпуса, особое внимание стоит уделить проверке сальников и пыльника.
Снимаем крышку под которой находилось масло и протираем все внутри, чтобы было так же чисто.
Затем заливаем масло.
Устанавливаем на место крышечку, и прокачиваем как следует перо несколько раз, чтобы удалить весь воздух.
Завинчиваем болтиком под шестигранник крышку, затягиваем. Убираем излишки масла.
Вставляем внутреннюю часть в корпус, устанавливаем нижнюю часть пера, закручиваем болтик, предотвращающий самоотворачивание, и устанавливаем ниппель.
Накачиваем воздух.
Кладем жирно смазку на пружины и возвращаем на место.
Закручиваем верхнюю крышку.
Устанавливаем перья на питбайк.
