Неправильно показывает температура двигателя
К сожалению, когда датчик температуры показывает слишком низкое, слишком высокое значение или колебания то есть неправильно показывает значение нагрева двигателя, вы не знаете, что-то не так с двигателем, датчиком или чем-то еще. Если датчик не находится в красной зоне, и не вы видите пар, выходящий из-под капота, конечно.
Но вот быстрая диагностика, которая может помочь вам, когда вы подозреваете, что что-то не так с вашим датчиком.
Если возможно, проведите эту первоначальную проверку после того, как двигатель проработал более 20 минут, или, как только ваш датчик покажет состояние перегрева.
Откройте капот и проверьте следующее:
- Уровень охлаждающей жидкости должен быть на отметке Full Hot на резервуаре охлаждающей жидкости. Низкий уровень приведет к перегреву двигателя.
- Хладагент должен выглядеть зеленым или оранжевым. Ржавый или мутный цвет указывает на загрязнение и может привести к перегреву.
- Охлаждающий вентилятор должен начать работать при около 230 ° F (110 ° C), что обычно происходит после 20 минут работы двигателя. Если охлаждающий вентилятор не включится, это приведет к перегреву.
- Сравните температуру головки двигателя, возле термостата и верхнего шланга радиатора. Оба должны чувствовать жарко на ощупь. Верхний шланг радиатора соединяет верхний бак радиатора с двигателем на корпусе термостата.
- Если шланг холодный или теплый, но двигатель горячий, термостат застрял закрытым, радиатор забит или водяной насос не работает. Все это приведет к перегреву двигателя.
- Если шланг и двигатель кажутся немного теплыми, но не горячими, термостат, скорее всего, застрял в открытом положении и не позволит двигателю достичь рабочей значений, датчик будет показывать ниже обычной температуры.
- Нижний шланг радиатора должен быть немного теплым, но не таким горячим, как верхний. Если верхний и нижний шланги радиатора имеют примерно одинаковую температуру, охлаждающая жидкость не циркулирует (перегревается) или термостат застрял в открытом положении (двигатель ниже рабочей температуры).
- Посмотрите вокруг на возможные признаки утечки. Проверьте шланги радиатора, радиатор и водяной насос. Если вы видите утечку охлаждающей жидкости, в системе заканчивается охлаждающая жидкость и двигатель перегревается.
Сравните свои результаты с показаниями датчика и определите, является ли показание датчика точным.
Следующие разделы помогут вам найти потенциальные проблемы за датчиком, который читает низкий, высокий или колеблющийся сигнал нагрева или охлаждения двигателя. Затем вы найдете процедуру для проверки как отправляющего устройства, так и, при необходимости, датчика температуры.
- Если показания датчика температуры низкие
Если он продолжает показывать низкий уровень, не является распространенным явлением, если нет проблем с системой охлаждения.
Потенциальные проблемы включают в себя:
- Застрявший термостат
- Низкий уровень охлаждающей жидкости (в холодном климате)
- Датчик температуры отключен от блока отправки
- Неисправный датчик
- Проблемы с цепью в датчике или отправляющем устройстве (слабые или корродированные разъемы).
- Проблемы с автомобильным компьютером, если компьютер работает как интерфейс
Проверка в домашних условиях
После снятия, остается убедиться, что датчик неисправен. Для этого, нужно знать, как проверить датчик температуры охлаждающей жидкости на ВАЗ 2114 самостоятельно. Надо измерить его сопротивление в холодном состоянии и после помещения в кипяток:
Сопротивление на клеммах выкрученного из автомобиля прибора составляет около 3500 ОМ;
Сопротивление, после погружения его в стакан с кипятком должно быть ниже 200 Ом;
Получение промежуточных значений, не так важно;
Если показания сильно отличаются, значит ДТОЖ следует заменить. Смотрите на его маркировку, и приобретаете такой же датчик. Затем вкручиваете его на место старого, и подключаете к нему разъем. Не забудьте залить в систему тосол. Теперь вы знаете, как проверить ДТОЖ на ВАЗ 2114.
Загорелся значок температуры на приборной панели: что делать?
Раньше приборная панель автомобиля состояла из тахометра, спидометра и пары индикаторов. Поэтому разобраться в том, что происходит с машиной, не составляло труда. Сейчас же ситуация изменилась: наличие огромного количества различных показателей, которые периодически загораются, способно запутать практически любого водителя. Нередко мастера сервисных центров и продавцы в автосалонах советуют автовладельцам не обращать особого внимания на все эти лампочки
Однако обращать внимание не просто надо, а необходимо, так как загоревшийся индикатор оповещает о сбоях в работе какой-либо системы автомобиля. То же относится и к загоревшемуся значку температуры двигателя. Сегодня в этой статье мы расскажем, что это значит и какие меры нужно предпринять
Сегодня в этой статье мы расскажем, что это значит и какие меры нужно предпринять.
Лампочка температуры
Итак, если индикатор температуры загорается, а затем гаснет в течение нескольких секунд после запуска двигателя, то беспокоиться не о чем. Если продолжает гореть то, скорее всего, охлаждающая жидкость в системе находится на очень низком уровне, или сама система дала сбой. Может случиться так, что пиктограмма температуры загорелась при движении автомобиля. Причины у этого явления те же, что мы описали выше.
В чём заключается важность температуры двигателя?
Двигатель — один из важнейших агрегатов автомобиля, или можно даже сказать, самый важный. ДВС включает в себя различные механизмы, а так же целые системы. Одним из основных факторов, оказывающих существенное влияние на работу мотора, является температура.
Например, когда двигатель прогрет недостаточно, топливная смесь не сможет преобразоваться в цилиндрах должным образом. Это ведёт к потере мощности и ускоренному износу двигателя. Что касается перегрева, то тут всё ещё хуже. При перегреве головка блока цилиндров деформируется, что приводит к разгерметизации охладительных и смазочных систем. А это, в свою очередь, ведёт к падению уровня охлаждающей жидкости и повышенному расходу масла.
Однако это ещё не самые страшные последствия перегрева. В худшем варианте поршневые кольца могут потерять свою упругость, стенки цилиндров окажутся повреждены, а двигатель в конечном итоге просто заклинит. Владельцу автомобиля это будет стоить немало денег, затраченных на ремонт.
Что предпринять?
Если во время движения загорелась лампочка температуры, то в первую очередь необходимо включить на полную мощность отопительную систему для того, чтобы некоторое количество тепла перешло от двигателя к системе отопления. После этого, не глуша машину, делайте остановку, открывайте капот и смотрите, работает ли вентилятор. Потом выключайте зажигание и проверьте температуру радиатора рукой. Если радиатор не нагрелся, то возможно, что неисправен термостат. Если почувствуйте тепло, то проблема, скорее всего, в помпе. Пусть ДВС полностью остынет, тогда можно будет долить антифриз до нормы.
Ваши действия, если загорелась лампочка температуры:
- Включите отопление
- Сделайте остановку
- Проверьте вентилятор во время работы двигателя
- Заглушите машину
- Проверьте радиатор
- Посмотрите натяжение приводного ремня
- Дождитесь полного остывания двигателя
- Долейте антифриз
- Поставьте машину в гараж
Итог
А итог тут один: если игнорировать сигнал значка температуры, то можно отправить свой автомобиль на долгий и дорогой ремонт, так как последствия в этом случае не заставят себя ждать.
Источник
Способы решения проблемы
Система охлаждения ДВС должна обладать такой мощности, чтобы в самый жаркий день, при особо тяжёлых условиях движения, когда мотор отдаёт максимальную мощность, а обдува радиатора встречным воздухом почти нет, стрелка указателя температуры не выходила из положенной нормальной зоны.
Обеспечить это можно лишь применяя термостат — прибор, регулирующий поток жидкости через радиатор. Естественно, в случае отказа термостата в положении максимальной эффективности охлаждения система будет работать на полную мощность всех своих способностей, и нагреть двигатель до приемлемой температуры не получится ни при каких условиях.
Проверка термостата
Простейший способ проверки работы термостата состоит в оценки разницы температур между блоком двигателя и радиатором в процессе прогрева мотора.
Пока температура не дойдёт до начала открытия клапана термостата, а это у разных машин может составлять 60-90 градусов с возможными отклонениями в обе стороны, радиатор должен оставаться относительно холодным. Небольшой подогрев допустим из-за утечек, связанных с организацией потока через рабочий элемент.
После открытия радиатор должен быстро разогреться, и его температура практически сравняется с головкой и блоком цилиндров. Более точно диагностику можно произвести бесконтактным измерителем температуры. Чем меньше ход открытия термостата, тем сильнее охлаждается радиатор при организации через него потока воздуха, например, принудительным включением вентилятора.
Так вычисляется неполное открытие, но если радиатор и блок будут прогреваться синхронно с самого начала, то термостат неисправен, и уже неважно, в каком положении заклинило его клапаны
Удаление воздуха из системы охлаждения ДВС
Воздух в системе охлаждения практически всегда вызывает обратный эффект – перегрев мотора. Но есть машины, где воздушные пробки могут вызвать неверные показания датчика, отправляющего сигнал на приборную панель. Водитель будет введён в заблуждение низкими значениями индицируемой температуры, хотя реально двигатель близок к кипению.
В конечном счёте всё прогреется, и критическую температуру датчик зафиксирует, но момент будет упущен, и двигатель получит повреждения.
Чтобы этого не произошло, необходимо серьёзно относиться к изгнанию воздушных пробок из системы при замене антифриза или доливке взамен утерянного. Обычно ослабляются крепления водяных шлангов на патрубках в самых верхних точках агрегата, после чего воздух выходит.
Некоторые моторы предусматривают наличие специальных штуцеров развоздушивания системы. Их наличие и расположение должны быть известны водителю.
Замена датчика температуры ДТОЖ
Как и всякий измерительный прибор, датчик температуры охлаждающей жидкости (ДТОЖ), может отказать не полностью, что было бы мгновенно обнаружено, а частично.
Показания индикатора будут страдать серьёзной погрешностью, водитель обеспокоится пониженной температурой уже горячего двигателя.
Прибор подлежит проверке при помощи заведомо точного термометра. В случае обнаружения обмана, замена сложностей не вызовет, как и больших затрат.
Недорогой датчик легко отворачивается, при некотором навыке можно быстро вставить новый, не потеряв много жидкости и существенно не завоздушив систему. Но убедиться в отсутствии пробки всё же необходимо, как и восполнить утерянный антифриз.
Утепление двигателя
Большинство двигателей не рассчитано на эксплуатацию при низких температурах без дополнительного утепления. Инструкции этот вопрос обходят, поэтому водителю, заметившему, что совершенно исправный и проверенный двигатель всё же не получается прогреть холодной зимой, есть смысл заняться утеплением.
Проблему можно разделить на две. Первые утеплители уменьшают поток холодного воздуха через моторный отсек на ходу, а вторые – не дают быстро уходить теплу после отключения мотора на стоянке.
И то и другое производится в качестве автоаксессуаров для конкретной модели автомобиля. Утеплители, перекрывающие радиатор, могут быть с регулируемой шторкой или в виде жалюзи. Есть даже тенденция возобновить их серийную установку на заводе, как это было принято в середине прошлого века.
Для сохранения тепла применяются защиты типа «автоодеяло». Они размещаются под капотом и сокращают утечки энергии. Самостоятельно их лучше не изготавливать из-за опасности пожара, современные двигатели содержат детали с опасно высокой рабочей температурой.
Причины неисправности
Зависание стрелки на приборной панели
Наверное, ни для кого не секрет, что зависание стрелок на приборной панели неразрывно связано с электрическими цепями в автомобиле. Для устранения неисправности, автолюбителю потребуются некоторые познания в автоэлектрике, а также конструктивные знания ВАЗ-2114.
Как показывает практика, большинство автомобилистов, при появлении такой поломки обращаются в автосервис, но данную проблему реально устранить своими силами. Но, прежде всего, необходимо найти непосредственную причину возникновения эффекта.
Какие есть варианты?
Итак, рассмотрим, возможные варианты зависания стрелки указателя температуры двигателя на приборной панели:
- Сломался магнитный моторчик привода стрелки.
- Разрывы и нарушения в работе электрических цепей приборной панели.
- Замыкание в плате самой приборки.
- Зависание, связанное с датчиком температуры.
- Неполадки в ЭБУ.
Методы устранения
Когда основные причины определены, можно перейти непосредственно к методам устранения проблемы.
Итак, теперь, когда автомобилист во всеоружии, можно перейти непосредственно к процессу диагностики и ремонта.
Сломался магнитный моторчик привода стрелки

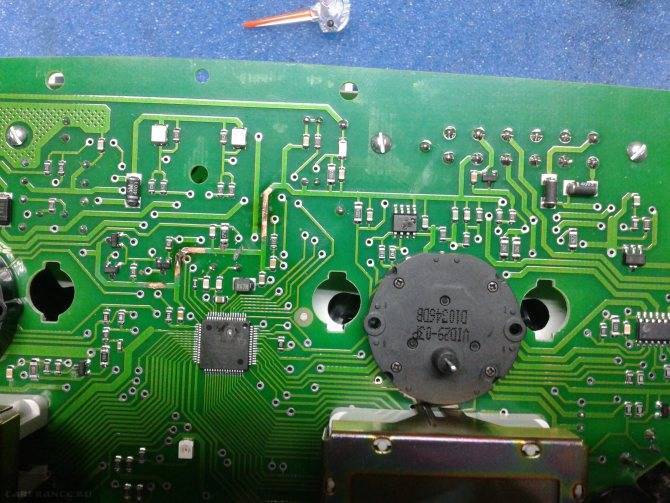

Процесс ремонта и разборки приборной панели
Самой распространенной неисправностью зависания или не реагирования стрелки на панели приборов является поломка моторчика привода. Для диагностики данного устройства необходимо мультиметром замкнуть контакты обмотки на электроцепь или сопротивление.
Для устранение неисправности, конечно, рекомендуется обратиться к автоэлектрику, который сделает все быстро и качественно, но если автолюбитель имеет необходимые навыки и умения в ремонте подобного оборудования, то он сможет самостоятельно заменить моторчик и припаять необходимые контакты.
Разрывы и нарушения в работе электрических цепей приборной панели

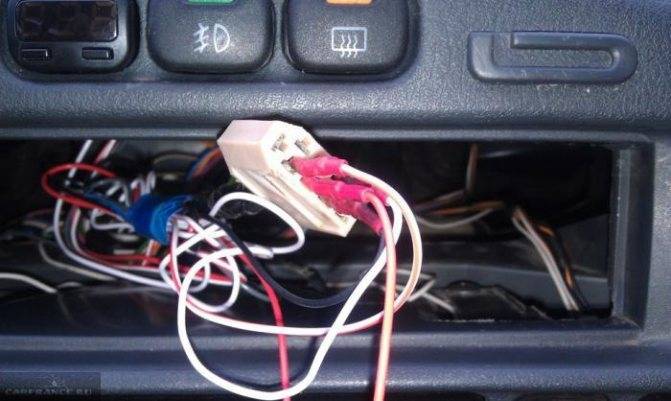

Определение неисправности связанное с проводкой
Еще одной из распространенных причин зависания датчика, является разрыв электрической цепи от датчика охлаждающей жидкости к приборной панели. Выявить это достаточно просто, необходимо вынуть провод массы с датчика и подключить его к любому другому «минусу», чтобы электрическая цепь замкнулась.
Если провод не перебит, то стрелка начнёт двигаться, если нет, то по электрической схеме необходимо найти провод, в котором произошел обрыв и устранить неисправность. Как показывает практика, то автомобилисты не меняют провод, а просто проводят соединение и изоляцию контактов в месте разрыва.
Замыкание в плате самой приборки
Определение замыканий на плате приборки
Но, в данном случае, косвенным признаком является то, что выходят со строя и находящиеся рядом указатели. Так, может не показывать тахометр и другие указатели. Здесь, устранением неисправности является замена приборной панели в сборе.
Зависание, связанное с датчиком температуры
Местонахождение датчика температуры
Зависание стрелки температуры на панели приборов будет связано с неисправным датчиком температуры. Так, его диагностику можно провести по аналогии с обрывом проводки, или проверить при помощи тестера. Если вследствие диагностических операций оказалось, что датчик ОЖ неисправен, его необходимо заменить.
Неполадки в ЭБУ
Процесс определения ошибок ЭБУ и их устранение
В данном случае, при помощи соответствующего кабеля необходимо подключиться к «мозгам» автомобиля и посмотреть, есть ли ошибки. Если их слишком много, то необходимо их обнулить.
Конечно, если данная процедура не помогла, то рекомендуется сбросить программное обеспечение. Данную процедуру рекомендуют доверять профессионалам, которые не только устранят проблему, но и настроят мотор на оптимальный режим работы.
Падает стрелка температуры: возможные причины
Начнем с того, что рабочая жидкость (ОЖ) в системе охлаждения циркулирует по малому и большому кругу. Малый круг предполагает движение антифриза только по рубашке охлаждения, то есть без попадания жидкости в радиатор охлаждения. Большой круг означает, что жидкость поступает в радиатор, там охлаждается и снова подается в рубашку охлаждения. За пропускание ОЖ для движения по большому кругу отвечает клапан, более знакомый автолюбителям под названием термостат.
Термостат устроен так, что открывается только в случае нагрева антифриза, тосола или воды (рабочей жидкости) в системе охлаждения до определенной температуры. Теперь о различных неисправностях. Чаще всего проблема с термостатом проявляется таким образом, что двигатель перегревается. Причина-термостат не открывается при нагреве ОЖ, то есть не позволяет жидкости пойти по большому кругу и охладиться. Параллельно с этим неполадка может быть и такой, когда двигатель очень долго прогревается, мотор нагревается нормально, но после прогрева на ходу падает температура двигателя и т.п.
Виновником неприятностей в виде такого недогрева двигателя является термостат. Дело в том, что данное устройство может подклинивать или «залипать». Другими словами, если термостат закрывается не до конца, тогда часть жидкости постоянно попадает в радиатор (идет по большому кругу), в результате чего двигатель не способен прогреться до рабочей температуры. Бывает так, что термостат клинит не с самого начала, а после прогрева мотора. В таких случаях ДВС нормально и быстро прогревается, после чего термостат открывается и пропускает жидкость в радиатор, но потом не закрывается частично или полностью. В подобной ситуации падает температура двигателя на холостом ходу, также стрелка температуры может начать опускаться прямо в движении. Подобные скачки температуры могут наблюдаться постоянно или периодически. Достаточно часто после остановки прогретого двигателя на несколько минут термостат не закрывается. В результате после повторного запуска силовой агрегат очень быстро остывает.
Также следует добавить, что недогрев мотора может быть вызван и другими причинами. Одной из распространенных неисправностей считается сбой в работе вентилятора системы охлаждения двигателя. Если точнее, вентилятор работает постоянно или включается очень часто, даже когда в этом нет необходимости. В подобной ситуации виновником может быть датчик температуры ДВС, который инициирует включение вентилятора, а также могут возникать проблемы в электрических цепях самого вентилятора. Не стоит упускать из виду и то, что сама стрелка температуры на панели может давать ошибочные показания или прибор имеет сбои в работе. Для точного определения необходимо измерить реальную температуру двигателя в разных условиях.
Завершает список вязкостная муфта. Если вы имеет автомобиль с продольно расположенным двигателем, вентилятор охлаждения которого на вискомуфте, тогда возможно заклинивание последней. Если муфта заклинивает, тогда двигатель может быть все время холодным или не выходить на рабочую температуру. Добавим, чтобы немного прогреть ДВС и салон, можно подвязать изолентой лопасть вентилятора, что зафиксирует его (вентилятор не вращается) после запуска силового агрегата и повысит температуру мотора. При этом следует учитывать, что после прогрева мотора нужно позволить вентилятору снова вращаться или следить за температурой, так как возрастает риск дальнейшего перегрева силового агрегата.
Что говорят ПДД
В Правилах дорожного движения говорится, что владелец авто обязан следить за исправностью своего автомобиля. Согласно пункту 2.3.1, перед тем, как отправиться в путь, водитель должен провести технический осмотр машины и удостовериться, что ее состояние соответствует требованиям действующих нормативов.
Движение с неисправным спидометром строго запрещено законом. За нарушение данного правила частью 1 статьи 12.5 КоАП РФ предусмотрен штраф в размере 500 рублей. К тому же, без данного элемента приборной панели легко нарушить скоростной режим, что приведет к назначению еще одного административного наказания.
Скручивание электронного одометра
Работа приборов такого типа основана на считывании показаний специальных датчиков (они могут быть оптическими или магнитными), которые устанавливаются на вале КПП или непосредственно на колесе транспортного средства. Показания попадают в бортовой компьютер, который фиксирует их и передает на электронное табло.
На дорогих моделях авто (Тойота, Ауди и др.) данные о пробеге могут храниться сразу в нескольких блоках памяти. По мнению экспертов, наиболее сложно изменить пройденный километраж у БМВ (в машине может быть предусмотрено до 10 точек резервного хранения информации). Однако специалисты единогласно утверждают, что при наличии соответствующего оборудования скрутить пробег можно у абсолютно любого транспортного средства.
При махинациях с одометрами электронного типа используется несколько приемов.
Способ №1.
Предназначен для махинаций с бюджетными автомобилями. Для его реализации достаточно снять приборную доску и подключить бортовой компьютер авто к ноутбуку, на который установлено соответствующее ПО, или специальному прибору — программатору. После этого реальные показания изменяются.
Способ №2.
Используется для махинаций с дорогими авто, имеющими несколько блоков резервного хранения данных. По своему принципу он практически идентичен первому
Однако для мошенника очень важно обнаружить все хранилища информации, иначе в ходе дальнейшей эксплуатации автомобильный компьютер может восстановить данные из резервного хранилища, тогда на дисплее вновь отобразиться реальный пробег
Стоимость услуги зависит от сложности работы и может варьироваться от 2,5 до 10-12 тыс. руб.
ПРИЧИНЫ ПЕРЕГРЕВА ДВИГАТЕЛЯ
Перегреву могут способствовать множество причин, все они связаны с неисправностью системы охлаждения, либо качеством охлаждающей жидкости, а также с загрязнением рубашки системы охлаждения, которая ухудшает пропускную способность жидкости
Немаловажно применять качественные запчасти, иначе нижеуказанные причины произойдут внезапно. Рассмотрим каждую из причин
НИЗКИЙ УРОВЕНЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
Наиболее распространенная проблема — недостаток охлаждающей жидкости в системе. Охлаждающая жидкость, в виде тосола или антифриза, постоянно циркулирует по системе, отводя тепло от нагретых деталей мотора. При недостаточном уровне ОЖ тепло будет будет отводится недостаточно, а значит рост температуры будет неизбежен.
Если нет возможности долить ОЖ, то включите печку, чтобы снизить вероятность перегрева. В крайнем случае долейте обычной или дистиллированной воды, после чего систему охлаждения нужно промыть, после залить свежий антифриз. При t° выше 90 градусов следует немедленно остановить автомобиль и выключить зажигание, дать мотору остыть.
ОТКАЗАЛ ЭЛЕКТРИЧЕСКИЙ ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ
Электровентилятор нагнетает холодный воздух на радиатор, что особенно необходимо при движении на малой скорости, когда воздушного потока недостаточно. Вентилятор может устанавливаться как спереди, так и сзади радиатора. Если стрелка температуры начала подниматься — остановите авто и проверьте на исправность вентилятор. Причины отказа работы вентилятора:
- вышел из строя электродвигатель
- окислился разъем
- реле вентилятора сгорело
- вышел из строя датчик температуры ДВС.
Для проверки вентилятора снимите с него разъемы, и “подкиньте” провода напрямую к АКБ, что позволит определить причину отказа.
НЕИСПРАВНОСТЬ ТЕРМОСТАТА
Термостат — один из главных элементов системы охлаждения. В системе охлаждения есть два контура: малый и большой. Малый контур означает то, что жидкость циркулирует только по двигателю. В большом контуре жидкость циркулирует по всей системе. Термостат помогает скорее набрать и поддерживать рабочую температуру. Благодаря чувствительному элементу, который при 90 градусах открывает клапан, жидкость попадает в большой круг, и наоборот. Термостат считается неисправным в двух случаях:
- рабочая t° охлаждающей жидкости не достигается
- силовой агрегат стремится к перегреву.
Термостат может находится непосредственно в блоке цилиндров, в отдельном корпусе, или как одно целое с датчиком температуры и помпой.
ОБРЫВ РЕМНЯ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ
У автомобилей с продольно расположенным двигателем, вентилятор может приводится в движение посредством приводного ремня от шкива коленчатого вала. В этом случае вентилятор работает принудительно. Ресурс приводного ремня от 30 до 120 тыс. км. Обычно одним ремнем приводится в движение несколько узлов. При обрыве ремня ДВС моментально стремится к перегреву, особенно при снижении скорости движения. Если у вас отечественный авто с ременным приводом вентилятора, рекомендуется установить дополнительно электровентилятор, во избежание неприятных случаев.
ГРЯЗНЫЙ РАДИАТОР
Раз в 80-100 тысяч километров требуется промывать радиатор вместе со всей системой охлаждения. Радиатор забивается по следующим причинам:
- несвоевременная замена антифриза
- применения некачественной жидкости
- применение в системе воды
- применение герметика системы охлаждения.
Для мойки радиатора следует использовать специальные составы, которые добавляются в старый антифриз, на этой “смеси” мотор работает в течении 10-15 минут, после нужно удалить воду из системы. Желательно снять радиатор, промыть его водой под давлением снаружи и внутри.
Глючит указатель температуры и топлива
Не работает панель приборов VDO. Уровень температуры и топлива «глючат»
Неправильные показания температуры и топлива? Наверное уже многие обладатели ВАЗ 2110 — 2115, сталкивались с проблемой неправильного отображение топлива и указателя температуры на приборных панелях VDO, «Счетмаш» г. Курск, «Автоприбор» г. Владимир.
Настоящая температура двигателя равна 90 градусов (это мы точно знаем), а на панели приборов она показывает 110 градусов. Бензина в баке 10 литров, а на панели приборов показывает то 20 литров, то 15 литров, а иногда и правильно 10 литров. Причем обычно тахометр и скорость показывают всегда правильные значения. У меня такая проблема была где-то целый год. Когда тестирую панель приборов ( Нажать кнопку суточного пробега — удерживать, включить зажигание, наблюдается отклонение всех стрелок указателей приборов на весь размах шкалы и полное заполнение сегментов ЖКИ, а также происходит загорание контрольной лампы аварийного запаса уровня топлива. При тесте панели приборов указатель температуры должен плавно пройти расстояние от 50 градусов до 130 градусов. Уровень топлива должен плавно пройти расстояние от 0 до 1). Если во время теста указатели правильно работают, то дело в электронике. В автосервисах говорят что эти панели приборов не подлежат ремонту. Просто купи новую такую же панель приборов и все будет нормально. Деньги тратить было жалко на новую панель приборов VDO (где-то 2400 руб.), так как обороты двигателя и скорость автомобиля показывались, температуру следил на маршрутном компьютере ШТАТ 510, и когда заправлялся приходилось выставлять бензин так же на штатном компьютере. Он вычитывался теоретически с контролера. Кстати довольно точно шел расчет, только надоедало постоянно выставлять бензин.
Кстати вот еще одна главная особенность которая меня смутила, дело в том что указатель температуры начинал сильно скакать, когда на машине включались габаритки, ближний свет, итд.
Недавно решил заняться этой проблемой, и полностью разобраться. Не очень я верил что это отказ электроники. Решение оказалось очень простым. На самом деле надо было просто подвести хорошую «землю» к панели приборов. Или просто восстановить стандартную. После всех затяжек «земли», панель приборов стала работать правильно. Указатель температуры и топлива работают теперь точно, даже при включенных габаритках, печки, итд.
Ниже описаны все «земли», которые нужно проверить: Фрагмент статьи взят с сайта www.chiptuner.ru

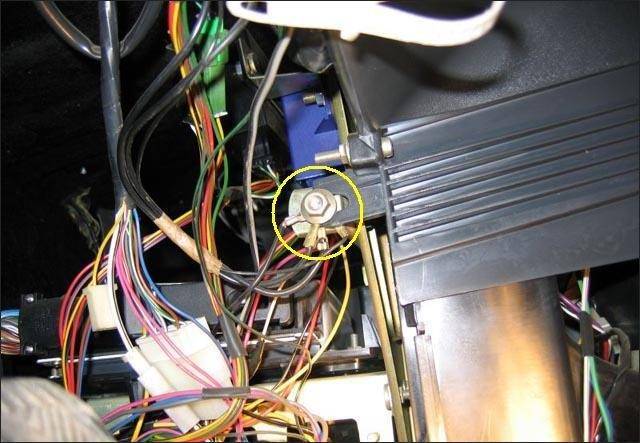

Первое соединение с массой а/м находится внутри панели приборов, слева сверху относительно монтажного блока реле и предохранителей, под шумоизоляцией. На а/м первых лет выпуска провода массы к приварной шпильке подходили поверх шумоизоляции, а потом чья-то светлая голова придумала прятать провода под нее. Так что доступ к шпильке весьма неудобен и возможен только с помощью ключа трубки или удлиненной головки на 10. При недостаточном соединении в этом месте при включении головного света фар или электродвигателей стеклоподъемников может включиться стеклоочиститель с омывателем, сработать система центрального запирания дверей.
Второе соединение находится на приварной шпильке, на центральной консоли панели приборов, с левой стороны, над левым экраном консоли, под гайкой М6.
Но даже если эта гайка затянута как следует, а проблема осталась, то переходим к самой главной для всей панели приборов точке массы, заземляющей весь металлический каркас панели. Это приварная шпилька с резьбой М6. Она находится на нижней, внутренней (салонной) стороне моторного щита, посередине. Гайкой, завинченной на эту шпильку, крепится также кронштейн, закрепляющий переднюю, часть левого экрана консоли, который некоторые диагносты и электрики безжалостно убирают из-за того, что нередки случаи повреждения об этот кронштейн жгута ЭСУД или системы центрального запирания. Как правило, гайка затянута весьма и весьма посредственно. При недостаточном контакте в этом и предыдущем соединении при включении габаритного освещения, головного света фар и электромотора вентилятора радиатора возможны отклонения стрелок указателя температуры и уровня топлива.
Источник
Проверка датчика температуры Ваз 2110
Самое важное, что нужно знать о датчике температуры Ваз 2110, это то, что он не один. Данный автомобиль имеет два датчика температуры: — Датчик температуры указателя охлаждающей жидкости
Это датчик, предназначенный для вывода информации о температуре двигателя на панель приборов. Он ни на что больше не влияет, никуда не заведен — влияет только на указатель температуры на панели. — Датчик температуры охлаждающей жидкости, подключенный к ЭБУ. Данный датчик кардинально влияет на работу двигателя автомобиля. Именно по нем управляющая программа знает температуру двигателя и задает длительность впрыска на форсунки. Именно по этому датчику опять же ЭБУ включает вентилятор системы охлаждения двигателя Ваз 2110. Поэтому при большом расходе топлива, кипящем моторе, неработающем вентиляторе нужно проверять именно этот датчик.
Датчик температуры Ваз 2110
Датчик температуры — термосопротивление, то есть сопротивление, изменяемое в зависимости от температуры двигателя. Датчик установлен в выпускном патрубке головки блока цилиндров возле термостата. Он закручивается внутрь патрубка и его чувствительная часть взаимодействует непосредственно с охлаждающей жидкостью. Датчик заведенный на инжектор имеет два контакта, на указатель температуры — только один контакт.
Расположение датчиков температуры Ваз 2110
Как правило проверка датчика температуры Ваз 2110 сводится к замеру его сопротивления при разной температуре. Датчик имеет два контакта — сопротивление между ними и нужно измерять мультиметром. Проверка датчика температуры: 1) На холодно двигателе снимаем разъем с датчика, проверяем не окислен ли он. Затем с помощью мультиметра меряем сопротивление. Одеваем разъем на место. 2) Заводим двигатель и прогреваем его. Если указатель температуры корректно работает от своего датчика температуры, то он будет показывать нам правильную температуру. 3) Глушим двигатель, опять снимаем разъем и меряем сопротивление датчика температуры. Оно должно стать меньше, чем было на холодном двигателе. На холодном двигателе при температуре около 0 градусов сопротивление датчика должно быть около 10 кОм. При температуре 90 градусов, сопротивление датчика будет 240 Ом. 4) При сопротивлении датчика температуры менее 240 Ом, ЭБУ должен запустить вентилятор системы охлаждения. Чтобы это проверить необходимо взять резистор номинала 100 Ом и им замкнуть на контакты разъема датчика температуры. В момент замыкания сопротивлением контактов разъема вентилятор начнет вращаться, при размыкании выключится. 5) Если сопротивление датчика не поменялось в зависимости от температуры двигателя, то датчик неисправен, его нужно заменить. 6) Если вентилятор системы охлаждения не включается даже на горячей машине и замыкая контакты разъема датчика сопротивлением в 100 Ом вентилятор тоже не запускается, то надо проверить предохранитель, реле вентилятора на колодке слева от пассажирского сидения под бардачком. Там где установлено ЭБУ. 7) Кому интересно могут слить тосол, выкрутить датчик и занести его домой. Там опустить в кипяток и измерять сопротивление — должно быть 100-200 Ом. Хотя тоже самое можно проделать на машине. Датчик указателя температуры охлаждающей жидкости сильно жизнь не портит, однако все равно он должен быть исправен. Проверка его аналогична описанной выше методике — замер сопротивления при различной температуре охлаждающей жидкости Ваз 2110.
Указатель температуры Ваз 2110
Замена датчика температуры: 1) Замену датчика температуры производим на холодном двигателе. Откручиваем крышку расширительного бачка и сливаем тосол до уровня датчика температуры. 2) Выкручиваем датчик ключом на 19. На его место вворачиваем исправный датчик. 3) Доливаем тосол до прежнего уровня, надеваем разъем на датчик, закрываем крышкой расширительный бачок. 4) Заводим двигатель и смотрим не подтекает ли тосол через датчик температуры
На что обратить внимание: Не нужно путать между собой датчики температуры Ваз 2110. Датчик, который заведен на ЭБУ — установлен выше,на выпускном патрубке
Датчик указателя температуры — ниже, ввернут в корпус двигателя в районе головки блока цилиндров. Для проверки указателя температуры можно пользоваться резисторами различного номинала. Замыкая его на контакты датчика стрелка на панели должна показывать разную температуру. 10 кОм — 0 градусов, 240 Ом — 90 градусов, 100 Ом — 130 градусов.
