Квадроцикл из оки своими руками

Силовым агрегатом для моего самодельного квадроцикла стал мотор от автомобиля «Ока» — 32-сильный, двухцилиндровый, четырёхтактный, жидкостного охлаждения. И если для автомобиля его мощности часто оказывалось маловато, то для квадроцикла должно было хватить с лихвой.

Рама машины — пространственная, сварная. Основные её элементы (две пары лонжеронов: верхняя и нижняя) выполнены из круглых труб типа ВГП-25 (водогазопроводных диаметром 25 мм с толщиной стенки 3,2 мм), вспомогательные (подкосы, поперечины и пр.) — из ВГТ-20. Лонжероны — гнутые: нижние в горизонтальной плоскости, верхние — в вертикальной. Изгибал трубы на трубогибе, «на холодную». Проушины (пары ушек) для крепления рычагов и амортизаторов подвески приваривал к раме сразу, а различные кронштейны — по мере монтажа узлов и агрегатов (по «месту»).

Трансмиссия вездехода — своеобразная. Хотя машина полноприводная, но раздаточной коробки в ней нет. Как известно, в «Оке» двигатель расположен поперёк, а на квадроцикле он установлен вдоль. Это позволило направить выходные валы из коробки перемены передач (КПП) не на правое и левое колесо (как в автомобиле), а на передний и задний мосты. Вот только сам силовой агрегат, сблокированный с «корзиной» сцепления и КПП, пришлось сдвинуть относительно продольной плоскости симметрии немного влево, чтобы уменьшить горизонтальный угол продольных шарнирных валов трансмиссии. Ну а их вертикальные углы оказались при этом незначительными.

Скомпонована трансмиссия из агрегатов различных отечественных автомобилей, в основном «вазовских» моделей. Но и готовые промышленные агрегаты тоже пришлось дорабатывать. Например, из КПП (от «Оки») для обеспечения оптимальной (уменьшенной) скорости и повышения крутящего момента удалил главную зубчатую пару и заменил её на цепную передачу. Шток переключения передач тоже сделал другой — удлинённый, с выпусками на обе стороны КПП. Шток может фиксироваться в трёх положениях: для включения 1-й и 2-й передач, 3-й и 4-й и задней. Рычаг выбора этих положений находится с правой стороны, а рычаг переключения скоростей — с левой.

Межколёсные редукторы — от задних мостов вазовской «классики», только их полуоси вместе с «чулками» удалены и заменены на валы со ШРУСами от переднеприводных моделей. ШРУСы в качестве шарниров использованы и в остальных промежуточных валах трасмиссии.

Пониженных передач и блокировки дифференциалов нет.

Рулевое управление — мотоциклетного типа (рычаг и вал) вверху и автомобильного типа (с рулевыми тягами) — внизу, только упрощённое, без рулевого механизма, с одной сошкой. Руль сначала использовал от мотоцикла «Минск», с диаметром трубы 22 мм, но он оказался немного тонковат. Позднее нашёл и поставил от мотоцикла «Урал». Рулевой вал — из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце он имеет ограничитель хода. Внизу вал опирается на упорный подшипник, а в срединной части поворачивается в разъёмном капроновом кронштейне-втулке.

Сошка изготовлена из стального листа толщиной 8 мм по форме, напоминающей букву «Т». У края «стойки» выполнено отверстие диаметром 20 мм — в него вставлен и приварен рулевой вал, а в ушках — конические отверстия под шаровые наконечники рулевых тяг. Эти отверстия усилены подходящими приваренными шайбами. Ушки сошки немного загнуты вниз, чтобы они были почти параллельны тягам.

Колёса квадроцикла — 15-дюймовые, от автомобиля «Шевроле-Нива». Шины с соответствующим посадочным диаметром размерами 205/70 (ширина/ высота в процентах от ширины) с внедорожным рисунком протектора. Диаметр обкатки колеса — около 660 мм.

Подвески колёс — независимые, на двух треугольных поперечных рычагах каждое (верхнем и нижнем) с амортизаторами от автомобиля «Ока» (передними). Рычаги сварены из круглых труб типа ВГП-20. Упругие элементы (пружины) и амортизаторы — от автомобиля «Ока

» (задние). В колёсные концы передних рычагов вварены ступицы колёс и поворотные кулаки — от автомобиля ВАЗ-2109. И те и другие пришлось доработать. В ступицах установил шпильки под колёса от «Нивы», а в передних кулаках — самодельные поворотные рычаги.

Глушитель — самодельный, двухсекционный. Для защиты от температурного коробления обвеса прикрыл его дистанционной крышкой, а входной патрубок изолировал асбестом.

Подготовка к работе, инструменты и оборудование

Прежде всего нужно тщательно взвесить, когда, где и для каких целей будет использоваться будущий квадроцикл — охоты и рыбалки, мотопрогулок на природе, перевозки грузов, других. Именно исходя из этого надо сделать выбор «донорского» ТС, определившись, насколько мощный нужен двигатель, какая подойдёт подвеска, какой багажник и др.

Чертежи можно взять из интернета готовые, составить с нуля самостоятельно либо совместить оба варианта и готовый переделать по своему усмотрению.

Список необходимых инструментов:

сварочный аппарат;
болгарка;
дрель;
набор ключей;
различные мелкие орудия труда — штангенциркуль, молоток, нож, отвёртки, пассатижи и др.

Для самостоятельного изготовления рамы потребуется также оборудование для сгибания труб. При отсутствии можно арендовать его или отдать необходимые работы «на аутсорсинг» другому умельцу. Только при наличии недюжинной сноровки можно выгнуть трубы вручную, разогревая место загиба газовым резаком либо горелкой.

Комплектующие квадрика:

двигатель;
рама;
задняя и передняя подвески;
рулевое управление;
тормозная система;
система охлаждения;
глушитель;
электрооборудование — аккумулятор, фары;
корпус, обвес.

Тормозную систему настоятельно рекомендуется приобрести либо совершенно новую, либо с ТС с кратчайшим сроком пробега. Использовать старые тормоза слишком опасно.

Глушитель вполне можно сделать самому. Всё остальное — приобрести на теневом рынке б/у деталей.

Обзор музыки для квадроцикла: покупаем аудиосистему или делаем колонки сами

Музыка для квадроцикла — блажь или дополнительная порция адреналина? Многие считают, что использование аудиосистем на ATV не более, чем напрасная трата денег на ненужную игрушку, и предпочитают звукам музыки единение с природой, щебетание птиц и звук двигателя своего квадроцикла, а кто-то не смыслит своей жизни без того, чтобы вдавить на полную курок акселератора и послушать любимый трек.

Все как всегда сводится к выражению «на вкус и цвет — все фломастеры разные», и мы не собираемся раздавать вам советы, принимая ту или иную сторону, наша задача — познакомить вас с наиболее популярными аудиосистемами для квадроциклов и рассказать, как можно сделать их своими руками.

Давайте определимся, каким основным характеристикам должна удовлетворять аудиосистема, которая используется на квадроцикле:

Конечно, надлежащее качество звука, хотя это понятие относительно, и высококлассного звучания от подобных систем добиться невозможно, но все же хрипов и посторонних шумов при работе быть не должно.
Достаточная сила звука, для того, чтобы пробиться сквозь звук работающего двигателя квадроцикла.
Герметичность. В случае отсутствия данной характеристики качеством и силой звучания вы будете наслаждаться недолго: пыль и вода сделают свое дело.
Малое потребление энергии. В противном случае риск не завести квадроцикл после пикника с музыкой возрастает в разы.
Готовность девайса к тряске, вибрациям и жесткому использованию в условиях квадроциклетных «дорог».

Данная аудиосистема легко подключается к квадроциклу с помощью розетки прикуривателя или к клеммам аккумулятора, а источником аудио-сигнала может быть ваш телефон или аудио-плеер (позаботьтесь о приобретении влагозащитного чехла), подключенный к BOSS MARINE с помощью обыкновенного разъема для наушников.

Для крепления системы к квадроциклу в комплекте предусмотрены специальные застежки и ремни, дающие полную свободу в выборе места для установки.

Также стоит отметить, что данная система сертифицирована и для установки на морские плавучие средства, а значит готова к любым, даже самым экстремальным условиям.

Качество звучания музыки и влагозащитные свойства BOSS MARINE вы можете оценить, просмотрев видеоролики в конце статьи.

Самодельные квадроциклы: подробный гайд

Методикой изготовления квадроциклов мало кто делится, но есть и те, кто не скрывает своих наработок. В этой статье мы поделимся примерами достижений автомехаников-практиков, которые самостоятельно собирали мотовездеходы из подручных материалов.

Как сделать квадроцикл своими руками

Спроектировать и собрать мотовездеход по силам только знающим дело механикам. Для этого потребуется не только опыт, но и подходящие комплектующие с инструментами.

Для создания квадроцикла используют рабочие детали от автомобиля или мотоцикла: например, мотор от мотоцикла Урал, Минск, ИЖ Планета или Юпитер, основные узлы от ВАЗа или Оки. В ход могут пойти даже вышедшие из строя, но переработанные комплектующие.

Квадроцикл из Оки

Конструктор Сергей Плетнёв из Пермского края собрал квадроцикл на основе малолитражного автомобиля «Ока». На сборку у него ушёл год работы.

Основные комплектующие

Руль от мотоцикла «Урал»;
вазовские ШРУСы и межколёсные редукторы;
15-дюймовые передние и задние колёса от Niva Chevrolet;
бензобак из 20-литровой канистры;
двигатель, коробка передач, сцепление, часть приборной панели и подголовник от Оки.

Технические характеристики

Вес430 кгРазмеры2300х1250 ммВысота по рулю и седлу1250 / 900 ммКлиренс300 ммКолёсная база1430 ммКолея1045 ммМаксимальная скорость65 км/ч

Чертежи квадроцикла

Двухцилиндровый четырёхтактный двигатель жидкостного охлаждения от «Оки» выдаёт 32 л. с. Для автомобиля это мало, а для мотовездехода — вполне достаточно. Рулевое управление получилось гибридного типа. Сверху использованы мотоциклетные рычаг и вал, снизу — автомобильные рулевые тяги.

Трансмиссия у самодельного квадроцикла своеобразная. В её основу положены доработанные комплектующие от ВАЗа.

Для понижения скорости и повышения крутящего момента была удалена зубчатая пара: вместо неё использована цепная передача. Мёжколёсные редукторы позаимствованы у «вазовской» классики.

Полуоси автомеханик решил удалить и заменить их на ШРУСы переднего привода ВАЗа. ШРУСы также были использованы и в других узлах трансмиссии.

Глушитель разработан самим Плетнёвым. Он состоит из двух камер, входной патрубок загерметизирован асбестом.

На создание стеклопластикового обвеса ушло 10 кг эпоксида, 1 кг пластификатора и 1 кг отвердителя, 5 м стекломата и 15 м стеклоткани.

Квадроцикл из мотоцикла

Ещё один квадроцикл Сергея Плетнёва, на этот раз — на базе тяжёлого мотоцикла «Урал-2» с пробегом 12 000 км. От мотоцикла были взяты главные узлы — двигатель, коробка передач, сцепление, а также видоизменённая рама.

Квадроцикл своими руками — полноценная техника или просто хобби?

Собирать квадроцикл своими руками увлекательно. Создатель приобретает опыт, тренирует находчивость и терпение.

Однако самодельные мотовездеходы не стоит рассматривать как полноценную альтернативу заводским моделям — даже самый лучший квадроцикл, собранный своими руками, будет заведомо хуже серийного.

Кроме того, самостоятельная сборка занимает много времени — даже опытные механики тратят год и более.

На новую технику распространяется заводская гарантия. В плане комфорта и надёжности серийные экземпляры CFMOTO вне конкуренции — на них можно отправиться хоть в путешествие, хоть на скоростные покатушки.

Преимущества квадроциклов CFMOTO

Современный дизайн и технологииМодельный ряд CFMOTO полностью обновляется каждые 3-5 лет, а улучшения в технологиях и дизайне вносятся постоянно в течение всего периода производства.

Качественные комплектующиеНа технику CFMOTO устанавливают комплектующие признанных брендов – CVTech (Канада), Sumitomo (Япония), Delphi (Италия, Германия), Bosch (Германия).

Место для двоихВсе квадроциклы CFMOTO – полноценные двухместные модели с удобной посадкой, они позволяют свободно разместиться и водителю, и пассажиру.

Богатая базовая комплектацияУже с завода большинство квадроциклов CFMOTO имеют: лебёдку, зеркала, защиту рук, грузовые площадки, усилитель руля, легкосплавные диски и шины с грязевым протектором.

Гарантия 2 года без ограничения пробегаНа любую технику CFMOTO распространяется двухлетняя гарантия без ограничения по пробегу на все узлы и агрегаты.

Надежность и неприхотливостьВладельцы техники CFMOTO описывают ее как очень надежную и качественную. Пробег некоторых квадроциклов переваливает за десятки тысяч километров эксплуатации в самых тяжелых условиях.

Посмотреть адреса дилерских центров CFMOTO

Станет мощной дозой адреналина

В отличие от спортивного мотоцикла, квадроцикл позволяет ездить не только по шоссе, но и по любой другой местности. Это в какой-то степени даже интереснее и экстремальнее, ведь гоняя по бездорожью, водитель должен учитывать все особенности рельефа. Благодаря этому, поездка на квадроцикле превращается в пошаговую стратегию, в которой нужно учитывать множество факторов. К тому же многие современные квадрики, помимо высокой проходимости, могут похвастаться достаточно высоким скоростным потенциалом: топовая модель CFMOTO CFORCE 1000 EPS (X10) может разгоняться свыше 100 км\ч.

Магнитола на квадроцикл своими руками

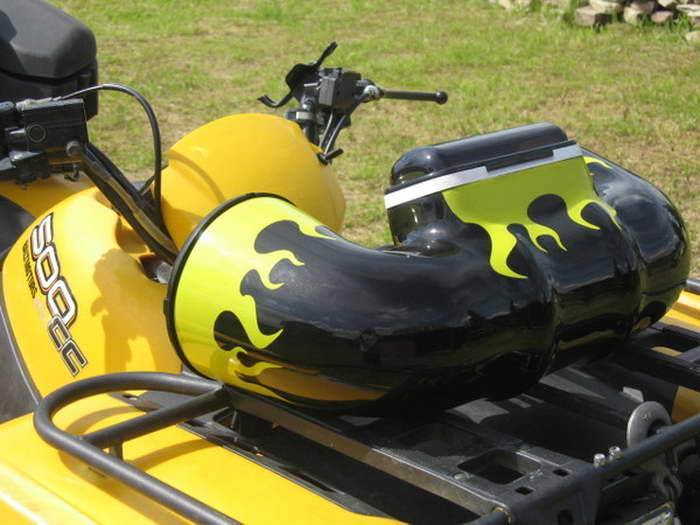

Размещение магнитолы

Рассмотрим самые востребованные магнитолы и то, как можно их установить на четырехколесный байк своими мозолистыми руками. Какими же характеристиками должна обладать наша избранница, чтобы быть надежной помощницей?

Вот только кое-что из необходимых «черт характера»:

Качество воспроизводимого звука. Во многом этот показатель зависит от личных предпочтений. Речь не идет о доведении до совершенства того, что будет выдавать наш аппарат, но хрипов и дребезжания точно быть не должно.

Сила звука. Самый важный фактор, иначе кому будет нужна такая магнитола. Проверка в магазине или на рынке особого эффекта не даст. Магнитолу нужно прослушать в настоящих полевых условиях. Либо поспрашивать, у знающих свое дело специалистов

Громко – это самое важное требование

Герметичность конструкции (влагозащищенность). В противном случае придется выбросить устройство после первой же поездки. Вопрос тут не только в заводских характеристиках, но и в дополнительных мероприятиях, которые мы проведем во время установки. Ведь вода, ветер, пыль рано или поздно сделают свое грязное дело.

Небольшое энергопотребление

Важно доехать не только в одну сторону, но и обратно. Попав однажды на пикник, наслушавшись вдоволь музыки, так хочется вернуться обратно

С большим потреблением энергии это не получится, а аккумулятор подзарядить может быть негде.

«Собранность» конструкции

При езде по пересеченной местности, важно не растерять основные элементы установки, иначе напрасно потерянное время и деньги, уже не вернуть. Установленная своими руками, надежно без люфтов прикрученная магнитола, является шедевром, который придаст особенный шарм нашему квадроциклу

Немного теории и общей информации

На сегодняшний день существуют магнитолы двух размеров: 1-DIN (180 × 50 мм) и 2-DIN (180 × 100 мм). Различие этих типов заключается в размере и поддерживаемых функциях. Так, многие 2-DIN автомагнитолы работают под управлением OC Android, благодаря чему могут поддерживаться навигатор, карты, воспроизведение видео, а также вывод изображения с камеры заднего вида.

Сейчас основными поставщиками автомагнитол являются компании Pioneer (для внутреннего рынка Японии — Carrozzeria), Alpine, Prology, Digma, KENWOOD и Sony. Также недавно на рынок вышла компания Aura, которая стала известна благодаря выпуску качественных магнитол за доступный ценник.

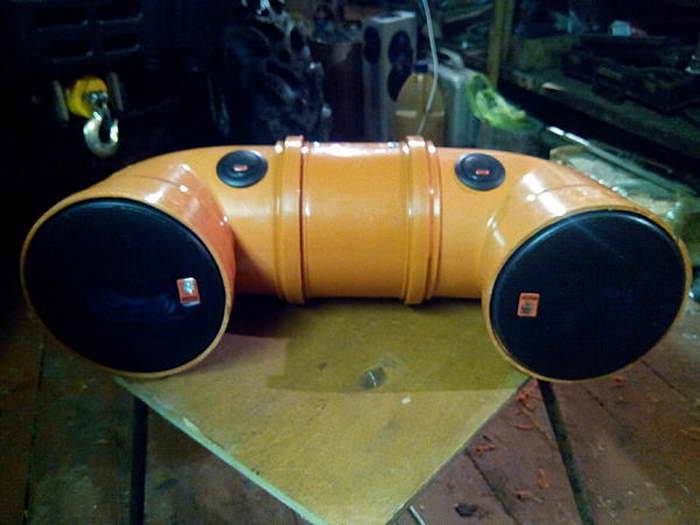

Автомагнитола, изготовленная своими руками

Из рассмотренного примера, самостоятельно мы могли только установить уже готовый аппарат, купленный в магазине. А теперь приступим к сборке из тех материалов, которые должны оказаться под рукой, чтобы все получилось.

Итак, нам понадобится:

Динамики достаточной мощности (можно фирмы BOSS или Mystery).
Труба канализационная толстостенная для наружного применения.
Кусок листа с шумоизолирующими свойствами.
Динамики такого размера, чтобы поместились в трубу.
Пена для монтажа и кусок фанеры.
Любая автомагнитола.
Рамка для защиты от пыли и воды.
Краска и шпаклевка.

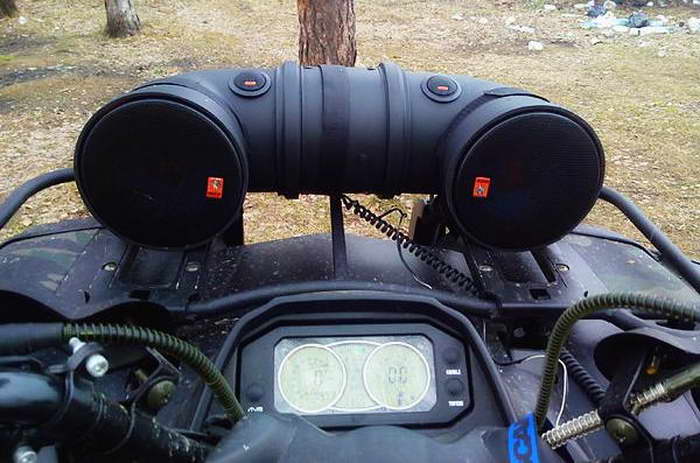

Установив набор необходимые элементы системы в трубу, нужно будет задуть все пеной. Конструкция получится добротная и «непотопляемая». Результат стоит того, чтобы повозится.

Особенности разработки каркаса

Размеры рамы квадроцикла зависят от мощности устанавливаемого двигателя и количества человек, которых он будет везти. Оптимальная длина находится в пределах 1600-2100 мм, а ширина — 1000-1300 мм. Длинную раму придется укреплять дополнительными жесткими элементами, чтобы она не сломалась во время езды. Чересчур широкая рама будет испытывать поперечные нагрузки, но квадроцикл будет устойчивее на поворотах.

Увеличение количества ребер жесткости приведет к повышению массы, что отрицательно скажется на динамических характеристиках квадроцикла и потребует установки мощного двигателя.
