Условия проверки
Номинальное значение компрессии и величину предельного допуска можно посмотреть в эксплуатационной документации на автомобиль.
Проверка компрессии должна производиться при частоте вращения коленвала 200-250 об/мин. Также необходимым условием для точности замеряемых показаний является состояние воздушных фильтров. При забитом фильтре показания компрессии могут быть искажены.
Замер компрессии производится в тех температурных условиях, в которых обычно происходит реальный запуск двигателя. Существует прямая зависимость между температурой окружающей среды и минимальной компрессией, при которой возможен запуск двигателя. Данная характеристика для конкретного двигателя может быть получена в результате серии тестов, проведенных в условиях станции технического обслуживания.
Замер компрессии двигателя — самый простой и наиболее часто применяемый способ оценить состояние и износ двигателя (оценка состояния колец, выработка гильзы и герметичность клапанов). Проверка компрессии (измерение давления сжатия в цилиндре) нужна чтобы узнать «реальную» компрессию в цилиндрах двигателя и сравнить её с номинальными. а также для обнаружения «больного» цилиндра. Так замер компрессии позволяет выявить неисправность в цилиндре, далее диагностику продолжают уже специализированным диагностическим оборудованием.

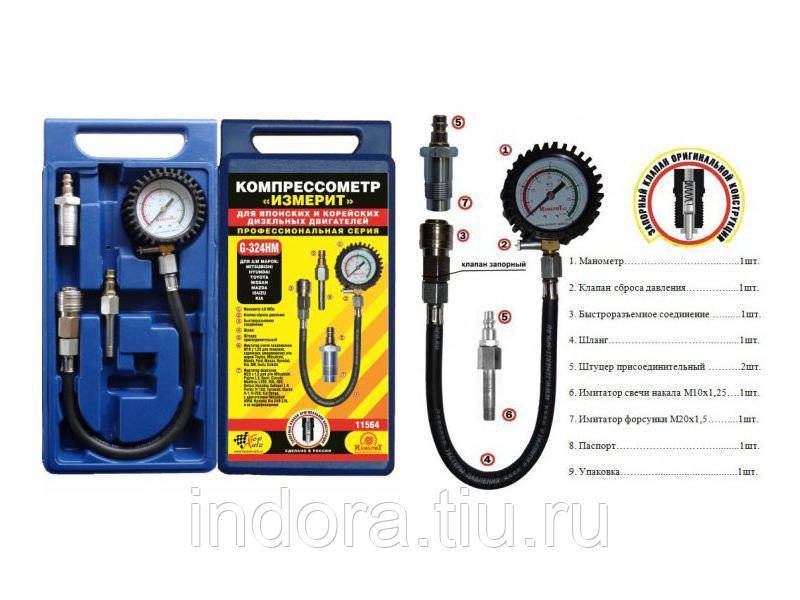

Для измерения компрессии двигателя используют диагностический прибор — компрессометр. Есть еще более дорогие приборы — компрессографы. Это тот же компрессометр, только с возможностью графической фиксации параметров замера компрессии по цилиндрам.
На многих бензиновых авто замерить компрессию можно самостоятельно, если есть желание выкручивать свечи зажигания, тут главное чтобы к свечам обеспечивался легкий доступ. Для этой цели достаточно прикупить простой компрессометр за 500-800 рублей (его обычно хватает на 2-3 диагностики двигателя).
Совет: выбирайте прибор с резьбовым наконечником, т.е. чтобы он вкручивался в свечное отверстие, а не вжимался в него. Тогда замеры компрессии будут более точные и их можно провести и одному. Также проверьте, чтобы клапан фиксации давления компрессометра находится в головке, которая вкручивается в свечное отверстие, а не под манометром. Так Вы избежите занижения показателей компрессии при измерении.
Для владельцев дизельных авто лучше обратиться в автосервис, т.к. демонтаж форсунки или свечи накала требует специальных навыков и специального инструмента, да и компрессометр там понадобится со специальным переходником для крепления его в форсуночном или свечном отверстии. Хотя дизельный компрессометр TU-15A у нас покупают именно для личного автомобиля, им удобно диагностировать через отверстия для свечей накаливания.
Компрессометр из старой свечи зажигания
Падение компрессии в цилиндрах двигателя не только указывает на износ поршней или колец, но также является одной из основных причин резкого увеличения расхода топлива. Поэтому с целью профилактики владельцам автомобиля необходимо регулярно проверять техническое состояние двигателя (бензинового или дизельного).
Чтобы не переплачивать за эту услугу в сервисном автоцентре, можно изготовить измерительный прибор — компрессометр своими руками из старой свечи зажигания. Для сборки самодельного устройства для измерения компрессии потребуется также манометр, ниппель и отрезок трубки из металлопластика.
Основные этапы работ
В первую очередь при помощи болгарки нужно отрезать завальцовку сердечника старой свечи зажигания. Извлекаем сердечник, после чего зажимаем металлический корпус в тиски или при помощи струбцины, и отрезаем «язычок» (боковой электрод).
Также нужно снять шайбу. Если по-хорошему шайба откручиваться не захочет, тогда решить эту проблему можно более радикальным методом — с помощью угловой шлифмашинки с отрезным диском.
Кстати, изолятор старой свечи зажигания также можно использовать для изготовления различных домашних самоделок и приспособлений
Однако изолятор — довольно хрупкий материал, поэтому извлекать его нужно очень осторожно. Как сделать это правильно, вы можете узнать в данном обзоре
Грани гайки слегка стачиваем на наждаке. Затем рассверливаем основное отверстие сверлом диаметром 9,5 мм. После этого отрезаем заднюю часть ниппеля, и устанавливаем «огрызок» внутрь металлического корпуса свечи зажигания, предварительно смазав его обыкновенным мыльным раствором.
Полученную заготовку необходимо запрессовать в кусок металлопластиковой трубы длиной примерно 20 см. А на другой стороне трубки при помощи хомута крепится манометр. Процесс изготовления компрессометра смотрите в видеоролике на сайте.
