Комплексная настройка карбюратора скутера и мопеда

Карбюратор скутера. Правильная регулировка

Карбюратор этот тот узел, значимость которого невозможно переоценить. Так как именно в карбюраторе происходить смешение бензина с воздухом и формирование, таким образом, топливной смеси, перед ее непосредственной подачей в цилиндр скутера. От качества и правильного состава топливной смеси зависит расход топлива, износ цилиндропоршневой группы и свечей зажигания, максимальная скорость и динамика скутера, а также многое другое

Именно поэтому так важно ответственно и комплексно подходить к настройке карбюратора. Правильно отрегулированный карбюратор обеспечит стабильную, надежную и продуктивную работу двигателя, а также сделает езду комфортной и безопасной

К сожалению, скутеристы часто, по незнанию или не опытности, недооценивают всю важность комплексной настройки карбюратора. Например, чрезвычайно широко распространено заблуждение, что регулировка степени обогащенности смеси, подразумевает под собой лишь регулировку винта качества на карбюраторе. На самом деле такая настройка позволяет добиться правильности смеси лишь на холостых и низких оборотах. При этом на средних и высоких оборотах пропорции топливной смеси могут быть полностью нарушены. Давайте разберемся, как всё же правильно настроить карбюратор. Прежде чем приступать непосредственно к регулировке карбюратора, нужно убедиться в необходимости такой регулировки. Есть несколько верных признаков, которые помогут вам понять преробагащенна ли смесь или наоборот она слишком бедная. Для разных режимов работы двигателя эти признаки немного отличаются.

Настройка карбюратора на холстом ходу и низких оборотах

Определить бедную смесь на низких и холостых оборотах можно по следующим признакам:

Скутер тяжело заводиться и все время норовит заглохнуть
Поворот ручки газа не приводит к ожидаемому уровню повышения оборотов. Информативность крайне низкая
При сильном резком открытии дроссельной заслонки карбюратор начинает издавать характерные хлопки.
Самый верный и надежный признак: при бедной смеси свеча зажигания останется белой, даже после продолжительной работы.

Слишком богатая смесь на низких оборотах также имеет несколько характерных признаков:

Неровный, плавающий холостой ход двигателя
Сильное увеличение расхода топлива по сравнению с указанными производителем параметрами
Свеча зажигания будет выраженного черного цвета с заметным нагаром, так как топливная смесь просто не догорает в цилиндре.

Если вы заметили наличие одной из этих групп признаков у себя на скутере, то качество смеси и холостой ход необходимо отрегулировать. Делается это весьма просто, с помощью винтов регулировки.

На подавляющем большинстве скутерных карбюраторов иметься два таких винта. Один отвечает за качество смеси, а другой за количество оборотов коленчатого вала на холостом ходу. При закручивании винта качества в топливную смесь добавляется больше бензина и соответственно она обогащается. И, наоборот, при откручивании этого винта смесь становиться беднее. Что же касается винта количества, то закручивая, его вы увеличиваете холостые обороты, а откручивая, наоборот, уменьшаете.

Правильная настройка карбюратора на холостом ходу достигается путем установки оптимального соотношения между качеством топливной смеси и количеством оборотов. Для того чтобы двигатель скутера работал правильно следует сначала при выключенном двигателе максимально закрутить винт качества, а затем окрутить его на полтора два оборота. Это значение считается наилучшим для большинства типов двигателей, правда следует сказать, что оптимальное значение может меняться в зависимости от степени изношенности двигателя и других факторов.

Несколько слов о необходимой периодичности произведения регулировки

Конечно же, выполнять такое обслуживание лучше почаще, не дожидаясь момента, пока двигатель начнет глохнуть или попросту не заводиться. Рекомендуется, в качестве профилактики, производить эту процедура приблизительно раз в полгода.

настройка карбюратора 2Т скутера

Купив мотоцикл, скутер или другую мототехнику, владельцам приходится знакомиться с работой и регулировкой их основных узлов. Одним из важных элементов двухтактного или четырехтактного силового агрегата является карбюратор, отвечающий за подачу в камеру сгорания топлива и смешивающий бензин с воздухом в требуемом соотношении. Многие не знают, как настроить карбюратор на скутере, используя регулировочный винт. Такая необходимость возникает, если аппарат плохо заводится, проявляет повышенный аппетит или стрелка тахометра свидетельствует о нестабильных оборотах.

Регулировка холостого хода

Изучая, как настроить карбюратор на скутере 4т или 2т, необходимо принять во внимание, что принципиальных отличий у этих разновидностей двигателя нет. В некоторых моделях двигателей может отсутствовать винт регулировки топливной смеси

Ее корректируют только при помощи регулировки иглы, поплавка.

Перед началом работы необходимо прогреть мотор в течение 10-15 мин. На любом скутере установлен винт холостого хода. Чтобы найти его месторасположение, необходимо обратиться к инструкции производителя. С его помощью удается отрегулировать стабильность оборотов на холостых оборотах.

Если винт поворачивать по часовой стрелке, число оборотов увеличивается и наоборот. Настройку производят до тех пор, пока мотор не станет работать стабильно.

Регулировка (настройка) карбюратора

Регулировка карбюратора на скутере состоит из нескольких этапов, которые включают в себя: регулировку холостого хода, регулировку качества смеси и регулировку уровня топлива в поплавковой камере.

Настройка карбюратора 2т и 4т скутера принципиальных отличий не имеет, за исключением того, что на некоторых моделях карбюратора может отсутствовать винт регулировки качества смеси и поэтому качество смеси приходиться настраивать только регулировкой иглы и поплавка в карбюраторе скутера

Регулировка холостого хода

Карбюратор 2-х тактного скутера (Honda Dio)

Карбюратор 4-х тактного скутера

1 — винт холостого хода, 2 — винт качества смеси

1 — винт качества смеси, 2 — топливоприёмный штуцер, 3 — штуцер для слива топлива из поплавковой камеры, 4 — винт-пробка поплавковой камеры.

Регулировка качества смеси

Качество смеси является очень важным моментом при регулировке карбюратора, поскольку при бедной смеси двигатель может перегреваться и терять мощность, а при богатой смеси образуется нагар в камере сгорания.

Регулировку качества смеси выполняем с помощью регулировочного винта. Смесь обогащается если мы проворачиваем винт по часовой стрелке и обедняется при проворачивании против часовой стрелки.

Схема регулировки выглядит так:

Прогреваем скутер в течении 10 минут, глушим двигатель,
Закручиваем винт до конца по часовой стрелке,
Откручиваем на 1,5 оборота назад против часовой стрелки
Заводим двигатель и поворачиваем винт назад ещё на 1/3 оборота. Даём двигателю поработать 2 минуты.
Если обороты повышаются, то откручиваем винт ещё на 1/4 оборота против часовой стрелки. Также даём двигателю поработать 2 минуты.
Повторяем предыдущий шаг, до тех пор, пока обороты не начнут падать (не забывайте перед каждым изменением дать двигателю поработать 2 минуты)
Если обороты начали падать, то вкручиваем винт по часовой стрелке на 1/4 оборота.

Таким образом достигается устойчивая работа двигателя на любых допустимых оборотах. В идеальном случае двигатель должен хорошо работать в открученном на 1,5 — 2 оборота положении винта регулировки качества смеси. Однако из за износа деталей двигателя этот диапазон может меняться. Если же в карбюраторе вашего скутера отсутствует винт регулировки качества смеси, то настройку необходимо проводить только с помощью регулировки положения иглы карбюратора.Поднимаем иглу — смесь обогащается, опускаем иглу — смесь обедняется.

По нагару на свечке можно узнать о неправильной регулировке качества смеси. Если нагар на свечке чёрного цвета и его много — смесь слишком богатая. Если нагар практически белого цвета — смесь слишком белая.

Регулировка уровня топлива (в поплавковой камере)

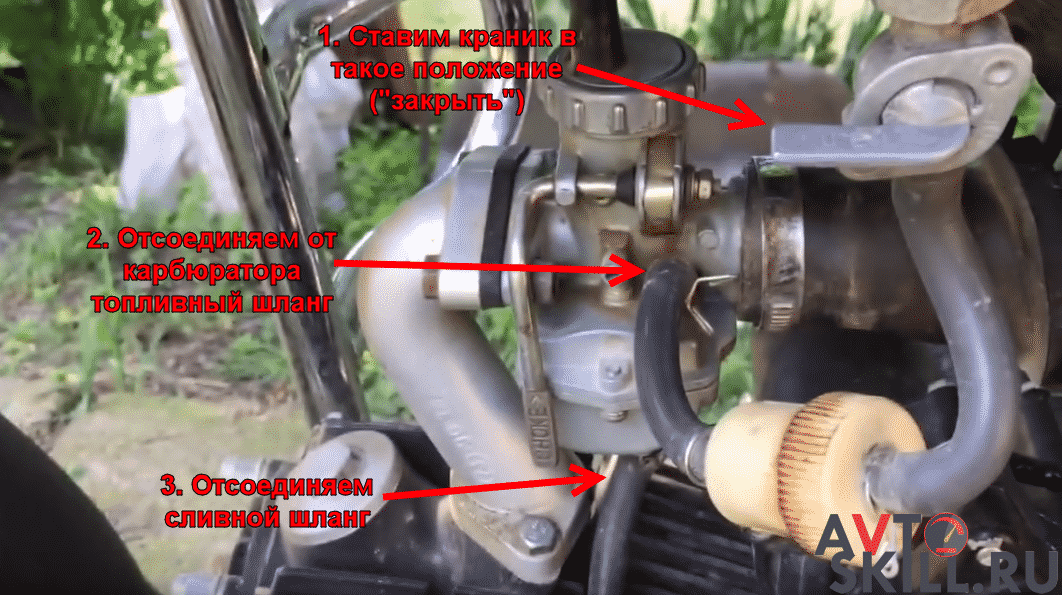

Уровень топлива в поплавковой камере можно проверить с помощью с помощью прозрачной трубки, снизу карбюратора. Для того чтобы это можно было сделать необходимо открутить сливочный винт, поднять трубку в направлении к верху карбюратора. Теперь проверяем уровень топлива при рабочем двигателе скутера. Он должен находится чуть ниже выпирающей юбки в месте крепления крышки поплавковой камеры к карбюратору.

Если уровень мал или, как бывает чаще, слишком высок, то необходимо снять крышку и отрегулировать момент срабатывания запорной игры с помощью загибания держателя иглы (небольшого усика) в очень небольшом диапазоне.

Стоит помнить что, при неисправности карбюратора или загрязнения его внутренних элементов, регулировка карбюратора возможно позволит лишь временно решить проблему.

Вот и весь принцип настройки карбюратора на китайском и японском (Honda, Suzuki, Yamaha и д.р.) скутере. Теперь вы можете самостоятельно проводить ремонт и регулировку карбюратора на 2т и 4т двигателе скутера с объёмом 50 и 150 кубов.

Холостой ход двигателя скутера

Проблема плавающего холостого хода постоянно актуальна и нередко разрешить ее довольно трудно. Традиционно, выход может быть и обычный, к примеру, в неких вариантах, достаточно сменить свечу и неувязка решается, однако совсем нередко есть ряд маленьких недостатков и недочетов. В данном случае имеет место воздействие ряда причин, которые в комплексе имеют все шансы воздействовать на правильную работу мотора.

Правильная работа холостого хода на скутере возможна только в следующих случаях:

Свечка исправна и имеет правильный зазор

Не имеет нагара, сплавлености

Хоть вы и поменяли кольца, вы имели возможность не направить внимание на нагар внутри камеры сгорания, в частности, на окошках цилиндра, на головке цилиндра. Лишний нагар в движке, кой имел возможность создаться в результате плохого масла (если скутер двухтактный) станет прямо воздействовать на правильную работу мотора. Правильная работа холостого хода невозможна в отсутствии рабочего пускового обогатителя

Правильная работа холостого хода невозможна в отсутствии рабочего пускового обогатителя

Он играет главную роль при запуске мотора на холодную. И в данном случае, обороты обязаны плавать в рамках такого, пока двигатель разогреется. В начале, сходу после пуска, обороты должны быть больше, и равномерно станут понижаться по мере прогрева мотора скутера. Потому регулировать холостой ход необходимо лишь на прогретом скутере. Выхлопная труба и фильтр должны быть чистыми. Карбюратор необходимо промывать и продувать, хотя бы каждые 2 года, в особенности если вы не эксплуатируете скутер зимой.

Обычная работа холостого хода невозможна, как в одном из перечисленных выше случаев, так и в комплексе

Потому важно проводить периодический сервис скутера, чтоб быть в курсе по каждому из пунктов, и в случае надобности скоро устранить поломку

Большинство мопедов имеют вполне простую конструкцию карбюратора, также он находиться в удобном месте, что дает возможность быстрой регулировки. И если вы владелец мопеда Альфа и ему подобного, данное руководство о том как настроить карбюратор на мопеде Альфа для вас.

Регулировка карбюратора нужна большинству мопедов, ведь со временем точные настройки теряются, и возникает необходимость улучшить холостой ход или расход топлива. Данная необходимость может возникнуть тогда, когда мопед Альфа начинает неправильно функционировать, выдавая совсем другую горючую смесь. Стандартно соотношение бензина к воздуху должно составлять 1 к 15. Отклонение от нормы приводит к тому, что смесь обогащается или обедняется.

При образовании богатой смеси у вас возникнут следующие признаки:

частые хлопки в выхлопной трубе;
слабая динамика разгона;
большой расход топлива.

К признакам бедной смеси можно отнести:

наличие белого нагара на свече;
сложность в запуске мотора;
плохая работа холостого хода;
невозможность повысить обороты.

Если вы не знаете, как настроить карбюратор на мопеде альфа 50 или 110 кубов, выполняйте все действия в последовательности, но перед этим убедитесь в том, что двигатель нормально прогрет. После этого придется для точной настройки карбюратора придется произвести следующие действия:

заменить или почистить воздушный фильтр;
проверить свечу зажигания;
почистить поверхность карбюратора от грязи;
проверить все шланги и соединения на герметичность.

Как правильно настроить карбюратор на мопеде альфа

Шаг 1. Настройка качества смеси. Мопед Альфа имеет для этого специальный винт, который предварительно нужно полностью закрутить и выкрутить максимум на 1 оборот. Дальше находим винт холостого хода и вращаем его до тех пор, пока мопед не начнет работать устойчиво на нормальных оборотах. Следующий этап — обеднение смеси, после холостого хода придется немного открутить винт качества смеси до тех пор, пока двигатель не начнем плохо работать с перебоями.

Шаг 2. Мы сделали смесь бедной, но нужно это исправить, для этого винтом холостого хода обогащаем смесь, закручивая его. Настройка происходит до тех пор, пока мотор не начнет работать нормально и без перебоев. Проверить тот факт, что карбюратор мопеда Альфа настроен можно посредством нажатия ручки газа. Если при ее резком открытии мотор сразу глохнет или давиться, придется обогатить смесь, открутив немного винт качества смеси.

Таким образом мы получим правильно настроенный карбюратор. В свою очередь, это влияет на расход топлива, мощность двигателя и его бесперебойную работу. Если карбюратор стабильный, двигатель будет способен выдать полную мощность. В некоторых случаях настройка карбюратора мопеда Альфа невозможна самостоятельно, но специалисты делают процедуру за 10-20 минут.

Настройка качества смеси

Качество смеси играет ключевую роль в работе всего скутера, ведь неправильно настроенные параметры приведут к тому, что скутер будет захлебываться, потреблять много топлива и увеличить износ поршневой группы. Именно поэтому горючая смесь должна находиться в оптимальном количестве, бедная смесь говорит о потере мощности и частом перегреве двигателя, богатая смесь характерна большим расходом топлива и наличием сильного нагара в камере сгорания.

Существует два способа настроить качество смеси — регулировочным винтом или уровнем иглы в заслонке. В некоторых случаях устройство карбюратора предполагает отсутствие регулировочного винта, поэтому настройка проводиться только иглой. Стандартная процедура регулировки винтом происходит вращением против и за часовой стрелкой, в первом случае смесь становиться бедной, закручивание винта говорит об обогащении смеси. В случае с иглой обогатить смесь можно путем поднятия ее вверх, бедная смесь установлена на опущенной игле.

Важно: настройка качества смеси также должна проводиться на прогретом в течение 10-15 минут двигателе. В инструкциях к большинству скутеров написано, что существует стандартная настройка качества смеси, где винт должен быть откручен всего на 1,5-2 оборота

Поэтому при невозможности точно настроить смесь придерживайтесь этого показателя

В инструкциях к большинству скутеров написано, что существует стандартная настройка качества смеси, где винт должен быть откручен всего на 1,5-2 оборота. Поэтому при невозможности точно настроить смесь придерживайтесь этого показателя.

Настройка иглы проводиться путем ее повышения или уменьшения, на ней имеется обозначения и специальное стопорное кольцо, которое устанавливает текущую высоту. Соответственно, обнаружив бедную смесь придется поднять уровень кольца на 1 отметку. Добившись оптимальных показателей ваш скутер будет работать ровно и правильно, топливо будет потреблять в нормальном количестве, а мощность будет соответствовать характеристикам.

Порядок регулировки

Правильная работа двигателя зависит от соблюдения правил эксплуатации и точного выполнения требований техосмотра. Перед тем, как приступить к настройке карбюратора на мопеде Альфа, нужно предварительно провести ряд работ:

Очистить корпус карбюратора.
Заменить свечу зажигания.
Заменить воздухофильтр.
Убедиться в герметичности соединений.

Теперь необходимо точно выставить уровень бензина в поплавковой камере методом подгибания поплавкового язычка. Подсоединив прозрачный шланг к дренажному штуцеру, есть возможность определить абсолютный уровень горючего. Для этого шланг приподнимается вверх. Обычно высота приходится на стык крышек карбюратора.

Следующим пунктом идет юстировка системы холостого хода винтами количества и качества. Весь процесс происходит на прогретом моторе. Винт качества вкручивается до упора и затем откручивается на два оборота. Двигатель запустить и, вращая этот винт в обе стороны, добиться максимальных оборотов. После чего винтом количества сбавить обороты до минимально устойчивых. Не исключена необходимость повтора процедуры несколько раз до получения желаемого результата.

Корректировка среднего диапазона оборотов происходит методом повышения или понижения иглы. Для этого нужно открутить гайку дросселя, вынуть иглу и переставить штопор в одну из проточек: выше среднего деления для обеднения смеси и ниже – для обогащения.

Это интересно: Как правильно настроить освещение авто?

Качественная работа двигателя на высоких оборотах обеспечивается величиной главного жиклера

. Поэтому настройка карбюратора на мопеде Альфа будет закончена только после подбора соответствующего номера жиклера. Если карбюратор выдавал обедненный состав, то стоит установить деталь с большей пропускной способностью. Чтобы обеднить смесь, нужно действовать с точностью до наоборот — ставить меньший номер.

Проверить точность настроек можно путем осмотра изолятора свечи. Если он светлого или коричневого цвета без нагара, то система отрегулирована нормально. В случае, когда резьба и изолятор свечи закопчены черным нагаром, то следует подрегулировать смесь на средние обороты.

Настройка качества смеси

Качество смеси играет ключевую роль в работе всего скутера, ведь неправильно настроенные параметры приведут к тому, что скутер будет захлебываться, потреблять много топлива и увеличить износ поршневой группы. Именно поэтому горючая смесь должна находиться в оптимальном количестве, бедная смесь говорит о потере мощности и частом перегреве двигателя, богатая смесь характерна большим расходом топлива и наличием сильного нагара в камере сгорания.

Существует два способа настроить качество смеси — регулировочным винтом или уровнем иглы в заслонке. В некоторых случаях устройство карбюратора предполагает отсутствие регулировочного винта, поэтому настройка проводиться только иглой. Стандартная процедура регулировки винтом происходит вращением против и за часовой стрелкой, в первом случае смесь становиться бедной, закручивание винта говорит об обогащении смеси. В случае с иглой обогатить смесь можно путем поднятия ее вверх, бедная смесь установлена на опущенной игле.

Важно: настройка качества смеси также должна проводиться на прогретом в течение 10-15 минут двигателе. В инструкциях к большинству скутеров написано, что существует стандартная настройка качества смеси, где винт должен быть откручен всего на 1,5-2 оборота. Поэтому при невозможности точно настроить смесь придерживайтесь этого показателя
