Принцип работы зажигания в двигателе 4-х тактного скутера
В современных скутерах устанавливают бесконтактные системы. Они считаются наиболее надежными и простыми в использовании, не требуют сложного подключения, вовремя дают постоянную хорошую искру. Однако настройка все равно важна, даже наличие искры не всегда позволяет воспламенить топливную смесь, так как играет роль и ее мощность.
Основные причины для работы системы зажигания достаточно просты: ее задачей является создание искры для детонации топливной смеси. Если этого не происходит, необходимо внимательно изучить каждый узел и выяснить, почему искра пропала.
- Для того чтобы проверить, есть ли вообще искра, нужно выкрутить свечу и приложить ее к массе двигателя, сделать это можно, используя металлические предметы, не покрытые краской. Нельзя держать ее рукой: если искра будет, может ударить током, при этом разряд доходит до 40 000 вольт, которые создает катушка.
Сбитое зажигание – причина отказа двигателя
При минимальном опыте, но хороших теоретических знаниях можно самостоятельно выставить зажигание. Для этого потребуется лишь четко соблюдать приведенную ниже инструкцию.
Наиболее важной частью настройки является найти правильное положение, в котором будет находиться звезда ГРМ. Для того чтобы его найти, пользуются специальными метками, которые наносят на заводе при сборке двигателя
Нужная метка похожа на букву «Т». В таком положении поршень находится в мертвой точке. Это крайнее положение, после которого поршень будет возвращаться обратно. Нужно вращать ротор до тех пор, пока выступ на картере и буква «Т» не совпадут. Делать это можно при помощи рук или кик стартера. Электростартер не нужно использовать.
Если поршень лишь минимально сдвинулся вниз, прокручивайте еще, пока метки не совпадут. Поймать нужное положение не всегда получается с первого раза. После того как они совпали, нужно изучить другие метки: они находятся на звезде ГРМ. Обычно это три точки или отверстия, которые находятся с внешней стороны звезды. Они образуют треугольную фигуру, если соединить их визуально
Обратите внимание на то, что одна точка больше других. После регулировки зажигания она должна оказаться сверху, а две другие метки остаться напротив друг друга
Стоять они должны горизонтально.
Если зажигание бесконтактное, оно регулируется следующим образом. Для того чтобы двигатель работал ровно и правильно, нужно отрегулировать воспламенение смеси в нужный момент. Для этого, после того как установлены все метки в нужных местах, нужно разобраться, как вообще работает бесконтактный принцип.
Особенностью БЗС является наличие специальных датчиков, коммутатора, двух типов обмотки катушки зажигания. При замыкании датчика при помощи ротора оснащенного магнитом образуется импульс, который поступает к коммутатору, он нагнетает ток, идущий от генератора и направляет его в первичную обмотку катушки. После этого заряд попадает во вторичную обмотку, где образуется высокое напряжение, при помощи которого и появляется искра, используемая для детонации бензиновой смеси. Регулировка зажигания – это и есть совмещение меток на картере и звезде. Обычно приходится снимать крышку клапанов.
После этого нужно сделать следующее:
Как подключить карбюратор скутера Yamaha — подробная детализация
У опытных скутеристов редко возникают сложности с подключением карбюратора, например после обычной чистки или прочих манипуляций. Но начинающие мотолюбители могут столкнуться с проблемой, когда после извлечения всех шлангочек, установить их на нужное место бывает проблематично. В нескольких уроках будут опубликованы схемы подключения карбюратора для всех основных скутеров. Естественно, это три урока по японским скутерам Yamaha, Honda и Suzuki, а также основные тонкости подключения китайских и европейских карбюраторов. Сегодня начнем с карбюратора Yamaha. На первый взгляд, компоновка деталей немного иная, нежели например у скутеров Honda, но принцип как всегда один, физику не обманешь, а принципиально новых карбюраторов еще никто не придумывал.
Итак, на рисунке обозначен типичный карбюратор, который устанавливается на большинство скутеров Yamaha, в частности Jog, Aprio и другие модели, которые так популярны у нас. Посмотрите внимательно, скорее всего именно это модель установлена и у вас.
Теперь рассмотрим все его элементы детально. Для детализации мы будем использовать 2 схемы. На первой вы визуально определите, как правильно подключить карбюратор Yamaha, а на второй вы более подробно ознакомитесь со всеми элементами путем чертежа.
- Это пусковой обогатитель. Крепится к корпусу карбюратора на двух болтах через резиновое уплотнение. Обогатитель питается от электросети скутера 12в. Как уже все знают, нужен он для холодного запуска скутера, так как на холодную скутеру нужна более обогащенная смесь.
- Штуцер для подвода топлива. Имена сюда нужно подсоединить шланг подачи бензина.
- Те самые болты, при помощи которых крепится обогатитель. Чтобы извлечь его, достаточно отсоединить питание электроклапана и открутить эти два болта.
- Болт крепления крышки смесительной камеры. Открутив его, мы получаем доступ к дросселю. Может поднять или опустить иглу, заменить трос газа. При чистке карбюратора извлечение дросселя обязательно.
- Разьем подключения обогатителя к сети. В нем два провода. Зеленый идет на массу, желтый — питание от генератора. Но обычно полярность не важна. Чтобы проверить обогатитель, нужно подать на него напряжение с аккумулятора (опять же, полярность не имеет значения). В течении нескольких минут игла обогатителя должны выйти вместе со штоком на несколько мм.
- Штуцер соединения с воздушным фильтром. именно сюда одевается резиновое колено от воздушника.
- Винт качество смеси (думаю тут все понятно). Если его закручивать по часовой стрелке, подача воздуха уменьшается и смесь становится богаче.
- Болты крепления поплавковой камеры, их всего 4.
- Винт количества холостых оборотов. Чем сильнее закручиваем винт, тем холостые обороты выше и наоборот.
- Штуцер подключения шланга подачи моторного масла. Он самый маленький по сечению, спутать невозможно.
- Штуцер связи с атмосферой. Сюда ничего одевать не нужно, оставьте как есть.
- Подвод шланга от вакуумного крана.
О регулировке зажигания скутера 4т
Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.
Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.
Настройка системы зажигания скутера Визион
Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.
Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.
На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.
Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.
Источник
Регулировка уровня топлива
Поплавковая камера позволяет иметь в карбюраторе постоянный поток топлива, который всегда пополняется, но важно учитывать, что нельзя иметь переизбыток бензина в поплавковой камере. Сливается бензин при помощи специального шланга, идущего от камеры, проверить количество топлива придется на работающем двигателе. Поднимите шланг выше карбюратора, как показано на картинке ниже, и посмотрите уровень топлива
Он должен не сильно отличаться от отметки, указанной на картинке. На игле внутри поплавковой камеры располагается усик держателя, им можно регулировать количество топлива внутри поплавковой камеры
Поднимите шланг выше карбюратора, как показано на картинке ниже, и посмотрите уровень топлива. Он должен не сильно отличаться от отметки, указанной на картинке. На игле внутри поплавковой камеры располагается усик держателя, им можно регулировать количество топлива внутри поплавковой камеры.
Это интересно: Рекомендации, которые могут помочь в вопросе шумоизоляции машины
Учтите также тот факт, что перед процедурой настройки карбюратора следует иметь только качественный бензин с нормальным октановым числом. В противном случае придется полностью слить плохой бензин не только с бензобака, но и поплавковой камеры, на ней должен быть специальный сливочный винт.
О регулировке зажигания скутера 4т
Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.
Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.
Настройка системы зажигания скутера Визион
Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.
Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.
На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.
Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.
как настроить карбюратор на honda dio af34
Всем доброго времени суток как на honda dio настроить карбюратор не как с завода 1.5 оборота качество смеси, а вот чтобы индивидуально для мотора. В интернете куча тем про настройку карбюратора, но не где так толком и не написано как делать написано только выкрутите закрутите а для чего непонятно в чём разобрался я: 1 смесь должна быть не богатая и не бедная а оптимальная 2 знаю где винт качества и винт колличества оборотов 3 при обеднении смеси обороты растут, а при богатой падают помогите настроить
Холостые обороты: Выставляем винтом количества оборотов, чтоб обороты были повыше чем обычно, но устойчивые. Винтом качества смеси регулируем так, чтобы обороты были ровные и стабильные. После снижаем винтом количества обороты таким образом, чтобы они были порядка 800-1000( стабильно устойчивые). Проверяем так: Резко даем газу на 2/3 примерно и сбрасываем. Двигатель должен четко сбрасывать на холостые. Без провалов и плавающих оборотов. Рабочие обороты: Иглой надо добиться такого качества смеси, чтобы двигатель четко и динамично разгонялся с холостых до максималки. То бишь, выставить смесь оптимальную для двигателя во время работы. Эти показатель могут быть разными. Факторов влияющих на это много: Степень изношенности ПГ и карбюратора, температура окружающего воздуха, загрязненность или пропускаемость материала воздушного фильтра, высота над уровнем моря и прочие. Обычно, если фильтр чистый, ПГ нормальная, температура 20-25 тепла и мы на равнине, начинают регулировать иглу не с самого низа(очень бедная смесь), а со второго(снизу) деления, постепенно смесь обедняя. Отрегулировать положение иглы надо таким образом, чтобы скутер довольно бодро подрывал с места и выходил на максималку. Оптимум будет тогда, когда ты сможешь добиться наилучших результатов.
Принцип работы карбюратора скутера
Устройство карбюратора скутера 4т не отличается высокой сложностью. Основной принцип его работы таков: в поплавковую камеру устройства попадает определенное количество топлива и кислорода, где они смешиваются в нужных пропорциях и подаются в камеру сгорания мотора.
Устройство карбюратора 4х тактного скутера может немного отличаться в зависимости от модели, но в целом оно одинаково для всех типов карбюраторов. Чаще всего используется поплавковый вариант изделий. Отличается он наличием поплавковой камеры, в которой происходит смешение топлива с воздухом, после чего готовая смесь подается в цилиндр. Для того чтобы воздух попадал в топливо в нужной пропорции, карбюратор включает следующие элементы:
- Жиклеры.
- Игла, дозирующая поступление кислорода.
- Золотник.
- Дроссельная заслонка.
Иногда устройство карбюратора 4т на скутере 50 куб включает такой элемент, как ускорительный насос. Он работает в паре с пусковым обогатителем смеси. Эти устройства помогают двигателю скутера работать правильно, заводиться в сырую и мокрую погоду
От слаженности работы устройств зависит правильность работы мотора, поэтому важно уделять внимание их настройкам
1 – пусковой обогатитель, 3 – поплавок, 4 – поплавковая камера, 5 – главный жиклер, 6 – обогреватель карбюратора, 7 – дроссель с иглой
Пусковой обогатитель скутера
Чаще всего на скутеры ставится электрический пусковой обогатитель, на старых моделях можно встретить ручной. Задачей данного устройства является создать правильную смесь для того, чтобы завести двигатель после долгого простоя.
Устройство пускового обогатителя
Карбюратор имеет дополнительный канал для подключения обогатителя. Если устройство автоматическое, канал открывается сам, когда вы пытаетесь завести скутер, и закрывается по мере прогрева двигателя. Если обогатитель ручной, закрывать его клапан нужно самостоятельно. Принцип работы устройства следующий:
- Внутри корпуса расположен нагревающийся электричеством элемент, который выталкивает иглу, перекрывающую топливный канал.
- После того как двигатель будет остановлен, игла будет убрана обратно.
Устройство поплавковой камеры
Смешивание топлива с воздухом в карбюраторе происходит при участии поплавковой камеры; таким образом, уже готовое, насыщенное нужным количеством кислорода топливо поступает в камеру сгорания, где взрывается и приводит в движение скутер.
Устройство поплавковой камеры
От бензобака топливо поступает в карбюратор по специальным трубкам. Но смешивание не может происходить в них, поэтому сначала оказывается топливо в поплавковой камере, а уже потом происходит его обогащение кислородом и дальнейшее перемещение. Для того чтобы бензин поступал не беспрерывно, а в нужном количестве, карбюратор оснащен специальной системой с поплавком и клапаном. Когда камера наполнена, поплавок поднимается, и клапан перекрывает топливу доступ в карбюратор, при опускании поплавка поступление топлива возобновляется.
Устройство дозирующей системы подачи топлива
Смесь подается в цилиндр уже в готовом виде, поэтому необходимо контролировать ее качество. Для этого в карбюраторе предусмотрена специальная игла с пазами и стопорным кольцом. Положение иглы зависит от положения кольца: чем оно выше, тем смесь богаче, и наоборот. Современные модели карбюраторов позволяют настраивать их, не разбирая.
Устройство дозирующей системы
Для правильной работы устройства важен диаметр главного жиклера. Он подбирается относительно мощности мотора и размера диффузора. При тюнинге отверстие жиклера может быть увеличено.
Холостой ход – принцип работы
Если требуется завести скутер после долгого простоя или на холодную, применяют регулировку жиклера холостого хода карбюратора. Это необходимо для того, чтобы обогатить смесь кислородом при запуске. В результате правильной регулировки двигатель на холостых оборотах будет работать ровно и перестанет глохнуть.
Устройство системы холостого хода
Система имеет специальный клапан, который в нужный момент перекрывает возможность смешивания топлива и воздуха. Для того чтобы мотор перестал глохнуть, делаем регулировки винтом качества, подгоняем холостые обороты до нужной величины. Винт для настройки находится сбоку и доступен во время работы двигателя. Разбирать ничего не нужно, просто аккуратно поворачивайте его отверткой в левую или правую сторону. В результате обороты будут подниматься или опускаться.
При недостатке качества смеси добиваемся максимальных холостых оборотов. Когда мотор прогреется, достаточно будет снова уменьшить обороты до нормального значения.
Как выставить зажигание на хонда дио При выборе, обратите внимание на наличие
Зажигание на Audi Александр Категория: Выставление зажигания Audi 80 проводится по 3 меткам: Тогда, проектировавшись специально для асфальта, машина вместе с некими принципами автомобилями начинала новейшую эру паркетных джипов. Для за базу взяли Honda Цивик, а заглавие самого автомобиля расшифровывается как Comfor К катушке зажигания подходят 2 хонда дио 27 как выставить зажигание Поглядите на цвет коммутаторного провода отыскать его можно в разъеме коммутатора.
Снимите защитный колпачок замка зажигания. Изберите те провода, что подходят к замку зажигания.
Тот провод, который совпадает по цвету с одним из проводов который подходит к коммутатору, и есть провод глушащий скутер. Осталось определить назначение 2 проводов — от электромагнитного датчика и от питающей катушки.
Черный провод с красной полоской обычно от электромагнитного датчика, второй — от питающей катушки. Угол опережения зажигания на скутере скутер не заводится. Honda Dio 27 не заводится Видео.
Как Выставить Зажигание На Скутере Хонда Дио
Скутер-сист зажигания,схема,работа,наглядно ,простым языком -доступным новичкам. Зная принцип работы. Elsheep-Team Хонда Аккорд 8. Во всяком случае позиционируется она таким макаром.
В одной из штатных комплектаций имеет очень разветвленную аудиосистему.
Как верно отрегулировать зажигание на ВАЗ Большая часть автовладельцев, у каких имеются автомобиль ВАЗ, возможно сталкивались с затруднениями, связанными с корректной работой мотора. Всераспространенная неувязка — поворот ключа мотора запускает его, но движок неправильно реагирует на холостое зажигание.
Причины регулировки
Говорят дыма без огня не бывает. Эта народная мудрость подходит и для нашего случая. Не нужно лезть в карбюратор, если на то нет причин. Какие причины могут быть? Приведем основные из них:
- свечу зажигания вечно заливает;
- двигатель работает с перебоями, глохнет.
Также регулировка карбюратора необходима при длительном использовании бензина низкого качества, загрязнённый воздушный элемент. Перейдем непосредственно к регулировке карбюратора Ямаха Джог.
Для начала тщательно промываем карбюратор
Особое внимание уделяем всем каналам, куда поступает бензин. Если уж руки дошли к ремонту карбюратора, то заодно можно поменять свечу зажигания
Кроме этого, воспроизводим замену воздушного элемента. После вышеуказанных действий, приступаем к регулировке. Обратите внимание на старую свечу зажигания, она может о многом «сказать». Белая свеча – смесь белая, черная-богатая. Это приводит к чрезмерному расходу топлива, загрязнению каналов.
Регулировка карбюратора Ямаха Джог
Допустим, вы почистили ваш карбюратор и готовы к его настройке. Соберите все в обратном порядке и заведите ваш скутер. Чтобы он работал на холостых оборотах необходимо его настроить винтом на карбюраторе. На Ямаха джог он находиться в прямом положении, немного наклоненный винт отвечает за качество смеси. Для начала нужно закрутить оба винта на максимально возможное положение. Далее открутите винт оборотов на нужную вам частоту (слушайте двигатель и если колесо не крутиться, а скутер работает – холостой ход настроен) и параллельно откручивайте жиклер качества смеси, но сделать это нужно не больше чем на ¼ полного оборота.
Что делать если карбюратор на настроился?
Если вы правильно проделали указанные выше рекомендации, но это не помогло и ваш скутер чувствует себя плохо, давиться и имеет провалы в работе, вам нужно еще немного регулировки. Рекомендуется еще на ¼ оборота открутить жиклер качества смеси, и посмотреть на результат. В конечном итоге можно разобрать карбюратор и найти иглу золотника. Ее придется опустить на одно деление, но тогда есть вероятность потери мощности скутера.
Если вам эти рекомендации кажутся слишком сложными, не стоит отчаиваться, ведь для всех регулировка карбюратора очень сложная работа и поэтому точно здесь угадать не получается. Но мы постараемся облегчить вам задачу, предоставив видео, где специалист учит регулировать карбюратор ямаха джог.
Взаимозаменяемость коммутаторов
Отдельно стоит поговорить о взаимозаменяемости коммутаторов для скутеров, так как этот вопрос волнует очень многих людей, которые пользуются данными транспортными средствами. К счастью, этот вопрос приносит только положительные эмоции, так как в большинстве случаев коммутаторы на различных моделях скутеров являются взаимозаменяемыми. Это значит, что в случае повреждения одного коммутатора вам не придется везде искать точно такой же, потому что вы сможете использовать любой другой, который сможете обнаружить.
Естественно, нельзя сказать, что абсолютно все коммутаторы взаимозаменяемые, есть некоторые моменты, на которые вам стоит обратить внимание. В первую очередь, это наличие или отсутствие датчика Холла в цепи – в некоторых моделях скутеров он заменяет катушку зажигания, и, соответственно, коммутатор, взаимодействующий с датчиком Холла, не подойдет на замену коммутатору, который взаимодействовал с катушкой зажигания. Есть и другие ограничения – например, вам не подойдет коммутатор, который используется для двигателя с отличным числом цилиндров
Есть и другие ограничения – например, вам не подойдет коммутатор, который используется для двигателя с отличным числом цилиндров
К счастью, в скутерах практически всегда используются двигатели с одним цилиндром, но на этот момент все равно стоит обращать внимание
Есть и другие ограничения – например, вам не подойдет коммутатор, который используется для двигателя с отличным числом цилиндров
К счастью, в скутерах практически всегда используются двигатели с одним цилиндром, но на этот момент все равно стоит обращать внимание
Разборка карбюратора
Снимаем карбюратор с двигателя (см. Снятие карбюратора).
Отверткой отворачиваем два винта и снимаем микропереключатель.
Отворачиваем винт…
…и снимаем кронштейн микропереключателя.
Снимаем пружину с тяги оси воздушной заслонки.
Распшлинтовываем нижний конец тяги воздушной заслонки, снимаем шайбу и выводим тягу из зацепления.
Выворачиваем семь винтов…
…и снимаем крышку карбюратора.
Между корпусом и крышкой установлена картонная прокладка.
Разбираем крышку карбюратора, для чего:
Расшплинтовываем верхний конец тяги воздушной заслонки, снимаем шайбу, выводим тягу из зацепления…
…и снимаем ее.
Отворачиваем три винта…
…и снимаем крышку пневмокорректора с картонной прокладкой и пружиной.
Выводим из зацепления…
…и снимаем тягу с мембраной.
Отворачиваем винт…
…и снимаем распылитель эконостата вторичной камеры.
Промыв снятые детали в растворителе, собираем крышку карбюратора. Затем переходим к корпусу поплавковой камеры, и последним разбираем корпус дроссельных заслонок.
Отворачиваем два винта…
…и отделяем корпус поплавковой камеры от корпуса дроссельных заслонок.
Между ними установлены три прокладки — пластмассовая и две картонные.
Разборка корпуса поплавковой камеры
Отворачиваем винт-пробку…
…и вынимаем ось поплавка с шайбой, сам поплавок и иглу клапана.
Торцевым ключом или головкой “на 10” отворачиваем седло игольчатого клапана с уплотнительной шайбой.
Ключом “на 22” отворачиваем винт…
…и снимаем с него сетчатый фильтр.
Снимаем топливные штуцеры и уплотнительные шайбы.
Отворачиваем и вынимаем два топливных жиклера главной дозирующей системы.
Отворачиваем винт и снимаем распылитель первичной камеры с шайбой.
Отворачиваем два воздушных жиклера главной дозирующей системы…
…и вынимаем эмульсионные трубки. У первичной камеры трубка более длинная.
Отворачиваем и вынимаем блок воздушного жиклера с эмульсионной трубкой системы холостого хода.
Отворачиваем и вынимаем воздушный жиклер системы холостого хода.

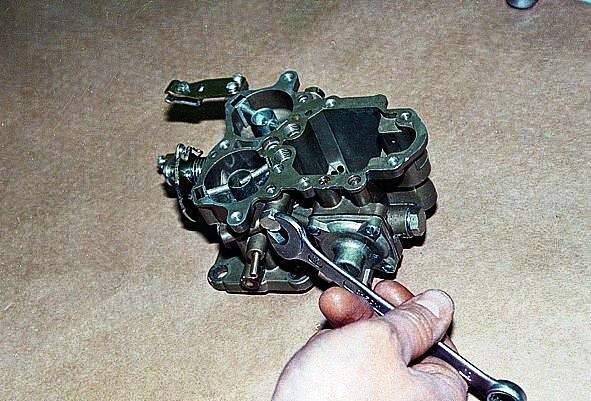

Ключом “на 12” отворачиваем пробку…
…и отверткой из углубления отворачиваем эмульсионный жиклер системы холостого хода.
Таким же образом с противоположной стороны карбюратора отворачиваем и вынимаем воздушный и эмульсионный жиклеры переходной системы.
Постукивая пластиковой рукояткой отвертки по малому диффузору…
…выбиваем его из посадочного места вместе с пружиной и прокладкой.
Таким же образом вынимаем второй диффузор.
Отворачиваем винт…

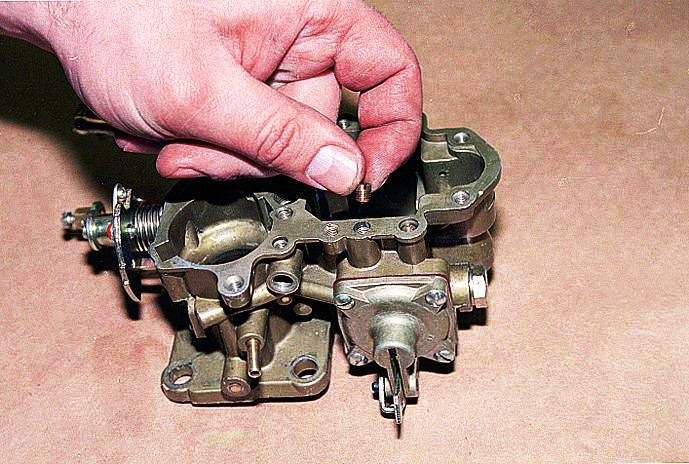

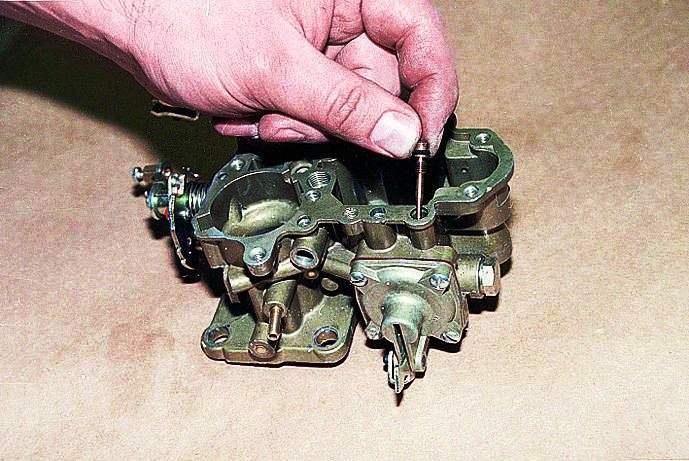

…и вынимаем из канала ускорительного насоса вытеснитель. Под ним располагается шариковый клапан ускорительного насоса. Перевернув корпус, извлекаем шарик из канала.
Заворачиваем до упора регулировочный винт ускорительного насоса, считая число оборотов. При сборке это поможет восстановить заводскую регулировку.
Отворачиваем и вынимаем регулировочный винт с уплотнительным резиновым кольцом.
Отворачиваем четыре винта…

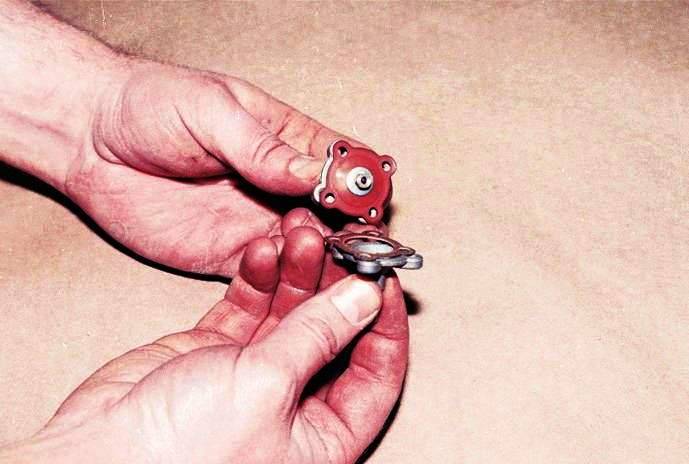

…и снимаем крышку ускорительного насоса с мембраной и пружиной.
Между мембраной и крышкой установлена картонная прокладка.
Разборка корпуса дроссельных заслонок
Отворачиваем три винта…

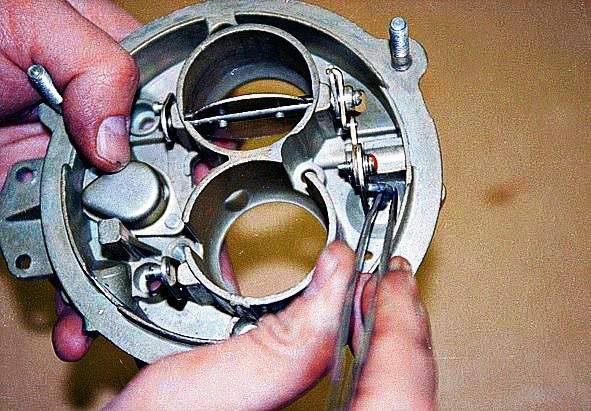

…и снимаем корпус экономайзера принудительного холостого хода с прокладкой.
Выворачиваем винт регулировки состава смеси (качества)…
…и винт эксплуатационной регулировки (количества).
Отворачиваем два винта…
…и снимаем с корпуса клапан экономайзера принудительного холостого хода.
Отворачиваем другие два винта…
…и снимаем крышку с уплотнительной прокладкой.
Ключом “на 6” отворачиваем гайку,…
…снимаем мембрану со штока и вынимаем шток из корпуса.
Детали карбюратора хорошо отмываются от отложений растворителями для нитрокрасок №№ 646, 647, 647, 650, ацетоном или толуолом, но попадание сильных растворителей на пластиковые или резиновые детали не допускается. Перед сборкой детали корпуса обдуваем сжатым воздухом и продуваем каналы.
Поплавковый механизм регулируем подгибанием язычка…
…до размера 10,75–11,25 мм между верхней частью поплавка и верхней плоскостью корпуса поплавковой камеры.
Это лучше делать на автомобиле, подкачивая топливо ручным приводом насоса. Такую регулировку можно провести и без установки карбюратора на автомобиль. Для этого необходимо установить карбюратор на горизонтальную плоскость. На топливный штуцер карбюратора надеваем резиновый бензостойкий шланг, в котором любым подручным средством, например, шприцем создаем небольшое избыточное давление топлива. Можно просто поднять конец шланга на высоту 30–40 см и заливать в него топливо через воронку. Этого давления будет вполне достаточно для заполнения поплавковой камеры и проведения замеров.
Как Отрегулировать Карбюратор На Скутере Ямаха Джог
Yamaha Кардиохирургическая коррекция углерода
Многие владельцы скутеров сталкиваются с такой проблемой, как отрегулировать карбюратор. На первый взгляд, это может показаться сложной задачей, однако карбюратор У Yamaha Jog Scooter есть дизайн, который поймет даже новичок.
Регулировка карбюратора скутера Yamaha не выполняется на холодном двигателе. Лучший вариант. отрегулировать карбюратор после поездки, пока двигатель не остынет и не прогреет его. Режим холодного двигателя повлияет на качество углеродного регулирования.
Регулировка карбюратора должна выполняться, если состояние свечи зажигания является подозрительным, если двигатель не тянет или постоянно задерживается. Там может быть несколько проблем. Это качество смеси, которая подается в двигатель, и загрязнение воздуховодов фильтра и карбюратора, а также проблемы с искрой.
Во-первых карбюратор должен быть промыт, все каналы должны быть промыты, а свеча зажигания заменена, если это возможно. Также очистите или замените воздушный фильтр. После устранения всех физических проблем мы начинаем регулировать качество смеси. Табличка на старой свече показывает, насколько правильно или неправильно отрегулирована смесь.
Если свеча белая, смесь плохая. Это может привести к более быстрому износу двигателя. Если свеча черная, наоборот, смесь богатая. А это дополнительный расход топлива и засорение воздуховодов.
READ Какой Антифриз Заливать В Geely Emgrand Ec7
Регулировка карбюратора на скутере 2T
От качества подаваемой смеси в цилиндр двигателя зависит поведение скутера в холодную погоду, а также то, насколько высок будет износ самого цилиндра. Например, при богатой смеси мотор заводится лучше, но образуется нагар, при бедной быстро изнашивается цилиндр и пропадает тяга.
Для того чтобы облегчить процесс запуска двигателя, можно настроить зажигание на опережение, это позволит облегчить запуск мотора вне зависимости от погоды на улице, немного повысить мощность двигателя, ощутимо прибавится тяга. Особенности таких настроек заключаются в том, что заряд в свече образуется раньше, чем поршень оказывается в мертвой точке. Благодаря этому и происходит облегченный запуск двигателя и повышение мощности мотора. Однако стоит помнить о том, что может увеличиться износ цилиндра.
Процедура проводится примерно так же, как и обычная настройка зажигания, однако имеет собственные нюансы. Для этого проводятся все те же действия, только метки соединяются не полностью. Расхождение должно составлять примерно полсантиметра. Этого хватит для того, чтобы получить необходимый эффект.
Как установить угол опережения (видео)
Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.
Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.
Настройка системы зажигания скутера Визион
Карбюратор – это основной элемент топливной системы практически на всех 2-х тактных скутерах. Рано или поздно владельцы скутеров сталкиваются с проблемой, которая касается ремонта карбюратора. Зачастую речь идет именно о регулировке карбюратора.
Во многих случаях владельцы скутера боятся собственноручно устранять данную проблему. Это обосновывается на недостаточных знаниях устройства карбюратора. Далее в статье попытаемся поэтапно разобрать регулировку карбюратора на скутере Ямаха Джог. Топливный элемент на скутерах Ямаха имеет простую конструкцию. Поэтому, во время его регулировки не должно возникнуть каких-либо проблем даже у новичка.
Регулировка карбюратора Ямаха Джог
Допустим, вы почистили ваш карбюратор и готовы к его настройке. Соберите все в обратном порядке и заведите ваш скутер. Чтобы он работал на холостых оборотах необходимо его настроить винтом на карбюраторе. На Ямаха джог он находиться в прямом положении, немного наклоненный винт отвечает за качество смеси. Для начала нужно закрутить оба винта на максимально возможное положение. Далее открутите винт оборотов на нужную вам частоту (слушайте двигатель и если колесо не крутиться, а скутер работает – холостой ход настроен) и параллельно откручивайте жиклер качества смеси, но сделать это нужно не больше чем на ¼ полного оборота.
Что делать если карбюратор на настроился?
Если вы правильно проделали указанные выше рекомендации, но это не помогло и ваш скутер чувствует себя плохо, давиться и имеет провалы в работе, вам нужно еще немного регулировки. Рекомендуется еще на ¼ оборота открутить жиклер качества смеси, и посмотреть на результат. В конечном итоге можно разобрать карбюратор и найти иглу золотника. Ее придется опустить на одно деление, но тогда есть вероятность потери мощности скутера.
Если вам эти рекомендации кажутся слишком сложными, не стоит отчаиваться, ведь для всех регулировка карбюратора очень сложная работа и поэтому точно здесь угадать не получается. Но мы постараемся облегчить вам задачу, предоставив видео, где специалист учит регулировать карбюратор ямаха джог.
