Подключение стеклоподъемников своими руками: что нужно знать

Фотоотчет об установке электрических стеклоподъемников «ФОРВАРД» в задние двери Chevrolet NIVA

Планируете купить и установить электрические стеклоподъемники в задние двери Chevrolet Niva? Есть вопросы по подключению? Тогда Вам будет полезен этот отчет, подготовленный, в рамках участия в акции, нашим покупателем из Ярославля, пожелавшим остаться инкогнито.

Ручки от мясорубки это конечно прошлый век.

Заказал на сайте Стеклоподъем.РФ.

Сразу решил, что будут дублирующие кнопки.

Многие считают, что они не нужны, типа хватит только 2-х кнопок у водителя, а задние пусть просят.

В чём-то логика есть. Но!

Я считаю, что пассажиры должны сами открывать окошко, если им захотелось. Да и не всем такое понравится (знаю характер своих родителей, жены).

Единственное, решил сделать кнопку на отключение дублирующих кнопок, чтобы были не под напряжением и ребенок не баловался.

Долго решал, куда ставить кнопки.

С пассажирскими всё ясно, их поставил в эту ручку. Вытаскивается она с усилием. Думал точно, что-нибудь отломлю, но вытащил.

Дырку под кнопку вырезал дремелем. В картонке вырезал отверстие, проверил, что кнопка входит и начертил на пластике. Всю середину вырезал, края обточил дремелем.

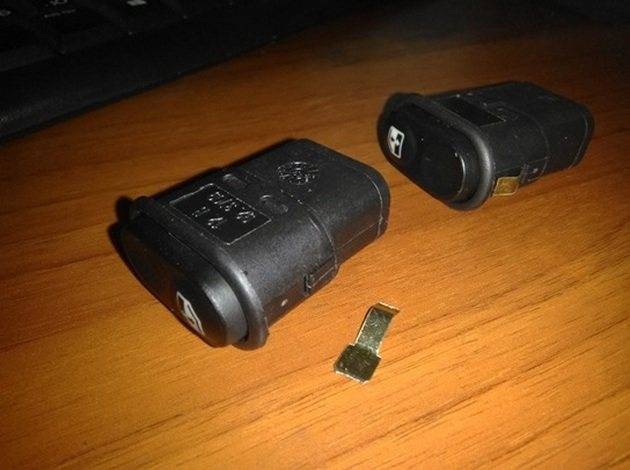

Вот эти пружинки в кнопках чутка подточил (где-то по миллиметру) и разжал.

Если не сделать, то кнопки очень туго входят (практический нереально засунуть), а если больше расточить отверстие, в итоге будет некрасиво. Если все же с силой запихать, то потом так просто их не вытащишь для замены.

Добился этим того, что кнопки вошли с небольшим усилием и так же можно без труда ничего не царапая их вытащить.

В итоге получилось так, прям как так и было)

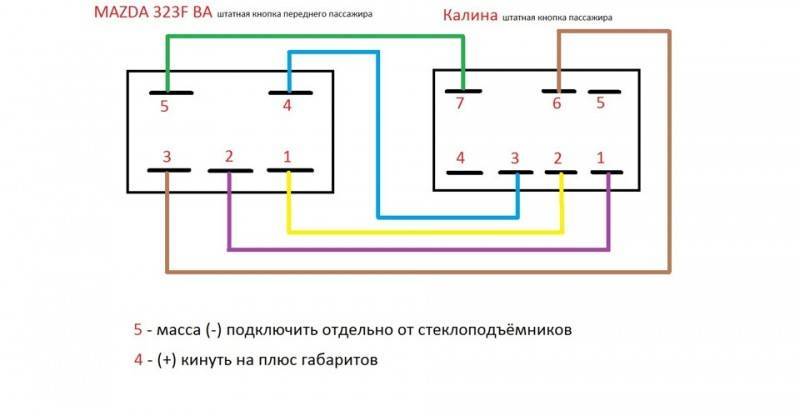

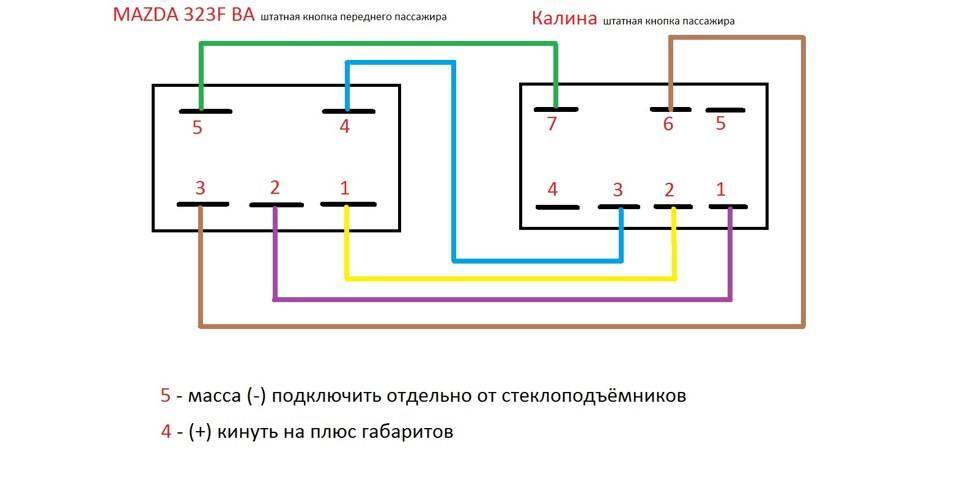

Схема с подключением дублирующих кнопок.

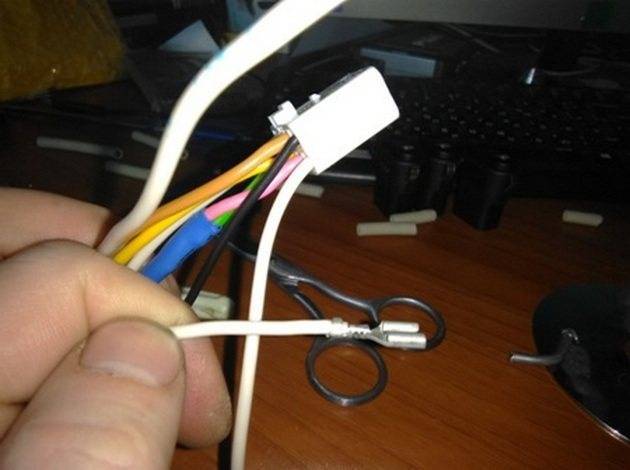

Проводку всю переделал. Вытаскивал из колодки кнопок контакты, вставлял новые. Докупил разных автомобильных проводов с сечением 1,5 мм², на массу и подсветку взял 0,75 мм². Провода все припаивал и изолировал термоусадкой.

Примечание магазина:

Если Вы хотите подключить стеклоподъемники точно так, как рассказано в этой статье, чтобы не докупать «разных автомобильных проводов» и не переделывать проводку, рекомендуем приобрести в нашем магазине два электромонтажных комплекта: заводской комплект для подключения стеклоподъемников «ФОРВАРД» и универсальный электромонтажный комплект.

Кстати, памятник надо тому человеку поставить, кто придумал термоусадку — первый раз ей пользовался, как же она облегчает жизнь, особенно на холоде, где изолента не липнет.

Плюс на электростеклоподъемники решил взять с блока.

Нашел реле передних эсп, вытащил его, сделал перемычку и к ней подключил «+». Земля и подсветка от прикуривателя.

Водительские кнопки хотел ставить в тоннель (места много, но не глубоко). Побоялся, что провода на колодках будут упираться. Конечно, если бы я ставил только 2 кнопки без дублирующих, то ещё можно было, а тут очень много проводки, плюс мне нужна кнопка отключения задних кнопок стеклоподъемников, и от идеи ставить в тоннель отказался.

Ставить решил за место прикуривателя, все равно им не пользуюсь.

Купил за 100 руб. заглушку (ставится в машины, где нет подогрева), тем же дремелем выпилил отверстия под кнопки.

Подобрав нужный светодиод и резистор, собрал блок из кнопок.

Собрал и проверил всю проводку.

Кнопки смотрятся отлично, все как тут и было.

Далее начинаем разбирать двери и прокладываем провода.

Пользовался инструкциями, по установке электрических стеклоподъемников, найденными в интернете. Первую дверь разбирал долго, вторую уже знал как (так всегда, пока сам не попробуешь, не поймешь).

Снимать и ставить стеклоподъемник легко. Единственное, что стекло надо держать в верхнем положении перед установкой. Чтобы проще везде подлезть и прикручивать, я просто приклеил его скотчем.

Перед затяжкой стекла, регулировал его положение простым АКБ от бесперебоника и меняя полярность на клеммах. Провода через гофру пролезли вообще без проблем. Поставил позади тепловентилятор, чтобы они не дубели (в гараже не лето), чуть выправил рукой гофру и спокойно просунул, перед этим промотал изолентой.

Провода протянул под шумкой на полу (второй вариант на фото), пришлось снять накладки, снять накладку стойки (не сразу дошло, как её сдвигать). Все провода вывел в тоннель, места там полно.

Чтобы упростить всю сборку, снял магнитолу.

Собрал всю проводку: спаял, заизолировал термоусадкой, проверил, что все работает. Собрал двери и накладки.

В дверь решил не ставить заглушку, она маленькая, а от ручек остались вмятины и перфорация, это у всех так, да и что дыркам пропадать, поставил прикуриватель и USB зарядку с подсветкой.

Ну и несколько фото, как всё получилось.

Благодарим, нашего покупателя, за подготовленный отчет. Обещанный приз перечислим на счет его мобильного телефона.

Купить

Как устроена система управления стёклами

Замена моторчика печки на ваз 2114

Внутри автомобильных дверей устанавливаются электрические двигатели, которые приводят в движение всю систему. Их ещё называют регуляторами. Помимо этих элементов, стеклоподъёмники включают в себя:

Двигатели имеют форму трапеции. За счёт этого стёкла свободно могут подниматься и опускаться, стоит только пользователю нажать на соответствующую кнопку. Современные автомобили оборудуются реле, контролирующими движение электрического тока. В некоторых моделях можно встретить автоматические выключатели, которые являются дополнением к предохранителю. Они обеспечивают нормальную работу всей системы и сокращают вероятность возникновения неисправности стеклоподъёмника вследствие поломки одного из моторчиков.

Конструкция системы управления стёклами может отличаться. Определяющим фактором является её тип.

  1. Тросовые системы функционируют аналогично ручным. Отличие заключается в наличии кнопки, благодаря которой пользователь может активировать электродвигатель. В конструкцию дополнительно включаются шкивы, зубчатое колесо и трос.
  2. Реечные подъёмники — это усовершенствованная и упрощённая модель тросовой системы. Движение стекла обеспечивается за счёт взаимодействия зубчатого колеса, вала электрического двигателя и зубчатой рейки.
  3. Рычажные системы состоят из двух рычагов, которые заставляют стекло двигаться в нужном направлении.

Именно последний тип стеклоподъёмников является самым надёжным и долговечным.

Стоимость замены

Замена стеклоподъемников ВАЗ-2114 обходится дешевле, чем установка электрических механизмов взамен ручных. Если для того, чтобы просто поменять стеклоподъемник нужно разобрать дверную обшивку, демонтировать старый механизм и поставить новый, то чтобы установить электрический вариант вместо ручного, нужно частично разобрать панель приборов, выбрать источник питания и от него протянуть проводку внутрь двери. Эта работа требует вмешательства электрика. Потому что питание нельзя брать откуда попало: источник должен соответствовать мощности электропривода, а также в случае возникновения короткого замыкания предохранители должны защитить основную проводку автомобиля. Кроме этого, стеклоподъемники должны работать при включенном замке зажигания.

Подводя итог, можно сказать, что в первом случае квалификация работы минимальна, и ее можно выполнить, не имея специфических знаний, самому, тогда как работа с электрикой требует специалиста, которому нужно заплатить.

Цена стеклоподъемника ВАЗ-2114 находится в диапазоне от 2,5 тыс. до 3,5 тыс. рублей, в зависимости от конструкции и производителя. Но как было сказано ранее: рычажный и реечный вариант предпочтительнее. Если покупать устройство только на одну сторону, то левый передний стеклоподъемник будет дороже, поскольку он более востребован.

При установке электростеклоподъемников возник вопрос: куда и как ставить кнопки управления, чтобы было удобно всем пассажирам, и водитель мог свободно управлять всеми стеклами. В итоге установил на дверях, как показано на фото:

Инструкция по установке

Как установить своими руками стеклоподъемники на ВАЗ 2109, как подключить кнопки? Чтобы электрические СП, установленные в свой автомобиль прослужили долго и не нуждались в ремонте, подключение должно осуществляться строго в соответствии с инструкцией.

Устанавливать СП нужно следующим образом:

  1. Сначала следует обесточить бортовую сеть, для этого отключите аккумулятор.
  2. Аккуратно демонтируйте обивку дверей (передних или задних, в зависимости от целей). Эта обивка фиксируется с помощью пластиковых пистонов, поэтому снять ее можно без проблем. Даже если вы случайно сломаете пистон, его потом легко можно заменить на новый.
  3. устройства стекло необходимо поставить таким образом, чтобы к винтам крепления мог быть получен свободный доступ через отверстия в конструкции двери. После выставления стекла его нужно зафиксировать с помощью канцелярского скотча. Сделав это, можно открутить болты, с помощью которых крепится само стекло.
  4. Снизу двери имеется гайка направляющей, ее нужно выкрутить. Рядом с ручкой СП, которую вы сможете поменять на кнопку, расположено три гайки, их необходимо открутить. Далее, демонтируйте сам механизм из двери, для этого его нужно потянуть вверх. Установка нового СП производится через соответствующий проем в двери, речь идет о самом большом проеме. Следует отметить, что при монтаже вся конструкция электрического СП должна быть в сборе.
  5. Чтобы зафиксировать конструкцию, на ее корпусе есть несколько шпилек — они подходят для установки в отверстия, в которых ранее находились крепежные болты. В частности, эти отверстия расположены в центральной части двери. Когда вы сможете совместить шпильки с отверстиями, гайки фиксации можно закрутить и затянуть.
  6. Далее, нужно совместить крепление СП непосредственно с самим стеклом. Поскольку устройство расположено в положении «открыто», необходимо его активировать и приподнять посадочное место к стеклу вплотную. Оптимальней всего для этого подключить питание бортовой сети на время и зафиксировать стекло. Когда данный элемент будет подведен к металлической планке, вы сможете совместить крепежные отверстия, закрепив их с помощью винтов, которые идут в комплекте с конструкцией. При установке все трущиеся элементы устройства необходимо смазать.
  7. Следующий этапом будет соединение с проводкой, поэтому рассмотрим схему . Вам нужно замерить длину проводки, которую впоследствии вы проложите от контактов электродвигателя СП до того места, где будут располагаться кнопки включения. Что касается кнопок, то обычно их устанавливают на центральной консоли, но можно произвести монтаж каждой кнопки на отдельной двери. Если вы являетесь владельцем авто с высокой панелью, то справа от прикуривателя сможете увидеть специальные заглушки, предназначенные для этого.
  8. Вам понадобится протяжка для укладки проводки в стойку и под центральную консоль, для этого можно использовать простую проволоку с петлей, что позволит захватить и протянуть кабель. Следует отметить, что сечение самих проводов должно быть не меньше 1 квадратного миллиметра. Что касается непосредственно питания, то оно может быть осуществлено от прикуривателя либо от аккумуляторной батареи.

Сегодня у нас появилась отличная возможность модифицировать уже немного устаревшую классику автомобильной промышленности, установив электрические стеклоподъёмники на ВАЗ 2109. Подъёмники с электрическим приводом уже давно устанавливаются для стёкол практически на все автомобили зарубежного производства. Даже наши последние отечественные авто, хоть и частично, но всё же оснащаются электростеклоподъёмниками. Их популярность очевидна:

  • удобство пользования;
  • надёжность;
  • эстетическая составляющая;
  • долгий срок службы;
  • практичность.

Электростеклоподъёмники не требуют никаких усилий для регулировки стекол, управляются кнопками, а привод дает возможность быстро поднимать и опускать стекло. Для того чтобы регулировать высоту поднятия стекла, не нужно прилагать усилий. Его движение происходит намного быстрее, чем при использовании рукояти механического подъема.

Полезные советы

Итак, сняв резиновые заглушки в отверстиях для кабельных выводов, может потребоваться завести протяжку (вставляется в канал стойки). Далее нужно закрепить регулировочную пластину, которая предварительно вставляется в наклонный паз. Для такой задачи используются болты М6

Крепится пластина к кронштейну стекла, что требует соблюдения осторожности во время выполнения работ

Теперь в верхнее отверстие вставляет механизм стеклоподъемника (в сложенном виде). Обычно он фиксируется гайками М6 и стопорными шайбами. В отверстие посередине ставится винт. Во время затяжки все гайки должны быть полностью закручены , так как при движении автомобиля крепления могут ослабнуть.

Затем нужно протянуть кабель через отверстие в двери и стойке

При этом важно тянуть кабель так, чтобы в двери провода не контактировали с движущимися частями стеклоподъемника. Для этого реализуют надежное крепление, используя изоленту, скотч, стяжки-хомуты и т.д

После подключения контактов к переключателю, для проверки следует подать питание от АКБ, включить габаритные огни. Если все в норме, будет гореть подсветка переключателя стеклоподъемника. Если это не так, тогда местами меняются гнезда на контактах и на переключателях.

Если работа стеклоподъемника вызывает нарекания, можно исправить ситуацию путем регулировки стеклоподъемника. Например, когда если стекло выходит из направляющих пазов, необходимо ослабить гайки крепления регулировочной пластины (короткую направляющую фиксируют в верхнем отверстии). Если же стекло смещается с усилием, ослабив гайку, короткую направляющую фиксируют в нижнем отверстии.

Варианты устройства стеклоподъёмников

По устройству электрические стеклоподъёмники (ЭСП) подразделяются на три основных типа:

  • стеклоподъёмники реечные. Устройства не слишком мощные, плюс требуют систематической смазки. Если этого не делать, срок их службы значительно сокращается;
  • стеклоподъёмники тросиковые. Главное их достоинство — низкая цена. Кроме того, поменять моторчик на таком стеклоподъёмнике не составит труда (поскольку его легко найти в продаже). По мощности уступают подъёмникам реечным, что особенно заметно, когда зимой стекло примерзает к двери;
  • наконец, стеклоподъёмники рычажные. Среди автолюбителей считаются оптимальным вариантом: мощные, быстрые и почти не шумят во время работы. Именно о них и пойдёт речь ниже.

Самыми популярными среди рычажных ЭСП являются подъёмники «Гранат». Их популярность обусловлена двумя факторами: достаточно демократичной ценой и хорошей комплектацией. Вместе с ЭСП водитель получает проводку, крепёж, манжеты и заглушки.

Рычажные стеклоподъёмники «Гранат»

Разновидности стеклоподъемников

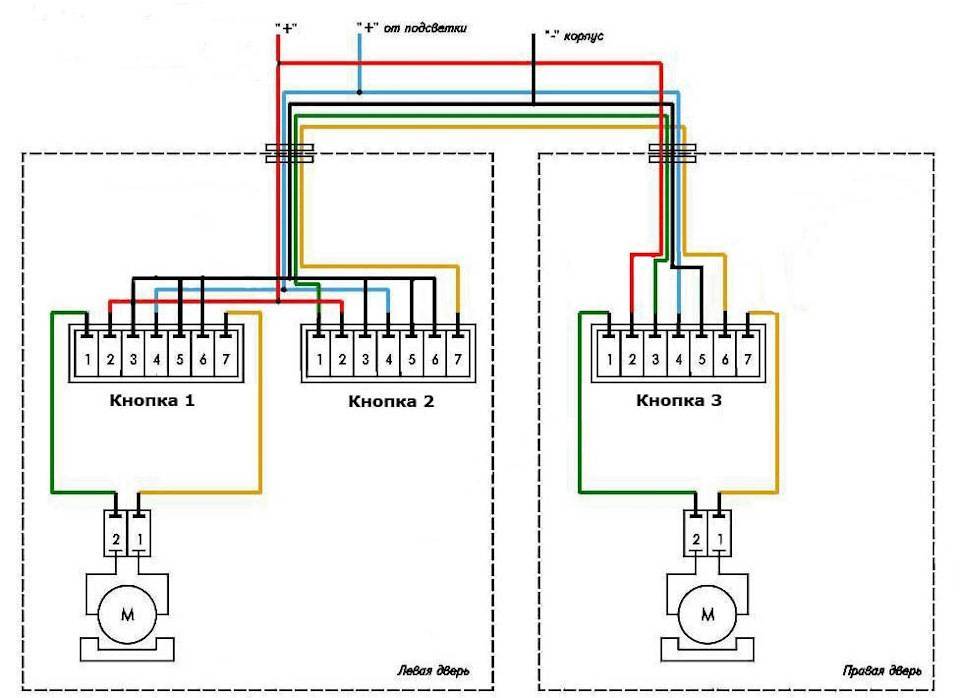

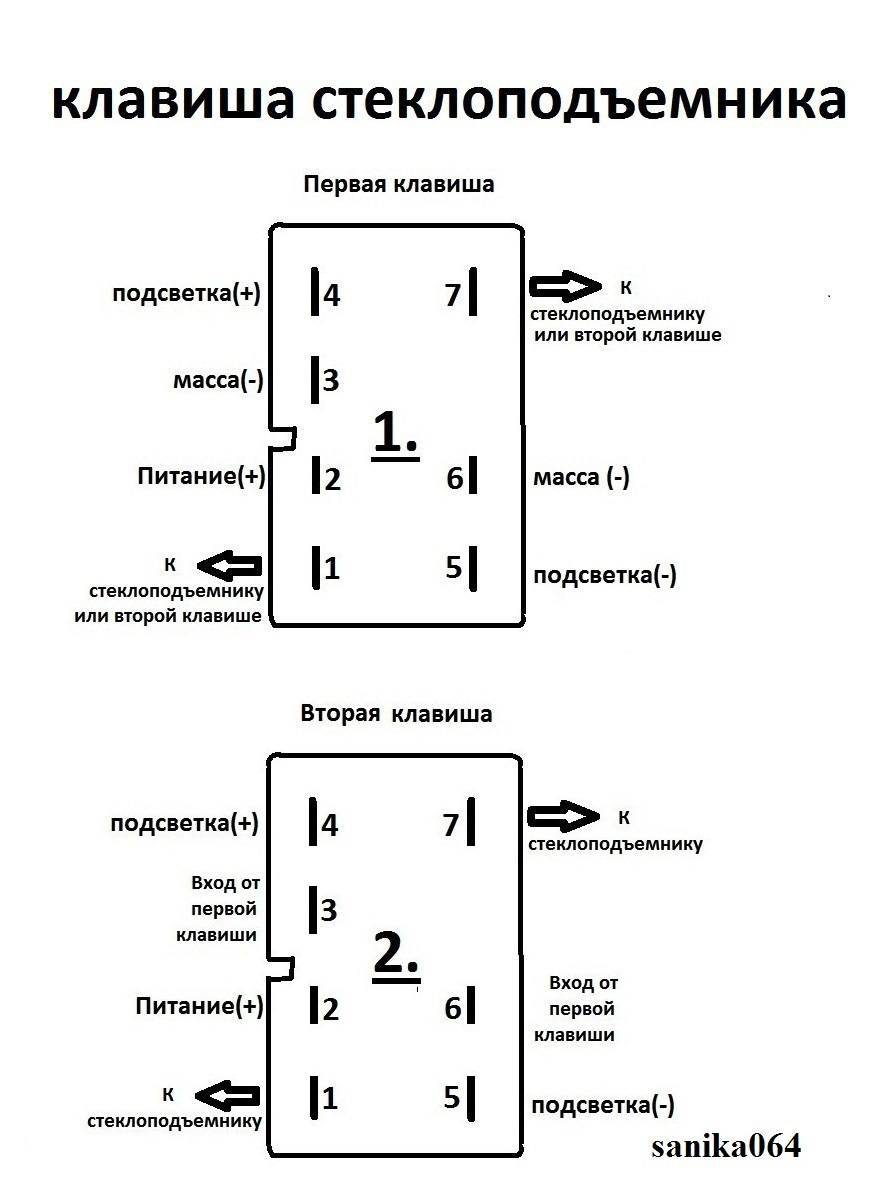

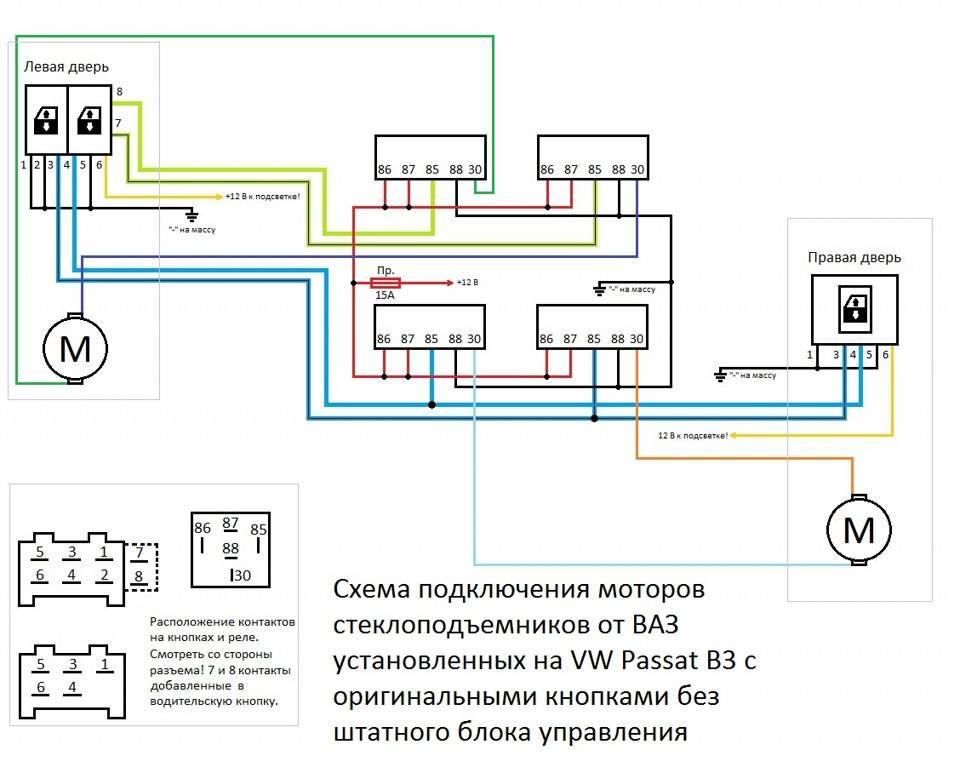

Дополнительно необходимо взять еще два провода, при помощи которых кнопку подсоединить к мотору электростеклоподъемника. Дублирующие кнопки также нужно обязательно дополнить двумя 5-ти контактными реле на схеме их нет.

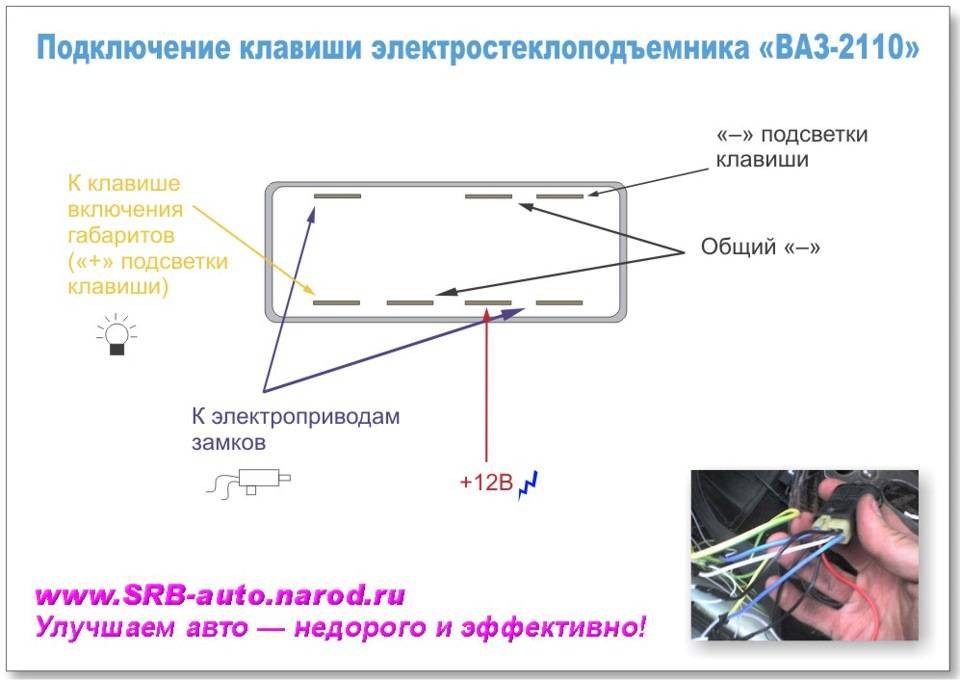

Черный от серого — к отверстию под номером 6. Так как и доводчики у всех разные могут быть, соответственно и схема подключения может отличаться. Возможны ситуации, когда по части электрики все в порядке, а переключатель стеклоподъемника все равно не работает.
Для одной двери вам нужна будет одна пара. Питание подсветки — от одной из штатных кнопок. Работа с электрикой Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.
Следующая причина— износ пластиковых зубьев привода механизма. Сделав ремонт, повторите проверку окна, чтобы решить, разрешила ли вы проблему. Они легко с ними справляются, тогда как тросиковые подъемники испытывают значительную нагрузку как на механизм, так и на электрику.
Демонтаж стандартного стеклоподъемника В том случае, если планируете установить и задние электростеклоподъемники на автомобиль, то придется разбирать все двери. Сохранить в Альбом Провод выхода от доводчика на движок только один — это GREEN — и тут нельзя ставить реле так как нужно определять шум двигателя. В любом случае меньше 1,5 сечение проводов брать не стоит, лучше больше. Если двигатель неисправен и вы не можете его успешно обслуживать, единственным ответом является замена.


Кроме этого, если планируется замена на электрический подъемник, то нужно демонтировать ограничитель открывания, так как в дверь нужно будет завести пучок проводов. Клипсы установлены по всему периметру двери в количестве 8 штук. Затем проверьте выходную сторону реле — ток означает, что реле неисправно и должно быть заменено, в противном случае проблема заключается в переключателях управления, проводке или сам двигатель. Осталось только установить стакан, а также клавишу стеклоподъемного механизма, закрепив их при помощи герметика в специально проделанном разъеме в обшивке двери.

Набор торцовых ключей или головок. Дополнение от Возможно подключение любого количества дублирующих кнопок.

Его я запихнул тоже в ту же коробку где и стояночный тормоз. Электродвигатель подъемника передней пассажирской двери.
Автомобильное реле. Как работает? Для чего нужно? Как подключить?

Инструкции по сборке и настройке схемы

Сборка печатной платы. Сборку схемы лучше всего начать с облуживания, а затем пайки резисторов SMD. Все пути, через которые протекает большой ток, должны быть покрыты толстым слоем олова с тонкой медной проволокой внутри.

Универсальный драйвер для электрических окон в автомобиле содержит такие основные компоненты:

  • Реле 2 штуки S4-12 с катушкой 12 В и контактами на 20 А. Эквиваленты: Fujitsu FBR51, Hongfa HFKM, NAIS JJM, Songchuan 895.
  • Геркон 2,5 x 16 мм.
  • Катушка 2-5 витков из эмалированной проволоки диаметром 1 мм. Мотается на 3 мм сверло по часовой стрелке и надевается на герконовый переключатель.

Регулировка токовой чувствительности может быть выполнена растяжением катушки (чем расстояние между витками больше, тем ниже чувствительность), или перемещением катушки по геркону в крайние положения.

Схема работает без проблем в автомобиле уже в течение нескольких лет. В приложении все файлы для сборки такого контроллера своими руками.

Установка и схема подключения стеклоподъёмников ВАЗ 2109: пошаговая инструкция с фото

  1. Перед началом работ необходимо отключить питание бортовой сети автомобиля от аккумулятора. Либо отключаем отдельно цепи питания прикуривателя и подсветки панели приборов и кнопок, т.к. к этим цепям в дальнейшем будет подключаться проводка питания стеклоподъёмников.
  2. Снимаем обивку двери. Она снимается достаточно просто, при этом лучше запастись крепежными пистонами.

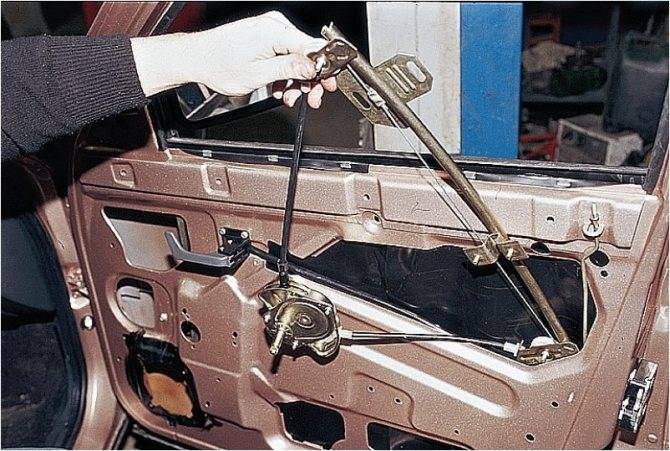

  3. В первую очередь демонтируем механизм штатного ручного стеклоподъёмника, зафиксировав стекло (например при помощи канцелярского скотча) в положении, обеспечивающем доступ к месту его крепежа к подъемному механизму.
  4. Откручиваем болты крепления дверного стекла к механизму штатного стеклоподъёмника.
  5. Демонтируем направляющую штатного механизма стеклоподъёмника (трапецию). Откручиваем нижнюю гайку:
  6. Две гайки посередине:
  7. Верхнюю гайку:
  8. Направляющая свободна, теперь остается открутить три гайки крепления нашего стеклоподъёмника в районе ручки вращения.
  9. Вынимаем весь механизм стеклоподъёмника двери. Для этого выводим нижнюю шпильку направляющей в отверстие в двери (см. фото).
  10. Надавив отверткой, извлекаем верхнее крепление направляющей.
  11. Готово, механизм стеклоподъёмника отсоединен. Вынимаем его из дверной полости.
  12. Все, штатный механизм демонтирован, приступаем к установке нового. Крепится новый механизм при помощи штатных креплений, ничего нового сверлить не придется. Помещаем механизм стеклоподъёмника во внутреннюю полость двери через самое большое технологическое отверстие в «собранном» виде (иначе не влезет), как бы в положении стекла «открыто».
  13. Механизм внутри двери крепим за две шпильки, которые вставляем в два отверстия, ранее державшие среднюю часть направляющей штатного стеклоподъёмника ВАЗ 2109. Совмещаем их и наворачиваем гайки.
  14. Следующая задача – совместить крепления на рычажной системе стеклоподъёмника с креплением на стекле. Это можно сделать, подав питание на контакты электродвигателя стеклоподъёмника напряжение от внешнего источника питания, например, любого рабочего автомобильного аккумулятора.
  15. Когда механизм подъёмника совмещен с планкой на стекле, соединяем их при помощи болтов из комплекта.
  16. Трущиеся детали желательно хорошенько смазать.
  17. Механическая часть на этом завершена, переходим к электрической.
  18. Прикидываем трассу для проводки из двери от электромотора привода стеклоподъёмников до места установки кнопок – активаторов. Штатное место для кнопок в высокой панели ВАЗ 2109 – две заглушки справа от прикуривателя, туда их и устанавливаем. Самое сложное – протащить проводку из двери в стойку, а затем вывести из стойки под приборную панель. Для этого в стойке есть технологические отверстия. Возможно, придется воспользоваться специальным щупом. Проводку делаем проводом сечением не менее 1 мм. кв. Провода прокладываем с таким расчетом, чтобы они не касались каких-либо движущихся частей двери и самого механизма ЭСП. Питание электростеклоподъёмников будем брать от прикуривателя. Электрические соединения производим по следующей схеме:Когда схема собрана, необходимо подключить питание аккумулятора и проверить правильность работы нашей системы. Включаем габаритные огни и проверяем правильность работы подсветки клавиш-активаторов ЭСП. Если подсветка не работает, меняем местами гнезда на контактах клавиш, обозначенных на схеме как 3 и 6. Можно поставить стеклоподъёмники штатным способом, вот две схемы: Схема подключения электростеклоподъемников на ВАЗ 2109 с монтажным блоком 17.3722 (до 1998 г.) Схема подключения электростеклоподъёмников на ВАЗ 2109 с монтажным блоком 2114-3722010-60, 2114-3722010-10 и 2114-3722010-18 (нового образца)

Подробнее про виды монтажных блоков переднеприводных ВАЗов можно почитать здесь.

Осуществляем проверку работоспособности стеклоподъёмников. Стекло должно двигаться плавно, без заеданий и рывков и не должно выходить из направляющих. Для облегчения движения стекла в уплотнителе его можно обработать силиконовой смазкой.
Осталось установить на место обшивку дверей.
Все, монтаж стеклоподъёмников закончен, наслаждаемся выполненной доработкой!

Схема стеклоподъемников на ВАЗ-2107

На рынке автомобильных товаров для старых механических моделей ВАЗ есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ-2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Электростеклоподъёмники ВАЗ-2109

Множество автомобилей имеют комплекты стекло подъемников, но если такового нет его можно поставить самостоятельно. Электро привод отличается отсутствием в его устройстве зубчатого редуктора. За место этого у него имеется барабан, который снабжен квадратным отверстием в самом центре. В этом отверстии находится вал мото редуктора, который закрепляется с механизмом при помощи необходимых стоек. Конструкция мото редуктора обычная, простой моторчик работающий от электричества, вал якоря который имеет на в конце шестерню, она в свою очередь является частью редуктора. Закрывание и открывание стекла осуществляется изменением полярностей питания на моторчике. Управление электро стекло подъёмником « ВАЗ-2109 » происходит при помощи кнопок. Для избежания перегрузок мото редуктор оснащен тепловыми предохранителями.

Лада 2114 SnowMan › Бортжурнал › Стеклоподъемники без зажигания

Останавливаешься, глушишь двигатель, вынимаешь ключ из замка зажигания, нажимаешь на кнопку электростеклоподъемника что бы закрыть окно, НО НЕ ТУТ ТО БЫЛО. При выключенном зажигании кнопки стеклоподъмников не работают. Теперь для того что бы закрыть окно приходиться снова вставлять ключ в замок зажигания…

Думаю всем Вам знакома данная ситуация.

Этот «недуг» я поборол в первые дни пользования автомобилем за долго до того как зарегистрировался на драйве. В связи с тем что на драйве меня уже не однократно спрашивали как я это сделал решил выложить подробный отчет.

А начал я тогда с изучения матчасти.

Схема подключения электростеклоподъемников ВАЗ 2114 электрическая принципиальная

Немного теории:Из схемы видно что плюсовой провод питания стеклоподъемников проходит через реле стеклоподъемников К5 и разомкнут (30 и 87 контакты). При повороте ключа зажигания подается плюс на 85 контакт реле К5, включается электромагнит реле и замыкает 30 и 87 контакты, после чего появляется плюс на кнопках стеклоподъемников.

Вывод:Для того чтобы электростеклоподъемники работали без ключа зажигания необходимо перемкнуть 30 и 87 контакты реле К5 как на рисунке ниже. Красной линией обозначена перемычка.

Переходим к практике:Не буду навязывать Вам какой то конкретный способ изготовления перемычки опишу лишь самые распространенные, Вы можете выбрать любой из этих способов кажущийся Вам наиболее простым и удобным.

Способ №2Здесь я опишу еще один способ изготовления перемычки.Нам понадобятся:— Клемма разъёмная 6,4мм ПАПА — 2шт— 5см проводаЗачищаем по 5-7мм изоляции с каждого края провода. При помощи кримпера на концах провода обжимаем разъемные клеммы.

Вот что должно получиться

Вставляем получившеюся перемычку вместо реле стеклоподъемников К5 в монтажном блоке (перемычка вставляется между контакты 30 и 87).

Способ №3В данном варианте роль перемычки будет выполнять само реле стеклоподъемников К5 с небольшой доработкой. Вынимаем реле К5 из монтажного блока, перевернув реле мы увидим маркировку его контактов. Берем кусок проволоки без изоляции и наматываем его на 30 и 87 контакты реле (см. рисунок ниже). Возвращаем реле К5 на свое место в монтажном блоке.

Проволока обозначена красным

Электростеклоподъемники передних дверей ВАЗ 2115, ВАЗ 2114 (схема включения):1 – монтажный блок; 2 – переключатель электростеклоподъемника правой передней двери; 3 – моторедуктор электростеклоподъемника правой передней двери; 4 – моторедуктор электростеклоподъемника левой передней двери; 5 – переключатель электростеклоподъемника левой передней двери; 6 – выключатель зажигания; К5 – реле включения электростеклоподъемников; А — к источникам питания; В — к выключателю наружного освещения

Очень многие автомобили, выпускающиеся в последнее время, оборудованы Электростеклоподъемниками. Зачастую электростеклоподъемники устанавливаются только на передние двери. Но ранее в комплектации автомобилей ВАЗ 2114 и ВАЗ 2115 электрические стеклоподъемники вообще не предусматривались. Такие автомобили укомплектовывались обычными механическими подъемниками как передних, так и задних стекол.

В механизме стеклоподъемника вместо зубчатого редуктора, применяемого в механических стеклоподъемниках, имеется только барабан, в отверстие которого вставляется выходной вал моторедуктора.Моторедуктор состоит из червячного редуктора и электродвигателя постоянного тока с возбуждением от постоянных магнитов. Его конструкция аналогична конструкции моторедуктора очистителя ветрового стекла. Моторедуктор — реверсивный, направление вращения выходного вала зависит от направления тока в обмотке якоря. Для защиты от перегрузок он имеет встроенный термобиметаллический предохранитель.

Выше приведена схема включения электростеклоподъемников на автомобилях ВАЗ 2114 и ВАЗ 2115. Моторедукторы 3 и 4 включаются переключателями 2 и 5, расположенными на ручках подлокотников. Напряжение питания подается к переключателям при включении зажигания через предохранитель F6 и реле электростеклоподъемников К5, расположенные в монтажном блоке 1.Если электростеклоподъемники не работают, то необходимо снять обивки дверей и проверить, подается ли напряжение к моторедукторам, проверить предохранитель и реле электростеклоподъемников, восстановить нарушенные соединения в проводах, неисправный моторедуктор заменить новым.
